箱变安装施工方案98595
箱式变压器安装施工方案
箱式变压器安装施工方案箱式变压器作为一种新型的变压器设备，具有安装方便、占用空间小、使用效率高等优点，因此在电力供应过程中得到了广泛应用。
下面，我们就来详细介绍一下箱式变压器安装施工方案，希望对您有所帮助。
1. 施工前准备工作：（1）确定箱式变压器的安装位置，并清理好该位置上的杂物；（2）查看箱式变压器的包装是否完好，并检查变压器的各项技术指标是否符合要求；（3）准备好安装箱式变压器的所需工具和材料，包括螺丝刀、螺栓、螺母等。
2. 箱式变压器的安装：（1）首先，将箱式变压器放置在安装位置上，通过检查箱式变压器的四脚与地面之间的水平度，保证箱式变压器的水平安装；（2）根据变压器的型号和规格，在变压器的安装底座上钻好安装螺栓的孔，并将螺栓固定住；（3）接下来，将箱式变压器上的进线和出线与电源线路进行连线，确保连接紧固可靠；（4）在连接线路时，需要注意连接的正确性和接线的安全性，确保避免出现短路或漏电的情况；（5）最后，对箱式变压器进行检查，确保其连接牢固、线路正确无误，然后正常接通电源，观察箱式变压器运行是否正常。
3. 安全注意事项：（1）在安装过程中，操作人员需要确保自身安全，佩戴防护用具，避免因操作不当造成人身伤害；（2）在连接线路时，需要切断电源，避免触电危险；（3）箱式变压器在运行时，温度较高，操作人员需避免直接接触，以免烫伤；（4）定期检查箱式变压器的运行状态，如发现异常或故障及时处理；（5）安装完成后，及时清理施工现场，确保安装环境整洁，避免杂物对箱式变压器的正常运行产生影响。
通过上述方案，我们可以看出，箱式变压器的安装施工并不复杂，只要按照正确的方法进行操作，并且在安装过程中注意安全事项，就能够确保箱式变压器的正常运行，为电力供应提供稳定可靠的支持。
箱式变压器安装施工方案
箱式变压器安装施工方案1.施工前准备：-确定箱式变压器的安装位置，应满足通风、排水和检修要求，并且易于进行操作和维护。
-检查变压器及相关设备的技术参数、图纸和资料，确保施工方案的准确性。
-准备所需工具、仪器和材料，并确保其齐全和合格。
-具备合适的人员，并进行安全培训，确保安全施工。
2.箱式变压器的安装：-根据箱式变压器的重量和尺寸，选取适当的起吊设备，并按照相关操作规程进行起吊和安装。
-使用螺栓将箱式变压器固定在基座上，并进行牢固连接，确保变压器的稳定性和安全性。
-在箱式变压器周围设置防撞护栏，并进行必要标识，防止人员误入危险区域。
3.动力电缆的引入：-根据设计要求，预留好箱式变压器的进线电缆穿越孔，并加装适当的孔套。
-引入进线电缆时，应注意保护电缆的绝缘和外皮，避免电缆的损坏，并注意电缆的走向和弯曲半径不得小于规定值。
4.接地和接触：-对箱式变压器进行接地，确保变压器及相关设备的安全运行。
接地电阻应符合规定的要求，并进行必要的接地测试。
-对箱式变压器的接触部分进行清洁和防腐处理，保证接触良好，减少接触电阻，确保正常工作。
5.试验与调试：-在变压器安装完成后，进行必要的试验，包括绝缘电阻测试、短路阻抗测试和接地测试等，确保变压器的性能和安全运行。
-对箱式变压器进行调试，包括运行负荷测试、温度测试和保护装置测试，确保变压器的可靠性和稳定性。
6.完成安装报告和资料：-在安装工作完成后，编制安装报告和施工图纸，并将相关资料归档保存，以备以后的维护和检修工作。
以上是箱式变压器安装施工的一个简要方案，实际施工应根据具体情况进行调整和完善。
在施工过程中，应严格遵守相关的安全操作规程，保障施工人员的安全，并确保箱式变压器的安全安装和可靠运行。

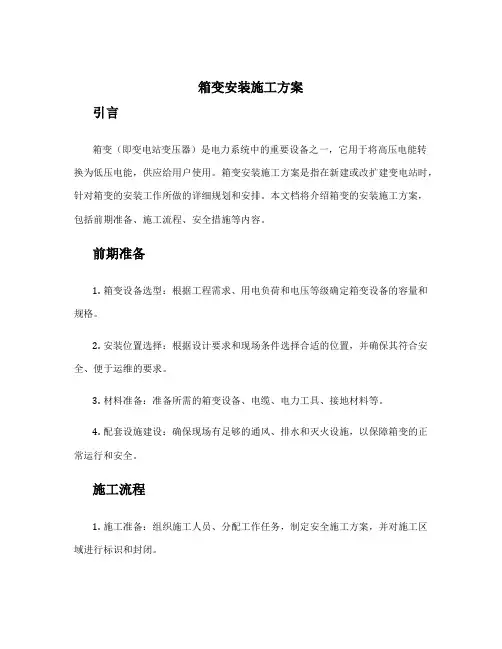

箱变安装施工方案
箱变安装施工方案引言箱变（即变电站变压器）是电力系统中的重要设备之一，它用于将高压电能转换为低压电能，供应给用户使用。
箱变安装施工方案是指在新建或改扩建变电站时，针对箱变的安装工作所做的详细规划和安排。
本文档将介绍箱变的安装施工方案，包括前期准备、施工流程、安全措施等内容。
前期准备1.箱变设备选型：根据工程需求、用电负荷和电压等级确定箱变设备的容量和规格。
2.安装位置选择：根据设计要求和现场条件选择合适的位置，并确保其符合安全、便于运维的要求。
3.材料准备：准备所需的箱变设备、电缆、电力工具、接地材料等。
4.配套设施建设：确保现场有足够的通风、排水和灭火设施，以保障箱变的正常运行和安全。
施工流程1.施工准备：组织施工人员、分配工作任务，制定安全施工方案，并对施工区域进行标识和封闭。
2.地基处理：根据设计要求和现场土质情况，对安装位置进行地基处理，以确保地基的稳定性。
3.箱变基础施工：按照设计图纸进行基础的浇筑、固定和接地，确保箱变的稳固和接地良好。
4.箱变运输和吊装：将箱变设备运输至现场，并利用专业的吊装设备进行安装，保证安装过程中的顺利进行。
5.接线连接：根据设计要求和接线图纸，进行箱变的接线连接，确保电气设备的连通性。
6.调试和试运行：对箱变进行系统的调试和试运行，验证其性能和安全性，并及时发现和解决问题。
7.安全保护设置：安装并调试各类安全保护装置，如过流保护、温度保护等，保障箱变的安全运行。
8.箱变保养和维护：对箱变进行定期保养和维护，包括清洁、更换耗损部件等，以延长箱变的使用寿命。
安全措施1.安全培训：施工前对所有参与施工的工作人员进行安全培训，加强其安全意识和操作技能。
2.个人防护：施工人员必须佩戴符合要求的个人防护用品，包括安全帽、安全鞋、手套等。
3.安全防护设施：现场必须设置安全防护栏，确保施工区域与非施工人员分隔开来，防止意外伤害的发生。
4.定期检查：定期检查安装设备的状态和接线的稳固性，确保其正常运行和安全性。
箱变安装施工方案
箱变安装施工方案一、项目概述箱变是电力系统中的重要设备，主要用于将高压输电线路的电能降压为低压，以供用户使用。
箱变安装施工是指将箱变设备按照设计要求进行安装、接线、调试等施工工作。
本方案主要针对箱变安装施工工作进行详细描述。
二、施工准备1.工程准备（1）根据设计要求准备所需的材料、设备和工具；（2）清理施工现场，确保施工现场整洁，并划分出安全警戒区域；（3）组织施工队伍，明确各个施工人员的职责和工作内容。
2.材料准备（1）箱变设备及附件：确保箱变设备及相应附件齐全，并检查其质量和外观是否符合要求；（2）电缆：根据设计要求准备所需的电缆，并按规定进行检验；（3）其他材料：例如接线端子、接地材料等。
3.设备准备（1）检查箱变设备的各项参数是否符合设计要求；（2）检查相关设备是否运行正常，并做好维护保养。
三、施工步骤1.安装箱变设备（1）根据设计要求将箱变设备安装在指定位置，确保安装牢固；（2）根据箱变设备的高低压侧配置，正确安装连接电缆，确保连接牢固。
2.接线（1）根据设计要求进行相应的接线工作，包括高压侧和低压侧的接线；（2）在接线过程中，需按照标准规范进行绝缘处理，确保接线安全可靠。
3.调试（1）对已完成的箱变安装及接线进行绝缘电阻测试，确保绝缘电阻符合规定要求；（2）对箱变设备进行试验运行，检查各项指标是否正常；（3）对箱变设备进行负荷试验，确保其在额定负荷下运行正常。
四、施工注意事项1.施工人员应穿戴好个人防护用具，并按规定进行岗前培训，确保了解各项安全操作规程。
2.施工前应仔细阅读施工图纸和设计要求，做好施工准备工作。
3.施工现场应设立安全警戒区，并善于利用警示标志和安全标识牌进行警示。
4.施工过程中应严格按照安全操作规程进行作业，确保各项施工工作的安全可靠。
5.施工结束后，应进行验收，并填写相应的安装记录和施工报告，以备后续维护和管理。
五、施工质量控制1.施工过程中，应定期进行质量检查，确保施工质量符合设计要求。

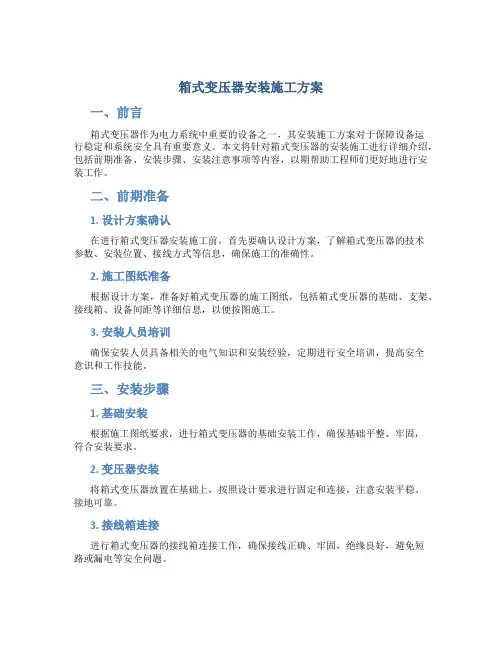

箱式变压器安装施工方案
箱式变压器安装施工方案一、前言箱式变压器作为电力系统中重要的设备之一，其安装施工方案对于保障设备运行稳定和系统安全具有重要意义。
本文将针对箱式变压器的安装施工进行详细介绍，包括前期准备、安装步骤、安装注意事项等内容，以期帮助工程师们更好地进行安装工作。
二、前期准备1. 设计方案确认在进行箱式变压器安装施工前，首先要确认设计方案，了解箱式变压器的技术参数、安装位置、接线方式等信息，确保施工的准确性。
2. 施工图纸准备根据设计方案，准备好箱式变压器的施工图纸，包括箱式变压器的基础、支架、接线箱、设备间距等详细信息，以便按图施工。
3. 安装人员培训确保安装人员具备相关的电气知识和安装经验，定期进行安全培训，提高安全意识和工作技能。
三、安装步骤1. 基础安装根据施工图纸要求，进行箱式变压器的基础安装工作，确保基础平整、牢固，符合安装要求。
2. 变压器安装将箱式变压器放置在基础上，按照设计要求进行固定和连接，注意安装平稳、接地可靠。
3. 接线箱连接进行箱式变压器的接线箱连接工作，确保接线正确、牢固，绝缘良好，避免短路或漏电等安全问题。
4. 电气调试完成箱式变压器的安装后，进行电气调试工作，检查接线是否正确，设备运行是否正常，确保设备安全稳定运行。
四、安装注意事项•在进行箱式变压器安装时，要遵循相关的安全规范，确保施工安全。
•定期检查箱式变压器设备的接地情况，确保设备的接地符合要求。
•在箱式变压器安装过程中，注意防止设备受潮、受阳光直射等影响，避免设备损坏。
五、结语通过以上的介绍，相信大家对箱式变压器的安装施工方案有了更清晰的了解。
在实际工程中，要严格按照相关规范和要求进行施工，确保箱式变压器安全稳定地运行，为电力系统的正常运行提供有力保障。
祝各位施工顺利，工作顺利！。
箱式变电站安装施工方案、
箱式变电站是一种集变压器、高压开关设备、低压配电设备、控制设备、电缆及辅助设备于一体的高压配电装置，具有占地面积小、安装方便、运行可靠、维护简单等特点。
为确保箱式变电站的安装施工质量，特制定本方案。
二、施工准备1. 施工组织（1）成立项目组，明确各岗位人员职责。
（2）制定施工计划，明确施工进度、质量、安全等目标。
2. 材料设备（1）材料：变压器、高压开关设备、低压配电设备、控制设备、电缆、支架、基础等。
（2）设备：汽车吊、导链、枕木、钢丝绳、活扳子、榔头、钢卷尺、水平尺、摇表、万用表、电桥及试验仪器等。
3. 施工场地（1）清理施工现场，确保场地平整、畅通。
（2）根据设计图纸，确定箱式变电站的位置，进行基础施工。
三、施工工艺1. 箱变基础施工（1）根据设计图纸，确定箱变基础位置，进行基础开挖。
（2）浇筑混凝土基础，确保基础强度、标高、尺寸符合设计要求。
2. 箱变安装（1）将箱变运输至施工现场，检查设备外观、铭牌、技术文件等。
（2）采用汽车吊将箱变稳装在基础上，确保水平、垂直度符合要求。
（3）安装高压开关设备、低压配电设备、控制设备等，连接电缆。
（4）进行设备调试，确保各设备运行正常。
3. 箱变接地施工（1）根据设计要求，确定接地网位置。
（2）打接地网，确保接地网与周围建筑接地网相连。
（3）埋设接地装置，焊接要求符合规范。
（4）接地电阻测试，确保接地电阻符合设计要求。
4. 箱变验收（1）完成安装、调试后，进行验收。
（2）验收合格后，进行送电运行。
四、施工注意事项1. 施工过程中，严格遵守操作规程，确保施工安全。
2. 严格按照设计图纸和规范要求进行施工，确保工程质量。
3. 加强施工过程中的质量、安全检查，发现问题及时整改。
4. 做好施工记录，确保施工过程可追溯。
五、结语本方案旨在为箱式变电站的安装施工提供指导，确保施工质量、安全、进度。
在实际施工过程中，应根据现场情况进行调整，确保工程顺利完成。
箱变安装施工方案
目录一、工程概况和特点 (1)二、编制依据 (1)三、主要工程量 (1)四、开工前准备计划 (1)五、施工管理目标 (2)六、光伏场区电气设备安装 (2)七、危险源分析及针对措施 (3)八、安全文明施工 (4)箱式变压器安装施工方案一、工程概况由华能阜新风力发电有限责任公司投资建设的华能彰武风光互补（章古台）（20 兆瓦）光伏发电站项目地处辽宁省阜新市彰武县北部的彰古台镇的低丘沙地区域。
场地周围地势开阔，但略有起伏，周围基本无大型障碍物，光伏电站站址区域建设条件比较优越。
本期光伏电站接入系统规划容量为20MWp。
按目前国内较先进的组阵方案，分为20个1MWp 的光伏矩阵单元，每一个1MWp矩阵单元经箱式逆变器逆变后，通过双分裂箱式变压器将逆变器交流输入的电压就地升压至35kV。
箱变高压侧采用环接方式，10个逆变升压单元环接成一回出线，20个逆变升压单元以2回35kV架空线路接入华能彰北220kV风电场2期升压站35kV侧，由铁塔16基，线路全长4.119KM 输送至变电站送至电网。
1.1工程规模20MW光伏并网发电二、编制依据（1）《光伏发电站施工规范》（GB50794-2012）（2）《光伏发电站验收规范》（GB50796-2012）（3）有关产品的技术文件三、主要工程量箱式变压器：本体安装，箱体接地，试验受电，反受电、配合系统调试数量：20台四、开工前准备计划4.1人员准备计划光伏场区电气设备安装：技术负责人4名，安装工10名，辅助工30名。
施工主要人员及机械设备配置序号设备名称型号及规格单位数量1 技工人152 普工人203 汽车吊25T 台 17 发电机30KW 台 24.2工机具准备计划工机具：工具包、平口螺丝刀、平口小一字螺丝刀、手提式端子压接钳、盒尺5米、开孔器、尖嘴钳、活动扳手4\\、活动扳手10\\、活动扳手8\\五、施工管理目标5.1质量目标确保工程达到设计及使用要求，工程质量达到国家电网工程质量检验评定标准中的优良标准，一次验收合格率100%。
箱变安装施工方案
箱变安装施工方案箱变是电力系统中一个非常重要的组成部分，用于将高压输电线路的电能转化为低压供用户使用的电能。
箱变安装的施工方案要合理且符合相关的技术要求，下面是一个箱变安装施工方案的示例：1. 施工准备阶段（1）根据设计要求和现场情况编制施工方案，并获得相关的施工许可证。
（2）组织施工人员进行技术交底，确保每个人都明确自己的工作任务。
（3）采购所需材料和设备，并进行验收合格后储存于安全的地方。
2. 施工现场布置（1）根据设计要求在施工现场布置好施工区域和生活区。
（2）确保施工区域的安全和交通畅通。
3. 箱变安装（1）根据设计方案，在现场按照相应的线路图和技术要求进行箱变的安装。
（2）首先按照设计图纸布置好箱变的基础，确保基础的牢固和平整。
（3）安装箱体和各个部件，包括电缆接线端子、开关设备、保护装置等。
（4）连接箱变与高压输电线路和低压用户线路，确保连接牢固、接地良好。
4. 安全措施（1）安装箱变前，必须对施工现场进行安全检查，确保没有电源供电。
（2）施工人员必须佩戴防护用具，包括安全帽、手套和防静电鞋等。
（3）电缆接头必须按照相关标准和要求进行绝缘处理，并使用专用的封装材料进行保护。
5. 完工验收（1）箱变安装完成后，组织相关人员进行检查和试运行，确保各项功能正常。
（2）对箱变的外观进行清洁和检查，确保没有漏水和松动的部件。
（3）进行安全演练，提高施工人员的安全意识。
通过以上的施工方案，可以确保箱变的安装质量和使用安全，保证电力系统的正常运行。
同时，在施工过程中需要密切配合，严格按照方案的要求进行施工，做好相关的安全措施，确保施工人员的安全和设备的完好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
箱变安装施工方案
一、施工准备
1、熟悉图纸资料,对图纸中选用的电气设备和主要材料等进行统计,注意图纸设计提出的施工要求。
2、施工机具、材料准备。
3、考虑与主体工程和其他工程的配合问题,确定施工方法。
4、施工技术交底,施工前要认真听取设计及工程技术人员的技术交底、弄清技术要求、技术标准和施工方法。
5、熟悉有关电力工程的技术规范。
6、设备开箱检查：设备应有产品出厂合格证明，产品的技术文件应齐全；设备应有名牌，型号规格应与设计相符合，附件、备件应齐全完好；作好电气交接试验，保证电器设备符合工程设计要求。
二、接地制作附属设施安装工艺
基础型钢敷设
1）基础型钢严格按图纸和规范要求敷设，由专业焊工操作，确保焊接工艺满足公司质量体系作业防腐处理。
2）设备安装用的紧固件（除地脚螺栓外）应全部采用镀锌制品。
设备基础型钢安装其允许偏差应符合下表：基础型钢安装的允许偏差：项目允许偏差mmm mm全长不直度 1 5 不平度 1 5 位臵偏差及不平行度5
3）基础型钢安装后，其顶部宜高出抹平地面10mm，基础型钢应有明显的可靠接地。
2、接地网敷设扁钢搭接长度不小于100毫米，至少焊接三个棱边,焊接处作防腐处理。
焊接工艺达公司质量体系作业文件“焊接工艺操作文件”要求。
配电室接地电阻须小于4Ω，接地网施工的焊接工作由专业人员焊接操作。
三、箱变安装工艺
1、箱变搬运方案
1）在对箱式变电站进行拆除之间，先做好停电计划，对箱变进行停电后，首先对箱变的固定螺栓进行松懈、去除。
箱变整体吊装时，应同时使用本体上的四个全重吊环。
起吊盘柜时,钢丝绳与铅垂线之间的夹角不得大于30o。
吊运采用8吨吊车，使用吊车前应检查车况及钢丝绳的情况，
2、箱变安装方案
1）箱变运输到目的地后，在设备安装整体吊装时，应同时使用本体上的四个全重吊环。
起吊盘柜时,钢丝绳与铅垂线之间的夹角不得大于30o。
吊运采用8吨吊车，使用吊车前应检查车况及钢丝绳的情况，检查必须符合一定的要求后方可起吊。
2）转运到位后，应将变压器所有螺栓进行一次紧固；变压器在安装过程中，应覆盖塑料膜，防止异物和灰尘进入箱变。
3）安装完毕后，对盘柜进行检查。
首先应核对图纸，查看设备元件、接线等是否与设计相符；检查柜内相序是否正确，柜内相序与
主变是否相符合；调整五防机械闭锁时，要求灵活、可靠，若不符合要求，必须对五防功能进行完善；对开关机构、接地刀等进行调整，要求快速、可靠、接触良好。
4）二次线连接
a、检查电缆型号、规格、长度是否与领用计划相符,电缆外观应无损伤，
b、按照电缆清册正确敷设电缆，电缆外观应无损伤，绝缘良好
c、电缆敷设应整齐、美观、其弯曲半径符合规程要求
3、箱变安装流程图：（见下页）
第三节电力电缆安装工艺
一、电力电缆安装工程重点和难点
1、施工人员熟悉施工图，明确设计电缆走向。
2、敷设前应按设计和实际路径计算每根电缆的长度,合理安排电缆敷设。
3、电力电缆在终端头应留有备用长度。
4、电力电缆的相序核对正确，并及时装设清晰标志牌。
5、电力电缆穿入管道时,管道内部应无积水,且无杂物堵塞。
6、穿入管中电缆的数量应符合设计要求;交流单芯电缆不得单独穿管内。
7、金属电缆管连接应牢固,密封应良好,两管口应对准;金属电缆管不宜直接对焊。
8、引至设备的电缆管管口位臵,应便于与设备连接并不妨碍设备
拆装和进出。
并列敷设的电缆管管口应排列整齐。
二、电力电缆安装工艺的技术标准、质量标准
三、电力电缆施工安全技术措施
1、进入施工现场必须统一着装，戴好安全帽；
2、每天开工前向组员交待施工任务及注意事项；
3、保证施工工具放臵可靠，防止坠落伤人或设备，工具材料传递时，不应上下抛物；
4、认真填写安装记录、质量监督卡等书面记录，做好施工进度统计，做好图纸资料的整理工作；
5、工作后现场设备、材料、施工机具应按照规定摆放，每天工作结束后，应清扫现场，搞好标准化施工现场。
6、在施放电缆时，防止电缆盘旋转，挂伤施工人员。
7、确保电缆对芯正确。
