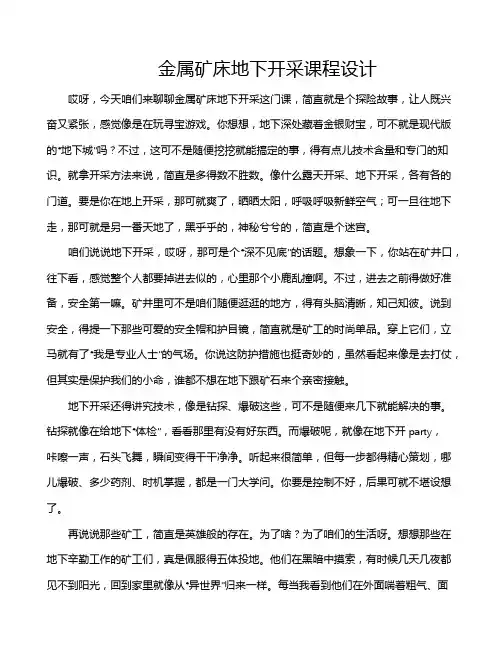

金属矿床地下开采课程设计哎呀，今天咱们来聊聊金属矿床地下开采这门课，简直就是个探险故事，让人既兴奋又紧张，感觉像是在玩寻宝游戏。
你想想，地下深处藏着金银财宝，可不就是现代版的“地下城”吗？不过，这可不是随便挖挖就能搞定的事，得有点儿技术含量和专门的知识。
就拿开采方法来说，简直是多得数不胜数。
像什么露天开采、地下开采，各有各的门道。
要是你在地上开采，那可就爽了，晒晒太阳，呼吸呼吸新鲜空气；可一旦往地下走，那可就是另一番天地了，黑乎乎的，神秘兮兮的，简直是个迷宫。
咱们说说地下开采，哎呀，那可是个“深不见底”的话题。
想象一下，你站在矿井口，往下看，感觉整个人都要掉进去似的，心里那个小鹿乱撞啊。
不过，进去之前得做好准备，安全第一嘛。
矿井里可不是咱们随便逛逛的地方，得有头脑清晰，知己知彼。
说到安全，得提一下那些可爱的安全帽和护目镜，简直就是矿工的时尚单品。
穿上它们，立马就有了“我是专业人士”的气场。
你说这防护措施也挺奇妙的，虽然看起来像是去打仗，但其实是保护我们的小命，谁都不想在地下跟矿石来个亲密接触。
地下开采还得讲究技术，像是钻探、爆破这些，可不是随便来几下就能解决的事。
钻探就像在给地下“体检”，看看那里有没有好东西。
而爆破呢，就像在地下开party，咔嚓一声，石头飞舞，瞬间变得干干净净。
听起来很简单，但每一步都得精心策划，哪儿爆破、多少药剂、时机掌握，都是一门大学问。
你要是控制不好，后果可就不堪设想了。
再说说那些矿工，简直是英雄般的存在。
为了啥？为了咱们的生活呀。
想想那些在地下辛勤工作的矿工们，真是佩服得五体投地。
他们在黑暗中摸索，有时候几天几夜都见不到阳光，回到家里就像从“异世界”归来一样。
每当我看到他们在外面喘着粗气、面带微笑，心里总是充满了敬意。
他们不仅是矿石的开采者，更是家庭的支柱，生活的勇士。
在地下的世界，有时也会遇到一些小“惊喜”。
比如，偶尔能碰到一些奇特的矿物，颜色艳丽，形状怪异，简直就是大自然的艺术品。
(冶金行业)金属矿山采矿制图标准.
（冶金行业）金属矿山采矿制图标准金属非金属矿山采矿制图标准(GB/T 50564-2010)目次1 总则 (1)2 基本规定 (1)2.1 一般规定 (1)2.2 图纸规格 (1)2.3 图纸标题栏 (4)2.4 比例 (5)2.5 文字与数字 (6)2.6 图线 (6)2.7 字母与符号 (8)3 图形及画法 (10)3.1 投影及视图 (10)3.2 尺寸标注 (13)3.3 标高 (18)3.4 方向与坐标 (19)4 图例 (25)5 附录 (40)附录一本标准用词说明 (40)1 总则1.0.1 为统一金属、非金属矿山采矿设计制图标准，实现制图标准化，提高制图效率，保证图面质量，不用或少用文字说明便能表达设计意图，使设计、施工和生产之间有简捷共同语言，特制定本标准。
1.0.2 本标准适用于采矿专业和井建专业各设计阶段的设计图和通用图（包括CAD绘图），制图中涉及其它专业时，应按有关专业制图标准执行。
1.0.3 本标准遵照国际标准，图纸中使用的简化汉字、计量单位名称及符号，应符合国家现行有关标准、规范和规程的规定。
1.0.4 在复制地质图时，仍采用原地质图例进行复制，需要在复制图中增加内容时，应按规定的图例绘制。
2、基本规定2.1 一般规定2.1.1 图纸应首先考虑视图简便，在符合各咨询和各设计阶段内容深度要求前提下，力求制图简明、清晰、易懂。
2.1.2 工程咨询和设计图纸的度量单位，无论图面上和图中的文字说明，均应以法（规）定的计量单位表示。
2.1.3 各咨询和各设计阶段的图纸均应编制图纸目录，图纸目录应符合图2.1.3的规格、内容、要求，图纸目录的序号应按各咨询、设计单位自行规定的各设计专业的编号顺序、子项（施工图设计阶段）编号顺序和子项（施工图设计阶段）编号顺序进行编制。
图2.1.3 图纸目录幅面格式2.1.4 应根据不同咨询设计阶段、不同设计专业要求，采用适当的规格和比例的图纸；图面布局要合理，图面表达设计内容、要求应完整、简明，图形投影正确；图中数字、文字、符号表示准确，各种线条粗细符合本标准规定。
地下金属矿山三维可视化采矿设计方案
地下金属矿山三维可视化采矿设计方案摘要：经济与社会的不断进步以及科学技术的日新月异，推动了采矿事业的蓬勃发展。
地下金属矿山三维可视化采矿指的是通过信息技术，实现人机交互的三维可视化的实体模型，该实体模型就相当于真实的矿山内部缩小版,通过实体模型可以准确的观测到矿山内部的实际情况，完成对矿块及盘区的合理划分、建立采切模型，计算采矿数量及爆破总量。
关键词：地下金属矿山；三维可视化；采矿设计方案三维可视化采矿设计方案地下金属矿山设计工作的一种新模式,传统的地下金属矿山设计工作人员依然沿用的是CAD或者是计算机辅助技术，由于这种传统的设计方案缺少1维空间的缘由，导致了在地下金属矿山开采中存在着了一定的缺陷。
随着采矿事业的不断发展，三维可视化采矿设计方案应用而生。
一、地下金属矿山三维可视化技术概述经济与社会的不断进步以及科学技术的日新月异，推动了采矿事业的蓬勃发展，地下金属矿山三维可视化采矿设计方案有效且恰当的弥补了传统CAD技术中的缺陷。
三维可视化采矿设计方案在地下金属矿山中应用，减少了在具体施工过程中的误差，降低了施工成本，提高了开采的效率。
与此同时，利用三维可视化技术还可以帮助施工人员准确的计算出矿体采切的总量。
通过三维可视化对地下金属矿山进行开采前的演练，可以避免工作人员在实际操作中的失误，提高效率，降低危险，输出施工图，为下一步的施工提供重要的理论依据。
二、三维可视化采矿设计方案的可行性分析众所周知，在对地下金属矿山具体的开采过程中，还需要对各种不同的信息进行分析与整理。
那么，如何才能将这些信息以更加生动的方式体现出来，进而准确的展现与技术人员面前，就需要利用一定的技术才能得以实现。
目前，在我国的地下金属矿山开采过程中依然采用的是施工图纸或者是文字的形式来对相关数据进行描述，这种传统的设计方法给后期的地下金属矿山的开采、数据的查询以及施工图纸的更改带来了很多的不便之处，十分不利于地质工作者对地下金属矿山的勘探，所以，三维可视化采矿设计方案在地下金属矿山中的应用具有十分重要的现实意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、设计题目
云南某铅锌矿3号矿体采矿方法设计。
二、矿床赋存及开采技术条件
云南某铅锌矿3号矿体为接触交代过程中的中至低温热液型铅锌矿床。
矿体赋存于奥陶纪灰岩顶部与志留纪砂页岩接触带之间的矽卡岩中，顶板为灰黑色矽质页岩，稳固，12~10=f ；底板为灰色、线紫色灰岩，坚硬稳固，12~8=f 。
矿体分布在矽卡岩中，呈似层状产出。
矿石硬度系数10~9=f ，中等稳固以上。
矿体分布范围长约1500米，宽约1000米。
倾角较陡，近似直立，一般为090~88。
矿体较厚，一般25米左右。
主要铅锌矿物呈浸染状、斑点状，不规则地分布在矽卡岩体内或其附近的大理岩中，矿化不均，品位变化大，含锌13%，含铅5.5%，矿石容重3.9吨/米3，松散系数为1.8。
地表允许陷落。
三 、采矿方法的选择 1.采矿方法的初选
根据上述条件，可初选出三种采矿方法。
第Ⅰ方案——采取水平深孔落矿阶段矿房法：垂直走向布置矿房，矿房宽度为矿体厚度即25m ，阶段高度60m,间柱宽度10m ，顶柱厚度6m,底部采用漏斗结构，采用CZZ-700型凿岩台车凿岩，ZYQ-14型装运机出矿。
第Ⅱ方案——垂直深孔落矿有底柱分段崩落法：采场垂直走向布置，阶段高度60m ，长度为矿体厚度即25m ，宽度15m ，分段高度15m,垂直走向布置一条电耙道，穿脉巷道装车，穿脉巷道间距30m 。
采用
YG-80型和YGZ-90型凿岩机配FJY-24型圆环雪橇式台架钻凿，电耙出矿。
第Ⅲ方案——无底柱分段崩落法：采用垂直走向布置回采巷道，采场宽度为矿体厚度25m，高度60m,长度60m，分段高度12m，溜井间距60m，回采巷道间距10m；采用CTC／400-2和YGZ-90凿岩机凿岩，ZLD型铲运机出矿。
采矿方法技术经济指标分析比较表
从表可知方案Ⅰ回采强度大，劳动生产效率高，采矿成本低，回采作业安全等优点；但且需要留一定的矿柱支撑采矿区,矿柱比重较大，矿柱回采的贫化损失率大且回采量不多，大块率达20%--30%，对底部结构有一定的破坏性。
方案Ⅱ虽然回采效率较高，但采准切割工程量大，施工机械化程度低，底部结构复杂，耗时且成本较高；尤其是不能根据矿体赋存情况合理及时的剔除其中的夹石，因此造成贫化率较无底柱采矿方法高。
与第Ⅲ方案相比，除生产能力较大外，其余都比Ⅲ方案差。
方案Ⅲ采矿方法结构简单，回采工艺简单，可采用高效率的采掘装设备，机械化程度高，安全性好；同时也可以剔除夹石和进行分级出矿，可以提高回采品位，降低贫化率。
2.综合比较，方案Ⅰ较其他两方案差；方案Ⅱ和方案Ⅲ综合效益难以区别，但因为该矿体呈浸染状、斑点状，不规则地分布在矽卡岩体内或其附近的大理岩中，矿化不均，品位变化大，方案Ⅲ可以剔除夹石，提高出矿品位，而方案Ⅱ不能，所以综合来说方案Ⅲ较为适合，即采用无底柱分段崩落法。
四．矿块结构设计
1.采用垂直走向布置采场，采场宽度为矿体厚度25m，高度60m,长度60m，分段高度12m，溜井间距60m，回采巷道间距10m，沿走向每300m设置一个设备井。
第一、二分段进行回采作业，第三分段钻凿上向扇形炮孔和切割，第四、五分段进行采准工作，即采准切割凿岩爆破与装运矿石等工序在不同的分段平行进行。
2.矿块工业储量计算表
五．采准切割工作：在矿体下盘掘进沿脉运输巷道，然后掘进分段运输平巷，再掘进矿石溜井，回采巷道，最后掘进切割巷道和切割天井。
所需设备：7655、ZYQ-14型型凿岩机
回采巷道：间距10m，倾角3‰，垂直走向布置；
设备井：沿走向每300m设置一个设备井，布置在本阶段崩落界限外；溜井：布置在两矿块相连处的围岩中
人行通风井：每个矿块设置一个；
切割平巷与切割天井联合拉槽：沿矿体边界掘进一条切割平巷贯通各回采巷道端部，在中间掘进切割天井；在切割天井两侧，自切割平巷钻凿若干排平行炮孔，以切割天井为自由面，逐排起爆形成切割槽,切割槽空间满足崩矿要求。
=矿石松散系数×W
L
槽
L
=1.8×1.5=2.7m
槽
采准切割进度计划及工程量计算表见附图
采准切割进度计划表
采准切割进度计划甘特图
采准切割工程量计算表
采切比的计算：
K=1000×∑v/T（米/千吨）
式中：K1 ——采切系数，米/千吨；
∑L——矿块中采准巷道与切割巷道的总长度，米；
T ——矿块矿量，吨；
K=1000×1515/268920=5.63（米/千吨）
采准切割巷道支护方法：矿石稳固，地表允许崩落，无底柱分段崩落法中对于回采巷道要求比较低，故不需支护；矿体外部矿块如阶段运输巷道、分段运输巷道、溜井可采用喷射混凝土支护。
同时工作的采准、切割工作面N的计算
N=10A b K1/V （个）
式中：A b—矿井班产矿石量，万t/班；
A b =A/(n1n)
A—矿井年产矿石量，万t/a；
n1 —矿井年工作天数，d/a；
n —矿井日工作班数，班/d；
K—采切比，m/kt;
V —采准切割巷道平均掘进速度，m/班。
n1取330天，
n取3 ，
K=5.67m/kt，
A取300万吨/a,
V取4m/班，则
A b =A/(n1n)=300/(330×3)= 0.3(万t/班);
N=10A b K1/V=10×0.3×5.67/4=4.25(个)，
取整得N=5个。
六．回采工作：
（1） 回采顺序：分段间自上而下，上分段超前于下分段,同一分段向
设备井方向后退回采;每次起爆一排炮孔。
（2） 凿岩设备：CTC ／400-2、YGZ-90型凿岩机（90～100m ／台·班）。
（3） 回采工作组织:采用三班工作制度，各工种尽量平行交叉作业。
（4） 爆破设计: 扇形炮孔： 上向扇形炮孔
边孔角 崩矿步距 炮孔直径 最小抵抗线 45º
3m
65mm
1.5m
炮孔装药结构：见附图
炮孔装药量计算：采用FZY-10装药器
炸药单耗：一次爆破k 1=0.7kg /m 3，二次爆破单耗k 2=k × 30%=0.21kg/m 3,所取k=0.91kg/m 3 总装药量Q=kws=153kg ；
⑤爆破方式：非电导爆管网路排间微差起爆，一次起爆2排； ⑥起爆顺序: 以拉槽作侧向自由面, 孔间间微差爆破； ⑦一排扇形孔凿岩时间：==100
4
.83凿T 0.83班=6.6h 装药联线时间：装，联T =1h 爆破通风时间： T 导通=0.5h
凿岩爆破总时间 T ＝(T 凿+T 装+T 导通)≈8h
⑧出矿：用3m 3的ZLD 型铲运机(310t/台·班)把回采巷道端部的矿石运到溜井,完成铲、运、卸作业。
在同一分段水平，装矿顺序是逆
风流风向进行的。
为提高装运机效率，每台装运机保有三条以上的回采巷道轮流作业。
（3）通风工作：采用分区通风方式，回采工作面用局扇通风，局扇安装在上部回风水平，局扇将矿块内的污风抽到密封墙内，新鲜风流由本阶段的脉外运输平巷经通风井，进入分段运输联络巷道和回采巷道。
清洗工作面后，污风由铺设在回采巷道及回风天井的风筒引至上部水平回风巷道，并利用安装在上水平回风巷道内的局扇并联抽风。
井下矿井风量除满足设备及爆破需求外，必须满足每人每分钟不小于4m3的新鲜风量。
（2）回采工作循环图表：回采时，一个工班可在不同阶段、不同的回采巷道中平行作业，一部分凿岩爆破的同时另一部分负责出矿，见附图。
（4）出矿管理：采用X射线荧光分析仪，达到放矿截止品位时停止放
矿。
八.主要技术经济指标如下
单循环回采成本
平均回采每吨矿石成本=3717/655.2=5.67元
（其中一个循环采出矿量655.2t ）
单矿房采准切割成本
每吨矿石采准切割成本=单矿房采准切割成本/矿房总矿量
=2397000/268920=8.91元
采出每吨矿石的总成本=每吨矿石采准切割成本+每吨矿石回采成本 =8.91+5.67=14.58元
七．采场地压管理：边回采边放顶，在第一分段上部掘进放顶巷道，在其中钻凿与回采炮孔排面大体一致的扇形深孔，并与回采一样形成切割槽。
以矿块为放顶单元，边回采边放顶，逐步形成覆盖岩层。
这种方法工作安全可靠，但放顶工艺复杂，回采和放顶必须严格配合。
岩石厚度满足下列两点要求：
①放矿后岩石能够埋没分段矿石，否则形不成挤压爆破条件，使崩下的矿石将有一部分落在岩石层之上，增大矿石损失贫化；
②一旦大量围岩突然冒落时，能保证起到缓冲作用；
根据以上两点要求一般岩石厚度约等于二个分段高度，即24m左右。
