SG-LT501 自循环沿程阻力系数测定实验台
沿程

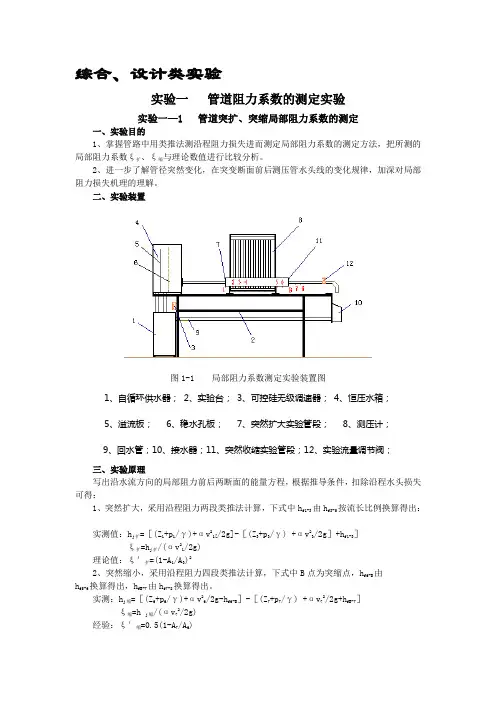

综合、设计类实验实验一管道阻力系数的测定实验实验一—1 管道突扩、突缩局部阻力系数的测定一、实验目的1、掌握管路中用类推法测沿程阻力损失进而测定局部阻力系数的测定方法，把所测的局部阻力系数ξ扩、ξ缩与理论数值进行比较分析。
2、进一步了解管径突然变化，在突变断面前后测压管水头线的变化规律，加深对局部阻力损失机理的理解。
二、实验装置图1-1 局部阻力系数测定实验装置图1、自循环供水器；2、实验台；3、可控硅无级调速器；4、恒压水箱；5、溢流板；6、稳水孔板；7、突然扩大实验管段；8、测压计；9、回水管；10、接水器；11、突然收缩实验管段；12、实验流量调节阀；三、实验原理写出沿水流方向的局部阻力前后两断面的能量方程，根据推导条件，扣除沿程水头损失可得：1、突然扩大，采用沿程阻力两段类推法计算，下式中h f1-3由h f3-5按流长比例换算得出：实测值：h j扩=［(Z1+p1/γ)+αv21[/2g]-［(Z3+p3/γ) +αv23/2g］+h f1-3］ξ扩=h j扩/(αv21/2g)理论值：ξ′扩=(1-A1/A3)22、突然缩小，采用沿程阻力四段类推法计算，下式中B点为突缩点，h f6-B由h f5-6换算得出，h fB-7由h f7-8换算得出。
实测：h j缩=［(Z6+p6/γ)+αv26/2g-h f6-B］-［(Z7+p7/γ) +αv72/2g+h fB-7］ξ缩=h j缩/(αv72/2g)经验：ξ′缩=0.5(1-A7/A6)四、实验步骤1、测记实验有关常数。
2、打开电子调速器开关，使恒压水箱充水，排除实验管道中的滞留气体。
待水箱溢流后，检查泄水阀全关时，各测压管液面是否齐平，若不平，则需排气调平。
3、打开泄水阀至最大开度，待流量稳定后，测记测压管读数，同时用体积法或称重法测记流量。
4、逐渐关小泄水阀开度3～4次(每次测压管高度改变5～10 mm即可)，分别测记测压管读数及流量。
沿程阻力系数测定-实验报告
沿程水头损失实验实验人 XXX 合作者 XXX XX 年XX 月XX 日一、实验目的1．加深了解圆管层流和紊流的沿程损失随平均流速变化的规律，绘制lgh f ～-lg v 曲线； 2．掌握管道沿程阻力系数的量测技术和应用压差计的方法；3．将测得的R e -λ关系值与莫迪图对比，分析其合理性，进一步提高实验成果分析能力。
二、实验设备本装置有下水箱、自循环水泵、[供水阀、稳压筒、实验管道、流量调节阀]三组，计量水箱、回水管、压差计等组成。
实验时接通电源水泵启动，全开供水阀，逐次开大流量调节阀，每次调节流量时，均需稳定2-3分钟，流量越小，稳定时间越长；测流量时间不小于8-10秒；测流量的同时，需测记压差计、温度计[自备，应挂在水箱中]读数。
三根实验管道管径不同，应分别作实验。
三、实验原理由达西公式g v d L h r 22⋅⋅=λ 得222422⎪⎭⎫⎝⎛==d Q L gdh Lv gdh f f πλ=K ×h f ／Q 2 另有能量方程对水平等直径圆管可得γ21P P h f -=对于多管式水银压差有下列关系h f =（P 1－P 2）／γw =（γm ／γw －1）(h 2－h 1+h 4－h 3)=12.6△h m Δh m = h 2－h 1+h 4－h 3 h f —mmH 2O四、实验结果与分析实验中，我们测量了三根管的沿程阻力系数，三根管的直径分别为10mm ，14mm ，20mm 。
对每根管进行测量时，我们通过改变水的流速，在相距80cm 的两点处分别测量对应的压强。
得到表1至表3中的实验结果。
相关数据说明：水温29.4℃，对应的动力学粘度系数为20.01/cm s ν=流量通过水从管中流入盛水箱的体积和时间确定。
水箱底面积为22020S cm =⨯，记录水箱液面升高12h cm =（从5cm 到17cm 或者从6cm 到18cm ）的时间t ，从而计算出流量34800(/)()Sh Q cm s t t s ==； 若管道直径为D ，则水流速度为24Qv Dπ=； 对三根管进行测量时，测量的两点之间距离均为80L cm =； 雷诺数Re vDν=；计算沿程阻力系数：层流164Reλ=；紊流0.2520.316R e λ-= 测量沿程阻力系数：2/f Kh Q λ=，其中25K /8gD L π=，29.8/g m s =第一根管表-1（521110,15.113/D mm K cm s ==）第二根管表-2（522214,81.280/D mm K cm s ==）第三根管表-3（523320,483.610/D mm K cm s ==）通过对三根管的相关计算，我们发现实验测出的沿程阻力系数远远比层流情况下的计算值大，将近大一个数量级。
局部阻力系数测定说明书
局部阻力系数测定实验说明手册上海同广科教仪器有限公司2014年8月局部阻力系数测定说明书一、实验目的1．掌握三点法、四点法量测局部阻力系数的技能。
2．通过对圆管突扩局部阻力系数的包达公式和突缩局部阻力系数的经验公孔1～3和3～6分别测量突扩和突缩圆管的局部阻力。
其中测孔1位于突扩界面处，用于测量小管出口端压强值。
三、实验原理突扩和突缩圆管的局部阻力损失由前后两断面的能量方程，根据推导条件，扣除沿程水头损失求得。
1．突扩圆管的局部阻力损失●突扩圆管的局部阻力损失采用三点法计算，即突扩圆管的局部阻力损失je h 为1、2两断面总水头差减去断面1～2的沿程水头损失2~1f h ，而2~1f h 由3~2f h 按流长比例换算得出。
⎥⎦⎤⎢⎣⎡+++-⎥⎦⎤⎢⎣⎡++=2~1222221112)(2)(f je h g v p z g v p z h αγαγ突扩圆管的局部阻力系数 gv h je e 221αζ=● 理论上，突扩圆管的局部阻力系数221'1⎪⎪⎭⎫⎝⎛-=A A e ζ 对应的局部阻力损失gv h eje221''αζ=2．突缩圆管的局部阻力损失● 突缩圆管的局部阻力采用四点法计算。
B 点为突缩点，突缩圆管的局部阻力损失js h 为4、5两断面总水头差减去断面4～B 的沿程水头损失B f h ~4和断面B ～5的沿程水头损失5~fB h 。
同样按流长比例，B f h ~4由4~3f h 换算得出，5~fB h 由6~5f h 换算得出。
⎥⎦⎤⎢⎣⎡+++-⎥⎦⎤⎢⎣⎡-++=5~2555~424442)(2)(fB B f js h g v p z h g v p z h αγαγ突缩圆管的局部阻力系数gv h jss 225αζ=●突缩圆管局部阻力系数的经验值⎪⎪⎭⎫⎝⎛-=35'15.0A A s ζ 对应的局部阻力损失gv h s s225''αζ=四、实验方法与步骤1．测记实验有关常数。

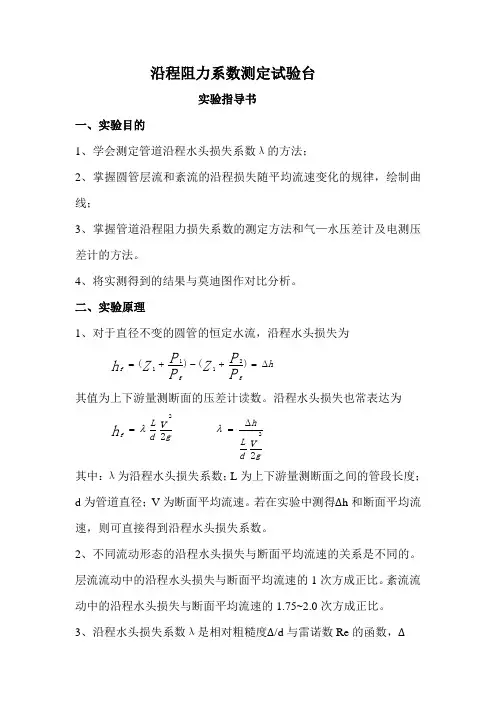

沿程阻力系数测定试验台
为管壁的粗糙度，Re=Vd/v（其中v为水的运动粘滞系数）。
（1）对于圆管层流流动
（2）对于水力滑管紊流流动可取
可见在层流和紊流的光滑管区，沿程水头损失系数λ只取决于雷诺数。
（3）对于水力粗糙管紊流流动
沿程水头损失系数λ完全由粗糙度决定，与雷诺数无关，此时沿程水头损失与断面平均流速的平方成正比，所以紊流粗糙管区通常也叫做“阻力平方区”。
（3）气—水压差计水位齐平。
（4）实验装置通水排气后，即可进行实验测量。在进水阀全开的前提下，逐次开大出水阀，每次调节流量时，均需稳定2-3分钟，流量愈小，稳定时间愈长；测流量时间不小于8-10秒；测流量的同时，需测记压差计读数；
（5）结束实验前，关闭出水阀，检查水压计是否指示为零，若均为零，则关闭进水阀，切断电源。否则，表明压力计已进气，需重做实验=
2、记录及计算
3、绘图分析
绘制lgV—lg 曲线，并确定指数关系值n的大小。在坐标纸上以lgV为横坐标，以lg 为纵坐标，点绘所测的lgV—lg 关系曲线，根据具体情况连成一段或几段直线。求坐标上直线的斜率
将从图纸上求得n值与已知各流区的n值(即层流n=1，光滑管流区n=1.75，粗糙管紊流区n=2.0，紊流过渡区1.75＜n＜2.0)进行比较，确定流态区。
（4）紊流光滑区和紊流粗糙管区之间存在过渡区，沿程水头损失系数λ与雷诺数和粗糙度都有关。
三、实验装置
实验台主要由两根不同的实验管路组成。每根管子中间L长度的两断面上设有测压孔，可用测压管测出管路实验长度L上的沿程损失；管路的流量测量采用体积测量法。
利用水泵将储水箱中的水打入试验管路，经紊流箱稳定水流，再通过出水阀门控制出水流量。通过计量水箱返回储水箱。
管路沿程阻力系数测定实验

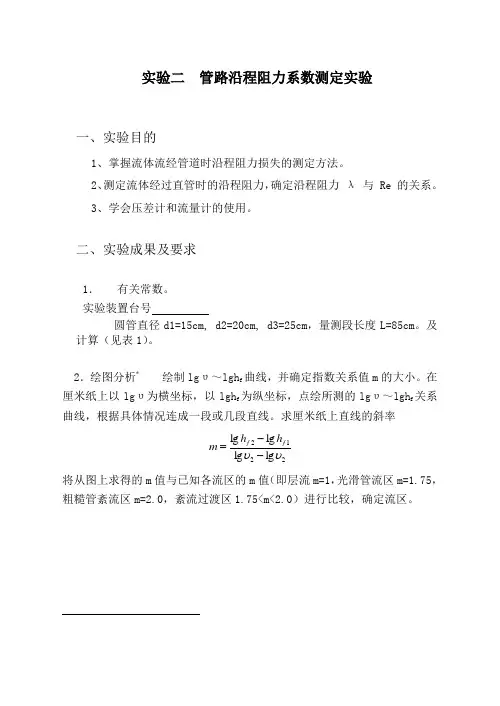

实验二 管路沿程阻力系数测定实验一、实验目的1、掌握流体流经管道时沿程阻力损失的测定方法。
2、测定流体经过直管时的沿程阻力，确定沿程阻力 λ 与 Re 的关系。
3、学会压差计和流量计的使用。
二、实验成果及要求1．有关常数。
实验装置台号圆管直径d1=15cm, d2=20cm, d3=25cm ，量测段长度L=85cm 。
及计算（见表1）。
2．绘图分析* 绘制lg υ～lgh f 曲线，并确定指数关系值m 的大小。
在厘米纸上以lg υ为横坐标，以lgh f 为纵坐标，点绘所测的lg υ～lgh f 关系曲线，根据具体情况连成一段或几段直线。
求厘米纸上直线的斜率2212lg lg lg lg υυ--=f f h h m将从图上求得的m 值与已知各流区的m 值（即层流m=1，光滑管流区m=1.75，粗糙管紊流区m=2.0，紊流过渡区1.75<m<2.0）进行比较，确定流区。
表1 记录及计算表图1 λ与 Re 的关系图三、实验分析与讨论1.为什么压差计的水柱差就是沿程水头损失？如实验管道安装成倾斜，是否影响实验成果？答：在管道中的，水头损失直接反应于水头压力。
测力水头两端压差就等于水头损失。
如果管道倾斜安装，不影响实验结果。
但压差计应垂直，如果在特殊情况下无法垂直，可乘以倾斜角度转化值。
2．据实测m 值判别本实验的流动型态和流区。
答：f h lg ～v lg 曲线的斜率m=1.0～1.8，即f h 与8.10.1-v 成正比，表明流动为层流（m=1.0）、紊流光滑区和紊流过渡区（未达阻力平方区）。
3．本次实验结果与莫迪图吻合与否？试分析其原因。
答：钢管的当量粗糙度一般为0.2mm ，常温下，s cm /01.02=ν，经济流速s cm /300，若实用管径D=（20～100）cm ，其5106⨯=e R ～6103⨯，相应的d∆=0.0002～0.001，由莫迪图可知，流动均处在过渡区。
若需达到阻力平方区，那么相应的610=e R ～6109⨯，流速应达到(5～9)m/s 。
沿程阻力系数实验报告
沿程阻力系数实验报告沿程阻力系数实验报告引言：沿程阻力系数是描述流体在管道中流动过程中受到的阻力大小的一个重要参数。
准确测量沿程阻力系数对于流体力学研究和工程应用具有重要意义。
本实验旨在通过实验方法测量沿程阻力系数，并探讨其与流速、管道直径等因素的关系。
实验装置：本次实验采用的实验装置主要包括：水泵、流量计、压力计、流量调节阀、管道等。
其中，水泵用于提供流体流动的动力；流量计用于测量流体通过管道的流量；压力计用于测量管道中的压力；流量调节阀用于控制流体流动的速度。
实验步骤：1. 首先，将实验装置按照实验要求进行搭建，并将水泵连接到管道系统中。
2. 打开水泵，调节流量调节阀，使流量计示数稳定在一定数值。
3. 记录流量计示数和压力计示数，并计算流速和压力差。
4. 重复上述步骤，改变流量调节阀的开度，记录不同流速下的流量计示数和压力计示数。
5. 根据实验数据，计算沿程阻力系数。
实验结果：根据实验数据，我们得到了不同流速下的流量计示数和压力计示数。
通过计算，得到了相应的流速和压力差。
进一步分析实验数据，我们得到了不同流速下的沿程阻力系数。
讨论与分析：通过实验结果的分析，我们可以得到以下结论：1. 沿程阻力系数与流速呈正相关关系。
随着流速的增加，沿程阻力系数也会增加。
这是因为流速增加会导致流体分子之间的相互碰撞增加，从而增加了阻力。
2. 沿程阻力系数与管道直径呈反相关关系。
管道直径越大，沿程阻力系数越小。
这是因为管道直径增大会减小单位面积内的流体流速，从而减小了阻力。
3. 沿程阻力系数与流体的黏度有关。
黏度越大，沿程阻力系数越大。
这是因为黏度大的流体分子之间的相互作用力较大，从而增加了阻力。
结论：通过本次实验，我们成功测量了沿程阻力系数，并探讨了其与流速、管道直径、流体黏度等因素的关系。
实验结果表明，沿程阻力系数与流速、管道直径、流体黏度等因素密切相关。
这对于流体力学的研究和工程应用具有重要意义。
致谢：在此，我们要感谢实验指导老师的悉心指导和同组同学的合作。
沿程阻力系数测定-实验报告
沿程阻力系数测定-实验报告实验目的：测定流体在不同管道内流动时的沿程阻力系数，分析流体流动的规律。
实验原理：流体在流动的过程中，由于管道内的摩擦、弯曲等原因，会产生一定的沿程阻力，阻碍流体的流动。
沿程阻力系数是描述阻力大小的物理量，可以反映出流体流动的特性。
测算沿程阻力系数需要通过实验测量不同位置的压力差，计算得出流速和阻力系数，最终得到流体在管道内的流动规律。
实验器材：一台流量计，一根不同内径的水流管，一个流量调节器，一个压力计，一套支架和夹子，水池、水泵等辅助设备。
实验步骤：1. 搭建实验装置，将水泵接入水池，利用泵将水流送入待测管道中。
2. 开始实验前，先测量管道各处的内径和长度，并计算管道的摩擦系数。
3. 将流量计安装在管道的某个位置，调节流量，使其保持在一定的范围。
4. 安装压力计，分别测量流过流量计前后不同位置处的压力差。
5. 根据所测得的数据，计算流体的流速和沿程阻力系数，绘制实验数据图表。
6. 根据实验结果，分析流体的流动规律以及影响沿程阻力系数的因素。
实验结果：通过实验测量，我们得到了不同位置处的压力差、流速和阻力系数等数据，并绘制成图表。
从图表中可以看出，在管道内距离流速计越远的位置，流速逐渐下降，同时沿程阻力系数也逐渐增加。
这说明管道内的摩擦力和阻力对流体的影响逐渐加剧，阻碍了流体的流动。
实验结论：通过本次实验，我们得到了流体在管道内流动时的流速和沿程阻力系数等数据，为研究流体的流动规律提供了实验依据。
我们也发现，管道内的摩擦力和阻力对流体的影响很大，需要注意管道的内径和表面材质等因素。
此外，实验数据也可以为管道设计和流动控制等领域提供参考。
沿程阻力系数测定实验报告
沿程阻力系数测定实验报告1.1 什么是沿程阻力系数？哎呀，沿程阻力系数听起来有点高深，但其实它就是我们在流体力学中常提到的一个东西。
简单来说，就是流体在管道里流动时，遇到的阻力有多大。
想象一下，你在水管里放了几根铁丝，水流过的时候肯定会受到阻碍，对吧？这个阻碍程度就是沿程阻力系数的体现。
1.2 为什么要测定？那么，为什么我们要搞清楚这个系数呢？这就好比你要知道车的油耗，才能制定出合理的出行计划。
通过测定沿程阻力系数，我们可以预测流体的流动情况，进而优化管道设计，省下很多不必要的麻烦。
2. 实验步骤2.1 准备工作首先，我们得准备一些工具和材料。
流体管道、泵、流量计和压力计这些都是必不可少的。
哦，对了，还得准备好实验室的水源，别让水短缺了，要不然实验就泡汤了！记得在实验开始前，仔细检查一下设备，确保它们都能正常工作，不然可就要浪费时间了。
2.2 实验过程接下来，开始我们的实验吧！首先把水泵启动，让水在管道里流动。
水流过不同长度的管道，咱们要实时记录流量和压力的变化。
每次更换管道长度时，得耐心等待一段时间，确保数据稳定，这样才能得到准确的结果。
哈哈，别急着玩手机哦，专心点！3. 数据分析3.1 结果整理数据收集完毕，咱们就得把这些数字整理成表格。
每一组数据都要清晰明了，不然后续分析可就麻烦了！你会发现，随着管道长度的增加，沿程阻力系数也会逐渐增大，这就像你在跑步时，越跑越累，阻力自然也就多了。
3.2 结论和讨论最后，得出结论了。
我们发现，沿程阻力系数与管道长度成正比关系，真是让人眼前一亮！通过这个实验，不仅让我们对流体流动有了更深入的理解，还能帮助我们在以后的设计中避免不必要的麻烦。
这就像是打游戏时，学会了技能连招，通关自然轻松。
4. 实验心得4.1 体会通过这次实验，我真的感受到了一种探索的乐趣。
流体力学不再是高高在上的学问，而是我们生活中随处可见的现象。
就像喝水时，水是如何顺畅流动的，虽然我们平常不怎么去想，但其实有很多道理在背后。
