接地装置安装检验批
接地装置安装检验批质量验收记录1

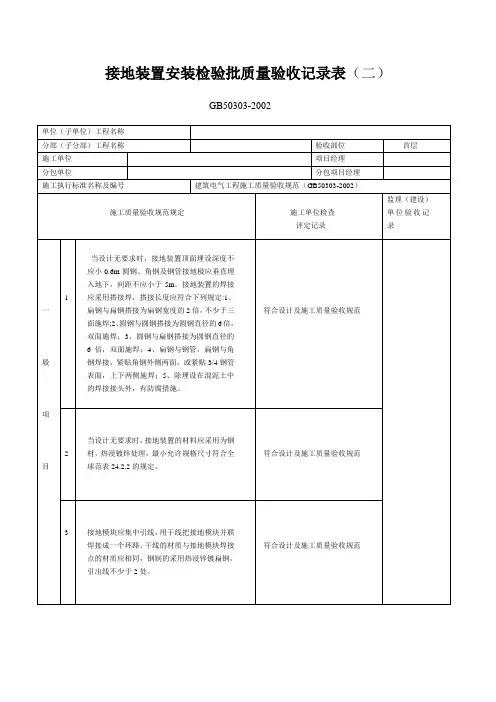

接地装置安装检验批质量验收记录表（二）
GB50303-2部）工程名称
验收部位
首层
施工单位
项目经理
分包单位
分包项目经理
施工执行标准名称及编号
建筑电气工程施工质量验收规范（GB50303-2002）
施工质量验收规范规定
施工单位检查
评定记录
监理（建设）单位验收记录
一
般
符合设计及施工质量验收规范
2
当设计无要求时，接地装置的材料应采用为钢材，热浸镀锌处理，最小允许规格尺寸符合全球范表24.2.2的规定。
符合设计及施工质量验收规范
3
接地模块应集中引线，用干线把接地模块并联焊接成一个环路。干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸锌镀扁钢，引出线不少于2处。
项
目
1
当设计无要求时，接地装置顶面埋设深度不应小0.6m圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m。接地装置的焊接应采用搭接焊，搭接长度应符合下列规定:1、扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊;2、圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；3、圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；4、扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；5、除埋设在混泥土中的焊接接头外，有防腐措施。
接地装置安装检验批
表B.0.7 接地装置安装报审/验表工程名称：编号：致：公司（项目监理机构）我方已完成基础筏板2-26轴至2-32轴/2-L轴至2-R轴接地装置安装工作，经自检合格，现将有关资料报上，请予以审查/验收。
附：□隐蔽工程质量检验资料□检验批质量检验资料□分项工程质量检验资料□施工试验室证明资料□其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年月日审查、验收意见：项目监理机构（盖章）专业监理工程师（签字）年月日填表说明：本表一式二份，项目监理机构、施工单位各一份。
接地装置安装检验批质量验收记录07070101单位（子单位）工程名称分部（子分部）工程名称建筑电气/防雷及接地分项工程名称接地装置安装施工单位项目负责人检验批容量分包单位/ 分包单位项目负责人/ 检验批部位基础筏板2-26轴至2-32轴/2-L轴至2-R轴施工依据电气施工方案验收依据《建筑电气工程施工质量验收规范》GB50303-2015主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1 接地装置测试点的设置第24.1.1条全/4共4处，全部检查，合格4处合格2 接地电阻值测试第24.1.2条/ 试验合格合格3防雷接地的人工接地装置的接地干线埋设第24.1.3条全/4共4处，全部检查，合格4处4接地模块的埋设深度、间距可基坑尺寸第24.1.4条/ / / 5接地模块设置应垂直或水平就位第24.1.5条/ / /一般项目1接地装置埋设深度、间距和搭接长度第24.1.1条全/4共4处，全部检查，合格4处100% 2接地装置的材质和最小允许规格第24.1.2条全/4共4处，全部检查，合格4处100% 3接地模块与干线的连接和干线材质选用第24.1.3条/ / /施工单位检查结果符合要求。
专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日隐蔽工程检查记录编号表C5-1工程名称下室隐检项目接地装置隐检日期年月日隐检部位基础筏板2-26轴至2-32轴/2-L轴至2-R轴隐检依据：施工图图号电气安装图纸，设计变更/治商（编号 / ）及有关国家现行标准等。
接地装置安装检验批
工程名称清韵颐景苑交底部位2号楼及周边筏板
工程编号日期2019-09-24
交底内容：
接地装置安装检验批
本技术交底卡适用于接地装置安装检验批工程。
1、本工程接地装置：采用基础钢筋作接地体，柱内两主筋（不小于）作引下线，将基础内沿外圈的两根主筋焊接成电气通路。
2、电源进线重复接地、防雷接地及保护接地共有接地装置，接地电阻不大于4Ω，实测若不满足，增打人工接地极，雨后不能立即测试接地电阻。
3、接地装置的材料采用钢材，热浸镀锌处理，最小允许规格、尺寸具体情况如下：
交流电流回路地下部位采用Φ10镀锌圆钢；
室外地面上测试点部位采用4mm厚，截面100mm的扁钢。
4、接地体（线）的连接采用搭接焊，焊接牢固无虚焊。
搭接焊搭接长度，扁钢为其宽度的2倍，且至少3个棱边焊接；圆钢为其直径的6倍（双面焊）或12倍（单面焊）。
5、接地装置必须在地面以上设置测试点。
防雷接地测试点距室外散水1.8m；电源进线重复接地、工作保护接地测试点位于配电箱接地端子处。
6、质量验收标准：
主控项目：（1）利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点；
（2）测试接地装置的接地电阻必须符合设计要求。
一般项目：（1）当设计无要求时，接地装置的埋设应符合GB50303--2002第24.2.1条；
（2）当设计无要求时，接地装置的材料采用钢材，热浸镀锌处理，最小允许规格、尺寸应符合表24.2.2的规定。
技术负责人：交底人：接交人：。
接地装置安装检验批质量验收记录表
接地装置安装检验批质量验收记录表
1. 项目信息
项目名称接地装置安装
执行标准GB50169-2006《电气装置接地技术规范》
安装地点
安装日期
安装负责人
2. 安装设备信息
2.1 接地棒
序号型号规格生产厂家数量
1
2.2 接地线
序号型号规格生产厂家数量
1
2.3 铜排
序号型号规格生产厂家数量
1
3. 安装质量验收记录
3.1 施工检验
序号检验内容检验结果
1 接地棒和接地线固定牢固
2 接地线焊接牢固，无虚焊、漏焊、冷焊
3 接地线绝缘保护措施到位
4 接地装置与土壤接触电阻符合要求
5 工作现场整洁、无杂物
6 安全措施到位
3.2 器材检验
序号检验内容检验结果
1 接地棒和接地线外观无损坏
2 接地线和铜排的截面符合要求
3 铜排的表面无氧化、锈蚀
4. 安装负责人签字
安装负责人签字接地装置维护责任人签字
5. 备注
1.本表一式两份，一份留存项目档案，一份交施工单位。
2.接地装置安装质量验收记录应当由双方单位代表在验收结束后及时签
署，如有异议及时沟通解决，并作出相应的修改和记录。
接地装置安装检验批2023.5.13
年月日
监理（建设） 单
位验收结论
监理工程师：
（建设单位项目专业技术负责人）
年月日
○○○○
地
装 (2)圆钢与圆钢○○○○来自一 般 项 目2
置 焊 (3)圆钢与扁钢 接 及 (4)扁钢与钢管(角钢） 防
○○○○ ○○○○
腐
(5)除埋设在混凝土中的焊接接头外, 有防腐措施
○○○
○
3 接地装置材质
○○○○
4 接地模块安装
施工单位检查 评定结果
项目专业质量检查员：
监理（建设） 单
位验收结论
表T.7.1
DB21/1234-2003
接地装置安装分项工程检验批质量验收记录
LY-KFYYDLGZ-01-02-13-01
工程名称
分项工程名称
接地装置安装
施工单位
专业工长
项目经理
施工执行标准 建筑电气工程施工质量验收规范（GB50303-
名称及编号
2015）
验收部位
变电所
分包单位
分包项目经理
施工班组长
焦海富
序 号
项目
1 接地装置测试点
施工单位检查评定记录 符合质量验收规范要求
监理（建设）单位 验收记录
主 *2 接地装置的接地电阻值
控 项
3 人工接地装置均压措施
目 4 接地模块埋设
符合设计和质量验收规范要求 符合质量验收规范要求
5 接地模块安装
符合质量验收规范要求
1 接地极埋深及间距
○○○○
接 (1)扁钢与扁钢
接地装置安装检验批质量验收记录
接地体间距
不宜小于其长度额2倍，水平接地体的间距应符合设计规定，当设计无规定时不宜小于5m。
5
接地线防止机械损伤和化学腐蚀措施
接地线在穿过墙壁、楼板和地坪处应加装钢管或其他坚固的保护套，有化学腐蚀的部位还应采取防腐措施。热镀锌刚才焊接时将破坏的热镀锌防腐，应在焊痕外100mm内做防腐处理。
6
与接地网或接地干线的链接
接地线应按水平或垂直敷设，亦可与建筑物倾斜结构平行敷设，在直线段上，不应有高低起伏及弯曲等现象
接地线沿建筑物墙壁水平敷设时，离地面距离宜为250-300mm，接地线与建筑物墙壁间的间隙为10-15mm
在接地线跨越建筑物伸缩缝、沉降缝处时，应设置补偿器，补偿器可用接地线本身弯成弧状代替。
冥府接地线的表面应涂以用15-100mm宽度相等的绿色和黄色相间的纹，中性线自涂淡蓝色标识。
1.电缆桥架全长不大于30m时，不应少于2处接地干线相连。
2.全长大于30m，应每隔20-30m增加与接地干线的链接点。
3.电缆桥架的起始端和终点端应与接地网可靠连接。
4
金属电缆桥架的接地
1.电缆桥架连接部位宜采用两端压接镀锡铜鼻子的铜绞线跨接，跨接线最小允许截面积不小于4mm
2.镀锌电缆桥架间连接板的两端不跨接接地线时，连接板每端应有不少于2各防松螺帽或放松垫圈的螺栓固定。
3、表头中“施工依据”栏目应依照实际的施工操作依据填写，如施工企业的操作规程、工法、施工工艺标准等。
接地装置安装检验工程名称
分部（子分部）
工程名称
分项工程名称
施工单位
项目负责人
检验批容量
分包单位
分包单位
项目负责人
检验批部位
施工依据
《电气装置安装工程接地装置施工及验收规范》GB 50169-2006
接地装置安装检验批质量验收记录(最新)
单位(子单位) 工程名称 施工单位
分包单位
施工依据
市政
分部(子分 部)
工程名称
项目负责人
分包单位项 目
负责人
建筑电气施工方案
验收项目
设计要求及 规范规定
建筑电气自备电源
分项工程 名称
接地装置安装
验收依据
最小/实际 抽样数量
检验批容量
接地装置安装检验 检验批部位 批质量验收记录
（最新） 《建筑电气工程施工质量验收规范》
GB50303-2015
检查记录
检查结果
1 接地装置测试点的设置 主
第22.1.1条
/
控2 接地装置的接地电阻值测试 第22.1.2条
/
项
目3 接地装置的材料规格、型号 第22.1.3条
/
4
当接地电阻达不到设计要求时 需采取的降低接地电阻措施
第22员：
年月日
专业监理工程师： 年月日
/
接地装置埋设深度、间距、与
1 建筑物外墙或基础之间的水平 第22.2.1条
/
距离
一
2 接地装置的焊接 般
第22.2.2条
/
项 接地极为铜材和钢材组成时，
3 连接采用热焊剂，接头应无贯 第22.2.3条
/
目 穿性气孔且表面平滑
4 采取降阻措施的接地装置检查 第22.2.4条
/
施工单位 检查结果
监理单位 验收结论
最新接地装置安装检验批
接地装置埋设深度、间距
第22.2.1条
5/5
检查5处，合格5处
2
接地装置的焊接和防腐
第22.2.2条
12/12
检查12处，合格12处
3
接地极铜与铜或铜与钢材热剂焊接头质量
第22.2.3条
12/12
检查12处，合格12处
4
采取降阻措施的接地装置
接地装置被降阻剂或低电阻率土壤所包覆
第22.2.4条
第1款
3/3
检查3处，合格3处
接地模块的引线及干线
第22.2.4条
第2款
1/1
检查1处，合格1处
施工单位
检查结果
专业工长：
项目专业质量检查员：
年月日
监理单位
验收结论
专业监理工程师：
年月日
抽样数量
检查记录
检查结果
1
接地装置测试点设置及标识
第22.1.1条
全/全
全部检查，全部合格
2
接地装置电阻值测试
第22.1.2条
全/全
全部检查，全部合格
3
接地装置的材料规格、型号
第22.1.3条
全/全
全部检查，全部合格
4
接地电阻达不到设计要求时采取的降租措施
第24.1.4条
全/全
全部检查，全部合格
一般项目
接地装置安装检验批质量验收记录
07070101-
工程名称
分部（子分部）工程名称
建筑电气防雷及接地装置安装
分项工程名称
接地装置安装安装工程
施工单位
项目负责人
检验批容量
分包单位
分包单位项目
负责人
检验批部位
