6消防--泡沫、雨淋灭火系统

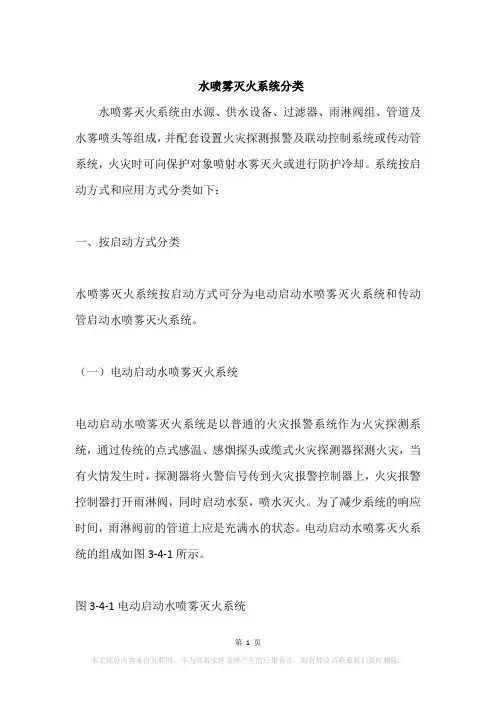

水喷雾灭火系统分类
水喷雾灭火系统分类水喷雾灭火系统由水源、供水设备、过滤器、雨淋阀组、管道及水雾喷头等组成，并配套设置火灾探测报警及联动控制系统或传动管系统，火灾时可向保护对象喷射水雾灭火或进行防护冷却。
系统按启动方式和应用方式分类如下：一、按启动方式分类水喷雾灭火系统按启动方式可分为电动启动水喷雾灭火系统和传动管启动水喷雾灭火系统。
（一）电动启动水喷雾灭火系统电动启动水喷雾灭火系统是以普通的火灾报警系统作为火灾探测系统，通过传统的点式感温、感烟探头或缆式火灾探测器探测火灾，当有火情发生时，探测器将火警信号传到火灾报警控制器上，火灾报警控制器打开雨淋阀，同时启动水泵，喷水灭火。
为了减少系统的响应时间，雨淋阀前的管道上应是充满水的状态。
电动启动水喷雾灭火系统的组成如图3-4-1所示。
图3-4-1电动启动水喷雾灭火系统1—水池；2—水泵；3—闸阀；4—止回阀；5—水泵接合器；6—雨淋报警阀；7—压力开关；8—配水干管；9—配水管；10—配水支管；11—开式洒水喷头；12—感温探测器；13—报警控制器；P—压力表；M—驱动电机（二）传动管启动水喷雾灭火系统传动管水喷雾灭火系统是以传动管作为火灾探测系统，传动管内充满压缩空气或压力水，当传动管上的闭式喷头受火灾高温影响动作后，传动管内的压力迅速下降，打开了封闭的雨淋阀，为了尽量缩短管网充水的时间，雨淋阀前的管道上应是充满水的状态，传动管的火灾报警信号通过压力开关传到火灾报警控制器上，报警控制器启动水泵，通过雨淋阀、管网将水送到水雾喷头，水雾喷头开始喷水灭火。
传动管启动水喷雾灭火系统一般比较适合于防爆场所，或者不适合安装普通火灾探测系统的场所。
传动管启动水喷雾灭火系统的组成如图3-4-2所示。
图3-4-2传动管启动水喷雾灭火系统1—水池；2—水泵；3—闸阀；4—止回阀；5—水泵接合器；6—雨淋报警阀；7—配水干管；8—压力开关；9—配水管；10—配水支管；11—开式洒水喷头；12—闭式洒水喷头；13—传动管；14—报警控制器；P—压力表；M—驱动电机传动管启动水喷雾灭火系统按传动管内的充压介质，可分为充液传动管和充气传动管两种。

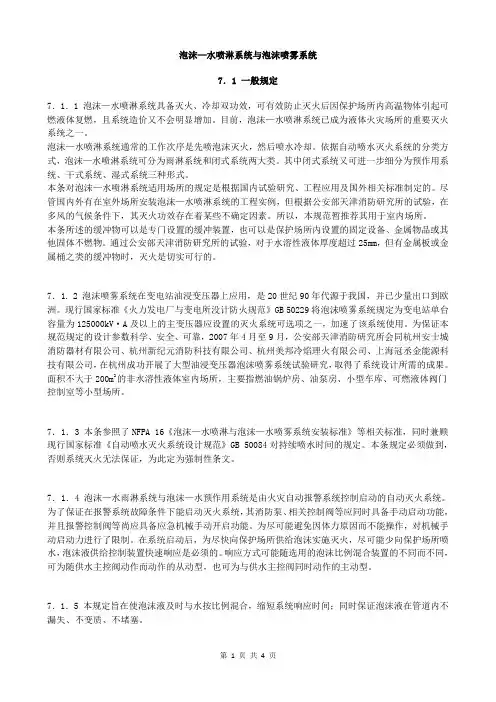

泡沫灭火系统设计 (24) 泡沫—水喷淋系统与泡沫喷雾系统
泡沫—水喷淋系统与泡沫喷雾系统7．1 一般规定7．1．1 泡沫—水喷淋系统具备灭火、冷却双功效，可有效防止灭火后因保护场所内高温物体引起可燃液体复燃，且系统造价又不会明显增加。
目前，泡沫—水喷淋系统已成为液体火灾场所的重要灭火系统之一。
泡沫—水喷淋系统通常的工作次序是先喷泡沫灭火，然后喷水冷却。
依据自动喷水灭火系统的分类方式，泡沫—水喷淋系统可分为雨淋系统和闭式系统两大类。
其中闭式系统又可进一步细分为预作用系统、干式系统、湿式系统三种形式。
本条对泡沫—水喷淋系统适用场所的规定是根据国内试验研究、工程应用及国外相关标准制定的。
尽管国内外有在室外场所安装泡沫—水喷淋系统的工程实例，但根据公安部天津消防研究所的试验，在多风的气候条件下，其灭火功效存在着某些不确定因素。
所以，本规范暂推荐其用于室内场所。
本条所述的缓冲物可以是专门设置的缓冲装置，也可以是保护场所内设置的固定设备、金属物品或其他固体不燃物。
通过公安部天津消防研究所的试验，对于水溶性液体厚度超过25mm，但有金属板或金属桶之类的缓冲物时，灭火是切实可行的。
7．1. 2 泡沫喷雾系统在变电站油浸变压器上应用，是20世纪90年代源于我国，并已少量出口到欧洲。
现行国家标准《火力发电厂与变电所没计防火规范》GB 50229将泡沫喷雾系统规定为变电站单台容量为125000kV·A及以上的主变压器应设置的灭火系统可选项之一，加速了该系统使用。
为保证本规范规定的设计参数科学、安全、可靠，2007年4月至9月，公安部天津消防研究所会同杭州安士城消防器材有限公司、杭州新纪元消防科技有限公司、杭州美邦冷焰理火有限公司、上海冠丞金能源科技有限公司，在杭州成功开展了大型油浸变压器泡沫喷雾系统试验研究，取得了系统设计所需的成果。
面积不大于200m2的非水溶性液体室内场所，主要指燃油锅炉房、油泵房、小型车库、可燃液体阀门控制室等小型场所。
7．1．3 本条参照了NFPA 16《泡沫—水喷淋与泡沫—水喷雾系统安装标准》等相关标准，同时兼顾现行国家标准《自动喷水灭火系统设计规范》GB 50084对持续喷水时间的规定。

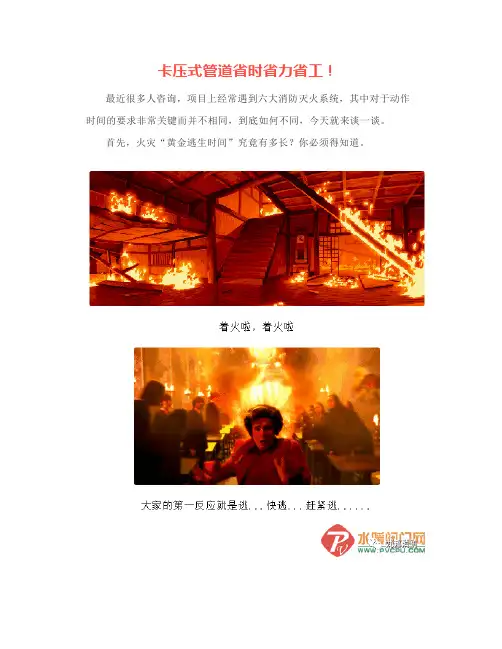

六大消防灭火系统动作时间总结
卡压式管道省时省力省工！最近很多人咨询，项目上经常遇到六大消防灭火系统，其中对于动作时间的要求非常关键而并不相同，到底如何不同，今天就来谈一谈。
首先，火灾“黄金逃生时间”究竟有多长？你必须得知道。
快跑是对的。
因为火场逃生的“黄金时间”只有一分钟。
而对于建筑项目的灭火系统也是有特别要求的。
现在我们就分别来谈一下。
一、细水雾灭火系统1、响应时间1）开式系统的设计响应时间不应大于30s。
采用全淹没应用方式的开式系统，当采用瓶组系统且在同一防护区内使用多组瓶组时，各瓶组应能同时启动，其动作响应时差不应大于2s。
2）以自动或手动方式启动泵组时，泵组应立即投入运行。
3）以备用电源切换方式或备用泵切换启动泵组时，泵组应立即投入运行。
4）采用柴油泵作为备用泵时，柴油泵的启动时间不应大于15s。
2、持续喷雾时间1）用于保护电子信息系统机房、配电室等电子、电气设备间，图书库、资料库、档案库，文物库，电缆隧道和电缆夹层等场所时，系统的设计持续喷雾时间不应小于30min。
2）用于保护油浸变压器室、涡轮机房、柴油发电机房、液压站、润滑油站、燃油锅炉房等含有可燃液体的机械设备间时，系统的设计持续喷雾时间不应小于20min。
3）用于扑救厨房内烹饪设备及其排烟罩和排烟管道部位的火灾时，系统的设计持续喷雾时间不应小于15s，设计冷却时间不应小于15min。
4）对于瓶组系统，系统的设计持续喷雾时间可按其实体火灾模拟试验灭火时间的2倍确定，且不宜小于10min。
3、水泵：主、备用泵的自动切换时间不应小于30s；水泵采用柴油机泵时，应保证其能持续运行60min。
1、七氟丙烷：1）在通讯机房和电子计算机房等防护区，设计喷放时间不应大于8s；在其它防护区，设计喷放时间不应大于10s。
2）灭火浸渍时间应符合下列规定：木材、纸张、织物等固体表面火灾，宜采用20min。
通讯机房、电子计算机房内的电气设备火灾，应采用5min。
其它固体表面火灾，宜采用10 min。
泡沫灭火系统
CFPA
中国消防协会 China Fire Protection Association
2、低倍数泡沫灭火系统 分类和型式
半固定式泡沫灭火系统，分为：半固定
式泡沫液上喷射灭火系统、半固定式泡沫液 下喷射灭火系统。
半固定式泡沫液上喷射灭火系统，除油 罐上的泡沫产生器、管道是固定的，其他设 备都是可移动的。引出防火堤外的管道距地 面要有一米的高度，末端还应安装快速接口， 配上闷盖，灭火时，可以临时接水带，将泡 沫通过接口输送到产生器，输送的动力可以 是消防车，也可以是消防泵或者高压管网。
CFPA
中国消防协会 China Fire Protection Association
2、低倍数泡沫灭火系统
分类和型式
低倍泡沫系统适用于开采、贮存、运输、 装卸和使用甲、乙、丙类液体的场所。如： 油田、炼油厂、石油化工厂、汽车库、飞机 库、油库、运输船和码头等。
系统按配置的设备不同有：储罐区低 倍泡沫系统、泡沫喷淋系统和泡沫炮系统。 储罐区低倍泡沫系统按不同的安装方式有： 固定式、半固定式和移动式三种类型。低倍 数泡沫灭火系统主要分为固定式泡沫灭火系 统，半固定式泡沫灭火系统和移动式泡沫灭 火系统三种型式。
移动式抗溶泡沫灭火系统应用局限性更大， 主要是扑救流散的液体火焰。
CFPA
中国消防协会 China Fire Protection Association
2 China Fire Protection Association
2、低倍数泡沫灭火系统
泡沫喷淋系统
CFPA
中国消防协会 China Fire Protection Association
1、泡沫灭火系统
灭火机理
低倍数泡沫系统的主要灭火机理是通过泡沫层 的覆盖、冷却和窒息等作用，实现扑灭火灾的目的。
消防灭火设施系统概述
消防灭火设施系统概述消防灭火设施系统是指固定安装于被保护场所的用于扑灭现场火灾的自动或半自动设施系统。
常见的主要有水灭火系统、泡沫灭火系统、干粉灭火系统和气体灭火系统、水蒸气灭火系统等。
一、水灭火系统水灭火系统是指以水为灭火剂的灭火实施系统。
主要包括消防给水系统、自动喷水灭火系统、水幕和水喷雾灭火系统。
（1）水的灭火作用和应用范围水是不燃液体，是一种天然灭火剂，它在灭火中应用最广。
1.水的灭火作用1）冷却作用。
水的热容量和汽化热都比较大，1㎏水，温度升高1℃，会吸收4.18kJ的热量；1㎏水蒸发汽化时，要吸收2.259×103kJ的热量。
所以，当水与炽热的燃烧物接触时，在被加热和汽化的过程中，就会大量吸收燃烧物的热量。
理论计算可知，1㎏水即可吸收4504kJ的热量。
所以，当水与燃烧物接触时会通过上述物理作用和化学反应，从燃烧物摄取大量的热，迫使燃烧物的温度大大降低而最终停止燃烧。
2）对氧的稀释作用。
实验表明，1㎏水能够生产1720L水蒸气。
所以，在火场上当水遇到炽热的燃烧物后会迅速汽化产生大量的水蒸气，从而阻止空气进入燃烧区并稀释燃烧区中氧的含量，使燃烧区逐渐缺少氧而减弱燃烧强度。
3）对水溶性可燃液体的稀释作用。
水溶性可燃液体发生火灾时，在允许用水扑救的条件下，水与可燃液体混合后，可降低可燃液体的浓度和燃烧区内可燃蒸气的浓度，使燃烧强度减弱。
当水溶性可燃液体的浓度降低到了可燃浓度以下时，燃烧即会自行停止。
4）水力冲击作用。
经消防泵加压后输送到水枪喷嘴射出来的水流具有很大的动能和冲击力。
当高压水流强烈冲击燃烧物，使燃烧强度显著减弱以致熄灭。
2.灭火水流的形态和应用范围1）直流水和开花水。
通过水泵加压并由直流水枪喷出的柱状水流称为直流水；由开花水枪喷出的滴状水流称为开花水。
直流水和开花水可用于扑救一般固体物质的火灾（如煤炭、木制品、粮草、棉麻、橡胶、纸张等）。
2）雾状水。
由喷雾水枪喷出、水滴直径小于100μｍ的水流称为雾状水流。
自动喷水灭火系统——雨淋系统规范要求与工作原理
自动喷水灭火系统——雨淋系统一、工作原理雨淋自动喷水灭火系统适用于火灾蔓延速度快、火势发展讯猛，如储存和加工各种易燃易爆物品的场所。
常用于易燃易爆厂房仓库、油气储备站、剧院、演播室等场所。
有下列条件之一的场所应采用雨淋系统（1）火灾的水平蔓延速度快、闭式喷头的开放不能及时使喷水有效覆盖着火区域。
（2）室内净高度较高，且必须迅速扑救初期火灾。
（3）严重危险级Ⅱ级的场所。
雨淋自动喷水灭火系统由开式洒水喷头、雨淋报警阀组以及管道和供水设施等组成，由火灾报警自动报警系统或传动管控制，自动开启雨淋报警阀和启动供水泵后，向开式洒水喷头供水的自动供水的自动喷水灭火系统。
1.消防水池2.消防水泵3.闸阀4.止回阀5.消防水泵结合器6.雨淋报警阀7.报警控制器8.声光报警器9.感温感烟探测器10.蝶阀 11.高位水箱 12.开式喷头当保护区发生火灾时，感温感烟探测器探测到火灾信号，通过火灾报警灭火控制器，直接打开隔膜雨淋阀的电磁阀，使压力腔的水快速排出，由于压力腔泄压，从而作用于阀瓣下部的水迅速推起阀瓣，水流即进入工作腔，流向整个管网喷水灭火（如值班人员发现火警也可以手动打开手动快开阀而实现雨淋阀的动作），同时一部分压力水流向报警管网，使水力警铃发出铃声报警、压力开关动作，给值班室发出信号指示或直接启动消防水泵供水。
雨淋系统与湿式系统、干式系统和预作用系统最大区别是采用开式喷头，系统一旦动作，保护面积内将全面喷水。
湿式系统、干式系统和预作用系统对于火势迅猛、蔓延迅速的火灾无效，原因是喷头的开放速度明显慢于火灾燃烧速度，只有雨淋系统一启动就达到设计作用面积内全面喷水，才能有效地控制和扑灭此类火灾。
雨淋报警阀是通过电动、机械或其他方法开启，使水能够自动单方向流入喷水系统同时进行报警的一种单向阀。
雨淋报警阀是一种广泛应用于各类开式自动喷水灭火系统中的专用阀门，如雨淋系统、水幕系统、水雾系统、泡沫系统等。
雨淋报警阀按结构可分为隔膜式雨淋报警阀、推杆式雨淋报警阀、活塞式雨淋报警阀及蝶阀式雨淋报警阀等几种。
泡沫灭火系统组成
泡沫灭火系统组成
泡沫灭火系统是一种常用于灭火的系统，它通过释放泡沫来抑制火灾。
泡沫灭火系统主要由以下几个组成部分组成：
1. 泡沫发生装置
泡沫发生装置是泡沫灭火系统中最关键的部分之一。
它通常由泡沫发生器和泡沫喷头组成。
泡沫发生器负责将水和泡沫剂混合，然后通过泵送系统送入喷头。
泡沫喷头则将泡沫喷射到火源上。
2. 压缩空气系统
压缩空气系统用于提供压力，将水和泡沫剂送入泡沫发生器进行混合。
它通常包括压缩空气罐、空气压缩机和压力传感器。
通过这一系统，泡沫灭火系统能够实现快速、高效地灭火。
3. 控制面板
控制面板是泡沫灭火系统的控制中心，它可以手动或自动启动系统。
控制面板通常包括启动按钮、停止按钮、压力指示器、故障报警器等组件，用户可以通过控制面板监控和操作系统的运行情况。
4. 泡沫储存罐
泡沫储存罐是用来存储泡沫剂的容器，通常位于泡沫灭火系统的储存区域。
泡沫储存罐的容量大小会根据需要进行设计，以确保系统能够在发生火灾时提供足够的泡沫。
5. 管道系统
管道系统连接泡沫发生装置、储存罐和喷头等部件，用于输送水、泡沫剂和压缩空气。
管道系统的布置和设计要符合灭火系统的需要，确保泡沫在火灾发生时能够迅速到达火源位置。
综上所述，泡沫灭火系统主要由泡沫发生装置、压缩空气系统、控制面板、泡沫储存罐和管道系统组成。
这些组成部分协同工作，能够有效地应对各类火灾，保障人员生命财产安全。
消防泡沫雨淋灭火系统
中国消防协会 China Fire Protection Association
中国消防协会 China Fire Protection Association
CFPA
泡沫•雨淋自动喷水灭火系统
四、系统各部件构成及用途——重要部件
泡沫喷头
中国消防协会 China Fire Protection Association
PT系列空气泡沫喷头 是用于固定式泡沫灭火系 统，能产生和喷洒空气泡 沫的灭火设备，当泡沫混 合液经输送管道通过空气 泡沫喷头时，形成低倍数 空气泡沫进行喷洒，实施 灭火。
中国消防协会 China Fire Protection Association
CFPA
泡沫•雨淋自动喷水灭火系统
四、系统各部件构成及用途——重要部件
隔膜雨淋报警阀工作原理
当保护区发生火警时， 通过火灾报警灭火控制器， 直接打开隔膜泡沫•雨淋阀 的电磁阀，使压力腔的水 快速排出，由于压力腔泄 压，从而作用与阀瓣下部 的水迅速推起阀瓣，水流 即进入工作腔，流向整个 管网喷水灭火(如值班人 员发现火警也可以手动打 开手动快开阀而实现泡沫• 雨淋阀的动作)，同时一 部分压力水流向报警管网， 使水力警铃发出铃声报警、 压力开关动作，给值班室 发出信号指示或直接启动 消防水泵供水。
CFPA
泡沫•雨淋自动喷水灭火系统
四、系统各部件构成及用途——重要部件
泡沫喷头工作原理
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Hale Waihona Puke 中国消防协会 China Fire Protection Association
建筑消防设施操作图解 ——泡沫▪雨淋灭火系统
CFPA
中国消防协会 China Fire Protection Association
泡沫•雨淋自动喷水灭火系统
1.泡沫•雨淋系统的组成
主要由泡沫比例混合装置、雨淋报警阀组、泵组、探测器、报警灭 火控制器、联动控制系统、洒水喷头和管道、阀门及附件等组成
角式隔膜泡沫• 雨淋阀
推杆式泡沫• 雨淋阀
直通式隔膜泡沫• 雨淋阀
CFPA
中国消防协会 China Fire Protection Association
泡沫•雨淋自动喷水灭火系统
四、系统各部件构成及用途——重要部件
隔膜雨淋报警阀 隔膜雨淋阀是 通过电动、机械 或其他方法进行 开启，使水能够 自动单方向流入 喷水系统，同时 给出报警信号的 一种供水控制阀。
CFPA
中国消防协会 China Fire Protection Association
泡沫•雨淋自动喷水灭火系统
四、系统各部件构成及用途——重要部件
隔膜雨淋报警阀工作原理 当保护区发生火警时， 通过火灾报警灭火控制器， 直接打开隔膜泡沫•雨淋 阀的电磁阀，使压力腔的 水快速排出，由于压力腔 泄压，从而作用与阀瓣下 部的水迅速推起阀瓣，水 流即进入工作腔，流向整 个管网喷水灭火(如值班 人员发现火警也可以手动 打开手动快开阀而实现泡 沫•雨淋阀的动作)，同时 一部分压力水流向报警管 网，使水力警铃发出铃声 报警、压力开关动作，给 值班室发出信号指示或直 接启动消防水泵供水。
CFPA
中国消防协会 China Fire Protection Association
泡沫•雨淋自动喷水灭火系统
四、系统各部件构成及用途——重要部件
泡沫喷头
PT系列空气泡沫喷头 是用于固定式泡沫灭火系 统，能产生和喷洒空气泡 沫的灭火设备，当泡沫混 合液经输送管道通过空气 泡沫喷头时，形成低倍数 空气泡沫进行喷洒，实施 灭火。
CFPA
中国消防协会 China Fire Protection Association
泡沫•雨淋自动喷水灭火系统
四、系统各部件构成及用途——重要部件
隔膜雨淋报警阀工作原理 隔膜雨淋阀是利用隔 膜上下运动实现阀瓣 的启闭。由隔膜将阀 分为压力腔、工作腔 和供水腔，由供水管 而来的压力水流作用 于隔膜下部阀瓣。同 时，也从控制管路经 单向阀进入压力腔而 作用于隔膜的上部， 由于上、下受水作用 面积的差异，保证了 隔膜泡沫•雨淋阀具有 良好的密封性。
CFPA
中国消防协会 China Fire Protection Association
泡沫•雨淋自动喷水灭火系统
四、系统各部件构成及用途——重要部件
泡沫喷头工作原理
泡沫喷头与固定式泡沫灭火系统配套使用，泡 沫喷头所需泡沫混合液有泡沫比例混合装置提供， 适用于3%或8%型低倍数泡沫混合液。 当泡沫混合液经由管道输送至泡沫喷头，在喷 头内部混合液与其吸入的空气充分混合，形成扩 散的雾化射流，触及喷头内壁、泡沫击散器等形 成涡流，并因此而发泡，成为低倍数泡沫，再经 伞型挡水盘，在其周围的保护面积内均匀的喷洒 泡沫，覆盖在燃烧物体的表面，窒息、冷却从而 扑灭火灾。
CFPA
中国消防协会 China Fire Protection Association
泡沫•雨淋自动喷水灭火系统
四、系统各部件构成及用途
CFPA
中国消防协会 China Fire Protection Association
泡沫•雨淋自动喷水灭火系统
四、系统各部件构成及用途——重要部件
泡沫•雨淋报警阀种类
CFPA
中国消防协会 China Fire Protection Association
泡沫•雨淋自动喷水灭火系统 三、系统工作流程图 发生火灾时，控制中心会 发出指令打开隔膜雨淋阀控 制管路上的电磁阀，隔膜雨 淋阀压力腔泄压，从而打开 隔膜雨淋阀。随后水力警铃 发出报警信号，压力开关动 作将信号反馈给泵控制柜启 动消防水泵，同时泡沫比例 混合装置上泡沫液控制阀打 开，通过末端泡沫喷头喷洒 灭火。
