一级圆柱齿轮减速器2016(1)
一级圆柱齿轮减速器工作原理
一级圆柱齿轮减速器工作原理
一级圆柱齿轮减速器是一种机械减速装置，主要用于降低旋转速度并增加扭矩。
其工作原理基于圆柱齿轮之间的啮合，将输入轴的高速旋转转换为输出轴的低速高扭矩旋转。
一级圆柱齿轮减速器通常由两个圆柱齿轮组成：驱动轮和从动轮。
驱动轮从输入轴传递动力，从动轮则将减速后的输出传递给输出轴。
这两个齿轮之间的啮合比决定了输出轴的旋转速度和扭矩。
在啮合中，驱动轮的齿轮牙与从动轮的齿轮缝合在一起，因此驱动轮的旋转会引起从动轮的旋转。
由于从动轮的齿轮比驱动轮的齿轮大，因此从动轮的旋转速度较慢，但扭矩较大。
这种减速效果能够满足许多实际应用，如车辆传动系统和工业机械设备。
除了圆柱齿轮之间的减速作用外，一级圆柱齿轮减速器还具有防止反向旋转的作用。
当输入轴停止或反向旋转时，从动轮上的齿轮与驱动轮的齿轮脱离啮合，从而防止了反向旋转。
总的来说，一级圆柱齿轮减速器是一种简单而有效的减速装置，其工作原理基于圆柱齿轮之间的啮合。
它能够将高速旋转转换为低速高扭矩旋转，并具有防止反向旋转的作用。
它广泛应用于各种机械设备中，确保了机械设备的正常运转。
一级圆柱齿轮减速器（含全套CAD图纸）
一、设计课题：设计带式输送机运输上的单级直齿圆柱齿轮减速器。
运输机连续工作，单 向运转载荷轻度震动，使用期限 8 年，每年 350 天，每天 8 小时，输送带运动 速度误差不超过 7%。
原始数据：运输带功率 P6（KW）运输带速度 V1.1（m/s）卷筒直径 D180（mm）设计任务要求：1. 减速器装配图纸一张（１号图纸）2. 轴、齿轮零件图纸各一张（２号或３号图纸）3. 设计说明书一份计算过程及计算说明一、传动方案拟定第三组：设计单级圆柱齿轮减速器和一级带传动１、工作条件：使用年限 8 年，工作为一班工作制，载 荷平稳，环境清洁。
２、原始数据：输送带功率 P=6KW；带速 V=1.1m/s；滚筒直径 D=180mm；方案拟定：采用Ｖ带传动与齿轮传动的组合，即可满足传动比 要求，同时由于带传动具有良好的缓冲，吸振性能，适应大 起动转矩工况要求，结构简单，成本低，使用维护方便。
1.电动机2. 4.连轴器3.圆柱齿轮减速器5.滚筒6.运输带二、电动机选择1、电动机类型和结构的选择：选择Y系列三相异步电 动机，此系列电动机属于一般用途的全封闭自扇冷电 动机，其结构简单，价格低廉，维护方便，适用于无 特殊要求的各种机械设备。
2、电动机容量选择：电动机所需工作功率为：式：(1)Ｐd＝ＰＷ／ηa (kw)由式(2)：ＰＷ＝ＦV/1000(KW)因此 Pd=FV/1000ηa (KW)由电动机至运输带的传动总效率为：η 总=η1 2 ×η２ 3 ×η３×η5式中：η1、η2、η3、η5、分别为轴承、齿轮传动、联轴 器和卷筒的传动效率。
取 η１=0.98，η２＝0.97， η３＝０.９７，η5＝0.96则： η 总=0.97 2 ×0.98 3 ×0.97×0.96=0.82所以：电机所需的工作功率：Pd = FV/1000η 总=(5500×1.1)/(1000×0.82)=7.3(kw)3、确定电动机转速卷筒工作转速为：n卷筒＝60×1000∙V/（π∙D）=(60×1000×1.1)/（180∙π）=116.7 r/min根据手册Ｐ７表１推荐的传动比合理范围，取圆柱齿轮传动一级减速器传动比范围Ｉ’=3～7。
一级圆柱齿轮减速器 doc
一级圆柱齿轮减速器 doc
一级圆柱齿轮减速器是指一级减速器，即一个齿轮和一个减速器组成的减速器。
一级
圆柱齿轮减速器的功能就是将主动轴的输入动力，经过减速器的调整，输出到从动轴上，
从而达到减速的目的。
一级圆柱齿轮减速器的结构由主动齿轮、定子、轴承、平台座等部件组成。
主动齿轮
的作用是将驱动力输入到定子上，再通过滚动轴承实现减速;定子是一个支承圆柱齿轮的座，负责将传动速度转换成另一局部的转速;轴承用来将旋转动力输送给从动轴;平台座作
为安装主动齿轮和定子的支承，外壳作为机械结构的保护外壳，帮助衔接装配整台机器。
一级圆柱齿轮减速器拥有紧凑的设计、低噪音及高效能的优点，因此广泛应用在食品、金属、电子、包装机械等行业的传动装置当中。
由于齿轮的磨损，它的使用寿命较短;此外，减速器的安装和维护也需要花费一定的时间和精力。
总之，一级圆柱齿轮减速器由于其紧凑、低噪音和高效能的优点而备受欢迎，是传动
装置中的重要组成部分。
然而，随着时间的推移，其受损率和维护费用都较高，因此，在
安装它前，应充分考虑它的优缺点，选择最适合的产品。
一级单级圆柱齿轮减速器说明书
一级单级圆柱齿轮减速器说明书一级单级圆柱齿轮减速器是一种常用的传动装置，被广泛应用于各种机械设备中。
它通过齿轮的啮合来实现传动的目的，将高速旋转的输入轴转换为低速高扭矩的输出轴。
本篇说明书将详细介绍一级单级圆柱齿轮减速器的结构、工作原理、安装要点以及维护保养等方面的内容，以帮助读者对其有更全面的了解和正确的使用。
一、结构介绍一级单级圆柱齿轮减速器由输入轴、输出轴、齿轮、轴承、外壳等部分组成。
其主要部件是两个相互啮合的圆柱齿轮，一个为输入轴上的驱动齿轮，另一个为输出轴上的从动齿轮。
它们通过齿轮啮合的角度和齿轮的齿数来实现不同的减速比。
二、工作原理当输入轴以一定的转速带动驱动齿轮旋转时，通过齿轮的啮合作用，从动齿轮也开始旋转。
由于从动齿轮的齿数较大，因此它转速较低，但扭矩较大。
这样就实现了输入轴高速旋转到输出轴低速高扭矩的转换。
三、安装要点1. 在安装前，应先清理减速器内部的油污和杂物，保持清洁。
2. 安装时应注意减速器的方向和位置，确保输入轴和输出轴的轴线对称，保持正确的啮合角度和齿轮间隙。
3. 在连接输入轴和输出轴时，应使用合适的联轴节或刚性联接件，保证转动的稳定性和可靠性。
4. 安装完成后，应检查并调整齿轮的啮合程度，确保减速器的工作顺畅。
四、维护保养1. 定期更换齿轮减速器内部的润滑油，并注意油品的选择与规定。
2. 清洁减速器表面的杂物和灰尘，并定期检查减速器的工作状态，如有异常应及时处理。
3. 轴承和齿轮的润滑脂应保持适当的润滑，不得过多或过少。
4. 若发现齿轮出现磨损或断裂等问题，应及时更换或修复，以免影响减速器的正常工作。
通过本篇说明书的详细介绍，相信读者对一级单级圆柱齿轮减速器有了更全面的认识。
在使用和维护中，我们应该严格按照要求进行操作，注意安装要点和维护保养的工作，从而提高减速器的工作效率和使用寿命，确保机械设备的正常运行。
一级圆柱齿轮减速器
一级圆柱齿轮减速器一、减速箱的工作原理一级圆柱齿轮减速器是通过装在箱体内的一对啮合齿轮的转动，动力从一轴传至另一轴，实现减速的，如图2-1齿轮减速器结构图所示。
动力由电动机通过皮带轮（图中未画出）传送到齿轮轴，然后通过两啮合齿轮（小齿轮带动大齿轮）传送到轴，从而实现减速之目的。
由于传动比i = n 1 / n 2 ，则从动轴的转速n 2 = z 1 / z 2×n 1。
减速器有两条轴系——两条装配线，两轴分别由滚动轴承支承在箱体上，采用过渡配合，有较好的同轴度，从而保证齿轮啮合的稳定性。
端盖嵌入箱体内，从而确定了轴和轴上零件的轴向位置。
装配时只要修磨调整环的厚度，就可使轴向间隙达到设计要求。
图2-1 齿轮减速器结构图箱体采用分离式，沿两轴线平面分为箱座和箱盖，二者采用螺栓连接，这样便于装修。
为了保证箱体上安装轴承和端盖的孔的正确形状，两零件上的孔是合在一起加工的。
装配时，它们之间采用两锥销定位，销孔钻成通孔，便于拔销。
箱座下部为油池，内装机油，供齿轮润滑。
齿轮和轴承采用飞溅润滑方式，油面高度通过油面观察结构观察。
通气塞是为了排放箱体内的挥发气体，拆去小盖可检视齿轮磨损情况或加油。
油池底部应有斜度，放油螺塞用于清洗放油，其螺孔应低于油池底面，以便放尽机油。
箱体前后对称，两啮合齿轮安置在该对称平面上，轴承和端盖对称分布在齿轮的两侧。
箱体的左右两边有四个成钩状的加强肋板，作用为起吊运输。
二、减速器的装配示意图装配示意图是在机器或部件拆卸过程轴测图所画的记录图样，是绘制装配图和重新进行装配的依据。
它所表达的内容主要是各零件之间的相对位置、装配与连接关系、传动路线和工作情况等。
在全面了解后，可以画出部分装配示意图。
只有在拆卸之后才能显示出零件间的装配关系，因此应该一边拆卸，一边补充、完成装配示意图。
装配示意图的画法没有严格的规定，通常用简单的线条画出零件的大致轮廓。
画装配示意图时，对零件的表达一般不受前后层次的限制，其顺序可以从主要零件着手，依此按装配顺序把其它零件逐个画出。

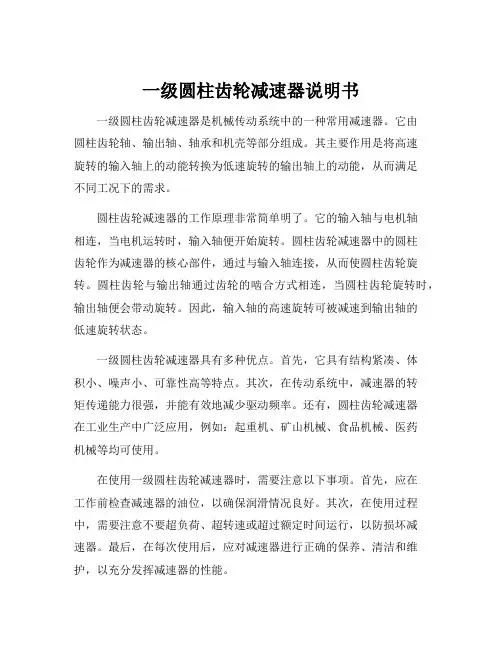

一级圆柱齿轮减速器说明书
一级圆柱齿轮减速器说明书
一级圆柱齿轮减速器是机械传动系统中的一种常用减速器。
它由
圆柱齿轮轴、输出轴、轴承和机壳等部分组成。
其主要作用是将高速
旋转的输入轴上的动能转换为低速旋转的输出轴上的动能，从而满足
不同工况下的需求。
圆柱齿轮减速器的工作原理非常简单明了。
它的输入轴与电机轴
相连，当电机运转时，输入轴便开始旋转。
圆柱齿轮减速器中的圆柱
齿轮作为减速器的核心部件，通过与输入轴连接，从而使圆柱齿轮旋转。
圆柱齿轮与输出轴通过齿轮的啮合方式相连，当圆柱齿轮旋转时，输出轴便会带动旋转。
因此，输入轴的高速旋转可被减速到输出轴的
低速旋转状态。
一级圆柱齿轮减速器具有多种优点。
首先，它具有结构紧凑、体
积小、噪声小、可靠性高等特点。
其次，在传动系统中，减速器的转
矩传递能力很强，并能有效地减少驱动频率。
还有，圆柱齿轮减速器
在工业生产中广泛应用，例如：起重机、矿山机械、食品机械、医药
机械等均可使用。
在使用一级圆柱齿轮减速器时，需要注意以下事项。
首先，应在
工作前检查减速器的油位，以确保润滑情况良好。
其次，在使用过程中，需要注意不要超负荷、超转速或超过额定时间运行，以防损坏减
速器。
最后，在每次使用后，应对减速器进行正确的保养、清洁和维护，以充分发挥减速器的性能。
总之，一级圆柱齿轮减速器是一种高效、可靠的机械传动系统，
其应用范围广泛、性能优越。
在使用中，应注意正确使用、正确维护、正确保养，以延长减速器的使用寿命。
一级圆柱齿轮减速器设计
一级圆柱齿轮减速器设计一级圆柱齿轮减速器设计摘要：齿轮减速器在各行各业中十分广泛地使用着，是一种不可缺少的机械传动装置。
当前减速器普遍存在着体积大、重量大或者传动比大而机械效率过低的问国外的减速器以德国、丹麦和日本处于领先地位特别在材料和制造工艺方面占据优势减速器工作可靠性好使用寿命长。
关键词：圆柱齿轮;减速器;设计一、概述减速器是一种由封闭在刚性壳体内的齿轮传动、蜗杆传动或齿轮―蜗杆传动所组成的独立部件，常用在动力机与工作机之间作为减速的传动装置;在少数场合下也用作增速的传动装置，这时就称为增速器。
减速器由于结构紧凑、效率较高、传递运动准确可靠、使用维护简单，并可成批生产，故在现代机械中应用很广。
减速器类型很多，按传动级数主要分为：单级、二级、多级;按传动件类型又可分为：齿轮、蜗杆、齿轮-蜗杆、蜗杆-齿轮等。
二、一级圆柱齿轮减速器结构设计本设计主要为一级圆柱齿轮减速器的设计，轴的设计，滚动轴承的选择及验算，键的选择及强度校核，润滑油及润滑方式的选择，密封方式的选择以及联轴器型号的'选择。
箱体是减速器中较为复杂的一个零件，设计时应力求各零件之间配置恰当，并且满足强度，刚度，寿命，工艺、经济性等要求，以期得到工作性能良好，便于制造，重量轻，成本低廉的机器。
箱体(盖)的材料：由于本课题所设计的减速器为普通型，故常用HT15-33灰铸铁制造。
这是因为铸造的减速箱刚性好，易得到美观的外形，易切削，适应于成批生产箱体的设计计算。
三、减速器优化设计数学模型(一)接触承载能力如图1所示。
一对变位齿轮传动的接触承载能力可用只与啮合参数有关的接触承载能力系数φ表示，其函数形式为(图1)：式中：a'―啮合中心距;u―齿数比;β―分度圆螺旋角;αt―端面压力角;α't―端面啮合角;Kv―动载系数;Kv=1+0.07vz1/100;v―齿轮圆周速度;z1―小齿轮齿数。
由上式可知，齿轮的接触承载能力系数φ仅与u、β、α't有关，当啮合中心距a'和模数m已定时，端面啮合角α't的表达式为：cosα't=z1+z2z1+z2+2yt cosα t 式中：yt―中心距分离系数，yt(a'-a)/m;a―标准中心距。
一级圆柱齿轮减速器设计说明书(简)
一级圆柱齿轮减速器设计说明书(简)一、设计目标设计一个一级圆柱齿轮减速器，以实现特定的减速比和输出转矩要求。
减速器需要具备高效率、稳定性、耐用性和安全性等特点。
二、设计原理1、减速比计算：根据输入输出转速要求，计算所需的减速比。
减速比为输出转速与输入转速的比值。
2、模块选择：根据减速比和输出转矩要求，选择适当的齿轮模块。
3、齿轮选型：根据齿轮模块参数和输入转速、输出转矩要求，选择合适的齿轮尺寸。
4、结构设计：设计减速器的结构，包括齿轮的布局、支撑结构和润滑系统等。
5、强度校核：根据输入转矩和齿轮尺寸，进行强度校核，确保减速器在工作条件下不会发生破坏。
三、设计步骤1、确定输入输出转速要求。
2、计算减速比。
3、选择合适的齿轮模块。
4、根据选定的齿轮模块，选择合适的齿轮尺寸。
5、设计齿轮布局和支撑结构。
6、设计润滑系统。
7、进行强度校核。
8、绘制减速器工程图纸。
四、设计参数1、输入转速：[输入转速]2、输出转速：[输出转速]3、减速比：[减速比]4、输出转矩：[输出转矩]5、齿轮模块：[齿轮模块]6、输入功率：[输入功率]7、齿轮材料：[齿轮材料]8、齿轮布局：[齿轮布局]9、支撑结构：[支撑结构]10、润滑方式：[润滑方式]五、设计计算1、减速比计算公式：减速比 = 输出转速 / 输入转速2、齿轮尺寸计算公式：详见附件13、齿轮强度校核公式：详见附件2六、附件1、附件1：齿轮模块选择表格2、附件2：齿轮强度校核公式及计算示例七、法律名词及注释1、版权：指作者对其作品享有的法律保护权，包括复制、发行、展览、表演等权利。
2、专利：指对发明的独占性权利，使专利持有人能够防止他人在权利保护期内对该发明进行制造、使用、销售、许诺销售或引入。
3、商标：指能够区别商品和服务来源的符号，如标志、字母、数字、颜色等，用于识别和区分商品和服务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 工程图学实践课程内容及要求；-1.1课程内容工程图学实践课程内容包含二部分：1．绘制一级圆柱齿轮减速器的装配图及主要零件的零件图了解减速器功能、工作原理及应用。
学习装配图、零件图的画图和读图方法，学习标准件的规定画法、标准件选用原则、标准件技术手册的查阅与使用方法，完成一级圆柱齿轮减速器装配图的绘制（A1图纸），大齿轮及大齿轮轴的零件图的绘制（A3图纸），完成主要零件的草图（分四类：大齿轮轴系零件、小齿轮轴系零件、箱体及其附件、箱盖及其附件）。
2．计算机绘图（二维软件AutoCAD、三维软件Inventor）。
学习二维软件AutoCAD的基本绘图命令（直线、圆、圆弧、正多边形、矩形、多段线、剖面线等）、编辑命令（删除、移动、复制、缩放、拉伸、旋转、修剪、倒角、圆角等）、尺寸标注（线性、半径、直径、尺寸样式）、文字注释、打印，完成零件图形的绘制。
学习三维软件Inventor，应用“拉伸”和“旋转”工具创建基于草图的特征；应用“圆角”、“倒角”、“打孔”、“螺纹”、“抽壳”和“阵列”工具创建放置特征；应用“工作轴”、“工作平面”和“工作点”工具，创建工作特征；应用工程图工具，创建和编辑工程图；在装配模型中给零部件添加和编辑装配约束；完成轴的三维模型及零件工程图。
1.2要求及考评原则1．要求根据一级圆柱齿轮减速器部件的特点及复杂性，装配图用主视、俯视、左视三个视图表达。
减速器的工作原理及主要装配关系体现在两个传动轴上，这两个传动轴上的零件为主要装配线，应首先表达出来，故首先从绘制减速器俯视图的草图（草图并非潦草的意思，草图是设计的初稿及基础，草图中工程图的内容必须表达清楚，粗细线型分明），完成时间第4周前。
绘制减速器主视图，必须保证与俯视图长度对应关系，同时需要表达的次装配关系为上下箱体的连接关系、定位关系、检查孔及通气阀的装配关系、油面观察结构的装配关系、放油螺塞的装配关系，在主视图设计的过程中，如与俯视图有矛盾的地方，修改俯视图。
完成时间第6周前。
设计大齿轮及大齿轮轴的零件图。
以下任务4选1（大齿轮轴系零件、小齿轮轴系零件、箱体及其附件、箱盖及其附件，零件草图）完成时间第8周前。
零件测绘，完成指定零件的测绘及零件草图，第8周前。
绘制减速器左视图草图，将主、俯视图未表达清楚的零件主要结构及次要装配关系表达清楚，完成时间第9周前。
完成减速器装配、零件工作图，完成时间第12周前。
2．分组及提交自愿结合2-3人为一个小组。
减速器设计方案小组讨论，最终每组只能有一个方案，即每组所有成员的减速器装配图、轴、大齿轮的零件图必须一致，分别完成大齿轮轴系零件、小齿轮轴系零件、箱体及其附件、箱盖及其附件的零件草图，整个小组构成一套减速器零件草图。
每个同学提交的作业包括：✧减速器装配工作图（A1图纸）及减速器草图；✧轴、大齿轮的零件工作图（A3图纸）及零件草图；✧四选一：大齿轮轴系零件、小齿轮轴系零件、箱体及其附件、箱盖及其附件的零件草图；✧零件测绘草图;✧交图截止时间，第12周周三5：00。
过期一律不通过。
3．考评原则减速器设计80分，（其中平时分30分，装配图和零件工作图50分），计算机绘图20分（平时考勤及考试）。
1）平时考评（30分）✧图纸中间设计环节10分。
按时完成每次的设计任务，查图时给分，缺勤者不得分；✧答辩环节20分。
主要在查图时根据设计图纸提问（可以以讲解自己的设计方案替代回答问题）；2）图纸考评（50分）装配图和零件工作图评分原则：表达方案正确，投影正确、图线清晰、尺寸标注正确、技术要求书写正确，线条粗细分明、文字规范。
✧装配图30分⏹布局合理、线条规范10分；⏹投影正确、尺寸标注正确、技术要求书写正确，错误每处0.5分；✧零件图20分⏹轴、齿轮工作图8分；⏹零件测绘及减速器零件草图12分。
计算机绘图评分原则（20分）：计算机绘图课程安排在每周三5~8节（4~10周，机电楼机房），根据作业、考试给分，缺勤一次扣2分。
2 一级圆柱齿轮减速器相关知识2.1 减速箱的工作原理一级圆柱齿轮减速器是通过装在箱体内的一对啮合齿轮的转动，动力从一根轴传至另一根轴，实现减速的，如图1所示。
动力由电动机通过皮带轮（图中未画出）传送到齿轮轴，然后通过两啮合齿轮（小齿轮带动大齿轮）传送到轴，从而实现减速的目的。
由于传动比i = n1 / n2，则从动轴的转速n2 = z1 / z2×n1。
减速器有两条轴系——两条主装配线，两轴分别由滚动轴承支承在箱体上，采用过渡配合，有较好的同轴度，从而保证齿轮啮合的稳定性。
端盖嵌入箱体内，从而确定了轴和轴上零件的轴向位置。
装配时只要修磨调整环的厚度，就可使轴向间隙达到设计要求。
减速器外形图减速器内部结构减速器分解图图1 齿轮减速器箱体采用分离式，沿两轴线平面分为箱座和箱盖，二者采用螺栓连接，这样便于装修。
为了保证箱体上安装轴承和端盖的孔的正确形状，两零件上的孔是合在一起加工的。
装配时，它们之间采用两锥销定位，销孔钻成通孔，便于拔销。
箱座下部为油池，内装机油，供齿轮润滑。
齿轮和轴承采用飞溅润滑方式，油面高度通过油面观察结构观察。
通气塞是为了排放箱体内的挥发气体，拆去小盖可检视齿轮磨损情况或加油。
油池底部应有斜度，放油螺塞用于清洗放油，其螺孔应低于油池底面，以便放尽机油。
箱体前后对称，两啮合齿轮安置在该对称平面上，轴承和端盖对称分布在齿轮的两侧。
箱体的左右两边有四个成钩状的加强肋板，作用为起吊运输。
2.2 减速器的装配示意图装配示意图是在机器或部件拆卸过程中所画的记录图样，是绘制装配图和重新进行装配的依据。
它所表达的内容主要是各零件之间的相对位置、装配与连接关系、传动路线和工作情况等。
在全面了解后，可以画出部分装配示意图。
只有在拆卸之后才能显示出零件间的装配关系，因此应该一边拆卸，一边补充、完成装配示意图。
装配示意图的画法没有严格的规定，通常用简单的线条画出零件的大致轮廓。
画装配示意图时，对零件的表达一般不受前后层次的限制，其顺序可以从主要零件着手，依此按装配顺序把其它零件逐个画出。
装配示意图画好后，对各个零件编上序号并列表登记。
应注意图、表、零件标签上的序号、名称要一致。
图2给出了减速器的装配示意图，可供参考。
零件序号横线上方的为零件序号和名称（或标准件规格尺寸）。
图2 减速器装配示意图2.3 减速器的拆卸顺序拆卸之前，要先清除表面的尘土及污垢，然后按拆卸的顺序给所有零、部件编号，并登记名称和数量，然后分类、分组保管，避免产生混乱和丢失；拆卸时避免随意敲打以免造成破坏，并防止碰伤、变形等，以使再装配时仍能保证减速器正常运转，对于不可拆的零件，如过渡配合或过盈配合的零件则不要轻易拆下。
拆卸顺序为：拆卸箱体与箱盖联连螺栓，卸下箱盖→拆卸各轴两边的轴承端盖→拆卸高速轴轴系，再拆卸低速轴系→拆卸其它附件如油标、油塞等，如图3所示。
图3 轴系零件的拆装2.4 一级圆柱齿轮减速器装配图的画法1. 仔细分析，对所画对象做到心中有数在画装配图之前，要对现有资料进行整理和分析，进一步搞清装配体的用途、性能、结构特点以及各组成部分的相互位置和装配关系，对其它完整形状做到心中有数。
2. 确定表达方案根据装配图的视图选择原则，确定表达方案，建议用A1图幅，1：1比例绘制。
对一级圆柱齿轮减速器其表达方案可考虑为：减速器放置位置应符合工作位置，投影方向选择时要考虑让主视图充分反映减速器的外观形状，如图4所示。
主视图重点表达外形，同时对右边螺栓连接及放油螺塞连接采用局部剖视，这样不但表达了这两处的装配连接关系，同时对箱体右边和下边壁厚进行了表达，而且油面高度及大齿轮的浸油情况也一目了然；左边可对销钉连接及油标结构进行局部剖视，表达出这两处的装配连接关系；上边可对透气装置采用局部剖视，表达出各零件的装配连接关系及该结构的工作情况。
图4主视图选择方向俯视图采用沿结合剖切的画法，将内部的装配关系以及零件之间的相互位置清晰地表达出来，同时也表达出齿轮的啮合情况、回油槽的形状以及轴承的润滑情况。
如图5所示。
图5俯视图选择方向左视图可采用外形图或局部视图，主要表达外形。
可以考虑在其上作局部剖视，表达出安装孔的内部结构，以便于标注安装尺寸。
另外，还可用局部视图表达出螺栓台的形状。
如图6所示。
图6 左视图选择方向3．减速器主要结构画装配图时应表达清楚装配体上各个结构及零件的装配关系。
（1）两轴系结构（主装配线，俯视图体现）由于采用直齿圆柱齿轮，不受轴向力，因此两轴均由滚动轴承支承。
轴向位置由端盖确定，而端盖嵌入箱体上对应槽中，两槽对应轴上装有八个零件，如图7所示，其尺寸A等于各零件尺寸之和。
为了避免积累误差过大，保证装配要求，轴上装有一个调整环，装配时修磨该环的厚度g使其总间隙达到要求0.1±0.02。
因此，几台减速器之间零件不要互换，测绘过程中各组零件切勿放乱。
图7 轴向相关尺寸（2）油封装置（主装配线，俯视图体现）轴从透盖孔中伸出，该孔与轴之间留有一定间隙。
为了防止油向外渗漏和灰尘进入箱体内，端盖内装有毛毡密封圈，此圈紧紧套在轴上，其尺寸和装配关系如图8所示。
图8端盖内油封结构（3）轴套（挡圈）的作用及尺寸（主装配线，俯视图体现）轴套（挡圈）用于齿轮的轴向定位，它是空套在轴上的，因此内孔应大于轴径。
齿轮端面必须超出轴肩，以确定齿轮与轴套接触，从而保证齿轮轴向位置的固定，如图7所示。
（4）油面观察结构（次装配线，主视图体现）通过油面指示片上透明玻璃的刻线，可看到油池中储油的高度。
当储油不足时，应加油补足，保证齿轮的下部浸入油内，从而满足齿轮啮合和轴承的润滑。
油面观察结构的画法如图9所示，垫片厚1mm，剖面可涂黑（装配图规定画法）。
箱体上安装油面指示片结构的螺孔不能钻通，避免机油向外渗漏。
图9 油面观察结构（5）检查孔和透气装置（次装配线，主视图体现）为检查传动零件的啮合情况，并向箱内注入润滑油，应在箱体的适当位置设置检查孔。
通常检查孔设在上箱盖顶部能直接观察到齿轮啮合部位处。
检查孔的视孔盖板多为长方形，平时用螺钉固定在箱盖上，盖板下垫有纸质密封垫片，以防漏油。
当减速器工作时，由于磨擦而产生热，箱体内温度就会升高而引起挥发气体和热膨胀，导致箱体内压力增高。
因此，在顶部设计有透气装置，通过通气塞的小孔使箱体内的热量能够排出，从而避免箱体内的压力增高。
检查孔和通气塞的装配关系如图10所示。
图10透气装置（6）输入轴锥体上键槽的画法（主装配线，俯视图体现）如图11所示，注意A-A剖切平面位置取在槽长度方向的中间位置。
图11 锥轴上键槽的画法（7）螺塞的作用及尺寸（次装配线，主视图体现）放油螺塞用于清洗放油，其螺孔应低于油池底面，以便放尽机油。
其结构及尺寸如图12所示。
