SBA-16 毕业小论文
《SBA-16及沸石改性的HKUST-1用于CO2吸附性能研究》范文

《SBA-16及沸石改性的HKUST-1用于CO2吸附性能研究》篇一SBA-16及沸石改性HKUST-1在CO2吸附性能研究中的应用一、引言随着全球气候变化问题日益严峻,减少大气中二氧化碳(CO2)的排放已成为当前环境保护和可持续发展领域的重点研究课题。
为了实现这一目标,研究开发高效的CO2吸附材料成为了科研人员的重要任务。
其中,SBA-16和沸石改性的HKUST-1因其在CO2吸附方面展现出的良好性能,成为研究的热点。
本文旨在研究这两种材料在CO2吸附性能方面的应用及其潜在机理。
二、SBA-16材料及其CO2吸附性能SBA-16是一种具有高比表面积和有序介孔结构的硅基材料,因其独特的结构特性在CO2吸附领域具有广泛应用。
研究表明,SBA-16的介孔结构有利于提高其与CO2分子的相互作用,从而提高CO2的吸附能力。
此外,SBA-16的化学稳定性使其在高温、高湿等恶劣环境下仍能保持良好的吸附性能。
三、沸石改性的HKUST-1材料及其CO2吸附性能HKUST-1是一种铜基金属有机骨架(MOF)材料,具有良好的CO2吸附性能。
然而,其在实际应用中仍存在一些局限性,如稳定性较差等。
为了改善这一状况,研究人员通过沸石改性HKUST-1,以提高其结构稳定性和CO2吸附性能。
改性后的HKUST-1具有更高的比表面积和更强的CO2吸附能力,使其在CO2吸附领域具有更好的应用前景。
四、SBA-16及沸石改性HKUST-1的CO2吸附性能研究本研究采用SBA-16及沸石改性的HKUST-1作为研究对象,通过实验和理论计算相结合的方法,研究其在CO2吸附性能方面的表现。
首先,我们通过X射线衍射(XRD)、扫描电子显微镜(SEM)等手段对材料的结构和形貌进行表征。
然后,在实验室条件下进行CO2吸附实验,观察并记录材料的CO2吸附性能。
此外,我们还利用量子化学计算方法,从理论上分析材料与CO2分子之间的相互作用机理。
五、实验结果与讨论通过实验和理论计算,我们得到了以下结果:1. SBA-16和沸石改性的HKUST-1均具有较高的CO2吸附能力,其中沸石改性的HKUST-1的吸附性能更为优异。
《SBA-16及沸石改性的HKUST-1用于CO2吸附性能研究》范文

《SBA-16及沸石改性的HKUST-1用于CO2吸附性能研究》篇一SBA-16及沸石改性HKUST-1在CO2吸附性能研究中的应用一、引言随着全球气候变化和环境污染问题日益严重,减少温室气体排放、特别是减少二氧化碳(CO2)的排放,已成为当今社会的重要议题。
为了应对这一挑战,研究者们正在积极寻找高效的CO2吸附材料。
其中,SBA-16及沸石改性的HKUST-1因其独特的结构和良好的吸附性能,在CO2吸附领域展现出巨大的潜力。
本文旨在探讨SBA-16及沸石改性的HKUST-1在CO2吸附性能方面的研究与应用。
二、SBA-16材料及其CO2吸附性能SBA-16是一种具有高比表面积和有序介孔结构的材料,其独特的结构使其在CO2吸附领域具有显著优势。
研究表明,SBA-16的孔径和表面化学性质对其CO2吸附性能具有重要影响。
首先,SBA-16的介孔结构提供了大量的吸附位点,有利于CO2分子的快速扩散和吸附。
此外,其高比表面积使得SBA-16具有更高的吸附容量。
通过引入亲CO2的化学基团,可以进一步增强SBA-16对CO2的吸附能力。
三、沸石改性的HKUST-1材料及其CO2吸附性能HKUST-1是一种常见的金属有机骨架(MOF)材料,具有良好的CO2吸附性能。
然而,其稳定性及循环使用性能有待提高。
通过沸石改性,可以优化HKUST-1的结构和性能,提高其CO2吸附能力及循环稳定性。
沸石改性HKUST-1的方法主要是通过将沸石的骨架结构与HKUST-1的金属离子相结合,从而增强HKUST-1的稳定性。
同时,引入沸石表面的亲CO2基团,可以提高HKUST-1对CO2的吸附能力。
此外,沸石改性还可以改善HKUST-1的孔结构和表面性质,有利于提高其循环使用性能。
四、SBA-16及沸石改性的HKUST-1在CO2吸附性能方面的比较研究通过对SBA-16及沸石改性的HKUST-1进行CO2吸附性能的比较研究,我们发现:1. SBA-16具有较高的CO2吸附容量和快速扩散性能;2. 沸石改性的HKUST-1在提高稳定性和循环使用性能方面具有优势;3. 通过结合两种材料的优点,可以进一步优化CO2吸附性能。
《2024年SBA-16及沸石改性的HKUST-1用于CO2吸附性能研究》范文

《SBA-16及沸石改性的HKUST-1用于CO2吸附性能研究》篇一SBA-16及沸石改性HKUST-1在CO2吸附性能研究中的应用一、引言随着全球气候变化和环境污染问题日益严重,减少温室气体排放,特别是二氧化碳(CO2)的排放,已成为全球关注的焦点。
在众多减排技术中,吸附法因其高效、低成本等优点备受关注。
SBA-16及沸石改性的HKUST-1等新型多孔材料因其高比表面积和良好的吸附性能,在CO2吸附领域具有广阔的应用前景。
本文旨在研究SBA-16及沸石改性的HKUST-1在CO2吸附性能方面的应用,为进一步推动其在实际环境治理中的应用提供理论支持。
二、SBA-16及HKUST-1简介SBA-16和HKUST-1均为多孔材料,具有高比表面积和良好的吸附性能。
SBA-16是一种具有三维立方结构的介孔硅基材料,其孔径大小可调,具有较高的热稳定性和化学稳定性。
HKUST-1是一种铜基沸石型金属有机骨架(MOF)材料,具有较高的CO2吸附容量和良好的再生性能。
三、沸石改性HKUST-1的制备及表征针对HKUST-1在CO2吸附过程中的不足,本文采用沸石对其进行改性。
通过控制合成条件,制备出不同沸石含量的改性HKUST-1材料。
利用XRD、SEM、BET等手段对改性前后的材料进行表征,结果表明,沸石的成功引入使得HKUST-1的孔道结构更加丰富,比表面积和吸附性能得到进一步提升。
四、SBA-16及改性HKUST-1的CO2吸附性能研究1. 实验方法:在恒温条件下,分别对SBA-16、改性HKUST-1及原始HKUST-1进行CO2吸附实验。
通过改变温度、压力等条件,探究各材料的CO2吸附性能。
2. 实验结果:实验结果表明,SBA-16和改性HKUST-1均具有良好的CO2吸附性能。
其中,改性HKUST-1由于沸石的引入,其CO2吸附量较原始HKUST-1有所提高。
此外,SBA-16因其高比表面积和三维立方结构,也表现出优异的CO2吸附性能。
氨基功能化SBA-16对CO2的动态吸附特性

氨基功能化SBA-16对CO2的动态吸附特性史晶金;刘亚敏;陈杰;张瑜;施耀【摘要】采用浸渍法将四乙烯五胺(TEPA)负载到介孔分子筛SBA-16的孔道内,形成功能化的介孔材料用于CO2的吸附.利用X射线衍射(XRD)、透射电镜(TEM)、氮气物理吸附-脱附和热重分析(TGA)等方法对样品进行了表征.通过动态吸附对不同TEPA浸渍量的SBA-16的CO2吸附性能和再生性能进行研究.结果表明:修饰后的SBA-16仍然保持有序的孔道结构,但样品的孔道有序度降低,比表面积、孔容、平均孔径都减小.样品对CO2的饱和吸附容量和穿透吸附容量随着TEPA浸渍量的增加而增加.60℃时,30%TEPA浸渍量的样品的穿透吸附容量和饱和吸附容量达到最大,分别为0.625和0.973 mmol·g-1.在60-80℃,样品的动态吸附性能稳定.经过20次吸附-脱附循环后,样品的饱和吸附容量仅降低了6.45%.采用失活模型对CO2的吸附穿透曲线进行模拟,该模型能够很好地模拟样品对CO2的吸附过程.【期刊名称】《物理化学学报》【年(卷),期】2010(026)011【总页数】7页(P3023-3029)【关键词】SBA-16;动态;穿透曲线;失活模型;CO2吸附【作者】史晶金;刘亚敏;陈杰;张瑜;施耀【作者单位】浙江大学工业生态与环境研究所,杭州,310028;浙江大学工业生态与环境研究所,杭州,310028;浙江大学工业生态与环境研究所,杭州,310028;浙江大学工业生态与环境研究所,杭州,310028;浙江大学工业生态与环境研究所,杭州,310028【正文语种】中文【中图分类】O647Abstract: Novel CO2adsorbents for CO2removal were prepared by introducing tetraethylenepentamine(TEPA)into SBA-16 type mesoporous silica using a post-synthetic impregnation method.The properties of the mesoporous materials before and after surface modification were characterized by X-ray diffraction(XRD),transmission electron microscopy(TEM),thermal gravimetric analysis(TGA),and N2adsorption-desorption.We confirmed that TEPA was loaded onto the surface of the channels in the mesoporous materials.The surface area,pore size,and pore volume of TEPA-loaded SBA-16 decreased with an increase in TEPA loading while its fundamental pore structure was unchanged.The dynamic adsorption of CO2onto TEPA-loaded SBA-16 as well as its regeneration property was studied in a packed column.The total adsorption capacity and breakthrough capacity increased when the amount of loaded TEPA increased from 10%to 30%(w).The sample impregnated with 30%TEPA showed the highest breakthrough capacity and total adsorption capacity of about 0.625 and 0.973 mmol·g-1at 60 ℃,respectively.From 60℃to 80℃,the CO2dynamic adsorption behavior of TEPA-loaded SBA-16 was stable.The total adsorption capacity of CO2on TEPA-loaded SBA-16 dropped slightly(6.45%)after 20 adsorption-desorption regeneration cycles.Their CO2adsorption behavior was also investigated using the deactivation model,which showed an excellent predictive capability for thebreakthrough curves.Key Words: SBA-16;Dynamic;Breakthrough curve;Deactivation model;CO2adsorption随着温室效应的日益凸显,温室气体CO2的捕集和分离引起了全球性的关注[1-2].烟道气是工业生产中CO2的主要排放源,对烟道气中的CO2进行捕集和分离是促进CO2减排的一项重要环保任务.目前,用于烟道气中CO2的捕集与分离方法主要有溶剂吸收法、膜分离法、低温蒸馏法和吸附法[2-3].液态胺溶液吸收CO2是工业生产中脱除二氧化碳的常见方法.液态胺吸收技术比较成熟,吸收效果好,但是却存在设备容易腐蚀、吸收剂再生能耗大和容易被氧化降解等问题[4-5].与液态胺吸收技术相比,吸附分离技术操作相对简单,对设备的腐蚀性小,是一项极具前景的捕集回收CO2技术.目前,采用新型的多孔固体吸附剂对CO2进行分离和捕集已经成为国内外一个热门的研究方向[6-11].新型多孔固体吸附剂常使用多孔固体材料为载体,这些材料有活性炭、沸石、介孔分子筛、金属氧化物、聚酯等等[12-13].其中,介孔分子筛以其较大的孔径、规整的孔道结构等特性引起了国内外学者的广泛关注[10-11,14-19].Knofel等[18]考察了介孔分子筛SBA-16嫁接氨基硅烷后对CO2的吸附性能.氨基功能化的 SBA-16对CO2的吸附量为5.4 mmol·g-1.Yue等[19]采用浸渍法将四乙烯五胺(TEPA)负载到MCM-41原粉上,得到了5.39 mmol·g-1的吸附量.Son等[10]研究了 MCM-41、MCM-48、SBA-15、SBA-16 和 KIT-6系列介孔材料浸渍聚乙烯亚胺(PEI)后对CO2的吸附性能,结果表明修饰后的SBA-16和KIT-6对CO2的吸附性能较优,吸附量分别为2.93和3.1 mmol·g-1.在实际工业应用中,优异的吸附剂不但要具有较大的吸附容量,而且要有优良的动态吸附性能.前期文献的研究主要集中在改性介孔材料的制备和吸附容量的考察上,而针对动态吸附过程的研究则鲜有报道.与其他介孔分子筛相比,SBA-16具有三维立体孔道结构,并且中孔间有一定的微孔相连,利于吸附时传质[20-21],因此SBA-16更适合用于CO2吸附剂的制备.本文以SBA-16为载体,以TEPA为改性剂,采用浸渍法将TEPA负载到SBA-16内表面上,考察不同TEPA浸渍量的介孔材料对CO2的动态吸附性能,并运用失活模型对穿透曲线进行模拟,考察失活模型的适用性.三嵌段共聚物F127(PEO106PPO70PEO106;PEO=聚乙烯醚,PPO=聚丙烯醚),美国Sigma公司;正硅酸乙酯(TEOS),分析纯,上海化学试剂采购供应五联化工厂;浓盐酸,36.5%(w),杭州化学试剂有限公司;正丁醇、乙醇均为分析纯,国药集团化学试剂有限公司;四乙烯五胺(TEPA),分析纯,天津市博迪化工有限公司.根据文献[22]的方法合成介孔分子筛SBA-16,以三嵌段共聚物F127为模板剂.在45℃下,将8.0 g F127溶于380 g水和16.8 g盐酸(HCl 36.5%)中,搅拌40 min 使其完全溶解,之后加入24.0 g正丁醇,继续搅拌2 h后加入40.0 g TEOS,将所得混合溶液搅拌24 h.然后在100℃下晶化24 h,过滤干燥后得到的白色粉末即为SBA-16原粉.将原粉以1℃·min-1的速率升温到550℃,在空气中焙烧6 h去除模板剂得到介孔分子筛SBA-16.将一定量的TEPA加入50 g乙醇中,搅拌0.5 h.将2.0 g经干燥后的SBA-16加入到该混合物中,继续搅拌2 h,然后于80℃下蒸发去除乙醇,将制备得到的样品在自然对流的烘箱中100℃下烘干1 h.将制备得到的产物表示为SBA-16-n,其中n%表示TEPA在浸渍后样品中的质量分数.例如:SBA-16-30表示样品中含有30%的TEPA. XRD实验采用日本Rigaku公司D/max-rA粉末衍射仪,使用 Cu靶,Kα1辐射源(λ=0.15406 nm),石墨单色器,管电压为45 kV,管电流为40 mA,扫描范围为 0.5°-10°,扫描速率为2(°)·min-1.采用日本JEOL公司JEM-2100型透射电子显微镜(TEM)观测样品的结构,加速电压为200 kV.样品的比表面积和孔结构使用氮气物理吸附脱附法测定.实验仪器采用日本BEL公司BELSORP-mini II型物理吸附仪.测试前将SBA和SBA-16-n样品分别在150和100℃处理4 h以上,然后在液氮温度(-196℃)下进行测定.样品的比表面积和平均孔径分布由BET方程计算得到.总孔容由相对压力为0.995时的氮气吸附量计算.TGA分析仪器为美国TA公司SDT Q600型热重分析仪.在流速为120 cm3·min-1的动态氮气保护下将样品以10℃·min-1的速率从室温升至700℃,测定样品重量随温度的变化.实验用吸附柱为耐热石英玻璃管,直径10 mm,长度250 mm.称取2 g样品,填充到吸附柱中,在氮气氛围中110℃下预处理1 h,氮气流量设为72 cm3·min-1.预处理后,冷却至吸附要求温度(分别为60、70和80℃).温度达到预定值时,进样气体由氮气转换成N2/CO2(10%(体积分数)CO2)混合气体流,开始吸附实验,气体流量设为80 cm3·min-1.流出气体CO2浓度利用福立GC-9750T型气相色谱在线检测.以吸附时间为横坐标,C/C0的值(C为流出气体中CO2的体积分数(%),C0为流入气体中CO2的体积分数(%))为纵坐标得到穿透曲线.样品对CO2的动态饱和吸附量由公式(1)计算得到:式中,q为吸附剂对CO2的动态饱和吸附量,mmol·g-1;m为吸附剂质量,g;Qeff为出口气体流量,mL·min-1;Qin为流入气体流量,mL·min-1;Cin为流入气体中 CO2的浓度,mmol·mL-1;Ceff为流出气体中CO2的浓度,mmol·mL-1;t为达到吸附平衡的时间,min.当样品吸附饱和后,将进样气体转换成氮气,利用程序升温装置将样品由60℃升温到110℃,加热速率设为10℃·min-1,氮气流量设为72 mL·min-1.用气相色谱(福立GC9750)在线检测流出气体CO2浓度.图1为SBA-16和SBA-16-n的XRD图谱.介孔分子筛SBA-16的衍射峰明显,与其它报道中的图谱形式一致[23-24].样品SBA-16-n仍然保留SBA-16的主要衍射峰,表明修饰前后样品的晶体结构没有发生变化.但样品SBA-16-n的衍射峰均向高角度方向偏移,峰强随着浸渍量的增加而逐渐减弱,说明TEPA已经成功地浸渍到介孔分子筛的孔道内.随着TEPA浸渍量的增加,SBA-16的孔道填充度不断增加,使得修饰后样品的孔道有序度降低,孔径减小.当样品TEPA浸渍量为40%的时候,样品的孔道可能被TEPA完全填充,修饰后的样品几乎无孔道结构,没有衍射衬度,因此当TEPA浸渍量为40%的时候,图谱中几乎不能观察到该样品的衍射峰.根据氮气物理吸附脱附的测定结果,SBA-16的孔容为0.48 cm3·g-1,TEPA的密度为0.999 g·mL-1,因此根据理论计算,SBA-16的最大氨基浸渍量为32%左右.当TEPA浸渍量为40%时,样品的内部孔道和颗粒表面都将负载TEPA.本文对TEPA浸渍量为10%-30%的样品展开进一步研究.图2为SBA-16和SBA-16-30的高分辨率透射电镜图片.由图2可以清晰地看到介孔分子筛SBA-16具有有序排列的孔道结构.浸渍TEPA后的样品SBA-16-30仍然保留了较为规整的孔道结构,但孔道成像不明锐.这是由于TEPA浸渍在样品孔道内,使得样品的孔道结构变窄引起的.SBA-16及SBA-16-n的TGA/DTA失重曲线如图3和图4所示.根据图谱所示,将样品从室温加热到130℃的过程中,样品SBA-16和SBA-16-n的质量损失均在15%左右,这主要可以归结为样品在放置过程中表面吸附的水分蒸发引起的.这几种样品负载TEPA量不同,因此表面吸附水量也略有不同.将样品从130℃升温到700℃的过程中,载体SBA-16没有明显的质量变化.SBA-16-n样品在130℃升温到170℃的过程中质量变化较小,而在200℃至700℃的温度区间内这三种样品分别有约8.5%、18%、28%的质量损失,这是由其表面负载的TEPA分解所引起的.由以上分析可知,表面修饰后样品的热稳定温度为170℃.对SBA-16-n样品的TEPA分解量进行计算,结果显示:SBA-16-n样品的氨基分解质量与其浸渍的氨基质量相当,这说明TEPA基本上完全负载在载体SBA-16上.SBA-16及SBA-16-n样品的比表面积、孔容和平均孔径数据见表1.由表中可见,载体SBA-16的比表面积为810 m2·g-1,孔容为0.48 cm3·g-1.SBA-16-n样品的比表面积和孔容显著减小,样品SBA-16-30的比表面积仅为47 m2·g-1,孔容仅为0.08 cm3·g-1.这表明TEPA进入了孔道内,产生了位阻效应,部分TEPA在孔道内部凝结成块,堵塞了孔道,从而使得样品的比表面积和孔容显著减小.图5为SBA-16-n样品在60℃下对CO2的吸附穿透曲线图.吸附的最初阶段,由于吸附剂对流入气体的CO2组分完全被吸附,所以流出气体中不能检测到CO2.随着吸附时间的延长,流出气体中的CO2浓度逐渐增大.如图所示,三种样品的穿透曲线形状极为相似,样品的穿透时间随着TEPA浸渍量的增加而延长.三种样品的动态饱和吸附容量和穿透吸附量如表2所示.样品的穿透吸附量为出口气体中CO2浓度达到进口浓度5%之前的吸附量.随着TEPA浸渍量的增加,样品对CO2的动态饱和吸附量和穿透吸附量也随着增大.样品SBA-16-30的穿透吸附量和饱和吸附容量分别为0.625和0.973 mmol·g-1,两者的比值为0.642.而SBA-16-10的穿透吸附量和饱和吸附量的比值为0.500.样品的穿透吸附量是工业中衡量吸附剂吸附活性的一个重要参数.样品的穿透吸附量与饱和吸附量的比值越大,样品的吸附性能就越好.由以上分析可知,样品SBA-16-30具有较好的吸附性能.由于湿法脱硫后的烟道气的温度一般在60-80℃,因此本文进一步考察样品SBA-16-30在这个温度区间内的吸附性能.图6所示为SBA-16-30分别在60、70和80℃下的吸附穿透曲线,各温度下样品的动态饱和吸附量分别为0.973 mmol·g-1(60℃)、1.008 mmol·g-1(70 ℃)和0.913 mmol·g-1(80 ℃).温度的升高可以促进CO2分子在介孔材料孔道内的扩散,增加TEPA分子活性,因此当吸附温度从60℃升至70℃,样品的饱和吸附容量略微增加.继续升温到80℃,吸附平衡开始转向脱附占优,部分吸附的CO2开始脱附,造成样品在80℃下的饱和吸附量略低于70℃.根据图6所示,样品在三个不同温度下的穿透曲线相似,且其穿透时间相同,穿透吸附量相差也不大,因此该样品在烟道气出口温度范围内动态吸附性能稳定.吸附剂的循环使用性能是衡量其吸附稳定性的一个重要因素.本文通过循环吸附-脱附实验考察了样品的吸附稳定性能.图7为样品SBA-16-30在60℃下对CO2的吸附量和再生次数(20次)的关系图.样品首次饱和吸附量为0.973 mmol.g-1,经20次吸附-脱附后仍然保持了0.913 mmol·g-1的吸附量.因此,SBA-16-30具有稳定的吸附性能.CO2在SBA-16-n上的吸附是以化学反应为主的气固非催化反应过程.在气固反应过程中,固相反应物的表面可能会形成一个致密的生成物层,这个层会产生扩散阻力并导致反应速率的下降.当然,这也会引起固相孔结构、活性表面积以及固体反应物的活性变化.由于这些因素的影响,固态吸附剂的活性也会随着吸附过程的进行而不断减小.根据文献的报道[25-26],失活模型能够很好地模拟吸附剂对SO2或H2S的吸附.吸附剂的活性变化与吸附剂本身的性质变化和被吸附气体的浓度有关.假设吸附柱吸附过程拟稳态,忽略扩散项且只考虑Z向浓度变化的前提下,失活模型的质量守恒方程和吸附剂的活性变化速率方程表示如下:式中,Q为体积流速,cm3·min-1;a为固体反应物活性,无因次;CA为气相中反应物浓度,kmol·m-3;t为时间,min;W为吸附剂质量,g;k0为起始吸附速率常数,cm3·min-1·g-1;kd为失活速率常数,cm3·min-1·g-1;n、m为无因次常数.由于吸附剂的失活速率与吸附气体中反应物浓度有关,考虑n=1,m=1,对失活模型进行求解可以得到下列等式:运用等式(4)对图5和图6的实验数据进行非线性回归分析,得到起始吸附速率常数k0和失活速率常数kd,结果列于表3和表4,拟合曲线如图5和图6所示.拟合相关系数R2在0.982-0.993之间,说明失活模型能够很好地模拟该吸附剂对CO2的吸附过程.由表3可以看出,随着浸渍量的增加,样品的起始吸附速率常数增加,表明样品的动态饱和吸附容量增加,这与2.2.1节的结果一致.根据表4,样品SBA-16-30的起始吸附速率常数和失活速率常数均随着吸附温度的升高而加大,这说明样品对CO2的吸附和脱附均随着温度的升高而加剧,从而进一步解释了样品在这三种温度下的饱和吸附容量变化不大的原因.(1)表面修饰后的SBA-16仍然保持有序的孔道结构,但随着TEPA浸渍量的增加,样品的孔道有序度降低,比表面积、孔容、平均孔径减小.SBA-16-n的热稳定温度为170℃.(2)在60℃时,随着 TEPA浸渍量的增加,SBA-16-n对CO2的动态饱和吸附量和穿透吸附量也随着增大.其中样品SBA-16-30表现出最大的穿透吸附容量和饱和吸附容量,分别为0.625 mmol·g-1和0.973 mmol·g-1.(3)在60-80℃,样品的动态吸附性能稳定.(4)经过20次吸附-脱附循环后,SBA-16-30仍然保持了0.913 mmol·g-1的饱和吸附容量.(5)失活模型能很好地模拟SBA-16及SBA-16-n对CO2的动态吸附穿透曲线.【相关文献】1 Idem,R.;Tontiwachwuthikul,P.Ind.Eng.Chem.Res.,2006,45:24132Yang,H.Q.;Xu,Z.H.;Fan,M.H.;Fan,M.H.;Gupta,R.;Slimane,R.B.;Bland,A.E.;Wright,I.J.Environ.Sci., 2008,20:143 Aaron,D.;Tsouris,C.Separ.Sci.Technol.,2005,40:3214 Oyenekan,B.A.;Rochelle,G.T.AICHE J.,2007,53:31445 Veawab,A.;Tontiwachwuthikul,P.;Chakma,A.Ind.Eng.Chem.Res.,1999,38:39176 Katoh,M.;Yoshikawa,T.;Tomonari,T.;Katayama,K.;Tomida,T.J.Colloid InterfaceSci.,2000,226:1457 Li,P.Y.;Zhang,S.J.;Chen,S.X.;Zhang,Q.K.;Pan,J.J.;Ge,B.Q.J.Appl.Polym.Sci.,2008,108:38518 Lee,J.S.;Kim,J.H.;Kim,J.T.;Suh,J.W.;Lee,J.M.;Lee,C.H.J.Chem.Eng.Data,2002,47:12379 Siriwardane,R.V.;Shen,M.S.;Fisher,E.P.;Poston,J.A.Energy Fuels,2001,15:27910 Son,W.J.;Choi,J.S.;Ahn,W.S.Microporous Mesoporous Mat.,2008,113:3111 Wei,J.W.;Shi,J.J.;Pan,H.;Zhao,W.;Ye,Q.;Shi,Y.Microporous Mesoporous Mat.,2008,116:39412 Choi,S.;Drese,J.H.;Jones,C.W.ChemSusChem,2009,2:79613 Li,L.;Yuan,W.H.;Wei,C.H.Chem.Ind.Eng.Prog.,2006,25:918 [李莉,袁文辉,韦朝海.化工进展,2006,25:918]14 Xu,X.C.;Song,C.S.;Andresen,J.M.;Andresen,J.M.;Miller,B.G.;Scaroni,A.W.MicroporousMesoporous Mat.,2003,62:2915 Wang,L.F.;Ma,L.;Wang,A.Q.;Liu,Q.;Zhang,T.Chin.J.Catal.,2007,28:805 [王林芳,马磊,王爱琴,刘茜,张涛.催化学报,2007,28:805]16 Zhao,H.L.;Hu,J.;Wang,J.J.;Zhou,L.H.;Liu,H.L.Acta Phys.-Chim.Sin.,2007,23:801 [赵会玲,胡军,汪建军,周丽绘,刘洪来.物理化学学报,2007,23:801]17 Kim,S.N.;Son,W.J.;Choi,J.S.;Ahn,W.S.Microporous Mesoporous Mat.,2008,115:49718Knofel,C.;Descarpentries,J.;Benzaouia,A.;Zelenak,V.;Mornet,S.;Llewellyn,P.L.;Hornebecq,V.M icroporous Mesoporous Mat.,2007,99:7919 Yue,M.B.;Sun,L.B.;Cao,Y.;Wang,Y.;Wang,Z.J.;Zhu,J.H.Chem.Eur.J.,2008,14:344220Kim,T.W.;Ryoo,R.;Kruk,M.;Gierszal,K.P.;Jaroniec,M.;Kamiya,S.;Terasak,O.J.Phys.Chem.B,2004, 108:1148021 Zhao,D.Y.;Huo,Q.S.;Feng,J.L.;Chmelka,B.F.;Stucky,G.D.J.Am.Chem.Soc.,1998,120:602422 Kleitz,F.;Czuryszkiewicz,T.;Solovyov,L.A.;Lindn,M.Chem.Mater.,2006,18:507023 Satyapal,S.;Filburn,T.;Trela,J.;Strange,J.Energy Fuels,2001,15:25024Kim,T.W.;Ryoo,R.;Kruk,M.;Gierszal,K.P.;Jaroniec,M.;Kamiya,S.;Terasaki,O.J.Phys.Chem.B,2004 ,108:1148025 Yasyerli,S.;Dogu,G.;Ar,I.;Dogu,T.Ind.Eng.Chem.Res.,2001,40:520626 Kopac,T.;Kocabas,mun.,2003,190:1041。
磷钨酸改性SBA-16介孔分子筛催化合成乙酸正丁酯

乙酸正 丁酯是 一 种具有 愉快 水果香 味 的无色 易
F su l3 0 uh n 0 1,C ia 1 hn )
Ab ta t 凡一B t l c tt s s n h s e o a ei cd a d b tn lw t W A —S A 一 1 s c t - sr c : u y e ae i y t e i d f m c t a i n u a o i HP a z r c h B 6a a a
摘
要: 采用磷钨酸改性 的介孔分子筛 S A一1 ( P B 6 H WA— B S A一1 ) 6 作为催化剂 , 乙酸和 正丁醇为原料 合成 了乙 以
酸正丁酯, 考察 了反应条件 包括催 化剂组成 、 反应温度 、 反应 时 间、 酸醇物质 的量 比和催 化 剂用量对 酸转化 率的影 响。与其他催 化剂相比, P H WA— B S A一1 6具有更 高的催化活性。得 出最佳反应条件 : 反应 时间为 3h 反应温度 为 ,
c t yi ef r n e i h s r a t n 1e o e ai g p r me e ft e c tl s .i cu i g e e to e c a a t p r ma c n t i e c i .11 p r t aa tr o aay t n l d n f c fr a - l c o o n s h t n tmp r t r r t fa ei a i o b tn l r a t n t n s g a u to e c tl s r t d i e e a u e,ai o c t c d t ua o ,e c i i a d u i mo n ft aay ta e s - o o c o me n h u
《2024年SBA-16及沸石改性的HKUST-1用于CO2吸附性能研究》范文

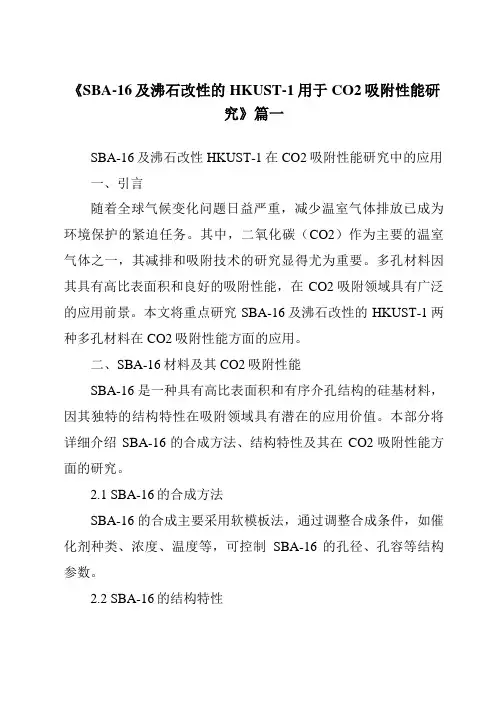

《SBA-16及沸石改性的HKUST-1用于CO2吸附性能研究》篇一SBA-16及沸石改性HKUST-1在CO2吸附性能研究中的应用一、引言随着全球气候变化问题日益严重,减少温室气体排放已成为环境保护的紧迫任务。
其中,二氧化碳(CO2)作为主要的温室气体之一,其减排和吸附技术的研究显得尤为重要。
多孔材料因其具有高比表面积和良好的吸附性能,在CO2吸附领域具有广泛的应用前景。
本文将重点研究SBA-16及沸石改性的HKUST-1两种多孔材料在CO2吸附性能方面的应用。
二、SBA-16材料及其CO2吸附性能SBA-16是一种具有高比表面积和有序介孔结构的硅基材料,因其独特的结构特性在吸附领域具有潜在的应用价值。
本部分将详细介绍SBA-16的合成方法、结构特性及其在CO2吸附性能方面的研究。
2.1 SBA-16的合成方法SBA-16的合成主要采用软模板法,通过调整合成条件,如催化剂种类、浓度、温度等,可控制SBA-16的孔径、孔容等结构参数。
2.2 SBA-16的结构特性SBA-16具有高度的有序性、较大的比表面积和适宜的孔径,这些特性使其在吸附领域具有优势。
其独特的孔道结构有利于CO2分子的扩散和吸附。
2.3 SBA-16的CO2吸附性能研究表明,SBA-16对CO2具有较好的吸附性能,其吸附量随温度、压力等条件的变化而变化。
通过优化合成条件和改性处理,可以提高SBA-16的CO2吸附性能。
三、沸石改性的HKUST-1材料及其CO2吸附性能HKUST-1是一种铜基的多孔材料,具有良好的CO2吸附性能。
本部分将介绍沸石改性的HKUST-1的制备方法、结构特性及其在CO2吸附性能方面的研究。
3.1 沸石改性的HKUST-1的制备方法通过将沸石与HKUST-1进行复合,可以改善其结构性能和CO2吸附性能。
制备过程中需控制沸石的种类、含量及分布等参数。
3.2 沸石改性的HKUST-1的结构特性改性后的HKUST-1具有更高的比表面积、更丰富的活性位点和更好的孔道结构,有利于CO2分子的吸附和扩散。
《SBA-16及沸石改性的HKUST-1用于CO2吸附性能研究》范文

《SBA-16及沸石改性的HKUST-1用于CO2吸附性能研究》篇一SBA-16及沸石改性HKUST-1在CO2吸附性能研究中的应用一、引言随着全球气候变化和环境污染问题日益严重,减少温室气体排放,特别是二氧化碳(CO2)的排放,已成为全球共同面临的挑战。
吸附技术因其高效、低能耗和环保等优点,在CO2减排中扮演着重要角色。
近年来,SBA-16及沸石改性的HKUST-1等新型多孔材料因其高比表面积和良好的吸附性能,在CO2吸附领域得到了广泛研究。
本文旨在探讨SBA-16及沸石改性的HKUST-1在CO2吸附性能方面的应用及研究进展。
二、SBA-16的CO2吸附性能研究SBA-16是一种具有高度有序介孔结构的硅基材料,其高比表面积和优良的孔道结构使其在CO2吸附方面表现出较好的性能。
研究发现在不同温度和压力条件下,SBA-16对CO2的吸附能力具有明显的差异。
在高温和高压条件下,SBA-16的CO2吸附量较大,显示出其在工业烟气处理中的潜在应用价值。
此外,通过改性SBA-16,如引入胺基、磺酸基等官能团,可进一步提高其CO2吸附能力。
三、沸石改性的HKUST-1的CO2吸附性能研究HKUST-1是一种铜基的金属有机骨架(MOF)材料,具有较好的CO2吸附性能。
然而,其在实际应用中仍存在一些问题,如稳定性较差、吸附容量有限等。
通过沸石改性HKUST-1,可以显著提高其CO2吸附性能。
改性后的HKUST-1具有更高的比表面积和更丰富的活性位点,能够更有效地吸附CO2。
此外,沸石改性还可以增强HKUST-1的稳定性,使其在高温、高湿等恶劣条件下仍能保持良好的CO2吸附性能。
四、SBA-16及沸石改性HKUST-1的性能比较SBA-16和沸石改性的HKUST-1在CO2吸附性能方面各有优势。
SBA-16具有较高的CO2吸附量和较好的高温、高压适应性,适用于工业烟气处理等领域。
而沸石改性的HKUST-1则具有更高的比表面积和更丰富的活性位点,以及良好的稳定性,适用于需要长期运行的CO2吸附系统。
以SBA-16薄膜/ITO为基底电沉积生长“花状”CdS纳米晶体

P ip ) 工作 电压 为 2 0 k Se n 5 0 hl s , i 0 V; i mesD 0 5型 x射 线 衍 射 仪 ( 国 ) C 德 , u靶 K t , 0 1 40 m; o线 A= . 5 6 n A A 20 S P 0 0型全 自动 分析 仪 ( 国 , c m ris nt met ; 美 Mi o eic s u n) 电化 学 工作 站 B S 0 ;hmaz F5 0型 r t I r A 10 S i duR .4 荧 光谱 仪 (1本 ) A = 7 m。 3 , 3 0 n
器 _ 、 装光 电组 件 _ 等 。 积 C S所 使用 的基底 一般 采用 IO玻璃 , 氧 化铝 ( A .等 , 4 组 ] l 沉 d T 阳极 A O) 9 以 三维介 孔分 子筛 薄膜/T IO为基 底沉 积 C S的研 究 目前 尚未见 报 道 。本 文 采用 聚环 氧 乙烯 醚 . d 聚环 氧丙 烯 醚 一聚环 氧 乙烯 醚 ( 17 三嵌段 聚合 物为表 面 活性剂 , F2 ) 以导 电玻 璃 为基 底 , 备 了孔 道均 匀 、 制 高度有 序的 SA1 B .6薄膜 , S A 1 以 B .6膜/T IO为 电极 , 在其 表 面 电沉 积 生 长 C S纳 米 晶 体 , d 研究 了其 形 貌 、 光 荧
1 2 S A.6分 子筛 薄膜 的 制备 . B 1 反应 物正硅 酸 乙 酯 ( E S 、 面 活 性 剂 ( 17) HC 、 无 水 乙 醇 以 n( E S) n F 2 ) T O )表 F 2 、 1H O、 T O : ( 17 :
n HC )n H O)n EO =10 0 0 7 1 :. 3 2 8 2 .4~ 3 4 ( 1: ( : ( t H) . :. 0 40 0 :. : 17 4 . 8进 行混 合 ,0℃搅 拌 1h 7 。于8 0℃ 静置老 化 2h 然 后将 导 电玻璃 浸入 混合 溶液 1mi, lm / , n 以 m s的速 度提 拉 , 然后将 膜 于 8 0℃ 干燥 l 0~
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
化工与材料工程学院毕业小论文SBA-16分子筛的合成及其模板剂脱除的研究SBA-16 molecular sieve synthesis template removal researchX X X X大学Jilin Institute of Chemical TechnologySBA-16分子筛的合成及其模板剂脱除的研究xxxx摘要:本文采用水热法,以三嵌段共聚物F127为模板剂,正硅酸乙酯为硅源,在强酸性条件下制备了介孔分子筛SBA-16,利用粉末X射线衍射、扫描电镜、透射电镜、红外光谱等表征手段对SBA-16的结构等性质进行了表征。
关键词:介孔分子筛;SBA-16;表征0 引言结晶的介孔材料(或有序的介孔材料)是与无序(无定形)介孔材料不同的新材料,是以美国前Mobil公司所合成的M41S系列材料(MCM-41、MCM-48等)[1]为代表的新一代介孔和大孔材料从原子水平看,这些介孔和大孔材料是无序的、无定形的,但是它们的孔道是有序排列的,并且孔径大小分布很窄,是长程有序,是高层次上的有序,因此它们也具有一般晶体的某些特征,它们的结构信息能够由衍射方法及其他结构分析手段得到。
早期合成多孔SiO2的方法,如[2]气溶胶法、气凝胶法等都无一例外地存在着制备过程难以控制的缺点,因而无法获得孔道形状规整、孔径分布均匀的有序的多孔SiO2材料沸石在脱铝过程或其他处理过程中能够严生一些介孔,但其孔径大小和数量很难控制某些黏土和层状磷酸盐的层能够用较大的无机物种(聚合阳离子或硅酯等)撑开,生成介孔材料,尽管黏土和磷酸盐[8]的层(或板)是结晶的,但是柱子不是非常有规则排列的,因此生成的介孔的尺寸不是均一的,有序程度较低通过严格控制制备条件,某些具有介孔的氧化硅凝聚或硅铝氧化物凝胶的孔分布可以比较窄,但是这些介孔还是基本上无序的。
但自从1992[7]年,Mobil公司的科学家们(Kresge等)首次运用纳米结构自组装技术制备出具有均匀孔道、孔径可调的介孔SiO2(MCM-41等)以来,介孔材料存在的这些缺点正逐步被克服现今,采用多种纳米结构自组装技术合成结构便于剪裁的多孔SiO2材料的方法已经成为当今国际上的一个研究热点。
有序介孔材料已经成为最常见的介孔材料它们是以表面活性剂形成的超分子结构为模板,利用溶胶一凝胶工艺,通过[6]有机物和无机物之间的界面定向导引作用组装成一类孔径在约1.5nm至约30nm之间、孔径分布窄且有规则孔道结构的无机多孔材料。
介孔材料的发现,不仅将分子筛由微孔范围扩展至介孔范围,且在微孔材料(沸石)与大孔材料(如无定形硅铝氧化物凝胶、活性炭)之间架起了一座桥梁。
同时这些有序介孔材料也正是许多研究和应用领域所需要的,是当前具有广泛应用前景*指导教师:.的一类新材料[4],分离提纯、生物材料、化学合成及转化的催化剂、半导体、光学器件、计算机、传感器件、药物递进、气体和液体吸附、声学、超轻结构材料等许多研究领域有着潜在的用途,在化学工业、信息通信工程、生物技术,环境能源等诸多领域具有重要的应用价值。
介孔材料的孔径在很大范围内可调,故不能为沸石分子筛所代替,因此,成为热门研究领域之一。
广泛的应用前景[5],如大分子催化、生物过程、选择吸附、功能材料等有序介孔材料能够达到很大的比表面和孔体积,这个是介孔材料的一大优势,无定形孔壁有它的劣势(低的水热稳定性和低的酸强度等,但现在已经有多种改善方法),同时也有它特殊的优势,对结构(孔径、孔的联通、窗口等)的限制较小,容易对材料的结构进行微调,还有就是它对“骨架”[3](孔壁)原子的限制比沸石小得多,容易掺杂、修饰及扩展到其他化学组成在合成介孔材料时,人们有意无意地重复着拂石和微孔分子筛合成的历史,从硅酸盐和硅铝酸盐开始,然后是掺杂,再后是氧化物和磷酸盐及其他。
有序介孔材料的迅速发展和不断改进已为它的应用提供了广阔的天地有关,以MCM-41为代表的有序介孔材料的出现及受到各方面的高度重视,并非偶然,是与近年来材料科学和合成化学的发展分不开的。
基于以上背景,我们开展了SBA-16介孔分子筛分子筛的合成研究。
1 实验部分1.1分子筛的合成方法本文对介孔分子筛的结构和应用进行了概述,并采用水热法,以三嵌段共聚物F127为模板剂,正硅酸乙酯为硅源,在强酸性条件下制备了介孔分子筛SBA-16。
典型合成步骤如下:将1.0g的F127 和3.0g正丁醇(乙醇,Mw=74.12)与47.5g的H2O混合,将水溶液升温至45 ℃并持续在恒温磁力搅拌器搅拌下至混合均匀后,加入2.075g37%的HCL,缓慢滴加一定量的不同比例的正硅酸乙酯(TEOS),并在45℃持续搅拌24h,紧接着将溶液转入水热合成釜中,并置于110℃的烘箱中处理24h,然后将溶液冷却至室温后过滤得到的乳白色固体,(1)煅烧法:将乳白色固体放入烘箱中至干燥得到未除模板剂的SBA-16,将干燥完成的产品研磨成粉末,一部分装入密封袋,测差热;一部分装入坩埚,放进马弗炉,用煅烧法去除模板从25℃开始升温,每半个小时升高25℃到550℃后保温5小时,即得到SBA-16介孔分子筛。
(2)萃取法:取1 g晶化完成的样品,加入100 ml乙醇,10滴2 mol/L HCl,在353 K的条件下搅拌回流2 d 取出后用乙醇冲洗,干燥即得到乳白色粉末状的SBA-16 分子筛。
实验所用各原料的质量比约为m(TEOS):m(F127):m(HCl):m(正丁醇):m(H2O)= 4.73:1.0:2.075:3.0:47.5。
1.2表征测试方法1.扫描电镜:日本电子公司(JEOL)JSM-6700F型扫描电镜。
2.X-射线粉末衍射(XRD):采用德国西门子SIEMENS D5005型X射线衍射仪。
CuKα辐射(λ=1.5418Å),管电压40kV,管电流 30mA,扫描速度0.5º/min。
3.红外光谱(IR):红外光谱是在PerkinElemer公司的Spectrum One FT-IR Spectrometer上测定,采用KBr压片(样品占1wt%),测试范围500~4000cm-1。
4. 荧光发射 (PL) 谱图在PerkinElemer公司的LS55 Luminescence Spectrometer上测定。
激发波长为375nm。
2 介孔分子筛表征2.1 X射线衍射(XRD)图1 m(TEOS):m(F127):m(HCl):m(正丁醇):m(H2O)= 4.73:1.0:2.075:3.0:47.5 煅烧法除模板的SBA-16样品的XRD射线衍射图图2 m(TEOS):m(F127):m(HCl):m(正丁醇):m(H2O)= 4.73:1.0:2.075:3.0:47.5 萃取法除模板的SBA-16样品的X RD射线衍射图图1,图2是实验各试剂的配比为m(TEOS):m(F127):m(HCl):m(正丁醇):m(H2O)= 4.73:1.0:2.075:3.0:47.5,晶化温度为110℃,晶化时间为24h时SBA-16的小角XRD 射线衍射图。
出现一个强度较高的衍射峰,一个强度较弱的衍射峰,这是典型的三维立方结构的特征衍射峰,还可以看出样品的骨架结构保持良好的有序性。
这是典型的三维立方结构的特征衍射峰,还可以看出样品的骨架结构保持良好的有序性。
2.2 红外光谱(IR)图3 m(TEOS):m(F127):m(HCl):m(正丁醇):m(H2O)= 4.73:1.0:2.075:3.0:47.5未除模板的介孔分子筛的红外光谱图图4 m(TEOS):m(F127):m(HCl):m(正丁醇):m(H2O)= 4.73:1.0:2.075:3.0:47.5煅烧法除模板的介孔分子筛的红外光谱图图5 m(TEOS):m(F127):m(HCl):m(正丁醇):m(H2O)= 4.73:1.0:2.075:3.0:47.5萃取法除模板的介孔分子筛的红外光谱图红外光谱带位置(cm-1)归属3400 水中或Si-OH中O-H键的伸缩振动2850-3000和1460模板剂中C-H键的伸缩振动1630水中O-H键的弯曲振动1080Si-O-Si的反对称伸缩振动960Si-OH弯曲振动800Si-O-Si的对称伸缩振动从图3,4,5中可以看出,经过煅烧法除模板或萃取得到的样品在2850~3000cm-1和1460 cm-1处由于模板剂中C-H键的伸缩振动产生的吸收峰已经完全消失,960cm-1处Si-OH 弯曲振动导致的吸收峰也明显降低,而其他两种方法得到的样品由于C-H键的伸缩振动产生的吸收峰也明显减弱甚至消失,但在960cm-1处Si-OH的吸收峰并没有减弱或减弱的不明显,说明高温煅烧法对模板剂的去除更加彻底。
2.3扫描电镜(SEM)图6 SBA-16的扫描电镜图6为介孔分子筛SBA-16的SEM扫描照片。
通过照片可以看到SBA-16呈现不规则的棱角分明的块状,每个块体都具有层状结构,直径在1~2μm。
介孔分子筛颗粒外貌主要决定于无机硅物种和有机高分子表面活性剂界面的区域弯曲能的大小,增强有机物与无机物间的相互作用,则其界面弯曲能下降,易产生曲率较大的颗粒。
随着体系酸的浓度的增加,硅物种的质子化作用及PEO嵌段醚氧原子与水分子问的氢键作用均得到加强,更有利于介孔三维立方结构的保持。
2.4结论本文通过水热法在酸性水热环境下合成SBA-16介孔分子筛。
通过利用X射线衍射、差热分析)、红外光谱、扫描电镜等多种表征手段对样品的性质进行了表征。
探讨制备SBA-16介孔分子筛时,随着有酸性强度的改变,其衍射峰强依次变化。
结果表明在高速搅拌下,晶化时间为24h,反应物的质量比以m(TEOS):m(F127):m(HCl):m(正丁醇):m (H2O)= 4.73:1.0:2.075:3.0:47.5,合成的样品具有较好的三维立方结构。
而且煅烧法去除模板剂也不会使该三维立方结构类型发生改变。
参考文献[1] Kruk M, Jaroniec M: Gas adsorption characterization of ordered organic-inorganicnanocomposite materials[J]. Chem Mat 2001, 13: 3169-3183.[2] Stein A, Melde BJ, Schroden RC: Hybrid inorganic-organic mesoporous silicates- Nanoscopic reactors coming of age[J]. Adv- Mater 2000, 12: 1403-1419. [3] Huang H. Y, Yang R. T, Chinn D, Munson C. L: Amine-grafted MCM -48 and silicaxerogel as superior sorbents for acidic gas removal from natural gas[J]. Ind Eng Chem Res 2003, 42: 2427-2433.[4] Soler-illia G. J. D, Sanchez C, Lebeau B, Patarin J: Chemical strategies to designtextured materials: From microporous and mesoporous oxides to nanonetworks and hierarchical structures[J]. Chem Rev 2002, 102: 4093-4138.[5] 孙永军,介孔材料的研究进展[N]. 山东建筑大学学报, 2009,08.[6] 高峰, 赵建伟, 张松, 周峰, 金婉, 张祥民, 杨原, 赵东元,中孔分子筛SBA-15作为液相色谱固定相以及在巯基化合物分离中的应用[N]. 高等学校化学学报, 2002, 23: 1494-1497.[7] HOFFMANNF, CORNELIUSM, MORELLJ, etal. Periodic mesoporous organosilicas (PMOs):Past, present, and future [J]. Journal of Nanoscience and Nanotechnology, 2006, 6(2): 265-288.[8] H. J. Shin, R. Ryoo, Z. Liu and O. Terasaki[J]. Am. Chem. Soc., 2001, 123, 1246. SBA-16 molecular sieve synthesis template removal researchKui Xiangkun Wang wei*(Class-0802, Major of Automation, College of Information &Control Engineering) Abstract:In this paper, we prepared mesoporous SBA-16 by hydrothermal method, using three block copolymer F127as a template, TEOS as silica source, under acidic conditions. The samples, were characterized by using powder X-ray diffraction, scanning electron microscopy, transmission electron microscopy and FTIR.Characterization methods on SBA-16 structure characterized.Key Words:Mesoporous molecular sieves; SBA-16; Characterization。
