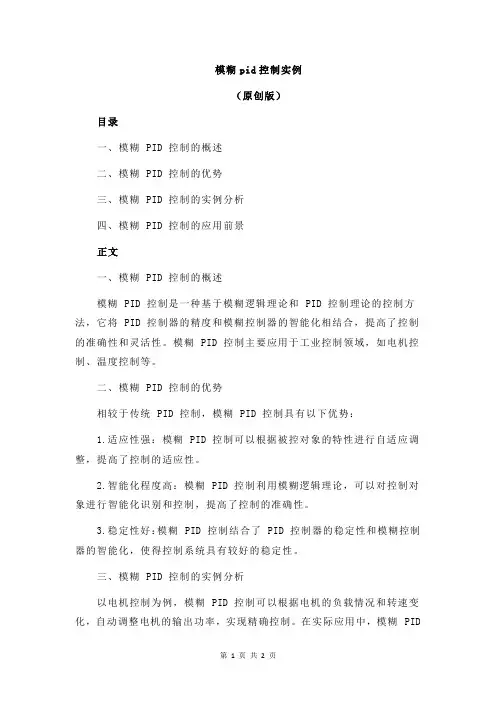

模糊pid控制实例
（原创版）
目录
一、模糊 PID 控制的概述
二、模糊 PID 控制的优势
三、模糊 PID 控制的实例分析
四、模糊 PID 控制的应用前景
正文
一、模糊 PID 控制的概述
模糊 PID 控制是一种基于模糊逻辑理论和 PID 控制理论的控制方法，它将 PID 控制器的精度和模糊控制器的智能化相结合，提高了控制的准确性和灵活性。
模糊 PID 控制主要应用于工业控制领域，如电机控制、温度控制等。
二、模糊 PID 控制的优势
相较于传统 PID 控制，模糊 PID 控制具有以下优势：
1.适应性强：模糊 PID 控制可以根据被控对象的特性进行自适应调整，提高了控制的适应性。
2.智能化程度高：模糊 PID 控制利用模糊逻辑理论，可以对控制对象进行智能化识别和控制，提高了控制的准确性。
3.稳定性好：模糊 PID 控制结合了 PID 控制器的稳定性和模糊控制器的智能化，使得控制系统具有较好的稳定性。
三、模糊 PID 控制的实例分析
以电机控制为例，模糊 PID 控制可以根据电机的负载情况和转速变化，自动调整电机的输出功率，实现精确控制。
在实际应用中，模糊 PID
控制可以根据不同的控制需求进行调整，实现对电机的精确控制。
四、模糊 PID 控制的应用前景
随着工业自动化技术的发展，对控制精度和控制速度的要求越来越高。
模糊 PID 控制作为一款具有高精度、高智能化的控制方法，在工业控制
领域具有广泛的应用前景。
模糊pid控制实例
模糊pid控制实例以下是一个模糊PID控制的简单实例：假设我们要控制一台电机的转速，目标是使电机转速尽可能稳定在设定值附近。
根据模糊PID控制器的工作原理，我们可以进行以下步骤：1. 设定目标值和初始设定值：设定电机转速的目标值，例如1000转/分钟。
同时设置初始的PID参数。
- 设定值（SP，Set Point）= 1000 RPM- 比例增益 (Kp) = 1- 积分时间(Ti) = 1- 微分时间(Td) = 0.12. 测量电机转速：使用传感器或编码器来测量电机当前的转速，得到当前的反馈值。
3. 模糊控制规则建立：基于当前误差（设定值减去反馈值）和误差的变化率，建立一组模糊逻辑规则，例如： - 如果误差为"NB"并且误差变化率为"PB"，则输出为"NB"。
- 如果误差为"NB"并且误差变化率为"NM"，则输出为"NM"。
- ...4. 模糊推理和模糊输出：根据模糊逻辑规则，进行模糊推理，即将当前的误差和误差变化率映射到模糊输出的隶属度值上。
5. 解模糊：将模糊输出映射回具体的控制量，例如根据模糊输出计算PID控制器的输出量。
6. 更新PID参数：根据误差的变化和模糊输出的结果来更新PID控制器的参数，例如根据误差的大小和变化率来调整PID参数，以使控制更加精确。
7. 反馈控制：将PID控制器的输出量应用于电机，调整电机的转速。
8. 循环控制：循环执行上述步骤，不断更新PID参数和反馈控制，使得电机转速尽可能稳定在设定值附近。
需要注意的是，以上是一个简单的示例，实际的模糊PID控制根据具体的应用情况和系统特点会有所差异。
参数的选择和模糊规则的建立都需要根据具体的控制对象进行优化和调整。
此外，在实际应用中，还需要考虑到系统的鲁棒性、性能指标等因素。
13个基于PID控制器的设计实例
13个基于PID控制器的设计实例
PID 控制器(比例-积分-微分控制器)是一个在工业控制应用中常见的反馈回路部件，由比例单元比例P(proportion)、积分单元I(integration)和微分单元D(differentiation)组成。
PID 控制器作为最早实用化的控制器已有近百年历史，现在仍然是应用最广泛的工业控制器。
PID 控制器简单易懂，使用中不需精确
的系统模型等先决条件，因而成为应用最为广泛的控制器。
PID 控制的原理及常用口诀总结
基于AT89S51 单片机的PID 温度控制系统设计
本文对系统进行硬件和软件的设计，在建立温度控制系统数学模型的基
础之上，通过对PID 控制的分析设计了系统控制器，完成了系统的软、硬件调试工作。
算法简单、可靠性高、鲁棒性好，而且PID 控制器参数直接影响控制效果。
基于ARM 与PID 算法的开关电源控制系统
本文将SAMSUNC 公司的嵌入式ARM 处理器S3C4480 芯片，应用到开关电源的控制系统的设计中，采用C 语言和少量汇编语言，就可以实现一种以嵌入式ARM 处理器为核心、具有智能PID 控制器以及触摸屏、液晶显示器等
功能的开关电源控制系统。
基于DSP 的电子负载：模糊自适应整定PID 控制策略
本系统引入模糊控制理论设计一个模糊PID 控制器，根据实时监测的电压或电流值的变化，利用模糊控制规则自动调整PID 控制器的参数。
基于FPGA 的高速PID 控制器设计与仿真
本设计使用Altera 公司的Cyclone 系列FPGA 器件EP1C3 作为硬件开发平台，对运动控制中常用的增量式数字PID 控制算法进行优化处理，提高了运。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
被控对象：
Ts = 0.1;
Plant = c2d(zpk([],[-1 -3 -5],1),Ts); %零极点模型，并离散化
根据对象Plant，确定PID参数：
C0 = pid(1,1,1,'Ts',Ts,'IF','B','DF','B'); % 定义PID结构
C = pidtune(Plant,C0) %对PID参数进行优化[Kp, Ki, Kd] = piddata(C); % 输出参数
得出PID结构及其参数值：
接下来根据求出的PID参数确定GCE、GE 、GCU 和GU的取值：由模糊PID控制结构可得如下等式：
Kp = GCU * GCE + GU * GE
Ki = GCU * GE
Kd = GU * GCE
形式转换如下：
GE = 10; %根据模糊控制的论语直接确定GCE = GE*(Kp-sqrt(Kp^2-4*Ki*Kd))/2/Ki=3.4285; GCU = Ki/GE=2.8631;
GU = Kd/GCE=2.0138;
模糊PID控制系统结构（连续模糊控制器）：
模糊控制器输入输出结构：
模糊控制器输入输出隶属度函数：
模糊控制器规则表：
模糊控制器规则曲面图：
连续模糊PID控制器，仿真结果：
模糊PID控制系统结构（离散模糊控制器）：
离散模糊控制器查询表：
离散模糊PID控制器，仿真结果：
主要代码如下：
（1）、对象模型：
Ts = 0.1;
Plant = c2d(zpk([],[-1 -3 -5],1),Ts);
（2）、PID参数优化：
C0 = pid(1,1,1,'Ts',Ts,'IF','B','DF','B');
C = pidtune(Plant,C0)
[Kp, Ki, Kd] = piddata(C);
（3）、比例因子确定：
GE = 10;
GCE = GE*(Kp-sqrt(Kp^2-4*Ki*Kd))/2/Ki;
GCU = Ki/GE;
GU = Kd/GCE;
（4）、连续模糊PID控制建立：
FIS = newfis('FIS','sugeno');
%%
% 定义输入E:
FIS = addvar(FIS,'input','E',[-10 10]);
FIS = addmf(FIS,'input',1,'Negative','gaussmf',[7 -10]);
FIS = addmf(FIS,'input',1,'Positive','gaussmf',[7 10]); %%
% 定义输入CE:
FIS = addvar(FIS,'input','CE',[-10 10]);
FIS = addmf(FIS,'input',2,'Negative','gaussmf',[7 -10]); FIS = addmf(FIS,'input',2,'Positive','gaussmf',[7 10]); %%
% 定义输出u:
FIS = addvar(FIS,'output','u',[-20 20]);
FIS = addmf(FIS,'output',1,'Min','constant',-20);
FIS = addmf(FIS,'output',1,'Zero','constant',0);
FIS = addmf(FIS,'output',1,'Max','constant',20);
% 定义规则:
%
% # If |E| is Negative and |CE| is Negative then |u| is -20 % # If |E| is Negative and |CE| is Positive then |u| is 0
% # If |E| is Positive and |CE| is Negative then |u| is 0
% # If |E| is Positive and |CE| is Positive then |u| is 20 ruleList = [1 1 1 1 1;... % Rule 1
1 2 2 1 1;... % Rule 2
2 1 2 1 1;... % Rule 3
2 2
3 1 1]; % Rule 4
FIS = addrule(FIS,ruleList);
gensurf(FIS) %生成模糊控制器
（5）、离散模糊控制器查询表：
Step = 2;
E = -10:Step:10;
CE = -10:Step:10;
N = length(E);
LookUpTableData = zeros(N);
for i=1:N
for j=1:N
% compute output u for each combination of break points LookUpTableData(i,j) = evalfis([E(i) CE(j)],FIS);
end
end
