一种简化的计算机视觉标定算法及其编程实现
机器视觉的算法原理与实现方法
机器视觉的算法原理与实现方法机器视觉是一种使用计算机和相机等设备进行图像及视频处理的技术，广泛应用于工业自动化、智能交通、医学影像、安全监控等领域。
为了实现机器视觉的自动化处理，需要借助算法来实现图像数据的提取、分析和识别。
本文将介绍机器视觉的算法原理和实现方法。
一、图像处理算法原理1. 图像获取与预处理图像处理的首要任务是获取图像数据，并对图像进行预处理，以提高图像质量和减少噪声干扰。
图像获取可通过相机等设备采集图像，预处理包括图像去噪、图像增强、图像平滑等操作。
预处理的目的是提供清晰、准确的图像数据供后续算法处理。
2. 特征提取与表示特征提取是机器视觉中的关键环节，用于从图像数据中提取代表性的特征，以便后续的图像识别和分析。
常用的特征提取算法包括边缘检测、角点检测、尺度不变特征变换（SIFT）等。
特征表示可以将提取出的特征进行描述和编码，以便于后续的匹配和识别。
3. 目标检测与跟踪目标检测算法用于从图像中定位和识别感兴趣的目标物体。
常用的目标检测算法包括基于颜色、形状、纹理等特征的方法，如背景建模法、Haar特征级联分类器等。
目标跟踪算法用于在视频序列中追踪目标物体的位置和运动轨迹，常用的算法有卡尔曼滤波器、粒子滤波器等。
4. 图像分割与分析图像分割是将图像划分为若干个具有相似特征的区域，以便进行局部分析和处理。
常用的图像分割算法包括阈值分割、边缘分割、基于聚类的方法等。
图像分析可以对分割后的区域进行形状、颜色、纹理等特征的分析，从而实现对图像内容的深入理解和描述。
二、机器视觉的实现方法1. 传统机器视觉方法传统的机器视觉方法主要基于图像处理和模式识别技术，采用人工设计的特征提取算法和机器学习方法。
这些方法依赖于人工构建的特征和分类器，具有较好的准确性和鲁棒性。
常见的传统机器视觉方法包括支持向量机（SVM）、人工神经网络（ANN）等。
2. 深度学习方法近年来，深度学习在机器视觉领域取得了重大突破。
如何使用计算机视觉技术进行视觉SLAM定位与建图
如何使用计算机视觉技术进行视觉SLAM定位与建图视觉SLAM（Simultaneous Localization and Mapping）是一种利用计算机视觉技术进行定位与建图的方法。
通过使用摄像头或其他视觉传感器，结合计算机视觉算法，在不依赖于外部定位系统的情况下，实时地估计相机的运动轨迹，并生成环境地图。
视觉SLAM技术在许多领域中得到了广泛应用，如无人机导航、自动驾驶、增强现实等。
本文将介绍如何使用计算机视觉技术进行视觉SLAM定位与建图的基本原理和常用方法。
一、视觉SLAM的基本原理视觉SLAM主要通过两个步骤实现定位与建图：特征提取和运动估计。
具体流程如下：1. 特征提取：从图像序列中提取关键特征点，以获取稳定可靠的图像特征。
常用的特征提取算法有SIFT（尺度不变特征变换）、SURF（速度快的特征变换）和ORB（Oriented FAST and Rotated BRIEF）。
这些算法能够提取出在不同视角下具有唯一性的图像特征点。
提取到的特征点将被用于后续的运动估计。
2. 运动估计：通过特征点的运动轨迹，计算相机在连续帧之间的相对运动。
一种常用的方法是基于稀疏特征点的追踪，例如，通过匹配先前帧中的特征点与当前帧中的特征点，用最小二乘或RANSAC等方法计算相机姿态的变化。
运动估计的结果将被用于定位和建图的更新。
3. 定位更新：通过将估计的相机姿态与先前的定位结果进行融合，得到更准确的相机位置和姿态。
通常，通过运用滤波器，如扩展卡尔曼滤波器（EKF）或无迹卡尔曼滤波器（UKF），结合运动估计和传感器数据来实现定位的更新。
4. 地图更新：使用定位结果和特征点信息，建立和维护环境地图。
地图通常以稀疏或稠密的形式表示。
在建图过程中，常用的算法有图优化（Graph-SLAM）和基于光束法的建图方法。
二、常用的视觉SLAM算法视觉SLAM的研究领域非常广泛，有很多不同的算法和技术可供选择。
以下是几种常用的视觉SLAM算法：1. ORB-SLAM：ORB-SLAM是一种基于特征点的SLAM系统，它使用ORB特征描述子进行特征提取和匹配，利用优化算法来估计相机的运动轨迹和地图。

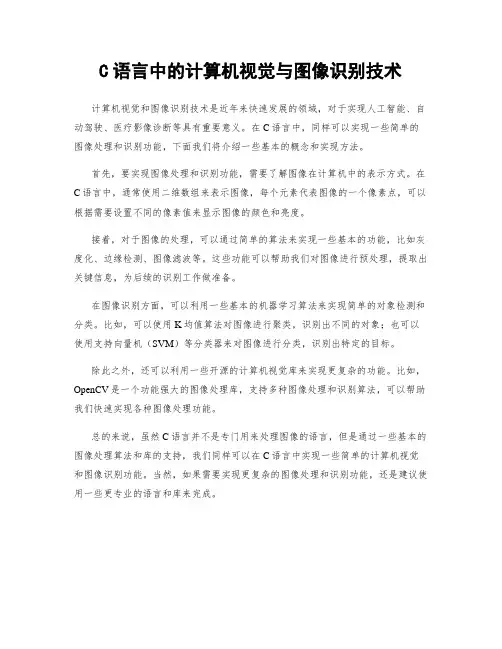

C语言中的计算机视觉与图像识别技术
C语言中的计算机视觉与图像识别技术
计算机视觉和图像识别技术是近年来快速发展的领域，对于实现人工智能、自动驾驶、医疗影像诊断等具有重要意义。
在C语言中，同样可以实现一些简单的图像处理和识别功能，下面我们将介绍一些基本的概念和实现方法。
首先，要实现图像处理和识别功能，需要了解图像在计算机中的表示方式。
在C语言中，通常使用二维数组来表示图像，每个元素代表图像的一个像素点，可以根据需要设置不同的像素值来显示图像的颜色和亮度。
接着，对于图像的处理，可以通过简单的算法来实现一些基本的功能，比如灰度化、边缘检测、图像滤波等。
这些功能可以帮助我们对图像进行预处理，提取出关键信息，为后续的识别工作做准备。
在图像识别方面，可以利用一些基本的机器学习算法来实现简单的对象检测和分类。
比如，可以使用K均值算法对图像进行聚类，识别出不同的对象；也可以使用支持向量机（SVM）等分类器来对图像进行分类，识别出特定的目标。
除此之外，还可以利用一些开源的计算机视觉库来实现更复杂的功能。
比如，OpenCV是一个功能强大的图像处理库，支持多种图像处理和识别算法，可以帮助我们快速实现各种图像处理功能。
总的来说，虽然C语言并不是专门用来处理图像的语言，但是通过一些基本的图像处理算法和库的支持，我们同样可以在C语言中实现一些简单的计算机视觉和图像识别功能。
当然，如果需要实现更复杂的图像处理和识别功能，还是建议使用一些更专业的语言和库来完成。
计算机视觉技术使用教程
计算机视觉技术使用教程计算机视觉技术（Computer Vision）是一门关于如何使计算机“看”的学科，它旨在通过模拟人类的视觉系统，使计算机能够理解、分析和解释图像和视频数据。
计算机视觉技术广泛应用于人脸识别、手势识别、目标跟踪、图像分类等领域。
在本教程中，我将介绍计算机视觉技术的基本概念和常用方法，并提供相应的代码示例。
1. 图像的基本处理在计算机视觉领域，首先需要对图像进行一些基本的处理操作。
这包括图像的读取、显示、保存，以及图像的大小缩放、灰度化、二值化等操作。
在Python 中，可以使用OpenCV库来进行这些操作。
以下是一个简单的代码示例：```import cv2# 读取图像image = cv2.imread("image.jpg")# 显示图像cv2.imshow("Image", image)cv2.waitKey(0)# 保存图像cv2.imwrite("new_image.jpg", image)# 图像灰度化gray_image = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)# 图像二值化ret, binary_image = cv2.threshold(gray_image, 127, 255, cv2.THRESH_BINARY) ```2. 特征提取和描述特征提取是计算机视觉中的一个重要任务，它用于从图像中提取出具有代表性的特征信息。
常用的特征包括边缘、角点、纹理等。
特征描述是将特征转化为可以进行比较和匹配的形式，常用的方法有SIFT、SURF和ORB等。
以下是使用SIFT算法进行图像特征提取和描述的代码示例：```import cv2# 读取图像image1 = cv2.imread("image1.jpg")image2 = cv2.imread("image2.jpg")# 创建SIFT对象sift = cv2.SIFT_create()# 提取关键点和特征描述keypoints1, descriptors1 = sift.detectAndCompute(image1, None)keypoints2, descriptors2 = sift.detectAndCompute(image2, None)```3. 目标检测和跟踪目标检测和跟踪是计算机视觉中的重要任务，它们用于从图像或视频中找出特定目标并进行跟踪。

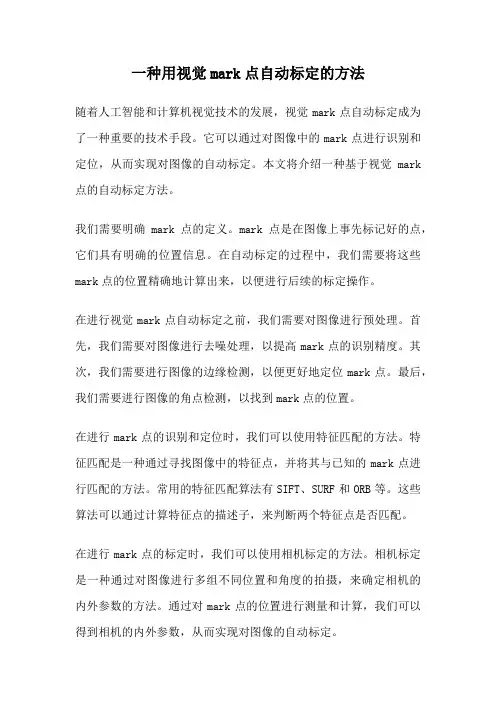

一种用视觉mark点自动标定的方法
一种用视觉mark点自动标定的方法随着人工智能和计算机视觉技术的发展，视觉mark点自动标定成为了一种重要的技术手段。
它可以通过对图像中的mark点进行识别和定位，从而实现对图像的自动标定。
本文将介绍一种基于视觉mark 点的自动标定方法。
我们需要明确mark点的定义。
mark点是在图像上事先标记好的点，它们具有明确的位置信息。
在自动标定的过程中，我们需要将这些mark点的位置精确地计算出来，以便进行后续的标定操作。
在进行视觉mark点自动标定之前，我们需要对图像进行预处理。
首先，我们需要对图像进行去噪处理，以提高mark点的识别精度。
其次，我们需要进行图像的边缘检测，以便更好地定位mark点。
最后，我们需要进行图像的角点检测，以找到mark点的位置。
在进行mark点的识别和定位时，我们可以使用特征匹配的方法。
特征匹配是一种通过寻找图像中的特征点，并将其与已知的mark点进行匹配的方法。
常用的特征匹配算法有SIFT、SURF和ORB等。
这些算法可以通过计算特征点的描述子，来判断两个特征点是否匹配。
在进行mark点的标定时，我们可以使用相机标定的方法。
相机标定是一种通过对图像进行多组不同位置和角度的拍摄，来确定相机的内外参数的方法。
通过对mark点的位置进行测量和计算，我们可以得到相机的内外参数，从而实现对图像的自动标定。
视觉mark点自动标定方法的优点是可以自动化地进行标定操作，并且具有较高的精度和准确性。
它可以大大提高标定的效率，并减少人工操作的误差。
同时，它还可以适用于各种不同的图像标定任务，具有较好的通用性。
然而，视觉mark点自动标定方法也存在一些挑战和限制。
首先，mark点的质量和数量会直接影响标定的精度和准确性。
如果mark 点被遮挡或者存在误差，那么标定的结果可能会出现较大的偏差。
其次，mark点的选择和布局也需要一定的经验和技巧。
不合理的mark点选择和布局可能导致标定失败或者标定结果不准确。

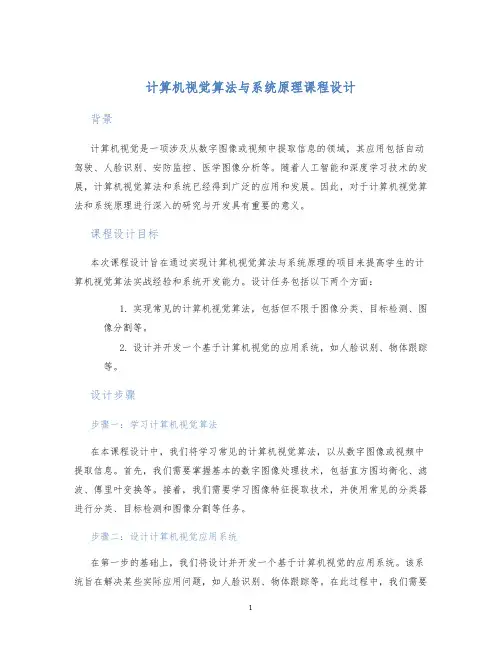

计算机视觉算法与系统原理课程设计
计算机视觉算法与系统原理课程设计背景计算机视觉是一项涉及从数字图像或视频中提取信息的领域，其应用包括自动驾驶、人脸识别、安防监控、医学图像分析等。
随着人工智能和深度学习技术的发展，计算机视觉算法和系统已经得到广泛的应用和发展。
因此，对于计算机视觉算法和系统原理进行深入的研究与开发具有重要的意义。
课程设计目标本次课程设计旨在通过实现计算机视觉算法与系统原理的项目来提高学生的计算机视觉算法实战经验和系统开发能力。
设计任务包括以下两个方面：1.实现常见的计算机视觉算法，包括但不限于图像分类、目标检测、图像分割等。
2.设计并开发一个基于计算机视觉的应用系统，如人脸识别、物体跟踪等。
设计步骤步骤一：学习计算机视觉算法在本课程设计中，我们将学习常见的计算机视觉算法，以从数字图像或视频中提取信息。
首先，我们需要掌握基本的数字图像处理技术，包括直方图均衡化、滤波、傅里叶变换等。
接着，我们需要学习图像特征提取技术，并使用常见的分类器进行分类、目标检测和图像分割等任务。
步骤二：设计计算机视觉应用系统在第一步的基础上，我们将设计并开发一个基于计算机视觉的应用系统。
该系统旨在解决某些实际应用问题，如人脸识别、物体跟踪等。
在此过程中，我们需要选择合适的计算机视觉算法，并结合计算机视觉系统设计的要求，完成整个系统的设计和开发。
步骤三：完成项目报告在完成上述两个步骤之后，我们需要完成一个项目报告，系统地介绍整个课程设计的实现过程和结果。
报告包括以下内容：•课程设计目的和背景•项目实现的具体算法和系统架构•实验结果和分析•项目的展望和优化课程设计评分本课程设计将通过实际实现的计算机视觉算法和应用系统进行评分。
具体评分细节如下：•步骤一所完成的算法实现占总分值的40%•步骤二所完成的应用系统实现占总分值的50%•报告占总分值的10%总结本次计算机视觉算法与系统原理课程设计通过实现常见的计算机视觉算法和应用系统，旨在提高学生在计算机视觉领域的综合实战经验和系统开发能力。
Python中如何进行机器视觉编程
Python中如何进行机器视觉编程机器视觉是一种利用计算机和相机等设备，对图像和视频进行分析和处理的技术。
随着人工智能和深度学习的发展，机器视觉在各个领域都得到了广泛的应用，比如人脸识别、智能监控、自动驾驶等。
在Python中进行机器视觉编程，可以利用一些开源的库和工具，比如OpenCV、TensorFlow、Keras等。
下面将介绍如何使用Python进行机器视觉编程的具体步骤和技术。
一、安装必要的库和工具在进行机器视觉编程之前，首先需要安装一些必要的库和工具。
Python中最常用的机器视觉库是OpenCV，它提供了丰富的图像处理和计算机视觉算法。
另外，TensorFlow和Keras是用于深度学习的库，它们提供了各种深度学习模型和算法。
可以使用pip命令来安装这些库：```pip install opencv-pythonpip install tensorflowpip install keras```安装完成后，就可以开始进行机器视觉编程了。
二、图像处理和分析1.读取和显示图像使用OpenCV库可以很方便地读取和显示图像。
以下是一个简单的示例代码：```pythonimport cv2#读取图像image = cv2.imread('lena.jpg')#显示图像cv2.imshow('image', image)cv2.waitKey(0)cv2.destroyAllWindows()```这段代码首先使用cv2.imread函数读取名为lena.jpg的图像，然后使用cv2.imshow函数显示图像，最后使用cv2.waitKey(0)等待用户按下任意键，最后使用cv2.destroyAllWindows关闭窗口。
2.图像处理OpenCV库提供了丰富的图像处理函数，比如图像滤波、边缘检测、形态学操作等。
以下是一个简单的图像滤波示例：```pythonimport cv2import numpy as np#读取图像image = cv2.imread('lena.jpg')#高斯滤波blurred = cv2.GaussianBlur(image, (5, 5), 0)#显示处理后的图像cv2.imshow('blurred', blurred)cv2.waitKey(0)cv2.destroyAllWindows()```这段代码使用cv2.GaussianBlur函数对图像进行高斯滤波，在显示处理后的图像之前，需要等待用户按下任意键。
计算机视觉的基础知识和实现方法
计算机视觉的基础知识和实现方法计算机视觉是研究人工智能领域的一项技术，通过对图像或视频信号的输入，实现对图像信息的自动处理和分析。
计算机视觉技术可以应用于医学影像分析、人脸识别、物体识别、自动驾驶等领域。
计算机视觉的基础知识包括数字图像处理和图像特征提取。
数字图像处理是指将数字图像中的像素进行处理和分析的技术。
数字图像处理可以通过图像增强、图像滤波、边缘检测等方法，实现对图像的修复、增强等处理。
常用的数字图像处理软件包括MATLAB和OpenCV。
图像特征提取是指将数字图像中的特征提取出来，用于图像分类、目标检测等应用。
图像特征提取可以通过SIFT、SURF、HOG等算法实现。
SIFT算法通过图像中的特征点提取图像的局部特征，而SURF算法是SIFT算法改进版，加速处理图像的过程。
HOG算法是一种局部图像特征提取方法，主要用于行人检测和人脸识别等应用。
对于图像分类和目标检测任务，常用的算法包括卷积神经网络（CNN）和支持向量机（SVM）算法。
CNN是一种典型的深度学习算法，通过对于图像特征的学习，实现对于图像或视频信号的分类、目标检测、分割等任务。
CNN的结构通常包含卷积层、池化层、全连接层、softmax输出层等组成部分。
卷积层主要用于提取图像中的特征，在卷积层后通过池化操作将特征图降维，然后通过全连接层将降维后的特征图输入到SVM分类器中。
SVM算法是一种非常优秀的二分类算法，通常用于图像分类和目标检测任务。
SVM算法通过将原始数据映射到高维空间中，找到一个最优的超平面，实现对于数据的区分。
对于图像分类和目标检测任务，通常使用SVM分类器对于图像特征进行分类。
除了CNN和SVM算法，还有很多其他的算法可以用于图像分类和目标检测任务，如KNN算法、随机森林算法等。
选择哪种算法，应根据应用场景和需求进行选择。
总之，计算机视觉技术是人工智能领域中一个热门技术，其应用范围不断拓展。
对于计算机视觉的基础知识和实现方法的研究，对于推动计算机视觉在实际应用中的发展具有重要的意义。
