不锈钢复合板覆层常用不锈钢材料
不锈钢复合板 标准
不锈钢复合板标准一、材质不锈钢复合板由基层材料和复层材料通过爆炸或轧制等方法复合而成。
基层材料通常为碳素钢或低合金钢，复层材料通常为奥氏体不锈钢或沉淀硬化不锈钢。
二、厚度不锈钢复合板的厚度应满足设计要求，通常基层的厚度在2-10mm之间，复层的厚度在0.5-5mm之间。
对于特殊要求的复合板，如超厚或超薄，应在合同中注明。
三、表面质量不锈钢复合板的表面质量应符合以下要求：1. 表面无明显划痕、锈迹、凹凸等缺陷。
2. 表面平整，无明显扭曲、翘曲等现象。
3. 基层和复层之间的过渡区应平滑过渡，无明显的台阶或突变。
四、尺寸偏差不锈钢复合板的尺寸偏差应符合相关标准，包括长度、宽度、厚度等。
具体要求如下：1. 长度偏差：±5mm。
2. 宽度偏差：±3mm。
3. 厚度偏差：±10%。
五、力学性能不锈钢复合板的力学性能应满足设计要求，包括抗拉强度、屈服点、延伸率等。
具体要求如下：1. 抗拉强度：≥520MPa。
2. 屈服点：≥210MPa。
3. 延伸率：≥35%。
六、耐腐蚀性能不锈钢复合板具有良好的耐腐蚀性能，能够抵抗大气、酸、碱、盐等腐蚀介质的作用。
其耐腐蚀性能主要取决于复层不锈钢的材质和表面处理方式。
七、焊接性能不锈钢复合板具有良好的焊接性能，能够满足各种焊接工艺的要求。
在焊接过程中，应采取适当的保护措施，防止基层和复层之间的元素互渗，影响焊接质量。
八、无损检测要求不锈钢复合板应进行无损检测，以确保其质量符合要求。
无损检测的方法包括超声波检测、涡流检测、磁粉检测等。
检测过程中，应对基层和复层的结合情况进行检测，确保无裂纹、夹杂物等缺陷。
九、标志和质量证明书不锈钢复合板应具有清晰的标志，包括产品名称、规格、材质、生产日期、生产厂家等信息。
同时，每批不锈钢复合板都应附有质量证明书，证明其质量符合相关标准。
十、包装、运输和贮存不锈钢复合板在包装、运输和贮存过程中，应采取适当的保护措施，防止其受到机械损伤或腐蚀。
不锈钢复合钢板规格、品种及用途
不锈钢板的性能特点不锈钢板属于一种高端材料，其具有很好的防锈性能及耐腐蚀性能，拥有较高的强度且在变形时不易破裂等特性，可以在恶劣的环境下使用；在不锈钢板品种中，我们常用的主要有奥氏体和马氏体两种不锈钢板，其中奥氏体不锈钢板塑性好，马氏体则是在硬性好，其外还有双相体、铁素体、沉淀硬化不锈钢板等。
由于不锈钢板的特性，其中主要用在化工业、制造业、五金业、建筑等行业，用途较为广泛；不锈钢板之所以能用途如此广泛的用途，主要原因是由于它的性能关系，接下来我们来了解下不锈钢板有哪些性能及不锈钢板这些性能起到什么作用及特点。
1、化学性能：不锈钢板是由合金元素组成，这些元素也决定了不锈钢板性能的差异；由于这些元素的存在，因此造就了不锈钢板具有极佳的耐化学腐蚀和电化学腐蚀性能，是在钢材里面是最好的，仅次于钛。
2、物理性能：不锈钢板具有耐热、耐高温、耐低温且还耐超低温。
3、力学性能：不锈钢板种类的不同，其力学性能也也是各不相同；①奥氏体不锈钢板具有良好韧性，强度不高但是耐腐蚀性能却是不锈钢板中最好的、适用于要求耐蚀高而力学性能要求不高的场合，如化工业、酸碱业、制造业等；②铁素体不锈钢板力学性能适中，强度不高，但耐氧化性能较好，适用于工业炉零件；③马氏体不锈钢板具有较高的强度、硬度，适合于制造既耐蚀又需要高强度、高耐磨性的零件，如水轮机轴、不锈钢板刀具、不锈钢板轴承等。
4、工艺性能：奥氏体不锈钢板的工艺性能在不锈钢板种类中是最好的、由于其的塑性很好，因此可加工成各种不锈钢板板材、不锈钢板管材、不锈钢板棒材等，适合于压力加工；而马氏体不锈钢板由于硬度较高，因此其工艺性能也相对差一些不锈钢复合板模铸法技术的发展不锈钢复合板模铸法应用较早，与轧制复合法、爆炸复合法不同的是其为固液相复合。
用该法制备不锈钢复合板时，将两块不锈钢复合板叠合，中间涂上剥离剂，四周焊合后放在铸模中。
为防止浇铸时不锈钢复合板氧化，形成表面夹杂，不锈钢复合板外表面涂上防氧化剂。
S30408+Q235B不锈钢复合板覆层缺陷手弧焊修补性能分析
S30408+Q235B不锈钢复合板覆层缺陷手弧焊修补性能分析作者：刘中肖田保生来源：《城市建设理论研究》2013年第24期摘要：不锈钢复合板具有较高的结构强度和具有较好的耐蚀性，并大幅度降低工程造价。
但因现场施工工艺问题，会造成覆层破坏形成缺陷，如吊耳焊接，为保证设备安全运行，现以S30408+Q235B复合板覆层缺陷手弧焊修补性能为例进行分析。
关键词：不锈钢复合钢板；吊耳焊接；覆层缺陷；手弧焊；层间温度中图分类号：TF764+.1 文献标识码：A 文章编号：一、情况简介由于现场施工工艺问题，施工单位常会在不锈钢复合板设备加工时在内部覆层位置焊接吊耳方便吊装或焊接支撑件方便成型。
焊接吊耳或支撑件前为保证必要的安全系数，会将该位置覆层去除，使吊耳或支撑件焊接在基层碳钢上，但这样也是设备覆层表面出现缺陷，影响材料原有性能。
而GB/T8165《不锈钢复合钢板和钢带》、NB/T47002.1《压力容器用爆炸焊接复合钢板不锈钢-钢复合板》、YB/T4282《压力容器用热轧不锈钢复合钢板》明确指出允许对存在复合缺陷复合板的覆层进行熔焊修补，同样该工艺适用于施工过程中形成的覆层缺陷熔焊修补。
下面我们以某施工现场对S30408+Q235B材质复合板覆层缺陷的手弧焊修补工艺进行分析。
该施工现场在对施工过程中产生的覆层缺陷进行熔焊修补时，采用的是直径φ4mm的E308-16奥氏体不锈钢焊条，由于施工现场修补用焊接电源没有电流、电压等关键参数显示，也没有用于控制层间温度的测温仪器，因而修补时的焊接工艺参数控制没有保障。
为了检验该施工现场现行修补工艺是否合适，对现场工人按照习惯操作工艺修补的S30408+Q235B复合板进行了取样分析，并对焊接工艺进行了优化。
二、现场修补的S30408+Q235B复合板取样分析情况2.1 化学成分检验表1 某施工现场修补的S30408+Q235B复合板化学成分检验结果（%）化学成分分析结果表明：采用直径φ4mm的TS-308焊条修补的复合板，焊缝成分满足S30408不锈钢国家标准要求，但Cr、Ni的含量偏低，都接近了标准要求的下限。
不锈钢复合板化学法介绍
不锈钢复合板化学法采用高强度碳纤维材料将不锈钢板及碳钢板在高温滚压下粘合在一起，由于是在高温下进行的粘合，碳纤维材料与钢板之间呈现分子结构相互渗透，结合牢固，抗弯曲，折弯，剪切而不开裂。
不锈钢复合板化学法是一种新型工艺，目前在国内能够享有这项专业的生产企业极少。
它的工艺特点与爆发法完全不同，与热轧法有类似地方。
一、至少三层复合，比其它两种复合法多出中间碳纤维层。
二、高温滚压，这点与热轧法类似，只是压缩比和下压率无需那么大。
三、适合厚度2mm以内的不锈钢复合板制作，其工艺特点限制了不能生产太厚的不锈钢复合板。
四、环保无污染，相对爆炸法更符合环境要求。
五、不锈钢复合板采用化学法生产，成本较低，相对热轧法的投资成本及生产成本较低，并且相对爆炸法生产效率高很多。
六、采用化学法制作的不锈钢复合板一般多应用与装饰，金属幕墙，电梯等行业。
不锈钢复合板化学法作为不锈钢复合板三大制作方法之一，其特有的工艺特点及成本优势必将有广阔的市场情景。
不锈钢复合板是以碳钢基层与不锈钢覆层结合而成的复合板钢板

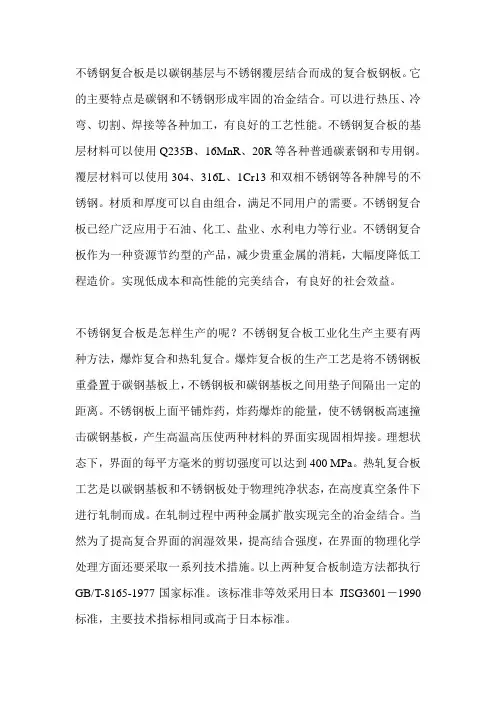

不锈钢复合板是以碳钢基层与不锈钢覆层结合而成的复合板钢板。
它的主要特点是碳钢和不锈钢形成牢固的冶金结合。
可以进行热压、冷弯、切割、焊接等各种加工，有良好的工艺性能。
不锈钢复合板的基层材料可以使用Q235B、16MnR、20R等各种普通碳素钢和专用钢。
覆层材料可以使用304、316L、1Cr13和双相不锈钢等各种牌号的不锈钢。
材质和厚度可以自由组合，满足不同用户的需要。
不锈钢复合板已经广泛应用于石油、化工、盐业、水利电力等行业。
不锈钢复合板作为一种资源节约型的产品，减少贵重金属的消耗，大幅度降低工程造价。
实现低成本和高性能的完美结合，有良好的社会效益。
不锈钢复合板是怎样生产的呢？不锈钢复合板工业化生产主要有两种方法，爆炸复合和热轧复合。
爆炸复合板的生产工艺是将不锈钢板重叠置于碳钢基板上，不锈钢板和碳钢基板之间用垫子间隔出一定的距离。
不锈钢板上面平铺炸药，炸药爆炸的能量，使不锈钢板高速撞击碳钢基板，产生高温高压使两种材料的界面实现固相焊接。
理想状态下，界面的每平方毫米的剪切强度可以达到400 MPa。
热轧复合板工艺是以碳钢基板和不锈钢板处于物理纯净状态，在高度真空条件下进行轧制而成。
在轧制过程中两种金属扩散实现完全的冶金结合。
当然为了提高复合界面的润湿效果，提高结合强度，在界面的物理化学处理方面还要采取一系列技术措施。
以上两种复合板制造方法都执行GB/T-8165-1977国家标准。
该标准非等效采用日本JISG3601－1990标准，主要技术指标相同或高于日本标准。
那么爆炸复合与热轧复合板各自的工艺特点如何呢？先说爆炸复合的特点：一、由于爆炸复合是冷加工，因此它可以产生除不锈钢复合板以外很多种金属复合板，如钛、铜、铝等等。
二、爆炸复合可以生产不锈钢复合板总厚度可以达到几百毫米厚的不锈钢复合板，如一些大型底座和管板等。
但是不适合生产总厚度小于10 mm的较薄的复合钢板。
三爆炸复合利用炸药的能量生产，对环境会造成振动、噪声和烟尘污染。
复合底或三层钢做成的不锈钢锅具使用原理
复合底或三层钢做成的不锈钢锅具使用原理不锈钢是一种由铁、碳和其他合金元素组成的合金材料，具有防腐、耐高温、耐磨损和耐腐蚀等特性。
复合底或三层钢是不锈钢锅具常用的结构。
不锈钢锅具的使用原理主要涉及导热性和热传递。
复合底或三层钢结构通过不同层次的材料设计来提高锅具的导热性能和均热性。
首先，复合底或三层钢由两层不锈钢外壳和中间的铝或铜层构成。
这些材料的特性及其相互的结合方式对于锅具的使用起着重要作用。
一是不锈钢外壳，它具有耐腐蚀、耐高温和耐磨损的特性，可以保持锅具的外观和使用寿命。
不锈钢外壳还可以防止酸碱反应，保证食物的安全和卫生。
二是铝或铜层，它具有良好的导热性能。
铝或铜是非铁质金属，具有良好的热传导性和热均匀性。
通过在锅具的中间添加铝或铜层，可以提高锅具的导热性和均热性，使食物能够均匀受热，避免出现局部过热或过冷的情况。
三是不锈钢或铝锅盖，它可以将热量封闭在锅具内部，避免能量的损失，加快热量的传递。
同时，锅盖的密封性能可以防止水分的蒸发，确保食物的湿润和原汁原味。
不锈钢锅具的使用原理主要涉及锅底和锅盖的热传递。
当热源加热锅底时，铝或铜层会迅速导热，将热量均匀传递给锅底的不锈钢外壳。
不锈钢具有较低的热传导性，所以铝或铜层的导热性能可以有效提高整个锅底的热传递速度。
同时，不锈钢外壳又具有一定的热传导性，可以将热量从锅底传递到锅壁和锅盖上，实现整个锅具内部的热量传递和均匀加热。
这样可以达到快速加热、节能和节省时间的效果。
此外，不锈钢锅具还具有耐腐蚀和耐高温的特性，可以在高温下长时间使用而不会变形或褪色。
不锈钢锅具的材料还具有较好的酸碱抗性，可以保证食物的安全和卫生。
总之，复合底或三层钢的不锈钢锅具通过不同层次的材料设计，提高了锅具的导热性能和均热性。
它可以实现快速加热、节能和均匀加热，提高烹饪效果和口感，满足人们对于美味食物的需求。
不锈钢复合板施工方案
不锈钢复合板施工方案一、材料准备1.不锈钢复合板：根据工程需要选择合适尺寸的不锈钢复合板，并进行质量检查，确保表面平整、无划痕、无明显变形等缺陷。
2.基材：选择适合的基材，如铝、铜等金属。
基材应具有较好的强度和耐腐蚀性能，以确保复合板的整体性能。
3.胶粘剂：选择高强度、耐久性好的胶粘剂，保证不锈钢表面和基材之间的粘接牢固可靠。
4.安装辅助材料：如螺丝、铆钉、密封胶等。
二、施工步骤1.预处理：将不锈钢复合板和基材分别清洗干净，去除表面的污垢和油脂。
然后使用砂纸等工具打磨复合板和基材表面，增加粘接面积，提高粘接强度。
2.涂布胶粘剂：使用刮刀或刷子，在复合板和基材的粘接面上均匀涂布胶粘剂。
注意胶粘剂要均匀、充分覆盖整个粘接面，并保证胶层的厚度均匀。
3.粘接：将涂有胶粘剂的复合板和基材按照设计要求放置在一起，用适当的工具轻轻压实，使其紧密贴合。
然后使用螺丝、铆钉等辅助材料固定复合板和基材，增加粘接强度。
4.清理：等待胶粘剂固化后，清理复合板和基材表面的胶层溢出物和杂质，保持施工环境整洁。
5.密封处理：根据需要，在复合板和基材之间的接缝处涂抹密封胶或使用专用密封条，以提高防水、防尘效果。
6.检查和验收：完成施工后，对不锈钢复合板进行检查，确保粘接牢固、无明显缺陷。
然后进行验收，满足设计要求和技术标准后，方可交付使用。
三、注意事项1.保持施工环境整洁，注意防止灰尘和杂质进入胶层，影响粘接质量。
2.在施工过程中，避免不锈钢表面和基材碰撞、划伤，以免影响外观质量。
3.严格按照胶粘剂的使用说明操作，确保施工质量。
4.选择适当的温度和湿度条件进行施工，以确保胶粘剂的固化效果。
5.在施工完毕后，及时清理和保护不锈钢复合板，防止其被污染和损坏。
不锈钢复合材料焊接工艺简介 可做做参考
不锈钢中厚板复合材料焊接工艺简介20世纪90年代以来，由于不锈钢复合钢板制造工艺的日臻完善，其价格逐步降低。
从而使不锈钢复合钢板的使用越来越广泛，冶金、水利、石油化工、核工业和食品工业等领域都有大量应用。
在压力容器建造中，不锈钢复合钢板被采用的逐渐增多。
不锈钢复合板的基层材料可以使用Q235B、16MnR、20R等各种普通碳素钢和专用钢。
覆层材料可以使用304、316L、1Cr13和双相不锈钢等各种牌号的不锈钢。
常用的是奥氏体不锈钢复合钢板。
一、不锈钢复合钢板的焊接特点不锈钢复合钢板焊接时，存在碳钢焊缝对不锈钢焊缝的稀释问题。
由于稀释作用，降低了不锈钢焊缝中的铬、镍含量，增加了不锈钢焊缝的含碳量。
所以不锈钢焊缝中容易形成硬而脆的马氏体组织。
从而降低了焊接接头的强度和韧性。
根据舍夫勒组织图和生产实践证明：过渡层的焊材必须采用高铬镍不锈钢焊材，才能在正常焊接参数下，得到双相组织的焊缝，避免了大量马氏体组织的产生，避免产生焊接冷裂纹。
但是，上述的结论是在小熔合比下总结出来的，原则上应控制焊缝的稀释率不大于30％，也就是说：合理设计焊接坡口和提高焊工的技术水平对于不锈钢复合钢板的焊接尤为重要。
二、合理设计焊接坡口焊接接头坡口形式的选择，除了应考虑其填充金属尽量少外，还应考虑复合钢板的焊接特点，保证复合层的耐腐蚀性能。
常用对接接头的坡口形式。
见（图一到图七）管板角接接头的坡口形式见（图八到图十）不锈钢复合钢板焊接的一般顺序应为：先焊基层焊缝，然后焊过渡层，最后焊复层焊缝。
图1按《焊接规程》的规定仅能单面施焊，焊接第一层时存易将基层母材熔人焊缝，影响焊接接头的抗腐蚀性并易产生冷裂纹。
另一方面，复层焊接接头被重复在敏感区加热，焊接接头易产生晶间腐蚀。
特殊情况下，能进行背面清根时，也可选用。
生产实践证明：过渡层的焊材必须采用高铬镍不锈钢焊材，才能在正常焊接参数下，得到双相组织的焊缝，避免了大量马氏体组织的产生，避免产生焊接冷裂纹。
爆炸焊奥氏体不锈钢复合板复层厚度测量,哪种方法更胜一筹？
以奥氏体不锈钢为复合层，碳钢为基层的复合板，既具有不锈钢的表面性能和耐腐蚀性能，又具有碳钢的机械强度和加工性能。
因此，奥氏体不锈钢复合板制成的压力容器在化工领域应用广泛。
奥氏体不锈钢与碳钢属于不同材料，爆炸焊接复合技术很好地实现了这两种材料的复合。
爆炸焊接主要是用炸药作为能源进行金属焊接的技术，其特点是充分发挥和利用组元材料的物理性能和力学性能，以满足不同场合的需求。
在压力容器的制备过程中，必须对复层奥氏体不锈钢厚度进行控制。
常用的复合板复层厚度的测量方法有磁性测厚法、超声测厚法和金相测厚法这三种方法。
其原理和操作过程不同，各自的影响因素和适用范围也不相同。
采用不适合的方法进行复层厚度测量，得到的结果往往存在较大误差。
那么，上述三种方法到底哪种更胜一筹呢？让我们来进行一次小测验吧！测量材料复层材料选取SA240 304L，名义厚度(设计图样上标注的厚度)为3.5mm；基板材料选取SA265 Gr70，名义厚度为30mm。
SA240 304L中各元素的质量分数完全符合标准ASME SA240-2015《压力容器和一般用途用耐热铬及铬镍不锈钢板､薄板和钢带》的相关指标要求，SA265 Gr70中各元素的质量分数完全符合标准ASME SA516-2015《中､低温压力容器用碳钢板》的相关指标要求。
对复层､基层材料分别用游标卡尺测出实际厚度。
复层材料8次测量的平均值是3.70mm，基层材料8次测量的平均值是30.62mm。
而客户要求复合板复层厚度的测量结果不得小于3.175mm，厚度公差为正公差。
爆炸焊接复合板采用爆炸焊接方法成型，执行ASME SA264-2015《铬-镍不锈钢复合板》标准，交货状态为退火后。
爆炸焊接主要是用炸药作为能源进行金属间焊接的，是一种很有实用价值的生产金属复合材料的高新技术。
其在一瞬间能将相同的､特别是不同的金属组合简单､迅速､强固地焊接在一起，使金属界面达到冶金结合状态。
工程中采用的爆炸焊接方法主要有平行安装法和角度安装法两种，这次我们采用平行安装法(见下图)进行爆炸焊接，并对爆炸焊接工艺进行优化。
不锈钢复合板简介
不锈钢复合板介绍目录一、爆炸不锈钢复合板的历史由来．．．．．．．．．．．．．．．．．．．．．．．．．二、爆炸不锈钢复合钢板基础知识．．．．．．．．．．．．．．．．．．．．．．．．．１．不锈钢复合板爆炸基本原理．．．．．．．．．．．．．．．．．．．．．．．．．．２．不锈钢复合板爆炸工艺流程．．．．．．．．．．．．．．．．．．．．．．．．．．３．不锈钢复合板爆炸性能分析．．．．．．．．．．．．．．．．．．．．．．．．．．3.1界面的结合率．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.2界面剪切强度．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.3 拉伸性能．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.4 冷弯性能．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.5 冲击性能．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.6 扭转性能．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.7 其它．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.7.1 硬度．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.7.2 焊接．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.7.3 热处理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４．不锈钢复合板爆炸优缺分析．．．．．．．．．．．．．．．．．．．．．．．．．．５.不锈钢复合板的发展现状及应用简介．．．．．．．．．．．．．．．．．．．．一、爆炸不锈钢复合板的历史由来爆炸不锈钢复合板，它是以炸药为能源，利用炸药爆炸时产生的冲击波使两层或多层同种或异种材料高速倾斜碰撞、而焊合在一起的方法。
