给水管道自动排气阀使用经验分享复习课程
自动排气阀的使用方法

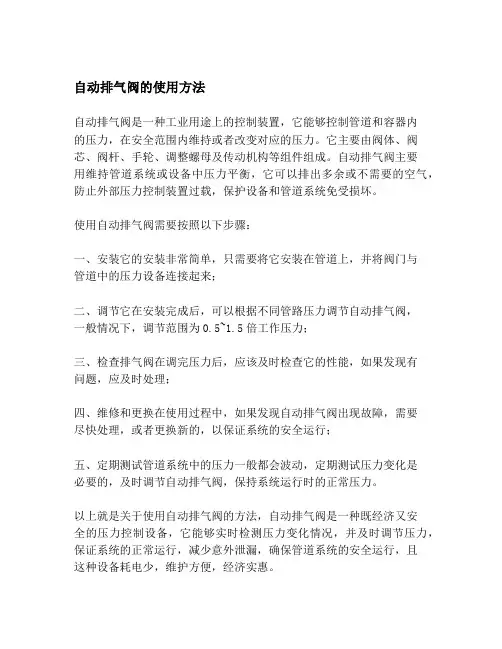

自动排气阀的使用方法
自动排气阀是一种工业用途上的控制装置，它能够控制管道和容器内
的压力，在安全范围内维持或者改变对应的压力。
它主要由阀体、阀芯、阀杆、手轮、调整螺母及传动机构等组件组成。
自动排气阀主要
用维持管道系统或设备中压力平衡，它可以排出多余或不需要的空气，防止外部压力控制装置过载，保护设备和管道系统免受损坏。
使用自动排气阀需要按照以下步骤：
一、安装它的安装非常简单，只需要将它安装在管道上，并将阀门与
管道中的压力设备连接起来；
二、调节它在安装完成后，可以根据不同管路压力调节自动排气阀，
一般情况下，调节范围为0.5~1.5倍工作压力；
三、检查排气阀在调完压力后，应该及时检查它的性能，如果发现有
问题，应及时处理；
四、维修和更换在使用过程中，如果发现自动排气阀出现故障，需要
尽快处理，或者更换新的，以保证系统的安全运行；
五、定期测试管道系统中的压力一般都会波动，定期测试压力变化是
必要的，及时调节自动排气阀，保持系统运行时的正常压力。
以上就是关于使用自动排气阀的方法，自动排气阀是一种既经济又安
全的压力控制设备，它能够实时检测压力变化情况，并及时调节压力，保证系统的正常运行，减少意外泄漏，确保管道系统的安全运行，且
这种设备耗电少，维护方便，经济实惠。

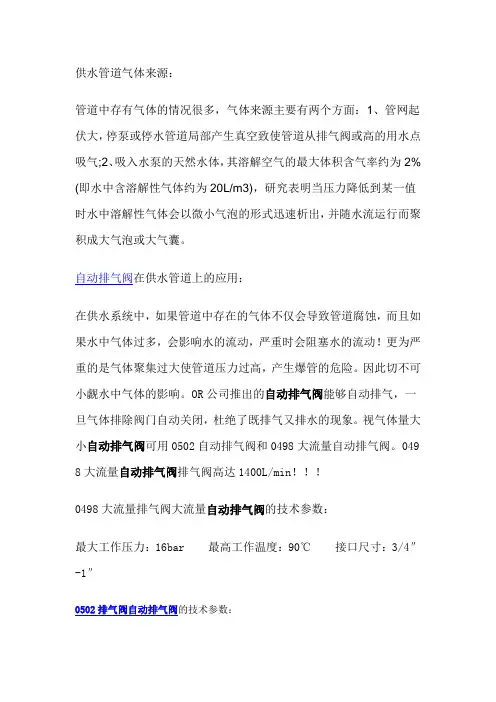

OR自动排气阀在供水管道上的应用
供水管道气体来源：管道中存有气体的情况很多，气体来源主要有两个方面：1、管网起伏大，停泵或停水管道局部产生真空致使管道从排气阀或高的用水点吸气;2、吸入水泵的天然水体，其溶解空气的最大体积含气率约为2% (即水中含溶解性气体约为20L/m3)，研究表明当压力降低到某一值时水中溶解性气体会以微小气泡的形式迅速析出，并随水流运行而聚积成大气泡或大气囊。
自动排气阀在供水管道上的应用：在供水系统中，如果管道中存在的气体不仅会导致管道腐蚀，而且如果水中气体过多，会影响水的流动，严重时会阻塞水的流动！更为严重的是气体聚集过大使管道压力过高，产生爆管的危险。
因此切不可小觑水中气体的影响。
OR公司推出的自动排气阀能够自动排气，一旦气体排除阀门自动关闭，杜绝了既排气又排水的现象。
视气体量大小自动排气阀可用0502自动排气阀和0498大流量自动排气阀。
049 8大流量自动排气阀排气阀高达1400L/min！！！0498大流量排气阀大流量自动排气阀的技术参数：最大工作压力：16bar 最高工作温度：90℃接口尺寸：3/4″-1″0502排气阀自动排气阀的技术参数：最大工作压力：10bar 最高工作温度：110℃连接方式：外螺纹口径：3/8″-3/4”OR排气阀自动排气阀安装注意事项：1.排气阀必须垂直安装，必须保证阀体内浮筒处于竖直状态，不能水平或倒立安装；2.由于气体密度比水小，会沿着管道一直爬到系统最高点并聚集在此，为了提高排气效率，排气阀一般都安装在系统的最高点；3.为了便于检修，排气阀一般跟隔断阀一起使用，这样拆卸排气阀是不需要关停系统；4.排气阀安装好后必须拧松黑色的防尘帽才能排气，但不能完全取掉，万一发生排气阀漏水，可拧紧防尘帽。
自动排气阀原理资料
0502自动排气阀
0402型太阳能自动排气阀
0402自动排气阀的技术参数 大工作压力：10bar 最高工作温度：200℃ 连接方式：外螺纹 口径：3/8″-1/2″ 0402自动排气阀的结构： 阀体：黄铜 阀杆：黄铜 浮筒：高聚物
自动排气阀的型号
0499-0500自动排气阀（轻型）
0499自动排气阀的技术参数： 最大工作压力：10bar 最高工作温度：110℃ 连接方式：外螺纹 口径：3/8″ 0499自动排气阀的结构： 阀体：黄铜 阀杆：黄铜 浮筒：PP
0499-0500自动排气阀(轻型)
0502自动排气阀VALMAT
0498大流量自动排气阀
0498大流量自动排气阀广泛应用于自来水厂、 污水处理厂等各种需要大量排气的场合，采用浮 球结构，排气迅速，每分钟排气量高达 1400L/min。 供水公司通常在供水管道上安装0498大流量 自动排气阀来释放管道空气，当主管道向干管供 水时， 0498大流量自动排气阀用于经常开关的干管 前，通常，供水管关闭后，干管里充满了空气， 打开开关时，这些空气就会被释放出来（如图 A），直到空气排完才有水流出，不幸的是，同 等体积的空气流过水表，水表一样会转动，跟同 等体积的水流过水表一样，这就是业内说的水表 空转现象。在经常开关的干管前安装0498大流 量自动排气阀后，在管道里的空气流过水表之前， 就将空气排出，使水流很快流出龙头，同时也防 止水表空转，保护业主的利益。当水经过自动排 气阀时，自动排气阀内的浮球上升，关闭排气孔， 阻止水从排气孔里流出。
《排气阀资料》课件
控制制冷剂的流经过程，有效减 少排气压力和排气噪声。
汽车前氧传感器
检测发动机的氧气含量，控制喷 油量，实现清洁能源的低碳排放。
造船行业的排气阀应用
1
功能
保证油船、万吨轮、渡轮中排泄污水管道船的排气效率，避免船舶行驶时水舱内 部压力产生异常问题。
2
材质
流体接触部分通常采用不锈钢或铜材制成，以防止海水腐蚀，碳钢材质接触船体 和龙骨。
阀体
固定阀门并提供阀门的连接。
与管道连接部件
固定和连接排气阀与其它设备和管道。
材料选择对排气阀的影响
碳钢排气阀
经济实用，广泛应用于低压、一 般温度下的工程中。
不锈钢排气阀
具有良好的耐腐蚀性和耐高温性 能，在化学、海洋等环境中具有 极高的稳定性和可靠性。
铜排气阀
具有较高的导热性和导电性，适 用于高温高压、强酸强碱等特殊 环境下的应用。
冷却、拆卸清洗、换件维 修、局部加热和涂油等方 法。
3 常见问题
老化、氧化、烧蚀、腐蚀、 损坏、漏气和振动等，需 要及时处理。
常见故障和解决方法
排气阀漏气
原因：密封不严，零件磨损，安装不当等。 解决方法：更换密封件，调整安装角度，更换密封阀门等。
排气阀卡住
原因：内部结垢、与其它部件相碰或某些零件磨损等。 解决方法：清理卡住的部分，涂油、磨光、更换磨损零件等。
双向排气阀的原理和应用
1
原理
双向排气阀可以实现气体的双向流动，在系统中作为一个阻尼器来控制液压撞击 和液压冲击波的产生。
2
应用
双向排气阀适用于非常规工况、超高压力、强冲击和高周转的管道系统中，如工 程机械、冶金和矿山设备等。
快速排气阀使用方法
快速排气阀使用方法
嘿，朋友们！今天咱来聊聊快速排气阀这个小家伙的使用方法。
你看啊，这快速排气阀就像是一个小魔术道具，能在关键时刻给你来个惊喜！它虽然个头不大，作用可不小呢。
使用快速排气阀，第一步，你得先找到它的安装位置，这就好比你要去一个陌生的地方，得先搞清楚路线不是？把它安在合适的地方，才能让它发挥出最大的功效呀。
然后呢，要检查一下它的各个部件是不是都完好无损，这就跟咱出门前得检查下钥匙、手机有没有带一样重要。
要是有个小零件松了或者坏了，那可就麻烦啦！
当一切准备就绪，就可以开始使用啦！想象一下，气体在管道里呼呼地跑，这时候快速排气阀就像个聪明的守门员，迅速地把多余的气体给放出去。
它工作起来可麻利啦！你要是操作得当，那气体排得又快又顺畅，就像夏天喝了一口冰凉的汽水，那叫一个爽！可要是你不小心弄错了步骤，哎呀，那可能就会有点小状况哦。
比如说，你安装得不够牢固，说不定在排气的过程中就会松动，这多闹心呀！或者你没注意到管道里还有其他的杂质，结果把排气阀给堵住了，那不就糟糕啦！
所以呀，使用快速排气阀可得细心细心再细心。
别小看它，它虽然不声不响的，但在关键时刻能帮上大忙呢！
你想想，要是没有它，那些气体憋在管道里出不来，那会是什么后果？就像人憋了一口气出不来一样难受呀！
总之呢，快速排气阀就是我们的好帮手，只要我们正确地使用它，它就能为我们的工作和生活带来便利。
大家可一定要记住这些使用方法哦，让这个小家伙发挥出它最大的作用！别不当回事儿，不然等出了问题可就后悔莫及啦！。
自动排气阀详解
什么是自动排气阀
•自动排气阀是一种安装于暖通系统（中央空调、热泵、壁挂炉、锅炉、太阳能、水冷系统等）以及给排水系统(市政供水、楼宇生活供水、污水处理、排水系统、消防给水等)最高点或者是其他容易聚集气体的地方，用以释放管道内的气穴的阀门
气穴的危害
•水系统管道内气穴的主要危害有以下几点：1.加剧了管道锈蚀，因为气体中有氧气，更加容易发生物理或化学反应；2.形成气堵，降低了空调的制冷或制热效果，浪费了大量能源，与现在低碳环保概念不合；3.影响水的循环，从而导致循环泵涡空，使循环泵空转烧坏！因此在暖通水系统中都会安装自动排气阀
自动排气阀结构
•自动排气阀由阀体、阀杆、浮筒以及防尘帽组成。
自动排气阀结构图
自动排气阀安装
•排气阀必须垂直安装，必须保证阀体内浮筒处于竖直状态，不能水平或倒立安装；
•由于气体密度比水小，会沿着管道一直爬到系统最高点并聚集在此，为了提高排气效率，排气阀一般都安装在系统的最高点；
•为了便于检修，排气阀一般跟隔断阀一起使用，这样拆卸排气阀是不需要关停系统；
•排气阀安装好后必须拧松黑色的防尘帽才能排气，但不能完全取掉，万一发生排气阀漏水，可拧紧防尘帽。
中央空调自动排气阀
暖气自动排气阀
太阳能高温自动排气阀
大流量自动排气阀
直角自动排气阀。
给水管道自动排气阀使用经验分享
给水管道自动排气阀经验来自网络感恩分享给水管道中的排气阀，主要用于管道最高点或闭气的地方，用来排出管道内的气体，疏通管道，使管道运转正常，如突然停电/停泵，管道内会出现负压力引起管道振动或破裂，排气阀则随时排气，确保管道安全。
管线正常运行时，主要用以排除从水中析出的气体，以免空气积在管中，减小过水断面和增加管线的水头损失。
一、管道内气体的来源1. 在管道安装完毕后通水之前，管道内充满了空气。
2. 水在水泵工作前后因压力发生较大的变化而出现气体。
3. 管道系统内部水温发生变化，产生空气。
4. 水在通过管道的一些附件，如阀门、三通、弯头等，由于水压力发生较大变化，会产生气体。
5. 管道系统的渗漏。
6. 管道维修维护时，管道泄水或水锤等工作情况产生的负压进气。
二、气体产生的危害1. 由于管道内的空气泡的存在，使得管道过流面积减少，增加水头损失。
在水泵输水时，水泵一般将增加11％～13％的能耗。
在重力流输水中，由于空气泡的存在，将直接影响输水量，甚至阻断水流。
2. 由于气体在同样的压差下流速很快，约为水流的30倍，因此气体流经水表等测量工具发生偏差。
这种偏差最终使得供水系统水量的不均衡。
3. 具有弹性的气体存在，是管道振动并引发水锤的关键因素。
4. 管道中空气内的氧气会加速金属管道的腐蚀，并造成二次水污染。
三、自动排气阀的结构类型我国常见的自动排气阀类型有：浮球（筒）式、浮球（筒）杠杆式、复合（组合）式、气缸式排气阀。
许多阀门生产厂家和研制部门正加快进行排气阀新产品的开发。
新产品、新技术的广泛应用能极大降低工程系统中的危险和破坏作用，为工程的安全运行提供保障。
结构形式如下图：浮球式杠杆式复合式四、排气阀的工作原理当供水管道中有空气时，气体聚集在排气阀的上部，体内气泡堆积使浮球随水位下降，因此打开排气活塞，气体排尽后，水位上升，活塞也随之上升，关闭排气活塞。
当管道需要放空排水时，管道内出现负压，浮球则下降，外面的空气进入管道，减小管道内的负压，加速管道排水速度。
给水管道排气阀
给水管道排气阀给水管道排气阀是一个十分重要的阀门，它的作用是在管道系统中排出空气，以保证管道系统正常运行，并且减少管道漏水的风险。
在本文中，我们将介绍给水管道排气阀的用处、优点、种类以及安装步骤等方面的信息。
一、作用在给水管道中，由于管道里有空气，这会导致管道的水流不稳定，影响到管道的正常运行。
而给水管道排气阀可以在管道启动之前，将管道内的空气排出去，从而保证管道的正常运行。
排气阀的作用还可以减少管道漏水的风险，降低维修成本，同时延长管道的使用寿命。
二、优点1.提高管道的运行效率和性能。
给水管道排气阀可以排出管道中的空气，从而防止管道堵塞，提高管道的运行效率和性能。
2.减少管道的泄漏率。
管道中如果有空气存在，容易造成管道漏水的情况。
排气阀的使用可以排出空气，降低漏水的风险，从而减少维修成本。
3.提高安全性。
给水管道排气阀可以防止管道爆炸发生，从而保证了安全性。
三、种类1.手动排气阀手动排气阀通常由手动控制阀门和透明的排气小杯组成。
操作方式很简单，只需要打开排气小杯和控制阀门，让气体自由流动，然后关上控制阀门和排气小杯，完成操作。
2. 自动排气阀自动排气阀通常由活塞、调节压力膜、控制阀门以及自动控制器组成。
这种排气阀的操作过程是自动进行的，适用于大型管道系统，能够自动排出管道中的空气。
四、安装步骤1.确定需要安装排气阀的位置，一般在管道的最高点和拐角处安装。
2.选用适当的排气阀，根据使用场所的具体情况选择。
3.安装排气阀，保证阀门和接头密封性并达到规定扭矩。
4.完成排气阀的连接，并注意检查有无漏气现象。
五、注意事项1.在安装排气阀时，一定要确保接头和阀门的密封性，以免出现漏气现象。
2.排气阀的安装位置要尽可能选择在管道的最高点或者拐角处，以保证排出管道中的空气。
3.对于自动排气阀的使用，要注意其自动控制器的使用和维护。
4.排气阀也需要定期检查和维护，避免因长期使用而出现故障。
总之，给水管道排气阀是管道系统中十分重要的一个部件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
给水管道自动排气阀经验
来自网络感恩分享
给水管道中的排气阀，主要用于管道最高点或闭气的地方，用来排出管道内的气体，疏通管道，使管道运转正常，如突然停电/停泵，管道内会出现负压力引起管道振动或破裂，排气阀则随时排气，确保管道安全。
管线正常运行时，主要用以排除从水中析出的气体，以免空气积在管中，减小过水断面和增加管线的水头损失。
一、管道内气体的来源
1. 在管道安装完毕后通水之前，管道内充满了空气。
2. 水在水泵工作前后因压力发生较大的变化而出现气体。
3. 管道系统内部水温发生变化，产生空气。
4. 水在通过管道的一些附件，如阀门、三通、弯头等，由于水压力发生较大
变化，会产生气体。
5. 管道系统的渗漏。
6. 管道维修维护时，管道泄水或水锤等工作情况产生的负压进气。
二、气体产生的危害
1. 由于管道内的空气泡的存在，使得管道过流面积减少，增加水头损失。
在
水泵输水时，水泵一般将增加11％～13％的能耗。
在重力流输水中，由于空气泡的存在，将直接影响输水量，甚至阻断水流。
2. 由于气体在同样的压差下流速很快，约为水流的30倍，因此气体流经水
表等测量工具发生偏差。
这种偏差最终使得供水系统水量的不均衡。
3. 具有弹性的气体存在，是管道振动并引发水锤的关键因素。
4. 管道中空气内的氧气会加速金属管道的腐蚀，并造成二次水污染。
三、自动排气阀的结构类型
我国常见的自动排气阀类型有：浮球（筒）式、浮球（筒）杠杆式、复合（组合）式、气缸式排气阀。
许多阀门生产厂家和研制部门正加快进行排气阀新产品的开发。
新产品、新技术的广泛应用能极大降低工程系统中的危险和破坏作用，为工程的安全运行提供保障。
结构形式如下图：
浮球式复合式
四、排气阀的工作原理
当供水管道中有空气时，气体聚集在排气阀的上部，体内气泡堆积使浮球随水位下降，因此打开排气活塞，气体排尽后，水位上升，活塞也随之上升，关闭排气活塞。
当管道需要放空排水时，管道内出现负压，浮球则下降，外面的空气进入管道，减小管道内的负压，加速管道排水速度。
五、排气阀的安装位置
排气阀的安装位置直接影响着排气效果和管道的运行状态。
设计人员在设计时，往往局限于局部最高点，其实排气阀的安装位置有多种，只有对整个管道综
合考虑，才能使排气效果达到最佳。
如下图：
常见的安装地点有以下几个位置：局部最高点、下降坡度变大点、上升坡度变小点、长距离无折点上升或下降管段。
另外,每隔500～1000m需安装一个排气阀。
结语：输水管道排气顺畅是保证其安全运行的最重要指标，工程实践证明，不装或者所装排气阀性能不符合要求，都可能造成爆管，造成一定程度的经济损失。
因此使用排气性能良好的排气阀并合理安装是管道安全运行的关键。
应按相关的规范和技术要求，科学地选择排气阀，对所选购的排气阀进行性能测定试验，鉴定排气阀的性能，最大程度地发挥排气阀的作用。
附1：管道中气体的来源与危害
摘要：给水管道内气体的来源主要由直接进气和溶解在水中释放出来的空气；会产生加大沿程摩阻，加大局部阻力，造成管道水压试验失真等危害。
给水管道内气体的来源
直接进气：初始未充水的管道或管道使用中放空时的进气。
自由状态空气的进气：如管道进口，负压管道系统或设备封闭不严，以及当管道系统中形成负压时气体从排气阀、排气管等处进入的气体。
溶解在水中释放出来的气体：清水中溶解的空气有2%，污水中有3%。
原来，山后初家的取水井地下水富含气体，是管道内气体过多的主要原因。
产生的危害
加大沿程摩阻：气泡使水的流动体积变大，水与管壁的相对流速加大，即摩阻水头损失加大，则水泵扬程提高，出水量减少。
加大局部阻力：气泡集聚成为气囊，使管道流水截面减小，增加了水头损失，形成气阻时，甚至水泵不能按设计流量出水：当管道沿程起伏较大，形成多个较大的跌水，多个顶端气阻高差叠加，接近或达到水泵扬程时出水困难甚至管道终端出口不出水。
造成管道水压试验失真：如DN 400及以下管道不作漏水量试验，只以10mill
落压不大于5m 为合格时，当管道排气不净，试压过程将空气压缩，虽然管道漏水量较大，但被大量压缩空气体积膨胀所弥补，而表现为压力降落不大，不能真实反映管道质量。
附2：自动排气阀工作原理（图文说明）
自动排气阀通常设置在系统管道的最高点和局部高点，用于排除水管路中存有的空气。
自动排气阀的工作原理是利用水的浮力阻塞放气口。
当管道最高点存气时，水的浮力减少或没有了，放气口被打开，在有压水的作用下，空气从排气口排出，气排完时，水的浮力作用在简单机械装置上阻塞了放气口。
不同于集气罐的排气，自动排气阀无需人工操作。
工作原理图
工作原理详细说明
当系统中有气体溢出时，气体会顺着管道向上爬，最终聚集在系统的最高点，而自动排气阀一般都安装在系统最高点，当气体进入排气阀阀腔聚集在排气阀的上部，随着阀内气体的增多，压力上升，当气体压力大于系统压力时，气体会使腔内水面下降，浮筒随水位一起下降，打开排气口；气体排尽后，水位上升，浮筒也随之上升，关闭排气口。
同样的原理，当系统中产生负压，阀腔中水面下降，排气口打开，由于此时外界大气压力比系统压力大，所以大气会通过排气口进入系统，防止负压的危害。
如拧紧自动排气阀阀体上的阀帽，自动排气阀停止排气，通常情况下，阀帽应该处于开启状态。
