压力表常用螺纹尺寸
压力表接头螺纹规格表
压力表接头螺纹规格与压力表表盘直径有一定的关联关系,一般压力表表盘直径与螺纹关系如下：压力表螺纹接头形式规格尺寸一、压力表螺纹接头形式：压力表螺纹接头是用来连接被测量介质的设备或管路与压力表之间的连接体，压力表螺纹接头形式多样，有焊接式管接头、扩管式接头、三通中间接头、弯通中间接头、直通中间接头、直通锥管接头、压力表直通接头、卡套式管接头等等。
二、压力表螺纹接头尺寸压力表螺纹接头规格与压力表表盘直径有一定的关联关系，国内目前常用的压力表接头规格如下：压力表螺纹接头尺寸：公制螺纹:Ma*b ，英制螺纹:G*″，美制螺纹: *″NPT（电磁流量计）(压力变送器)三、压力表接头螺纹专业术语螺距是两条螺纹之间的距离。
牙尖角是螺纹尖角的度数。
四、压力表螺纹接头的规格1、压力表螺纹接头公制：M20ד20”代表接头有螺纹处的直径是20mm；“”代表螺牙和螺牙之间的距离为；“M”代表牙尖角为60°的管螺纹；2、压力表螺纹接头英制：G1/2″“″”代表英寸1″=“G”代表牙尖角为55°的非自密封管螺纹“1/2”为连接管道的直径大小一般有：G1/2”ZG1/2"ZG-------机械制图或工程中是锥管镙纹的代号1/2-------在这里意是1/2英寸，由于一英寸等于8分，所以1/2英寸等于4（英）分ZG1/2---------直径为1/2英寸（4分）的锥管镙纹五、压力表螺纹接头在一般情况下φ40的连接螺纹尺寸为M10×1；φ60的连接螺纹尺寸为M14×。
φ100、φ150的连接螺纹尺寸为M20×。
螺纹安装压力表要求

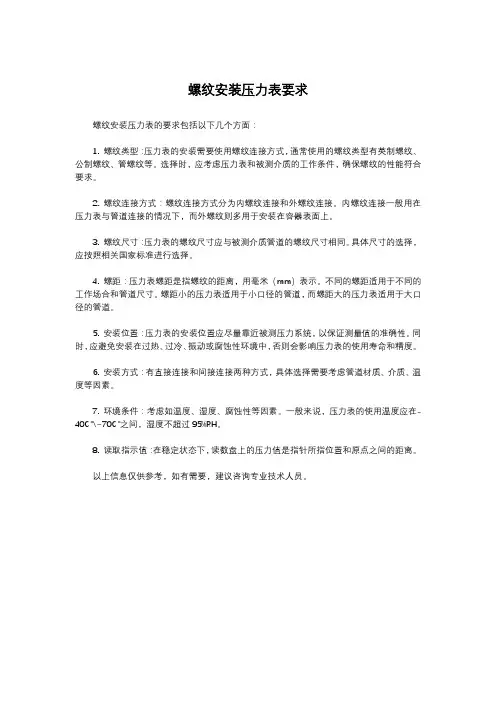

螺纹安装压力表要求
螺纹安装压力表的要求包括以下几个方面：
1. 螺纹类型：压力表的安装需要使用螺纹连接方式，通常使用的螺纹类型有英制螺纹、公制螺纹、管螺纹等。
选择时，应考虑压力表和被测介质的工作条件，确保螺纹的性能符合要求。
2. 螺纹连接方式：螺纹连接方式分为内螺纹连接和外螺纹连接。
内螺纹连接一般用在压力表与管道连接的情况下，而外螺纹则多用于安装在容器表面上。
3. 螺纹尺寸：压力表的螺纹尺寸应与被测介质管道的螺纹尺寸相同。
具体尺寸的选择，应按照相关国家标准进行选择。
4. 螺距：压力表螺距是指螺纹的距离，用毫米（mm）表示。
不同的螺距适用于不同的工作场合和管道尺寸。
螺距小的压力表适用于小口径的管道，而螺距大的压力表适用于大口径的管道。
5. 安装位置：压力表的安装位置应尽量靠近被测压力系统，以保证测量值的准确性。
同时，应避免安装在过热、过冷、振动或腐蚀性环境中，否则会影响压力表的使用寿命和精度。
6. 安装方式：有直接连接和间接连接两种方式，具体选择需要考虑管道材质、介质、温度等因素。
7. 环境条件：考虑如温度、湿度、腐蚀性等因素。
一般来说，压力表的使用温度应在-40℃\~70℃之间，湿度不超过95%RH。
8. 读取指示值：在稳定状态下，读数盘上的压力值是指针所指位置和原点之间的距离。
以上信息仅供参考，如有需要，建议咨询专业技术人员。
一般压力表螺纹规格
GB/T12２6-２0０1《一般压力表》国家标准中规定,Y－40压力表得连接螺纹为M10×１,Y －60压力表得连接螺纹为M1４×1、5,Y-１00，１50,２00,２50压力表得连接螺纹为M20×1、5。
在用户无特殊要求得情况下，制造商将按标准规定提供相应螺纹规格得压力表。
BS EＮ837－１Ｐｒessure Ｇauges 压力表欧标中规定,螺纹接头有G1/８Ｂ,Ｇ1/4B,G3／8B，G1/２Ｂ四种管螺纹与1/8-27NPT ＥXＴ,1/4-１8NPT ＥXＴ，1/2-14NPT EXT 三种锥管螺纹,其中G3/8B为不推荐规格。
实际上,R１／8（ZG1/8），R1/４（ZＧ1／4),R1/２（ZG1/２)也就是压力表常用得连接螺纹规格老国标得安装方式只有:径向直接式(Ｉ)、径向凸装式(Ⅱ)、轴向嵌装式(Ⅲ)、轴向直接式(Ⅳ)。
见下表与图型式安装方式接头位置外壳公称直径I 径向直接式径向40;６0；100;１50;200;２5０Ⅱ径向凸装式径向６0;1００；150；２０0;２50 Ⅲ轴向嵌装式轴向6０;10０;1５0;2０0;25０Ⅳ轴向直接式轴向40；603.仪表精度等级得变化压力表国家标准《一般压力表》ＧB/Ｔ1２26-２00１中第４、２仪表得精确度等级:仪表得精确度等级分为:1、０级;1、6级;2、5级;４、０级。
各等级仪表得外壳公称直径应符合表２得规定。
表2外壳公称直径(mm) 精确度等级（%)40;60 2、5；4、0100 1、6;2、５15０;20０;250 1、0；１、 6老国标得精度等级规定见下表外壳公称直径(mm) 精确度等级(％）4０；6０2、5;４、0１00 1、５;2、5150;200;250 1、 0；1、 5精度等级新旧国标得不同点就是把原有得1、5级改为1、6级。
4．一般压力表按基本参数得分类。
ﻫ1)、仪表外壳公称直径(mm)系列：Φ４０、Φ60、Φ10０、Φ150、Φ200、Φ２50、2ﻫ)、仪表测量范围得上限(ＭPa)应符合规定得系列:１×１0n、外壳公称装配螺栓中心圆外壳螺栓孔直径D 直径ｄo 直径d1mｍmｍmｍ４0 ５０ 4６0 72 ５100 11８６150 16５ 6200 215 ６250 272 ７7)、提出了在仪表结构设计中对于其安全措施得处理建议。
螺纹连接件技术规定
吐哈油田公司螺纹连接件技术规定为了规范压力表等接口的螺纹选型，避免因螺纹不匹配造成安全隐患，特制定以下技术规定。
1.压力表和压力变送器1.1压力表制造标准国产压力表按照GB/T 1226-2010和 GB/T 1227-2010标准制造。
该标准中规定了压力表的安装尺寸，其中压力表接头螺纹为M20×1.5。
见表11和图1。
表1 压力表安装尺寸（单位：mm）接头尺寸D H不大于d L d1 L140 55 M10×1.0 10 4960 70 M14×1.5 14 5100 100150 125M20×1.5 20 6 12 200 150250 175注1:当对仪表接头螺纹有特殊要求时，用户与生产商协商解决。
注2:图中接头尺寸L处可为四方、六方或对方，图示为四方。
图1 压力表结构图目前国内常用压力表螺纹接口为M20×1.5，其中M 表示米制普通管螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距。
米制普通管螺纹的内外螺纹是圆柱型非密封螺纹，牙型角与美制螺纹的相同均为60°。
国内压力表生产厂家根据用户需求提供的螺纹接口见表2，其中的ZG表示锥管螺纹，等同于国标GB/T-7306.2-2000中的R2。
表2 国内常用压力表螺纹接口型号（表盘直径）Y-50 Y-60 Y-75 Y-100 Y-150常用螺纹公制螺纹M14×1.5 M20×1.5英制螺纹ZG 1/4〞、G1/4〞ZG3/8〞、G3/8〞、ZG1/2〞、G1/2〞美制螺纹1/4〞NPT 3/8〞NPT、1/2〞NPT精度等级 2.5 1.6测量范围（MPa）-0.1 ~0，-0.1~0.06，-0.1~0.15，-0.1~0.3，-0.1~0.5，-0.1 ~0.9，-0.1~1.5，-0.1~2.4，0~0.1，0~0.16，0~0.25，0~0.4，0~0.6，0~1.0，0~1.6，0~2.5，0~4.0，0~6.0，0~10.0，0~16.0，0~40.0，0~60.0，0~100.01.2 压力表鉴于M20×1.5的螺纹为非密封普通管螺纹，为了保证压力表螺纹连接的可靠性，压力表螺纹一律采用英制锥管密封螺纹，执行标准为：《55°密封管螺纹第2部分圆锥内螺纹与圆锥外螺纹》GB/T-7306.2-2000。
压力表的螺纹快速识别方法
压力表的螺纹快速识别方法
压力表螺纹是在压力表上用于连接与其他设备的关键部分。
正确识别压力表螺
纹的方法对于正确安装和维护压力表至关重要。
下面将介绍几种常用的压力表螺纹快速识别方法。
首先，最常见的压力表螺纹是NPT（National Pipe Thread）螺纹。
NPT螺纹是
美国国家标准的螺纹体系，其主要特点是螺纹边缘呈圆形，螺距较大。
识别NPT
螺纹的方法是: 找到螺纹外径，然后测量螺距，即螺纹每英寸的螺线数。
NPT螺纹
通常有1/8英寸、1/4英寸、1/2英寸等标准尺寸。
其次，另一种常见的压力表螺纹是BSP（British Standard Pipe）螺纹。
BSP螺
纹是英国国家标准的螺纹体系，其特点是螺纹边缘呈锥形，螺距较小。
识别BSP
螺纹的方法与NPT类似，通过测量螺纹外径和螺距来确定。
此外，还有一种常见的压力表螺纹是Metric 螺纹。
Metric 螺纹是一种通常用于
欧洲和亚洲的螺纹体系，其特点是采用公制单位。
识别Metric螺纹的方法是通过
测量螺纹外径和每毫米的螺线数来确定。
需要注意的是，在识别压力表螺纹时，我们通常使用一个螺纹规或卡尺来测量
螺纹外径和螺距，并与已知的标准进行对比。
此外，还需注意区分内螺纹和外螺纹。
综上所述，通过测量螺纹外径和螺距，我们可以快速准确地识别压力表的螺纹
类型。
这些方法能够帮助我们正确选择适合的连接件，确保压力表的稳定运行和正确安装。
压力表接头常用螺纹介绍-耐震压力表

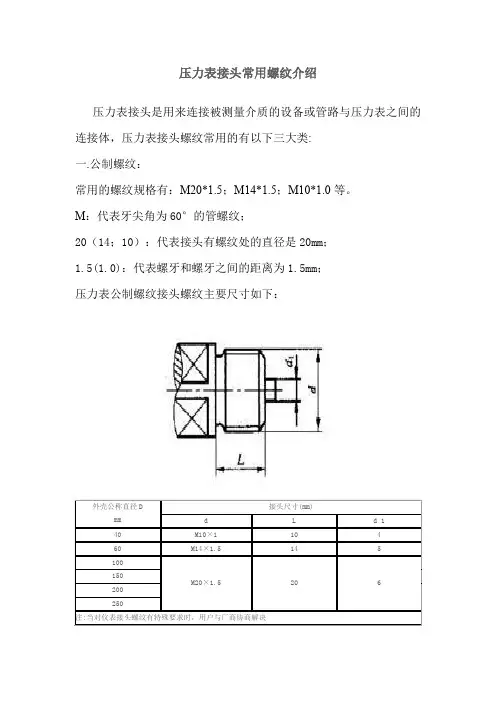

压力表接头常用螺纹介绍
压力表接头是用来连接被测量介质的设备或管路与压力表之间的连接体，压力表接头螺纹常用的有以下三大类:
一.公制螺纹：
常用的螺纹规格有：M20*1.5；M14*1.5；M10*1.0等。
M：代表牙尖角为60°的管螺纹；
20（14；10）：代表接头有螺纹处的直径是20mm；
1.5(1.0)：代表螺牙和螺牙之间的距离为1.5mm；
压力表公制螺纹接头螺纹主要尺寸如下：
二．英制螺纹：
常用的规格有：G1/2″；G3/8″；G1/4″；G1/8等。
三．美制螺纹：
常用的规格有：NPT1/2″；NPT3/8″；NPT1/4″；1/8NPT等。
“NPT”代表牙尖角为60°的自密封椎管螺纹；
公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别。
压力表接头螺纹规格与压力表表盘直径有一定的关联关系,一般压力表表盘直径与螺纹关系如下：。
npt14螺纹尺寸
npt14螺纹尺寸NPT14螺纹尺寸是一种常见的螺纹标准，广泛应用于管道连接等领域。
在本文中，我们将详细介绍NPT14螺纹尺寸的相关信息。
NPT14螺纹是一种美国管螺纹标准，其全称为National Pipe Thread T aper，意为国家管螺纹锥度标准。
其中，NPT代表国家管螺纹，14代表该螺纹的每英寸螺距有14条螺纹。
NPT14螺纹尺寸一般用于1英寸及以下直径的管道连接。
NPT14螺纹的特点是具有锥度结构，即螺纹随着深度的增加而逐渐扩大。
这种设计使得螺纹连接具有良好的密封性能，适用于高压和高温环境。
NPT14螺纹的主要优点是安装简便，不需要使用密封垫片或其他辅助密封材料。
NPT14螺纹的尺寸规格如下：- 外径（OD）：1.315英寸（33.4毫米）- 螺距（TPI）：14- 螺纹深度（Pitch Diameter）：1.107英寸（28.1毫米）- 锥度角度（Taper Angle）：1.7899度- 螺纹起始点（Thread Start）：0.800英寸（20.3毫米）NPT14螺纹的安装方法相对简单，只需将螺纹部分插入对应的螺纹孔中，并使用扳手逆时针旋转，直到达到所需的紧固程度为止。
在安装过程中，需要注意不要过度紧固，以免损坏螺纹。
NPT14螺纹尺寸的应用范围广泛，常见于液体和气体管道连接、压力表和阀门等设备的安装。
由于其良好的密封性能和易于安装的特点，NPT14螺纹被广泛应用于工业、建筑、农业等领域。
除了NPT14螺纹，还有其他螺纹标准，如NPT、NPTF、NPS等。
这些螺纹标准在尺寸和用途上略有差异，需要根据具体需求进行选择。
总结一下，NPT14螺纹尺寸是一种常见的螺纹标准，具有锥度结构和良好的密封性能。
它的尺寸规格包括外径、螺距、螺纹深度、锥度角度和螺纹起始点。
NPT14螺纹广泛应用于管道连接、设备安装等领域，是一种重要的连接方式。
对于需要使用NPT14螺纹的场合，我们应该选择合适的螺纹尺寸并正确安装，以确保连接的密封性和可靠性。
压力表型号规定(热工实用工具之一)
C 2.5级(φ60)
D 4级(φ40)
Y -10 0
M
Y
P=0～ 4MPa
B
选型举例(全代号)
型号说明：普通压力表，公称直径φ100mm，径向直接安装， 螺
纹连接M20×1.5，
量程0～4MPa，精度1.6级。
外形尺寸
包括真空表、氨用表 、氧用表等，适用于 测量对铜和铜合金无 腐性、不结晶、不凝 固的液体、气体和蒸 汽等各种介质的正、
M20×
151 φ40 1.5 48 30 90 20
Y-
M20×
153 φ40 1.5 48 30 90 20
Y-
M20×
200 φ40 1.5 48 18 142 20
Y-
M20×
250 φ40 1.5 50 18 169 20
L2
L3 d d0 d1 d2
ቤተ መጻሕፍቲ ባይዱ
2
φ4
2
φ4
2
φ5
2
φ5
2
3.5 φ5 φ72 φ82 φ5
3
φ6
3
φ6
3
7 φ6 φ118 φ132 φ6
3
φ6
3
φ6
3
7 φ6 φ165 φ180 φ6
3
φ6
3
φ6
负压力。
径向直接安装
轴向直接安装
轴向前带边
外形尺寸表
型号 D M H H1 L L1
M10×
Y-40 φ40 1 22 7.5 34 10
M10×
Y-41 φ40 1. 22 7.5 41.5 10
M14×
Y-60 φ60 1.5 27.5 10 52.5 14
