二氧化碳传感器方案

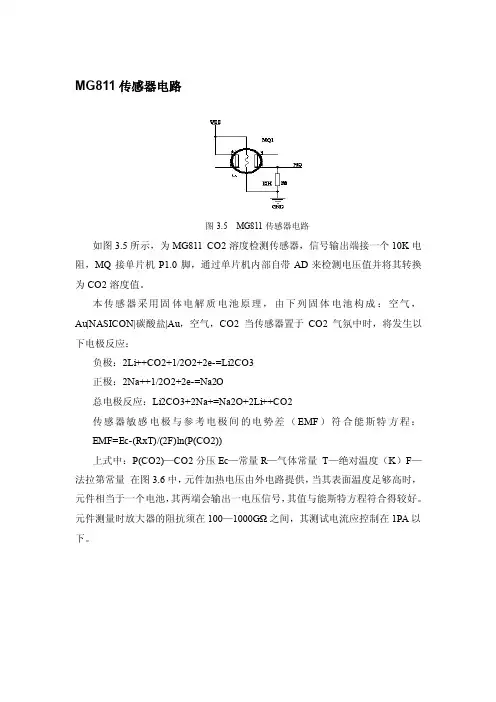

CO2传感器MG811传感器电路
MG811传感器电路图3.5 MG811传感器电路如图3.5所示，为MG811 CO2溶度检测传感器，信号输出端接一个10K电阻，MQ接单片机P1.0脚，通过单片机内部自带AD来检测电压值并将其转换为CO2溶度值。
本传感器采用固体电解质电池原理，由下列固体电池构成：空气，Au|NASICON|碳酸盐|Au，空气，CO2 当传感器置于CO2气氛中时，将发生以下电极反应：负极：2Li++CO2+1/2O2+2e-=Li2CO3正极：2Na++1/2O2+2e-=Na2O总电极反应：Li2CO3+2Na+=Na2O+2Li++CO2传感器敏感电极与参考电极间的电势差（EMF）符合能斯特方程：EMF=Ec-(RxT)/(2F)ln(P(CO2))上式中：P(CO2)—CO2分压Ec—常量R—气体常量T—绝对温度（K）F—法拉第常量在图3.6中，元件加热电压由外电路提供，当其表面温度足够高时，元件相当于一个电池，其两端会输出一电压信号，其值与能斯特方程符合得较好。
元件测量时放大器的阻抗须在100—1000GΩ之间，其测试电流应控制在1PA以下。
图3.6 MG811工作原理图AD转换程序unsigned char dac_start0() //开始A/D转化{P1ASF=0x00; //p1.1通道使能ADC_CONTR=0x00; //启动通道P1.1 AUXR1=0x00;ADC_CONTR|=0x80; //AD电源开delay(2);ADC_CONTR|=0x08; //启动AD转换delay(2);while(!(ADC_CONTR&0x10));ADC_CONTR=0;return ADC_RES;}unsigned char dac_start1() //开始A/D转化{P1ASF=0x01; //p1.0通道时能ADC_CONTR=0x01; //启动通道P1.0 AUXR1=0x00;ADC_CONTR|=0x80; //AD电源开delay(2);ADC_CONTR|=0x08; //启动AD转换delay(2);while(!(ADC_CONTR&0x10));ADC_CONTR=0;return ADC_RES;}如上为STC12C5A60S2自带AD转换的程序，先设置AD通道为P1.0，用来采集光敏电阻电压值，同理也设置了P1.1用来采集MG811CO2溶度值，接着设置转换速度和10位的转换精度，高八位存放在ADC_RES中，低两位存放在ADC_RESL的低两位中，接着将数据融合，等待转换完毕后将数据返回。

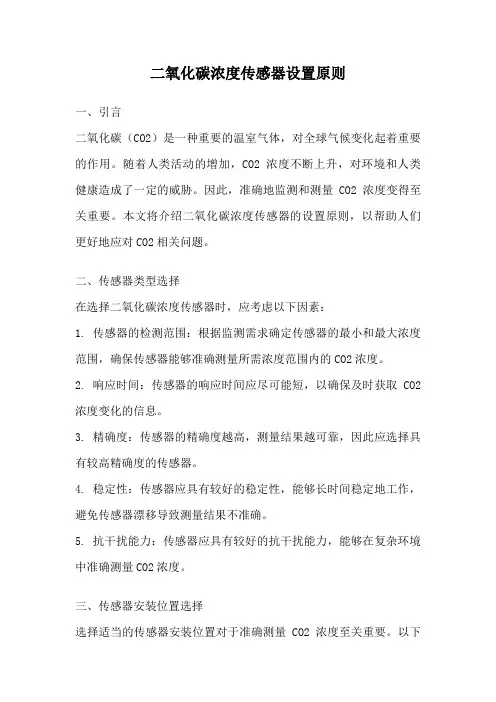

二氧化碳浓度传感器设置原则
二氧化碳浓度传感器设置原则一、引言二氧化碳（CO2）是一种重要的温室气体，对全球气候变化起着重要的作用。
随着人类活动的增加，CO2浓度不断上升，对环境和人类健康造成了一定的威胁。
因此，准确地监测和测量CO2浓度变得至关重要。
本文将介绍二氧化碳浓度传感器的设置原则，以帮助人们更好地应对CO2相关问题。
二、传感器类型选择在选择二氧化碳浓度传感器时，应考虑以下因素：1. 传感器的检测范围：根据监测需求确定传感器的最小和最大浓度范围，确保传感器能够准确测量所需浓度范围内的CO2浓度。
2. 响应时间：传感器的响应时间应尽可能短，以确保及时获取CO2浓度变化的信息。
3. 精确度：传感器的精确度越高，测量结果越可靠，因此应选择具有较高精确度的传感器。
4. 稳定性：传感器应具有较好的稳定性，能够长时间稳定地工作，避免传感器漂移导致测量结果不准确。
5. 抗干扰能力：传感器应具有较好的抗干扰能力，能够在复杂环境中准确测量CO2浓度。
三、传感器安装位置选择选择适当的传感器安装位置对于准确测量CO2浓度至关重要。
以下是一些设置原则：1. 避免直接阳光照射：传感器应避免直接阳光照射，因为阳光会导致传感器温度升高，影响测量准确性。
2. 避免气流干扰：传感器应尽量避免安装在气流过大的位置，以避免气流对测量结果的影响。
3. 避免污染物干扰：传感器应避免安装在可能受到污染物干扰的位置，如化学品储存区域或排气管附近。
4. 高度选择：传感器应安装在人们通常活动的高度范围内，以便更准确地测量CO2浓度。
四、传感器校准传感器的校准是确保测量结果准确可靠的重要步骤。
以下是一些建议：1. 定期校准：传感器应定期进行校准，以确保测量结果的准确性。
校准频率应根据传感器的稳定性和使用环境而定。
2. 校准气体选择：校准气体应选择与实际使用环境中CO2浓度接近的气体，以提高校准的准确性。
3. 校准程序：校准应按照传感器厂家提供的说明进行，确保操作正确和准确。
二氧化碳探测器施工方案(3篇)
第1篇一、项目背景随着我国经济的快速发展，城市化进程不断加快，室内空气质量问题日益受到关注。
二氧化碳（CO2）作为一种常见的温室气体，其浓度过高会对人体健康产生不良影响，如引起头晕、乏力、胸闷等症状。
为了保障室内空气质量，确保人员健康安全，本项目旨在对建筑物进行二氧化碳探测器安装施工，以实现对室内二氧化碳浓度的实时监测。
二、施工目标1. 满足国家及地方相关法规、标准对室内空气质量的要求；2. 确保二氧化碳探测器安装施工质量，确保设备运行稳定；3. 保障施工过程中人员安全，减少对周围环境的影响；4. 提高室内空气质量监测效率，为用户提供便捷的监测服务。
三、施工范围1. 建筑物内所有房间；2. 公共区域、走廊、电梯间等；3. 建筑物周边可能影响室内空气质量的环境因素。
四、施工准备1. 技术准备（1）收集相关资料，了解二氧化碳探测器的性能、安装要求等；（2）熟悉国家及地方相关法规、标准；（3）组织施工人员培训，提高施工技能。
2. 材料准备（1）二氧化碳探测器；（2）安装工具、设备；（3）电线、线槽等。
3. 人员准备（1）组建施工团队，明确各成员职责；（2）配备安全员，确保施工安全；（3）组织施工人员进场前进行安全教育。
五、施工步骤1. 施工现场勘察（1）了解建筑物结构、布局；（2）确定二氧化碳探测器安装位置；（3）评估施工现场环境，确保施工安全。
2. 设备安装（1）根据现场勘察结果，确定二氧化碳探测器安装位置；（2）按照产品说明书要求，进行设备安装；（3）连接电线、数据线等，确保设备正常运行。
3. 调试与校准（1）检查设备安装质量，确保设备运行稳定；（2）对二氧化碳探测器进行调试，调整参数，使其达到最佳工作状态；（3）对设备进行校准，确保数据准确可靠。
4. 系统集成（1）将二氧化碳探测器与监控系统连接，实现数据传输；（2）确保系统稳定运行，满足实时监测需求；（3）对系统集成进行测试，确保系统功能完善。
二氧化碳传感器计量标准
二氧化碳传感器计量标准主要涉及到二氧化碳传感器的校准、测量范围、精度、响应时间等方面的要求。
以下是一些常用的二氧化碳传感器计量标准：1. 校准：二氧化碳传感器应定期进行校准，以确保测量结果的准确性。
校准方法可以采用标准气体法、零点和满量程校准等。
校准过程中，应记录校准数据，并计算校准误差。
2. 测量范围：二氧化碳传感器应具备足够的测量范围，以满足不同应用场景的需求。
一般来说，二氧化碳传感器的测量范围包括0-1000ppm、0-5000ppm 等不同级别。
3. 精度：二氧化碳传感器的精度应符合相关标准要求。
例如，对于 0-1000ppm 测量范围的产品，其精度应优于±5%FS（满量程）。
4. 响应时间：二氧化碳传感器的响应时间应满足实际应用需求。
一般来说，传感器的响应时间不应大于 1 秒。
5. 长期稳定性：二氧化碳传感器在长时间使用过程中，其测量结果应具有较好的稳定性。
这要求传感器具备自动校准补偿功能，以抵消红外光源老化等引起的测量偏差。
6. 抗干扰能力：二氧化碳传感器应具备较强的抗干扰能力，避免环境中其他因素对测量结果的影响。
7. 通信接口：二氧化碳传感器应具备可靠的通信接口，便于与上位机、控制器等设备连接。
常见的通信接口包括 RS-485、MODBUS 等。
8. 供电方式：二氧化碳传感器应具备稳定的供电方式，适应不同工况的需求。
常见的供电方式包括直流电源、交流电源等。
在实际应用中，二氧化碳传感器的计量标准还需结合具体产品和应用场景进行调整。
二氧化碳传感器的计量标准应遵循国家相关法规、标准和行业规范，确保产品的准确性和可靠性。
二氧化碳传感器使用说明书
产品简介二氧化碳传感器采用进口传感芯片，用于检测各种环境中CO2的浓度，具有精度高、稳定性好等特点。
信号变送器采用先进的集成电路模块，可根据用户的不同需求输出电压、电流等信号。
仪器体积小巧，安装方便且便携，性能可靠；采用专有线路，线性好，负载能力强，传输距离长，抗干扰能力强。
本产品可广泛用于办公楼、公共场所、温室大棚、生产厂房等场所二氧化碳浓度的检测。
技术参数量程范围：0～2000ppm准确度：±（40ppm+2%F•S）分辨率：1ppm供电方式：□DC 5V□DC 12V□DC 24V□其他输出形式：□电流：4～20mA□电压：0～4V□RS232□RS485□TTL电平：（□频率□脉宽）□其他仪器线长：□标配：2.5米□其他负载电阻: 电压型：RL≥1K电流型：RL≤250Ω工作温度：-40℃～70℃相对湿度：0～100%产品重量：140g产品功耗：4.8mW 计算公式电压型（0～4V）：C= V / 4 × 2000（C为测量二氧化碳浓度值（ppm），V为输出电压（V））电流型（4～20mA输出）：C=（I-4 ）/ 16 × 2000（C为测量二氧化碳浓度值（ppm），I为输出电流（mA））接线方法（1）若配备本公司生产的气象站，直接使用传感器线将传感器与气象站上的相应接口相连即可。
（2）若单独购买变送器，变送器配套线线序分别为：红色：电源＋黄色：输出信号绿色：电源—（3）变送器电压、电流两种输出接线方式：（电压输出方式接线）（电流输出方式接线）结构尺寸变送器尺寸66 m m49 m m 98 mm使用说明将传感器按接线方法中的说明接线，然后置于欲测量二氧化碳浓度的位置，打开电源和采集仪开关，即可获取测量点二氧化碳浓度。
RS485（带地址）通讯协议一、串口格式 数据位 8位 停止位 1位 校验位 无波特率 9600 两次通信间隔至少1000ms 以上 二、通讯格式【1】写入设备地址发送： 00 10 00 AA (16进制数据) 说明： 00 - 广播地址(必须为0) 10 - 写入操作(固定) 00 - 地址命令(固定)AA - 写入的新地址(唯一,1-255)返回： OK (OK 表示返回成功)【2】读取设备地址发送： 00 03 00(16进制数据) 说明： 00 - 广播地址(必须为0) 03 - 读取操作(固定) 00 - 地址命令(固定)返回： Address = XXX (ASCII 码数据，如Address = 001，Address = 123等)说明： Address - 地址指示XXX - 地址数据，不足3位整数时，前面补0；[1]其中单位后面跟一回车换行数据，两个字节，16进制数据为0x0D 0x0A ；[2]上述说明中忽略了空格和'='等过渡字符。

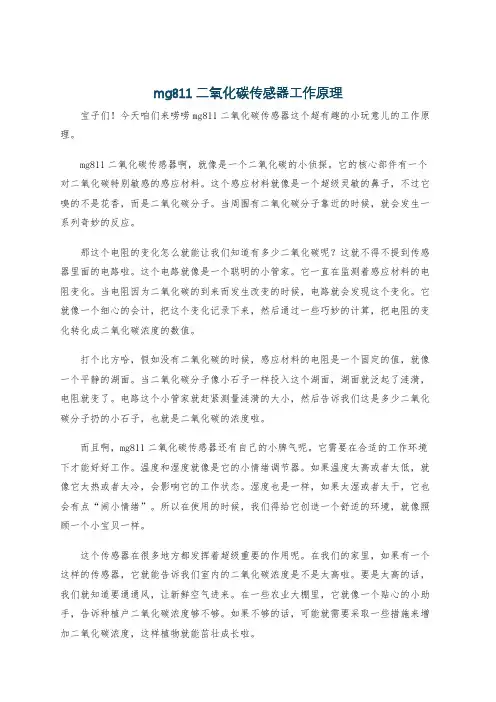

mg811二氧化碳传感器工作原理
mg811二氧化碳传感器工作原理宝子们！今天咱们来唠唠mg811二氧化碳传感器这个超有趣的小玩意儿的工作原理。
mg811二氧化碳传感器啊，就像是一个二氧化碳的小侦探。
它的核心部件有一个对二氧化碳特别敏感的感应材料。
这个感应材料就像是一个超级灵敏的鼻子，不过它嗅的不是花香，而是二氧化碳分子。
当周围有二氧化碳分子靠近的时候，就会发生一系列奇妙的反应。
那这个电阻的变化怎么就能让我们知道有多少二氧化碳呢？这就不得不提到传感器里面的电路啦。
这个电路就像是一个聪明的小管家。
它一直在监测着感应材料的电阻变化。
当电阻因为二氧化碳的到来而发生改变的时候，电路就会发现这个变化。
它就像一个细心的会计，把这个变化记录下来，然后通过一些巧妙的计算，把电阻的变化转化成二氧化碳浓度的数值。
打个比方哈，假如没有二氧化碳的时候，感应材料的电阻是一个固定的值，就像一个平静的湖面。
当二氧化碳分子像小石子一样投入这个湖面，湖面就泛起了涟漪，电阻就变了。
电路这个小管家就赶紧测量涟漪的大小，然后告诉我们这是多少二氧化碳分子扔的小石子，也就是二氧化碳的浓度啦。
而且啊，mg811二氧化碳传感器还有自己的小脾气呢。
它需要在合适的工作环境下才能好好工作。
温度和湿度就像是它的小情绪调节器。
如果温度太高或者太低，就像它太热或者太冷，会影响它的工作状态。
湿度也是一样，如果太湿或者太干，它也会有点“闹小情绪”。
所以在使用的时候，我们得给它创造一个舒适的环境，就像照顾一个小宝贝一样。
这个传感器在很多地方都发挥着超级重要的作用呢。
在我们的家里，如果有一个这样的传感器，它就能告诉我们室内的二氧化碳浓度是不是太高啦。
要是太高的话，我们就知道要通通风，让新鲜空气进来。
在一些农业大棚里，它就像一个贴心的小助手，告诉种植户二氧化碳浓度够不够。
如果不够的话，可能就需要采取一些措施来增加二氧化碳浓度，这样植物就能茁壮成长啦。
mg811二氧化碳传感器虽然看起来小小的，但是它的工作原理却充满了神奇之处。
比较选型：CO2浓度传感器
CO2浓度传感器选型表【需在查询中完善……】型号EHT-R4 MG811 T6613红外二氧化碳传感器TGS4160GRG5H型红外二氧化碳传感器MH-Z14原理（非色散红外（NDIR）原理）（电化学原理）（非色散红外（NDIR）原理）（非色散红外（NDIR）原理）（非色散红外（NDIR）原理）（非色散红外（NDIR）原理）规格传感器尺寸：40mmX25mmX35mm 传感器尺寸：57.15mm*34.67mm*15.24mm产品尺寸：最大外径Φ２４ｍｍ，高２４ｍｍ，引脚长５．８ｍｍ。
1280MM×160MM×68MM专门用以监测煤矿井下二氧化碳气体的本质安全型检测仪表仪器57.5*34.7*16mm(L*W*H)供电24VDC 6V 5V 5±0.2v DC (9～25)V. 4.5-5.5VDC准确度± 30 ppm±5% 可由AD决定40PPM+2%读数@1250PPM ±0.30% CO2 ± 50 ppm±5%的读数值量程: 0~2000 ppm 0~100000ppm 0-2000ppm 0~5000ppm 0~5000ppm 0~2000ppm或0~5000ppm工作的温湿度范围0~50℃，0~95%RH(无凝结)60℃以上0~50℃0~95%RH非凝露0~50℃0~95%RH非凝露0~50℃0~95%RH非凝露0~50℃0~95%RH非凝露长期稳定性湿度<1%RH/年稳定稳定稳定稳定稳定响应时间<30S 达到变化的 90% 探头预热时间为2-5分钟小于2分钟2小时小于20秒小于一分半钟输出信号网络485输出模拟电压信号0-2V 数字信号：UART@19200波特数字方式输出模拟信号：0.8~4V 模拟信号：0-3V相当于0-3000PPM200HZ~1000HZ/5~15HZ4~20MA/1~5MA/RS485总线0.4~2V模拟信号UART PWM功耗正常＜50ma功耗1200mw 未说明 1.25W 直流18V小于150MA 2.7W0.425W左右价格1000元单个探头165左右模块的 260元左右未说明，正在询价中。
二氧化碳CO2传感器参数
二氧化碳CO2传感器参数二氧化碳CO2传感器参数特点：★整机体积小,重量轻★高精度,高分辨率,响应迅速快.★上、下限报警值可任意设定，自带零点和目标点校准功能，内置温度补偿，维护方便.★数据恢复功能，免去误操作引起的后顾之忧.★外壳采用特殊材质及工艺，不易磨损，易清洁，长时间使用光亮如新.二氧化碳CO2传感器参数技术参数：★进口电化学传感器具有良好的抗干扰性能，使用寿命长达3年;★采用先进微处理器技术，响应速度快,测量精度高，稳定性和重复性好;★全量程范围温度数字自动跟踪补偿，保证测量准确性;★半导体纳米工艺超低功耗32位微处量器;★全软件自动校准,传感器多达6级目标点校准功能,保证测量的准确性和线性,并且具有数据恢复功能;★防高浓度气体冲击的自动保护功能二氧化碳CO2传感器参数结构图：二氧化碳CO2传感器参数接线示意图:二氧化碳CO2气体传感器参数工作电压DC5V±1%/DC24±1%波特率9600测量气体二氧化碳CO2气体检测原理电化学采样精度±2%F.S响应时间<30S重复性±1%F.S工作湿度10-95%RH，(无冷凝)工作温度-30～50℃长期漂移≤±1%（F.S/年）存储温度-40～70℃预热时间30S工作电流≤50mA工作气压86kpa-106kpa安装方式7脚拔插式质保期1年输出接口7pIN外壳材质铝合金使用寿命2年外型尺寸(引脚除外)33.5X31 21.5X31测量范围详见选型表输出信号TTL(标配)0.4-2.0VDC(常规)/4-20mA 数字信号格式数据位:8;停止位:1;校验位:无;传感器PIN脚定义图:传感器应用场所：医药科研、学校科研、制药生产车间、烟草公司、环境检测、楼宇建设、消防报警、污水处理、石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、锅炉房、加气站、垃圾处理厂、隧道施工、输油管道、工业气体过程控制、室内空气质量检测、地下燃气管道检修、危险场所安全防护、设备检测等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XXX公司
二氧化碳传感器在会议室内使用的方案
XXXX公司
2013年4月10日
目录
第一部分二氧化碳的概述 (3)
第二部分二氧化碳传感器在通风控制领域的应用 (4)
第三部分二氧化碳传感器的在楼宇自中的优点 (8)
第四部分XXX项目涉及二氧化碳传感器改造的房间 (9)
第一部分二氧化碳的概述
我们的地球被一层大气包围着，其中氧气占21％，78％是氮气，1％是其它气体。
这1％气体当中，就有只有一小部分为二氧化碳气体，约为300ppm（百万分之一，即0.03％），它比空气重1.5倍；可吸收红外波，产生温室效应。
二氧化碳在空气中的含量越高，对人体的影响就越大，当二氧化碳含量高出0.7％时，人体就会感到不舒服，当超过10％时，人体就会出现昏迷和死亡。
达到20％，人就会在几秒内死亡（详见图一）。
因此在人群比较密集的地方，二氧化碳含量是一个非常重要的参数，直接关系到人体舒适度和安全。
但是它又是植进行光合作用的重要元素，也可以说，没有二氧化碳，也就没有自然界的生机勃勃。
因此，由于二氧化碳气体这些特性，使得像机场、大厦、办公室、厂矿、温室、实验室、化工、食品保鲜等行业都会需要对二氧化碳值进行测量。
图一：二氧化碳含量所产生的影响
第二部分二氧化碳传感器在通风控制领域的应用根据相关标准，室内二氧化碳(CO2)的浓度和通风率之间有着密切的关系。
无论是在空间内, 人多或是少的情况下，此系统能有效地节约宝贵的能源和保持室内良好的空气品质。
一般上, 安装以CO2控制为基础的通风控制系统带来的好处显现, 设备的投资可在两年内由所节省的能源得到回报。
目前，这种通风控制系统已经被广泛地应用在带有先进大楼集中管理(BMS)系统的智能化楼宇群中。
本系统结构应用在需要实现通风控制的环境中。
如下图，整个自动化通风系统的最小组成包括：一个eSENSE2传感器及一个PP-116电源模块（可以提供传感器24VDC电源和控制换气扇230VAC电源的继电开关）。
图二：co2 sensor 在通风控制中的应用
因此，室内CO 2的浓度和通风量之间有着密切的关系。
无论是在
空间内, 人多或是少的情况下，此系统能有效地节约宝贵的能源和保持室内良好的空气品质。
一般上, 安装以CO 2控制为基础的通风控制
系统带来的好处显现, 设备的投资可在两年内由所节省的能源得到回报。
CO 2传感器在楼宇通风控制中，被广泛应用于机场、办公大楼、购
物中心、训练中心、医院、工厂车间、地铁、电影院等人群聚集娱乐和活动的高级场所。
PP-116电源模块 N 110V or L 230V AC
机场
购物中心
政府大楼
学校 图三：二氧化碳传感器的应用环境
对于较大的楼宇，控制系统分为3 层： 在最底层是采集数据部分，中间一部分为数据处理层，而最高层是信息层，见(图四)。
此自控系统在结构上也是按照欧洲标准委员会CEN/TC 247工作的。
按照此标准更进一步提高了对复杂的大楼实施自动化控制。
图四：楼宇自控系统与CEN/TC 247(左)通讯标准联网的阶层。
在楼宇自控中，楼宇自控中的传感器的主要功能就是为了使整个大楼更安全、节能、舒适。
而二氧化碳传感器和其它传感器一样，都属于最底层。
它们把自己所测到的值通过数字或模拟信号，传送给数据采集器。
之后再通过数据采集器传给中央处理器。
中央处理器再通过控制器来控制各设备的动作（如图五）。
通过中央处理器，二氧化碳传感器的主要功能就是调节大楼里的新风量，以保持室内空气清新。
节约空调和通风机的能量消耗。
图五：楼宇自控原理图
第三部分二氧化碳传感器的在楼宇自中的优点
对于一座大楼自动化系统，仅使用二氧化碳传感器所能体现出的优势，主要表现在以下：
1.改善居住环境，使人的感到更为舒适。
即使不知道二氧化碳传感
器的作用，人们还是喜欢住在更为舒服的地方，希望美好的环境来带来更舒适的商务空间。
一种好的室内的空气氛围可以带来更大的效率。
良好的通风更容易有害气体的散发，消除能导致急性病等不健康因素的危险，如气喘病，石棉，癌症，等等的发生。
2.降低能源消耗。
像通过在每个点上控制温湿度，实际需求的来照
明一样，来通二氧化碳含量来控制新风的换送，使环境保持最佳舒适度时，而运行费用被减到最小。
这样也就使得全球环境能源
的消耗与增加的全球温室效应随之放慢速度，一起降低。
而且，根据1997《京都议定书》，国家现在正在努力的减少温室效应，提倡绿色节能型住宅！
随着人们生活水平的日益提高，及绿色节能概念的深入，二氧化碳传感器在楼宇及家庭绿色环保使用中会更方泛，更能体现出来的优势。
它带给人们的将是更美好，更环保，更节能的绿色生活！
第四部分XXX项目涉及二氧化碳传感器改造的房间
主要是人员密集区域，共计有如下区域：
◆F2餐厅（1套，2层1个）；
◆A型会议室（12套，3层5（会议室各1个，多功能厅3个），5
层1个、8层1个、10层1个、12层1个、15层1个、9层1个、16层1个）；
◆B型会议室（共3套，7层1套，11层1套，17层1套）；
◆C型会议室（5套，6层1套，9层1套，12层1套，14层1套，
18层1套）。
◆2层餐厅1个
共计：22个传感器。
