Catia自由曲面及创成式设计命令3解析

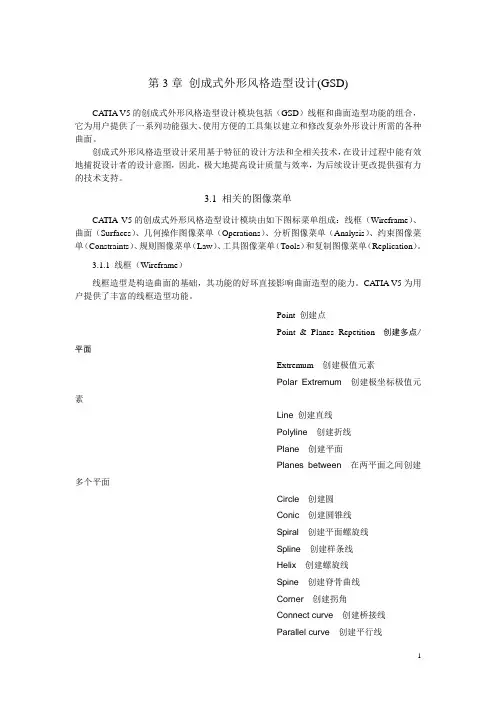

CATIA教程-第3章 创成式曲面设计(GSD)-图文-精
第3章创成式外形风格造型设计(GSD)CATIA V5的创成式外形风格造型设计模块包括（GSD）线框和曲面造型功能的组合，它为用户提供了一系列功能强大、使用方便的工具集以建立和修改复杂外形设计所需的各种曲面。
创成式外形风格造型设计采用基于特征的设计方法和全相关技术，在设计过程中能有效地捕捉设计者的设计意图，因此，极大地提高设计质量与效率，为后续设计更改提供强有力的技术支持。
3.1 相关的图像菜单CATIA V5的创成式外形风格造型设计模块由如下图标菜单组成：线框（Wireframe）、曲面（Surfaces）、几何操作图像菜单（Operations）、分析图像菜单（Analysis）、约束图像菜单（Constraints）、规则图像菜单（Law）、工具图像菜单（Tools）和复制图像菜单（Replication）。
3.1.1 线框（Wireframe）线框造型是构造曲面的基础，其功能的好坏直接影响曲面造型的能力。
CATIA V5为用户提供了丰富的线框造型功能。
Point 创建点Point & Planes Repetition创建多点/平面Extremum创建极值元素Polar Extremum创建极坐标极值元素Line 创建直线Polyline创建折线Plane创建平面Planes between在两平面之间创建多个平面Circle创建圆Conic创建圆锥线Spiral创建平面螺旋线Spline创建样条线Helix创建螺旋线Spine创建脊骨曲线Corner创建拐角Connect curve创建桥接线Parallel curve创建平行线Projection创建投影线Combine创建组合投影线Reflect lines创建反射线Intersection创建交线3.1.2 曲面（Surfaces）曲面造型广泛应用于汽车外形、模具型面等设计上。
CA TIA V5为用户提供了丰富而实用的曲面造型功能（如下所示）。
CATIA实用教程_第7章曲面设计(三)
7.4 曲面编辑和修改 有关曲面编辑和修改的图标，见图 7-67 所 示【Operations】工具栏及其下级工具栏。
图7-67【Operations】工具栏及其下级工具栏
7.4.1 合并
该功能是将两个以上曲面或曲线合并成一个曲面或曲线。单击该图标， 弹出图7-70所示对话框，分别在“Elements To Join”输入框中输入需要合并 的 曲线或曲面，确定后可合并成一个曲线 或曲面。对话框中各项含义如下：
元素。
（2）Element 2：此域用来输入剪切的第二个
元素。 （3）Other side of e.ement 1：切换第一元素
图7-77两曲面剪切对话框和实例
7.4.7恢复
图标 的功能是分割和剪切的逆操作， 即恢复到分割和剪切操作前的状态。
7.4.8 提取曲面边界
图标 的功能是提取曲面的边界。单击该图标，弹出图 7-78所示对话框，其中选项意义为：
图7-75 用线去切曲面实例---曲线延伸至曲面边界
没有选择Support 面
选择了被切元素所在平面为Support
图7-76 分割实例---选择Support 面的区别
7.4.6 剪切 图标 明如下： 的功能是在两个元素之间进行切 割（ Trim ），如图 7-77 所示。对话框中选项说
（1）Element 1：此域用来输入剪切的第一个
缩放
数相同， 后者XYZ方向的比例系数可以不同。
7.4.14 反向
该功能是反向（Invert Orientation）操作。有些命令允许 通过反向操作改变生成的结果，例如调用等距命令生成等距面 时，改变等距方向可以在原曲面的另一侧生成等距面。选择菜
单【Insert 】 【Operations】 【Invert Orientation】调用进
catia自由曲面命令详解——曲线的创建
catia⾃由曲⾯命令详解——曲线的创建指令位置：插⼊->freestyle->⾯上线⾃由曲⾯作为CAITA⾼级曲⾯的基础模块，其功能是很强⼤的，⽇常⼯作中，配合ACA(汽车A级曲⾯)和ISD模块，可以解决所有A级曲⾯中遇到的问题。
掌握⾃由曲⾯，可以帮助理解建模的本质，加深对GSD模块的理解，可以使我们的数模做的更完美。
今天我们先来学习⾃由曲⾯的基础命令，⾸先来学习如何创建曲线。
⾃由曲⾯的曲线创建不同于创成曲⾯模块，创成模块⾥我们需要先进⾏草图绘制，然后对草图进⾏约束，⽽⾃由曲⾯⼀般都⽐较随意，对尺⼨数值等参数不敏感，⽽是更注重曲线的光顺程度和曲线之间的连续性指标。
⽤到的命令如下：上述命令中，使⽤频率最⾼的命令有3D曲线、桥接曲线、⾯上线、等参线。
3D曲线是⽤来创建初始的曲线，在⾃由曲⾯模块创建曲线虽然不⽤草图，但也要像草图⼀样，需要⼀个平⾯作为曲线或点的⽀撑。
所以使⽤该命令之前，先要明确画线的平⾯，及界⾯右上⾓罗盘的底⾯。
⼩提⽰：可以按F5实现罗盘平⾯的切换。
激活命令我们可以有以下3种⽅式⽣成曲线：通过点：⿏标点选的点为曲线将要通过的点控制点：⿏标点选的点为曲线的控制点，除⾸尾外，控制点都不在曲线上接近点：可以在⼀组点中寻找⼀条最接近点群的曲线路径实际使⽤中通过点和控制点频率最⾼，最实⽤。
⾃由曲⾯的操作思路和GSD有所不同，⾼级曲⾯的构建过程就像做⾐服。
我们先要准备好布料（基础曲⾯），然后对布料进⾏裁剪，再对布料进⾏拼接缝合（曲⾯连续性匹配），最终完成⼀件漂亮的⾐服。
在这个过程中，我们并不关⼼布料的来源，即以哪种⽅式⽣成曲⾯或者曲线并不重要，我们需要的只是⼀块布料⽽已。
对于画曲线来说，我们也是希望以最简单的办法得到⼀条曲线⽽已，所以⼀般是先选两个点⽣成⼀条2阶曲线，在⽤我们之前讲到过的控制点命令增加控制点调整曲线形状。
⼩提⽰：由于此命令为带参特征，所以进⾏控制点调整前需要进⾏转化，或者由软件⾃动⽣成消参转化。
CATIA模块详解
CATIA模块详解CATIA是英文 Computer Aided Tri-Dimensional Interface Application 的缩写.是世界上一种主流的CAD/CAE/CAM 一体化软件.他的模块的数量之多,功能之强大,在三维软件中都是佼佼者.面对如此繁杂的软件,我们该从何入手,从何学起呢?又怎么样才能够学好呢?我相信这是所有初学者的心中所问.那么,让本站带你进行CATIA学习的新纪元吧.我们要学习一种软件,就应该对他做初步的了解.CATIA在不同需求时是在不同的模块下工作的.下面我们就先对CATIA的模块进行简单的介绍(以V5R17为例):1. CATIA的基本框架:此部分提供出CATIA的所有的基础功能模块,如图所示:1.1 基础结构:它包含了产品结构,材料库,库编辑器等功能.1.2 机械设计:包含机械设计中的以下单元:1.3 形状(造型):提供曲面和逆向工程设计单元,可以自由塑造不规则曲面,也可以用草图来构建曲面.1.4 分析与模拟:提供实体的网格划分与静力,共振等有限元分析功能,并且可以输出网格分割数据供其他分析软件使用.1.5 AEC工厂:提供工厂的规划建设功能.1.6 加工: 包含从两轴到五轴的加工编程的能力,并且支持快速原型功能.1.7 数字模型:包含动态机构仿真,装配配合空间分析,产品功能分析与功能优化等.1.8 设备与系统:提供各种系统设备的建置,管路和电线的配置以及电子零件配置等功能.1.9 制造的数字处理:提供在三维空间中进行产品的特征,公差与配合标注等功能.1.10加工模拟:通过对数控机床的实体建模、组装和整机模拟，实现数控加工过程的仿真.1.11人机工程学设计与分析:提供人体模型,并且可以对产品进行人体空间分析.1.12智件:包含知识顾问,知识工程专家和产品工程优化等单元.1.13ENOVIA V5 VPM:产品生命周期并行产品过程及开发管理工具2. 常用模块:这部分是由用户自己根据自己的需要进行选择的,选择后模块显示在菜单中,例如:3. 由于绝大多数的用户使用的都是中文界面的CATIA,我们下面就将所有的模块按照中文名称,英文简写,以及英文名称的顺序罗列下来:零件设计PDG：Part Design装配设计ASD：Assembly Design交互式工程绘图IDR：Interactive Drafting创成式工程绘图GDR：Generative Drafting结构设计STD：Structure Design线架和曲面设计WSF：Wireframe and Surface钣金设计SMD：SheetMetal Design航空钣金设计ASL：Aerospace Sheetmetal Design钣金加工设计SHP：SheetMetal Production三维功能公差与标注设计FTA：3D Functional Tolerancing & Annotation 模具设计MTD：Mold Tooling Design阴阳模设计CCV：Core & Cavity Design焊接设计WDG：Weld Design自由风格曲面造型FSS：FreeStyle Shaper自由风格曲面优化FSO：FreeStyle Optimizer基于截面线的自由风格曲面造型FSP：FreeStyle Profiler基于草图的自由风格曲面造型FSK：FreeStyle Sketch Tracer创成式外形设计GSD：Generative Shape Design创成式曲面优化GSO：Generative Shape Optimizer汽车白车身接合ABF：Automotive Body In White Fastening数字化外形编辑DSE：Digitized Shape Editor汽车A级曲面造型ACA：Automotive Class A快速曲面重建QSR：Quick Surface Reconstruction创成式零件结构分析GPS ：Generative Part Structural Analysis创成式装配件结构分析GAS ：Generative Assembly Structural Analysis 变形装配件公差分析TAA：Tolerance Analysis of Deformable Assembly Elfini 结构分析EST：Elfini Solver Verification电路板设计CBD：Circuit Board Design电气系统功能定义EFD：Electrical System Functional Definition电气元件库管理员ELB：Electrical Library电气线束安装EHI：Electrical Harness Installation电气线束布线设计EWR：Electrical Wire Routing电气线束展平设计EHF：Electrical Harness Flattening管路和设备原理图设计PID：Piping & Instrumentation DiagramsHVAC 图表设计HVD：HVAC Diagrams电气连接原理图设计ELD：Electrical Connectivity Diagrams系统原理图设计SDI：Systems Diagrams管线原理图设计TUD：Tubing Diagrams波导设备原理图设计WVD：Waveguide Diagrams系统布线设计SRT：Systems Routing系统空间预留设计SSR：Systems Space Reservation电气缆线布线设计ECR：Electrical Cableway Routing设备布置设计EQT：Equipment Arrangement线槽与导管设计RCD：Raceway & Conduit Design波导设备设计WAV：Waveguide Design管路设计PIP：Piping Design管线设计TUB：Tubing DesignHVAC设计HVA：HVAC Design支架设计HGR：Hanger Design结构初步布置设计SPL：Structure Preliminary Layout结构功能设计SFD：Structure Functional Design设备支撑结构设计ESS：Equipment Support Structures厂房设计PLO Plant Layout数控加工审查NCG：NC Manufacturing Review数控加工验证NVG：NC Manufacturing Verification2轴半加工准备助手PMA：Prismatic Machining Preparation Assistant 2轴半加工PMG：Prismatic Machining3轴曲面加工SMG：3 Axis Surface Machining多轴曲面加工MMG：Multi-Axis Surface Machining车削加工LMG：Lathe Machining高级加工AMG：Advanced Part MachiningSTL快速成型STL：STL Rapid Prototyping知识工程顾问KWA：Knowledge Advisor知识工程专家KWE：Knowledge Expert产品工程优化PEO：Product Engineering Optimizer产品知识模板PKT：Product Knowledge Template业务流程知识模板BKT：Business Process Knowledge Template产品功能定义PFD：Product Function Definition产品功能优化PFO：Product Function OptimizerDMU 漫游器DMN：DMNDMU NavigatorDMU 运动机构模拟KIN：DMU Kinematics SimulatorDMU 空间分析SPA：DMU Space AnalysisDMU装配模拟FIT：DMU Fitting SimulatorDMU优化器DMO：DMU OptimizerDMU工程分析审查ANR：DMU Engineering Analysis ReviewDMU空间工程助手SPE：DMU Space Engineering Assistant人体模型构造器HBR：Human Builder人体模型测量编辑HME：Human Measurements Editor人体姿态分析HPA：Human Posture Analysis人体行为分析HAA：Human Activity Analysis。
catia创成式曲面设计教程-命令详解
– 曲线（Curve）：当一曲线与另一曲线或一曲面相交时，可以选 此项。
2.选择一条曲线或曲线上一点。 3.输入要创建的点数（Instances）。如果选中With end points选项，则 两个边界点分别是第一个实例和最后一个实例。
3.如果在第二步中选择的是一条曲线，则生成曲线的等距点。如果在第二步中选择的是曲 线
上一点，则显示一个箭头，表示生成从指定点到箭头对应的曲线端点间的等距点，可以编 辑
天鸿科技
圆锥线（Conic） 圆锥线是指圆锥体与平面相交所获得的曲线，包括椭圆、抛物线和双曲线。
样条线是由一系列点拟合而成的光滑曲线
•
点击Spline工具条或菜单Insert->Wireframe->Spline。
•
选择样条线所通过的点（Points）。
•
如选择“支撑几何体（Geometry on Support）”选择项，则待生成的样条线被投影
•
双切、半径定义圆（Bi-tangent and Radius）：该方法用于生成与所选择的两个元素（点或曲线）（Element1、
Element2）相切的，指定半径值（Radius）的圆。多答案时，可以在所想生成圆的位置点击左键，以生成所需的
圆。
•
双切、点定义圆（Bi-tangent and Point）：该方法用于生成通过一点（Point），并与所选择的两个元素（点或曲
CATIA逆向设计基础-自由曲面设计模块
5 转换
Converter Wizard
6 复制几何参数
Copy Geometric Parameters
4.3.2 形状修改
对称
扩展 Extend
控制点
单边匹配 Match Surface
全局变形 Global Deformation
外形拟合 Fit to Geometry
4.3.2 形状修改
4.1 曲线创建
曲线投影
4.1 曲线创建
曲线圆角匹配 （基本不用）
曲线匹配（Match Curve）命令可按照定义的连续性，在空间上将一条 曲线连接到另一条曲线上。
4.2 曲面创建（重点）
自由曲面工作台为用户提供了多种曲线创建方法
网状曲面 样式扫略
直线—曲率半径无穷大，曲率为0mm-1； 圆—曲率半径即圆的半径，曲率为半径
的倒数！（均匀一致）
01 Curvature analysis.CATPart
4.4.1 曲线的分析
曲线的连续性分析
G0—分析两曲线/曲面之间的 间隙；(0 mm) G1—分析两曲线/曲面之间的 相切情况；(0°) G2—分析曲线/曲面的曲率; (0，A级曲面应当达到的级别) G3—分析曲线/曲面曲率的变 化率；(0°)
G0：保持位置连续； G1：保持切线连续； G2：保持曲率连续； G3：保持曲率变化率连续。
10Styling R.CATPart
4.2 曲面创建
4.2.9样式圆角
无修剪
1修剪 G0
G2
4.2 曲面创建
• 4.2.10 网状曲面
11Net Surface.CATPart
11 Multi-sections surface.CATPart
CATIA创成式外形设计命令介绍
第二章 CATIA V5 创成式外形设计目录1产品介绍 (6)2图标功能介绍(基本概念、基本界面介绍) (6)2.1线框造型（Wireframe）图标 (6)2.2曲面造型（Surfaces） (7)2.3几何操作（Operations） (7)2.4分析（Analysis） (8)2.5约束（Constraints） (9)2.6注解（Annotations） (9)2.7高级复制工具（Advanced Replication Tools） (9)2.8用户特征（UserFeature） (9)2.9高级曲面造型（Advanced Surfaces） (10)2.10与创成式外形设计有关的工具 (10)3软件环境设定(Customizing Settings) (11)3.1一般环境参数设定（General选项） (11)3.2显示环境参数设定（Display选项） (12)3.3零件文档参数设定（Part Document选项） (12)4功能详细介绍 (13)4.1线框造型功能（Wireframes） (13)4.1.1点的生成（Point）详解 (13)4.1.2创建多点/平面（Points and Planes Repetition）详解 (13)4.1.3创建极值元素（Extremum）详解 (14)4.1.4创建极坐标极值元素（Polar Extremum）详解 (15)4.1.5直线的生成（Line）详解 (17)4.1.6折线的生成（Polyline）详解 (17)4.1.7平面的生成（Plane）详解 (17)4.1.8在两平面间创建多平面（Planes Between）详解 (18)4.1.9圆的生成（Circle）详解 (18)4.1.10拐角的生成（Corner）详解 (19)4.1.11桥接曲线（Connect Curve）详解 (19)4.1.12圆锥线（Conic）详解 (20)4.1.14螺旋线（Helix）详解 (22)4.1.15平面螺旋线（Spiral）详解 (22)4.1.16脊骨曲线（Spine）详解 (23)4.1.17平行线（Parallel Curve）详解 (24)4.1.18投影线（Projection）详解 (25)4.1.19组合投影线（Combine）详解 (25)4.1.20反射曲线（Reflect Curve）详解 (25)4.1.21相交元素（Intersection）详解 (26)4.2曲面造型功能（Surfaces） (27)4.2.1拉伸面（Extrude）详解 (27)4.2.2回转面（Revolution）详解 (27)4.2.3球面（Sphere）详解 (28)4.2.4偏移曲面（Offset）详解 (28)4.2.5扫描曲面（Sweep）详解 (29)4.2.6自适应扫描曲面（Adaptative Sweep）详解 (35)4.2.7填充曲面（Fill）详解 (36)4.2.8放样曲面（Loft）详解 (38)4.2.9过渡曲面（Blend）详解 (40)4.3几何操作功能（Operations） (41)4.3.1合并几何体（Join）详解 (41)4.3.2修补曲面（Healing）详解 (42)4.3.3光顺曲线（Curve smooth）详解 (43)4.3.4恢复被剪切的曲面或曲线（Untrim）详解 (44)4.3.5分解几何元素（Disassemble）详解 (44)4.3.6切割元素（Split）详解 (44)4.3.7修剪元素（Trim）详解 (45)4.3.8提取边界线（Boundary）详解 (46)4.3.9提取几何体（Extract）详解 (47)4.3.10提取多边界（Multiple Edge Extraction）详解 (47)4.3.11两曲面倒圆（Shape Fillet）详解 (47)4.3.12棱线倒圆（Edge Fillet）详解 (48)4.3.13变半径倒圆（Variable Radius Fillet）详解 (49)4.3.14面－面倒圆（Face-Face Fillet）详解 (50)4.3.15三面相切倒圆（Tritangent Fillet）详解 (50)4.3.18对称几何体（Symmetry）详解 (51)4.3.19缩放几何体（Scaling）详解 (51)4.3.20仿射对象（Affinity）详解 (52)4.3.21将几何体移动到另一坐标系上（Axis to Axis）详解 (52)4.3.22延长曲线/曲面（Extrapolate）详解 (52)4.3.23曲线/曲面反向（Invert Orientation）详解 (53)4.3.24提取最近部分几何体（Near）详解 (53)4.3.25创建规则（Law）详解 (53)4.4分析功能（Analysis） (53)4.4.1曲面连接性检查（Connect Checker）详解 (53)4.4.2曲线连接性检查（Curve Connect Checker）详解 (54)4.4.3拔模角分析（Draft Analysis）详解 (54)4.4.4曲面曲率映射分析（Mapping Analysis）详解 (54)4.4.5曲线曲率分析（Curvature Analysis）详解 (54)4.5约束功能（Constraints） (55)4.5.1对单个几何元素施加约束（Constraint）详解 (55)4.5.2在几何元素间施加约束（Constraint defined in dialog box）详解 (55)4.6注解功能（Annotations） (55)4.6.1创建带引出箭头的注解（Text with Leader）详解 (55)4.6.2创建超级链接（Flag Note）详解 (55)4.7高级复制功能（Advanced Replication Tools） (56)4.7.1对象复制（Object Repetition）详解 (56)4.7.2矩行阵列（Rectangle Pattern）详解 (56)4.7.3圆形阵列（Circular Pattern）详解 (57)4.7.4复制Open Body（Duplicate OpenBody）详解 (58)4.7.5创建高级复制（PowerCopy Creation）详解 (58)4.7.6将高级复制存入目录（PowerCopy Save In Catalog）详解 (59)4.7.7实例化高级复制（Instantiate PowerCopy）详解 (59)4.8用户特征功能（UserFeature） (60)4.8.1创建用户特征（UserFeature Creation）详解 (60)4.8.2将用户特征存入目录中（UserFeature Save In Catalog）详解 (60)4.8.3实例化用户特征（Instantiate UserFeature）详解 (60)4.9高级曲面造型功能（Advanced Surfaces） (60)4.9.1线与点的展开（Developing wire and points）详解 (60)4.9.4根据曲线替换变形曲面（Wrap Curve）详解 (63)4.10与创成式外形设计有关的工具 (66)4.10.1更新模型（Update）详解 (66)4.10.2生成新坐标系（Axis System）详解 (66)4.10.3显示历史树（Show Historical Graph）详解 (66)4.10.4在支撑面上工作（Work On Support）详解 (66)4.10.5捕捉点（Snap to Point）详解 (66)4.10.6创建笛卡尔格栅组（Create a New Set）详解 (67)4.10.7生成带或不带历史记录的几何体（Create Datum）详解 (67)4.10.8插入元素详解 (67)4.10.9实体选择器（Select Current Tool）详解 (67)5应用实例 (68)5.1实例一筋类曲面 (68)5.2实例二三倒圆曲面交汇处的曲面处理方法 (72)5.2.1三角边曲面补丁法 (72)5.2.2变半径倒圆法 (73)5.2.3四边曲面补丁法 (74)5.3实例三六倒圆曲面交汇处的曲面处理方法 (76)5.4实例四多倒圆曲面交汇处的曲面处理方法 (78)5.5实例五瓶子曲面 (81)5.6实例六旋钮 (83)1 产品介绍CATIA V5的创成式外形设计（GSD）模块包括线框和曲面造型功能，它为用户提供了一系列应用广泛、功能强大、使用方便的工具集，以建立和修改用于复杂外形设计所需的各种曲面。
CATIA--命令详解解读
基于草图的特征特征是组合起来以组成零件的实体。
这里介绍的特征是通过在“草图编辑器(Sketcher)”工作台（请参见《草图编辑器用户指南》）或在“创成式外形设计(Generative Shape Design)”工作台（请参见《创成式外形设计用户指南》）中创建的初始轮廓以及曲面上应用命令获得的。
一些操作包括添加材料，另一些操作包括移除材料。
在本节中，您将学习如何创建以下特征：创建凸台：单击此图标，选择要拉伸的轮廓，然后在对话框中输入所需的参数。
使用草图的子元素：在“凸台(Pad)”或“凹槽(Pocket)”对话框中右键单击“选择(Selection)”字段，然后选择“转到轮廓定义(Go to Profile Definition)”以显示“轮廓定义(Profile Definition)”对话框。
创建“直到下一个”凸台：单击此图标，选择要拉伸的轮廓，将“类型(Type)”选项设置为“直到下一个 (Up to next)”，然后在对话框中输入所需的参数。
创建“直到上一个”凸台：单击此图标，选择要拉伸的轮廓，将“类型(Type)”选项设置为“直到上一个 (Up to last)”，然后在对话框中输入所需的参数。
创建“直到平面”凸台：单击此图标，选择要拉伸的轮廓，在对话框中输入所需的参数，将“类型(Type)”选项设置为“直到平面 (`Up to plane)”，然后选择所需的平面。
创建“直到曲面”凸台：单击此图标，选择要拉伸的轮廓，在对话框中输入所需的参数，将“类型(Type)”选项设置为“直到曲面 (Up to surface)”，然后选择所需的曲面。
从曲面创建凸台：单击此图标，选择要拉伸的曲面，然后输入所需的参数。
创建不垂直于草图平面的凸台：单击此图标，选择要拉伸的轮廓，展开对话框，输入所需的参数，定义拉伸方向的新参考。
创建多凸台：单击此图标，选择要拉伸的草图，然后为每个域指定一个长度值。
创建拔模圆角凸台：单击此图标，选择要拉伸的轮廓，然后在对话框中输入所需的参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 把保险杠分成几个模块，每个模块分别铺面，各 部件一般用四点抓面 4*4 6*6
自由连续F
3局部法线
仅限点
局部法线
仅限线
局部切线
仅限点
对称平面
仅限网格
对称平面
箭头都向上，考虑到移动一点对旁边点的影响 对称平面 衰减调节 全部适应
鱼鳞状纹理 ，相似程度越高越好
全球单一品 牌销量最大 的车型 一汽丰田卡 罗拉车身保 险杠画法
保险杠介绍 对汽车或驾驶员在冲撞受力的时候，产生缓 冲的装置 汽车保险杠（防撞梁），位于汽车前方和后方的 大部分区域，表面上被设计于避免车辆外部损坏 对车辆安全系统造成的影响，他们具有在高速撞 击时减少驾乘人员伤害的能力，还在越来越多的 被设计用于行人保护。
汽车保险杠是吸收缓和外界冲击力、防护车 身前后部的安全装置。20年前，轿车前后保 险杠是以金属材料为主，用厚度为3毫米以上 的钢板冲压成U形槽钢，表面处理镀铬，与车 架纵梁铆接或焊接在一起，与车身有一段较 大的间隙，好像是一件附加上去的部件。 随 着汽车工业的发展，汽车保险杠作为一种重 要的安全装置也走向了革新的道路上。今天 的轿车前后保险杠除了保持原有的保护功能 外，还要追求与车体造型的和谐与统一，追 求本身的轻量化。为了达到这种目的，目前 轿车的前后保险杠采用了塑料，人们称为塑 料保险杠。
--进入外形quick surface reconstruction窗 口— 进入plannar sections--选择保险杠点击xy 应用点击yz 应用点击xz应用 --进入free style--点击4点patch--抓面--点 击cutting plane analysis--点击特征树里的 曲面1做参考元素--选择方向与绿线方向一 致--数目200步幅15确定—参考，截面类型， 数目，步幅的作用 --点击control points开始抓面 红蓝线 调至对齐 -- 平面相吻合
塑料保险杠是由外板、缓冲材料和横梁三部分组 成。其中外板和缓冲材料用塑料制成，横梁用厚 度为1.5毫米左右的冷轧薄板冲压而成U形槽；外 板和缓冲材料附着在横梁上，横梁与车架纵梁螺 丝连接，可以随时拆卸下来。这种塑料保险杠使 用的塑料，大体上使用聚酯系和聚丙烯系两种材 料，采用注射成型法制成。例如标致405轿车的保 险杠，采用了聚酯系材料并用反应注射模成型法 做成。而大众的奥迪100、高尔夫、上海的桑塔纳、 天津的夏利等型号轿车的保险杠，采用了聚丙烯 系材料用注射成型法制成。国外还有一种称为聚 碳酯系的塑料，渗进合金成分，采用合金注射成 型的方法，加工出来的保险杠不但具有高强度的 刚性，还具有可以焊接的优点，而且涂装性能好， 在轿车上的用量越来越多。
2 四点抓面，相邻模块部分的点一般不移动
Matching surface Matching constraint Blend曲面
曲率 G2 着色 点 切线 曲率
Blend
或者
整体桥接
较好的匹配
车灯
倒角 ; 桥接
车牌照
接合 倒角
入门啦
逆向设计转变为真正意义上的正向设计
现在我们来把它的保险
杠画出来！
Let’s begin!
逆向设计
是相对于正向设计而言的
国内汽车设计目前基本上还处于“逆向设计”阶 段，正向设计能力比较薄弱，在车身造型方面， 普遍的情况是就借鉴其他车型的设计理念，模仿 一些过了专利保护期的技术，模仿的车一般没有 原车型看起来高档，这是表面光顺性的问题，汽 车外形要牵涉空气动力学，审美学等许多领域， 必然要耗费财力和人力的，而逆向设计在外形认 知度和开发成本上都比自主研发有优势，服务于 广大中低消费人群市场。
创新是一个民族赖以生存和进步的原动力， 欢迎各位有识之士参观学习，加入到我们的 团队共同发展！
首先打开素材A230 52119保险杠Part文件
选择文件--另存为---保存类型为stl型文件—
打开外形-digitized shape editor窗口—
点击import--
选择刚才的stl文件--点击应用
--点击确定--可看到保险杠轮廓
插入几何图形集，取名为1，切换到保险杠 part文件，全部选定复制，然后粘贴到stl界 面的几何图形集，可看到保险杠实体轮廓。
Hale Waihona Puke 塑料保险杠具有强度、刚性和装饰性，从安全上 看，汽车发生碰撞事故时能起到缓冲作用，保护 前后车体；从外观上看，可以很自然的与车体结 合在一块，浑然成一体，具有很好的装饰性，成 为装饰轿车外型的重要部件。 另外，为了减少轿 车在发生侧撞事故时对乘员的伤害，在轿车上通 常安装有车门保险杠，以增强车门的防撞冲击力。 这种方法实用、简单，对车身结构的改动不大， 已经普遍推广使用。早在’93深圳国际汽车展览 会上，参展的本田雅阁将一扇车门剖开一部分， 专门露出车门保险杠给观众看，以示其良好的安 全性能。
