更换高压架空线-安全技术措施方案
架空线路---施工方案

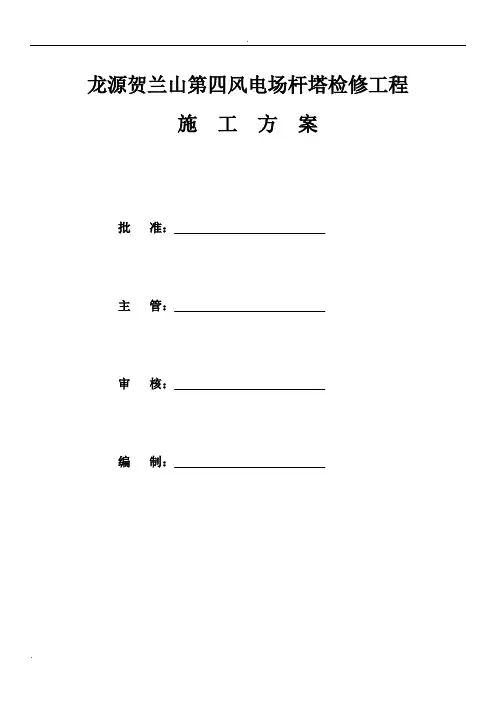

龙源贺兰山第四风电场杆塔检修工程施工方案批准：＿＿＿＿＿＿＿＿＿＿＿＿主管：＿＿＿＿＿＿＿＿＿＿＿＿审核：＿＿＿＿＿＿＿＿＿＿＿＿编制：＿＿＿＿＿＿＿＿＿＿＿＿宁夏元方电力工程有限公司2016年07月16日一、工程内容：1、检修更换避雷器、瓷瓶、高压刀闸、架空线的架设及拆除、高压熔断器、接地网及加装避雷器绝缘套、高压刀闸绝缘套、熔断器绝缘套等大修工程。
二、施工组织机构：1、项目负责人：2、施工安全现场负责人：牛军海3、施工安全监督员：李伟杰4、施工班组：宁夏元方电力工程有限公司5、施工日期：由 2016年07月16日至2016年09月16日三、安装工艺及要求1、高压户外隔离刀闸、高压避雷器的安装要求1）为保证线路高压户外隔离刀闸及高压避雷器安装的施工质量，促使其施工技术水平的提高，确保线路安全运行，特定如下要求：2）所安装的户外高压刀闸及高压避雷器等设备必须有符合国家现行有关标准有各项质量检验资料或出厂合格证明书，对产品检验结果有疑问时，应重新抽样经有资格的单位进行检验，合格后方准使用。
3）高压户外隔离刀闸的额定容量要满足负荷的需要，动静触头间灭弧及各部件的绝缘强度要达到技术要求的标准。
4）高压户外隔离刀闸及高压避雷器的上引线及下线线都必须符合设计要求，避雷器的下引线及高压户外隔离刀闸外壳必须可靠接地。
5）避雷器表面瓷件表面光洁，无裂缝、破损等现象，铸件无裂纹、砂眼、锈蚀，6）避雷器及隔离刀闸安装要牢固，排列整齐，相间距离符合规定：10KV相间距离不小于350mm。
瓷套与固定抱箍之间加垫层，引线短而直、连接紧密，采用绝缘线，载面应符合规定：避雷器引上线：铜线不小于16mm2，铝线不小于25mm2；引下线：铜线不小于25mm2，铝线不小于35mm2；户外隔离刀闸的引下线铜线不小于70mm2，铝线不小于25mm2；引上线：铜线不小于25mm2，铝线不小于35mm2；2、跌落式熔断器的安装1）安装时应将熔体拉紧(使熔体大约受到24.5 N的拉力),否则容易引起触头发热. 2）熔断器安装应牢固可靠,不得有任何的晃动现象.3）熔管应有向下(25±2)°的倾斜角,以利于熔体熔断时熔管依靠自身重量迅速跌落. 3、接地网的安装要求1）施工时，按设计图用皮尺放出接地网路线和接地体位置的石灰线，由于与电气安装交叉施工以及天气下雨等因素影响，石灰线保护较困难，因而放样一段及时开挖一段。
架空和电缆线路上工作的安全措施
架空和电缆线路上工作的安全措施架空线路和电缆线路是电力系统的两种供电方式，常被用于输送电能。
在维护和施工期间，该线路上的工作人员需要遵守一定的安全措施，以确保其安全性和工作效率。
架空线路安全措施架空线路是利用高压电力输送电能的一种供电方式，需要特别注意安全问题，以下是架空线路上工作时需要遵守的安全措施。
1.穿戴个人防护用品工作人员在架空线路上工作时，应穿戴好个人防护用品，如绝缘鞋、绝缘手套、绝缘服等。
这些保护性装备可以有效地预防电击伤害。
2.遵守电气安全操作规程架空线路是高压电力输送，电气安全工作尤为重要。
工作人员需要牢记电气安全操作规程和技术标准，熟练掌握架空线路组建、拆除、维护等技术操作，确保自身和其他人员的安全和线路的平稳运行。
3.使用专业工具和设备在架空线路上，使用专业的工具和设备是非常必要的。
工作人员需要使用绝缘电缆、电力工具、高空作业平台等专业设备，以确保操作的安全和有效性。
4.小心、谨慎在施工过程中，工作人员应该小心谨慎，避免因疏忽失误导致安全事故。
在安装、拆卸、维护线路时，需要非常谨慎，确保所有步骤和操作的安全性。
电缆线路安全措施电缆线路是电力系统的另一种供电方式，与架空线路相比不需要架设在高空，但仍然需要特别注意安全问题。
1.穿戴个人防护用品电缆线路维护时，应该穿戴好个人防护用品，如绝缘手套、绝缘靴、绝缘服等，以保证自身的安全。
2.注意电气安全与架空线路类似，电缆线路上的电气安全问题也非常重要。
需要定期检查电缆的绝缘状态、荷载情况，确保电缆的正常运行状态。
3.操作规程与技术标准在电缆线路维护时，同样需要遵循一定的操作规程和技术标准，熟练掌握电力系统的相关技术知识，确保操作的安全性和有效性。
4.使用专业设备在电缆线路维护过程中，需要使用一些专业设备，如电缆测试仪、挖掘机、电缆定位仪等，以确保施工和维护的正常运行。
5.个体安全最后，需要注意个体安全，保持施工区域的整洁和安全，防止意外发生。
安装10KV架空线路及变电所高压柜避雷器安全技术措施
安装10KV架空线路及变电所高压柜避雷器安全技术措施由于10KV架空线路及变电所高压柜避雷器已检验完毕，需重新安装，考虑现在矿井无人员入井，不通风不排水，所以在安装期间将两趟高压进线全部停电，为保证此项工作的平安顺当进行，特编制此平安技术措施：施工时间：2021年3月18日 9：00-11:00施工内容：安装10KV架空线路及变电所高压柜避雷器施工地点：地面10KV变电所、监控室影响范围：施工期间全矿停电一、施工负责人及其职责1、施工负责人为机电队队长王雄伟，监督、协调处理施工过程中消失的问题，并准时汇报。
2、施工前，施工负责人必需对施工地点的状况了解清晰，并把握有关平安技术措施和施工要求，要做到平安施工。
3、施工负责人负责清点工具、材料、人员，并检查确认施工工具平安牢靠，材料足量。
4、施工负责人负责统一指挥，分工明确，确保工作的平安顺当进行。
二、施工预备1、施工材料施工单位及作业人员要预备齐全施工工具及材料。
包括脚扒、平安帽、平安带、绳索、高压验电笔、放电棒及配套电工工具等。
2、施工基本步骤联系白窑开闭所停电验电、放电、打短路接地安装架空线路避雷器安装变电所高压柜避雷器拆除短路接地联系白窑开闭锁送电三、质量标准1、安装的避雷器要根据使用地点精确进行安装。
2、安装时连接避雷器的螺丝、弹垫、平垫要齐全，螺丝要拧紧不得松动，安装完毕后要检查开关柜内是否有遗忘的工具等。
3、送电后要观看一段时间，电压表、电流表、带电指示器等仪器仪表是否显示正常，确认没有问题后方可离开现场。
四、平安技术措施1、由施工负责人贯彻，全部人员参与学习本措施并签字。
2、凡患有高血压、心脏病、癫痫病、精神病和其它不适于高空作业疾病的人禁止登高作业，严禁酒后登高作业。
3、现场电工及变电所值班人员必需经过专业培训并考试合格，持证上岗。
4、停、送电时严格根据停、送电挨次进行操作。
5、停电前，机电队要对通讯联络系统、人员定位系统、监测监控系统的备用电源进行检查，确保备用电源能有效的起到作用。

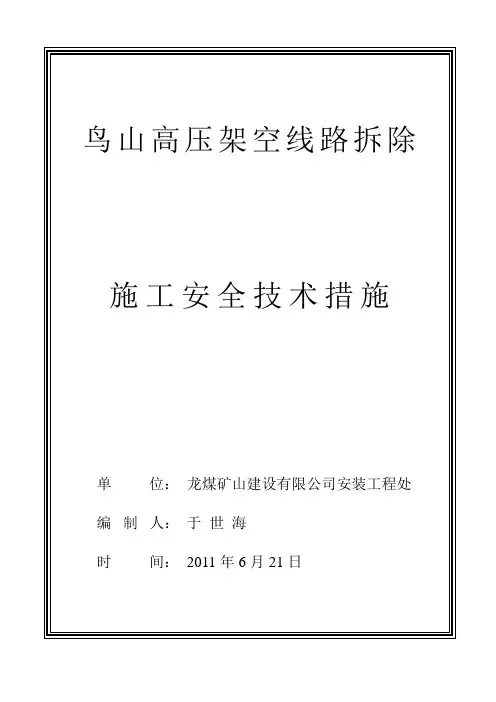

高 压 架 空 线 路 拆 除
八、拆除安全技术措施
1、坚定不移的贯彻执行“安全第一，预防为主”的生产方针，认真执行《电力安全工作规程》和安全生产法令法规的相关规定。
2、高压停送电必须执行高压工作票并向全体工作人员宣读，工作负责人讲清工作内容、工作程序和有关注意事项。
3、具备必须的电气知识，掌握一般的操作技术，并熟悉电工仪表的使用方法，熟知《电力安全工作规程》。
03）.紧线钳 ………………………2台
04）.卡 线 钳 ………………………2台
05）.大剪子 ………………………2把
06）.铝滑车………………………50台
07）.对 讲 机 ……………………… 3台
08）.脚 扣 ……………………… 3副
09）.脚 手 杆 ……………………… 100根
1导线拆除后，再拆除综端杆上的拉线。
11、用8T汽车起重机吊车拆除临时变压器台，先将变压器各部绝缘子及连接拆除和固定变压器底角螺栓全部松开，方可用吊车平稳吊运落地。
12、用8T汽车起重机吊车拆除电杆直接拔出，先选用钢丝绳扣子锁住电杆1／3处用吊车吊紧慢慢直拔吊起电杆。
13、等电杆平稳落地后在拆除金具及绝缘子。
31）.单 面 挂 胶 手 套 ……………………… 30副
五、施工方案
本工程施工导线拆除采用人力逐个耐张段进行拆除，电杆拆除采用8T汽车起重机吊车直拔吊出进行。导线拆除首先打开在线杆上固定绝缘瓷瓶上绑扎线，然后在耐张处进行松放导线，松放导线必须缓慢松放，挂入铝滑子，必要时在耐张张力方向设置临时拉线，防止拆除导线时电杆受力不平衡而发生意外。
六、施工准备
1、施工前必须结合现场实际情况，严格审查施工方案，做好各项前期准备工作。
2、组织施工人员认真学习规程合理按排劳动，清理施工现场和架空线路电杆周围的杂物及障碍物。
高压架空线安全技术交底模板
一、交底目的为确保高压架空线施工过程中的安全，提高施工人员的安全意识和自我保护能力，特进行本次安全技术交底。
二、交底内容1. 施工人员要求1.1 所有参与高压架空线施工人员必须经过专业培训，持有相关操作资格证书。
1.2 施工人员应熟悉高压架空线的施工工艺、安全操作规程及应急预案。
1.3 施工人员应遵守施工现场各项规章制度，服从现场指挥。
2. 安全措施2.1 架空线施工前，应检查施工场地，确保场地平整、坚实，无积水、坑洼等危险因素。
2.2 架空线必须采用绝缘导线，严禁使用裸导线。
2.3 架空线架设必须符合相关规范要求，严禁在树木、脚手架等非专用电杆上架设。
2.4 架设电线路必须有专人指挥，明确信号，确保施工安全。
2.5 使用机具（如绞车、滑车、绳索、拨杆等）须经计算和检验后方可使用。
2.6 在六级以上的大风及精神不振、酒后、雷雨、浓雾等恶劣天气时，禁止立杆及杆上作业。
3. 操作注意事项3.1 安装工作宜从上至下进行，避免立体交叉作业，防止伤人和损坏设备。
3.2 凡两人以上安装或操作同一设备时，应建立呼唤应答制。
3.3 设置或就位设备时，不应将脚放在设备的下方，防止压伤。
3.4 使用扳手时，不准套上管子。
3.5 严禁在未停电接地或未采取隔离措施的绝缘导线上进行工作。
4. 应急预案4.1 发生触电事故时，立即切断电源，将伤员迅速脱离带电体，进行现场急救。
4.2 如遇火灾，立即启动应急预案，组织人员疏散，并拨打火警电话报警。
4.3 如遇其他安全事故，立即启动应急预案，并迅速上报相关部门。
三、交底要求1. 施工单位应将本次安全技术交底内容书面记录，并保存备查。
2. 施工人员应认真听取交底内容，并签字确认。
3. 施工过程中，应严格执行安全技术交底内容，确保施工安全。
四、总结通过本次安全技术交底，希望大家能够充分认识到高压架空线施工的安全重要性，提高自身安全意识和自我保护能力，确保施工过程中的人身和财产安全。
井上高压电缆更换安全技术措施
三、施工安全技术措施1.根据作业内容和特点认真执行工作票制度、工作许可证制度、工作监护制度、工作间断、转移、终结制度等有关电气安全管理制度。
2.应把握好装、拆、检、修中每个环节，做到装的符合安全要求；拆的及时彻底；检查定期、经常；修理及时完好。
以保证系统的安全运行。
3.运行中的电气设备未经验电一律视为有电，严禁带电作业。
遇有特殊情况下不能停电时，应经领导同意，在有经验的电工指导和监护下，划出危险禁界区域，采取严格有效的安全技术措施后，方可进行作业。
4.应认真填好停送电票，停送电应专人联系。
停电线路作业前还必须进行验电、放电、装设临时接地线，悬挂标志牌和装设遮拦以及采取其它保证安全的措施。
5.停电必须把各方面的电源全部断开，(任何运行中的星形接线设备的中性点，应视为有电)必须拉开刀闸，使各相至少有一个明显的断开点，与停电线路有关的变压器和电压互感器必须从高低压两侧断开，防止向停电检修线路反送电。
6. 电缆拆除前停电后必须用与电源相适的验电笔验电。
检验无误后方可进行导体对地放电然后进行拆除。
7.临时接地线的装拆顺序一定不能错。
装时必须先装接地端，拆时后拆接地端。
8.进入高处作业现场，必须戴好安全帽、扎好安全带；所用材料工具用绳子捆绑牢提上或松下，严禁上下抛掷，以防坠落伤人。
9.登杆作业时，工作现场不得少于两人。
作业前应检查杆根部是否牢固，对年久风化、腐蚀的电杆，应采取措施后登杆，遇有六级以上大风和雷电等恶劣气候时，不准在电杆上进行架空线路等作业。
10.上杆前应先分清火、零线，选好工作位置。
断开导线应先断火线后断零线。
搭接导线时顺序相反，人体不得同时接触两根线头。
11.。
电力线路架设施工方案(架空线安装)精选3篇
《电力线路架设施工方案（架空线安装）》一、项目背景随着经济的快速发展，对电力的需求日益增长。
为了满足某地区不断增长的用电需求，提高供电可靠性，现决定进行电力线路架设工程，主要涉及架空线的安装。
本次施工区域地形较为复杂，包括山区、平原等不同地貌，线路长度较长，施工难度较大。
但通过精心组织、科学管理，确保工程按时、按质、安全完成。
二、施工步骤1. 施工准备（1）组织技术人员进行现场勘查，熟悉施工环境，确定线路走向和杆塔位置。
（2）编制施工组织设计和专项施工方案，报相关部门审批。
（3）准备施工所需的材料、设备和工具，确保其质量符合要求。
（4）对施工人员进行技术交底和安全培训，明确施工任务和安全注意事项。
2. 杆塔基础施工（1）根据设计要求进行杆塔基础的开挖，确保基础尺寸和深度符合规范。
（2）浇筑基础混凝土，采用商品混凝土，严格控制混凝土配合比和浇筑质量。
（3）在基础混凝土养护期间，做好防护措施，防止外力破坏。
3. 杆塔组立（1）根据杆塔类型和高度，选择合适的组立方法，如整体组立、分解组立等。
（2）在组立过程中，严格按照操作规程进行操作，确保杆塔的垂直度和稳定性。
（3）对组立好的杆塔进行检查，确保其符合设计要求。
4. 架空线架设（1）展放导线前，对导线进行外观检查，确保导线无损伤、断股等缺陷。
（2）采用张力放线的方法进行导线展放，确保导线张力均匀，避免导线磨损。
（3）在导线展放过程中，设置专人进行监护，防止导线与障碍物碰撞。
（4）导线架设完成后，进行紧线作业，使导线张力达到设计要求。
（5）安装绝缘子和金具，确保其安装牢固，符合规范要求。
5. 接地装置施工（1）根据设计要求进行接地装置的敷设，确保接地电阻符合规范要求。
（2）对接地装置进行焊接，焊接质量应符合规范要求。
（3）在接地装置施工完成后，进行接地电阻测试，如不符合要求，应及时进行整改。
6. 竣工验收（1）施工完成后，组织相关部门进行竣工验收。
（2）对工程质量进行全面检查，包括杆塔基础、杆塔组立、架空线架设、接地装置等。
500kV输电线路架空地线更换OPGW施工方法
500kV输电线路架空地线更换OPGW施工方法摘要随着技术的发展，国内外不断涌现出各种更好的输电线路技术，光缆在输电线路中得到广泛应用。
OPGW（Optical ground wire）是一种具有传输光信号的光缆，其在输电线路中的应用也越来越普遍。
然而，输电线路使用一段时间后，其设备、设施及部件都需进行维修变更，架空地线更换OPGW也是其中之一。
本文以500kV输电线路架空地线更换OPGW工程为例，详细介绍了施工方法和注意事项等方面，旨在为相关工程的实施者提供帮助。
引言为了提高输电线路的可靠性和传输质量，越来越多的输电线路开始采用光缆技术，其中OPGW应用广泛。
随着时间的推移，OPGW会出现老化、机械损伤等情况，需要进行更换。
然而，线路更换OPGW会给施工人员带来困难和危险，因此，在施工前需要对施工方案、安全措施等进行充分的排查和准备。
本文以我国某500kV输电线路架空地线更换OPGW工程为例，从施工前的准备、施工过程的安全措施和施工方法等方面进行介绍。
希望能为类似工程的施工提供一些参考。
安全措施线路施工中安全第一，特别是在高压输电线路施工中更是如此。
在进行OPGW更换前，需要认真对施工条件进行安全评估，考虑并采取一系列必要的安全措施，以保证工程人员和周围村民人身财产安全。
•建立安全责任制度，明确施工单位及现场施工人员的责任；•制定安全施工方案；•在施工现场设立安全警示标志和隔离线；•进行安全交底，明确各施工工序安全事项，加强安全教育和培训；•做好防雷、防静电、防高温、宣传、救援、消防等各项准备工作。
施工设备准备针对不同地形环境，需要准备一套适合的施工设备，以保证施工效率和效果。
•吊机、升降机、各类车辆和机具；•安全保护用品，如安全帽、安全绳、安全网等；•工作平台、绳索等人身安全保护措施；•声光报警装置等。
拆除地线施工队伍首先需要关闭相应的线路，并开启临时接地线。
施工人员进入拉线跨越塔，将原有的地线拆除。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
整体解决方案系列
更换高压架空线-安全技
术措施
（标准、完整、实用、可修改）
编号：FS-QG-80643更换高压架空线-安全技术措施Replacement of high-voltage overhead lines-safety technical measures 说明：为明确各负责人职责，充分调用工作积极性，使人员队伍与目标管理科学化、制度化、规范化，特此制定
一、概况
由于我矿高压架空线有一段与原架空线线型规格不同，经矿领导研究决定对其进行更换，为保证施工顺利进行，特制订本措施。
二、时间:20xx年5月日
施工负责人:刘振伟
现场负责人:王四新
影响范围:Ⅰ石恒线路正常供电.
三、施工顺序
1、办理停电审批手续。
2、准备好施工所用的材料、工具等，所有工具必须经试验合格方可使用。
3、贯彻落实本措施，学习后签字。
4、将大泵房水位降至最低水位。
5、将全部负荷转至Ⅱ石恒段。
6、断开Ⅰ石恒回路断路器，安装接地保护装置，断开变电所Ⅰ石恒线路进线柜并闭锁，并安装接地装置。
7、对该段线路验电、放电确认无误后对该段架空线路进行更换。
8、更换完毕后，去掉接地保护装置，将地面变电所内的联络开关断开，变为分列式运行方式。
9、Ⅰ石恒线路供电。
10、恢复矿井正常分列式供电。
四、安全技术措施
1、施工人员在施工前必须认真学习贯彻安全技术措施，凡不参加措施贯彻，精神状态不佳者，严禁参加施工。
2、凡参加施工的人员必须熟悉整个施工工序，了解施工步骤，每项工序都应做到心中有数。
3、施工负责人要对当班所做的工作程序和安全负责，要认真组织好本次施工。
4、所有参加施工人员必须听从现场负责人的安排，对各
步骤中注意事项要严格执行。
5、严格执行谁停电，谁送电的操作制度，坚持停电、验电、放电制度。
6、施工前施工负责人联系矿调度室，经允许后，准备好施工设备和工具，方可开始施工。
7、停送电工作必须接到施工负责人的通知后，方可操作，其它人员无权下令停送电。
8、停送电要认清开关柜编号，以防误停送电，停电后要在开关前挂“有人工作，严禁送电”牌。
9、登杆作业时必须佩带安全带、安全帽等防护用具，在施工过程中坚持“一人操作、一人监护”原则。
10、有高血压、心胀病、恐高症等人员不准登高作业。
11、参加施工人员不准喝酒，做到喝酒不上班、上班不喝酒。
12、参加施工人员必须经过培训，取得相应安全资格证方可参与施工。
13、施工时施工负责人要安排专人对联络开关等有可能反送电的开关进行定点隔离保护手段。
14、停送电操作时要穿戴好绝缘鞋、绝缘手套，精力集中，确保安全。
15、送电前要撤离人员，清点人数，检查携带使用的工具，确认具备送电条件时，施工负责人方可通知送电。
16、施工完毕后，清理现场垃圾，做到文明施工。
17、施工中如有异常情况，应立即停止施工，并向调度室汇报，妥善处理后，经调度室允许方可继续施工。
18、在主通风机单回路运行前，由设备负责人安排专人检查风门、风道、风门启闭绞车及钢丝绳，确保主通风机机电设备正常，能够保证通风机正常运转。
19、单回路供电期间，当班司机必须对运转主通风机加强巡回检查，没半个小时对设备进行一次检查，巡查内容包括机械设备运转是否正常、有无异响、有无异常振动、防护装置是否齐全正常，高低压设备运行是否正常，电压、电流、负压是否正常，认真做好运行记录，发现异常应立即向调度室或队部汇报，严格按照上级指示执行。
20、当班主扇司机必须坚守工作岗位，主扇司机要严格执行交接班制度，做到接班不到交班不走，当班司机对设备
运行状况及存在问题及注意事项要向接班人交待清楚，接班人员对设备进行巡查一次，并对电话进行试验，保证通讯畅通，确认设备正常无误后方可接班，交接班双方要认真填写交接班记录。
21、主扇司机班中要加强责任心，认真填写各种记录，并要求记录详细真实，禁止闲人进入工作场所，禁止脱岗、睡觉等现象的发生。
22、单回路供电期间，如因突然停电或机械、电器设备故障，造成风机停转时，主扇司机要立即打开风门进行自然通风，并及时向调度室汇报，以便及时通知停风区域的人员。
22、单回路供电期间，所有人员在变电所内待命，跟班矿长守候在变电所电话旁，负责上传、下达调度室的指令。
瓦检员负责测量变电所、大泵房的瓦斯、风速、风量等情况，发现异常情况，汇报调度室并采取措施处理。
23、在单回路供电期间，若Ⅱ石恒出现大面积停电时，启动大面积停电应急预案。
24、矿属各单位必须重新贯彻学习《大面积停风、停电应急预案》，当发现停风停电时，查明原因，听从调度室指挥
根据应急预案要求进行撤离。
