室外照明基本常识：设计步骤及灯具(精)
室外照明设计说明
室外照明设计说明第一篇：室外照明设计说明室外照明设计说明1、小区室外亮化设计施工图，设计范围包括小区基本照明（含安全照明和功能照明）的景观照明。
2、供电和配电(1)室外照明采用TN低压供电系统，照明控制箱(分控点）的布置的原则需考虑供电半径和电源到末端受电点所必需控制的电压降，避免因欠电压造成灯具不能正常运作。
《供配电系统设计规范》GB50052—98中，规定在正常运行情况下，道路照明末端处电压允许偏差为+5％，-10％。
(2)照明控制箱出线，可由相同的一个或几个回路供电。
合理配置相序，尽量做到三相平衡。
(3)配电箱供电出线截面一般不宜大于35mm2。
以气体放电灯为主要负荷的照明供电线路，在三相四线配电系统中，中性线截面应按最大一相电流选择，不小于相线截面。
(4)道路照明采用地下直埋电缆。
配电线路直埋散热好，载流能力高，且由于电缆各芯间的分布电容并联在线路上，可提高自然功率因数，同时不受气候影响，减少外力破坏，提高供电可靠性。
3、导线截面选择的计算室外照明电缆截面选择，应以计算电流和电压降二者指标综合确定。
以计算电流确定导线允许载流量，基本确定导线截面；进行线路电压损失计算，可使线路在符合规划的前提下，线路具有一定的裕度，线路截面选择应做到经济合理。
(1)按允许载流量选择导线截面时，照明负荷可按长期工作制负荷考虑，即IN=Kt·Ial>Ic式中Ial—导线长期允许工作电流值，AIN—径校正后导线长期额定电流，AIC—计算电流，AKt—校正系数。
(2)电压降计算采用负荷矩计算方式，各公式计算结果，必须以最不利的亮化组合方式作为选择供电线路截面的依据。
不用线路电压损失计算方法：(终端负荷用负荷矩Kw．Km表示)①两线线路(单相，两相无零线或直流线路)△U％≈6*△Up％*p*L ②三相四线和三相三线线路△u％=△Up％*P*L ③两相带零线三线线路△U≈2．25*△Up％*P*L 式中△u％一电压损失百分值，％△Up％——三相线路每一千瓦，公里的电压损失百分数，△u％kw．km P—有功负荷，Kw L—线路长度，Km 式中功率P取值：①对于负荷沿途基本分布均匀的基本照明和负荷间有一定距离，但功率值较均匀的景观照明，可近似按三相平衡均匀负荷计算。
户外灯光方案
户外灯光方案导言：户外灯光方案在现代城市设计中扮演着重要的角色。
通过合理的布局和设计，能够提升城市的美感，创造舒适的环境。
本文将介绍一些常见的户外灯光方案，并讨论如何选择合适的灯具和布光策略，在户外空间中营造出理想的氛围和效果。
一、景观照明景观照明是户外灯光方案中的重要部分，它可以突显特定的建筑物、景观或绿化，为城市增添魅力和艺术氛围。
为了达到最佳效果，景观照明需要遵循以下原则：1. 尊重建筑物或景观的特点：不同的建筑物或景观具有不同的特点，例如历史建筑、现代建筑、公园等。
灯光方案应该根据建筑物或景观的特点选择合适的灯具，以展示其独特的魅力。
2. 突出重点：景观照明可以通过突出重点来吸引人们的注意力。
例如，在一个公园中，可以使用调色灯光来照亮喷泉或雕塑，营造出浪漫的氛围。
3. 控制光线的方向和强度：通过合理调控灯光的方向和强度，可以达到最佳的景观效果。
例如，在照明塔的设计中，应注意避免光线直射到周围的居民区，保证灯光效果的同时不影响居民的生活。
二、道路照明道路照明是城市中不可或缺的一部分，它为行人和车辆提供安全和便利。
在设计道路照明方案时，需要考虑以下要点：1. 照明强度：道路照明需要提供足够的亮度，确保行人和车辆能够清晰地看到周围环境，从而减少事故的发生。
2. 视觉舒适性：道路照明应避免刺眼的光线，例如直射的灯光或光线反射，以保证行人和车辆的安全。
3. 节能环保：选择高效节能的灯具，如LED灯，可以减少能源消耗并降低运行成本。
此外，合理的灯具布局和光线控制可以减少光污染和光害。
三、建筑外墙照明建筑外墙照明是展示建筑美学的重要手段，可以让建筑物在夜晚焕发新的活力。
以下是一些建筑外墙照明的设计原则：1. 强调建筑物的特点：通过使用灯光突出建筑物的特点和轮廓，可以增强其美感和辨识度。
例如，在建筑物的立面上使用投射灯，可以凸显其纹理和形状。
2. 调整灯光色温：不同的灯光色温可以给人带来不同的情绪和感受。
室外照明系统施工工序
室外照明系统施工工序室外照明系统是指在室外场所安装的照明设施，其主要目的是为了提供夜间照明和美化环境。
在室外照明系统施工中，需要按照一定的工序进行操作，以确保施工质量和工作效率。
本文将介绍室外照明系统施工的一般工序和要点。
一、前期准备工作1. 方案设计：首先，需要对室外照明系统进行设计方案的制定。
该方案应根据实际情况，考虑到场地大小、灯具选择、照明效果等因素，并融入美学和环保要求。
2. 材料准备：在施工前，需要准备好所需的照明设备、电线电缆、控制器等材料，以及相应的工具和设备。
3. 设备安装：将所需的设备按照设计方案进行安装，并确保其稳固可靠。
4. 电气布线：根据设计方案，进行室外电气布线工作。
电缆必须符合国家标准，并注意保持良好的绝缘和接地。
二、灯具安装工序1. 安装灯柱：根据设计方案和实际需求，选择适合的灯柱，并进行安装。
灯柱应设置嵌地式基础，并确保其稳定牢固。
2. 连接电缆：将灯柱与电缆连接，确保电缆的接头牢固可靠，并使用防水措施保护连接处。
3. 安装灯具：将灯具安装在灯柱上，并进行调试和灯光效果的调整。
安装时要注意保持灯具之间的均匀间距，以确保整体照明效果。
4. 定位标志：根据设计需求，设置定位标志牌或者灯具，以指示行人或车辆的方向。
三、配电与控制工序1. 配电箱安装：根据设计方案，选择合适的配电箱，并进行安装。
配电箱应设置在安全可靠的位置，并与室外照明设备连接。
2. 电力供应：进行电力供应工作，连接电缆与配电箱，并确保电力供应的稳定性和安全性。
3. 控制系统：根据设计要求，安装相应的控制系统，以实现室外照明的自动化控制。
该系统应具备远程控制和定时控制等功能。
四、验收与完工工序1. 灯光效果调试：在工程完工前，对室外照明系统进行灯光效果的调试，目的是确认照明效果达到设计要求。
2. 电气安全检查：对室外照明系统的电气设备和线路进行安全检查，确保其符合国家标准，并消除潜在的电气安全隐患。
3. 系统验收：进行室外照明系统的整体验收，包括照明效果、控制功能、安全性能等方面。
《室外照明设计》PPT课件
（3）半高杆照明(也称中杆照明) semi-high mast lighting
一组灯具安装在高度为15～20m的灯杆上进行照明的一种照明方式。 当按常规照明方式配置灯具时，属常规照明；按高杆照明方式配置灯具 时，属高杆照明。
三、道路照明的布灯方式
常规照明方式
高杆照明方式
链式照明方式
常规照明方式是在灯杆上安装1～2盏路灯，灯杆高度通常为12～
15m。当高度在15～20m称为使半用高方杆照明，大于或等于20m称为高杆
照明。 1．常规照明方式
式最广 泛
照明灯具安装在高度为15m以下的灯杆顶端，并沿道路布置灯杆。
特点
可以在需要照明的场所任意设置灯杆，而且照明灯具可以根据道路 线型变化而配置。
表5-7 眩光控制等级和主观评价对应关系
GF
1、2 3、4 5、6 7、8
9
眩光
无法忍受的眩光 有干扰的眩光
刚好容许的眩光 能令人满意的眩光 几乎感觉不到的眩光
主观评价
感觉很坏 感觉心烦 可以接受
感觉好 感觉非常好
视觉诱导 6．路灯排列的诱导性指标
光学诱导
常用的利用照明设施实现视觉诱导性的方法：
（1）利用照明系统本身的改变实现诱导性。 （2）利用光颜色变化实现诱导性。 （3）利用灯具的式样和安装高度不同实现诱导性。 （4）照明布局。
（4）市中心、商业中心等对颜色识别要求较高的机动车交通道路可采用 金属卤化物灯。 （5）道路照明不应采用自镇流高压汞灯和白炽灯。
2．道路照明灯具的种类与选择
常规灯具
安装在灯杆上或墙壁上，它的发光方向 沿着道路走向

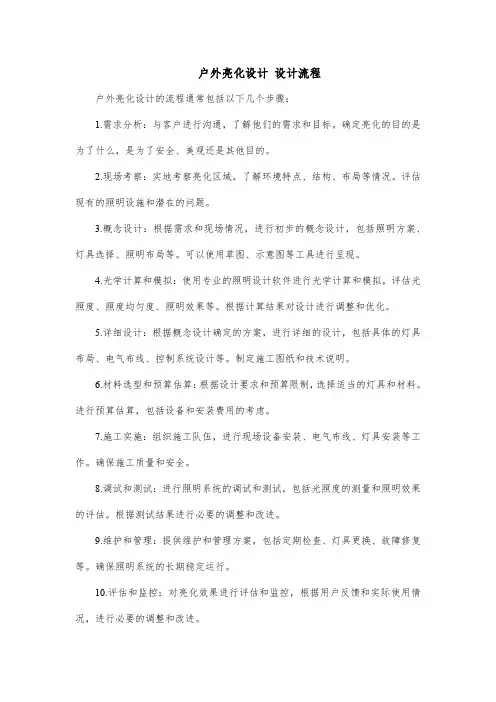

户外亮化设计 设计流程
户外亮化设计设计流程户外亮化设计的流程通常包括以下几个步骤：1.需求分析：与客户进行沟通，了解他们的需求和目标。
确定亮化的目的是为了什么，是为了安全、美观还是其他目的。
2.现场考察：实地考察亮化区域，了解环境特点、结构、布局等情况。
评估现有的照明设施和潜在的问题。
3.概念设计：根据需求和现场情况，进行初步的概念设计，包括照明方案、灯具选择、照明布局等。
可以使用草图、示意图等工具进行呈现。
4.光学计算和模拟：使用专业的照明设计软件进行光学计算和模拟，评估光照度、照度均匀度、照明效果等。
根据计算结果对设计进行调整和优化。
5.详细设计：根据概念设计确定的方案，进行详细的设计，包括具体的灯具布局、电气布线、控制系统设计等。
制定施工图纸和技术说明。
6.材料选型和预算估算：根据设计要求和预算限制，选择适当的灯具和材料。
进行预算估算，包括设备和安装费用的考虑。
7.施工实施：组织施工队伍，进行现场设备安装、电气布线、灯具安装等工作。
确保施工质量和安全。
8.调试和测试：进行照明系统的调试和测试，包括光照度的测量和照明效果的评估。
根据测试结果进行必要的调整和改进。
9.维护和管理：提供维护和管理方案，包括定期检查、灯具更换、故障修复等。
确保照明系统的长期稳定运行。
10.评估和监控：对亮化效果进行评估和监控，根据用户反馈和实际使用情况，进行必要的调整和改进。
以上是一般户外亮化设计的流程，具体的设计流程可能会因项目的复杂性和特殊要求而有所不同。
在整个设计过程中，与客户、工程师、施工队伍和相关的权威机构进行密切合作和沟通，确保设计的实施和效果。

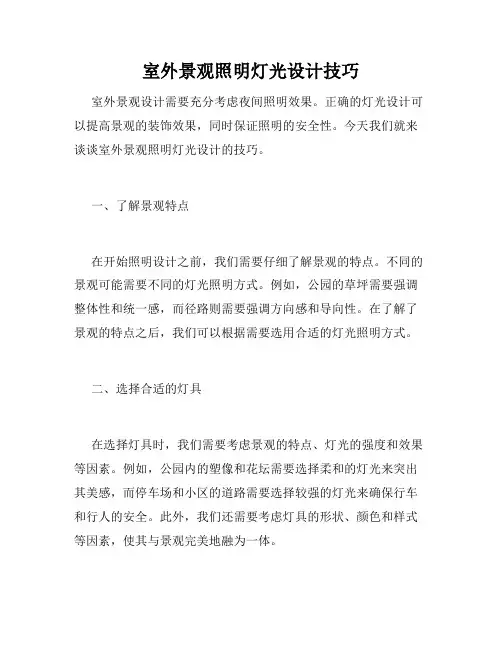

室外景观照明灯光设计技巧
室外景观照明灯光设计技巧室外景观设计需要充分考虑夜间照明效果。
正确的灯光设计可以提高景观的装饰效果，同时保证照明的安全性。
今天我们就来谈谈室外景观照明灯光设计的技巧。
一、了解景观特点在开始照明设计之前，我们需要仔细了解景观的特点。
不同的景观可能需要不同的灯光照明方式。
例如，公园的草坪需要强调整体性和统一感，而径路则需要强调方向感和导向性。
在了解了景观的特点之后，我们可以根据需要选用合适的灯光照明方式。
二、选择合适的灯具在选择灯具时，我们需要考虑景观的特点、灯光的强度和效果等因素。
例如，公园内的塑像和花坛需要选择柔和的灯光来突出其美感，而停车场和小区的道路需要选择较强的灯光来确保行车和行人的安全。
此外，我们还需要考虑灯具的形状、颜色和样式等因素，使其与景观完美地融为一体。
三、合理的灯光布局室外景观照明灯光设计中，灯光的布局也十分关键。
太过集中的灯光容易造成点亮部分过强而其他地方过于昏暗的情况，影响照明效果。
因此，我们可以选择分散布置灯光，利用反射或折射，将光线引到需要照亮的地方，这样可以有效地提高灯光的覆盖面积，确保整个景观的照明效果。
四、适当的灯光颜色室外景观的灯光颜色也需要根据实际需要选择。
我们可以根据景观物体的颜色及其周围环境来选取灯光的颜色。
例如，公园内选用黄色灯光可以使景观更加温馨浪漫，而绿色灯光则可以突出自然、生机和清新感。
五、灯光的控制在室外景观照明灯光设计中，我们还需要注意灯光的控制。
我们可以根据实际需要选择手动或自动控制方式。
手动控制比较灵活，能够根据需要灵活调整灯光的亮度和颜色；自动控制则更具有智能化的特点，可以根据天气、人流量等因素自动控制灯光的强度与颜色。
在室外景观照明灯光设计中，我们需要充分了解景观的特点并选择合适的灯具和灯光布局方式，适当选取灯光颜色和控制模式，只有如此才能达到理想的景观照明效果。
最完整的照明设计基础知识
最完整的照明设计基础知识照明设计是指通过合理布置光源，达到满足人们在不同环境下照明需求的一种艺术和科学。
下面是最完整的照明设计基础知识。
一、光源光源是照明设计的基础，常见的光源有白炽灯、荧光灯、LED等。
白炽灯是一种传统光源，色温高，适合用于营造温馨的氛围；荧光灯色温较低，适合用于提供光工作环境；LED灯具具有节能、寿命长等特点，是现代照明的主流。
二、照明原则1.明确照明需求：根据不同场所的使用需求，确定所需的照明水平和照明色温等参数。
2.均匀照明：保证照明场所的各个区域能够均匀光线照射，避免产生阴影和刺眼现象。
3.人眼适应性：根据不同环境的使用需求，采用不同的照明方式，使人眼适应光线变化。
4.节能环保：选择高效能的光源和照明设备，提高能源利用率，减少能源浪费，降低环境污染。
三、照明设计流程1.收集信息：了解场地的建筑结构、功能需求、装修风格等信息。
2.照明计算：根据场地大小、高度、使用需求等因素，计算照明的光功率、光照度、均匀度等参数。
3.设计方案：根据照明计算结果，确定合适的照明方案，包括灯具的布置、灯具的选择等。
4.施工工艺：确定灯具的安装位置、灯具的固定方式等施工方案。
5.试灯调试：安装完毕后，进行试灯调试，调整照明设备的位置和角度，使之达到最佳照明效果。
6.完善保养：定期进行照明设备的保养和维护，确保其正常运行。
四、照明参数1.光功率：指光源单位时间内释放的光能量，常用单位为瓦特（W）。
2. 光照度：指单位面积上接收到的光通量，常用单位为勒克斯（lux）。
3.色温：指光源发出的光线的颜色，以绝对温度（K）表示，常见的有暖白、自然白和冷白等。
4. 显色指数：反映光源照射物体的颜色还原程度，常用指数为CRI （Color Rendering Index）。
五、照明效果1.总体照明：提供整个区域的基本照明，使人能够清晰地看到周围环境。
2.局部照明：照亮特定的场所或物体，突出主体，强调空间层次。
室外照明设计规范说明
室外照明设计规范说明1.照明目标和设计原则：室外照明的目标是为了提供足够的照明亮度，确保人们在夜间能够正常活动和感知周围环境。
设计原则包括充分考虑灯具的布局和位置，避免眩光和阴影，保证照明的均匀性和视觉舒适性。
2.照明需求分析：在进行室外照明设计之前，应充分了解照明场所的使用需求和特点。
包括使用人数、使用时间、照明要求等方面的数据分析和综合考虑，以确定合适的照明方案。
3.照明设计参数：在设计过程中，需要考虑照明设备的参数，如亮度、色温、色彩还原指数等。
不同的室外场所可能需要不同的照明参数，比如商业区域可能需要较高的亮度，而公园可能需要较暖色调的灯光。
4.照明布局和灯具选择：在室外照明设计中，灯具的布局和选择起着至关重要的作用。
合理的灯具布局可以使照明均匀分布且有层次感，同时还能减少能源浪费。
灯具选择应该考虑其使用寿命、节能性能和环保指标，确保其适应各种环境条件，如防水、防尘等。
5.照明控制系统：照明控制系统可以实现照明亮度的调节和时间控制，从而进一步提高照明的效果和节能性能。
例如，根据不同使用时间段的需求来调整亮度，使用光感控制系统和人体感应器可根据环境亮度和人员活动情况进行自动调节。
6.安全和环保考虑：室外照明设计要考虑安全性和环保性。
例如，在设计路灯时，要保证其亮度足够高，以确保行人和车辆的安全；在设计公园或景区的照明时，应使用符合国家环保要求的照明设备，避免对周围环境造成污染。
7.建筑物外墙照明：对于建筑物的外墙照明，应根据建筑物的风格和功能来进行设计。
合理的外墙照明能够突出建筑的特色，提升其美感和辨识度。
同时，外墙灯光也需要注意不要照射到邻近房屋或者对行人、车辆造成困扰。
8.景观照明：室外景观照明设计是提高公共区域的美观和文化氛围的重要手段。
景观照明设计应根据景观布局、景点特征和观赏时刻的需求，选择合适的灯光类型和照明方案，以达到独特的艺术效果和视觉感受。
总之，室外照明设计规范的目的是为了提供高质量和安全的照明环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室外照明基本常识：设计步骤及灯具
室外照明设计特性在都市中的重要公共建筑物、古迹、商业大楼、广场雕塑，或是一些造型独特的标志性建筑，或交通设施，都可以在夜间利用灯光加以美化，使都市的夜景具有一番不同的景观。
城市中的重要公共建筑物、古迹、商业大楼、广场雕塑，或是一些造型独特的标志性建筑，或交通设施，都可以在夜间利用灯光加以美化，使都市的夜景具有一番不同的景观。
设计步骤
1.确定所希望的灯光艺术效果，应依据建筑物本色的属性来决定。
2.选择合适的灯光，选择时应考虑光源的光色，显色性，效率，寿命等因素。
3.决定所需的照度，所需照度主要取决于周边环境的明暗和建筑物外墙颜色的深浅。
4.选择适当的灯具，选择除了考虑配光特性外，外型，材质，防尘防水等级等也是必须考虑的因素。
5.照度与灯具数量的计算。
6.安装后现场调试。
常见户外场所的照度要求
场地名称规定照明区域平均照度
广场，地面、广场区域5-15
停车场，地面、停车区域5-10
隧道，隧道内区域10
主干道行车侧，地面、行车区域2-5
步行道，地面、人行区域1-3
住宅区主干道，地面、人行区域1-3
住宅区散步道，地面、人行区域0.5-1
公园干道，地面、人行区域1-3
户外照明的几种形式
广场照明，中杆照明，庭院照明，低杆照明广场照明方式(高度15M-30M) 中杆照明方式(高度6M-8M)
庭院照明方式(高度3M-6M)
低杆照明方式(高度1M以下)
位于广场的突出位置。
设置时应创造中心感，并成为区域中心的象征。
成本高、安装和维护难度大。
要求具有很高的安全性。
光源为高功率的高压钠灯或金属卤化物灯。
着重于路面宽阔的城市干道，行车道二侧，主要为行车所用，要求确保路面明亮度。
要求不能有强烈的眩光干扰行车视线。
要求照度较为均匀，长距离连续配置，刻画出空间光的延续之美感。
使用高压钠灯为主。
广泛用于非主行车道的街道，步行街、商业街、景观道路、公园、广场、学校、医院、住宅小区等。
要求保证路面明亮的同时，力求使“光与影”的组合配置富有旋律，因为它的高度较低，最能让人感觉到它的存在，所以必须根据环境的气氛精心设计外观造型，并具有良好的安全性和防范性。
主要使用高压钠灯，金卤灯或荧光灯。
不是连续的照明方式，只是在树木或角落部分做突出点缀性照明。
注重光产生的突出效果。
主要使用节能灯或白炽灯。
户外照明灯具的要求
根据中华人民共和国国家标准和IEC(国际电工委员会)标准，道路和街路照明灯具符合如下基本要求：
1.灯具的结构要求
2.关于电距离和电器间隙
3.关于接地规定的要求
4、关于外部和内部接线的要求
5、关于防触电保护要求
6、关于防水、防尘要求
7、关于绝缘电阻和电强度
8、关于耐热、耐火和耐电痕要求
9、关于防腐、防范要求
作者：
未知。
