PVC技术配方
技术配方1.PVC造粒配方表2.PVC造粒油量硬度对照表3.PVC硬度对照表非移料30P 35P 40P 45P 50P 55P 60P 65P 70P 75P 80P 85P 90P 95P 100P 105P 110P 115P 120P PVC 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 TOTM 22 24 28 34 40 45 48 50 54 58 63 67 72 76 81 85 89 93 97钙锌复合稳定剂 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 纳米轻质碳酸钙 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 PE醋 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 三氯化二锑 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2插头料30P 35P 40P 45P 50P 55P 60P 65P 70P 75P 80P 85P 90P 95P 100P 105P 110P 115P 120P 150P 180P PVC 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 DOP 20 22 26 32 38 43 46 48 52 56 61 65 70 74 79 83 87 91 95 124 152 钙锌复合稳定剂 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6纳米轻质碳酸钙 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 PE醋 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 硬脂酸 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6电线料25P 30P 35P 40P 45P 50P 55P 60P 65P 70P 75P 80P 85P 90P 95P 100P 105P 110P 115P 120P 150P PVC 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 DOP 18 22 24 28 34 40 45 48 50 54 58 63 67 72 76 81 85 89 93 97 126 钙锌复合稳定剂 5.6 5.6 5.6 5.6 5.6 5.6 5.6 5.6 5.6 5.6 5.6 5.6 5.6 5.6 5.6 5.6 5.6 5.6 5.6 5.6 5.6 纳米轻质碳酸钙 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 重钙 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 硬脂酸 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8电话线料25P 30P 35P 40P 45P 50P 55P 60P 65P 70P 75P 80P 85P 90P 95P 100P 105P 110P 115P 120P 150P PVC 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 DOP 18 22 24 28 34 40 45 48 50 54 58 63 67 72 76 81 85 89 93 97 126 环氧大豆油 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 钙锌 4.6 4.6 4.6 4.6 4.6 4.6 4.6 4.6 4 4 4 4 4 4 4 4 4 4 4 4 4纳米轻质碳酸25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 钙PE醋 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 硬脂酸 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4透明料25P 30P 35P 40P 45P 50P 55P 60P 65P 70P 75P 80P 85P 90P 95P 100P 105P 110P 115P 120P 150PPVC 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 DOP 18 22 24 28 34 40 45 48 50 54 58 63 67 72 76 81 85 89 93 97 126 1-39 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 滑剂 4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2 3.8 3.8 3.8 3.8 3.8 3.8 3.8 3.8 3.8 3.8 3.8 3.8 3.8 钙锌 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3玩具料S30 S35 S40 S45 S50 S55 S60 S65 S70 S75 S80 S85 S90 S95 S100 PVC 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 DINP 168 156 132 115 100 92 82 74 66 58 50 42 34 27 14环氧大豆油 2.6 2.6 2.8 2.8 2.8 3 3.2 3.2 3.2 3.2 3.6 3.6 4 4 4钙锌 1.6 1.6 1.8 2 2.2 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.6 2.8 2.8 液体滑剂 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 1.2 1.2 1.2 1.2 1.2鞋料S30 S35 S40 S45 S50 S55 S60 S65 S70 S75 S80 S85 PVC 100 100 100 100 100 100 100 100 100 100 100 100 DOP 170 158 134 117 102 94 84 76 68 60 52 44 钙锌 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 环氧大豆油 3 3 3 3 3 3 3 3 3 3 3 3轻钙 25 25 25 25 25 25 25 25 25 25 25 25 PE-醋 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4水管SD77PVC 100铅盐稳定剂 5滑剂 2.4改性剂 6UL-60C25P 30P 35P 40P 45P 50P 55P 60P 65P 70P 75P 80P 85P 90P 95P 100P 105P 110P 115P 120P 150P PVC 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 DIDP 18 22 24 28 34 40 45 48 50 54 58 63 67 72 76 81 85 89 93 97 126 钙锌复合稳定剂 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4纳米轻质碳酸钙 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 钙锌 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 硬脂酸 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 三氧化二锑 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2UL-90C25P 30P 35P 40P 45P 50P 55P 60P 65P 70P 75P 80P 85P 90P 95P 100P 105P 110P 115P 120P 150P PVC 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 DIDP 9 11 12 14 17 20 22 24 25 27 29 31 33 36 38 41 43 45 47 48 63 TOTM 11 12 14 17 20 22 24 25 27 29 31 33 36 38 41 43 45 47 48 63钙锌复合稳定剂 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4环氧大豆油 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 纳米轻质碳酸钙 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 钙锌 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 硬脂酸 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 三氧化二锑 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2UL-105C25P 30P 35P 40P 45P 50P 55P 60P 65P 70P 75P 80P 85P 90P 95P 100P 105P 110P 115P 120P 150P PVC 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 DIDP 4 4 5 6 7 8 9 10 10 10 12 13 13 14 15 16 17 18 19 19 25 TOTM 14 18 19 22 27 32 36 38 40 43 46 50 54 58 61 65 68 71 74 78 101 钙锌复合稳定剂 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4环氧大豆油 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 纳米轻质碳酸钙 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 钙锌 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 硬脂酸 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 三氧化二锑 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2。
PVC电缆料的配方及工艺流程.
PVC电缆料的配方及工艺流程１配方：质量份ＰＶＣ１００抗氧化剂０.１４ＴＩＳ６主增塑剂（ＤＯＰ，ＤＯＴＰ）１０-２０ＤＩＳ１辅助增塑剂（Ｃ－Ｐ５２＼Ｔ-５０）６-９ＰbSt 0.5填料（活化重质碳酸钙４０-５０BaSt 1其他助剂１３石蜡０.４２.制备方法（１）工艺流程ＰＶＣ－硫化压片－取样测试ＤＯＰ，Ｃ-Ｐ５２，Ｔ-５０等－计量－－混合－－开炼－－｜活化碳酸钙及其他－造粒－－工艺放线（２）工艺要点小样混合物混合塑炼温度在（１７０＋-５）度，时间为６-９分钟；硫化烫片温度控制在（１７０+-５）度，时间为３-５分钟；耐热70℃电线电缆：PVC树脂100增塑剂DOP40-60环氧大豆油EPOXY3-5安定剂4-6CaC0340-60阻燃剂Sb2O3 4润滑剂0.5-12.耐热90℃-105℃电线电缆:PVC树脂100 DIDP/TOTM45-60环氧大豆油EPOXY3-5安定剂6-8重质(CaC0320-30阻燃剂Sb203 4润滑剂0.5-1PVC电缆料配方PVC电缆料配方及配方对机器的配置要求70-H-PVC电缆料配方如PVC三型75活性钙45DOP25大豆油3氯腊20稳定剂2.8硬质酸0.6CPE9石腊1PVC电缆料有好多厂家生产的PVC电缆料在押出线是会出现；表面没有亮度；表面有细小疙瘩；表面有鱼鳞是；有的押出线线的切面有气孔；出现以上问题就是生产PVC料的机器没有调好；也有是做PVC料的机器没有选好；现在做PVC电缆料机器最好的就选用双阶造粒机组；例如65︳150双阶造粒机组技术指标65双螺杆要*经比32；1150单螺杆*径比要求在7；1 螺杆心部要通冷却水----液压板式换网-----机头要用推拉对吹式机头；用这样机头就是做弹性体PVC都不会有粘粒现象-----风冷磨面切粒------第一段旋风分离器-----第二段旋风分离器------加*振动筛----料仓这种机器生产产量高；一天12吨；塑化分散好；同向平行双螺杆挤出机机构一、前言近年来，随着聚合物改性材料的不断发展，其对混炼设备的要求也越来越高。
PVC技术配方范文
PVC技术配方范文PVC（Polyvinyl chloride）是一种常见的合成聚合物，广泛应用于制作管道、电缆、建筑材料等领域。
PVC技术配方是指制备PVC材料过程中所用的各种原料以及其比例配比的制作方法。
以下是一个PVC技术配方的范文，供参考。
一、主要原料：1.氯乙烯（VC）：质量分数为60%。
氯乙烯是PVC的主要原料，其含量的高低对制品的性能有很大影响。
通常情况下，氯乙烯的含量控制在60%左右，可根据具体要求做适当调整。
2.盐酸催化剂：质量分数为0.2%。
盐酸催化剂是促进PVC聚合反应的催化剂，用于加速反应速率和提高产量。
3.水：质量分数为5%。
水是用来调节反应过程中的温度和稀释反应体系的。
4.活性聚合引发剂：质量分数为0.2%。
活性聚合引发剂是用来引发聚合反应，促使乙烯单体聚合成PVC。
5.安定剂：质量分数为0.5%。
安定剂是用来防止PVC材料在加热或长期暴露于阳光下发生分解。
6.塑化剂：质量分数为28%。
塑化剂是用来增加PVC材料的柔韧性和可加工性。
二、配方步骤：1.在反应釜中加入氯乙烯、盐酸催化剂和适量的水，然后加热到70-80℃，保持该温度下10分钟，使盐酸催化剂充分溶解。
2.将活性聚合引发剂和安定剂加入反应釜中，继续加热至80-85℃，并维持该温度反应2小时，使乙烯单体进行聚合反应生成PVC。
3.在反应过程中，需进行搅拌以促进反应的进行，也可以加入适量的稀释剂来调节反应体系的黏度。
4.反应结束后，降低温度至50℃左右，加入塑化剂，搅拌均匀，使塑化剂完全与PVC材料混合。
5.最后，将制得的PVC材料冷却至室温，进行干燥，以去除多余的水分和溶剂，得到最终的PVC产品。
三、注意事项：1.氯乙烯和塑化剂的含量要根据具体要求进行调整，过高或过低的含量都会对成品的性能产生不利影响。
2.反应过程中需控制好温度，避免温度过高或过低对反应速率和产物质量的影响。
3.搅拌的时间和速度要适当，保证反应体系充分混合均匀。
PVC人造革参考配方
PVC人造革参考配方一、压延法PVC人造革（重量份）1、PVC 100 DOP 45DBP 20 碳酸钙10~20 Ba/Cd/Zn复合稳定剂 2.5注：耐寒要求时，可把DBP换成DOS。
2、PVC 100 DOP 60Ba/Cd 2~3 ED35月桂酸二丁基锡13、家具用高级人造革PVC 100 DNOP 50 DOZ 5 NBR 15 Ba/Cd 2 ED35着色剂适量4、家用地板革面层发炮层PVC 100 100DOP 18 30DBP 20 -M-50 12 10氯化石蜡 6 -Ba/Cd/Zn稳定剂 2.0 2.0硬脂酸钡 1.0 0.8硬脂酸锌0.4 -硬脂酸铝- 0.8硬脂酸0.2 0.8重钙5~10 40AC发泡剂- 5颜料- 适量5、用于底层、表面处理层或表面贴膜层的人造革PVC 100 硬脂酸铅0.8 DOP 35 硬脂酸锌0.2 DBP 35 轻钙20氯化石蜡 5 硬脂酸0.5硬脂酸钡 1 颜料适量二、刮涂法PVC人造革1、面层底（发泡）层PVC 100 (乳液) 100（悬浮）DOP 35 10DBP 25 30M-50 10 40氯化石蜡- 10Ba/Cd/Zn稳定剂2~3 -三碱式硫酸铅- 3硬脂酸钡- 1碳酸钙10 20~402、直接刮涂双面帐篷革PVC（糊树脂）100 DOP 60 DOS 10 ED35氯化石蜡10 三碱式硫酸铅1.5二碱式亚磷酸铅 1 Ba/Cd/Zn浆料2钛白粉 2 酞菁蓝0.1亚磷酸二苯酯0.8 紫外光吸收剂0.3抗静电剂0.5 双酚A0.53、间接涂刮人造革PVC（乳液）70 PVC（悬浮）30 DOP 48 DBP32DOS 5 M-5015轻钙15 三碱式硫酸铅3。
PVC电缆料的配方及工艺流程
PVC电缆料的配方及工艺流程１配方：质量份ＰＶＣ１００抗氧化剂０.１４ＴＩＳ６主增塑剂（ＤＯＰ，ＤＯＴＰ）１０-２０ＤＩＳ１辅助增塑剂（Ｃ－Ｐ５２＼Ｔ-５０）６-９ＰbSt 0.5填料（活化重质碳酸钙４０-５０BaSt 1其他助剂１３石蜡０.４２.制备方法（１）工艺流程ＰＶＣ－硫化压片－取样测试ＤＯＰ，Ｃ-Ｐ５２，Ｔ-５０等－计量－－混合－－开炼－－｜活化碳酸钙及其他－造粒－－工艺放线（２）工艺要点小样混合物混合塑炼温度在（１７０＋-５）度，时间为６-９分钟；硫化烫片温度控制在（１７０+-５）度，时间为３-５分钟；耐热70℃电线电缆：PVC电缆料配方及配方对机器的配置要求70-H-PVC电缆料配方如PVC三型75活性钙45DOP25大豆油3氯腊20稳定剂2.8硬质酸0.6CPE9石腊1PVC电缆料有好多厂家生产的PVC电缆料在押出线是会出现；表面没有亮度；表面有细小疙瘩；表面有鱼鳞是；有的押出线线的切面有气孔；出现以上问题就是生产PVC料的机器没有调好；也有是做PVC 料的机器没有选好；现在做PVC电缆料机器最好的就选用双阶造粒机组；例如65︳150双阶造粒机组技术指标65双螺杆要*经比32；1150单螺杆*径比要求在7；1 螺杆心部要通冷却水----液压板式换网-----机头要用推拉对吹式机头；用这样机头就是做弹性体PVC都不会有粘粒现象-----风冷磨面切粒------第一段旋风分离器-----第二段旋风分离器------加*振动筛----料仓这种机器生产产量高；一天12吨；塑化分散好；同向平行双螺杆挤出机机构一、前言近年来，随着聚合物改性材料的不断发展，其对混炼设备的要求也越来越高。
双螺杆挤出机是连续混炼机中应用最多的一种设备，理所当然，也就受到大家的广泛关注，围绕它的研究也就越多。
目前，根据国内外的发展趋势，双螺杆挤出机主要是向高速、大扭矩、大挤出量及低能耗转方面发展。
剖分式同向平行双螺杆挤出机可快速打开机筒,进行物料清洗的高速大扭矩挤出机。
PVC木塑配方工艺技术

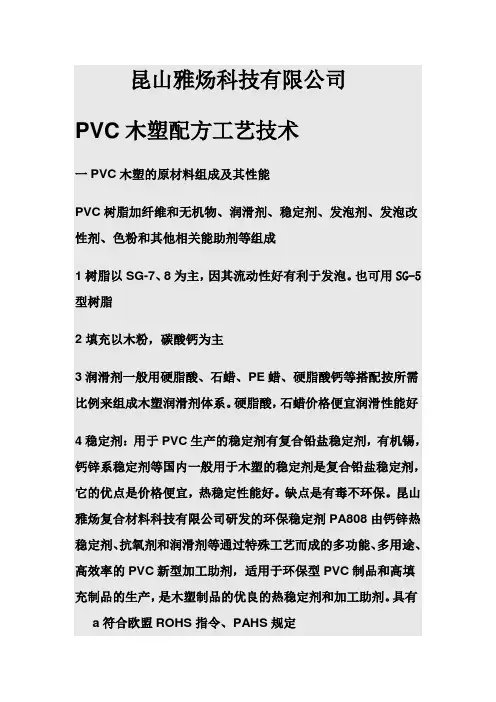

昆山雅炀科技有限公司PVC木塑配方工艺技术一PVC木塑的原材料组成及其性能PVC树脂加纤维和无机物、润滑剂、稳定剂、发泡剂、发泡改性剂、色粉和其他相关能助剂等组成1树脂以SG-7、8为主，因其流动性好有利于发泡。
也可用SG-5型树脂2 填充以木粉，碳酸钙为主3润滑剂一般用硬脂酸、石蜡、PE蜡、硬脂酸钙等搭配按所需比例来组成木塑润滑剂体系。
硬脂酸，石蜡价格便宜润滑性能好4稳定剂：用于PVC生产的稳定剂有复合铅盐稳定剂，有机锡，钙锌系稳定剂等国内一般用于木塑的稳定剂是复合铅盐稳定剂，它的优点是价格便宜，热稳定性能好。
缺点是有毒不环保。
昆山雅炀复合材料科技有限公司研发的环保稳定剂PA808由钙锌热稳定剂、抗氧剂和润滑剂等通过特殊工艺而成的多功能、多用途、高效率的PVC新型加工助剂，适用于环保型PVC制品和高填充制品的生产，是木塑制品的优良的热稳定剂和加工助剂。
具有 a符合欧盟ROHS 指令、PAHS规定b在同等树脂用量的前提下比有机锡和铅盐稳定剂可适当增加填料的添加量c初期着色性与有机锡差不多，有机锡不但有异味、且还会产生流变，PA808不但无异味更不会产生流变d加工性能优于有机锡和铅盐稳定剂e由于PA808的密度与PVC树脂密度相当所以其分散性好于有机锡和铅盐稳定剂，更利于其在树脂中的分散f能提高制品表面光洁度g热稳定性和初期着色性好。
PA808价格比钙锌系稳定剂低。
同等条件下，当添加量为4份时，PA808使用效果比含铅量为30%的铅系稳定剂要好，初期白度明显优于铅盐稳定剂。
同等价格同等用量的钙锌稳定剂与PA808相比在热稳定性和初期着色方面要达到同样效果务必在用量上增加20-30%5发泡剂一般采用ADC发泡剂6发泡调节剂有丙烯酸类和双甲酯类7适用于木塑的色粉一般用黄、红、黑、钛白粉等。
黄、红两种色粉有无机和有机两种。
PVC木塑一般用有机和无机色粉搭配使用。
钛白粉有R钛型和锐钛型两种8增塑剂9增韧剂CPE或同类型的增韧剂都可提高制品的韧性，但 CPE 对PVC增韧是以材料的强度、刚性和模量的大幅度损失为代价的。
PVC注塑典型配方举例
PVC注塑典型配方举例
以下配方仅供参考，厂家应根据自身具体情况做调整。
1、上水管件配方及工艺
配方：树脂100份，PVC稳定剂:7份，ESO：3份，亚磷酸二辛酯0。
5份,CPE—135A：10份,加工助剂ACR:1份,轻质碳酸钙5份，钛白粉3份。
混料工艺:混料时间10～20min，高速混合机出料温度120℃,低速冷却混合机出料温度40～50℃。
注塑工艺：
2、无毒抗冲击耐化学耐户外老化管件、阀门配方
PVC(SG7）100份，双(巯基乙酸异辛酯)二丁基锡3份，冲击改性剂7份，加工助剂2份，内润滑剂1。
5份,外润滑剂0。
7份，群青0.56份,钛白粉0。
5份.
3、通用注塑料（通用无毒透明注塑料）配方
PVC ( SG7 ) 100份，双（巯基乙酸异辛酯)二丁基锡2.5~3份,丙烯酸酯类加工助剂2～3份,MBS5~10份,硬脂酸钙1份，硬脂酸0.5份，OP蜡0。
5份。
PVC技术工艺常识PVC产品配方
ＰＶＣ技术工艺常识PVC产品配方?ＰＶＣ技术工艺常识??????????????????????????????????? 硬质PVC管线??? (一)PVC电线套管、线槽??? PVC塑料电线套管、线槽改变了传统的电器钢管配线安装敷设的方法。
它与传统的钢管配线方式相比具有以下几个方面的优点：??? 1．裁剪简单??? 只需厂家提供的一种专用剪管刀就可以很容易剪断PVC管材。
再加上厂家的一种PVC 胶粘剂就可以方便地把PVC管连接起来，或用配套的连接管套、弯头、三通、四通、线盒等进行干作业连接。
??? 2．操作轻便??? PVC管只有钢管重量的1/6，安装操作方便，劳动强度低。
??? 3．加工容易??? 在管内插入一段弹簧可以人工弯曲成型，不用加热。
??? 4．安装省时??? 按常规方法把电缆暗敷在墙内，需要挖槽抹灰，装修既费时又多支出费用，应用PVC 线管、线槽可把安装时间缩短为常规方法的1/3。
??? 5．工作方便??? 钢管笨重，易生锈；PVC管、槽轻便，不生锈。
??? 6．运输方便??? PVC管、槽可用轻型车辆运输，搬运容易；钢管则需用重型车辆运输，搬运劳动量大。
??? 7．价格便宜??? PVC套管和线槽在大多数应用场合，与钢管配线相比，材料成本和安装费用可大大降低。
??? 8．绝缘性能良好??? 因为PVC塑料不导电，所以它没有带电的危险，能抵受25kV电压而不会被击穿，可以防止意外触电。
??? 9，抗压强度大??? PVC管、槽特有辅助剂配合，能承受750N压力，所以可暗埋于混凝土内，不怕受压、冲击的破坏。
??? 10．防潮、耐酸碱PVC套管、线槽防潮、不会腐蚀，耐酸、耐碱、耐油，所以在潮湿及恶劣环境中塑料套管、线槽可以正常工作，效果很好。
??? 11．防虫鼠??? PVC管、槽特有辅助剂，使产品不会发出虫鼠喜欢的气味，避免虫鼠啃咬破坏，所以适宜于吊顶内及明敷使用。
??? 总体说来，应用塑料管、槽，不论是新建建筑物配线安装或是旧建筑改装、翻修配线都可只用最少的工具而快速完成工程，这对工期要求紧迫的工程尤为重要。
PVC配方组成与生产工艺
二、 PVC 产品的配方组成
增塑剂
按相容性分
➢ 主增塑剂 DOP、DINP 、 DIDP 、TOTM 等
➢ 辅助增塑剂 DOA 、环氧大豆油、氯化石蜡等
按应用性能分
➢ 阻燃型 磷酸酯 ➢ 耐低温型增塑剂 DOS 、DOA ➢ 非迁移型 聚酯 ➢ 无毒型 BET 、ATBC
混合达到即定状态的表征，而不是最终的目的。 混料工艺设计(特别是温度)与配方中的油量关系较
大。
三、 PVC 加工工艺
注意点：
TOTM粘度大，一般需缓慢加入； 加PVC粉时，色粉、辅料放在中间搅拌均匀； 混料过程加油温度需要严格控制，以保证油的吸收； 待增塑剂吸收干后加填充剂如CaCO3； 最终混合温度除考虑混匀外，还需考虑料的用途和软硬
度，一般挤出比注塑高，软质比硬质高；
★混料段常发生的问题：生粉、结块、杂质。
冷混温度在70℃以下放料
三、 PVC 加工工艺
挤出工艺
阶梯挤出：由两台挤出机串连而成。用于 热敏性材料，实现低温挤出。主机是双螺 杆挤出机，子机是单螺杆挤出机。物料经 过一阶螺杆基本塑化，进入排气阶段，由 于排气口通大气，因此物料压力降为零， 物料中受压气体和气化的挥发物释放出来 。物料进入二阶螺杆后，再次压缩，进一 步塑化后挤出。
我司使用的润滑剂：E-525,LUB11-1,LUB2-1,PE蜡 等等。
填充剂
CaCO3：主要用于降低成本 高岭土：提高材料绝缘性能
三、 PVC 加工工艺
一、混合工艺
相对其它产品而言，PVC产品混料时间、温度对产 品加工、性能及后续加工影响非常大。
PVC混合设备包括高混机和冷混机。 PVC混料工艺通过温度来控制。注意，温度是物料
ＰＶＣ电缆料知识大全
ＰＶＣ电缆料知识大全••ＰＶＣ电缆料配方及加工工艺１配方：质量份ＰＶＣ１００抗氧化剂０. １４ＴＩＳ６主增塑剂（ＤＯＰ，ＤＯＴＰ）１０-２０ＤＩＳ１辅助增塑剂（Ｃ－Ｐ５２＼Ｔ-５０）６-９ＰbSt 0.5 填料（活化重质碳酸钙４０-５０ BaSt 1 其他助剂１３石蜡０. ４２. 制备方法（１）工艺流程ＰＶＣ－硫化压片－取样测试ＤＯＰ，Ｃ-Ｐ５２，Ｔ-５０等－计量－混合－开炼－｜活化碳酸钙及其他－造粒－－工艺放线（２）工艺要点小样混合物混合塑炼温度在（１７０＋-５）度，时间为６-９分钟；硫化烫片温度控制在（１７０+-５）度，时间为３-５分钟。
3.PVC 电缆料型号简介序号型号名称导电线芯最高允许工作温度主要用途1 J-70 70℃绝缘级软聚氯乙烯塑料70℃ 仪表通讯电缆、0.6/1KV 及以下电缆的绝缘层2 JR-70 70℃柔软绝缘级软聚氯乙烯塑料70℃450/750V及以下柔软电线电缆的绝缘层 3 H-70 70℃护层级软聚氯乙烯塑料70℃ 450/750V及以下电线电缆的护层80℃ 26/35KV及以下电力电缆的护层4 HR-70 70℃柔软护层级软聚氯乙烯塑料70℃ 450/750V及以下柔软电线电缆的护层5 JGD-70 70℃高电性能绝缘级软聚氯乙烯塑料70℃ 3.6/6KV及以下电力电缆的绝缘层6 HI-90 I 型90℃护层级软聚氯乙烯塑料90℃ 35KV及以下电力电缆及其他类似电缆的护层7 HII-90 II型90℃护层级软聚氯乙烯塑料 90℃ 450/750V及以下电线电缆的护层8 J-90 90℃绝缘级软聚氯乙烯塑料90℃ 450/750V 及以下耐热电线电缆的绝缘层9 HZ-70 70℃阻燃护层级软聚氯乙烯塑料70℃ 450/750V及以下电线电缆有阻燃要求的护层80℃ 26/35KV及以下电力电缆有阻燃要求的护层 10 HZ-90 90℃阻燃护层级软聚氯乙烯塑料90℃ 35KV及以下电力电缆及其他类似电缆有阻燃要求的护层90℃ 450/750V及以下电线电缆有阻燃要求的护层11 JZ-105 105℃阻燃绝缘级软聚氯乙烯塑料105℃ 450/750V及以下耐热电线电缆有阻燃要求的绝缘层GD-HZ-90 高电性能90℃阻燃护层级软聚氯乙烯塑料90℃ 110KV、220KV 高压交联电缆有阻燃要求的护层JK-70 电线电缆用软聚氯乙烯70℃户外架空绝缘料70℃ 1KV及以下架空电线电缆的绝缘层PVC 特种电缆料序号型号名称导电线芯最高允许工作温度用途1 HDDZ-90/90℃/低烟低卤阻燃护层级软聚氯乙烯塑料/90℃/耐热90℃阻燃低烟低卤电线电缆的护层2 HDDZ-70/70℃/低烟低卤阻燃护层级软聚氯乙烯塑料/70℃/70℃阻燃低烟低卤电线电缆的护层3 JDDZ-105 105℃低烟低卤阻燃绝缘级软聚氯乙烯塑料105℃ 耐热105℃阻燃低烟低卤电线电缆的绝缘层4 HFY-70 70℃环保型防白蚁护层级软聚氯乙烯塑料70℃ 环保型70℃防白蚁电线电缆的护层5 HFS-70 70℃环保型防鼠害护层级软聚氯乙烯塑料70℃ 环保型70℃防鼠害电线电缆的护层6 HFY-90 90℃环保型防白蚁护层级软聚氯乙烯塑料90℃ 环保型90℃防白蚁电线电缆的护层7 HFS-90 90℃环保型防鼠害护层级软聚氯乙烯塑料90℃ 环保型90℃防鼠害电线电缆的护层8 HTM-70 70℃透明无毒护层级软聚氯乙烯塑料70℃ 音箱线及70℃其他有透明要求的电线电缆的护层9 HTM-90 90℃透明无毒护层级软聚氯乙烯塑料90℃ 音箱线及90℃其他有透明要求的电线电缆的护层低烟无卤阻燃聚烯烃电缆料为减少电缆发热燃烧所引起的火灾事故，阻燃电缆的使用越来越普遍；现在的阻燃电缆主要是有卤阻燃，在发生火灾时，会产生大量烟雾，产生有毒、带刺激性和腐蚀性的卤化氢气体；烟雾会妨碍救火和人员疏散，卤化氢气体会腐蚀设备，还会危害人体健康。
透明软质PVC配方及工艺
维线规格为210D/1×3，线格夹角为60°，锭芯为16支。
④ 管加热，化学纤维线收缩紧包在内层管外圆上，管的外表面略
成熔融态。
• ⑤ 对于挤出覆合纤维增强管外层，挤出机机筒加料段温度为110～ 130℃，塑化段温度为140～160℃，均化段温度为160～170℃,成型 模具温度为170～180℃。
a
3
配方
• PVC透明软管的配方主要由聚氯乙 烯树脂、增塑剂、稳定剂、润滑剂 及补色剂等原、辅材料组成。
a
4
聚氯乙烯树脂（PVC SG3）
100 硬脂酸钡（BaSt） 1.0
邻苯二甲酸二辛酯（DOP）
28.0 硬脂酸镉（CdSt）0.7
邻苯二甲酸二丁酯（DBP）
22.0 石蜡（P-Cl） 0.2
台挤出成型管外层，螺杆为等距不等深渐变型，长径比为
18～25，压缩比为2.5～3.5。挤出机的规格由挤出管的直
径大小来决定。
③ 纤维缠绕机的选择由生产管的规格来决定，按管
材的直径大小选择线盘的线锭数。管直径不大时，可用16
支纱，两线盘的 线锭数相等，缠绕网格的线夹角可以是
60°或90°，工作转速在2m/min左右，用直流电动机驱
a
5
为提高透明度,在选择加工辅料时,尽可能选用 折光率与PVC树脂折光率(1.52～1.55)相同或 相近的助剂。因为折光率相同或相近的原料 经加工为均一的混合物时,其折光率也与原料 的折光率相近。这样在入射光方向上的散射 现象就不会增多,因而制品的浊度也就不会增 加,制品的透明度不会受太大的影响。制品的 柔软性则主要取决于增塑剂的用量及增塑剂
动，速度可调。
④ 加热装置可用电阻加热或热风循环加热。作用是
让缠绕在内层管表面的化学纤维受热收缩，紧贴在管外表
