空气流量传感器是流量计的主要组成部分，影响着流量计的使用寿命，故当空气流量传感器在发生故障时应注意以下两点：1.堵住空气不经过计量的进
入途径这些不正常途径包括：进气管破裂，真空软管松脱，进气歧管与汽缸盖密封不严。
如果存在以上情况。
部分空气将不经过空气流量传感器的计量而直接进入汽缸，最终导致发动机混合汽失调。
2.流量传感器损坏后的代用问题空
气流量传感器是一个故障多发部件。
空气流量传感器损坏后，若一时找不到原厂配件，就面临着零件的通用互换问题。
如果发动机安装了不同型号的空气流量传感器，会使喷油量的控制不准确。
在开环控制阶段，可能导致发动机的耗油量增加，三元催化转化器的温度过高；在闭环控制阶段，氧传感器会不断对混合汽浓度进行修正，使空燃比频繁变动，最终导致发动机工作不稳定。
空气流量传感器的故障分为两大类，一类是信号超出规定的范围，表示空气流量传感器已经失效。
现代电控汽车具有失效保护功能，当某个传感器的信号失效时，电控单元（ECU）flow-meters会以一个固定的数值来代替，或者用其他传感器的信号代替有故障传感器的信号。
空气流量传感器失效后。
ECU用节气门位置传感器的信号代替之。
另一类是信号不准确（即性能漂移）。
空气流量传感器
信号不准确产生的危害性可能比没有信号更大。
这是因为。
既然信号没有超出规定的范围。
tips:感谢大家的阅读，本文由我司收集整编。
仅供参阅！。
空气流量传感器检修
电位计检测：插头拔掉，测电阻 油泵开关性能：叶子关闭FC与E1为无穷，打开为0
万用表检测电压 在线，信号0-5V（下降、上升）
丰田皇冠
示波器测波形： 静态测量
丰田皇冠
宝马
在线测量
测量步骤：元件、线路、ECU
三、热线式空气流量计
20世纪80年代后生产的日本日产公爵轿车和美国福特车系轿车多数采 用热式空气流量计，热式空气流量计的主要元件是热线电阻，可分为 热线式和热膜式两种类型，其结构和工作原理基本相同。
若温度补偿电阻(冷线)不良，则传感器信号电 压不准确，使发动机油秏过高或运转不正常。
1）万用表检测
①在线检测：
打开点火开关，发动机不起动，测量E、D之间 的电压应为12V。若无电压，再测量E、C之间的电 压，其值若为12V，则说明D端搭铁不良，应检查D 与ECU之间的线路或ECU的搭铁电路。测量B、D之间 的信号电压值，在发动机不起动时应小于0.5V；发 动机起动，怠速(热机)时为1.0-1.3v；发动机达 3000r／min时应为1.8-2.0V。若不符合要求，应拆 下空气流量计，作进一步的检测。
控制电 路
发动机
空气
热
上流温度 金 膜
传感器 线
2、工作原理 热膜式空气流量计采用板式热电阻。被电流加热的热电阻 放在进气通道中，由于进气气流的冷却作用，使热电阻温 度下降。其温度下降的程度与进气流量、空气温度、空气 密度有关。当热电阻温度下降时，电阻值变小，流过热电 阻的电流随之增大，直至热电阻恢复原来的温度和电阻值 为止。这一电流由流量计的控制电路来控制。
基本空燃比调整螺钉
电流
少
多
进气温度传感器
到节气门
热线 热交换量 热交换
任务二空气流量传感器的检测与维修
（1）光电式空气流量计：
结构：涡流发生器、整流栅、发光二极管、光敏晶体管、反射镜。
反光镜
01
发光二极管
02
板弹簧
03
涡流发生器
04
导压孔
05
光敏晶体管
06
进气流
07
空气流过涡流发生器时，在其后面产生卡尔曼涡
流。这时，涡流发生器两侧的压力会发生变化，通过导
1.热线式空气流量计的常规检测方法（5线）
第一步：MAF供电电压检测
断开空气流量计连接器。
将点火开关扭置ON位置。
测量空气流量计线束连接器的端子+B的电压，应为9～14V。
03
第二步：内部搭铁检测
第三步：VG信号检测。取下，提供电源并搭铁，用吹风机模拟进行检测。
添加标题
带有加热清洁功能的热线式空气流量计的电路
发动机工作时，超声波发生器就不断地向超声波接收
器发出一定频率的超声波。与此同时，进气流通过涡流
发生器，并在其后产生涡流。
当由发射器发射的超声波通过进气流到达接收器
时，由于涡流的影响，使接收器接收到超声波信号的时
间和时间差（相邻波间的相位差）发生变化，且此变化
与涡流频率成正比。集成控制电路据此可计算出涡流的
在多点燃油喷射系统（MPI）中，检测进气量的方法，在“D”型和“L”型两种燃油喷射系统中各不相同。
“L”型燃油喷射控制系统中，进气量的测量是通过直接测量法，即利用空气流量传感器，直接测量进气管内被吸入发动机气缸内的空气量，因此，这种检测进气量方法的精度较高，控制效果优于“D”型燃油喷射系统，但成本较高。
3
在急加速时波形中的小尖峰是由于叶片过量摆动造成的
空气流量传感器的故障诊断流程
空气流量传感器的故障诊断流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!空气流量传感器的故障诊断流程空气流量传感器是发动机控制系统中的重要组成部分，主要负责测量进入发动机的空气量，以保证燃油与空气的恰当比例，从而实现高效燃烧。
液体流量传感器常见故障分析及排除方法
液体流量传感器常见故障分析及排除方法1、当液体流量传感器显示仪对流量信号和检验信号均无显示时故障分析如下：1）电源未接通，给定电压不对。
2）显示仪有故障。
故障排除方法：1）接通电源，按要求给定电压。
2）检修显示仪表。
2、当液体流量传感器对“校验”信号有显示但对流量信号无显示时故障分析如下: 1)可能是接线有误，或者有开路，短路，接线不良等故障。
2）放大器有故障或损坏。
3）转换器（线圈）开路或短路。
4）叶轮被卡住。
5）在管道中无流体流动或堵塞故障排除方法：1）检查接线的正确性和接线质量。
2）维修或更换放大器。
3）维修或更换线圈。
4）清洗传感器及管道。
开通阀门或泵，清洗管道。
3、当显示液体流量传感器工作不稳、计量不正确时故障分析如下：1）实际流量超出液体流量传感器的计量范围或不稳定。
2）液体流量传感器系数K设置有误。
3）液体流量传感器内挂上纤维等杂质。
4）气体内有气泡存在5）液体流量传感器旁有较强的电磁场干扰。
6液体流量传感器轴承及轴严重磨损。
7）液体流量传感器电缆屏蔽层或其它接地导线与线路地线断开或接触不良。
8）显示液体流量传感器故障故障排除方法：1）液体流量传感器使被测流量与传感器的测量范围相适应，并稳定流量2）使系数K设置正确。
3）清洗传感器。
4）采取消气措施，消除气泡。
5）尽量远离干扰源或采取屏蔽措施。
6）更换“向导件”或“也轮轴”。
7）将线接好。
8）检修显示仪表。

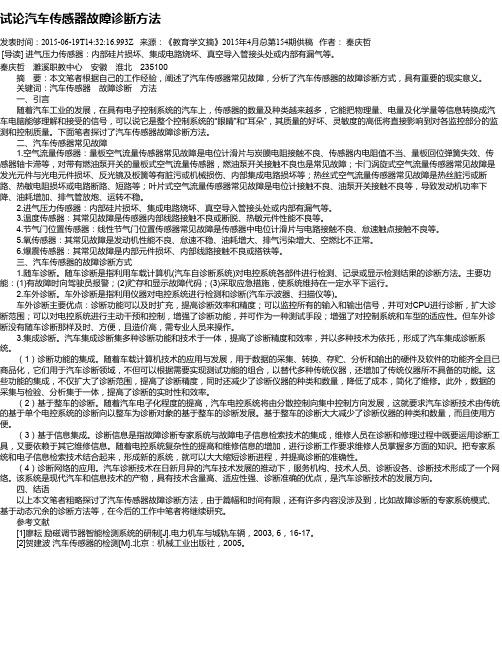

试论汽车传感器故障诊断方法
试论汽车传感器故障诊断方法发表时间：2015-06-19T14:32:16.993Z 来源：《教育学文摘》2015年4月总第154期供稿作者：秦庆哲[导读] 进气压力传感器：内部硅片损坏、集成电路烧坏、真空导入管接头处或内部有漏气等。
秦庆哲濉溪职教中心安徽淮北235100摘要：本文笔者根据自己的工作经验，阐述了汽车传感器常见故障，分析了汽车传感器的故障诊断方式，具有重要的现实意义。
关键词：汽车传感器故障诊断方法一、引言随着汽车工业的发展，在具有电子控制系统的汽车上，传感器的数量及种类越来越多，它能把物理量、电量及化学量等信息转换成汽车电脑能够理解和接受的信号，可以说它是整个控制系统的“眼睛”和“耳朵”，其质量的好坏、灵敏度的高低将直接影响到对各监控部分的监测和控制质量。
下面笔者探讨了汽车传感器故障诊断方法。
二、汽车传感器常见故障1.空气流量传感器：量板空气流量传感器常见故障是电位计滑片与炭膜电阻接触不良、传感器内电阻值不当、量板回位弹簧失效、传感器轴卡滞等，对带有燃油泵开关的量板式空气流量传感器，燃油泵开关接触不良也是常见故障；卡门涡旋式空气流量传感器常见故障是发光元件与光电元件损坏、反光镜及板簧等有脏污或机械损伤、内部集成电路损坏等；热丝式空气流量传感器常见故障是热丝脏污或断路、热敏电阻损坏或电路断路、短路等；叶片式空气流量传感器常见故障是电位计接触不良、油泵开关接触不良等，导致发动机功率下降、油耗增加、排气管放炮、运转不稳。
2.进气压力传感器：内部硅片损坏、集成电路烧坏、真空导入管接头处或内部有漏气等。
3.温度传感器：其常见故障是传感器内部线路接触不良或断脱、热敏元件性能不良等。
4.节气门位置传感器：线性节气门位置传感器常见故障是传感器中电位计滑片与电路接触不良、怠速触点接触不良等。
5.氧传感器：其常见故障是发动机性能不良、怠速不稳、油耗增大、排气污染增大、空燃比不正常。
6.爆震传感器：其常见故障是内部元件损坏、内部线路接触不良或搭铁等。
