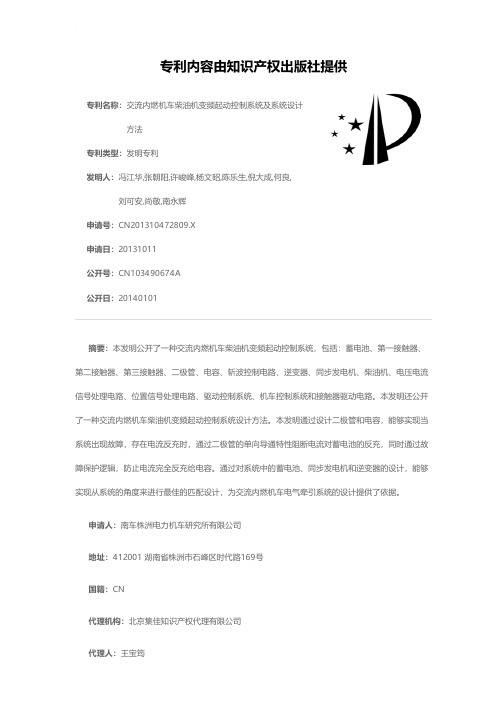

专利名称：交流内燃机车柴油机变频起动控制系统及系统设计方法
专利类型：发明专利
发明人：冯江华,张朝阳,许峻峰,杨文昭,陈乐生,倪大成,何良,刘可安,尚敬,南永辉
申请号：CN201310472809.X
申请日：20131011
公开号：CN103490674A
公开日：
20140101
专利内容由知识产权出版社提供
摘要：本发明公开了一种交流内燃机车柴油机变频起动控制系统，包括：蓄电池、第一接触器、第二接触器、第三接触器、二极管、电容、斩波控制电路、逆变器、同步发电机、柴油机、电压电流信号处理电路、位置信号处理电路、驱动控制系统、机车控制系统和接触器驱动电路。
本发明还公开了一种交流内燃机车柴油机变频起动控制系统设计方法。
本发明通过设计二极管和电容，能够实现当系统出现故障，存在电流反充时，通过二极管的单向导通特性阻断电流对蓄电池的反充，同时通过故障保护逻辑，防止电流完全反充给电容。
通过对系统中的蓄电池、同步发电机和逆变器的设计，能够实现从系统的角度来进行最佳的匹配设计，为交流内燃机车电气牵引系统的设计提供了依据。
申请人：南车株洲电力机车研究所有限公司
地址：412001 湖南省株洲市石峰区时代路169号
国籍：CN
代理机构：北京集佳知识产权代理有限公司
代理人：王宝筠
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试验研究内燃机车大功率柴油机电控系统试验研究1)Investigation on the Elec tronic Control System of Heavy Duty Diesel Locomotive曹 恒 孙宝元 段 军 (大连理工大学)潘大德 李天福 (大连内燃机车研究所)摘要 介绍了基于位置控制式的内燃机车大功率柴油机电控系统的开发和试验研究,进行了可靠性、抗干扰性、启动特性以及扭矩加载特性等试验,提出了实用化的柴油机电控系统实施方案。
关键词:柴油机 电子调速器 微控制器 内燃机车 中图分类号:TK417柴油机电控技术的应用是90年代内燃机技术发展的重要标志。
随着微控制器可靠性的提高与应用技术的成熟,传统使用的柴油机机液调速器已经迅速向数字式电子调速器的方向发展,国内外已经相继开发了各种柴油机电子调速系统。
在铁道部 九五!科技发展计划项目 机车计算机控制关键技术!课题子项的研究中,我们研制开发了基于位置控制式喷油系统的柴油机电控系统,并分别对Z6135和16V240ZA 两种柴油机进行了试验台配机试验。
对电控系统在改善启动特性、带载扭矩特性以及可靠性和抗干扰性等方面进行了考核,为上车实际运行积累了经验。
试验结果表明,在目前国情下,这种基于位置控制的内燃机车大功率柴油机电控系统设计方案在技术上是成熟可靠的,在国内大功率内燃机车制造、使用和维修保养工艺水平的现状下,是实用可行的。
1 电控系统功能模块简介机车柴油机电控系统是列车级计算机控制管理系统中最重要的核心部分,是对列车进行计算机控制管理的基础。
我们研制的柴油机电控系统主要由控制器、执行器、传感器、控制输入和输出5部分组成,系统的软、硬件为模块化设计。
按照不同功能,硬件分为主控模块、信号调理模块、齿条驱动模块、通讯模块和监控模块等。
在硬件设计中采用了一些新元器件用以提高系统的可靠性和整机性能,例如隔离放大器、有源滤波器、功率MOSFET 、双端口RAM 和80C196KC 等等。
试验用的Z6135柴油机配机示意图见图1。
图1 Z6135柴油机电控系统配机试验示意1.1 主控模块 为了保证参数实时采集和控制要求的运算速度,用Intel80C196KC 构成微控制器系统,采用串级控制PID 算法(见图2)。
试验表明,16位微控制器能够满足串级PID 算法并兼顾系统的监控管理功能要求。
但是若使用复杂的控制算法并添加管理功能,采用有浮点运算功能的32位微控制器较好,或者在硬件上对16位微控制器做相应调整,例如改为CPU 多主结构。
1.2 信号调理模块 按照信号的输入特征定义为频率量输入、模拟量输入和开关量输入。
频率量输入 采用磁电式传感器,输出电压0.2V~18V,经整形后,通过80C196KC 高速输入HSI 端口,使用定时器/计数器功能对磁电式传感器给出的两个脉冲宽度之间的计数值进行累加,计算后得到柴油机实际转速。
为提高采样精度在转速信收稿日期:1999 09 131)铁道部 九五!铁路科技发展计划(98J17)项目第一作者简介:曹 恒,男,1954年生,副教授,在职博士生,主要研究方向:模糊智能控制,柴油机电子控制与仿真。
116023,大连理工大学机械系传感测控研究所。
第1期(总第125期)2000年2月 车 用 发 动 机VEHICLE E NGINENo.1(Total No.125)Feb.2000号采样中使用了曲轴角度域采样方式。
对辅助设备例如增压器、冷却风机等使用转速表输出脉冲信号即可满足测量精度。
模拟量输入 是指司机转数给定、齿条位置反馈、主发电机电流、电压、励磁、6个牵引电机电流信号等等,另外还包括油温、水温等。
经80C196KC 片内的8路10位A/D 进行转换,并设计有量程放大电路。
开关量输入 来自机车驾驶室控制面板上的各种手动输入开关。
1.3 齿条驱动模块 电控系统执行器使用直流力矩电机,经MOSFE T 管H 桥电路驱动后推动齿条,最大行程25mm,机电时间常数3ms 。
执行器的位置反馈使用了滑环式电位器。
在众多传感器中,对控制发动机动态特性影响最大的是执行器齿条(油门)位置反馈和转速反馈传感器。
这两个反馈信号是单脉冲位置控制电控系统的关键(注:在双脉冲位置控制电控系统时,增加了发电机电压、电流反馈信号)。
目前齿条位置反馈传感器主要有接触式和非接触式两种,在试验中使用了前者。
除了上述3个主要部分,电控系统ECU 还包括操作、调试接口,另外使用华远系列工控机,对转速、图3 电控系统EC U 试验板照片齿条位置等数据进行实时监控,为调整控制参数提供依据。
检验设计目的用的电控系统EC U 试验板见图3。
2 抗干扰性和可靠性措施机车柴油机电控系统能否上车正常运行,难点是系统本身的抗干扰性和可靠性。
由于电控系统在有强烈空间电磁信号干扰的环境中工作,在运行中自身产生的电磁信号又形成内部的干扰源,所以在抗干扰设计中,必须充分考虑到这些因素的影响和采取有效的措施,对外部干扰采用滤波削减,对内部干扰则用合理的电路设计来避免。
通过在16V240ZA 和Z6135两种型号柴油机的台架试验,证明采用以下措施是有效的。
2.1 抗干扰性措施微处理器的选择 尽可能选用较低的微处理器总线时钟频率,以降低控制器内部的电磁辐射量。
在比较Intel 公司32位和16位微控制器的性能特点以后,根据实际情况使用了16位80C196KC 作为微控制器,主频为16MHz,并充分利用微控制器片内的A/D 功能,减少外部电路。
信号滤波电路 使用了硬件滤波和带隔离的高精度运算放大器,充分滤除信号频率以外的干扰信号。
高可靠性抗干扰电源 电控系统供电要求以蓄电池组方式供电。
试验证实,在机车柴油机起动瞬间由于蓄电池组输出大电流的影响,其瞬态电压最低可降至38V,而当辅助发电机工作时其供电电压最高可达150V,输入电压变化范围高低之差将近4倍。
为了满足机车电控系统的特殊供电要求,采用了专用电源。
电源供电回路分开 为了防止共用电源回路而带来的级间耦合干扰,对不同的控制模块采取电源供电回路各自分开的形式,主要分为主控模块供电14 车 用 发 动 机 2000年第1期回路、齿条驱动模块供电回路和信号调理模块供电回路3个部分。
信号的接地方式 定义数字信号地、模拟信号地、电源地、功率放大噪声!地、保护地、机构和设备金属件!地等等,采用信号回路各自分别接地后再在1点公共安全接地的做法。
实践证明,如果能把接地和屏蔽正确结合使用可以解决大部分噪声问题,因此在系统设计中对接地方式必须充分给予注意。
值得特别指出,在模拟信号输入电路中,为了排除模拟信号屏蔽层接地环流的噪声干扰,采用高精度隔离运算放大器,将接地环路截断,该方案有较高性能价格比,实际使用效果良好。
2.2 提高可靠性的措施机车电控系统可靠性设计的原则之一是在系统的每个部分、每个程序中都设计有信息反馈功能,以便确认预期性能是否真实地起作用。
实际使用中,由于信息反馈来自各个装置和子程序,即使信息反馈的某些情况延迟或者提前到来,系统也应能保持自适应状态。
假如发生了故障,微控制器就能够恢复系统功能,即使能力有所降低,但是机车还能正常运行。
基于这种设计思想提出了以下可靠性改进措施。
采用CP U板的冗余度设计 为了提高可靠性,主控模块采用双CPU板,工作状态分为单板工作方式1,双板工作方式2。
其中CPU A板完成控制功能,CPU B板执行监控功能,二者功能可以自动切换。
监控模块黑匣子! 所谓黑匣子!即机车运行状态记录仪,主要功能为实时监控机车运行状态,并反馈信息给操作者。
目前在试验中使用一台工控机作为现场实时监控,完成实时数据采集和显示报警工作。
电控系统实际上车运行后,该装置即简化为功能模块板装在电控系统机箱中。
提高关键反馈信号可靠度 例如对转速反馈信号使用了冗余度设计,将2个电磁传感器并联使用;齿条位置反馈信号传感器与驱动轴直连等。
实用的后备方案 为了保证在微控制器控制故障状态下机车仍能运行,设想了机车电控系统和原有的机液调速器并行安装的后备方案。
当微控制器出现故障时只要很少的调整时间即可恢复机液调速器正常工作。
由于采用柴油机电喷技术要彻底改造现有的机车燃油喷射系统,因此更适合新车。
而以电子调速器为核心的位置式电控系统,只要在原有的机液调速器基础上做少量改动即可完成升级,并且原有的机液调速器仍可作为后备设备使用。
因此我们认为,只有结合国情进行机车电控系统改造,才是电子调速器上车应用的唯一出路。
在相当一段时间内,在内燃机车上使用电子调速器的位置式电控系统具有成熟的应用基础和广阔的市场。
3 试验结果分析研制的机车电控系统经过试验调整后,分别安装在柴油机试验台上进行启动、怠速和加减载荷等试验。
通过分析监控系统实时采集数据,对比了电子调速器和原机液调速器的控制效果。
在16V240ZA柴油机试验台上的启动过程曲线见图4。
a 电子调速器b 机液调速器图4 16V240ZA柴油机使用电子/机液调速器启动特性曲线152000年2月 曹 恒等:内燃机车大功率柴油机电控系统试验研究试验研究中的主要工作是检验软件设计的控制算法和程序结构。
通过大量试验数据和采用系统辨识的方法,摸索出了一套整定PI D 参数的规律。
在两种柴油机上的试验表明,经过整定后的PID 参数是合理的,启动超调很小,柴油机稳态工况也很好。
针对被控对象工作特点的智能化软件设计思想,从根本上杜绝了在启动时柴油机大量冒黑烟的现象。
试验过程证实,电控系统要进入实用阶段,关键是要采取各种抗干扰措施,否则会经常性地出现死机和控制失灵,不能正常运行。
本项研究工作进行了机车柴油机电控系统软硬件的开发和两种不同功率的柴油机的台架试验。
试验结果表明:1)对于机车柴油机载荷突变工况,串级PID 控制算法能满足基本控制要求。
若要提高性能,除算法修正外,硬件应该考虑有浮点运算功能的32位微控制器。
2)仿人智能控制算法可以改善柴油机各项动态性能指标,例如减少启动时间的速度超调,减少启动冒黑烟和降低冷态启动时的最低转数,增加启动平稳性和加快响应。
从整机性能上比较,电控系统动态指标优于机液调速器,稳态指标与机液调速器大致相当。
3)在国内目前条件下大功率柴油机应用以位置控制式为主的电控系统是可行的。
从经济性和可靠性的角度考虑,在相当一段时间里以电子调速器为核心的大功率柴油机电控系统仍会占有主导地位。
因此应加大实用性研究的投入,争取早日国产化上车。
4)本试验工作为机车电控系统上车实际运行奠定了基础。
