EPSON ME1打印机喷头拆解图
图解EPSON R310打印头拆解与清洗
EPSON R310打印头拆解与清洗打印机型号：
喷嘴检查：深蓝色短线，影响打印效果
准备工具：十字小改锥、五毫升针管、注射用胶管、棉签、酒精取出墨盒，拆卸墨盒卡槽片，用改锥按压红圈内卡槽即能卸出
卸出的墨盒卡槽片：卸下红圈内两个螺丝：
取出打印头，白色条状部分为排线插槽，及后面的电路板不能沾酒精
用酒精浸泡十小时后，针管套上2厘米胶管，一头插入墨盒进墨桩抽墨，六个依次进行，再注入酒精，可反复进行
卸开红圈处螺丝，卸下压线片卸下的压线片
拉长排线
插入打印头
再依次安装上去。

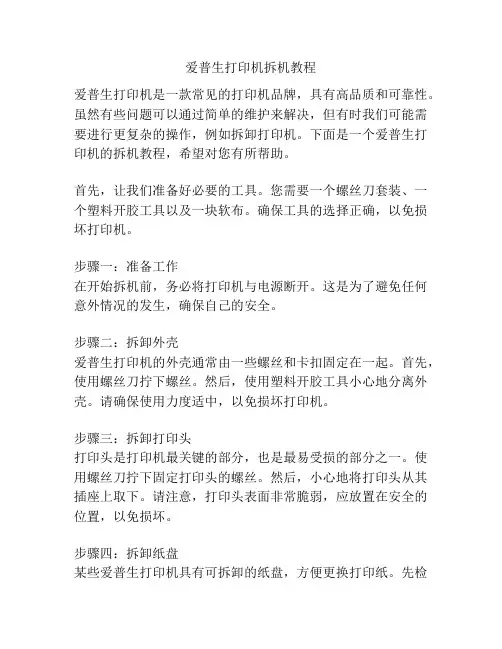

爱普生打印机拆机教程
爱普生打印机拆机教程爱普生打印机是一款常见的打印机品牌，具有高品质和可靠性。
虽然有些问题可以通过简单的维护来解决，但有时我们可能需要进行更复杂的操作，例如拆卸打印机。
下面是一个爱普生打印机的拆机教程，希望对您有所帮助。
首先，让我们准备好必要的工具。
您需要一个螺丝刀套装、一个塑料开胶工具以及一块软布。
确保工具的选择正确，以免损坏打印机。
步骤一：准备工作在开始拆机前，务必将打印机与电源断开。
这是为了避免任何意外情况的发生，确保自己的安全。
步骤二：拆卸外壳爱普生打印机的外壳通常由一些螺丝和卡扣固定在一起。
首先，使用螺丝刀拧下螺丝。
然后，使用塑料开胶工具小心地分离外壳。
请确保使用力度适中，以免损坏打印机。
步骤三：拆卸打印头打印头是打印机最关键的部分，也是最易受损的部分之一。
使用螺丝刀拧下固定打印头的螺丝。
然后，小心地将打印头从其插座上取下。
请注意，打印头表面非常脆弱，应放置在安全的位置，以免损坏。
步骤四：拆卸纸盘某些爱普生打印机具有可拆卸的纸盘，方便更换打印纸。
先检查纸盘附近是否有螺丝，如果有，请用螺丝刀拧下螺丝。
然后小心地将纸盘从打印机上取下。
步骤五：清洁内部部件拆卸打印机外壳后，内部部件将暴露在外。
使用软布轻轻擦拭打印机内部的灰尘和污垢。
请注意，不要使用尖锐的物体擦拭，以免刮伤部件。
步骤六：重新装配打印机在清洗完内部部件后，现在是时候重新组装打印机了。
按相反的顺序重新安装拆下的部件。
确保所有螺丝都已紧固，外壳和纸盘都正确放置在位。
此外，确保打印头插座与打印头牢固连接。
步骤七：测试打印机重新装配完成后，将打印机连接到电源，并测试其功能。
打印一个测试页面来确保所有部件都正确安装，并没有损坏。
拆卸打印机是一项需要谨慎处理的任务，尽管本教程提供了一些指导，但您仍然需要谨慎操作，以免造成不可逆的损坏。
如果您对拆卸打印机没有自信，建议您寻求专业技术人员的帮助。
总结起来，拆卸爱普生打印机需要准备好合适的工具，小心操作，避免损坏打印机。
EPSON ME1打印机喷头拆解图
EPSON ME1打印机喷头拆解图
爱普生ME1/me1+打印机，因为墨盒和喷头分离，所以打钱墨盒相对于HP和CANON入门级家用喷打机型来说，墨盒成本要低不少，所以较受家庭用户青睐，同样也是因为墨盒喷头分离设计，所以可能会出现喷头堵死，需要拆下来清洁的情况，所以这里简单介绍下拆解方法，因为图片均为本人手机拍摄，所以质
量不是太好，还请将就。
首先，拔掉打印机的数据及电源线。
之后在打印机的背后，需要拆解一颗螺丝及左右各一个卡子。
如
下图圈中所示。
此后，将打印机进行翻过来，看到底部左右会各有一个卡子，用平口螺丝刀一撬即可。
下图红圈中所示为
卡子所在片。
之后将上盖即可拿掉，成下图所示。
之后将正对着的一块小铁板拆除，左右各一颗螺丝。
之后再看喷头左右两侧，会各有一个卡子，拆除时，先拆下墨盒。
之后轻轻用力向外即可拿掉上半部分。
出现下图样式。
此时将皮带从马达上取下，如果操作手感不好，建议拆下马达，两相螺丝即可，那样皮带就会掉落。
此时即可直接拿下喷头了。
喷墨打印机喷头维修
单位有一台epson me1打印机的喷头堵了，用喷头清洗程序不管用。
这种故障若是送到售后服务那里去修，价钱简直顶上重新买一台了，市场上也有卖超声波清洗器的，不过价格也不低，也不知道好用不好用，所以决定自己动手清洗，打印机自带的喷头清洗程序，实际上就是用高于正常的压力喷墨，将堵塞物冲掉，如果自己手工加压，应当有同样效果。

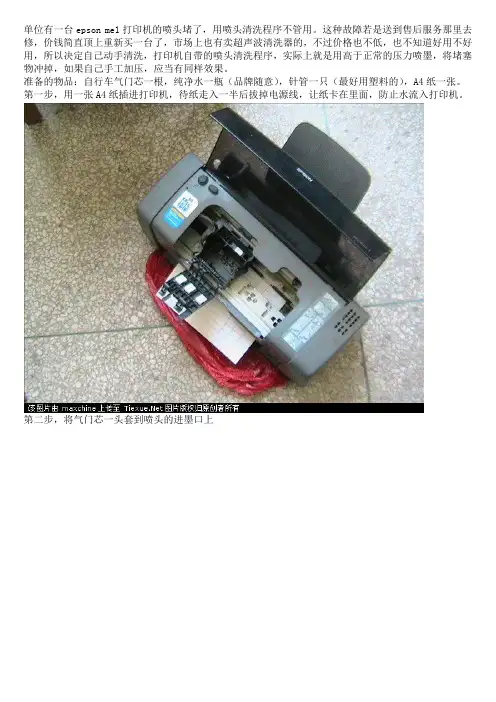

准备的物品：自行车气门芯一根，纯净水一瓶（品牌随意），针管一只（最好用塑料的），A4纸一张。
第一步，用一张A4纸插进打印机，待纸走入一半后拔掉电源线，让纸卡在里面，防止水流入打印机。
第二步，将气门芯一头套到喷头的进墨口上
第三步，针管中吸入纯净水
第四步，气门芯的另一头套到针管上。
第五步，加压让水注入喷头，注意要打印机适当前倾，让水顺着A4纸流出打印机，以免弄湿电路。
反复几次直到流出的水变清为止。
第六步，清理现场，用抹布擦干打印机内外的水（必须）以及打印机外面的指纹（可选），用吹风机吹干角落里的水。
第七步，装上墨盒，用打印机清洗程序清洗几遍，直到字迹由淡变浓直到正常为止。
由此次清理喷头，联想到对于hp打印机这样的喷头带在墨盒上的机型，一旦墨盒不出墨了，是否也可以采用相同的方法。
单位还有一台HP3538打印机有几个喷不出墨的黑墨盒（加过几次墨，确定不是因为没墨不能用的），找来一个，这个操作较简单，直接用针管灌满纯净水顶住注墨口使劲加压，直到喷头有墨渗出，擦干净，装上打印机，果然可以。
爱普生R270R290如何拆喷头
爱普生R270/R290如何拆喷头
经典教程2009-10-14 11:44:17 阅读766 评论0 字号：大中小先将墨车两边的盖拆下来.
一定要有这样的镊子
这一步比较难一点，小日本很毒啊
这个板拆不下来，喷头就拿不出来
而且也比较难拆
两边都有一个卡子，注意不要弄断了，轻轻的具体用多大的力，自己去估计
相机不好拍具体是什么，只有自己去慢慢看了
将排线拿掉，小板就能拿出来了
拆喷头的螺钉，拿出喷头
看到了吧，日本鬼子的喷头做得亮吧
貌视听人说这样做更容易坏喷头
我没测试过，也没坏过，所以不知道是不是这样
毕竟没有坏过，所以没有发言权
问题的根源就是喷头受潮了
我也不清楚客户那边为什么受潮了
很奇怪，反正用吹风在蓝色的那一块吹一下就OK了!
更多图片：。

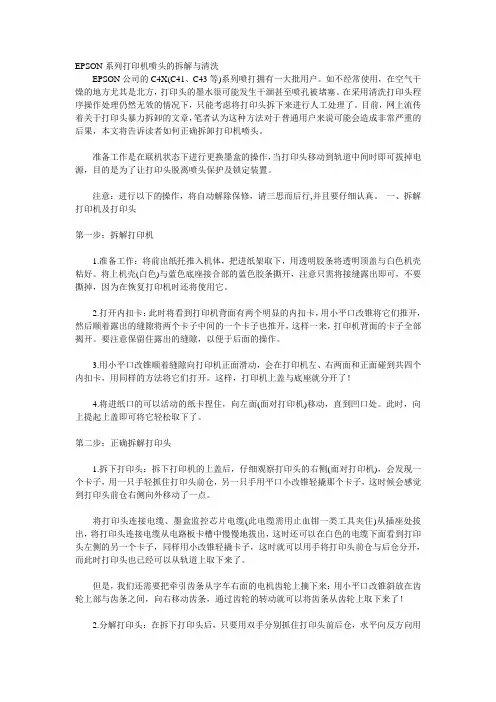

EPSON系列打印机喷头的拆解与清洗
EPSON系列打印机喷头的拆解与清洗EPSON公司的C4X(C41、C43等)系列喷打拥有一大批用户。
如不经常使用，在空气干燥的地方尤其是北方，打印头的墨水很可能发生干涸甚至喷孔被堵塞。
在采用清洗打印头程序操作处理仍然无效的情况下，只能考虑将打印头拆下来进行人工处理了。
目前，网上流传着关于打印头暴力拆卸的文章，笔者认为这种方法对于普通用户来说可能会造成非常严重的后果，本文将告诉读者如何正确拆卸打印机喷头。
准备工作是在联机状态下进行更换墨盒的操作，当打印头移动到轨道中间时即可拔掉电源，目的是为了让打印头脱离喷头保护及锁定装置。
注意：进行以下的操作，将自动解除保修，请三思而后行,并且要仔细认真。
一、拆解打印机及打印头第一步：拆解打印机1.准备工作：将前出纸托推入机体，把进纸架取下，用透明胶条将透明顶盖与白色机壳粘好。
将上机壳(白色)与蓝色底座接合部的蓝色胶条撕开，注意只需将接缝露出即可，不要撕掉，因为在恢复打印机时还将使用它。
2.打开内扣卡：此时将看到打印机背面有两个明显的内扣卡，用小平口改锥将它们推开，然后顺着露出的缝隙将两个卡子中间的一个卡子也推开，这样一来，打印机背面的卡子全部揭开。
要注意保留住露出的缝隙，以便于后面的操作。
3.用小平口改锥顺着缝隙向打印机正面滑动，会在打印机左、右两面和正面碰到共四个内扣卡，用同样的方法将它们打开。
这样，打印机上盖与底座就分开了！4.将进纸口的可以活动的纸卡捏住，向左面(面对打印机)移动，直到凹口处。
此时，向上提起上盖即可将它轻松取下了。
第二步：正确拆解打印头1.拆下打印头：拆下打印机的上盖后，仔细观察打印头的右侧(面对打印机)，会发现一个卡子，用一只手轻抓住打印头前仓，另一只手用平口小改锥轻撬那个卡子，这时候会感觉到打印头前仓右侧向外移动了一点。
将打印头连接电缆、墨盒监控芯片电缆(此电缆需用止血钳一类工具夹住)从插座处拔出，将打印头连接电缆从电路板卡槽中慢慢地拔出，这时还可以在白色的电缆下面看到打印头左侧的另一个卡子，同样用小改锥轻撬卡子，这时就可以用手将打印头前仓与后仓分开，而此时打印头也已经可以从轨道上取下来了。
喷墨打印机堵头详图解!
我经常用打印机， 自己灌墨， 基本上大部分堵头的 EPSON 打印机如果我们自己动手都是可 以解决问题。
必须准备物品： 你需要准备的东西是：酒精、透明胶带、花头起子、一瓶蒸馏水（医院可以找到） ，医用一 次性注射器一只。
几个干净的容器（不必太大） ，一些纸巾（质量要好） 。
以下是详细步骤： 1．给打印机通电，当墨盒走到如图一位置时断电（不用与电脑相连） 。
2．翻开 EPSON 打印机前面档板。
3．打开墨盒固定卡子，取下墨盒。
4．用花头起子卸掉喷头固定螺钉（固定螺钉如图一所示位置） 。
图一 5．先别急，请观察图一中“注意位置 A”。
看清数据线的走向。
然后再小心把数据线与黑色 的墨盒固定架分开。
这里不必把数据线折直（有折断的危险） 。
6．用手轻轻活动喷头（图二、三就是喷头） ，喷头与墨盒固定架有两处相连，一是图二所示 右面的固定螺钉（已经卸掉） ，二是左面的固定卡子。
活动几下之后，可以轻松取出喷头。
注意如果很紧，可能左面的固定卡子没有松动。
你不要用力，因为要保护 EPSON580 的喷 头后面的电路板 （如图二） ， 而现在数据线又与电路板相连， 如突然用力会把电路板拽下来。
7．手中拿着喷头，可以看见数据线与图二所示喷头后面电路板上的数据线接口相连。
用手 轻压住白色（图中我画的为紫色）的数据线接口（因为电路板与喷头没有牢牢固定，你要是 不压住这里可能会损坏喷头电路板。
轻轻活动数据线，可以把它取下来，最好要记住数据线的反正，以备接回去时不会接错。
8．这时喷头已经完全在你手中了。
先把它放在一边，注意放置位置不要让自己在做其他工 作时碰落它。
9．用一个容器装上一些蒸馏水，之后拔掉注射器的针头，吸满水。
再准备一个大一些的容 器（接脏水用） 。
10．以下我假设你的机器堵头十分严重。
先观察图二、图三，找到喷头的喷嘴位置（一共两 排，一排为黑色，一排为彩色。
彩色又被三等分，每色间阁有一个喷嘴的距离，顺序为蓝、 红、黄）和四根吸墨芯（它上面分布着几个吸墨孔） 。
EPSON99107910墨囊部分以及黑色墨水转换部件拆解
技术贴首发EPSON9910/7910墨囊部分以及黑色墨水转换部件拆解（清晰全图）
EPSON9910/7910作为一款11色机器，但是通过上节打印头拆解技术贴，可以看到打印头是10排*360喷嘴11种墨水如何用在10色的喷头上呢？
其中最为精妙的部位莫过于墨囊和黑色墨水转换部件
通过拆解可以看出
墨囊共计有6组 4组直接接墨管两组用于中间转换部分
而转换实际上就是小电机带动齿轮控制白色半椭圆件来操作两个黑色触头
分别挤压上图5拐头两边的小圆墨囊来封闭一色出墨一色不出墨的
在转换部位分为传感器和物理封闭两个部分传感器上有两个开关白色半椭圆件上有两个突起，当两边不同突起触到开关后就会传控为某个黑色墨水模式
所有技术照片均来自我们的技术博客：（注：可编辑下载，若有不当之处，请指正，谢谢!）。
图解喷墨打印机拆卸
图解喷墨打印机拆卸喷墨打印机喷嘴堵塞，是用户经常遇到的问题。
对于采用喷头墨盒一体式设计的喷打（如：HP、联想、利盟等），在卸下墨盒的同时，也就等于卸下了喷头。
相对于使用独立喷头的EPSON打印机，它们的喷嘴清洗操作，要简单得多。
而使用独立喷头的EPSON打印机，由于它的喷头设计要求可重复使用，属于高精密部件，因此它的拆卸要麻烦得多，而且不同型号喷打的拆卸方法也各不相同。
一般流程为：打印机开机→转换至换墨盒状态→打印机断电→加纸巾→取下墨盒→空气加压清堵→取出纸巾→清洁机身→安装墨盒→完成清堵操作。
拆卸如图：观察及准备工作：纵观830U的外壳，只能在其右后部看到一处螺丝，在本次拆解过程中，第一印象通常会给我们以错误的判断，其实该螺丝与外壳的固定没有任何关系！同时，该迹象提醒了我们一定要仔细观察各部件之间的关联。
如果你将这一原则认真的牢记于心，那么不仅手中的830U在恢复时会完好如初，我们也能切身体会到拆解的心得。
我们需要准备的工具：中号十字螺丝刀、小号平口螺丝刀、钳子、镊子各一把，微湿的抹布一块。
将830U正常关机，此时墨车正常复位，然后将卡纸夹调至最远端（机壳预留有缺口处）。
拆解前830U的透明护盖并不需要摘下，我将会在一些重要步骤的结尾进行分析小结或者可能的故障分析。
拆解步骤：1、外壳。
外壳是通过七处卡扣与底座固定的。
机体后部可以观察到三处，另外四处是隐藏在内部的（图1），虽然通过底部的空隙可以观察到，但别指望能用螺丝刀撬开（会造成损伤），反之对付它们是不需要工具辅助的，依照（图2）的手势，让拇指去用力挤压机壳便可以很容易打开四处隐藏的卡扣。
为了防止刮伤，建议按照（图3）所示的方法开启后部的三个卡扣。
至此，外壳便可顺利取下。
小结：由于售后条例规定了发现拆机现象会中止售后，因此对于外壳的动作一定要掌握好力度，在取下外壳的时候要注意哪些地方会卡住，切不可硬取以免损坏其它部件。
2、喷头。
（图4）比较好的拆卸位置是将墨车移至滑轨中部，如果被卡舌绊住，用螺丝刀轻推卡舌便可解除。
正确拆卸打印机喷头的妙招(下)
书山有路勤为径；学海无涯苦作舟
正确拆卸打印机喷头的妙招(下)
第二步：正确拆解打印头
1.拆下打印头：拆下打印机的上盖后，仔细观察打印头的右侧（面
对打印机），会发现一个卡子，用一只手轻抓住打印头前仓，另一只手用
平口小改锥轻撬那个卡子，这时候会感觉到打印头前仓右侧向外移动了一点。
将打印头连接电缆、墨盒监控芯片电缆（此电缆需用止血钳一类工
具夹住）从插座处拔出（图2中1、2处），将打印头连接电缆从电路板卡槽中慢慢地拔出，这时还可以在白色的电缆下面看到打印头左侧的另一个卡子（图2中3处），同样用小改锥轻撬卡子，这时就可以用手将打印头前仓与后仓分开，而此时打印头也已经可以从轨道上取下来了。
图 2
但是，我们还需要把牵引齿条从字车右面的电机齿轮上摘下来：用
小平口改锥斜放在齿轮上部与齿条之间，向右移动齿条，通过齿轮的转动就可以将齿条从齿轮上取下来了！
2.分解打印头：在拆下打印头后，只要用双手分别抓住打印头前后
仓，水平向反方向用力，就可以轻松地将打印头分解开了。
二、打印头喷嘴的正确清洗
准备工作：C4X系列打印头喷嘴所在的后仓中还包括喷嘴驱动电路板，所以就需要做好保护驱动电路板的工作，用平常所用的保鲜膜将此仓后半部包好。
