双电源切换开关使用说明
双电源自动转换开关说明书
双电源自动转换开关说明书相信大家一定都购买过双电源自动转换开关，顾名思义它是在用电突然断电时通过双电源切换开关，自动连接到备用的电源上，使我们的运作不至于停断，仍能继续运作。
这种开关在我们生活的很多地方都有用到，许多公司和小区都有，那么让装修界为您具体的讲解通过双电源切换开关的原理以及说明书。
双电源自动切换开关电器主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个(备用)电源的开关电器，以确保重要负荷连续、可靠运行。
因此，常常应用在重要用电场所，其产品可靠性尤为重要。
转换一旦失败将可能造成以下二种危害之一，其电源间的短路或重要负荷断电(甚至短暂停电)，其后果都是严重的，这不仅仅会带来经济损失(使生产停顿、金融瘫痪)，也可能造成社会问题(使生命及安全处于危险之中)。
因此，工业发达国家都把自动转换开关电器的生产、使用列为重点产品加以限制与规范。
双电源自动切换开关一般由两部分组成：开关本体(ats)+控制器。
而开关本体(ats)又有pc级(整体式)与cb级(断路器)之分,双电源自动转换开关电器(atse)质量的好坏关键取决于开关本体(ats)。
1.pc级ats：一体式结构(三点式)。
它是双电源切换的专用开关，具有结构简单、体积小、自身连锁、转换速度快(0.2s内)、安全、可靠等优点，但需要配备短路保护电器。
2.cb级ats：配备过电流脱扣器的ats，它的主触头能够接通并用于分断短路电流。
它是由两台断路器加机械连锁组成，具有短路保护功能控制器的工作状况控制器主要用来检测被监测电源(两路)工作状况，当被监测的电源发生故障(如任意一相断相、欠压、失压或频率出现偏差)时，控制器发出动作指令，开关本体则带着负载从一个电源自动转换至另一个电源，备用电源其容量一般仅是常用电源容量的20%~30%。
图1是典型ats应用电路。
控制器与开关本体进线端相连。
控制器的优点控制器一般应有非重要负荷选择功能。
控制器也有两种形式：一种由传统的电磁式继电器构成;另一种是数字电子型智能化产品。
无锡飞世龙机电 HS 双电源转换开关 说明书
安装使用说明书HS 双电源转换开关1．使用保管开关、搬运及设置前必须要详细阅读说明书，对机器的知识、安全及注意事项全部掌握后再使用。
1.1使用环境1) 海拔高度：不超过２０００ｍ。
2) 环境温度：－５℃～+４０℃（一般平均值35℃）。
3) 相对湿度：不大于９５％。
4) 无爆炸危险介质环境，无雨雪侵袭环境，避免过量水蒸气、油蒸气、烟、尘埃、分解和腐蚀性物质。
5) 交流５０Ｈｚ，交流额定电压不超过250Ｖ。
6) 避免异常振动及冲击。
1.2保管1) 在高温或潮湿的场所，开关的功能会有所降低，要在干燥的场所保管。
2) 要避开有灰尘及会产生有害气体的场所，否则可能会产生腐蚀开关的现象。
3) 开关要放在平坦的场所保管。
1.3包装及运输1) 为了避免开关受到冲击，搬运时要轻放轻搬。
2．额定参数型号 21HS 22HS 额定电压（V ）AC 250VAC 250V额定电流（A ） 100A 200A 接 线 方 式表面型（板前）表面型（板前）极 数 2P 2P 重 量（ kg ） 1.1kg 2.2kg 操作电压/电流AC 220V/1.6AAC 220V/4.85A短时耐受电流 5KA10KA额定限制短路电流12.5KA 25KA接通分断能力AC33B DC31B特 性 操作时间断开时间≤0.03S 投入时间≤0.06S断开时间≤0.03S 投入时间≤0.06S注）1.切换时间为0.3秒以下，但是操作指令需在0.5秒以上，否则线圈有过热烧毁的危险。
2.A 侧，B 侧同时给予操作指令，操作线圈将被损坏。
3.选择继电器接点容量必须超过ATS 操作电流的容量。
3．构造线圈（C1）辅助开关（AUX1）辅助开关运动铁芯辅助开关（AUX2）灭弧室线圈（C2）4．安装安装时，请留意以下注意事项1）安装前，请先把主线路及控制线路等电源全部切断。
2）安装时需由专业人员进行，否则可能会使开关误动作。
3）要避开产生高温、潮湿、有害气体的场所，电弧隔板的绝缘距离要充分。
STS双电源静态切换开关使用说明
小于 10ms
4
5
东莞市科风电子有限公司
DongGuan KengFeng Electronic Co.,Ltd
STS 双电源静态切换开关使用说明
STS static transfer switch of power instruction manual
�STS 简介……………………………1 �电力 STS……………………………3 �技术参数…………………………...4 �典型应用…………………………...5
性能特点
》采用电力标准配置要求，工业级设计生产； 》采用 DSP 数字化控制技术和完美的保护功能，实现超强的稳定性； 》采用日本原装进口 NELL 品牌的 SCR 模块设计，极强的过载及抗冲击能力； 》具有过压，欠压，过流等保护功能。
负荷快转移
》本系列产品采用的是同步控制技术与高采样模块，确保了切换时的同步一致性。DSP 数 字化智能控制芯片确保功率部件安全可靠快速的切换，保证负载供电安全。
1
DSP 控制芯片
日本原装进口 SCR 模组
STS 安装图 2
STS 接线端子
电力 STS
25A-100A
电力 STS 是针对中国 A 级机房要求设计的一款高性能与高性价 比的高端产品。经全新数字技术研发的第二代快速负荷切换开关。 系 统采用延时拓扑衔接架构组成。完全实现切换时间的精确性，完美地 转移负荷。电力系列 STS 拥有高性能的保护，提升了系统运行安全、 可靠性。本着运行安全高于一切的应用理念，电力系列 STS 无疑是 您最佳的选择。除上述以外，电力系列 STS 还具有带载能力强，发 热低等优点。
应用领域
�中大型机房环境； �中大型通信机房； 3 �中大型配电房； �中大型工作站及外围设备。
双电源的手动和自动操作模式
双电源的手动和自动操作模式双电源的手动和自动操作模式所谓双电源，就是存在两路电源，一种常用，一种在应急的时候备用。
双电源自动切换开关作为新一代的产品，是一种性能完善，安全可靠，自动化程度高、使用范围广的设备。
它能在供电中断时，提供能源，在恢复供电时，能及时切断备用电源，完成两者之间的转换。
双电源自动切换开关主要分为两种控制模式，分别是自动模式和手动模式。
通常使用自动模式，只有当遇到一些特殊情况的时候，需要用手动操作模式。
下面我们就来了解一下这两种控制模式。
当双电源自动切换开关在处于自动控制模式时，指示灯是常亮的状态。
手动转换的程序是不能使用的，双电源一般通过检测常用电源和备用电源的使用情况，当常用电源不能使用时，将自动切断常用电源并接入备用电源，实现自动操作。
在检测到常用电源正常供电时则断开备用电源接通常用电源，实现两者之间自动转换。
而特殊情况下，需要去手动操作转换开关。
双电源自动开关的手动控制模式在使用时，其手动指示灯点亮，开关上有个“常/备转换”的按钮，通过控制器操作双分，在用专用手柄转换开关，实现两路电流源之间的相互切换。
进入工作状态后，控制器将自动对两路电源各项电压连续进行数据采样，并计算出各项的电压有效值，根据整定的数据，微处理器做出各种判断处理，处理结果通过延时（可调）驱动电路向操作机构发出分闸或合闸指令，通过控制电机的正反转来实现开关的常、备用及双分转换，且故障的状况可由LED数码管和指示灯反映出来。
双电源自动转换开关控制功能/工作模式1）自动当用户设定为自动功能时，自动转换开关的切换由控制器根据故障状况自动控制。
电网与发电机：即（F2）模式，当自动转换开关用于电网与发电机系统时，控制器对电网与发电机两路电源进行切换，在电网电源出现故障时发出无源触电信号（以一组常开、常闭触点输出），用来启动发电机系统，当发电机发电电压达到额定要求时，控制器将进行转换，至于系统容量，由用户自行配置，当发电机容量有限时，可先除去部分负载，以免拖动不。
消防泵控制柜双电源切换操作流程文字
消防泵控制柜双电源切换操作流程文字下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!消防泵控制柜双电源切换操作流程详解在消防安全系统中，消防泵控制柜的双电源切换功能起着至关重要的作用，确保在主电源出现故障时，备用电源能立即启动，保证消防设备的正常运行。

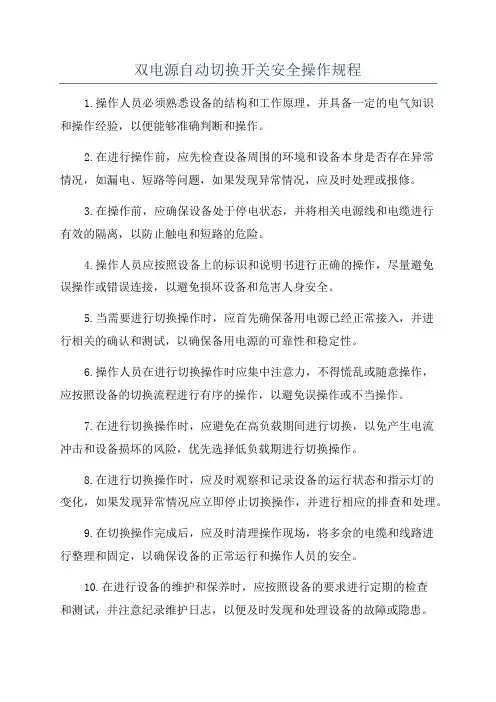

双电源自动切换开关安全操作规程
双电源自动切换开关安全操作规程1.操作人员必须熟悉设备的结构和工作原理，并具备一定的电气知识和操作经验，以便能够准确判断和操作。
2.在进行操作前，应先检查设备周围的环境和设备本身是否存在异常情况，如漏电、短路等问题，如果发现异常情况，应及时处理或报修。
3.在操作前，应确保设备处于停电状态，并将相关电源线和电缆进行有效的隔离，以防止触电和短路的危险。
4.操作人员应按照设备上的标识和说明书进行正确的操作，尽量避免误操作或错误连接，以避免损坏设备和危害人身安全。
5.当需要进行切换操作时，应首先确保备用电源已经正常接入，并进行相关的确认和测试，以确保备用电源的可靠性和稳定性。
6.操作人员在进行切换操作时应集中注意力，不得慌乱或随意操作，应按照设备的切换流程进行有序的操作，以避免误操作或不当操作。
7.在进行切换操作时，应避免在高负载期间进行切换，以免产生电流冲击和设备损坏的风险，优先选择低负载期进行切换操作。
8.在进行切换操作时，应及时观察和记录设备的运行状态和指示灯的变化，如果发现异常情况应立即停止切换操作，并进行相应的排查和处理。
9.在切换操作完成后，应及时清理操作现场，将多余的电缆和线路进行整理和固定，以确保设备的正常运行和操作人员的安全。
10.在进行设备的维护和保养时，应按照设备的要求进行定期的检查和测试，并注意纪录维护日志，以便及时发现和处理设备的故障或隐患。
通过遵守上述规程，能够提高双电源自动切换开关设备的安全性和稳定性，保障操作人员的安全，降低电力事故的发生率，延长设备的使用寿命。
同时，定期的维护和保养也能及时发现潜在故障，减少设备故障带来的影响和损失。
因此，严格遵守安全操作规程对于设备的正常运行和人员的安全至关重要。
ATYS6m(双电源切换说明书)
＊本系列产品未在中国销售
溯高美说明书号: 53yS 6m
产品介绍
可选模块插槽 开关ＩＩ 开关 Ｉ 转换开关 转换开关 位置指示
6
溯高美说明书号: 532 211 B
自动转换开关 ATyS
总体介绍
用户安装附件
桥接条 用于连接开关Ｉ和ＩＩ的负载接线端。
端子护屏
进线和出线保护以防止与接线端子或部件直接接 触。
电压检测和电源组件
控制电压变压器
可以检测出从开关端子到电源和控制模块的电压， 并可用于连接电源。电缆盘固定安全，无需使用 可以将400V的交流电转换为标准的230V的交流电。
160 304 340 244 235 286.5 322.5 151 154 184 34 120 150 36 20 25 9 28 22 3.5 38 134 135 115 10
250 345 395 244.5 280 328 378 153 195 245 35 160 210 50 25 30 11 33 33 3.5 39.5 134.5 160 130 15
开关固定
连接端子
A 3p.A 4p. C AC F 3p. F 4p. H J 3p. J 4p. J 1 M 3p.M 4p. T U V W X 3p. X 4p. Y Z1 Z2 AA BA CA
125 304 340 244 235 286.5 322.5 151 154 184 34 120 150 36 20 25 9 28 22 3.5 38 134 135 115 10
双电源自动切换开关的原理说明
双电源自动切换开关的原理说明首先要解决的问题是电源的选择。
双电源自动切换开关通常使用两个电源源供电。
这两个电源源可以是两个不同的电网，或者一个电网和一个备用电源，如柴油发电机组。
电源选择的原则是选择一个主电源和一个备用电源。
主电源通常是所接电网，其电压和频率是稳定的。
备用电源可以是另一个电网，也可以是备用发电机组。
为了保证电源的弹性，通常会使用静态切换装置，比如自动切换装置（ATS）或电源切换开关（PDU），来实现电源的选择。
闸板开关是双电源自动切换开关的核心部分。
闸板开关有两个闸板，分别连接到主电源和备用电源。
当主电源正常供电时，主闸板闭合，备用闸板断开，电源信号被主闸板传输给负载设备。
同时备用闸板的触点也接通开关控制回路，以保持备用电源处于工作状态。
当主电源发生故障或不稳定时，主闸板断开，备用闸板闭合，电源信号则被备用闸板传输给负载设备，实现电源的切换。
控制电路是双电源自动切换开关的智能化部分，它负责检测主电源和备用电源的状态，并控制闸板开关的动作。
控制电路通常包括电压检测电路、频率检测电路、工作状态监测电路和控制逻辑电路等。
电压检测电路用于检测主电源和备用电源的电压，当主电源的电压低于设定值时，控制电路判断主电源电压不稳定，触发闸板开关的切换动作。
频率检测电路用于检测主电源和备用电源的频率，当主电源的频率超出设定范围时，控制电路判断主电源频率异常，触发闸板开关的切换动作。
工作状态监测电路用于检测闸板开关的工作状态，确保切换的可靠性。
控制逻辑电路根据电压、频率和工作状态的检测结果，确定闸板开关的动作。
总结起来，双电源自动切换开关的原理是通过电源选择、闸板开关和控制电路三个方面的配合工作，使设备或系统能够根据主电源的状态自动切换到备用电源，以实现电源的自动备份和持续供电，并保证切换的可靠性和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双电源切换开关使用说明
双电源切换开关是一种用于切换电源供电的设备，可以同时连接两个电源，并在其中一个电源供电中断或故障时自动切换到另一个电源供电。
本文将为您提供双电源切换开关的使用说明，希望能帮助您了解如何正确操作和维护该设备。
一、双电源切换开关的结构和工作原理
二、双电源切换开关的安装
1.确定合适的安装位置：选择一个离电源和负载均较近的位置，确保电线的连接方便。
2.连接电源和负载：将电源A的正、负极分别与开关的A1、A2端子相连，将电源B的正、负极分别与开关的B1、B2端子相连。
将负载的正极与开关的C1端子相连，并将负载的负极与开关的C2端子相连。
3.接地：连接适当的接地线，确保设备的安全运行。
4.检查连接：仔细检查所有接线，确保连接牢固，以免引起电流异常或其他故障。
三、双电源切换开关的操作
1.手动切换：切换开关通常有手动操作和自动操作两种模式。
在手动模式下，您可以通过旋转开关上的切换按钮来手动切换电源。
a.将切换按钮旋转至"A"端，此时，电源A将为负载供电，电源B处于断开状态。
b.将切换按钮旋转至"B"端，此时，电源B将为负载供电，电源A处于断开状态。
2.自动切换：在自动模式下，当电源A的电流异常或故障时，开关会自动切换到电源B。
a.将切换按钮旋转至"AUTO"端，此时，开关将自动检测电源A和电源B的状态，并在电源A异常时切换到电源B。
四、双电源切换开关的注意事项
1.避免过载：确保负载的额定功率不超过开关的额定功率，以免造成开关过载，影响设备的正常工作。
2.注意电流方向：在连接电源和负载时，确保正、负极的连接方向正确，避免电流逆向或短路引起的故障。
3.定期检查和维护：定期检查开关的连接和固定情况，确保各部件正常工作。
同时，定期清洁开关的外壳，避免灰尘或杂物进入设备内部。
4.防止高温和潮湿环境：避免安装开关在高温或潮湿环境中，以免影响设备的正常运行和寿命。
5.注意安全操作：在操作开关时，务必按照说明进行，严禁擅自拆卸或改动设备，以免造成不必要的损坏或危险。
六、结语。
