桥架隐蔽工程
桥架工程隐蔽验收记录
济宁市中元建设监理有限公司
隐蔽部位
东单元
验收日期
2012年7月5日
隐
蔽
工
程
内
容
名称
规格
单位
数量
接头形式和辅助材料
喷塑电缆桥架
600*150
米
35米
接头形式：梯架、托盘、线槽用连接板连接,用垫圈、弹垫、螺母紧固,螺母位于梯架、托盘、线槽外侧。
辅助材料：垫圈、弹垫、螺母、梯架、托盘。
喷塑电缆桥架
4、 梯架、托盘、线槽用连接板连接,用垫圈、弹垫、螺母紧固,螺母应位于梯架、托盘、线槽外侧。
5、 桥架与电气柜、箱、盒接茬时,进线和出线口处应用抱脚连接,并用螺丝紧固,末端加装封堵。
6、 桥架做跨接地线，全长为良好的电气通路。
结论
符合设计要求及施工质量验收规范规定，同意进行下道工序施工。
施工单位
监理（建设）单位
3、自制支架与吊架所用扁铁规格为30mm×3mm,吊支架按设计要求进行防腐处理。
4、 梯架、托盘、线槽用连接板连接,用垫圈、弹垫、螺母紧固,螺母应位于梯架、托盘、线槽外侧。
5、 桥架与电气柜、箱、盒接茬时,进线和出线口处应用抱脚连接,并用螺丝紧固,末端加装封堵。
6、 桥架做跨接地线，全长为良好的电气通路。
工程名称
李官庄社区A1#楼
施工单位
福建成森建设集团有限公司
分项工程名称
电缆桥架敷设
监理单位
济宁市中元建设监理有限公司
隐蔽部位
西单元
验收日期
2012年7月10日
隐
蔽
工
程
内
容
名称
规格
单位
数量
接头形式和辅助材料
隐蔽工程检查内容
隐蔽工程检查内容隐蔽工程检查内容隐蔽工程是指在施工过程中上道工序被下道工序所掩盖，无法再次进行其自身的质量检查的部位。
对隐蔽工程进行检查，并通过表格的形式将工程隐蔽检查项目的隐蔽内容、质量情况、检查意见、复查意见等记录下来，形成隐蔽工程检查记录，作为以后各项建筑安装工程合理利用、维护、改造、扩建等重要的技术资料。
隐蔽工程不可以逆向作业，隐蔽工程被后续工序隐蔽后,其施工质量很难检验及认定，如果不认真做好隐蔽工程的验收检查，就容易给工程留下隐患，为了做好隐蔽工程的检查，保证前后工序顺利进行，凡未经隐蔽工程检查或检查不合格的工程，不得进行下道工序的施工，隐蔽工程检查记录要做到内容简练、明了，数据准确、可靠，隐蔽工程检查的程序明确。
隐蔽工程检查程序隐蔽工程施工完成后，由现场专业工程师进行自检，填写自检记录，自检合格报专职质检工程师进行检查，专职质检工程师检查合格填写隐蔽工程检查记录表，由项目技术负责人组织，监理工程师及有关分包单位、企业内的质量检查员、施工员参加验收。
监理工程师验收提出整改要求，整改后需复验的必须通知监理工程师复验。
地基基础和结构分部所含分项工程及重大或特殊部位还要邀请有关设计人员、质量监督人员、企业技术负责人、专业技术负责人共同参加验收。
自检不合格不得报验。
监理工程师验收不合格不得进行下一道工序施工。
未经监理工程师验收不得进行下一道工序施工。
若检查存在问题，则在验收结论中给予明示。
对存在的问题，必须按处理意见进行处理。
隐蔽工程检查的依据资料：（1）施工图纸、设计说明；（2）图纸会审记录、设计变更材料；（3）施工及验收规范、质量检验评定标准以及有关设计施工规程；（4）材料、构件、设备出厂合格证、检验报告或材料复试报告；（5）有关分项工程质量验收记录。
隐蔽工程具体包括：建筑地基基础工程一、土方工程：基槽、房心回填前检查基底清理、基底标高、基底处理情况等。
二、排桩墙支护工程三、水泥土桩墙支护工程四、锚杆及土钉墙支护工程五、钢或混凝土支撑系统六、地下连续墙工程七、沉井（箱）八、降水与排水九、灰土地基工程十、土工合成材料地基十一、粉煤灰地基十二、强夯地基十三、注浆地基十四、预压地基十五、振冲地基十六、高压喷射注浆地基十七、水泥土搅拌桩地基十八、土和灰土挤密桩复合地基十九、水泥粉煤灰碎石桩复合地基二十、夯实水泥土桩复合地基二十一、砂桩地基二十二、静力压桩二十三、先张法预应力管桩二十四、混凝土预制桩二十五、钢桩二十六、混凝土灌注桩地下防水工程隐蔽内容一、防水混凝土工程1、检查混凝土的结构厚度，迎水面钢筋保护层厚度；2、混凝土的变形缝、施工缝、后浇带、穿墙螺栓，预埋件等设置的位置、形式和构造等；3、人防出口止水做法；二、水泥砂浆防水层三、卷材防水层1、防水层基层、防水材料规格、厚度、铺设方式、阴阳角处理、搭接密封处理等；2、变形缝、穿墙管道等细部构造等情况。

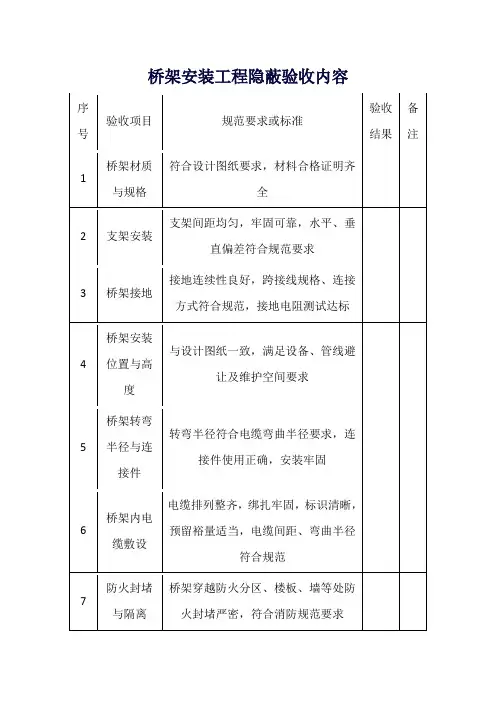

桥架安装工程隐蔽验收内容
序号
验收项目
规范要求或标准
验收结果
备注
1
桥架材质与规格
符合设计图纸要求，材料合格证明齐全
2
支架安装
支架间距均匀，牢固可靠，水平、垂直偏差符合规范要求
3
桥架接地
接地连续性良好，跨接线规格、连接方式符合规范，接地电阻测试达标
4
桥架安装位置与高度
与设计图纸一致，Βιβλιοθήκη 足设备、管线避让及维护空间要求5
桥架转弯半径与连接件
转弯半径符合电缆弯曲半径要求，连接件使用正确，安装牢固
6
桥架内电缆敷设
电缆排列整齐，绑扎牢固，标识清晰，预留裕量适当，电缆间距、弯曲半径符合规范
7
防火封堵与隔离
桥架穿越防火分区、楼板、墙等处防火封堵严密，符合消防规范要求
8
绝缘电阻与导通测试
桥架及电缆系统绝缘电阻测试合格，导通性测试正常
9
安全防护措施
施工期间安全防护措施到位，不影响其他系统正常运行
10
环境保护与文明施工
施工废弃物按规定处置，施工现场整洁，减少噪音、粉尘污染
1#穿线、桥架隐蔽表格ZN-014
（公章）
（公章）
注：该表适用于配管、穿线、桥架、线槽、敷线等。
山东省建设工程质量监督总站监制
智能建筑火灾报警及消防联动系统穿线工程隐蔽验收记录
鲁 ZN－014 工程名称 潍北花园小区 10#楼 施工单位 0 0 4 山东省保安器材有限公司联 城消防分公司 分项工程名称 隐蔽部位 火灾报警及消防联动系统 三层 监理（建设） 单位 验收日期 潍坊市天元工程建设监理有 限公司 2015 年 5 月 18 日
名 称 隐 蔽 工 程 内 容 信号线 电源线 电话线 广播线
规 格 NH-RVS2*1.5 NH-RVS2*2.5 NH-RVS2*1.5 NH-KVV4*1.0
单 位 米 米 米 米
数 量 380 200 180 240
接头形式和辅助材料
炭疽焊接
简图或说明： 1、按施工图纸穿线前管内进行清理，管内的杂物盒积水已清楚，管路畅通。 2、塑铜线在管内完好无损，线盒内的预留量符合规范规定，连接采用炭疽焊接，连接牢固可靠，连接 完毕，接头的绝缘层完好无损。 3、塑铜线分色正确，符合设计要求和规范规定，即：A 相为黄色，B 相为绿色，C 相蓝色，接地线为 黄绿相间色，同一楼内，线的分色一致。 结论 施工单位 专业工长： 专业质量检查员： 项目专业技术（质量）负责人： 监理（建设）单位 监理工程师： （建设单位项目专业技术负责人）
（公章）
（公章）
注：该表适用于配管、穿线、桥架、线槽、敷线等。
山东省建设工程质量监督总站监制
智能建筑火灾报警及消防联动系统穿线工程隐蔽验收记录
鲁 ZN－014 工程名称 潍北花园小区 10#楼 施工单位 0 0 6 山东省保安器材有限公司联 城消防分公司 分项工程名称 隐蔽部位 火灾报警及消防联动系统 五层至二十七层 监理（建设） 单位 验收日期 潍坊市天元工程建设监理有 限公司 2015 年 5 月 18 日
桥架隐蔽工程验收记录填写范例
桥架隐蔽工程验收记录填写范例桥架隐蔽工程验收记录，嘿，听到这个名字，估计不少人都会觉得有点儿晦涩难懂，甚至有些头大。
说白了，这就是对咱们在施工过程中，隐蔽的桥架系统进行检查和验收的一项工作。
你要是见过工地上那些电缆桥架、线槽管道啥的，应该知道，桥架隐蔽工程就是把这些电缆通道在墙壁、天花板或者地板里安顿好，让它们看不见，躲得远远的，省得外面乱七八糟。
嗯，挺有意思对吧？就是做一个“藏匿”工作，让那些复杂的电缆线路和管道都“隐身”在建筑物的结构里。
但问题来了，隐蔽的东西可是看不见摸不着的，这不，得有个验收记录才行。
那这份验收记录怎么写呢？别急，咱慢慢聊。
填这个记录的时候，咱得把事情说清楚，不是光写个“通过”就完事儿了。
你想想，工地上各种材料、各种施工工艺都得有个详细的检查，不然出了问题你可得吃不了兜着走，谁能保证看不见的地方就没问题呢？嗯，说到这，咱得先把现场的情况理清楚。
比如，咱得确认这些桥架的安装位置、尺寸是不是对的，所有的电缆是不是安稳地放在里面，布线是不是合理，不会出现啥乱七八糟的情况。
你可别小看这点，很多时候隐蔽工程的质量问题，都是这些细节出问题。
像你家电线插座不稳定，结果电器一接上电就跳闸，啥时候出了事你都不知道。
那桥架隐蔽系统出问题，那可是看不见摸不着，等到真出事了，你就成了“被动”修理工。
验收记录里有个最重要的内容，那就是验收时的标准。
你得按照设计图纸去比对，别随便填。
要是设计要求是要加固的地方你没加固，或者安装不符合技术标准，那不就成了不合格品？这时候，验收记录上写上个“不合格”两字，回头项目经理的脸色可得好看了，毕竟工程质量出了问题，没谁能逃得掉。
所以，验收标准必须清晰，细节要做到位。
这也是咱们工地上最基础的常识了。
有时候验收的时候，还得检查桥架的材质。
说实话，这一步很容易被忽略，大家都忙着跑工地，想着“快点验收，快点完成”，但材料不对，质量不过关，后面一堆麻烦事就接踵而来了，工程拖延就成了“家常便饭”。
桥架工程隐蔽验收记录
鲁DQ—011 工程名称李官庄社区A1#楼施工单位福建成森建设集团有限公司分项工程名称电缆桥架敷设监理单位济宁市中元建设监理有限公司隐蔽部位地下二层验收日期2012年7月12日隐蔽工程内容名称规格单位数量接头形式和辅助材料喷塑电缆桥架200*100 米64米接头形式：梯架、托盘、线槽用连接板连接,用垫圈、弹垫、螺母紧固,螺母位于梯架、托盘、线槽外侧。
辅助材料：垫圈、弹垫、螺母、梯架、托盘。
简图或说明1、桥架表面应光滑均匀,无起皮、气泡、花斑、划伤等缺陷。
喷涂应平整、光滑、均匀、不起皮、无气泡水泡。
桥架焊缝表面均匀,无漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。
2、桥架采固定件用直径8mm的圆钢,在土建结构施工中按划定的位置预埋。
3、自制支架与吊架所用扁铁规格为30mm×3mm,吊支架按设计要求进行防腐处理。
4、梯架、托盘、线槽用连接板连接,用垫圈、弹垫、螺母紧固,螺母应位于梯架、托盘、线槽外侧。
5、桥架与电气柜、箱、盒接茬时,进线和出线口处应用抱脚连接,并用螺丝紧固,末端加装封堵。
6、桥架做跨接地线，全长为良好的电气通路。
结论符合设计要求及施工质量验收规范规定，同意进行下道工序施工。
施工单位监理（建设）单位专业工长：专业质量检查员：项目专业技术（质量）负责人：（公章）监理工程师：（建设单位项目专业技术负责人）（公章）注：该表适用于配管、穿线、桥架、线槽、敷线等。
架、线槽、敷线等。
鲁DQ—011 工程名称李官庄社区A1#楼施工单位福建成森建设集团有限公司分项工程名称电缆桥架敷设监理单位济宁市中元建设监理有限公司隐蔽部位东单元验收日期2012年7月5日隐蔽工程内容名称规格单位数量接头形式和辅助材料喷塑电缆桥架600*150 米35米接头形式：梯架、托盘、线槽用连接板连接,用垫圈、弹垫、螺母紧固,螺母位于梯架、托盘、线槽外侧。
辅助材料：垫圈、弹垫、螺母、梯架、托盘。
喷塑电缆桥架500*150 米51米喷塑电缆桥架400*150 米75米喷塑电缆桥架200*150 米150米简图或说明1、桥架表面应光滑均匀,无起皮、气泡、花斑、划伤等缺陷。
电气桥架安装工程隐蔽验收记录
期工程
教学楼
施工单位
— 青岛建安建设集团有限公司
监理（建设） 青岛市工程建设监理有限责任公
电缆桥架安装和桥架内电缆敷设
单位
司
隐蔽单位
G-P 轴一层桥架安装
验收日期
2015 年 12 月 25 日
名称
隐
桥架
蔽
工
程
内
容
规格 200*100
单位 m
数量 50
接头形式和辅助材料
桥架接头专用连接板，螺栓固定、 螺母位于桥架外侧，连接处采用 4mm² 编织铜线做跨接地线。
简图或说明： 37、桥架的材质、规格、型号均符合设计要求和验收规范规定。 38、桥架隐蔽敷设于装饰吊顶内。支、吊架间距不大于 1.5m，水平敷设时不超过 30m 设固定支架一处，在 进出接线盒、箱、柜、转角、丁字接头三端 500mm 以内设固定支持点。 39、桥架的弯头、三通等均选用成品弯头，弯曲弧度不小于电缆最下弯曲半径。 40、桥架和支架接地牢固可靠，桥架每隔 30m 增设接地干线连接。 41、进入桥架的金属导管均采用专用开孔器打孔，导管与桥架连接处采用双色 RBV-4mm² 做接地连接。 42、桥架内电缆敷设完成后，采用与桥架配套的盖板，扣压严密，牢固可靠。
简图或说明： 13、桥架的材质、规格、型号均符合设计要求和验收规范规定。 14、桥架隐蔽敷设于装饰吊顶内。支、吊架间距不大于 1.5m，水平敷设时不超过 30m 设固定支架一处，在 进出接线盒、箱、柜、转角、丁字接头三端 500mm 以内设固定支持点。 15、桥架的弯头、三通等均选用成品弯头，弯曲弧度不小于电缆最下弯曲半径。 16、桥架和支架接地牢固可靠，桥架每隔 30m 增设接地干线连接。 17、进入桥架的金属导管均采用专用开孔器打孔，导管与桥架连接处采用双色 RBV-4mm² 做接地连接。 18、桥架内电缆敷设完成后，采用与桥架配套的盖板，扣压严密，牢固可靠。
桥架工程隐蔽验收记录
3、自制支架与吊架所用扁铁规格为30mm×3mm,吊支架按设计要求进行防腐处理。
4、 梯架、托盘、线槽用连接板连接,用垫圈、弹垫、螺母紧固,螺母应位于梯架、托盘、线槽外侧。
5、 桥架与电气柜、箱、盒接茬时,进线和出线口处应用抱脚连接,并用螺丝紧固,末端加装封堵。
电气电缆桥架工程隐蔽验收记录
鲁DQ—011
工程名称
李官庄社区A1#楼
施工单位
福建成森建设集团有限公司
分项工程名称
电缆桥架敷设
监理单位
济宁市中元建设监理有限公司
隐蔽部位
地下二层
验收日期
2012年7月12日
隐
蔽
工
程
内
容
名称
规格
单位
数量
接头形式和辅助材料
喷塑电缆桥架
200*100
米
64米
接头形式：梯架、托盘、线槽用连接板连接,用垫圈、弹垫、螺母紧固,螺母位于梯架、托盘、线槽外侧。
辅助材料：垫圈、弹垫、螺母、梯架、托盘。
简图或说明
1、桥架表面应光滑均匀,无起皮、气泡、花斑、划伤等缺陷。喷涂应平整、光滑、均匀、不起皮、无气泡水泡。桥架焊缝表面均匀,无漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。
2、桥架采固定件用直径8mm的圆钢,在土建结构施工中按划定的位置预埋。
3、自制支架与吊架所用扁铁规格为30mm×3mm,吊支架按设计要求进行防腐处理。
500*150
米
51米
喷塑电缆桥架
400*150
米
75米
喷塑电缆桥架
200*150
米
150米
简图或说明
