金属转子流量计规格参数
LZZ金属管转子流量计
LZZ金属管转子流量计产品类别：LZ-系列金属管浮子流量计产品说明：LZ-系列金属浮子流量计主要技术参数测量范围水(20℃)（2.5-10000）L/h空气（20℃,101325Mpa）(0.07-750)m3/h量程比10:1准确度 1.5级2.5级流体工作压力DN15-DN50： 4.0Mpa;DN80- DN100；1.6 Mpa夹套工作压力 1.6 Mpa流体工作温度-80℃-+200℃(对PTE型℃+85℃)PTFE连接方式法兰连接或螺纹连接，法兰标准用GB/T9119；ANSI150lbs.300lbs;HG20592-20635;也可按用户要求定制其他标准法兰。
环境温度-25℃~+55℃介质粘度Dn15≤5Mpa.s; DN25~DN100≤250MPa电信号输出输出信号:（4-20）线信度:1%温度影响: 0.5%/10℃电源电压：（13~30）V DC电源消耗：≤250mW限位报警供电电源：220（1+10%）V DC功耗：℃3W工作温度：-25℃~60℃防爆等级Ib II CT5LZ-系列金属浮子流量计选型说明管道口径结构形式接液材质附加结构A B 介质流向C DDN15 Y10 下进上出RRO0Cr18Ni12Mo2TiF 防腐型DN25 Y20 横进横出RR1 1Cr18Ni9TiT 夹套型DN50 Y30 同侧进出RP （聚四氟乙烯）Z 阻尼型DN80 Y40 异侧进出Ti （钛合金）G高温型DN100 Y50 底侧进出RL 316L Y 高压型DN125 B 防爆型DN150LZ-系列金属浮子流量计转换器功能组合转换器功能组合功能Es1 远传4-20mA标准电流信号，本安防爆，防爆标志ibIICT5，安全栅型号LB906（注）Es2 远传4-20mA标准电流信号K1 带一上限报警输出K2 带一上限报警输出安装尺寸法兰及外形尺寸。
金属转子流量计规格参数
金属转子流量计规格参数摘要：一、金属转子流量计概述二、金属转子流量计的规格参数1.流量范围2.精度等级3.工作压力4.工作温度5.材质选择6.安装方式7.输出信号三、金属转子流量计的应用领域四、金属转子流量计的维护与注意事项正文：一、金属转子流量计概述金属转子流量计是一种广泛应用于工业流量测量的仪表，具有坚固耐用、使用周期长、性能稳定等优点。
它采用无可动部件，维护量小，且具有智能模块化设计，使得加装指示器后，数值读取更加方便直观。
金属转子流量计还具有宽流量范围度10:1，对下游直管段的要求不高，有垂直、水平等多种安装方式，适合不同工况环境的安装需要。
全金属结构使其具有耐高温高压、防腐蚀的特性，且有多种材质可选，HART 输出，介质参数可现场调整，现场线性补偿。
二、金属转子流量计的规格参数1.流量范围：金属转子流量计具有宽的流量范围度，可满足各种流量测量需求。
2.精度等级：金属转子流量计的精度等级较高，可实现精确的流量测量。
3.工作压力：金属转子流量计具有较高的工作压力，可应对各种高压工况。
4.工作温度：金属转子流量计可在高温环境下工作，具有较强的耐热性。
5.材质选择：金属转子流量计提供多种材质选择，以适应不同介质的测量需求。
6.安装方式：金属转子流量计具有多种安装方式，如垂直、水平安装，以适应不同的工况环境。
7.输出信号：金属转子流量计可输出4-20mA 的标准模拟量信号，以及液晶现场显示累积，便于实现远程监控和控制。
三、金属转子流量计的应用领域金属转子流量计广泛应用于石油、化工、发电、制药、食品、水处理等复杂、恶劣环境条件，以及各种介质条件的流量测量过程中。
四、金属转子流量计的维护与注意事项在使用金属转子流量计时，需要注意以下几点：1.保持流量计的清洁，避免污物积聚影响测量精度。
2.定期检查流量计的运行状况，发现异常及时处理。
3.在安装和拆卸过程中，要轻拿轻放，避免对流量计造成损伤。
4.根据实际工况，合理选择流量计的安装位置和方式，确保测量准确。
金属转子流量计规格参数
金属转子流量计规格参数金属转子流量计常用于测量液态或气态介质的流量，其具有精度高、稳定性好、适用范围广等特点，被广泛应用于化工、石油化工、冶金、电力等领域。
今天我们就来详细了解一下金属转子流量计的规格参数。
一、流量计型号金属转子流量计根据使用介质的不同，分为液体金属转子流量计和气体金属转子流量计。
根据精度等级的不同，又可分为普通转子流量计和精密转子流量计。
常见的型号有TURYO-TC-L型、TURYO-TC-G型等。
二、流量计测量范围金属转子流量计的测量范围通常由最小流量和最大流量来表示。
液体金属转子流量计的测量范围可在0.5L/h至5000L/h，气体金属转子流量计的测量范围可在0.2Nm³/h至2000Nm³/h。
三、流量计精度流量计的精度是其重要的规格参数之一，通常以百分比来表示。
一般情况下，金属转子流量计的精度可以达到0.5%、1.0%等不同的等级。
精密转子流量计的精度要求会更高一些，可以达到0.2%、0.3%等。
四、介质适用范围金属转子流量计可以适用于各种液态介质和气态介质的流量测量，包括但不限于水、石油、化工原料、天然气、氮气、氧气等。
在选型时需要根据介质的特性来选择适用的流量计型号。
五、压力等级金属转子流量计的压力等级通常分为普通压力和高压力两种，普通压力等级可以满足大多数场合的使用要求，而高压力等级则适用于特殊场合，例如在高压气体管道中的应用。
六、温度等级金属转子流量计的温度等级通常表示了该流量计在不同温度下的稳定性和适用范围。
一般情况下，金属转子流量计可以适用于-20℃至+60℃的温度范围内，也有一些型号可以适用于更宽的温度范围。
七、材质选用金属转子流量计由于需要具备良好的耐压、耐腐蚀等特性，通常采用不锈钢、铜合金、铝合金等材质制造。
在一些特殊介质的测量中，也会选用钛合金、哈氏合金等材质。
八、安装方式金属转子流量计的安装方式一般有侧装式、法兰式、夹套式等，不同的安装方式适用于不同的工况需求，需要根据具体的工程要求来选择合适的安装方式。
LZ智能金属管浮子流量计的详细资料
江苏荣丰自动化仪表有限公司RF-LZ系列金属转子流量计具有结构简单、工作可靠、适用范围广、测量准确、安装方便等特点，具有耐高温、耐高压、RF-LZ系列金属转子流量计有普通型和防腐蚀型，以上两种类型均分为现场指示型(RF-LZZ-)和电远传型(RF-LZD-)、普通型流量传感器、仪表材料为(1Cr18Ni9Ti)、防腐型为(1Cr18Ni9Ti)内衬PTEF。
如果金属转子流量计测量的介质中含有铁磁性颗粒，就应在流量计入口处安装磁过滤器。
它的材质应于对应的流量计相同。
主要技术参数(1)基本测量范围：水(20℃) 2.5-150000L/h空气(20℃，0.1013MPa)0.07-4000Nm3/h量程比：10：1精度：1.5/2.5工作压力：≤6.4MPa工作温度：-40 ～350℃(氟塑料衬里-10 ～80℃)环境温度：-20 ～80℃介质粘度：DN15≤5mPa.SDN25 ～DN150≤250m Pa.S管体材质：1Cr18Ni9Ti,316L,内衬PTEF等过程连接：法兰，或按用户提供蒸汽佳套头：法兰，DN15/PN1.6，或按用户提供(2)远传装置①RF-5W1-1角位移变送器基本误差：1.5%F.S输出信号：4 ～ 20mA负载阻抗：350Ω电源电压：24VDC环境温度：-30 ～80℃出线口：M20 × 1.5防爆标志：ExibIICT4②RF-E-RF变送器电源影响：<0.1%(不含数字分辨率[70μA)负载影响：<0.1%(不含数字分辨率[70μA)电流损耗：4 ～ 21.6mA，相对于测量值的0% 负载阻抗：0 ～ 800工作电压：12.8 ～ 30VCD二线制Rext[KΩ]=(供电电源[V]-12.7)/22mA 输出信号：4 ～ 20mA环境温度：-25 ～80℃出线口：M20 × 1.5防爆标志：ExibIICT6RF-LZ系列规格：。
金属转子流量计规格参数
金属转子流量计规格参数金属转子流量计是一种常用的流量测量仪器，广泛应用于石油、化工、冶金、食品、制药等领域。
本文将围绕金属转子流量计的规格参数展开详细的介绍，并根据其原理、结构、性能等方面进行全面的分析。
一、金属转子流量计的原理及结构金属转子流量计是一种利用转子旋转来测量流体体积流量的仪器。
其原理是根据转子在流体中转动时受到的流体作用力的大小来判断流体的流速，从而实现流量的测量。
金属转子流量计主要由外壳、转子、传感器、显示器等部分组成。
1. 转子：金属转子流量计的核心部分是转子，通常由不锈钢等金属材料制成。
转子的转动受到流体的推动，同时通过传感器将转子的转动信息传递给显示器，从而实现流量的显示和测量。
2. 传感器：传感器是金属转子流量计中非常关键的部分，它可以实时感知转子的转动情况，并将转动的数据传输给显示器进行处理。
传感器的精准度和稳定性直接影响到金属转子流量计的测量精度。
3. 外壳：外壳是金属转子流量计的保护罩，通常由不锈钢或合金材料制成，具有良好的耐腐蚀性和耐压性能，能够有效地保护内部的转子和传感器。
二、金属转子流量计的性能参数金属转子流量计具有多项重要的性能参数，包括测量范围、精度、重复性、耐压性能等，下面将对这些性能参数进行详细介绍。
1. 测量范围：金属转子流量计的测量范围是指其可以覆盖的流量范围，通常以单位时间内流体通过流量计的体积为单位来表示，如L/min、m3/h等。
不同型号的金属转子流量计具有不同的测量范围，可以根据具体的使用需求进行选择。
2. 精度：精度是衡量金属转子流量计测量准确度的重要参数，通常用百分比来表示。
高精度的流量计能够提供更准确的流量测量数据，从而保证生产过程的稳定性和产品质量。
3. 重复性：重复性是指金属转子流量计在多次测量中得到的结果的一致性，通常通过标准偏差或者重复性误差来表示。
良好的重复性能能够确保流量计在长期使用过程中的稳定性和可靠性。
4. 耐压性能：金属转子流量计通常需要在一定的压力下进行测量，因此其耐压性能也是非常重要的性能参数。

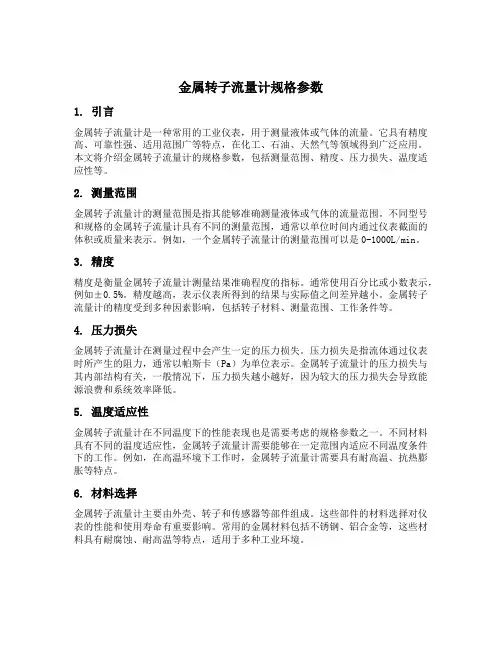

金属转子流量计规格参数
金属转子流量计规格参数1. 引言金属转子流量计是一种常用的工业仪表，用于测量液体或气体的流量。
它具有精度高、可靠性强、适用范围广等特点，在化工、石油、天然气等领域得到广泛应用。
本文将介绍金属转子流量计的规格参数，包括测量范围、精度、压力损失、温度适应性等。
2. 测量范围金属转子流量计的测量范围是指其能够准确测量液体或气体的流量范围。
不同型号和规格的金属转子流量计具有不同的测量范围，通常以单位时间内通过仪表截面的体积或质量来表示。
例如，一个金属转子流量计的测量范围可以是0-1000L/min。
3. 精度精度是衡量金属转子流量计测量结果准确程度的指标。
通常使用百分比或小数表示，例如±0.5%。
精度越高，表示仪表所得到的结果与实际值之间差异越小。
金属转子流量计的精度受到多种因素影响，包括转子材料、测量范围、工作条件等。
4. 压力损失金属转子流量计在测量过程中会产生一定的压力损失。
压力损失是指流体通过仪表时所产生的阻力，通常以帕斯卡（Pa）为单位表示。
金属转子流量计的压力损失与其内部结构有关，一般情况下，压力损失越小越好，因为较大的压力损失会导致能源浪费和系统效率降低。
5. 温度适应性金属转子流量计在不同温度下的性能表现也是需要考虑的规格参数之一。
不同材料具有不同的温度适应性，金属转子流量计需要能够在一定范围内适应不同温度条件下的工作。
例如，在高温环境下工作时，金属转子流量计需要具有耐高温、抗热膨胀等特点。
6. 材料选择金属转子流量计主要由外壳、转子和传感器等部件组成。
这些部件的材料选择对仪表的性能和使用寿命有重要影响。
常用的金属材料包括不锈钢、铝合金等，这些材料具有耐腐蚀、耐高温等特点，适用于多种工业环境。
7. 其他规格参数除了上述介绍的规格参数外，金属转子流量计还有一些其他重要的规格参数需要考虑。
例如，输出信号类型（模拟信号、数字信号）、电源要求（直流电源、交流电源）、防护等级（IP65、IP67）等。
金属管转子流量计说明书
万丰测控 流量仪表■概述LZ 型系列金属管浮子流量计,采用可变面积式测量原理，应用现代高技术手段及元器件，生产的金属管浮子流量计。
流量计主要由三大基本部分组成：1、测量管体；2、锥形浮子；3、指示器。
浮子的位移量与流量的大小成比例，通过磁耦合系统，以不接触方式，将浮子位移量传给指示器指示出流量的大小。
也可配装不同的转换器，将流量值转换成标准如4-20mA 电远传信号，实现远距离显示、记录、积算和控制等功能。
LZ 型系列金属管浮子流量计，适用于测量液体、气体。
在测量管的设计上针对不同的管道条件、特殊流体的测量要求，配置了多种结构型式的测量管，如保温夹套型、带阻尼器型等。
除了标准的可选外，还可以为用户进行特殊设计，如高压型、高温型等，最大限度的满足用户的要求。
LZ 型系列金属管浮子流量计，在指示器的设计上可以为各种应用场合提供可靠适用的功能组合。
如现场指针指示，LCD 显示瞬时和累积流量等，在指示器供电选择方面有电池供电、24VDC 供电、220V AC 供电，方便用户现场情况进行选择。
LZ 型系列金属管浮子流量计，以其结构简单，使用寿命长、线性刻度、可用于测量液体和气体等优点而得到广泛应用，诸如石油、化工、发电厂、食品工业、制药工业、水处理工业以及其它工业域。
■技术参数：仪表型号 LZ 系列金属管浮子流量计 测量范围 （100%点值）从流量表选择水 20℃ 2.5-150,000L/h空气 1.013bar abs 20℃ 0.07-3000m 3/h量程比 10：1 5：1 精度等级 1.5 2.5 压力损失 见流量表测量管 锥形测量管 孔板测量管 刻度盘分度 依据流量单位划分仪表口径 DN15-DN150 其他口径协商制造法兰连接 DN15-DN50/PN4.0 DN80-DN150/PN1.6 法兰标准 GB/T9119 .10-88 也可按用户提供法兰标准制造如 ANSI B 16.5保温夹套法兰 DN15 DN25/PN4.0 1/2 保温夹套管 ф12特殊类型 高压型、螺纹型和其他特殊型可根据用户要求提供介质粘度 DN15≤5mPa.sDN25～DN150≤250mPa.s介质温度 -80∽200℃ 标准型 0∽85℃ 防腐型 -80∽300℃ 高温型 环境温度 -25∽60℃ 防护等级 IP65电信号输出 输出信号 4-20mA （两线制）线性度 1％温度影响 0.5％/10℃电气接口 M20×1.5 标准型 供电电源 24V DC 标准型 电源消耗 ≤3W限位报警 供电电源 24V DC电源消耗 ≤3W触点容量 3A/220V 工作温度 -25∽60℃ 防爆等级 Exib ⅡCT5 Exd ⅡBT5 防爆关联设备 本安型安全栅LB906■型谱LZ Z 就地指示型D 电远传型口径 DN15 25 50 80 100 150结构型式F10 下进上出型（可以缺省）F11 下进侧出型F12 侧进侧出型F13 右进左出型F14 左进右出型接液材质RR0 0Cr18Ni12Mo2Ti 适用于结构型式 F10型 F11型 F12型 F13型 F14型RR1 1Cr18Ni9Ti 适用于结构型式 F10型 F11型 F12型 F13型 F14型RL 316L 适用于结构型式 F10型 F11型 F12型 F13型 F14型RP PTFE 适用于结构型式 F10型Ti 钛合金适用于结构型式 F10型HC 哈氏合金适用于结构型式 F10型附加结构T 夹套型适用于测量器类型 F10型Z 阻尼型适用于测量器类型 F10型 F11型 F12型 F13型 F14型G 高温型适用于测量器类型 F10型 F11型 F12型 F13型 F14型Y 高压型适用于测量器类型 F10型 F11型 F12型 F13型 F14型指示器 (对于远传4-20mA标准电流信号指示器，可以选择＋HART协议）缺省现场指针显示瞬时流量ES1 24VDC供电，现场指针显示瞬时流量，角位移变送器，远传4-20mA标准电流信号ES2 24VDC供电，现场指针显示瞬时流量，非接触变送器，远传4-20mA标准电流信号K1 带一上限报警点输出K2 带一下限报警点输出K12 带一上限和一下限报警点输出JSB 电池供电， LCD显示瞬时流量和累积流量JSC 240VAC供电，LCD显示瞬时流量和累积流量JSD 24V DC供电，LCD显示瞬时流量和累积流量JSE 24V DC供电，LCD显示瞬时流量和累积流量，远传4-20mA标准电流信号防爆型式缺省普通型方表头Exi 本安防爆型方表头Exd 隔爆型圆表头举例：LZ□-□□□□□□□注：无选择项可以缺省。
金属转子流量计规格参数
金属转子流量计规格参数金属转子流量计是一种常用于工业领域的流量测量仪器，它可以精确地测量流体的流量，被广泛应用于化工、石油、冶金、电力等各个领域。
在这份规格参数中，我们将介绍金属转子流量计的基本原理、结构特点、技术规格以及适用范围，以帮助用户更好地了解和选择适合自己需求的流量计。
一、基本原理金属转子流量计是基于转子动力学原理设计的一种流量测量仪器。
其工作原理是在流体中安装一个旋转部件——转子，当流体通过转子时，转子受到流体的冲击力而转动，其转速与流体流速成正比。
通过采集转子的转速信号，结合流道的几何尺寸和流体性质，可以精确地计算出流体的流量。
二、结构特点1. 转子：金属转子流量计的核心部件就是转子。
转子通常采用不锈钢、钛合金等材质制成，具有较强的耐腐蚀性和机械强度。
2. 测量管道：流量计的测量管道通常采用316不锈钢或者碳钢材质制成，对流体的要求不高，能够适应多种工业场合的需求。
3. 传感器：用于采集转子的转速信号，传感器通常采用霍尔效应传感器或者光电传感器等。
4. 显示与控制装置：金属转子流量计通常配备了显示屏和控制面板，用于实时显示流量数据和进行操作控制。
三、技术规格1. 测量范围：金属转子流量计的测量范围涵盖了从微型流量到大流量的广泛范围，可根据实际需求选择合适的型号。
2. 精度等级：通常金属转子流量计的精度等级能够达到0.5级或者0.2级，能够满足大多数工业场合的精密测量需求。
3. 工作温度：金属转子流量计的工作温度范围通常在-40°C至+200°C之间，适应了大多数工业场合的温度要求。
4. 接口类型：金属转子流量计的接口类型多样，包括法兰连接、螺纹连接等，能够适应不同的管道连接方式。
5. 防护等级：根据不同的工业环境，金属转子流量计的防护等级一般在IP65至IP68之间，具有较好的防尘防水性能。
四、适用范围金属转子流量计适用于石油、化工、冶金、电力、水处理等各个领域的流量测量，尤其对于高粘度、高温、高压等特殊工况下的流体测量有着突出的性能优势。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金属转子流量计规格参数
金属转子流量计是一种常用的流量测量仪表，广泛应用于石油、化工、电力、冶金等工业领域。
本文将详细介绍金属转子流量计的规格参数，以帮助读者更好地了解和选择合适的设备。
首先，金属转子流量计的测量范围通常在0.1-1000m³/h，其测量精度可达到±0.2%。
测量范围的选择应根据实际应用场景中的流量变化范围来确定，同时需考虑流量计的测量精度和稳定性。
其次，金属转子流量计的工作温度通常在-40℃至150℃之间，可根据实际需求选择适合的温度范围。
在选择时还需考虑流体介质的温度变化和对设备材质的要求。
金属转子流量计的工作压力一般在1.6MPa至25MPa之间，也需要根据实际工艺要求来确定。
此外，压力参数还涉及到流量计的材质选择和密封设计，以确保设备能够在高压环境下正常工作。
金属转子流量计的材质通常采用不锈钢，具有良好的耐腐蚀性和耐高温性能，适用于各种腐蚀性介质和高温介质的测量。
同时，材质的选择还需考虑流体介质的性质和温度要求。
金属转子流量计的输出信号一般采用脉冲信号或模拟电流信号，以实现流量的监测和控制。
在选择时，需根据实际需要连接到的控制系统或数据采集系统来确定输出信号的类型和接口。
最后，金属转子流量计的安装方式通常有水平安装和垂直安装两种。
安装方式的选择要根据流体介质的性质、管道布局和安装空间来确定。
综上所述，选择金属转子流量计时，需要考虑一系列规格参数，包括测量范围、测量精度、工作温度、工作压力、材质、输出信号和安装方式等。
合理选择规格参数，可以确保流量计在实际操作中的准确性和可靠性。
希望本文能够对读者有所指导，帮助其在选择金属转子流量计时做出更好的决策。
