铜与不锈钢的焊接技术操作

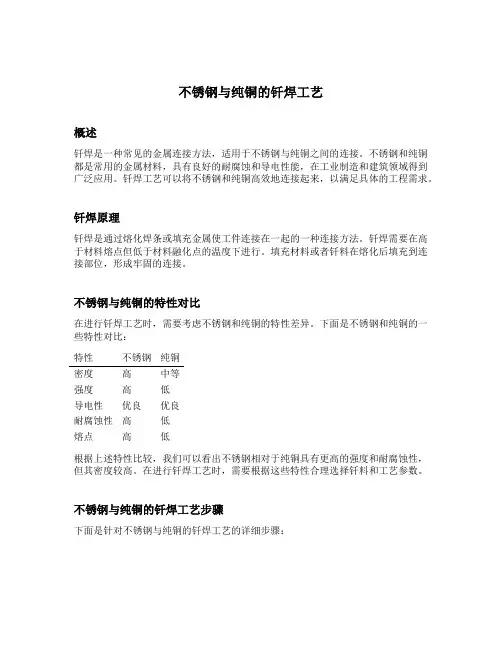

不锈钢与纯铜的钎焊工艺
不锈钢与纯铜的钎焊工艺概述钎焊是一种常见的金属连接方法，适用于不锈钢与纯铜之间的连接。
不锈钢和纯铜都是常用的金属材料，具有良好的耐腐蚀和导电性能，在工业制造和建筑领域得到广泛应用。
钎焊工艺可以将不锈钢和纯铜高效地连接起来，以满足具体的工程需求。
钎焊原理钎焊是通过熔化焊条或填充金属使工件连接在一起的一种连接方法。
钎焊需要在高于材料熔点但低于材料融化点的温度下进行。
填充材料或者钎料在熔化后填充到连接部位，形成牢固的连接。
不锈钢与纯铜的特性对比在进行钎焊工艺时，需要考虑不锈钢和纯铜的特性差异。
下面是不锈钢和纯铜的一些特性对比：特性不锈钢纯铜密度高中等强度高低导电性优良优良耐腐蚀性高低熔点高低根据上述特性比较，我们可以看出不锈钢相对于纯铜具有更高的强度和耐腐蚀性，但其密度较高。
在进行钎焊工艺时，需要根据这些特性合理选择钎料和工艺参数。
不锈钢与纯铜的钎焊工艺步骤下面是针对不锈钢与纯铜的钎焊工艺的详细步骤：步骤1：准备工作1.清洁不锈钢和纯铜的连接面，去除表面的氧化物和污染物，可以使用化学清洗剂或机械刷洗。
2.使用粗砂纸或钢丝刷轻轻打磨连接面，以提高连接的质量和可靠性。
3.清洁钎焊焊条或填充材料，去除可能存在的污染物。
步骤2：选择钎料1.根据不锈钢和纯铜的特性进行合理的钎料选择，常用的钎料有银基、铜基和镍基钎料。
2.根据所需的连接强度和耐腐蚀性，选择适合的钎料。
步骤3：调整工艺参数1.根据不锈钢和纯铜的特性，调整钎焊工艺参数，包括焊接温度、预热温度和焊接时间。
2.在钎焊过程中控制加热和冷却速率，以避免产生应力和裂纹。
步骤4：预热1.预热是为了减少热应力和提高钎焊质量。
2.使用适当的热源对不锈钢和纯铜的连接部位进行预热，预热温度一般介于300℃到500℃之间。
步骤5：焊接1.将预先清洁好的不锈钢和纯铜连接起来，确保连接部位的紧密接触。
2.使用适当的焊接设备和焊接工艺，将钎焊焊条或填充材料加热至熔化状态，填充到连接部位。
不锈钢与铜管的焊接方法
不锈钢与铜管的焊接方法
不锈钢和铜管能焊接在一起吗？那必须能啊！这就好比把两个不同世界的小伙伴拉到一起，创造出超棒的组合。
先说说焊接步骤。
把不锈钢和铜管清理干净，就像给它们洗个超级干净的澡，不能有一点脏东西。
然后选择合适的焊接材料，这可重要啦，就像给它们找个合适的胶水。
接着用焊枪加热，小心翼翼地把它们融合在一起，就像在做一场精细的小手术。
注意事项可不少呢！焊接的时候一定要注意安全，不然可就糟糕啦！要戴好防护眼镜和手套，这就像给你自己穿上了超级铠甲。
温度也要控制好，不能太高也不能太低，不然焊接效果就大打折扣啦。
安全性和稳定性方面，只要你操作正确，那绝对没问题。
就像盖房子一样，只要基础打得好，房子就不会倒。
焊接好了的不锈钢和铜管，结实得很呢！
应用场景那可多啦！在家庭装修中，水管的连接就可以用到。
在工业领域，各种设备的制造也少不了它们。
为啥呢？因为它们焊接在一起后，既耐腐蚀又耐用，这不是超棒吗？
给你举个实际案例吧！我有个朋友在装修房子的时候，就用了不锈钢和铜管的焊接，到现在都没出现任何问题。
那效果，杠杠的！
不锈钢和铜管的焊接就是这么厉害。
操作得当，就能创造出坚固耐用的连接。
赶紧试试吧！。
铜不锈钢焊接方法
铜不锈钢焊接方法
铜不锈钢焊接方法主要有以下几种：
1. 直接焊接法：将铜与不锈钢直接焊接，在焊接过程中需要使用相应的焊条和焊剂，通常采用TIG（氩弧焊）、MIG（气体保护焊）、电阻焊等方法。
2. 补偿压焊法：将铜与不锈钢的焊接面分别加工成V形或U形凹槽，然后将两个凹槽补偿压合焊接，以增加焊接面积和焊接强度。
3. 中间层焊接法：在铜与不锈钢的焊接接头上添加中间层，中间层通常采用镍、铝、铬、钛等金属材料，通过充当过渡层，实现铜与不锈钢的连接。
4. 研磨焊接法：在铜与不锈钢的焊接接头上进行研磨处理，以去除表面氧化物和污染物，然后再进行焊接。
无论采用哪种焊接方法，都需要严格控制焊接参数，确保焊接质量和焊缝的强度。
此外，注意选择适合的焊接材料和焊接设备，以确保铜不锈钢焊接的稳定性和可靠性。

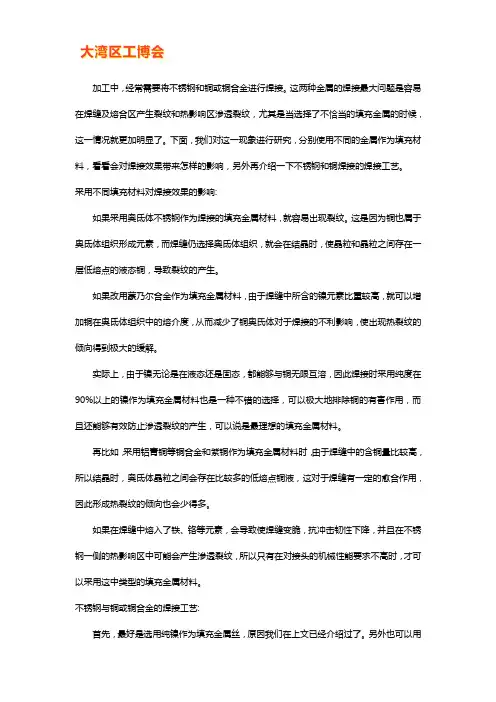

不锈钢和铜的焊接用哪种材料填充焊缝
加工中，经常需要将不锈钢和铜或铜合金进行焊接。
这两种金属的焊接最大问题是容易在焊缝及熔合区产生裂纹和热影响区渗透裂纹，尤其是当选择了不恰当的填充金属的时候，这一情况就更加明显了。
下面，我们对这一现象进行研究，分别使用不同的金属作为填充材料，看看会对焊接效果带来怎样的影响，另外再介绍一下不锈钢和铜焊接的焊接工艺。
采用不同填充材料对焊接效果的影响:如果采用奥氐体不锈钢作为焊接的填充金属材料，就容易出现裂纹。
这是因为铜也属于奥氐体组织形成元素，而焊缝仍选择奥氐体组织，就会在结晶时，使晶粒和晶粒之间存在一层低熔点的液态铜，导致裂纹的产生。
如果改用蒙乃尔合金作为填充金属材料，由于焊缝中所含的镍元素比重较高，就可以增加铜在奥氐体组织中的熔介度，从而减少了铜奥氏体对于焊接的不利影响，使出现热裂纹的倾向得到极大的缓解。
实际上，由于镍无论是在液态还是固态，都能够与铜无限互溶，因此焊接时采用纯度在90%以上的镍作为填充金属材料也是一种不错的选择，可以极大地排除铜的有害作用，而且还能够有效防止渗透裂纹的产生，可以说是最理想的填充金属材料。
再比如，采用铝青铜等铜合金和紫铜作为填充金属材料时，由于焊缝中的含铜量比较高，所以结晶时，奥氐体晶粒之间会存在比较多的低熔点铜液，这对于焊缝有一定的愈合作用，因此形成热裂纹的倾向也会少得多。
如果在焊缝中熔入了铁、铬等元素，会导致使焊缝变脆，抗冲击韧性下降，并且在不锈钢一侧的热影响区中可能会产生渗透裂纹，所以只有在对接头的机械性能要求不高时，才可以采用这中类型的填充金属材料。
不锈钢与铜或铜合金的焊接工艺:首先，最好是选用纯镍作为填充金属丝，原因我们在上文已经介绍过了。
另外也可以用铸铁焊条Z308作填充金属丝，但在焊接之前一定要去除药皮并擦干净。
其次，在开始焊接之前，要在不锈钢和铜的焊接接触面上，堆焊一层过渡层，然后再进行正式的焊接。
第三，对两个工件的焊接边缘要进行去除氧化层处理，方法是用砂纸打磨，知道露出光亮金属为止。
用过渡法焊接不锈钢与纯铜
焊 材 规 格／ ｍ ｍ
Ａｌ２ ３ ３２ ． ３２ ．
电 流／ Ａ
９ ０～１ｏ ０ １Ｏ～ｌＯ Ｏ ｌ
电 压／ Ｖ
２ ２ ２～ ６ ２ ２ ３～ ８
填 充 、盖 面层 Ｊ０ ５６
焊１ ６个点 ，再将整 个环焊 缝均 分 为 ８等 份实施 分段 对 称焊接 。待不锈钢与过渡环的环焊缝冷 却下来之后 将纯 铜板与过渡环贴紧。由于纯铜 板的膨胀 系数 比低碳 钢的 高 ，导热系数也 高 ，且水 冷器中 的纯 铜板 厚仅 为 ３ ｍ， ｍ
不
。
圆环 的 尺 寸选 用 厚 度 为
468
m m
，
a 16 r
此 焊缝 如果直 接 使 用 交 流 电 焊 机 和 不 锈 钢 焊 条
外 圆直径
500
a r
m
，
内圆直径
并 在 外 圆的
一
条圆
幽
W W W
．
Q里 笙 呈 璺 笙 垫 塑 塑堡皇塑型
m a c
h in is t
．
C 0 m
．
c n
参磊加 工
热加工
，
■■■圜■● ｌ■■－■■■ ●■■● 塑 ■● Ｚ＿ ■■■ ■ ■■■ ■ ■■ ： ■ ■ ■
边上加工 ３ ｍ、４ 。 Ｅ。这样 就使不 锈钢 筒 与过 渡环 ｍ ５坡 ｌ 以角接方式焊接 ，大 大减少 了不 锈钢 筒上 的焊接 范 围， 同时过渡环与纯铜板 以搭接钎 焊的方式也保 证 了焊缝 的
I圈
堑盗塞 婴 竖 查 l5
。
觚 i 。圳
用过渡法焊 接不 锈钢 与纯铜
中煤特 殊 凿 井 集 团 公 司
( 安 徽淮 北

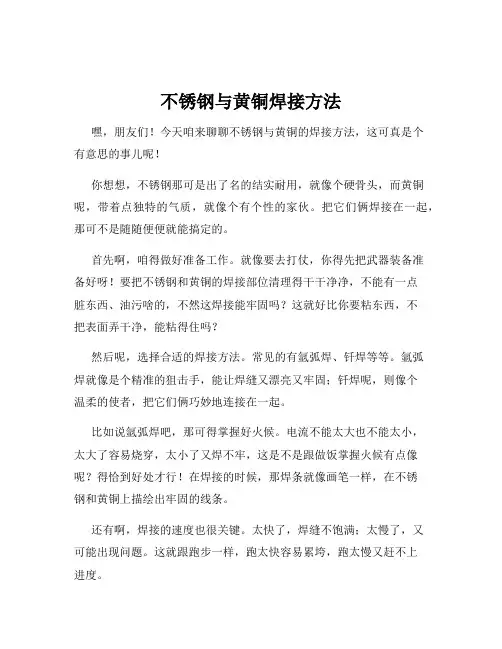

不锈钢与黄铜焊接方法
不锈钢与黄铜焊接方法嘿，朋友们！今天咱来聊聊不锈钢与黄铜的焊接方法，这可真是个有意思的事儿呢！你想想，不锈钢那可是出了名的结实耐用，就像个硬骨头，而黄铜呢，带着点独特的气质，就像个有个性的家伙。
把它们俩焊接在一起，那可不是随随便便就能搞定的。
首先啊，咱得做好准备工作。
就像要去打仗，你得先把武器装备准备好呀！要把不锈钢和黄铜的焊接部位清理得干干净净，不能有一点脏东西、油污啥的，不然这焊接能牢固吗？这就好比你要粘东西，不把表面弄干净，能粘得住吗？然后呢，选择合适的焊接方法。
常见的有氩弧焊、钎焊等等。
氩弧焊就像是个精准的狙击手，能让焊缝又漂亮又牢固；钎焊呢，则像个温柔的使者，把它们俩巧妙地连接在一起。
比如说氩弧焊吧，那可得掌握好火候。
电流不能太大也不能太小，太大了容易烧穿，太小了又焊不牢，这是不是跟做饭掌握火候有点像呢？得恰到好处才行！在焊接的时候，那焊条就像画笔一样，在不锈钢和黄铜上描绘出牢固的线条。
还有啊，焊接的速度也很关键。
太快了，焊缝不饱满；太慢了，又可能出现问题。
这就跟跑步一样，跑太快容易累垮，跑太慢又赶不上进度。
再说说钎焊，选择合适的钎料那可是重中之重。
就像给它们俩牵红线，得找对合适的那根线才行。
然后加热要均匀，让钎料充分熔化，流淌在它们之间，把它们紧紧地连接起来。
在焊接的过程中，可不能马虎大意。
要时刻关注着焊缝的情况，稍有不对就得赶紧调整。
这就像开车，得时刻留意路况，随时准备应对突发状况。
焊接完了也别以为就大功告成了呀！还得检查检查焊缝，看看有没有气孔、裂纹啥的。
这就像你完成了一件作品，得好好审视一下，看看有没有瑕疵。
总之呢，不锈钢与黄铜的焊接可不是一件简单的事儿，但只要咱认真对待，掌握好方法和技巧，就一定能把它们牢牢地焊接在一起，让它们发挥出更大的作用。
咱可不能小瞧了这焊接，它能让不同的材料结合在一起，创造出更有价值的东西呢！所以啊，朋友们，好好去尝试吧，你会发现其中的乐趣和成就感的！。
铜及其与异种材料的焊接工艺及焊接方法
铜及其与异种材料的焊接工艺及焊接方法铜是一种常见的金属材料，具有良好的导电性、导热性、耐腐蚀性和可塑性，广泛应用于电子、电力、化工、建筑等领域。
铜与异种材料的焊接主要包括铜与铁、铜与铝、铜与不锈钢等的焊接。
铜与铁的焊接工艺及焊接方法：1.焊锡焊接：铜与铁的焊接可以采用焊锡焊接的方法。
首先将铁与铜表面进行打磨清理，并涂上焊接剂。
然后，在铜铁连接处的所需位置放置一些焊锡丝，使用焊锡炉或焊枪进行加热，使焊锡融化，使铜与铁焊接在一起。
最后进行冷却和清理。
2.电弧焊接：铜与铁的电弧焊接方法包括TIG（钨电弧氩焊）和MIG （金属惰性气体）焊接。
在焊接之前，需要对铜和铁进行打磨至洁净表面，并确保两者之间有足够的接触面积。
然后选用适当的焊接材料和气体，进行电弧焊接。
铜与铝的焊接工艺及焊接方法：1.摩擦搅拌焊接：摩擦搅拌焊接是一种常用的铜与铝焊接方法。
该方法使用转速较高的硬质合金或陶瓷焊针，通过摩擦加热来熔化焊接界面，然后通过机械搅拌实现焊接。
该方法具有良好的焊接强度和细晶组织特性。
2.惰性气体保护焊接：铜与铝的焊接也可以采用TIG或MIG焊接方法。
在焊接之前，需要打磨清理铜和铝表面，并使用恰当的焊接材料和气体进行焊接。
由于铜和铝的熔点差异较大，焊接参数需要进行精确控制以保证焊缝质量。
铜与不锈钢的焊接工艺及焊接方法：1.焊锡焊接：铜与不锈钢的焊接可以采用焊锡焊接的方法。
首先对铜和不锈钢表面进行打磨清理，并涂上焊接剂。
然后在焊接位置放置焊锡丝，使用焊锡炉或焊枪进行加热，使焊锡融化并使铜与不锈钢焊接在一起。
2.电弧焊接：铜与不锈钢的电弧焊接方法包括TIG和MIG焊接。
在焊接之前，需要对铜和不锈钢进行打磨至洁净表面，并确保两者之间有足够的接触面积。
然后选用适当的焊接材料和气体，进行电弧焊接。
总结起来，铜与异种材料的焊接工艺及焊接方法包括焊锡焊接、电弧焊接、摩擦搅拌焊接等。
在进行焊接之前，需要对金属表面进行打磨清理，并确保有适当的接触面积。
不锈钢与铜合金的氧乙炔气焊方法(一)
不锈钢与铜合金的氧乙炔气焊方法1. 材料准备- 不锈钢和铜合金工件- 氧乙炔气体- 氧化剂- 焊接设备在进行不锈钢与铜合金的氧乙炔气焊之前，首先需要准备好所需的材料和设备。
选择适合的不锈钢和铜合金工件作为焊接材料，并确保其表面清洁。
同时，准备好氧乙炔气体和氧化剂，以及相应的焊接设备，如喷枪和焊接面具等。
2. 表面处理- 清洁工件表面- 去除氧化层- 使用溶剂清洗在进行氧乙炔气焊之前，需要对不锈钢和铜合金工件的表面进行处理。
首先要确保表面干净，去除油污和杂质。
其次，去除氧化层，以保证焊接的质量和强度。
最后，使用溶剂清洗工件表面，确保焊接过程中没有任何污物影响焊接质量。
3. 焊接技术- 选用合适的焊接材料- 控制焊接温度- 控制焊接速度在进行不锈钢与铜合金的氧乙炔气焊时，需要掌握正确的焊接技术。
选择合适的焊接材料对于焊接质量至关重要。
控制焊接温度是保证焊接质量的关键，过高的温度会导致材料变质，而过低的温度则无法保证焊接牢固。
控制焊接速度也是焊接过程中需要注意的重要因素，过快或过慢的焊接速度都会影响焊接质量。
4. 安全注意事项- 戴好防护设备- 避免氧乙炔泄漏- 避免氧气泄漏在进行不锈钢与铜合金的氧乙炔气焊时，需要特别注意安全事项。
焊接过程中需要佩戴好相应的防护设备，如焊接面具、手套等，以保护自身安全。
同时，需要注意避免氧乙炔和氧气的泄漏，以免引发火灾或爆炸等意外情况。
总结不锈钢与铜合金的氧乙炔气焊是一项重要的焊接技术，对于工业制造和加工具有着重要的意义。
通过合理的材料准备、表面处理、焊接技术和安全注意事项，可以保证不锈钢与铜合金的氧乙炔气焊质量和安全。
希望本文的介绍能够帮助读者更好地掌握这一焊接技术，提高工作效率和质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铜与不锈钢的焊接技术操作，涉及手工电弧焊、埋弧焊、钨极氩
弧焊(TIG)、气焊、钎焊等
一、概述
铜与不锈钢的焊接情况经常遇到,焊接有一定难度,主要表现为:它门焊接时对铜的渗透裂纹十分敏感,为防止渗透裂纹产生,首先要合理选择合理工艺,选择小的焊接线能量;其次是选择合适的填充材料,控制易产生低熔共晶的元素,如:S、P、O等,向焊缝中加入Al、Si、Mn、V、Mo、Ni等元素。
二、焊接方法
1.手工电弧焊
铜与不锈钢采用手工电弧焊时,注意如果选择奥氏体不锈钢焊条容易引起热裂纹;最好选择镍-铜焊条(70%镍+30%铜),或者镍基合金焊条,还可用铜焊条(T237);施焊时采用小直径小电流快速焊不摆动的焊接工艺,并且使电弧偏向铜一侧,以免产生渗透裂纹。
2.埋弧焊
铜与不锈钢采用埋弧焊时作主要的问题是裂纹和气孔;焊前要严格清理焊件及焊丝表面,8～10mm厚的焊件,一般开70°V形坡口,纯铜一侧的破角度为40°,不锈钢(1Cr18Ni9Ti)一侧的坡口角度为30°,焊剂采用HJ431或HJ430(200℃烘2h),焊丝一般选用铜焊丝,并在坡口内放置1～3根镍丝或镍-铜合金丝;选择较大的焊接线能量,并使用冷却水式铜寸垫,焊丝指向铜一侧,并距坡口中心5～6mm。
3.钨极氩弧焊(TIG)
铜及其合金与与不锈钢采用钨极氩弧焊时,可获得良好的焊接接头,但要掌握恰当的工艺才能得到满意的效果;它们焊接的接头形式基本形坡口上有对接和角接两种,铜一侧不开坡口,不锈钢一侧最好开半个V坡口。
施焊前清理焊件表面,正反面涂上熔剂(70%H3BO3,21%Na2B4O2,9%CaF2),烘干后施焊,焊丝尽量用蒙乃尔合金(70%Ni,30%Cu),或含硅铝的铜合金焊丝,如:HS221,QAl9-2,QAl9-4,QSi3-1,QSn4-3等;TIG焊接时钨极电弧偏向铜一侧距离坡口中心约为5～8mm,以控制不锈钢的熔化量;焊材大多选铜焊丝或铜-镍焊丝,也可选含铝的青铜焊丝,这是为了改善焊缝金属的力学性能及防止铜的渗透裂纹;通常采用快速焊,不摆动的手法;当采用氩弧焊-钎焊的工艺,尽量减少不锈钢一侧的熔化量,相当于对不锈钢来说是一种钎焊连接,而对铜一侧来说是熔焊连接。
4.气焊
铜与不锈钢采用气焊时,由于气焊火焰温度不如电弧温度高,可能会使两侧母材因熔点不同而造成熔化不均,热影响区变宽,变形加大,甚至未熔
合等现象;在焊接纯铜与18-8不锈钢时,通常选用HSCuZn-2,HSCuZn3,HSCuZnNi等焊丝,并用301焊粉(铜焊粉)或硼砂以中性焰施焊;如焊缝较长,焊前可在不锈钢一侧坡口面上先堆焊一层黄铜,然后再焊接。
5.钎焊
铜与不锈钢采用钎焊时,采用的钎料主要是银基钎料,如HL302,HL309,HL312等,工艺方法与一般钎焊相似,要注意的是不锈钢一侧温度不能太高,加热时热源偏向铜一侧。
来源：焊接技术。
