汇编语言程序结构
汇编语言程序设计的基本方法
01
例2 编写程序，计算(W-(X*Y+Z-100))/W，其中W、X、Y、Z均为16位带符号数，计算结果的商存入AX，余数存入DX。
02
例3 把非压缩十进制数DAT1转换为压缩十进制数
例2编写程序，计算(W-(X*Y+Z-100))/W，其中W、X、Y、Z均为16位带符号数，计算结果的商存入AX，余数存入DX。
通常,编制一个汇编语言源程序应按如下步骤进行:
1
明确任务,确定算法。
2
绘制流程图(包括确定内存单元和分配寄存器)。
3
根据流程图编写汇编语言程序。
4
上机调试程序。
5
程序的基本结构有四种：顺序结构、分支结构、循环结构和子程序结构。
6
5.6 汇编语言程序设计的基本方法
5.6.1 顺序程序设计
顺序结构也称线性结构，其特点是其中的语句或结构被连续执行。 顺序程序是最简单的，也是最基本的一种程序结构。这种结构的程序从开始到结尾一直是顺序执行的，中途没有任何分支。从这种结构的流程图来看，除了有一个起始框，一个终止框外，就是若干执行框，没有判断框。指令指针IP值线形增加，IP=IP+1
条件
N
…
例4用比较指令和条件转移指令实现两路分支的程序段。
两路分支程序设计
例4用比较指令和条件转移指令实现两路分支的程序段。 … MOV AX，M ；假定M和N为有符号数 MOV BX，N CMP AX，BX ；比较 M和N的大小，影响标志位，准备条件 JG NEXT ；M>N时转移，注意若M、N为无符号数时用JA指令 …… ；分支程序2 JMP DONE NEXT： …… ；分支程序1 …… DONE：RET
X+20 (X≥0)
汇编语言设计实践：第4部分 基本汇编语言
4.1 汇编语言语句种类及其格式
汇编语言的程序格式
• 完整的汇编语言源程序由段组成，段由指令语句与 伪指令语句构成
• 一个汇编语言源程序可以包含若干个代码段、数据 段、附加段或堆栈段，段与段之间的顺序可随意排 列
• 需独立运行的程序必须包含一个代码段，并指示程 序执行的起始点，一个程序只有一个起始点
• 所有的指令语句必须位于某一个代码段内，伪指令 语句可根据需要位于任一段内或段外
汇编语言的语句可以分为指令语句和伪指令语句
•指令语句——产生使CPU产生动作、可供机器
执行的机器目标代码
•伪指令语句——不产生CPU动作、在程序执行
前由汇编程序处理的说明性语句，例如，数据说明、 变量定义等等
2
一、指令语句
每一条指令语句在汇编时都要产生一个可供CPU执 行的机器目标代码，它又叫可执行语句。
指令语句的一般格式为： 标号 ： 操作码
， 操作数
； 注释
一条指令语句最多可以包含4个字段 例 L1：MOV AH，0A0H ;将0A0H放入AH
3
1.标号字段
标号是可选字段，它后面必须有“:”。标号是一条 指令的符号地址，代表了该指令的第一个字节存放 地址。
注释字段可以是一条指令的后面部分，也可以是 整个语句行。
例：
LABEL1: ADD AX，BX; 功能为AX<=(AX)+(BX)
;后面的程序段将完成两次对存储器的访问
MOV AX, W_VAR1
MOV W_VAR2, AX
7
二、伪指令语句
伪指令语句又叫命令语句。 伪指令本身并不产生对应的机器目标代码。它仅 仅是告诉汇编程序对其后面的指令语句和伪指令 语句的操作数应该如何处理。
汇编 第四章伪指令及汇编语言源程序结构
MOV AL, BUF1
ADD AL, BUF2 MOV SUM, AL
；取第一个加数
；两数加 ；和放入SUM单元
3
伪指令（指 示性）语句: 提供相关辅 助信息。
指令性语句: 完成一定功 能，能翻译 成机器码。
伪指令语句
DATA SEGMENT ；DATA段定义开始 BUF1 DB 34H BUF2 DB 27H SUM DB ? DATA ENDS ；DATA段定义结束 CODE SEGMENT ；CODE段定义开始 ASSUME CS:CODE ASSUME DS:DATA ；段性质规定 START: MOV AX,DATA MOV DS,AX ；给DS赋值 MOV AL, BUF1 ；取第一个加数 ADD AL, BUF2 ；两数加 MOV SUM, AL ；和放入SUM单元 MOV AH,4CH INT 21H ；返回DOS CODE ENDS ；CODE段定义结束 END START ；源程序结束
14
二、＝ 等号伪指令
格式：符号名 ＝ 表达式 功能：为常量、表达式及其他各种符号定义一个等价的符号 名，并能对所定义的符号多次重复定义，且以最后一次定义 的值为准。 例：COST = 20 M = MOV LOST = COST+10 ；30→LOST M = ADD ；M=ADD 注 ： “ ＝ ” 伪 指 令 的 格 式 和 功 能 与 EQU 类 似 。 二者区别：在同一程序中，“＝”可以对一个符号重 复定义，EQU不能对同一符号重复定义。
26
三、变量、标号的分析运算和合成运算
例:DATA SEGMENT A DB ‘ABCDEF’ B DW 10 DUP（1，2DUP（2）） C DB 3，20 DUP（0） DATA ENDS ┆ MOV AX，LENGTH A ；1→AX MOV BX，LENGTH B ；10→BX MOV CX，LENGTH C ；1→CX ┆
第三章 汇编语言程序及实现
2013-8-13
河南师范大学计算机与信息技术学院
29
汇编语言程序设计——方法、技术、应用
2. 属性指定操作
格式：THIS 类型名 利用THIS说明的操作数具有汇编时的当前逻辑地址，但具有指 定的类型。 LABEL伪指令的功能等同于‚EQU THIS‛。
示例1
示例2
2013-8-13
河南师范大学计算机与信息技术学院
河南师范大学计算机与信息技术学院
25
汇编语言程序设计——方法、技术、应用
运算符的优先级
1 2 3 4 5 6 7 8 9 10 () <> [] · LENGTH SIZE WIDTH MASK PTR OFFSET SEG TPYE THIS : HIGE LOW * / MOD SHL SHR + EQ NE GT LT GE LE NOT AND 建议采用圆括号‚（）‛ OR XOR 显式表达，它可以极大 SHORT 地提高程序的可阅读性。
量
2013-8-13
河南师范大学计算机与信息技术学院
13
汇编语言程序设计——方法、技术、应用
1.常量
常量表示一个固定的数值。不占存储空间。
常量在程序中可以直接出现，对于经常使用的常量可以定义为符号常量。 常量在伪指令语句中主要用于给变量赋初值，在指令语句中常用作立即 数及存储器寻址方式中的位移量。 数值常量可以是二、八、十、十六进制数。 字符常量是将字符用单引号或双引号界定； 字符串常量是将字符串用单引号或双引号引起，单引号字符本身用连 续两个单引号引起。 各种符号的属性值可作为常量使用，称为属性常量。
2013-8-13
河南师范大学计算机与信息技术学院
28
汇编语言程序设计——方法、技术、应用
汇编语言程序框架结构
汇编语言程序通常具有一种典型的框架结构，这种结构可以描述如下：
程序开始：程序从地址0开始执行，通常是引导加载器（bootloader）的一部分，它负责将程序加载到内存中并设置好运行环境。
初始化过程：在程序开始执行后，首先需要进行一些初始化操作，例如设置寄存器的值，配置系统参数等。
这些操作通常在程序的开头部分进行。
主程序循环：初始化过程完成后，程序进入主程序循环。
在这个循环中，程序会反复执行一系列指令，直到达到退出条件。
主程序循环通常包括处理输入/输出操作、执行计算任务、控制设备等。
中断处理：在程序执行过程中，可能会遇到一些特殊情况（称为中断），需要暂时停止当前任务的执行，转而处理这些特殊情况。
中断处理程序负责在需要时响应中断，并执行相应的操作。
结束程序：当程序完成所有任务或遇到退出条件时，程序将结束执行。
在结束程序之前，通常需要进行一些清理工作，例如释放资源、保存状态等。
除了以上框架结构外，汇编语言程序还具有一些特点：
直接访问硬件：汇编语言程序可以直接访问硬件资源，例如寄存器、内存、I/O端口等。
这使得程序能够更灵活地控制硬件设备，但也需要程序员对硬件有较深。

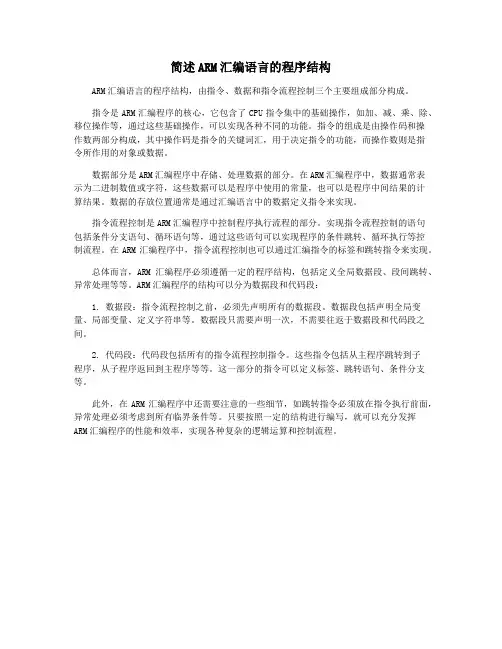

简述ARM汇编语言的程序结构
简述ARM汇编语言的程序结构ARM汇编语言的程序结构，由指令、数据和指令流程控制三个主要组成部分构成。
指令是ARM汇编程序的核心，它包含了CPU指令集中的基础操作，如加、减、乘、除、移位操作等，通过这些基础操作，可以实现各种不同的功能。
指令的组成是由操作码和操作数两部分构成，其中操作码是指令的关键词汇，用于决定指令的功能，而操作数则是指令所作用的对象或数据。
数据部分是ARM汇编程序中存储、处理数据的部分。
在ARM汇编程序中，数据通常表示为二进制数值或字符，这些数据可以是程序中使用的常量，也可以是程序中间结果的计算结果。
数据的存放位置通常是通过汇编语言中的数据定义指令来实现。
指令流程控制是ARM汇编程序中控制程序执行流程的部分。
实现指令流程控制的语句包括条件分支语句、循环语句等，通过这些语句可以实现程序的条件跳转、循环执行等控制流程。
在ARM汇编程序中，指令流程控制也可以通过汇编指令的标签和跳转指令来实现。
总体而言，ARM汇编程序必须遵循一定的程序结构，包括定义全局数据段、段间跳转、异常处理等等。
ARM汇编程序的结构可以分为数据段和代码段：1. 数据段：指令流程控制之前，必须先声明所有的数据段。
数据段包括声明全局变量、局部变量、定义字符串等。
数据段只需要声明一次，不需要往返于数据段和代码段之间。
2. 代码段：代码段包括所有的指令流程控制指令。
这些指令包括从主程序跳转到子程序，从子程序返回到主程序等等。
这一部分的指令可以定义标签、跳转语句、条件分支等。
此外，在ARM汇编程序中还需要注意的一些细节，如跳转指令必须放在指令执行前面，异常处理必须考虑到所有临界条件等。
只要按照一定的结构进行编写，就可以充分发挥ARM汇编程序的性能和效率，实现各种复杂的逻辑运算和控制流程。
汇编语言程序设计
第四章汇编语言程序设计(assembly languageprogramming)§4.1 汇编语言(assembly language)一．概述汇编语言：一种符号语言，它用助记符表示指令的操作码和操作数，用标号或符号代表地址、常量和变量，与机器语言几乎一一对应汇编语言程序：用汇编语言编写的程序汇编：把汇编语言源程序翻译成机器语言目标程序的过程汇编语言源程序手工汇编或汇编程序机器语言目标程序汇编程序：用来完成汇编工作的程序，有小汇编ASM宏汇编MASM动态调试程序DEBUG二．汇编语言的语句格式： [名称] 指令助记符 [操作数] [；注释]带方括号的项有时可没有，注释项完全可以没有每个部分用空格分开每行最多可有132个字符，但最好不要超过屏宽80语句可分成指令性语句和指示性语句（伪指令语句）指令性语句汇编后可生成机器码[标号：] 指令助记符 [操作数] [；注释]指示性语句指示汇编程序处理一些工作[名称] 伪指令(指示符) [操作数] [；注释]1．名称（或称标识符）给指令或存储单元地址起的名字，由字母、数字、字符组成字母：A~Z ，a~z数字：0~9字符：可打印＋－＊／＝（）［］〈〉；．' ’ ，＿：？＠＄＆（非打印空格制表符TAB 回车换行）（界符：，；：．（）［］〈〉＋－＊／＝？＿＠＆＄' ’界符用来表示某个标志的结束）数字不能作名称的第一个字符，圆点．仅能作第一个字符保留字不能作标识符（＄、？是保留字，与其它字符组合除外）名称最长为31个字符当名称后跟冒号，表示该名称是其后指令的标号，代表该指令的开始地址，其他指令可以用该标号作为转移地址当名称不跟冒号，它可能是标号或变量名，伪指令前的名称不跟冒号冒号隐含NEAR属性，例：供段内调用写成 OUTPUT：OUT DX ，AL供段间调用写成 OUTPUT OUT DX ，AL2．指令助记符8086/8088指令，也可以是伪指令，如果指令有前缀（LOCK、REP等）则前缀和指令用空格分开3．操作数指令执行的对象，可能有一、二个或没有名称指令助记符操作数注释RET ；返回（无操作数）COUNT： INC CX ；CX加1（1个操作数）MOV AL，BL ；ALBL（2个操作数）伪指令可有多个操作数COST DB 3,4,5,6,7,8 ；（6个操作数,用逗号分开）操作数可以是常数、寄存器名、标号、变量、表达式，MOV AX，[BP+4]；（第二个操作数为表达式）4．注释可选项，使程序易读，汇编时不作处理注释前面要加分号，它可位于操作数之后，也可位于行首三．常量与变量1．常量，也叫常数，没有属性的纯数，汇编时已确定的值·数字常量为0~65535中的数（16位寄存器使用，伪操作可定义32位），进制加后缀说明，十进制加D（可省），二进制加B，八进制加Q，十六进制加H，若十六进制第一位为字母，则前头应加0·字符和字符串叫串常量，是ASCII码字符串，必须加单（或双）引号例：‘A’，“ABC”，汇编后变成41H，414243H2．变量，用于表达数值（或串）的标识符，有三个属性① 段属性（SEGMENT）② 偏移地址属性（OFFSET）③ 类型属性（TYPE），用DB、DW、DD定义§4.2 伪指令(pseudo-instruction)一．符号定义伪指令1．等值EQU格式：符号名 EQU 表达式用来给符号定义一个值，程序中出现该符号就用其值代替，EQU只能定义一次DATA EQU 1234 ；代表一个数XYZ EQU ALPHA[SI] ；代表一个地址2．等号 =格式：符号名 = 表达式意义与EQU一样，但程序中可重新定义符号的值EMP = 6 ；EMP代表6EMP =EMP + 1 ；EMP现在代表73．解除PURGE格式：PURGE 符号名（符号1，符号2，……，符号n）用于解除所定义的符号使该符号在以后的定义中有效例：原定义 TAB EQU 5可用 PURGE TAB 来解除然后可重新定义 TAB EQU 10二．数据定义伪指令用于预置存储器或定义变量1．定义字节DB格式：[变量名称] DB 表达式例：DATA1 DB 2，3，4，5；从DATA1单元开始存放4字节数据2．定义字DW格式：[变量名称] DW 表达式例：TAB DW 1234H；TAB单元内容为34H，TAB+1单元内容为12H 3．定义双字DD格式：[变量名称] DD 表达式每个数据二字（四字节）低位部分在低地址，高位部分在高地址·用DB/DW/DD定义的数每行不得超过16项，超过16项必须换行DB/DW/DD用法<1> SUM DB ? ；给SUM单元分配一个字节，内容未定<2> TAB DB 20 DUP（0）；给TAB开始单元分配20字节，内容为0<3> TIME DW 100 DUP（？）；给TIME开始单元分配100字，内容未定<4> ADDR DD TABLE ；TABLE的地址（双字）给ADDR例：DATA SEGMENTORG 100HTABLE DB 1，2，3，4ADDR DD TABLEDATA ENDS假设汇编后DS=13A2H（如果ADDR用DW定义，只得偏移量）（如果TABLE是变量，ADDR得地址，是常量，ADDR得数值）<5> LETTER DB ‘ABCDEFG’；将字符串以ASCII码形式填入LETTER开始的内存<6> HIS DB 3 DUP（‘WELCOME！’，0DH，0AH）；从HIS单元开始重复3次存放WELCOME！和回车换行符4．标号LABEL格式：标号名 LEBEL 类型标号用于说明可执行代码在汇编语言程序中的位置，即符号地址，供调用和转移之用标号有三个属性段属性偏移量属性距离属性（即格式中的类型）：NEAR（近程）和FAR（远程）NEAR：本标号为段内标号，调用本标号只提供偏移地址，段基址为当前代码段FAR：本标号为段间标号，调用本标号提供偏移地址和段基址一个具有NEAR属性的标号也可用标号加冒号作后缀，并排列在代码行的开头来隐含如 AGAIN LABEL NEARXOR AX，BUFF[BX]可写成 AGAIN：XOR AX，BUFF[BX]例：ROOT LABEL NEAR ；以下程序所用的ROOT标号是段内属性COMP PROC NEAR ；以下程序所用的过程下的标号是段内属性TIME PROC FAR ；以下程序所用的过程下的标号是段间属性三．运算符1．算术运算符+、-、*、/、MOD即加、减、乘、除、除法取余数（如19 MOD 7=5）操作数是数字，结果也是数字存储器地址运算时只有加减，例TAB+2、BETA-5等2．逻辑运算符AND、OR、XOR、NOT即与、或、异或、非操作数是数字，结果也是数字例：AND BX，DAT AND 0FEH3．关系算符EQ、NE、LT、GT、LE、GE即相等、不等、小于、大于、小于等于、大于等于若关系是假结果为0，若关系是真结果为0FFFFH例：MOV BX，PAD LT 3则PAD的值小于3时，汇编成MOV BX，0FFFFH否则，汇编成MOV BX，04．分析运算符可把存储器操作数分解成它的组成部分，如段值、段内偏移量、类型5．合成算符由已存在的存储器操作数生成一个段值与偏移量相同，而类型不同的新的存储器操作数以下讨论分析算符和合成算符1．取段基址SEG它加于一个变量或标号之前，回送段基址，例：ASSUME CS：SEG BEGIN ；令CS为BEGIN程序段段基址MOV AX，SEG VARN ；将VARN的段基址送AX2．取偏移量OFFSET它加于一个变量或标号之前，取其偏移量，例：MOV BX，OFFSET SUM ；将SUM的段内偏移量存入BX3．取类型码TYPE它加于一个变量或标号之前，取其类型代码DB DW DD DQ DT NEAR FAR1 2 4 8 10 -1 -2例：NG1 DB ‘A’，‘D’，3NG2 DW 88,265……MOV AL，TYPE NG1 ；NG1定义字节，AL 1MOV AL，TYPE NG2 ；NG2定义字，AL 24．取长度LENGTH它加于一个变量之前，取分配给变量的项数例：TAB DB 150 DUP（？）；150项，150字节FUM DW 150 DUP（？）；150项，300字节则，MOV CX，LENGTH TAB ；CX 150MOV AX，LENGTH FUM ；AX 150·注意：LENGTH返回的存储区必须用DUP（）来定义，否则返回为1 5．取字节数SIZE它加于一个变量之前，取回变量所占字节总数，有SIZE = LENGTH * TYPE由上例，LENGTH TAB = 150，TYPE TAB = 1LENGTH FUM = 150，TYPE FUM = 2可知： SIZE TAB = 150SIZE FUM = 300以上5个叫数值返回算符6．类型指示PTR格式：类型 PTR 地址表达式表示PTR右边的（存储器）操作数是左边的类型，有：BYTE、WORD、DWORD、NEAR、FAR例：INC BYTE PTR [BX] ；将BX指向的单元字节加1MOV WORD PTR [DI]，99 ；立即数99送DI指向的字中JMP NEAR PTR FOK ；以近程方式跳转到FOK（只取FOK偏移地址）7．指定符THIS（合成算符）用于定义当前所指单元中的类型格式：THIS 类型/距离经THIS定义过的标号具有当前汇编段、偏移量和所规定的类型或距离等属性，例：FOOB EQU THIS BYTE；下面的字类型变量FOOW在这里指定为字节型FOOBFOOW DW 120 DUP（？）定义后，对同一数据块（FOOB和FOOW有相同的段和段内偏移量）有两种类型访问FOOB时为字节操作，访问FOOW时为字操作ADD AL，FOOB[3] ；将数组第四字节与AL相加MOV AX，FOOW[4]将数组第五六字节组成的字送AX也可以这样来构成FOOB：FOOB EQU BYTE PTR FOOW又例：DATAF EQU THIS FARDATAN：MOV AX，FOO这时 JMP DATAN为近程转移JMP DATAF为远程转移8．段修改符：用于对某一地址表达式指定临时段基址，如MOV AX，ES：[BX]；指定ES为BX的段基址，对当前指令有效9．短程符SHORT与NEAR、FAR功能类似，位移量一字节范围 -128~+127，对应一条短转移指令例：JMP SHORT LAB；转移到标号LAB的地址10．方括号 [ ]表示操作数（加方括号）是一个地址偏移量，不是数值格式：[表达式] 或者 [表达式][ ]例：MOV [BX]，AX ；将AX内容送BX所指单元MOV [BX+7]，AX ；将AX内容送BX+7所指单元MOV AX，[BX][SI] ；将BX+SI所指单元内容送AX11．取高/低字节HIGH/LOW用来分离常量的高/低字节，对存储器操作数无效例：DATA EQU 789AHMOV AL，HIGH DATA ；AL=78HMOV AL，LOW DATA ；AL=9AH四．段定义伪指令1．SEGMENT—ENDS格式：[段名] SEGMENT [定位类型] [组合类型] [‘类别名’]┇[段名] ENDS·段名·定位类型（Align），给出实际段地点的种类或段长度的信息<1> PARA 段起始地址从一个节（paragraph）的边界开始<2> BYTE 段地址可从任意绝对地址开始<3> WORD 段地址从任意一个字的边界开始<4> PAGE 段地址从某一页的边界开始（一页等于256字节）<5> INPAG 段长度小于一页未说明定位类型时则默认为PARA·组合类型（Combine），又称联合类型，程序中各程序段的连接和定位方法<1> PUBLIC 将段名相同的程序段（亦称模块）依此紧密连接，但彼此不相互覆盖<2> COMMON将段名相同的程序段连接，各段都从同一地址开始<3> AT表达式段定位在由表达式（结果必须是常数）所指定的节的边界上例：AT 1234H，则段地址被定位在物理地址为12340H处，如果希望从12345H开始，则在SEGMENT命令的下一行写上ORG 5AT 不能向前引用<4>STACK 表示这个段是运行期间的堆栈段<5>MEMORY 该段是相互连接的几个段中地址最高的段<6>NONE本段与其他段无组合关系未说明联合类型时则默认为NONE，不和别的段连接·‘类别名’（Class），也叫组名，加单引号，汇编后类别名相同的程序段代码集中在一起定位，形成一个统一的物理段，类别名可自定，约定的有CODE （代码段）、DATA（数据段）、STACK（堆栈段）、CONST（常数）、MEMORY（存储）等2．ASSUME段寄存器说明伪指令，指明所定义的段名所使用的段寄存器（告诉汇编程序在运行期间通过哪一个段寄存器寻址才能找到所要的指令和数据），本语句一般在定义的代码段中第一条出现格式：ASSUME 段寄存器：段名 [，…]例： ASSUME CS：CODE，DS：DATA ；用SEGMENT—ENDS定义ASSUME CS：SEG KGF，DS：SEG BEGIN；由算符定义ASSUME ES：NOTHING ；用关键字定义，表示不使用ES（取消ES段寄存器）（保留字NOTHING在这里作为一个段名参数，ASSUME NOTHING表示取消所有段寄存器，各个段寄存器只能在指令性语句中由MOV指令赋值）·ASSUME只是设定段寄存器与逻辑段的对应关系，并没给段寄存器装入实际值，所以程序中必须对DS、ES、SS赋值，而CS由系统赋值3．ORG定点伪指令（段内定位），用以确定下一条指令（或变量）在当前段中的偏移地址格式：ORG 表达式表达式以65536（64K）为模计算，超过64K则取其余数本语句前未定义过的变量不可出现在表达式中，表达式可包含＄（程序计数器当前值）如：ORG OFFSET ＄+1000表达式必须为正值，若为负值，就会从当前段的地址高端开始表达式最好不要写成OFFSET ＄-1000，以免把汇编过的1000个字节覆盖掉ORG指令不能带标识符，如START：ORG 0和SKIP ORG 100都是错的例：CODE SEGMENT ；段起始ORG 100H ；本程序代码从偏移地址100H开始装入ASSUME CS：CODE ；装入代码段地址到CS中START：IN AL，30H ；程序段SHL AL，1OUT 32H，ALJMP STARTCODE ENDS ；程序段结束END START ；汇编结束例：DATA SEGMENTORG 50HDAT DW 1,2,$+1┇DATA ENDS注意DAT不能定义为字节,否则与$不匹配五．过程定义伪指令格式：过程名 PROC 属性┇过程体RET过程名 ENDP·过程名不可缺省，它和标号一样有三个属性：段属性、偏移地址属性、距离属性·距离属性在PROC后指定，有NEAR和FAR，如果希望过程能让别的程序调用，则必须是FAR属性·一个过程允许多个入口，入口处有标号，标号要说明距离属性例：延时100ms子程序DELAY PROC ；隐含NEARMOV BL，10 4TDLY1： MOV CX，2801 ；内循环延时10ms 10TWAIT0： LOOP WAIT0 9/5T DEC BL 2TJNZ DLY1 8/4TRET 8TDELAY ENDP六．结束伪指令·NAME：给模块（源程序）命名格式：NAME 模块名称它出现在源程序的最前端·END：汇编结束格式：END [标号名]它通知汇编程序本模块汇编到此结束标号名是可选项，若选取，应指向执行本程序的起始地址若一个源程序是多模块，只有主模块的END后加标号，子模块只有END七．宏指令宏指令：在汇编语言源程序中多次重复出现的程序段，用一个名字来定义，然后当成一条指令来使用宏汇编：源程序中的宏指令经汇编程序翻译后扩展成对应程序段的机器码宏指令用MACRO—ENDM来定义，如：CRLF MACROMOV DL，0DHMOV AH，02HINT 21H┇ENDM（CRLF作回车换行）§4.3 汇编语言程序设计(assembly language programming)一．设计要求1．程序简明、易读、易调试、易修改2．程序占用内存要少（包括程序长度及运行时所需空间）3．程序运行速度要快二．基本设计方法1．选择合适的计算方法2．绘制程序流程图3．编制程序4．上机调试三．汇编语言程序格式和基本结构一般一个完整的汇编语言程序至少应包括以下三个程序段简化段格式：．MODEL SMALL．STACK 64H．DATA……;紧接指令代码从偶地址开始存放．CODESTART: MOV AX,@DATAMOV DS,AX……END STARTDATA SEGMENT ‘DATA’┇数据段DATA ENDSSTACK SEGMENT ‘STACK’┇堆栈段STACK ENDSCODE SEGMENT ‘CODE’ASSUME CS:CODE,DS:DATA,SS:STACKSTART：MOV AX，DATAMOV DS，AXMOV AX，STACKMOV SS，AX┇代码段CODE ENDSEND START程序的基本结构分为顺序结构、分支结构、循环结构和子程序结构（一）顺序结构一种简单程序，按顺序执行例1．将200H单元的低4位和高4位分别送入201H和202H单元的低4位，这二单元的高4位清0200HX X201H 0202H 0DATA SEGMENTORG 200HBCD DB 47HDB 2 DUP（？）DATA ENDSSTACK SEGMENTSTA DB 20 DUP（？）TOP EQU LENGTH STASTACK ENDSCODE SEGMENTASSUME CS：CODE，DS：DATA，SS：STACKSTART：MOV AX，DATAMOV DS，AXMOV AX，STACK MOV SS，AXMOV AX，TOPMOV SP，AXMOV BX，OFFSET BCD MOV AL，[BX]AND AL，0FHMOV [BX+1]，AL MOV AL，[BX]MOV CL，4ROL AL，CLAND AL，0FHMOV [BX+2]，AL HLTCODE ENDS END START例2．将ADDR1和ADDR2两单元开始的二个16位无符号数相加，考虑到进位，将其结果存放在SUM开始的三个单元中DATA SEGMNETADDR1 DW 7854HADDR2 DW 9981HSUM DB 3 DUP（0）DATA ENDSSATCK SEGMENTSTA DB 20 DUP（？）TOP EQU LENGTH STASTACK ENDSCODE SEGMENTASSUME CS：CODE，DS：DATA，SS：STACKSTART： MOV AX，DATAMOV DS，AXMOV AX，STACKMOV SS，AXMOV AX，TOPMOV SP，AXMOV AX，ADDR1ADD AX，ADDR2MOV WORD PTR SUM，AXADC SUM+2，0HLTCODE ENDSEND START例3．查表将DATA1单元中字节类型数据（0~0FH）转换成ASCII码，并存入ASCII单元中DATA SEGMENTASCTAB DB 30H，31H，32H，33H，34H，35H，36H，37HDB 38H，39H，41H，42H，43H，44H，45H，46HDATA1 DB 09HASCII DB ？DATA ENDSSTACK SEGMENT STACKDW 10 DUP（？）STACK ENDSCODE SEGMENTASSUME CS：CODE，DS：DATA，SS：STACKSTART PROC FARASCTAB 30 031 1┇93941 A42 B┇46 F┇ASCIIPUSH DSMOV AX，0PUSH AXMOV AX，DATAMOV DS，AXMOV BX，OFFSET ASCTABMOV AL，DATA1XLATMOV ASCII，ALRETSTART ENDPCODE ENDSEND START例4．将200H和201H单元字节的高4位对调，低4位不变CODE SEGMENT200H201HORG 200HDATA1 DB 0F3H，47HASSUME CS：CODE，DS：CODESTART：MOV AX，CODEMOV DS，AXMOV CL，4MOV AX，WORD PTR DATA1 ；AX=47F3HROL AX，CL ；AX=7F34H ROL AH，CL ；AX=F734H ROL AL，CL ；AX=F743H MOV WORD PTR DATA1，AXHLTCODE ENDSEND START（二）分支结构通过判断产生分支，借助于条件转移指令跳转到相应的分支地址执行分支程序分支程序由三部分组成① 测试部分，负责产生决定分支的条件② 定向部分，根据测试条件是否满足，决定程序是否分支③ 标注部分，标明分支的去向利用跳转表也可使程序转移到分支地址例1．16位二进制补码X在DATA1单元，求其绝对值送DATA2单元（设X≠8000H）∣X∣= X，X≥0-X， X<0DATA SEGMENTDATA1 DW 9F87HDATA2 DW ？DATA ENDSSTACK SEGMENTSTA DB 20 DUP（？）TOP EQU LENGTH STA STACK ENDSCODE SEGMENTASSUME CS：CODE，DS：DATA，SS：STACK START：MOV AX，DATAMOV DS，AXMOV AX，STACKMOV SS，AXMOV AX，TOPMOV SP，AXMOV AX，DATA1AND AX，AXJNS ABS0NEG AXABS0： MOV DATA2，AXHLTCODE ENDSEND START例2．多重分支学生成绩按分数段划分为：A、90~100（5AH~64H）B、80~89 （50H~59H）C、70~79 （46H~4FH）D、60~69 （3CH~45H）E、 <60 （ <3CH）已知分数存放在MARK单元，请用ASCII码的A、B、C、D、E去代表MARK单元中的分数所属的段，并存于GRADE单元DATA SEGMENTMARK DB 81GRADE DB ？DATA ENDSCODE SEGMENT ASSUME CS：CODE，DS：DATA START：MOV AX，DATAMOV DS，AXMOV BX，OFFSET MARKMOV AL，[BX]CMP AL，3CHJC LPECMP AL，46HJC LPDCMP AL，50HJC LPCCMP AL，5AHJC LPBMOV AL，41H ；‘A’JMP SHORT DONELPB： MOV AL，42H ；‘B’JMP SHORT DONELPC： MOV AL，43H ；‘C’JMP SHORT DONELPD： MOV AL，44H ；‘D’JMP SHORT DONELPE： MOV AL，45H ；‘E’DONE： MOV BX，OFFSET GRADE MOV [BX]，ALHLTCODE ENDSEND START法2：直接查表转换（顺序结构）DATA SEGMENTTAB DB ‘EEEEEEDCBAA’MARK DB 81GRADE DB ？DATA ENDSCODE SEGMENTASSUME CS：CODE，DS：DATA START：MOV AX，DATAMOV DS，AXMOV BX，OFFSET TABMOV AL，MARKMOV AH，0MOV CL，10DIV CLXLATMOV GRADE，ALHLTCODE ENDSEND START（三）循环结构使机器重复执行一系列指令，是一种闭合的分支结构循环程序由四部分组成① 初始化部分（或预置部分），负责设置循环初值② 处理部分，循环过程的主体③ 控制部分，修改初值，判断是否循环循环次数由一计数器控制循环次数由某一指定条件是否满足来决定④ 结束部分，处理循环程序的最后结果例1．将DTAB单元开始的一组字节补码数（≤255个）求平均值，结果存入AVE单元，若结果为负，在SYM置FFH否则置0DATA SEGMENTDTAB DB 0FDH，0FCH，05H，0F8H，……DB 08H，25H，83H，97H，……COUNT EQU $-DTABAVE DB ？SYM DB ？DATA ENDSSTACK SEGMENT STACKSTA DB 20 DUP（？）STACK ENDSCODE SEGMENTASSUME CS：CODE，DS：DATA，SS：STACK AVER PROC FARSTART：PUSH DSMOV AX，0PUSH AXMOV AX，DATAMOV DS，AXLEA BX，DTABMOV CX，COUNTXOR DX，DXNEXT： MOV AL，[BX]CBWADD DX，AXINC BXLOOP NEXTMOV AX，DX MOV CL，COUNTIDIV CLMOV AVE，ALMOV SYM，0AND AL，ALJNS DONEMOV SYM，0FFHDONE： RETAVER ENDPCODE ENDSEND START循环控制方法：循环次数由计数器控制例2．将8位二进制小数规格化设需规格化的小数在DATA1单元，要求规格化后使其最高位为1，并存入DATA2单元，办法是把小数左移至最高为位为1为止，左移次数存入DATA3单元，若小数是0，则在DATA2和DATA3单元存入0示例：DATA1 DATA2 DATA322H 88H 02H01H 80H 07HCBH CBH 00H00H 00H 00HDATA SEGMENTDATA1 DB 22HDATA2 DB ？DATA3 DB ？DATA ENDSSTACK SEGMENTSTA DB 20 DUP（？）TOP EQU LENGTH STA STACK ENDSCODE SEGMENTASSUME CS：CODE，DS：DATA，SS：STACKSTART：MOV DATAMOV DS，AXMOV AX，STACKMOV SS，AXMOV AX，TOPMOV SP，AXMOV CL，0MOV AL，DATA1 ；取数AND AL，AL ；设ZF、SF标志JZ DONECHKSF：JS DONEINC CLADD AL，AL ；左移一位JMP SHORT CHKSFDONE： MOV DATA2，ALMOV DATA3，CLHLTCODE ENDSEND START循环控制方法：循环次数由某一指定条件是否满足来决定例3．多重循环将n个无符号字节数从小到大排序，方法是依此比较相邻两单元的数，若前小后大不交换第一轮比较n-1次，最大数沉底（高地址）第二轮比较n-2次，次大数沉到最大数上面第n-1轮比较完若在某一轮比较时没有出现交换，说明顺序已排好，不必后续比较，故设交换标志AH=1代表不交换，AH=2代表有交换DATA SEGMENTLIST DB 18，6，11，3，1，2，3，9，8，7，6 DB 111，110，99，112，115，114，113，98，96，97 COUNT EQU $-LISTDATA ENDSSTACK SEGMENT STACKSTA DW 10 DUP（？）STACK ENDSCODE SEGMENTASSUME CS:CODE，DS:DATA，SS:STACKSET PROC FARSTART：PUSH DSMOV AX，0PUSH AXMOV AX，DATAMOV DS，AXMOV DX，COUNT-1 ；n-1轮（外循环）EXGO：MOV CX，DX ；每轮次数（内循环）MOV AH，01H ；交换标志MOV BX，OFFSET LIST ；数据块首址INGO： MOV AL，[BX]INC BXCMP AL，[BX]JC NEXT ；数1小，不交换XCHG AL，[BX] ；数1>数2，交换DEC BXXCHG AL，[BX]INC BX ；恢复数据指针MOV AH，02H ；有交换标志NEXT： LOOP INGODEC DXJZ DONEDEC AHJNZ EXGODONE： RETSET ENDPCODE ENDSEND START（四）子程序结构基本要求：① 子程序的开始（入口处）应给予一个标号，结束处有返回指令② 通用子程序要说明入口条件（入口参数）和出口条件（出口参数）③ 调用子程序要注意保护现场和恢复现场调用—返回的堆栈操作：CALL target ；段内SPSP-2，[SP+1，SP] IP，IPIP+disp段间SPSP-2，[SP+1，SP] CS，CSsegSPSP-2，[SP+1，SP] IP，IPoffsetRET ；段内IP [SP+1，SP]，SPSP+2；段间IP [SP+1，SP]，SPSP+2CS [SP+1，SP]，SPSP+2RET n ；如上操作后SPSP+n·子程序入口标号应说明距离属性·对于一个FAR过程，过程初必须先保护程序段前缀中的中断指令INT 20H 的断点地址（DS:0000），它是一个程序正常结束退出的中断处理程序例1．将内存200H单元开始的一个五字节十六进制数显示出来（低位在低地址）DATA SEGMENTORG 200HNUM DB 9AH，78H，56H，34H，12HDATA ENDSSTACK SEGMENTSTA DB 20 DUP（？）TOP EQU LENGTH STASTACK ENDSCODE SEGMENTASSUME CS:CODE，DS:DATA，SS:STACKSTART：MOV AX，DATAMOV DS，AXMOV BX，5MOV AX，STACKMOV SS，AXMOV SP，TOPMOV SI，OFFSET NUMNEXT： MOV DH，[SI+BX-1] ；（不用AL，因调用MOV DL，DH ； display返回时DL→AL）MOV CL，4ROL DL，CLAND DL，0FHCALL DISPLAYMOV DL，DHAND DL，0FHCALL DISPLAYDEC BXJNZ NEXTMOV AX，4C00HINT 21HDISPLAY PROC NEARADD DL，30HCMP DL，3AHJB OKADD DL，07H；（如果DL=3AH，3AH+7=41H是‘A’）OK： MOV AH，02HINT 21HRET。
汇编语言程序
汇编语言程序一、引言汇编语言是一种低级语言，是计算机硬件可以直接理解和执行的一种指令集。
编写汇编语言程序可以实现对计算机硬件的直接控制，具有高效性和灵活性。
本文将介绍汇编语言程序的基本概念、语法结构以及编写方法。
二、汇编语言程序的基本概念1. 汇编语言汇编语言是一种基于计算机硬件指令集的符号化编程语言，用于编写汇编语言程序。
它与机器语言一一对应，可以直接由计算机硬件执行。
2. 汇编语言程序汇编语言程序是用汇编语言编写的具体实现某种功能的程序。
它由一系列指令组成，每条指令都对应着一条机器语言指令。
三、汇编语言程序的语法结构1. 指令格式汇编语言程序的指令由助记符、操作数和注释三个部分组成。
其中，助记符表示某种操作或指令，操作数表示需要操作的数据，注释用于对指令进行解释说明。
2. 寄存器寄存器是汇编语言程序中使用的数据存储单元，可以存储计算过程中的临时数据。
常见的寄存器包括通用寄存器、段寄存器、标志寄存器等。
3. 标号标号用于标识程序中的某个位置，可以作为跳转或循环的目标。
标号的命名需要遵循一定的规则，如以字母、下划线开头，只包含字母、数字、下划线等字符。
四、编写汇编语言程序的方法1. 确定程序的功能和需求在编写汇编语言程序之前，需要明确程序的功能和需求，确定需要实现的具体功能。
2. 设计算法和逻辑根据程序的功能，设计相应的算法和逻辑。
这包括声明和初始化变量、定义数据结构、编写算法等。
3. 编写汇编语言代码根据设计好的算法和逻辑，编写相应的汇编语言代码。
需要注意语法的正确性、指令的合理性，并添加必要的注释以便于他人理解。
4. 进行编译和调试将编写好的汇编语言代码进行编译，并进行调试。
通过调试，可以找出程序中的错误，并进行修复。
5. 执行程序编译和调试完成后，可以将程序加载到计算机上执行。
通过执行程序，可以验证程序的正确性和功能是否满足需求。
五、总结汇编语言程序是一种低级语言，可以直接操作计算机硬件实现某种功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
代码段包含了程序的实际逻辑和执行流程。它由指令构成，每条指令都对应着特定的操作和功能。代码段通常从程序的起始位置开始，按照顺序执行，直到程序结束。
2.4子程序
子程序是一段独立的代码，它可以在程序的不同位置被调用和执行。通常，子程序用于实现一些特定的功能，它可以接受参数，并返回结果。子程序的调用可以提高程序的模块化程度和代码的可复用性。
3.5程序结束
当程序执行完所有的指令后，会进入程序的结束过程。在此过程中，可以进行一些清理工作，如释放内存、关闭文件等。
4.结论
本文介绍了汇编语言程序结构的基本组成部分和执行过程。了解和掌握这些内容对于编写正确和高效的汇编语言程序至关重要。建议读者通过实践和深入学习，进一步掌握汇编语言的细节和高级应用。
3.3代码段执行
代码段是程序的核心部分，它包含了具体的指令和执行流程。程序按照代码段中的指令顺序执行，实现所需的功能和逻辑。
3.4子程序调用和返回
子程序可以在程序的不同位置被调用和执行。当程序执行到子程序调用的指令时，程序会跳转到子程序的入口地址，并执行子程序的代码。子程序执行完毕后，会返回到调用的位置继续执行。
3.汇编语言程序结构的执行过程
了解汇编语言程序结构的执行过程对于理解程序的功能和实现原理至关重要。下面是汇
程序在执行之前需要进行一些初始化操作，如设置寄存器的初始值、内存的分配等。初始化过程通常在文件头部分进行。
3.2数据段初始化
在程序的执行过程中，需要使用到各种数据。数据段初始化的目的是为这些数据分配内存空间，并进行初始化。
汇编语言程序结构
汇编语言是一种底层的机器语言，用于编写计算机程序。它是一种基于指令的编程语言，理解和掌握汇编语言程序结构对于学习计算机体系结构和系统编程至关重要。本文将介绍汇编语言程序的结构和组织，并对各部分的功能进行详细讲解。
1.引言
在开始详细讲述汇编语言程序结构之前，我们需要对汇编语言和其在计算机体系结构中的作用进行简要介绍。
2.汇编语言程序结构的基本组成部分
一个汇编语言程序主要由以下几个部分组成，每个部分都有其特定的功能。
2.1文件头部分
汇编语言程序的文件头部分包含了关于程序的基本信息，如作者、日期、版本等。此外，还可以定义文件的全局性特征，如数据段、代码段等。
2.2数据段
数据段用于定义程序中所需的各种数据，如常量、变量等。这些数据可以是字节、字、双字等不同的数据类型，并在程序运行过程中被程序使用。
