温度变送器工作原理及安装注意事项

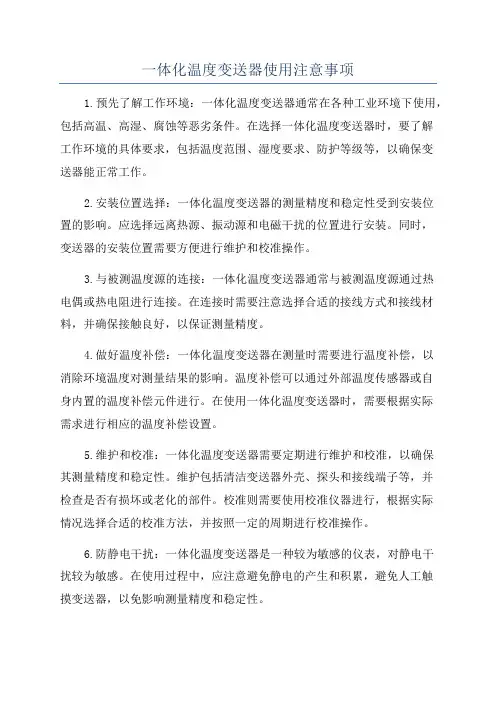

一体化温度变送器使用注意事项
一体化温度变送器使用注意事项1.预先了解工作环境：一体化温度变送器通常在各种工业环境下使用，包括高温、高湿、腐蚀等恶劣条件。
在选择一体化温度变送器时，要了解工作环境的具体要求，包括温度范围、湿度要求、防护等级等，以确保变送器能正常工作。
2.安装位置选择：一体化温度变送器的测量精度和稳定性受到安装位置的影响。
应选择远离热源、振动源和电磁干扰的位置进行安装。
同时，变送器的安装位置需要方便进行维护和校准操作。
3.与被测温度源的连接：一体化温度变送器通常与被测温度源通过热电偶或热电阻进行连接。
在连接时需要注意选择合适的接线方式和接线材料，并确保接触良好，以保证测量精度。
4.做好温度补偿：一体化温度变送器在测量时需要进行温度补偿，以消除环境温度对测量结果的影响。
温度补偿可以通过外部温度传感器或自身内置的温度补偿元件进行。
在使用一体化温度变送器时，需要根据实际需求进行相应的温度补偿设置。
5.维护和校准：一体化温度变送器需要定期进行维护和校准，以确保其测量精度和稳定性。
维护包括清洁变送器外壳、探头和接线端子等，并检查是否有损坏或老化的部件。
校准则需要使用校准仪器进行，根据实际情况选择合适的校准方法，并按照一定的周期进行校准操作。
6.防静电干扰：一体化温度变送器是一种较为敏感的仪表，对静电干扰较为敏感。
在使用过程中，应注意避免静电的产生和积累，避免人工触摸变送器，以免影响测量精度和稳定性。
7.选择合适的供电方式：一体化温度变送器通常需要外部供电，可以选择直流电源或交流电源。
在选择供电方式时，需要根据实际需求及现场条件进行选择，并确保供电的稳定性和可靠性。
8.关注报警功能：一体化温度变送器通常具有报警功能，可以根据设定的温度上下限进行报警。
在使用过程中，需要根据实际需求设置合适的报警参数，并定期检查报警功能的正常运行。
9.注意绝缘和导线选用：一体化温度变送器的输入和输出端子需要良好的绝缘，以防止干扰和泄漏。
在进行接线时，需要选择合适的导线和绝缘材料，并确保接线可靠，杜绝出现导线断路、短路等问题。

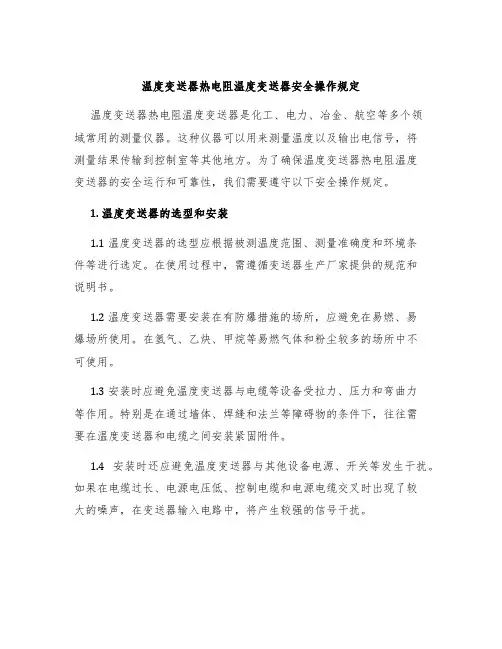

温度变送器热电阻温度变送器安全操作规定
温度变送器热电阻温度变送器安全操作规定温度变送器热电阻温度变送器是化工、电力、冶金、航空等多个领域常用的测量仪器。
这种仪器可以用来测量温度以及输出电信号，将测量结果传输到控制室等其他地方。
为了确保温度变送器热电阻温度变送器的安全运行和可靠性，我们需要遵守以下安全操作规定。
1. 温度变送器的选型和安装1.1 温度变送器的选型应根据被测温度范围、测量准确度和环境条件等进行选定。
在使用过程中，需遵循变送器生产厂家提供的规范和说明书。
1.2 温度变送器需要安装在有防爆措施的场所，应避免在易燃、易爆场所使用。
在氢气、乙炔、甲烷等易燃气体和粉尘较多的场所中不可使用。
1.3 安装时应避免温度变送器与电缆等设备受拉力、压力和弯曲力等作用。
特别是在通过墙体、焊缝和法兰等障碍物的条件下，往往需要在温度变送器和电缆之间安装紧固附件。
1.4 安装时还应避免温度变送器与其他设备电源、开关等发生干扰。
如果在电缆过长、电源电压低、控制电缆和电源电缆交叉时出现了较大的噪声，在变送器输入电路中，将产生较强的信号干扰。
2. 温度变送器的工作环境和保管2.1 温度变送器工作环境应保持干净、清洁。
对于在震动、电磁辐射环境下工作的温度变送器，应特别保持谐振和震动的平稳。
并且遵守变送器生产厂家的操作规定进行使用。
2.2 温度变送器在使用前，应将液体温度剪切标尺、液态色谱和温度管等进行检查，并进行定期校准。
温度变送器使用后，需要进行清洗和防护，确保存放干燥通风的环境中，最好的存放温度为－20°C～＋60°C。
2.3 温度变送器不可敲击、强撞等过度使用，避免长时间暴露在阳光下。
在使用中，特别要注意防潮、防油、防尘、防震。
2.4 温度变送器在使用过程中，如发现出现异常、不能正常使用，应及时停机，进行检查和维修，并且应遵守相应的安全操作规定。
3. 温度变送器的维护3.1 温度变送器的维护应由专业技术人员进行。
在维护前，需对温度变送器系统进行调整和检查。
变送器工作原理
变送器工作原理变送器是一种用于传输和转换信号的重要设备，广泛应用于工业自动化领域。
它的主要作用是将一种形式的信号转换成另一种形式，从而实现不同设备之间的信号传递和匹配。
本文将介绍变送器的工作原理以及其在工业自动化中的应用。
一、变送器的基本原理1. 信号转换变送器主要通过信号转换来实现不同设备之间的通信。
它可以将一种形式的信号（如温度、压力、流量等）转换成标准的电信号（如电流、电压等），以便于在控制系统中进行处理和调节。
2. 信号调节变送器还可以对传感器采集到的信号进行调节，以适应控制系统的要求。
例如，当传感器采集到的信号范围过大或过小时，变送器可以通过增益和偏置的调节来使信号范围符合控制系统的要求。
3. 信号隔离变送器还具有信号隔离的功能，可以将输入信号和输出信号之间进行隔离，避免设备之间的干扰对信号传输和处理产生影响。
二、常见变送器类型及其工作原理1. 温度变送器温度变送器是应用最为广泛的一种变送器。
它通过温度传感器采集到的信号，经过放大和线性化处理后，转换成标准的电流或电压信号，以便于控制系统进行温度的检测、显示和控制。
温度变送器的工作原理主要包括两个方面：- 温度传感器信号采集：温度变送器通常使用热电偶或热敏电阻作为温度传感器，通过采集温度传感器所产生的微小电信号来获取温度值。
- 信号处理和转换：温度传感器采集到的微小电信号需要经过放大、线性化等处理，以提高信号的稳定性和可靠性，并转换成标准的电流或电压信号，以便于控制系统读取和处理。
2. 压力变送器压力变送器是一种将压力信号转换成标准电信号的设备。
它通过压力传感器采集到的压力信号，经过放大、线性化和调节等处理后，转换成标准的电流或电压信号，以便于控制系统进行压力的检测、显示和控制。
压力变送器的工作原理主要包括两个方面：- 压力传感器信号采集：压力变送器通常使用压电传感器或压阻传感器作为压力传感器，通过采集压力传感器所产生的微小电信号来获取压力值。

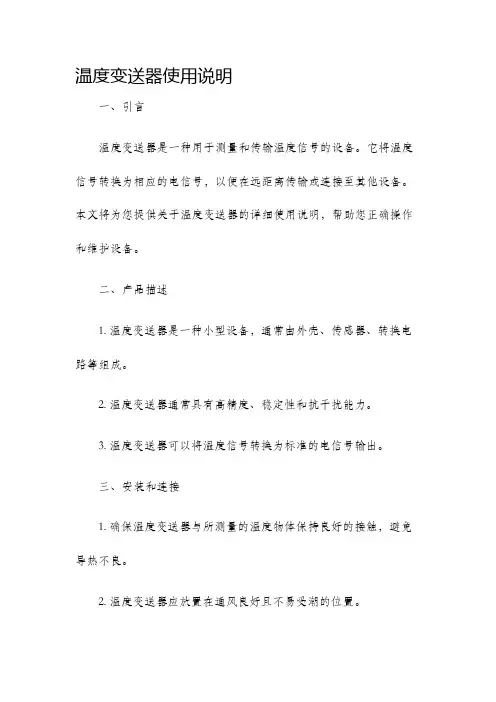

温度变送器使用说明
温度变送器使用说明
一、引言
温度变送器是一种用于测量和传输温度信号的设备。
它将温度信号转换为相应的电信号，以便在远距离传输或连接至其他设备。
本文将为您提供关于温度变送器的详细使用说明，帮助您正确操作和维护设备。
二、产品描述
1. 温度变送器是一种小型设备，通常由外壳、传感器、转换电路等组成。
2. 温度变送器通常具有高精度、稳定性和抗干扰能力。
3. 温度变送器可以将温度信号转换为标准的电信号输出。
三、安装和连接
1. 确保温度变送器与所测量的温度物体保持良好的接触，避免导热不良。
2. 温度变送器应放置在通风良好且不易受潮的位置。
3. 根据所需的安装方式，选择合适的固定方式（如螺纹、法兰等）将温度变送器固定在所需位置。
4. 连接变送器的电气接线务必按照设备上的标记连接，确保正
确性。
四、操作和显示
1. 通电前确认温度变送器连接正常并已正确接线。
2. 使用适当的电源电压给温度变送器供电，一般为DC 24V。
3. 温度变送器通常具有显示屏，可以显示当前测量的温度值。
4. 如需更改温度单位或其他设置，请参考设备说明书进行操作。
五、校准和维护
1. 温度变送器一般在出厂前已校准，但长期使用后可能会出现
偏差。
因此，定期校准很重要。
2. 根据设备说明书或校准工具的指引，进行温度变送器的校准。
3. 温度变送器应定期检查是否有损坏或零件老化的情况，并及
时更换损坏的零部件。
一体化温度变送器工作原理
一体化温度变送器工作原理简介一体化温度变送器是一种先进的工业控制设备，功能主要是将机械测量仪器（如的温度计或热电偶）测量到的温度数据转换成电信号，方便传输和处理。
工作原理一体化温度变送器外观依据实际应用需求设计，通常会有两个接口：输入接口和输出接口。
输入接口主要用于测量环境温度，并将测量的数据转换成标准的电信号（类比信号）。
输出接口用于将已经转换好的电信号输出到处理或控制系统中。
具体来说，一体化温度变送器的工作原理如下：1.温度传感器的电信号输入温度传感器（例如热电偶或者热电阻）将测量到的温度值转换成标准的电信号（通常是50-100 mV）并输入到一体化温度变送器的接口。
2.信号转换一体化温度变送器将输入的电信号转换成符合标准的电信号（如4-20 mA或0-10 V），以便于处理和控制。
3.电隔离与放大为了保证传输和处理的稳定性和精度，一体化温度变送器需要进行电隔离和放大。
电隔离可保证信号传输的稳定性，而放大则可提高信号的精度和范围。
4.输出电信号经过前面的处理，一体化温度变送器已经将原始的电信号转换、隔离和放大，符合标准信号输出（如4-20 mA或者0-10 V），可连接到处理或者控制系统中，进行性能分析或者控制。
应用领域一体化温度变送器适用于各种行业和应用场景。
其中包括：1.制造业在制造业中，一体化温度变送器可广泛应用于测量和控制各种工业设备的温度，如控制炉温、机器运转温度、设备的热保护等。
2.石化行业石油、天然气等石油工业，需要对各种管道、设备以及油气储藏罐进行温度测量和控制。
而一体化温度变送器可以满足各种环境和工作场景下的精度和便携性要求，提高石化生产线的效率和安全性。
3.建筑行业一体化温度变送器可以应用于各种建筑物的温度测量和控制，如空调电力控制、地暖温度控制、风管、放热器等，能够提高建筑物的舒适性和安全性。
结论一体化温度变送器作为一种高效、精确而便携的控制设备，广泛应用于制造业、石化行业、建筑行业等各种领域。
温度变送器作业指导书
温度变送器作业指导书
一、目的：帮助和指导班组有效处理温度变送器故障，对存在的危险进行分析，并采取
相应的安全措施进行规避，以确保作业安全和质量。
二、适用范围：各装置中的温度变送器。
三、工作原理：
温度变送器是与各种热电偶或热电阻配合用，将温度信号或直流毫伏信号转换成0～10mA，4～20mA，或1～5V统一的直流信号输出。
其原理框图如下：
四、作业步骤：
五、常见故障及处理方法：
六、使用工具和劳保要求：
使用的工具：个人工具、万用表、824校验仪、干净抹布或塑料薄膜；
劳保要求：工作服着装，戴好安全帽、护目眼睛和劳保手套（或防酸碱手套）、呼吸器；。
温度变送器工作原理
温度变送器工作原理
温度变送器工作原理是通过将温度信号转化为标准电信号输出的一种仪器。
它主要由传感器、信号调理电路和输出电路组成。
传感器是温度变送器的核心部件，通常采用热敏电阻、热电偶或热电阻等材料制造而成。
传感器与被测温度源接触后，会受到温度的影响，从而产生相应的电信号。
这个电信号称为温度信号。
温度变送器将温度信号输入信号调理电路中进行处理。
信号调理电路主要包括放大电路、滤波电路和线性化电路等。
其中，放大电路用来增大温度信号的幅度，使其能够被后续电路正常工作；滤波电路用来消除温度信号中的噪声干扰，提高信号的稳定性和可靠性；线性化电路则用来将非线性的温度信号转化为线性的电信号输出。
经过信号调理电路的处理后，温度信号被转化为标准电信号，一般为4-20mA或0-10V等。
这个标准电信号可以被数字显示
仪表、PLC或DCS等设备读取并做进一步的处理。
最后，经过输出电路的放大、隔离和滤波等处理，标准电信号被转化为最终的输出信号，供用户使用。
总结来说，温度变送器工作原理是通过传感器将温度信号转化为电信号，经过信号调理电路处理后，输出标准电信号，最终由输出电路转化为可用的信号输出。
WBS系列温度变送器安装使用说明书
WBS系列一体化温度变送器安装使用说明书开封开仪自动化仪表有限公司1 概述WBS系列温度变送器（以下简称仪表）是我公司于国内首家研制出来，85年投放市场至今已历经20多年持续完善和改进的产品，在国内首先实现了传感器与变送电路一体化结构。
它以热电阻或热电偶作为温度敏感元件，采用专用电路模块，就地把敏感元件的信号转换成与温度呈线性的标准电流，用一般铜导线即可传输，不仅节少了贵重的补偿线或电缆，而且有信号传递失真小，抗干扰能力强，可进行远距离传输等优点。
能非常方便的与各种二次仪表或计算机系统配套，实现温度的测量与控制。
用途该仪表适用于工业领域，管道、容器中的介质温度，或其它气体、液体的温度、炉膛温度的检测。
防护类型a. 普通型：具有防水、防尘性能，可用于室内或室外安装，IP65。
b. 防爆型：经国家级仪器仪表防爆安全监督检验站（NEPSI）审查防爆安全性能符合、、标准规定的有关要求，防爆标志为 ExdⅡBT4~T6（隔爆型）合格证号GYB05673 ，ExiaⅡCT4~T6（本质安全型）合格证号 GYB05674本安型在防爆场合安装，需和经防爆检验站验单位认证的安全栅配套方可使用于现场存在ⅡC级以下的爆炸性气体混合物的场所。
仪表的指示方式a. 无指示：只输出与温度呈线性的标准电流。
b. 数字表头指示：除输出功能外，仪表还具有液晶数字显示器，指示当前所测温度值，指示单位℃。
c. 指针表头指示：除输出功能外，仪表用指针表头指示输出的电流信号值，指示量程的0~100%。
型号规格分类a. 型号分类（表1）表1b.2 主要技术参数量程与分度号（表2）注：与防爆产品接触的介质温度不能超过其温度组别的规定，见表3偏差参数：（1）基本误差：±%（用Pt100传感器）±%（用热电偶传感器）±% 协议定货（基本误差是传感器误差与转换电路误差的合成）（2）电源变化附加误差＜%／10V（3）负载电阻变化附加误差：24V供电，负载从100Ω变到500Ω，输出变化＜%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
温度变送器工作原理及安装注意事项
工作原理：
温度电流变送器是把温度传感器的信号转变为电流信号，连接到二次仪表上，从而显示出对应的温度。
温度变送器采用热电偶、热电阻作为测温元件，从测温元件输出信号送到变送器模块，经过稳压滤波、运算放大、非线性校正、V/I转换、恒流及反向保护等电路处理后，转换成与温度成线性关系的4〜20mA电流信号输出。
安装要求：
1、安装前，检查配件是否齐全，紧固件有无松动,将天线拧紧。
2、安装时，注意轻拿轻放，切勿敲、摔。
将天线拧紧后即可正常工作
3、安装后，加电后，禁止非操作人员打开前盖，如操作人员误操作后，严禁保存，断电后重新开启即可。
主要产生误差的原因：
被测介质温度升高或者降低时变送器输出没有变化，这种情况大多是温度变送器密封的问题，可能是由于温度变送器没有密封好或者是在焊接的时候不小心将传感器焊了个小洞，这种情况一般需要更换变送器外壳才能解决。
输出信号不稳定，这种原因是温度源本事的原因，温度源本事就是一个不稳定的温度，如果是仪表显示不稳定，那就是仪表
的抗干扰能力不强的原因。
变送器输出误差大，这种情况原因就比较多，可能是选用的温度变送器的电阻丝不对导致量程错误，也有可以能是变送器出厂的时候没有标定好。
