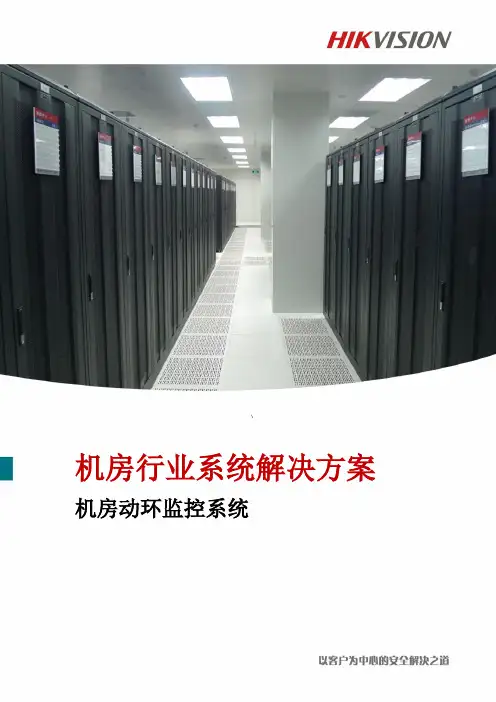

iVMS-8800—机房动环监控系统解决方案-1

机房行业系统解决方案机房动环监控系统目录第1章背景与需求 (5)1.1项目背景 (5)1.2需求分析 (6)第2章设计思路 (7)2.1设计原则 (7)2.2整体思路 (8)2.3设计依据 (9)2.4设计意义 (9)第3章系统总体设计 (11)3.1监控系统结构 (11)3.2系统组成 (12)3.2.1机房前端系统 (12)3.2.2传输网络 (12)3.2.3监控中心 (12)3.3功能设计 (12)第4章机房前端系统设计 (15)4.1机房概述 (15)4.2机房监控系统概述 (15)4.3机房典型构架 (16)4.4视频监控子系统 (16)4.4.1监控点分布 (17)4.4.2摄像机选型 (18)4.4.3视频处理单元 (18)4.5动力环境监测子系统 (19)4.5.1环境数据处理单元 (19)4.5.2温湿度传感器 (20)4.5.3水浸传感器 (22)4.5.4供配电系统 (23)4.5.5 UPS监测系统 (24)4.6安全防范子系统 (25)4.6.1红外对射 (25)4.6.2电子围栏 (27)4.6.3红外双鉴 (28)4.6.4玻璃破碎探测器 (29)4.7火灾报警子系统 (30)4.8门禁子系统 (31)4.9空调控制子系统 (33)4.9.1精密空调控制 (33)4.9.2舒适性空调控制 (34)4.10语音对讲子系统 (35)4.11智能控制子系统 (36)4.12传输子系统 (37)4.12.1网络交换机 (37)4.13机房保障子系统 (38)4.13.1抗干扰 (38)4.13.2供电电源 (38)4.13.3组屏与布线 (39)第5章传输网络设计 (40)5.1光纤直联方式 (40)5.2带宽租用VPN专网 (40)5.3传输方式综述 (40)第6章监控中心设计 (42)6.1监控中心系统组成 (42)6.1.1监控中心系统 (42)6.2服务器管理系统 (43)6.2.1服务器 (43)6.2.2工作站 (44)6.3存储系统 (44)6.3.1 CVR存储模式 (45)6.3.2存储配置 (46)6.4解码系统 (48)6.4.1解码器 (48)6.4.2视频综合平台 (49)6.5显示系统 (52)6.5.1产品介绍 (52)6.5.2主要功能 (53)6.6网络系统 (56)6.6.1主干交换机 (56)6.6.2防火墙 (57)6.7保障系统 (58)6.7.1视频质量诊断系统 (58)6.7.2时间同步装置 (61)6.7.3短信/彩信报警模块 (62)第7章平台软件设计 (63)7.1平台总体架构 (63)7.1.1基础平台层 (64)7.1.2平台服务层 (64)7.1.3业务层 (64)7.1.4应用层 (64)7.2平台关键技术 (64)7.2.1中间件技术 (65)7.2.2构架/构件技术 (65)7.2.3工作流技术 (65)7.2.4 XML和Web Services技术 (66)7.3平台模块 (66)7.4平台功能 (67)7.4.1通用业务功能 (67)7.4.2基础管理功能 (72)7.4.3扩展业务功能 (76)7.5平台运行环境 (78)7.5.1硬件环境 (78)7.5.2软件环境 (79)7.6平台性能指标 (80)第1章背景与需求1.1项目背景随着计算机技术的发展和普及，计算机系统数量与日俱增，其配套的环境设备也日益增多，机房已成为各大单位的重要组成部分。

机房的环境设备（供配电、UPS、空调、消防、保安等）必须时时刻刻为计算机系统提供正常的运行环境。

一旦机房环境设备出现故障，就会影响到计算机系统的运行，对数据传输、存储及系统运行的可靠性构成威胁，如事故严重又不能及时处理，就可能损坏硬件设备，造成严重后果。

对于银行，证券，海关，邮局等需要实时交换数据的单位的机房，机房管理更为重要，一旦系统发生故障，造成的经济损失更是不可估量。

目前许多机房的管理人员不得不采用24小时专人值班，定时巡查机房环境设备，这样不仅加重了管理人员的负担，而且更多的时候，不能及时排除故障，对事故发生的时间及责任也无科学的管理。

尤其目前国内普遍缺乏机房环境设备的专业管理人员，在许多地方的机房不得不安排软件人员或者不太懂机房设备管理甚至根本不懂机房设备维护的人员值班，这对机房的安全运行无疑又是一个不利因素。

海康威视机房综合监控系统实现了在对机房设备的运行状态、温度、湿度、洁净度、供电的电压、电流、频率、功率、配电系统的开关状态、测漏系统等进行实时监控并记录历史数据，同时将机房设备的工作状态进行实时的视频监控，实现对机房五遥（遥测、遥信、遥控、遥调，遥视）的管理功能，使机房监控达到无人或少人值守，减轻了机房维护人员负担，提高了系统的可靠性，满足了“集中监控、集中维护、集中管理”的维护管理目标要求，具有实时监控设备以及预期故障发生、迅速排除故障、记录和处理相关数据、进行综合管理等多重功能，从而实现集中维护，集中管理，为机房科学高效的管理和安全运营提供有力的保证。

1.2需求分析根据我们对机房监控系统现状的分析，我们需要建立一套适应机房系统整体需求的现代化综合监控系统，对运行、业务、设备等进行统一、集中管理，需要实现以下目标：1)集中统一管理所辖机房的视频监控系统；2)集中统一管理所辖机房的环境监测系统；3)集中统一管理所辖机房的空调监测和控制系统；4)集中统一管理所辖机房的市电监测和UPS监测系统；5)集中统一管理所辖机房的安全防范、火灾报警系统；6)通过机房智能视频服务器对重要区域的视频进行智能分析；7)通过机房处理单元及平台软件，各子系统之间可以设置相关的联动；8)通过平台软件可远程控制门禁、照明和空调通风系统。

第2章设计思路2.1设计原则随着信息技术的飞速发展，新技术不断涌现。

机房综合监控系统，必须是高性能、可扩展的计算机网络体系结构，以便支持今后不断更新和升级的需要，从而保护投资。

同时本方案以满足实际应用为出发点，设计时主要遵循以下原则：●安全性机房综合监控系统的建设需要融合以往建设经验，结合机房系统的具体应用需求，使用具有成熟应用实践的软件平台架构确保系统的健壮性，选用具备高可靠性、高安全性，具有数万小时平均无故障时间的设备，同时为关键设备、关键部件设计冗余备份。

建立健全系统安全稳定运行保障机制、建设系统运行故障预案，全方位多角度保障系统的顺利运行。

●可靠性系统可靠性是系统长期稳定运行的基石，只有可靠的系统，才能发挥有效的作用。

本方案从系统设计理念到系统架构的设计，再到产品选型，都将持续秉承系统可靠性原则，均采用成熟的技术，具备较高的可靠性、较强的容错能力、良好的恢复能力及防雷抗强电干扰能力。

同时系统的使用不能影响机房被监控电气设备的正常运行。

●先进性在投资费用许可的情况下，系统采用当今先进的技术和设备，一方面能反映系统所具有的先进水平，包括先进的传输技术、图像编码压缩技术、视频智能分析技术、存储技术、控制技术，另一方面使系统具有强大的发展潜力，设备选型与技术发展相吻合，能保障系统的技术寿命及后期升级的可延续性。

●扩展性系统应充分考虑扩展性，采用标准化设计，严格遵循相关技术的国际、国内和行业标准，确保系统之间的透明性和互通互联，并充分考虑与其它系统的连接；在设计和设备选型时，科学预测未来扩容需求，进行余量设计，设备采用模块化结构，便于系统扩容、升级。

系统加入新建机房时，只需配置机房系统设备、建立和上级调度的连接，在管理平台做相应配置即可，软硬件无须做大的改动。

易管理性、易维护性系统采用全中文、图形化软件实现整个监控系统管理与维护，人机对话界面清晰、简洁、友好，操控简便、灵活，便于监控和配置；采用稳定易用的硬件和软件，完全不需借助任何专用维护工具，既降低了对管理人员进行专业知识的培训费用，又节省了日常频繁地维护费用。

2.2整体思路1)机房综合监控系统集硬件、软件、网络于一体，采用开放标准的无人值守机房专用平台软件iVMS-8800；2)支持机房前端/区域监控平台的两级结构或机房/多级监控平台的两级以上联网结构，方便扩容；3)利用机房处理单元对机房的视频监控、动力监测、环境监测、安全防范、火灾报警、门禁等子系统进行整合并进行统一管理；4)为了适应用户的需求，系统需从视频的采集、压缩编码、存储到显示各个环节都支持高清，实现了真正的高清；5)为了及时发现监控画面中的异常情况，最大限度地降低误报和漏报现象，系统中需引入智能分析技术；6)为了便于统一管理，多级平台和机房系统的所有设备均采用统一命名和统一编码；7)系统通信即可以利用机房联网系统已有综合数据网，也可以利用Internet互联网进行数据通讯；8)监控中心、MIS用户均可对现场进行监控，并能够随时对资料进行检索和查阅，从而掌握现场运行情况；9)用户通过C/S、B/S方式模式对现场进行监控，C/S方式功能强大，需要安装软件；B/S方式操作方便，直接采用浏览器访问；10)平台软件按照业务需求对监控资源进行逻辑划分，按照用户等级进行授权，并根据不同授权获得相应信息，而无需额外建设投资。

2.3设计依据●《MPEG4视音频编解码标准—视听对象的编码》ISO/IEC14496-2●《视音频编解码标准》ITU-T H.264●《音频编解码标准》ITU-T G.711●《远动终端设备》GB/T13729-2002●《电子信息系统机房设计规范》GB50174-2008●《循环式远动规约》DL 451-91●《电线电缆识别标志方法》GB/T6995●《全介质自承式光缆》YD/T 980-1998●《民用建筑电气设计规范》JGJ/T16-92●《安全防范工程程序与要求》GA/T75-94●《民用闭路电视系统工程技术规范》GB50198-94●《建筑设计防火规范》GBJ16-87●《中华人民共和国公共安全行业标准》GA38-94●《安全防范系统验收规则》GA308-2001●《入侵探测器通用技术条件》GB10408.1-89●《防盗报警控制器通用技术条件》GB12663-90●《报警图像信号有线传输装置》GB/T16677-19962.4设计意义1)机房综合监控系统的应用实现了监控中心对直属机房的集中管理，通过系统可以了解任意机房的情况，满足全方位管理的需要；2)机房综合监控系统整合了视频监控、环境监测、动力监测和安全防范等子系统，做到多系统的综合监控、集中管理，提高了系统的高效性，降低了系统的管理成本；3)机房综合监控系统作为无人值守机房安全生产运行不可缺少的辅助技术措施，对机房环境状况、设备运行状况、现场安全状况等实现实时监视，提高无人值守机房安全生产和运行管理的水平；4)机房综合监控系统针对机房少人或无人值守运行模式，可作为远方操作监视以及设备巡视的辅助手段；5)机房综合监控系统可通过语言对讲功能可对前方机房人员进行远程指导，并对发生事故原因和事故处理过程提供图像资料；6)机房综合监控系统作为生产管理信息系统的一个应用，领导和专业管理人员在日常的生产管理工作中可直接根据现场的情况进行研究分析；7)机房综合监控系统可作为现场安全作业督查、控制的辅助手段；8)机房综合监控系统可作为对外交流参观、介绍公司装备情况的平台。
