细集料密度试验检测记录表(容量瓶法)
17-细集料试验记录表
毛体积相对密度
砂当量％
毛体积密度g/cm3
吸水率（烘干）％
砂当量均值％
吸水率（饱和）％
含泥量
试验次数
1
2
泥块含量
试验次数
1
2
试验前试样烘干质量g
1.18mm筛上烘干质量g
试验后试样烘干质量g
试验后试样烘干质量g
含泥量%
泥块含量%
含泥量均值%
泥块含量均值%
备注
试验：记录：
振实状态
表观相对密度g/cm3
试验次数
1
2
1
2
表观密度g/cm3
容量筒和试样总质量kg
坍落筒法
试验次数
1
2
均值
松方密度kg/m3
水温℃
松方密度均值kg/m3
饱和面干试样质量g
空隙率％
饱和面干试样水瓶总质量g
砂当量
试验次数
1
2
水和瓶总质量g
试筒中集料沉淀物高度mm
烘干试样质量g
饱和面干相对密度
试筒中絮状物和沉淀物高度mm
细集料试验记录表
委托单位：合同号：试验编号：
工程名称
委托（取样）ห้องสมุดไป่ตู้号
工程用途
试验日期
集料种类规格
集料产地
主要设备编号
试验方法
网
篮
法
试验次数
1
2
均值
松方密度、空隙率、间隙率
水温℃
水温℃
容量筒水及玻璃板总质量g
容量筒和玻璃板质量g
试筒体积cm3
试样烘干质量g
水、瓶总质量g
试样、水及瓶质量g
试验方法
堆积状态
实验一：细集料的表观密度试验
实验一：细集料的表观密度试验一、实验目的用容量瓶法测定细集料(天然砂、石屑、机制砂)在23℃时对水的表观相对密度和表观密度。
本方法适用于含有少量大于2.36㎜部分的细集料。
二、试验原理表观密度(视密度)是指在规定条件（105℃±5℃烘干至恒重下），单位体积(含材料的实体矿物成分及闭口孔隙体积)物质颗粒的干质量。
表观密度以ρ表示。
ns sV V m +=ρ式中，ρ ——细集料的表观密度(g ／㎝3)； s m ——矿质实体质量(g)； s V ——矿质实体体积（㎝3）；n V ——矿质实体闭口孔隙体积（㎝3）。
三、预习要求1、理解表观密度概念，了解试验原理。
2、了解试验仪器的用法，掌握细集料的表观密度试验方法。
四、实验仪器1、天平：称量1㎏，感量不大于1g 。
2、容量瓶：500mL 。
3、烘箱：能控温在105℃±5℃。
4、烧杯：500mL 。
5、洁净水。
6、其它：干燥器、浅盘、铝制料勺、温度汁等。
五、实验内容1、将缩分至650g 左右的试样在温度为105℃±5℃的烘箱中烘干至恒重，并在干燥器内冷却至室温，分成两份备用。
2、称取烘干的试样约300g(m 0)，装入盛有半瓶洁净水的容量瓶中。
3、摇转容量瓶，使试样在已保温至23℃±1.7℃的水中充分搅动以排除气泡，塞紧瓶塞，在恒温条件下静置24h 左右，然后用滴管添水，使水面与瓶颈刻度线平齐，再塞紧瓶塞，擦干瓶外水分.称其总质量(m 2)。
4、倒出瓶中的水和试样，将瓶的内外表面洗净，再向瓶内注入同样温度的洁净水(温差不超过2℃)至瓶颈刻度线，塞紧瓶塞，擦干瓶外水分，称其总质量(m 1)。
5、计算细集料的表观相对密度按式(1-1)计算至小数点后3位。
γa =012m m m m +- （1-1）式中：γa ——集料的表观相对密度，无量纲； m 0——集料的烘干质量(g)； m 1——水及容量瓶的总质量(g)；m 2——试样、水、瓶及容量瓶的总质量(g)。
容量瓶法

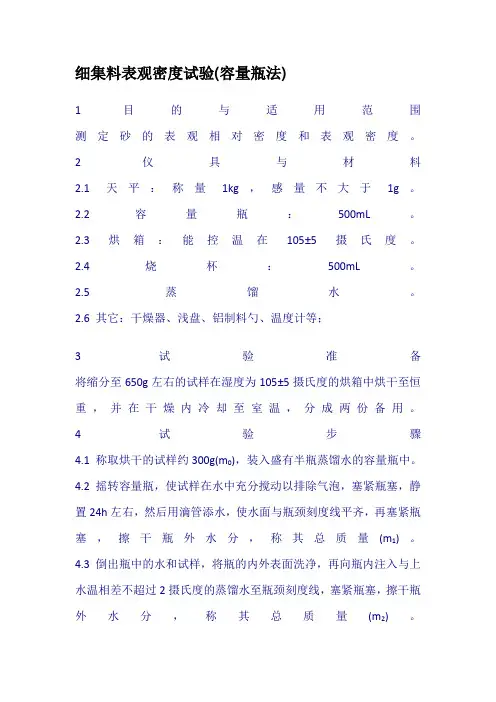

细集料表观密度试验(容量瓶法)1 目的与适用范围测定砂的表观相对密度和表观密度。
2 仪具与材料2.1 天平：称量1kg，感量不大于1g。
2.2 容量瓶：500mL。
2.3 烘箱：能控温在105±5摄氏度。
2.4 烧杯：500mL。
2.5 蒸馏水。
2.6 其它：干燥器、浅盘、铝制料勺、温度计等；3 试验准备将缩分至650g左右的试样在湿度为105±5摄氏度的烘箱中烘干至恒重，并在干燥内冷却至室温，分成两份备用。
4 试验步骤4.1 称取烘干的试样约300g(m0)，装入盛有半瓶蒸馏水的容量瓶中。
4.2 摇转容量瓶，使试样在水中充分搅动以排除气泡，塞紧瓶塞，静置24h左右，然后用滴管添水，使水面与瓶颈刻度线平齐，再塞紧瓶塞，擦干瓶外水分，称其总质量(m1)。
4.3 倒出瓶中的水和试样，将瓶的内外表面洗净，再向瓶内注入与上水温相差不超过2摄氏度的蒸馏水至瓶颈刻度线，塞紧瓶塞，擦干瓶外水分，称其总质量(m2)。
注：在砂的表观密度试验过程中应测量并控制水的湿度，试验的各项称量可以在15~25摄氏度的温度范围内进行。
但从试样加水静置的最后2h起直至试验结束，其温度相差不应超过2摄氏度。
5 计算5.1 砂的表观相对密度按式(1)计算至小数点后3位。
γa=m0(m0+m1-m2)式中：γa--砂的表观相对密度，无量纲；m0--试样的烘干质量，g；m1--水及容量瓶总质量，g; m2--试样、水及容量瓶总质量，g。
5.2 表观密度ρa按式(2)计算，准确至小数点后3位。
ρa=γa*ρT或ρa=(γa-αt)*ρw 式中：ρa--砂的表观密度，g/cm3；ρw--水在4摄氏度时的密度，1000kg/m3；αt--试验时的水温对水的密度影响的修正系数，按表1取用；ρT--试验温度T时水的密度，按表1取用，g/cm3。
不同水温时水的密度ρT及水温修正系数αT表1以两次平行试验结果的算术平均值作为测定值，如两次结果之差值大于0.01g/cm3时，应重新取样进行试验。

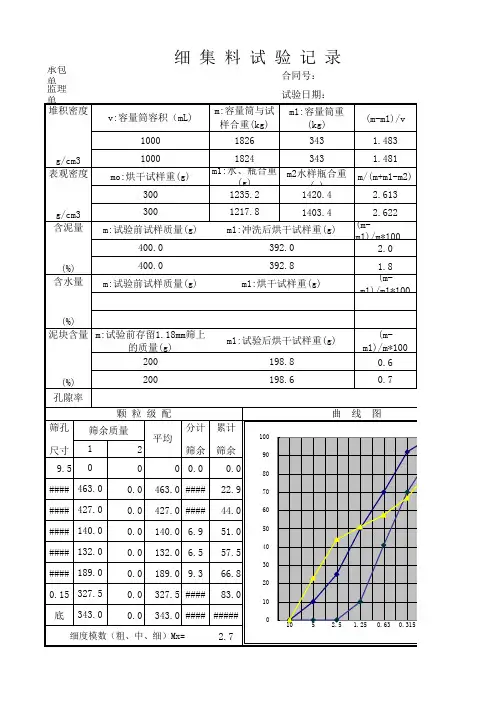

细集料试验记录
平均值 2.618
大于 结果差不 2500kg/c 超过0.01
平均值 1.9
平均值
两次结果
结果差不 超过0.5
的差值不 <C30<5
C30C60<2
0.0
结果差不 超过1
平均值 0.7
两次结果
结果差不 超过0.4
的差值不 ＜C30＜2
C30C60<1
≥C60<1 ≥C60<0
图 2021.5
准确至 0.5g
1.8 (mm1)/m1*100
(%) 泥块含量 m:试验前存留1.18mm筛上
的质量(g)
200
m1:试验后烘干试样重(g) 198.8
(mm1)/m*100
0.6
(%)
200
孔隙率
198.6
0.7
颗粒级配
筛孔 筛余质量
分计 累计
平均
100
尺寸 1
2
筛余 筛余
90
9.5 0
0
0 0.0 0.0
80
承包 单监理 单 堆积密度
g/cm3 表观密度
g/cm3 含泥量
(%) 含水量
细集料试验记录
合同号：
v:容量筒容积（mL) 1000
试验日期：
m:容量筒与试 m1:容量筒重
样合重(kg)
(kg)
1826
343
(m-m1)/v 1.483
1000 mo:烘干试样重(g)
300
1824 m1:水、瓶合重
(g) 1235.2
343
m2水样瓶合重 (g)
1420.4
1.481 m/(m+m1-m2)
细集料试验记录(模板)
紧装密度（kg/m³）
单个值
平均值
单个值
平均值
备注：
校核：试验：
细集料试验记录
管理编号:XXXXXXX共页第页
样品编号
品种规格
送检日期
检验标准
试验编号
使用部位
试验日期
□JTG E42-2005
□
检验仪
器设备
7.坚固性试验日期：
粒级范围
各粒级试样试验前烘干质量
各粒级试样试验后烘干质量
各粒级在原试样总量中所占百分率％
细集料试验记录
管理编号: XXXXXX共页第页
样品编号
品种规格
送检日期
检验标准
试验编号
使用部位
试验日期
□JTG E42-2005
□
检验仪
器设备
□
1．颗粒级配（方孔筛）□干筛法□水洗法试验日期：
次数
筛孔径mm
9.5
4.75
2.36
1.18
0.6
0.3
0.15
0.075
筛 底
1
筛余量g
分计筛余%
累计筛余%
11.轻物质含量试验日期：
次数
试验前试样干质量（g）
烧杯质量（g）
烘干轻物质与烧杯总质量（g）
轻物质含量（%）
平均值（%）
12.三氧化硫含量试验日期：
定量试验
次数
试样质量（g）
坩埚质量（g）
坩埚和灰化物总质量（g）
换算系数
SO3含量（%）
平均值（%）
定性试验
试样质量（g）
滤液加盐酸、氯化钡后静置一昼夜
烘干试样质量(g)
吸水率(%)
细集料表观密度试验
细集料表观密度试验（容量瓶法）一、试验目的及适用范围测定沙的表观相对密度和表观密度。
沙的表观密度是沙单位体积（含材料的实体矿物成分及闭口孔隙体积）物质颗粒的干质量，为空隙率计算和水泥混凝土配合比设计提供数据。
表观相对密度是表观密度与同温度水的密度之比。
二、仪器设备天平（或电子秤）、容量瓶（500ML）、烘箱、（能使温度控制在105±5°C）、烧杯（500ML）、蒸馏水、其他器材（干燥器、浅盘、铝制料勺、温度计等）三、试样制备将缩分至650克左右的式样在温度为105±5°C的烘箱中烘干至恒量，并在干燥器内冷却至室温，分成两份备用。
四、试验步骤（1）、称取烘干的试样约300`克（M0），装入盛有半瓶蒸馏水的容量瓶中。
（2）、摇转容量瓶，使试样在已保温至23±1°C的水中充分搅动以排除气泡，塞紧瓶塞，静置24小时左右，然后用滴管添水，水面与瓶颈刻度线齐平，再塞紧瓶塞，檫干净瓶外水分，称其总质量（M2）。
（3）、倒出瓶中的水和试样，将瓶的内外表面洗净，在向瓶内注入与上水温相差不超过2°C的蒸馏水至瓶颈刻度线，塞紧瓶塞，擦干瓶外水分，称其总质量（M1）。
注：在沙的表观密度试验过程中应测量并控制水的温度，试验的各项称量可以在15-25°C 的温度范围内进行。
但从试样加水静置的最后两个小时起直至试验结束，其温度相差不应该超过2°C。
五、试验结果计算整理（1）、细集料的表观相对密度按式计算，准确至小数点后3位。
Ra=M0/(M0+M1-M2)Ra——细集料的表观相对密度，无量纲；M0——式样的烘干质量（克）；M1——水及容量瓶的总质量（克）；M2——试样、水和容量瓶的总质量（克）。
（2）、表观密度ρa按式计算，准确至小水点后3位。
ρa= Ra*ρt 或ρa= （Ra-аt）*ρwρa——细集料的表观密度（克/立方厘米）ρt——试验温度t时水的密度（克/立方厘米）ρw——水在4°C时的密度值（1000kg/m3）аt___-试验时的水温对水的密度的修正系数。
沥青混合料用细集料检验原始记录
公式计算
密度
ra=m0/m0+m1-m2
含泥量
Qn=m0-m1/m0 ×100
备注
审核：复核：试验：
沥青混合料用细集料检验原始记录
试验编号： 试验日期：
规格型号
样品数量
委托日期
检测设备
试验环境
检测方法
细集料密度试验（容量瓶法）
试验项目
试样的烘干质量（g）（m0)
水及容量瓶总质量（g）（m1)
试样水及容量瓶总质量（g）（m2)
表观相对密度
1
2
密度平均值
含泥量
序号
试验前烘干试样试样质量（g）m0
试验前烘干试样试样质量（g）m1
含泥量Qn（%）
1
2
含泥量平均值
序号
烘干试样质量（g）
水洗后烘干质量（g）
<0.075mm颗粒含量（%）
筛孔尺寸（mm）
9.5
4.75
2.36
1.18
0.6
0.3
0.15
0.075
筛底
1
筛上重（g）
累计筛余率（％）
通过百分率（％）
筛上重（g）
累计筛余率（％）
通过百分率（％）
<0.075mm颗粒含量平均值
细集料表观密度试验
细集料表观密度试验(容量瓶法)(T 0328—2005)一、目的与适用范围用容量瓶法测定细集料(天然砂、石屑、机制砂)在23℃时对水的表观相对密度和表观密度。
本方法适用于含有少量大于2.36㎜部分的细集料。
二、仪具与材料1、天平：称量1㎏，感量不大于1g。
2、容量瓶：500mL。
3、烘箱：能控温在105℃±5℃。
4、烧杯：500mL。
5、洁净水。
6、其它：干燥器、浅盘、铝制料勺、温度汁等。
三、试验准备将缩分至650g左右的试样在温度为105℃±5℃的烘箱中烘干至恒重，并在干燥器内冷却至室温，分成两份备用。
四、试验步骤1、称取烘干的试样约300g(m0)，装入盛有半瓶洁净水的容量瓶中。
2、摇转容量瓶，使试样在已保温至23℃±1.7℃的水中充分搅动以排除气泡，塞紧瓶塞，在恒温条件下静置24h 左右，然后用滴管添水，使水面与瓶颈刻度线平齐，再塞紧瓶塞，擦干瓶外水分.称其总质量(m 2)。
3、倒出瓶中的水和试样，将瓶的内外表面洗净，再向瓶内注入同样温度的洁净水(温差不超过2℃)至瓶颈刻度线，塞紧瓶塞，擦干瓶外水分，称其总质量(m 1)。
注：在砂的表现密度试验过程中应测量并控制水的温度，试验期间的温差不得超超过1℃。
五、计算1、细集料的表观相对密度按式(1)计算至小数点后3位。
γa =0012m m m m +- （1）式中：γa ——集料的表观相对密度，无量纲；m 0——集料的烘干质量(g)；m 1——水及容量瓶的总质量(g)；m 2——试样、水、瓶及容量瓶的总质量(g)。
2、表观密度按式(2)计算，精确至小数点后3位。
ρa =γa ⨯ρT 或 ρa =（γa -αT ）⨯ρw （2）式中：ρa ——细集料的表观密度(g ／㎝3)；ρw ——水在4℃时的密度(g ／㎝3)；αT ——试验时的水温对水密度影响的修正系数；ρT ——试验温度T 时水的密度(g ／㎝3)。
六、报告以两次平行试验结果的算术平均值作为测定值，如两次结果之差值大于0.01g／㎝3时，应重新取样进行试验。
