石材幕墙干挂做法
外墙干挂石材幕墙施工工法
外墙干挂石材幕墙施工工法引言：外墙干挂石材幕墙施工工法是一种常用于建筑外墙装饰的施工方法，其以石材作为装饰材料，并通过干挂系统固定在建筑物外墙上。
本文将介绍外墙干挂石材幕墙的施工工法步骤和关键技术要点。
一、施工前准备工作1. 设计准备：施工前需要根据设计图纸和规范要求，确定石材的规格、种类和颜色等。
2. 材料准备：准备好所需的石材板材、背面固定件、角铁、膨胀螺栓等材料，并进行质量检查。
3. 人员组织：确定施工队伍和各工种人员，明确工作任务和责任。
4. 器材准备：准备好所需的施工工具和设备，如起重机械、吊篮、搬运工具等。
二、施工工艺步骤1. 外墙准备：对建筑外墙进行检查和修复，确保墙体平整、结实，并清除墙面上的浮灰、油污等杂质。
2. 安装抗裂网格布：根据设计要求，在外墙上铺设抗裂网格布，并用膨胀螺栓进行固定，以增加整体抗裂性能。
3. 安装角铁：在墙角位置固定角铁，用于承接干挂石材板材的重量和力学作用。
4. 制作和安装辅助结构：根据设计要求，制作并安装干挂石材板材的辅助结构，包括横向承重构件、纵向连接构件等。
5. 安装石材板材：将石材板材按照设计要求和干挂系统的安装方法进行平整、垂直、水平的安装，辅助结构与石材板材的固定通过特殊的夹具等材料进行连接。
6. 进行质量检查：在石材板材安装完毕后进行检查，确保石材的垂直度、水平度、表面无明显缺陷等。
7. 工程验收：按照监理要求和相关规范进行施工质量验收，确保工程符合质量要求。
三、关键技术要点1. 板材选择：根据建筑物的设计风格和要求，选择适合的石材板材，考虑其质量、颜色、纹理和保温等性能。
2. 干挂系统选择：根据石材板材的种类和规格，合理选择适合的干挂系统，包括固定件、连接件等。
3. 施工平整度控制：在施工过程中，要注意控制墙面的平整度，确保石材板材的平整、垂直安装。
4. 承重结构设计：根据石材板材的重量和外墙的承重能力，合理设计和安装承重结构，确保干挂石材幕墙的安全稳定。
（外墙干挂石材）幕墙施工工法
高层建筑外墙干挂石材幕墙施工工法1、工法特点1、板材之间独立受力独立安装，独立更换，节点做法灵活。
2、连接可靠，对石板的消弱较小，减少连接部位石材局部破坏，使石材面板有较高的抗震能力。
3、可准确控制石材表面与龙骨的间距，确保石材幕墙表面平整。
4、工厂化施工程度高，板材上墙后调整工作量少。
5、不受外立面尺寸的限制，亦可达到石材装修要求，装修灵活。
二、适用范围“干挂”工艺，一般多用于钢筋混凝土结构，非抗震设计或抗震设防烈度不大于7度的工业与民用建筑石材幕墙工程施工。
不宜用于砖墙和轻型、加气混凝土墙。
三、工艺原理“干挂”工艺的原理是直接在板材上打孔并通过固定的在结构物上的预埋件和与其相连的金属挂件，悬挂饰面板材，使分散的板材之间相互连接为一体，成为结构体外的一层装饰面。
这种工艺在石材背面不需要灌注砂浆或细石混凝土，而是靠连接件、锚固预埋件基本的强度承受饰面传递过来的外力，在石板材与墙体间形成一定宽度的空气层。
4、工艺流程及操作要点吊篮安装后置预埋件安装石材切槽测量放线保温材料施工装配组件型钢骨架安装现场排号石材饰面板安装板缝耐候密封胶隐蔽验收刷防锈漆板面清理、验收安装质量检查胶缝质量检查吊篮拆除施工准备隐蔽验收刷防锈漆1、施工工艺流程施工准备→吊篮安装→测量放线→后置预埋件安装→外墙保温材料施工→型钢骨架制作安装（焊接点清理并防腐）→石材搬运→石材饰面板安装→清理板缝嵌泡沫条打密封胶→细部处理→板面清洁→验收→吊篮拆除。
2、施工准备：石材饰面的主体结构已完成，并经验收合格，满足操作要求，并经验收合格。
3、吊篮安装：安装电动吊篮，仔细查看电动吊篮型号、额定载荷值、升降速度、悬挂机构重量等项目，严禁超负荷操作。
4、测量放线：清理预做饰面石材的结构表面，按照设计弹出定位线和分隔线。
测量时应控制分配测量误差，不能使误差积累。
5、后置预埋件安装根据施工图纸，使用膨胀螺栓和化学螺栓固定后置锚板，后置预埋件锚固安装完毕后要对其检查和校核。
外墙干挂石材施工方案 (2)
外墙干挂石材施工方案 (2)背景介绍外墙干挂石材是一种常见的建筑装饰手法，通过将石材板、瓷砖等材料挂在建筑外墙表面，实现美观、耐久的装饰效果。
本文将介绍外墙干挂石材施工的具体方案，包括材料准备、施工步骤、注意事项等内容。
材料准备1.挂件：用于固定石材板的挂钉、挂勾等。
2.石材板：选择合适尺寸和质地的石材板，保证其美观和耐久性。
3.胶粘剂：用于固定石材板与建筑墙体的结合。
4.防水层：保证整体墙体的防水性能。
5.端头处理材料：用于处理石材板的边缘和接口。
6.力学设备：如吊篮、脚手架等，确保施工安全。
施工步骤1.确定安装位置：根据设计图纸确定石材板的安装位置和数量。
2.墙体处理：清理墙体表面，确保平整、干净，并进行防水处理。
3.定位施工基准线：以水平线或者垂直线为基准，确定石材板的安装位置。
4.固定挂件：根据设计要求，安装挂件，并留好安装孔。
5.定位石材板：按照基准线和设计要求，确定石材板的安装位置，并标记好孔位。
6.固定石材板：使用胶粘剂，将石材板固定在挂件上，保证牢固。
7.处理石材板接口：对石材板的接口和边缘进行处理，确保整体效果。
注意事项1.严格按照设计要求进行施工，确保石材板的安装位置和数量准确无误。
2.施工过程中要注意安全，使用适当的力学设备，并做好防护措施。
3.确保石材板的固定牢固，并严格控制施工质量，避免安全隐患。
4.在施工过程中，及时处理石材板的接口和边缘，保证整体装饰效果。
通过以上方案介绍，相信在外墙干挂石材施工过程中，能够更加顺利、高效地完成工作，为建筑增添美观与实用性。

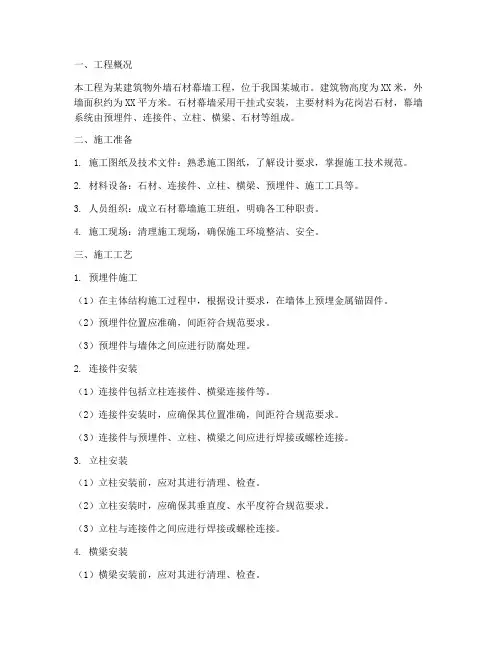

石材幕墙干挂安装施工方案
一、工程概况本工程为某建筑物外墙石材幕墙工程，位于我国某城市。
建筑物高度为XX米，外墙面积约为XX平方米。
石材幕墙采用干挂式安装，主要材料为花岗岩石材，幕墙系统由预埋件、连接件、立柱、横梁、石材等组成。
二、施工准备1. 施工图纸及技术文件：熟悉施工图纸，了解设计要求，掌握施工技术规范。
2. 材料设备：石材、连接件、立柱、横梁、预埋件、施工工具等。
3. 人员组织：成立石材幕墙施工班组，明确各工种职责。
4. 施工现场：清理施工现场，确保施工环境整洁、安全。
三、施工工艺1. 预埋件施工（1）在主体结构施工过程中，根据设计要求，在墙体上预埋金属锚固件。
（2）预埋件位置应准确，间距符合规范要求。
（3）预埋件与墙体之间应进行防腐处理。
2. 连接件安装（1）连接件包括立柱连接件、横梁连接件等。
（2）连接件安装时，应确保其位置准确，间距符合规范要求。
（3）连接件与预埋件、立柱、横梁之间应进行焊接或螺栓连接。
3. 立柱安装（1）立柱安装前，应对其进行清理、检查。
（2）立柱安装时，应确保其垂直度、水平度符合规范要求。
（3）立柱与连接件之间应进行焊接或螺栓连接。
4. 横梁安装（1）横梁安装前，应对其进行清理、检查。
（2）横梁安装时，应确保其水平度、垂直度符合规范要求。
（3）横梁与立柱、连接件之间应进行焊接或螺栓连接。
5. 石材安装（1）石材安装前，应对其进行挑选、清洗、检验。
（2）石材安装时，应确保其平整度、垂直度、水平度符合规范要求。
（3）石材与立柱、横梁之间应进行连接件连接。
6. 嵌缝处理（1）嵌缝前，应对石材缝隙进行清理。
（2）选用合适的嵌缝材料，确保嵌缝饱满、平整。
（3）嵌缝材料应具有一定的耐候性、耐水性。
四、质量控制1. 材料质量：确保石材、连接件、立柱、横梁等材料符合设计要求。
2. 施工质量：严格按照施工工艺进行施工，确保安装质量。
3. 安全生产：加强施工现场安全管理，确保施工安全。
五、施工进度根据工程实际情况，制定合理的施工进度计划，确保工程按期完成。
浅谈石材干挂、湿挂、干贴、湿帖及工艺流程
浅谈石材干挂、湿挂、干贴、湿帖及工艺流程石材干挂，工艺流程：1工艺流程基层处理与安装钢骨架→装饰面位置放线，石材钻孔或开槽→安装挂件膨胀螺栓→安装挂件→锚固件及石材连接孔、槽涂胶→安装饰面石材→复核并调校饰面石材位置→用橡胶条或泡沫条填塞拼接缝并打封缝硅胶→饰面清理。
2施工要点2.1基层处理：先在墙上布置钢骨架，水平方向的角钢必须焊在竖向角钢上。
2.2聚苯板保温层安装：在角钢龙骨与墙面之间的空隙内用聚合物砂浆满粘30mm厚聚苯板。
2.3放线：按设计要求在墙面上弹出控制网，由中心向两边弹放，应弹出每块板的位置线和每个挂件的具体位置。
2.4石材钻孔或切槽：采用销钉式挂件和挂钩式挂件时，可用冲击钻在石材上钻孔。
采用插片式挂件时可用角磨机在石材上切槽。
为保证所开孔、槽的准确度和减少石材破损，应使用专门的机架，以固定板材和钻机等。
2.5膨胀螺栓安装：按照放线的位置在墙面上打出膨胀螺栓的孔位，孔深以略大于膨胀螺栓套管的长度为宜。
埋设膨胀螺栓并予以紧固，最后用测力扳手检测连接螺母的旋紧力度。
2.6挂件和石材安装：在安装膨胀螺栓的同时将直角连接板固定，然后安装锚固件连接板，在上层石材底面的切槽和下层石材上端的切槽内涂胶，石材就位，使插片进入上、下层石材的槽内，调整位置后拧紧连接板螺栓。
2.7拼接缝的填塞与封闭：石材安装完毕后，经检查无误，清扫拼接缝后即可嵌入橡胶条或泡沫条。
然后打勾缝胶封闭。
注胶要均匀，胶缝应平整饱满，亦可稍凹于板面。
为保证拼缝两侧石材不被污染，应在拼缝两侧的石板上贴胶带纸保护，打完胶后再撕掉。
2.8擦缝及饰面清理：石材安装完毕后，清除所有的石膏和余浆痕迹，用麻布擦洗干净。
并按石材的出厂颜色调成色浆嵌缝，边嵌边擦干净，以更缝隙密实均匀、干净颜色一致。
3注意要点：3.1饰面石板材的品种、防腐、规格、形状、平整度、几何尺寸、光洁度、颜色和图案必须符合设计要求，要有产品合格证。
3.2面层与基底应安装牢固，干挂配件为不锈钢，必须符合设计要求和国家标准。
干挂石材施工方法及工法
外墙干挂石材幕墙施工工法外墙干挂石材幕墙施工工法前言外墙干挂石材幕墙指由天然石板做面板的幕墙。
面板石材可根据建筑总体效果要求采用合适的颜色、质地和厚度的石材成品,易与玻璃和其他装饰协调，外墙整体效果美观、颜色均匀一致并耐久，目前正越来越多地被用于高级宾馆、饭店、商业写字楼、办公楼等外墙面的装饰工程，取得了良好的经济和社会效益。
1 工法特点1.1 板材之间独立受力，独立安装，独立更换,节点做法灵活，连续作业，可提高施工速度。
1。
2 连接可靠，对石板的消弱较小，减少连接部位石材局部破坏,使石材面板有较高的抗震能力，避免石材脱落，减少维修费用。
1.3 可准确控制石材表面与龙骨的间距，确保石材幕墙表面平整。
1.4 工厂化施工程度高,板材上墙后调整工作量少。
1.5 避免表面污染、变色“反碱”，使石板保持色彩光泽。
1.6 避免湿作业,少受气候变化影响，节约冬施、雨施费用。
2 适用范围“干挂”工艺，一般多用于 30m 以下的钢筋混凝土结构，非抗震设计或抗震设防烈度不大于7度的工业与民用建筑石材幕墙工程施工。
不宜用于砖墙和轻型、加气混凝土墙。
3 工艺原理“干挂”工艺的原理是直接在板材上打孔或开槽并通过固定的在结构物上的预埋件和与其相连的金属挂件,悬挂饰面板材，使分散的板材之间相互连接为一体，成为结构体外的一层装饰面.这种工艺在石材背面不需要灌注砂浆或细石混凝土，而是靠连接件、锚固预埋件基本的强度承受饰面传递过来的外力，在板材与墙体间形成一定宽度的空气层。
4 施工工艺流程及操作要点4。
1 石材幕墙安装工艺流程4。
2 准备工作4。
2.1 基层墙面处理外墙抹灰已完成，表面平整度符合规范要求，刷防水涂料两遍(厚度不小于2mm)。
4。
2.2测量放线4。
2.2.1 校对控制线(标高、轴线），在楼层柱子、墙面处做垂线测量，弹出墙、柱立面石材外表面至结构外皮的距离控制线，检查是否偏差，是否符合安装要求。
4。
2.2.2 依据排版图、石材编号顺序依次进行排列,把色差石材调整一致，运至施工部位,垫方木放好。
外墙干挂石材幕墙的施工工艺
外墙干挂石材幕墙的施工工艺外墙饰面石材干挂法是利用高强耐腐蚀的金属挂件，把饰面石材通过托、吊、销、栓的方法固定在建筑物外表面。
合理的挂件设计与严格的施工工艺是保证外饰石材安全美观的关键。
干挂施工以预制组装的方式取代了传统的湿作业施工，其优越性主要体现在：a.可避免表面污染、变色“反碱”，使石板保持色彩光泽。
b.可避免湿作业，少受气候变化影响，节约冬施、雨施费用。
c.可避免石材脱落，减少维修费用。
d.连续作业，可提高施工速度。
e.减轻了构筑物自重并预留保温空间。
1.主要工序的施工方法（1）结构偏差实测实测结构的偏差，对结构的修整、二次设计的排板及板材加工等工作具有非常实际的指导意义。
偏差实测采取经纬仪投测与垂直、水平挂线相结合的方法，挂线采用细钢丝；测量结果及时记录并绘制实测成果，提交技术负责人和翻样人员进行二次设计。
（2）施工图二次设计接到完整的设计院图纸后，应认真阅览和理解图纸，将问题汇总并及时与业主、监理、设计院、质检部门进行会审交换意见，确定具体做法，扫清施工的图纸障碍。
进行施工单位的二次图纸设计，尽早提交施工现场和厂方加工定货。
（3）放线外墙面水平线以设计轴线为基准。
要求各面大墙的结构外墙面在剔除胀模墙体或修补凹进墙面后，使外墙面距设计轴线误差不大于lcm。
放线的具体原则是：以设计各内墙轴线定窗口立线，以各层设计标高+50cm线定窗口上下水平线，弹出窗日井字线并根据二次设计图纸弹出型钢龙骨位置线。
每个大角下吊垂线，给出大角垂直控制线。
放线完成后，进行自检复线，复线无误再进行正式检查，合格后方可进行下步工序。
(4)连接件焊接与龙骨安装连接件采用角钢与结构预埋铁三面围焊，为保证连接部位的耐久性，角钢厂缘增加一道焊缝，即实际为四面围焊。
焊接完成，按规定除去药皮并进行焊缝隐检，合格后刷防锈漆三遍。
连接件的固定位置按连接件弹线位置确定，采取水平跟线、中心对线、先点焊、确定无误后再施焊的方法。
假柱、挑檐等部位由于结构填充空心砌块围护墙或石材面距结构面的空隙过大，为满足建筑设计的外立面效果，需在硅结构外侧附加型钢龙骨。
解析墙面石材干挂的工艺流程及注意要点
解析墙面石材干挂的工艺流程及注意要点dop注：本文已于2019年2月18日在dop公众号上发表过，系原创文章。
因文内部分内容等存在一些争议，为保证文章的专业权威性，我们决定删除修订进行二次推送。
你现在看到的为修订之后的版本，以下正文：石材干挂工艺，主要通过型钢横竖龙骨及挂件，将石材形成墙面，由于内部没有采用粘接材料，没有湿作业，可以提高工程质量，加快施工工期。
目前大部分的公共空间的墙柱面均采用干挂工艺。
石材墙面干挂，由于需要固定在基层墙体，对于不同的基层墙体材料内部的工艺做法不同，墙体的高度不同，基层的龙骨等做法也不同。
今天跟大家聊一聊墙面石材干挂的工艺。
01.基本构造02.工艺流程1、施工工艺流程施工准备→放线弹线→埋板安装→钢骨架制作安装→石材安装→修理保护。
2、主要施工方法① 施工准备：a.现场根据设计图纸，进行测量放线，根据测量结果进行深化图纸的绘制。
b.进行石材排版、编号，确定下单表，准备石材加工及供应。
c.基体的处理，对基体墙体进行垂直度、平整度检查，必要时进行凿除、修整。
②放线弹线：根据设计要求在地上放样并弹出骨架、饰面轮廓线和墙上水平基准线，并放好各部位的垂直槽钢线。
③埋板安装：按照竖龙骨槽钢位置，确定埋板位置，在混凝土梁、墙上用膨胀螺栓固定埋板。
建议采用5-8mm厚钢板用φ10金属膨胀螺栓固定，埋板上下间距不宜大于3000mm，横向间距同竖龙骨间距，一般应小于1000mm。
④ 钢骨架制作安装：需要安装钢骨架的墙面按照所弹的分割线合理布置钢骨架的竖龙骨，间距一般控制在1000mm左右。
竖龙骨一般采用槽钢，竖龙骨与埋板四边满焊连接。
横龙骨采用镀锌角钢，间距视石材规格而定，与竖龙骨满焊连接，安装前根据石材规格在角钢一面预先打孔以备挂件固定用。
横龙骨水平偏差不宜超过3mm，钢骨架经验收合格后将所有焊接部位防锈处理。
⑤ 石材安装：a.在钢骨架上插固定螺栓，镶不锈钢或铝合金固定挂件。
b.根据设计尺寸，将石材固定在专用模具上，进行石材上、下端开槽。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
a
14
4、工艺流程
测量பைடு நூலகம்线
金属骨架加工
石材磨孔 装配组件
金属骨架安装
刷防锈漆
隐蔽验收
安装铝合金连接件
现场排号
石材饰面板安装 安装质量检查
石材拼缝注胶 胶缝质量检查
幕墙表面清洗
工程质量验收
a
15
背栓干挂石材幕墙横剖节点图
预埋件
砼结构 防腐垫片
连接件
不锈钢螺钉
泡沫棒 石材密封胶
石材面板
抗震缓冲垫 柔性缓冲套 后切式锚栓
a
16
背栓干挂石材幕墙纵剖节点图
砼结构
215
防腐垫片
板厚
不锈钢螺钉 抗震缓冲垫 柔性缓冲套 后切式锚栓
连接件 镀锌螺栓
角钢通长 石材面板
a
17
背栓式
a
18
a
19
石材局部破坏使石材面板有较高的抗震能力。 • 1.3可准确控制石材与锥形孔底的间距，确保幕墙
的表面平整度。 • 1.4工厂化施工程度高，板材上墙后调整工作量少。
a
13
2 、适用范围
适用于建筑高度不大于30m、非抗震设计或 抗震设防烈度不大于7度的民用建筑石材幕 墙工程施工。
3 、工艺原理
通过双切面专用磨头在石材背部距板边 100～180mm处磨出倒锥孔，倒锥孔与后切 式锚栓采用尼龙体柔性结合，并将板面荷载 通过骨架传递到主体结构。
石材干挂做法
2010.5.17
a
1
不锈钢挂件
a
2
不锈钢挂架横剖
a
3
a
4
T型不锈钢挂件
a
5
a
6
a
7
铝合金挂件
a
8
铝合金挂件挂件
a
9
铝合金挂件
a
10
通槽
a
11
a
12
背栓连接干挂石材幕墙施工工法
1 、特点 • 1.1板材之间独立受力，独立安装，独立更换，节
点做法灵活。 • 1.2连接可靠，对石板的削弱较小，减少连接部位
