混凝土回弹仪的维修
混凝土回弹仪的正确使用和维护保养

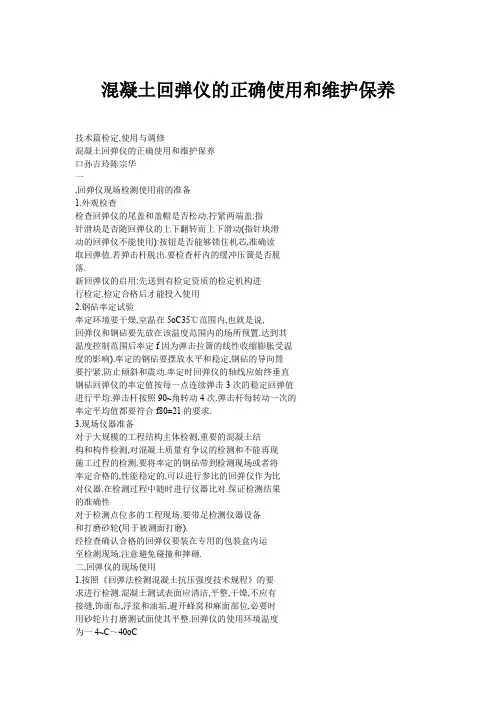

混凝土回弹仪的正确使用和维护保养技术篇检定,使用与调修混凝土回弹仪的正确使用和维护保养口孙吉玲陈宗华一,回弹仪现场检测使用前的准备1.外观检查检查回弹仪的尾盖和盖帽是否松动.拧紧两端盖:指针滑块是否随回弹仪的上下翻转而上下滑动(指针块滑动的回弹仪不能使用):按钮是否能够锁住机芯,准确读取回弹值.若弹击杆脱出.要检查杆内的缓冲压簧是否脱落.新回弹仪的启用:先送到有检定资质的检定机构进行检定.检定合格后才能投入使用2.钢砧率定试验率定环境要干燥,室温在5oC35℃范围内,也就是说,回弹仪和钢砧要先放在该温度范围内的场所预置.达到其温度控制范围后率定f因为弹击拉簧的线性收缩膨胀受温度的影响).率定的钢砧要摆放水平和稳定,钢砧的导向筒要拧紧,防止倾斜和震动.率定时回弹仪的轴线应始终垂直钢砧回弹仪的率定值按每一点连续弹击3次的稳定回弹值进行平均.弹击杆按照90~角转动4次.弹击杆每转动一次的率定平均值都要符合f80±21的要求.3.现场仪器准备对于大规模的工程结构主体检测,重要的混凝土结构和构件检测,对混凝土质量有争议的检测和不能再现施工过程的检测.要将率定的钢砧带到检测现场或者将率定合格的,性能稳定的,可以进行参比的回弹仪作为比对仪器.在检测过程中随时进行仪器比对.保证检测结果的准确性对于检测点位多的工程现场.要带足检测仪器设备和打磨砂轮(用于被测面打磨).经检查确认合格的回弹仪要装在专用的包装盒内运至检测现场.注意避免碰撞和摔砸.二,回弹仪的现场使用1.按照《回弹法检测混凝土抗压强度技术规程》的要求进行检测.混凝土测试表面应清洁,平整,干燥,不应有接缝,饰面布,浮浆和油垢,避开蜂窝和麻面部位,必要时用砂轮片打磨测试面使其平整.回弹仪的使用环境温度为一4~C～40oC2.回弹仪的轴线要垂直地顶住被测件表面.用双手轻压回弹仪(尽量不用单手.以免影响回弹仪与被测件表面的垂直度),缓慢均匀施压,且整个过程应始终保持回弹仪的垂直度.当弹击锤脱钩冲击弹击杆后.弹击锤回弹带动指针向后移至某一位置.指针指示数值即为回弹值按下按钮,锁住机芯读取回弹值整个过程双手要握住回弹仪,弹击杆顶住并垂直被测试件表面.3.当现场检测点位比较多,回弹结果与被测试件的设计强度值偏差大,对回弹仪的状态有怀疑时.要及时进行钢砧率定和仪器比对.以确保现场使用的回弹仪处于正常状态4.夏季炎热时检测多点位建筑工程时.要使用多台回弹仪进行交替检测.这样便于回弹仪及时散热.减少由于回弹仪的温升使弹击拉簧产生疲劳变形而影响冲击能量.5.回弹仪在使用过程中.因反复弹击产生的震动易使仪器尾盖和盖帽松动,应注意及时拧紧.若弹击杆滑脱, 应注意杆内的缓冲压簧不要丢落6.回弹仪使用完毕后应使弹击杆伸出机壳.清除弹击杆,杆前端球面以及刻度尺表面,机壳上的污垢和灰尘.7.按照一,1和一,2检查和确认每一台回弹仪的状态,并记录.8.当检查和确认结果对回弹仪的状态有疑异时.要停止使用该仪器(做停用标记),并及时进行后续补充检测.9.回弹仪不用时.应将弹击杆压入仪器内.经弹击后按下按钮锁住机芯.将回弹仪装入仪器箱平放在干燥阴凉处.三,回弹仪的维护保养回弹仪弹击次数超过2000次,对检测值有怀疑及在钢砧上的率定值不合格时.要对回弹仪进行定期保养维护保养工作要由经过业务培iJiI,能够熟练掌握回弹仪性能的专门人员承担其他人员不得擅自拆装回弹仪.1.回弹仪的正确拆卸拆卸步骤:松开仪器按钮,使弹击杆弹出;旋转松开盖帽,卸下密封垫圈和一对卡环:旋转松开尾盖,卸下压检定,使用与调修II技术篇簧:左手握住回弹仪,将刻度尺朝上放置水平面,右手捏住挂钩将回弹仪机芯沿滑道轻轻拉出.当向外拉动遇到阻力时不能硬拉出.以免将指针片损坏:拽住导向法兰, 将弹击锤,弹击拉簧和弹击杆沿中心导杆一并卸下,倒出弹击杆中的缓冲压簧.2.保养内容对机芯零部件进行清洗.重点清洗中心导杆,弹击锤和弹击杆的内孑L及冲击面清洗后应在中心导杆上涂抹薄层钟表油.其他零件均不得涂抹油清洗机壳内壁.卸下刻度尺清洗指针轴.检查指针块的摩擦力是否在(0.5～O.8)N范围内保养时不得旋转尾盖上已定位紧固的紧固螺母和调零螺钉3.回弹仪的安装安装步骤:在弹击杆中装入缓冲压簧;将弹击锤,弹击拉簧和弹击杆按顺序装入中心导杆:左手握住回弹仪机壳.将刻度尺朝上放置水平.右手将回弹仪机芯沿滑道轻轻推进回弹仪壳体.注意将导向法兰的半圆缺口朝上放置水平,按钮处于松开的位置;装上压簧,旋紧尾盖:装上一对卡环和密封垫圈.旋紧盖帽:将弹击杆伸压入机壳.按下按钮锁紧机芯.保养后按照率定要求进行率定.率定合格的回弹仪装入仪器箱平放在干燥阴凉处待用:对于率定不合格的回弹仪要进行检定和维修四,回弹仪使用中常出现的问题及原因回弹仪的率定值低及出现故障.导致回弹仪不能正常使用的主要原因如下:1.回弹仪回弹时指针块不动:指针片折断或磨损.指针片与指针轴的夹角太小2.指针块弹击时抖动上升:指针块与指针轴摩擦力超标,指针轴磨损,指针块的位置偏斜,指针块与机壳,滑道,固定刻度尺的螺钉碰撞摩擦.指针片与指针轴的夹角略小3.指针块在还未弹击前就被带上来,无法读值:指针片与指针轴的夹角太大.指针块与指针轴的摩擦力太小. 4.回弹时不能弹击或不挂挂钩:弹击拉簧与拉簧座脱离.弹击拉簧拉断,挂钩的钩端已断或磨损,弹击锤的挂钩环破损5.弹击杆脱落:中心导杆与弹击杆内孔的弹性件(爪瓣或弹性圈)配合过松6.率定值超标除上述因素以外的原因:弹击拉簧变形.弹击杆端部球面半径超差.缓冲簧压实失去缓冲作用.中心导杆变弯.回弹仪的尾盖上已定位紧固的调零螺钉被改变初始标定位置五,回弹仪维修,零件更换和检定由于国内制造的回弹仪造价低,使用频率高,回弹仪需要经常性调整,维修和更换零件,才能保证其正常使用. 经常更换的零件有弹击拉簧,缓冲压簧,指针块和指针片, 指针导轴,挂钩,中心导杆,密封毡圈,弹击杆,弹击锤.经常调整和维修的是弹击拉簧,指针块和指针片.当回弹仪调整,维修和更换零件后.需要检定回弹仪性能指标是否达到标准规定的各项技术指标钢砧的率定值达到(80+2),只能作为校验仪器的标准之一.不能反映回弹仪的每一项指标达到标准规定.所以.必须借助于回弹仪检定装置完成各项性能指标的检定.以达到回弹仪冲击能量等于或接近2.207J的标准状态.为此《回弹法检测混凝土抗压强度技术规程》中规定”不得自制或更换零部件”.回弹仪的修理和更换零件应由有资质的计量检定部门进行回弹仪有下列情况之一时应送检定单位检定:新回弹仪启用.超过检定有效期(有效期为半年),累计弹击次数超过6000次.经常规保养后钢砧率定值不合格.遭受严重撞击或其他损害回弹仪检定应由法定计量检定机构按JJG817—1993(混凝土回弹仪》检定规程进行.作者单位【辽宁省大连市计量检定测试所】田湖南实施《餐饮计量规范》等两项地方标准本刊讯近日,由湖南省质监局组织审定的《餐饮计量规范》,《公共机构能源计量器具配备和管理规范》两个湖南地方标准正式实施,这两个标准均为强制性标准《餐饮计量规范》的适用范围为全省餐饮场所,饮食品外卖部,约束的对象是所有餐饮企业的计量行为标准对餐饮计量的标注办法,器具配备,计量结算,计量管理等提出了要求,进行了规范.体现了职能部门对老百姓”饭桌子”的关心.《公共机构能源计量器具配备和管理规范》贯彻了湖南省委省政府节能减排,建设”两型”社会的重大战略部署.为公共机构能源计量的规范和管理提供了有力保障.该标准的制定,旨在通过能源计量器具的配备和管理达到及时发现和纠正用能浪费现象.以促进公共机构节能.(纪亮)。
高强混凝土回弹仪操作规程 混凝土回弹仪常见问题解决方法
高强混凝土回弹仪操作规程混凝土回弹仪常见问题解决方法高强混凝土回弹仪操作规程：◆将弹击杆顶住混凝土的表面，轻压仪器，使按钮松开，放松，压力时弹击杆伸出，挂钩挂上弹锤。
◆使仪器的轴线始终垂直于混凝土的表面并缓慢均匀施压，待弹锤脱钩冲击弹击杆后，弹锤回弹带动指针向后移动至某一部位置时，指针块上的示值刻线在刻度尺上示出确定数值既为回弹值。
◆使仪器机芯连续顶住混凝土表面进行读数并记录回弹值。
如条件不利于读数，可按下按钮，锁住机芯，将仪器移至它处读数。
◆渐渐对仪器减压，使弹击杆自仪器内伸出，待下一次使用。
◆用汽油清洗机芯各零部件，特别是中心导杆，弹锤和弹击杆的内孔与冲击面。
清洗后在中心导杆上薄薄地涂上一层钟表油，其它零部位均不得涂油。
清理机壳内壁，卸下刻度尺，检查指针摩擦力应为0.5～0.8N。
◆不得旋转尾盖上的用于定位紧固的调零螺丝。
不得自制或更换零部件。
◆保养后应按要求进行率定试验，率定值为802、推举产品混凝土钻孔取芯机高强混凝土回弹仪校验方法：◆温度。
在室温205℃的条件下进行。
率定须的重量及硬度应符合国家标准《回弹仪》GB/T9138—88 的要求。
洛氏硬度 H RC 为 602、◆操作。
将钢钻应稳固地平放在刚度大的混凝土实体上。
回弹仪向下弹击时,弹击杆应分四次旋转,每次旋转 90、每个方向弹击三次,取其中zui后三次读数稳定的回弹值进行平均。
高强混凝土回弹仪简介：该回弹仪符合JGJ/T23—2023 技术规程。
本产品适用于检测高层建筑构件、桥梁及硂构件（板、梁、柱、桥架）的强度。
与同类产品相比较具有体积小、重量轻、测试精度高，便于操作。
高强混凝土回弹仪参数：◆测强范围：50—80Mpa。
◆标称冲击动能：9.8J（1Kgf.m）。
◆弹锤冲程：140mm。
◆指针滑块的静摩擦力：0.5N08N。
◆钢砧率定平均回弹值Rm：832、◆弹击拉簧刚度：10N/cm。
◆外形尺寸：65*486mm。
◆重量：3.5Kg。
回弹法检测混凝土抗压强度的常见问题及解决方法
回弹法检测混凝土抗压强度的常见问题及解决方法来源：砼话01回弹法在混凝土抗压强度检测中的应用原理回弹法是通过使用回弹仪进行混凝土抗压强度检测的一种方法。
因混凝土的压缩强度与表面硬度相关，当混凝土表面使用冲击锤施加弹力时，其表面硬度与反弹高度成正比。
其中表面硬度应取其回弹值，实现抗压强度估算。
1.1 回弹值与混凝土强度换算值的关系通过测量范围扫描发现，测量点主要分布在0.2m×0.2m范围内。
选定的测试区域相对平整、干净，没有蜂窝状，没有麻点，没有裂缝。
根据混凝土抗压强度测试规范要求，各个回弹具有16个回弹值。
同时，确保测量点距离大于20m，测量点之间的距离元件边缘应大于30m。
消除了3个最大值和3个最小值，调查区域的平均反弹值为剩余的10个反弹值平均。
从测量区域的实际强度转换表中可以看出，测量区域的平均反弹值与测量区域的转换后的混凝土测量值成比例。
1.2 碳化深度值与混凝土强度换算值的关系一旦水泥被水化，就会与二氧化碳发生反应，从而形成高硬度的碳化反应。
同时，根据代表性位置的规定进行碳酸化深度值测量。
从混凝土强度转换表可以看出，碳化深度平均值越大，混凝土厚度的转换值就越低。
当碳化深度为1mm时，强度降低5%～8%。
当碳化深度为6mm时，强度降低32%～40%。
02影响回弹仪检测性能的关键因素（1）回弹仪检测性能受到弹簧的工作长度的影响，同时还会受到起跳位置等回弹仪机芯部件的安装尺寸的影响。
（2）拉伸弹簧的张力，击打器杆前端的R导轨(球半径)，指针的长度和摩擦，以及影响锤子跳跃的相关部件的质量。
（3）在回弹仪检测过程中，其性能会受到固定弹簧拉伸和同轴运动等机芯装配质量的影响。
03检测强度值的影响因素回弹法在混凝土结构检测中的应用，可间接估算混凝土的表面强度，若其表面强度保持与内部相同，估计值的准确性就会受到影响。
一旦水泥水化，它就释放出约35%的氢氧化钙，这在混凝土的固化中起着重要作用。
混凝土回弹仪的操作和维护

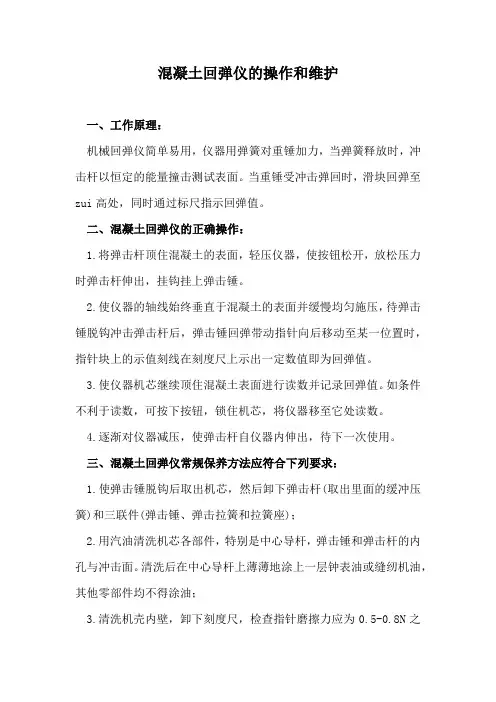

混凝土回弹仪的操作和维护
一、工作原理：
机械回弹仪简单易用，仪器用弹簧对重锤加力，当弹簧释放时，冲击杆以恒定的能量撞击测试表面。
当重锤受冲击弹回时，滑块回弹至zui高处，同时通过标尺指示回弹值。
二、混凝土回弹仪的正确操作：
1.将弹击杆顶住混凝土的表面，轻压仪器，使按钮松开，放松压力时弹击杆伸出，挂钩挂上弹击锤。
2.使仪器的轴线始终垂直于混凝土的表面并缓慢均匀施压，待弹击锤脱钩冲击弹击杆后，弹击锤回弹带动指针向后移动至某一位置时，指针块上的示值刻线在刻度尺上示出一定数值即为回弹值。
3.使仪器机芯继续顶住混凝土表面进行读数并记录回弹值。
如条件不利于读数，可按下按钮，锁住机芯，将仪器移至它处读数。
4.逐渐对仪器减压，使弹击杆自仪器内伸出，待下一次使用。
三、混凝土回弹仪常规保养方法应符合下列要求：
1.使弹击锤脱钩后取出机芯，然后卸下弹击杆(取出里面的缓冲压簧)和三联件(弹击锤、弹击拉簧和拉簧座)；
2.用汽油清洗机芯各部件，特别是中心导杆，弹击锤和弹击杆的内孔与冲击面。
清洗后在中心导杆上薄薄地涂上一层钟表油或缝纫机油，其他零部件均不得涂油；
3.清洗机壳内壁，卸下刻度尺，检查指针磨擦力应为0.5-0.8N之
间；
4.不得旋转尾盖上已定位紧固的调零螺丝；
5.不得自制或更换零部件；
6.保养后应按要求进行率定试验，率定值应为80±2。
混凝土回弹仪的校准和维修保养
混凝土回弹仪的校准和维修保养摘要：本文介绍了回弹仪的结构及工作原理，阐述了回弹仪的校准、使用以及维修保养。
针对混凝土回弹仪长时间实际使用过程中出现率定值不准的问题，本文从摩擦力、弹击拉簧的工作长度、部件洁净度等方面着手，在相同校准条件下分析，得出造成率定值不准的原因以及解决处理方法，并对其常见故障进行列举说明，提出相关维修方法。
关键词：回弹仪；校准；保养；故障回弹仪的校准和维修保养1 引言回弹仪作为现场检测最广泛的混凝土抗压强度无损检测仪器[1]，已经在我国应用40余年。
虽然在此期间也出现过其他的无损检测方法，但是由于回弹仪具有构造简单、操作便捷、测试费用较低等优点，至今在检测中仍是应用普遍，被国际学术公认为混凝土无损检测的基本方法之一[2]。
本文将对回弹仪的结构，工作原理做简单介绍。
并分析回弹仪保养，故障维修对回弹仪主要参数校准结果的影响。
2 回弹仪结构如图1所示，回弹仪内部结构由压簧、弹击锤、中心导杆、弹击弹簧、挂钩压簧、指针等构成。
其工作原理是利用弹簧驱动弹击锤，并通过中心导杆向弹击杆进行冲击，之后弹击杆冲击混凝土表面。
混凝土表面会产生瞬时弹性变形恢复力，致使弹击锤带动指针弹回，并指示弹回的距离。
弹回的距离与冲击前弹击锤至弹击杆距离的比称为回弹值，回弹值是作为混凝土抗压强度相关的指标之一[3]。
图1 回弹仪结构图3 回弹仪的率定值调整和检修保养3.1 回弹仪校准数据分析混凝土回弹仪长时间使用可能会出现率定值不准的情况，由此造成检测数据不准确，使得现场试验数据不可靠。
针对上述问题，本文选用最常见的HT-225型回弹仪，从摩擦力、弹击拉簧的工作长度、部件洁净度等方面着手，分析对回弹仪率定值的影响。
3.1.1 摩擦力对回弹仪率定值影响指针片与指针轴的摩擦力是对回弹仪率定值检测结果的主要影响因素。
在初始摩擦力0.40N下，在同一环境条件下测量10次率定值，以0.10N的力值递增摩擦力，分析摩擦力大小对率定值的影响。
回弹仪常见问题及维修
回弹值偏低 在检定和维修过程中，回弹值偏低是最常见的问题。
1.弹击拉簧参加工作长度小于标称值 61.2mm，根据胡克定律， 弹簧过短使弹击力变小，冲击能量变小，弹击锤回弹能量变小，回弹 值偏低。 维修方法:适当调大弹击拉簧在弹簧座上的固定位置， 使其在规定 范围内。
2.指针滑块的最大静摩擦力偏高。 维修方法:需调整指针滑块里的弹簧圈与指针轴间的配合松紧程 度，使最大静摩擦力符合(0.40～0.80)N。
3.弹击锤与弹击杆的冲击面有
污物，弹击过程中摩擦力增大，有 能量损失，故回弹值偏低。 维修方法:清除污物。
4.弹击锤与中心导杆间的摩擦力增大，弹击过程能量损失，回弹 值偏低。 维修方法:给中心导杆涂上润滑油。
2.指针滑块与指针轴的配合太松，这时指针与指针轴的摩擦力太 小，不能使弹簧片正常地挂住弹击锤，故会抖动到某一位置不动。 维修方法:卸下指针，适当调小簧片的张角，使其在规定范围内。
3.指标滑块与壳体或刻度尺相摩擦，增加了指标滑动过程中的摩 擦力，抖动到某一位置不动。 维修方法:用小锉适当锉指针滑块上平面或两肩直至摩擦消除。
一在弹击检测时，指针滑块停在起始位置不动： 1.指针弹簧片折断，这时弹簧片在弹击锤弹击的过程中挂不簧片。
2.弹击锤的起跳位置不合格，造成指针滑块停在起始位置不动。 维修方法:调整后盖螺母的位置，并使弹击锤的脱钩位置达到 100 刻线。
按钮无法使用
1.缓冲压簧被按钮卡住，不能动。 维修方法:打开后盖，取出缓冲压簧，消除被卡现象。 注:在打开后盖时， 应握紧外壳， 按压后盖， 缓慢将缓冲压簧取出。
2.按钮弹簧松动，按钮不起作用。 维修方法:更换按钮。
弹击锤不能弹出
1.挂钩上的压簧脱掉，挂钩没有弹性。 维修方法:安装新的压簧。
混凝土回弹仪操作维护规程
文件制修订记录1.技术参数1.1 型号：ZC3-A1.2 指针长度：20.0±0.2 mm1.3 指针摩擦力：0.65±0.15 N1.4 弹击杆尾部外观：无环带及缺损1.5 弹击杆端部球面半径：25±1 mm1.6 弹击拉簧外观：直1.7 弹击拉簧刚度：785±40.0 N/m1.8 弹击锤脱钩位置：刻度尺“100”刻度处（范围内）1.9 弹击拉簧工作长度：61.5±0.3 mm1.10 弹击锤冲击长度：75±0.3 mm1.11 弹击锤起跳位置：刻度尺“0”外±1mm1.12 回弹仪钢钻率定平均值80±22. 适用范围本机适用于公路工程检测中心对混凝土构造物进行强度测试。
3. 操作步骤3.1 正确使用与操作回弹仪，可以较好地发挥其效能，提高测试的准确性。
因此，仪器使用人员必须按照规定的操作规程和要求进行操作。
3.1.1 在操作回弹仪的全过程中，都应注意持握仪器姿势的正确问题。
正确持握仪器的姿势是：一手握住回弹仪中间部位，并在整个过程中都起着扶正的作用；另一手握压仪器尾部的尾盖，主要是对仪器施加压力，同时也起辅助的扶正作用。
3.1.2 回弹仪操作的基本要领是：用力均匀缓慢，扶正垂直对准测面，不晃动。
3.2 指针复零位操作3.2.1 将回弹仪的弹击杆顶住混凝土试面，轻压尾盖，此时按钮脱开导向法兰，在压力弹簧作用下，使弹击杆伸出仪器壳体；与此同时，挂钩与弹击锤尾部勾连上，指针滑块被导向法兰带到刻度尺“0”位。
3.2.2 此操作过程中，当按钮脱开导向法兰时，双手应使回弹仪抬离原先顶住的混凝土试面，抬离速度应比较快，这样可使挂钩挂连弹击锤尾端。
3.3 能量操作过程3.3.1 将已伸出的弹击杆对准混凝土试件测面的测点，并保持回弹仪的中心轴线垂直于测面，然后一手扶握住仪器壳体，一手缓慢均匀地握压尾盖。
此时弹击拉簧被拉伸、弹击杆被压入仪壳，即弹击锤获得来自弹击拉簧的能量。
混凝土回弹仪的特点及保养及操作规程
混凝土回弹仪的特点及保养及操作规程混凝土回弹仪是用一弹簧驱动弹ji锤并通过弹击杆弹击混凝土表面所产生的瞬时弹性变形的恢复力，使弹ji锤带动指针弹回并指示出弹回的距离。
以回弹值（弹回的距离与冲击前弹ji锤与弹击杆的距离之比，按百分比计算）作为混凝土抗压强度相关的指标之一，来推定混凝土的抗压强度。
一、紧要特点快捷（比同类产品省力2/3）、快捷、价廉、不需电源、易把握、按钮接受拉伸工艺不易脱落、指针易于调整摩擦力，是适合现场使用的无损检测的仪器。
二、保养（一）回弹仪有下列情况之一时应进行常规保养1.弹击超过2000次；2.对检测值有怀疑时；3.钢砧率定值不合格。
（二）混凝土回弹仪常规保养方法应符合下列要求1.使弹ji锤脱钩后取出机芯，然后卸下弹击杆（取出里面的缓冲压簧）和三联件（弹ji锤、弹击拉簧和拉簧座）；2.用汽油清洗机芯各部件，特别是中心导杆，弹ji锤和弹击杆的内孔与冲击面。
清洗后在中心导杆上薄薄地涂上一层钟表油或缝纫机油，其他零部件均不得涂油；3.清洗机壳内壁，卸下刻度尺，检查指针磨擦力应为0.5—0.8N之间；4.不得旋转尾盖上已定位紧固的调零螺丝；5.不得自制或更换零部件；6.保养后应按要求进行率定试验，率定值应为802、（三）混凝土回弹仪的检定回弹仪有下列情况之一时应送法定部门检定，检定合格的回弹仪应具有检定证书：1.新回弹仪启用前；2.超过检定有效期限（有效期为半年）；3.累计弹击次数超过6000次；4.常常规保养后钢砧率定值不合格；5.受到严重撞击或其他损害。
数显回弹仪是依据中华人民共和国行业标准《回弹法检测混凝土抗压强度技术规程》JGJ/T23—2023设计和制造的试验仪器。
数显回弹仪紧要用于结构工程中一般混凝土抗压强度的非破损检测。
（四）数显回弹仪紧要特点1、一台主机可配多个机械头，确保检测工作顺当进行；2、全中文大屏幕液晶显示，操作简单；3、数字直方图双重显示回弹值，更直观；4、与PC机连接，可自动生成报告混凝土回弹仪。
