回弹仪使用方法

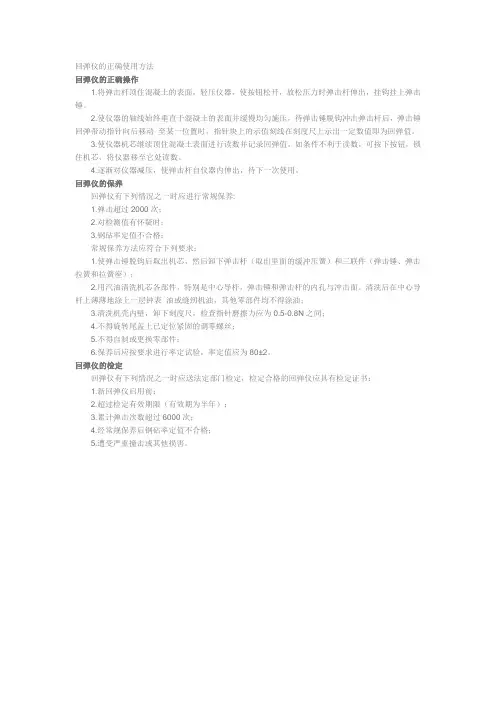

回弹仪的正确使用方法
回弹仪的正确使用方法
回弹仪的正确操作
1.将弹击杆顶住混凝土的表面，轻压仪器，使按钮松开，放松压力时弹击杆伸出，挂钩挂上弹击锤。
2.使仪器的轴线始终垂直于混凝土的表面并缓慢均匀施压，待弹击锤脱钩冲击弹击杆后，弹击锤回弹带动指针向后移动至某一位置时，指针块上的示值刻线在刻度尺上示出一定数值即为回弹值。
3.使仪器机芯继续顶住混凝土表面进行读数并记录回弹值。
如条件不利于读数，可按下按钮，锁住机芯，将仪器移至它处读数。
4.逐渐对仪器减压，使弹击杆自仪器内伸出，待下一次使用。
回弹仪的保养
回弹仪有下列情况之一时应进行常规保养:
1.弹击超过2000次；
2.对检测值有怀疑时；
3.钢砧率定值不合格；
常规保养方法应符合下列要求：
1.使弹击锤脱钩后取出机芯，然后卸下弹击杆（取出里面的缓冲压簧）和三联件（弹击锤、弹击拉簧和拉簧座）；
2.用汽油清洗机芯各部件，特别是中心导杆，弹击锤和弹击杆的内孔与冲击面。
清洗后在中心导杆上薄薄地涂上一层钟表油或缝纫机油，其他零部件均不得涂油；
3.清洗机壳内壁，卸下刻度尺，检查指针磨擦力应为0.5-0.8N之间；
4.不得旋转尾盖上已定位紧固的调零螺丝；
5.不得自制或更换零部件；
6.保养后应按要求进行率定试验，率定值应为80±2。
回弹仪的检定
回弹仪有下列情况之一时应送法定部门检定，检定合格的回弹仪应具有检定证书：
1.新回弹仪启用前；
2.超过检定有效期限（有效期为半年）；
3.累计弹击次数超过6000次；
4.经常规保养后钢砧率定值不合格；
5.遭受严重撞击或其他损害。
混凝土回弹仪使用方法及回弹数值(两篇)2024
引言概述混凝土回弹仪是一种常用的非破坏性试验仪器，用于评估混凝土强度和质量。
本文将详细介绍混凝土回弹仪的使用方法以及回弹数值的解读。
通过正确的使用方法和准确的数值解读，可以更好地评估混凝土结构的质量和强度。
正文内容1. 混凝土回弹仪的使用方法1.1 准备工作小点 1: 确保混凝土表面平整且干净，无油污和松散的颗粒物。
小点 2: 校准混凝土回弹仪，确保仪器准确无误。
小点 3: 准备记录表格，以记录每个回弹测试的数据。
1.2 进行回弹测试小点 1: 将仪器轻轻贴合在混凝土表面上，并垂直使劲按下发射按钮。
小点 2: 仪器弹起并返回，记录回弹仪上显示的回弹数值。
1.3 测量多个位置小点 1: 在需要测量的位置进行回弹测试，通常是在同一个混凝土结构上进行多个测量。
小点 2: 每个位置进行3次回弹测试，取平均值作为该位置的回弹数值。
1.4 避免误差小点 1: 避免在混凝土表面有空洞或空腔的区域进行回弹测试。
小点 2: 避免在混凝土表面有明显裂缝的区域进行回弹测试。
1.5 数据记录与分析小点 1: 将每次回弹测试的数值记录在记录表格中。
小点 2: 计算每个位置的平均回弹数值。
小点 3: 根据回弹数值与混凝土强度之间的关系曲线，可以评估混凝土的强度等级。
2. 混凝土回弹数值的解读2.1 回弹数值与混凝土强度关系小点 1: 高回弹数值表示混凝土强度较低，低回弹数值表示混凝土强度较高。
小点 2: 根据回弹数值与混凝土强度之间的关系，可以判断混凝土的质量和强度。
2.2 影响回弹数值的因素小点 1: 混凝土配合比的不同会对回弹数值产生影响。
小点 2: 混凝土龄期的长短也会对回弹数值产生影响。
2.3 混凝土结构的评估小点 1: 根据回弹数值和对应的混凝土强度等级，可以评估混凝土结构的质量和强度。
小点 2: 高回弹数值的区域可能存在质量问题，需要进一步检测和修复。
3. 混凝土回弹仪的注意事项3.1 仪器的使用限制小点 1: 混凝土回弹仪只能用于表面坚实、平整的混凝土结构。
数显回弹仪使用方法
数显回弹仪使用方法
一、仪器介绍
数显回弹仪是一种用于测试材料回弹性能的仪器，广泛应用于材料力学性能研究、冶金工业以及建筑材料检测等领域。
它可以测量材料在受力下的回弹变形，从而判断材料的弹性性能以及材料品质。
二、操作步骤
步骤一：准备工作
1. 将数显回弹仪放置在平稳的工作台上，保证仪器的稳定性。
2. 检查仪器是否连接正常，电源是否接通，并确保仪器表面干净整洁。
步骤二：样品准备
1. 选择待测试的材料样品，并确保样品表面的清洁。
2. 将样品放置在仪器的测试台上，尽量保持样品与台面接触完整。
步骤三：进行测试
1. 打开仪器电源，确认数显回弹仪处于工作状态。
2. 选择适当的测试模式，可以根据不同材料的特性进行选择。
3. 将仪器上的感应装置贴紧样品表面，确保接触良好。
4. 通过控制面板上的按钮或旋钮，启动测试过程。
5. 等待测试完成，观察数显回弹仪上显示的回弹数据。
步骤四：数据处理
1. 根据测试结果，记录回弹数据。
2. 可以使用计算机软件对数据进行处理和分析，得出相应的和
评价。
三、注意事项
1. 在操作数显回弹仪时，应注意安全，避免发生意外。
2. 测试前，应先阅读仪器的使用说明书，熟悉仪器的操作方法。
3. 在测试过程中，要保持仪器的稳定，避免干扰。
4. 样品的选择应符合测试要求，不同材料应使用相应的测试模式。
5. 测试结束后，及时关闭电源，保护仪器设备。
以上就是数显回弹仪的使用方法，希望能对您有所帮助。
如有
问题，请随时咨询。

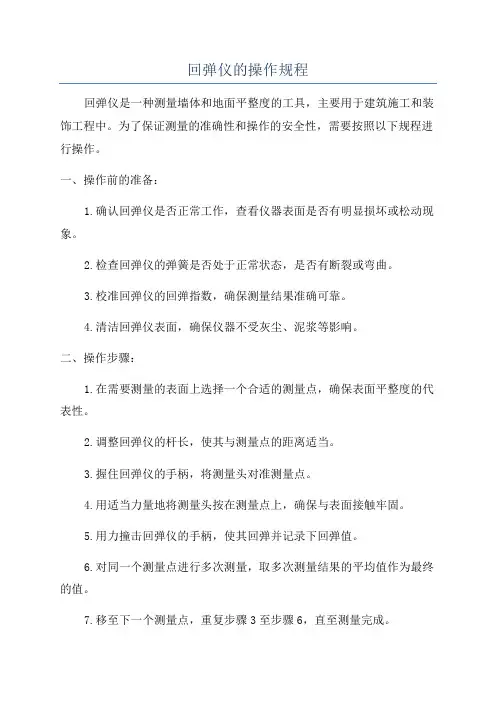

回弹仪的操作规程
回弹仪的操作规程回弹仪是一种测量墙体和地面平整度的工具，主要用于建筑施工和装饰工程中。
为了保证测量的准确性和操作的安全性，需要按照以下规程进行操作。
一、操作前的准备：1.确认回弹仪是否正常工作，查看仪器表面是否有明显损坏或松动现象。
2.检查回弹仪的弹簧是否处于正常状态，是否有断裂或弯曲。
3.校准回弹仪的回弹指数，确保测量结果准确可靠。
4.清洁回弹仪表面，确保仪器不受灰尘、泥浆等影响。
二、操作步骤：1.在需要测量的表面上选择一个合适的测量点，确保表面平整度的代表性。
2.调整回弹仪的杆长，使其与测量点的距离适当。
3.握住回弹仪的手柄，将测量头对准测量点。
4.用适当力量地将测量头按在测量点上，确保与表面接触牢固。
5.用力撞击回弹仪的手柄，使其回弹并记录下回弹值。
6.对同一个测量点进行多次测量，取多次测量结果的平均值作为最终的值。
7.移至下一个测量点，重复步骤3至步骤6，直至测量完成。
三、注意事项：1.在操作过程中要用力均匀、动作迅速，避免因操作不当导致的不准确结果。
2.避免在风大、震动强烈或人流密集的环境中进行测量，以免对测量结果产生干扰。
3.避免在温度变化较大的情况下使用回弹仪，因为温度的变化会影响弹簧的弹性，从而影响测量结果。
4.注意保护环境和其他人员的安全，在测量的现场设置明显的警示标识，并确保工作区域的通行畅通。
5.在使用过程中，应及时清洁和维护回弹仪，保持仪器的正常状态，延长使用寿命。
四、结果处理：1.将每个测量点的回弹值记录下来，并进行必要的标记。
2.根据需要，将测量结果进行整理和分析，以便了解表面平整度的分布情况。
3.对于不符合要求的测量点，需要及时采取相应的措施进行修整和处理。
总结：回弹仪操作规程是保证施工工程质量的重要环节，只有按照规程进行操作，才能得到准确可靠的测量结果。
操作前的准备工作至关重要，操作过程中需注意安全事项，对测量结果进行妥善处理，以提高施工质量和效率。
回弹仪的使用方法
回弹仪的使用方法
检测时，回弹仪的轴线应始终垂直于结构或构件的混凝土检测面，缓慢施压，准确读数，快速复位。
混凝土强度的推定：
1、从测区的16个回弹值中，剔除3个最大值和3个最小值，然后将余下的10个回弹值平均。
2、如回弹非水平方向且非构件测面时，应先进行角度较正，较正后的回弹值再进行浇注面较正。
3、根据测区的碳化深度值和较正后的回弹值查出各测区的混凝土强度换算值。
4、当结构或构件的测区强度值出现小于10.0MPa时，取fcu,e<10.0MPa。
fcu,min
5、当结构或构件的测区数小于10个时，fcu,e=
6、当结构或构件的测区数不小于10个或按批检测时
fcu,e=fcu,m-1.645*s
7、当按批量检测的构件测区混凝土强度标准差出现下列情况之一时，应全部按单个构件检测：
①混凝土抗压强度平均值小于25.0MPa，S＞4.50Mpa；
②混凝土抗压强度平均值不小于25.0MPa且不大于60MPa，S＞5.50Mpa。
回弹仪的使用方法
回弹仪的使用方法回弹仪是一种常见的测量土壤物理性质的仪器，主要用于测量土壤的抗压强度和弹性模量。
本文将详细介绍回弹仪的使用方法，包括实验准备、操作步骤和结果分析等。
一、实验准备1.选择合适的回弹仪：回弹仪有多种型号和规格，根据实际需要选择合适的型号。
2.准备土样：在进行回弹仪实验之前，需要采集一定数量的土样。
土样的选择要均匀，代表性好，可以按照标准采样方法进行采集。
3.土样处理：采集到土样后，需要进行处理，包括清洁、除杂、调湿等。
土样的处理要根据实验要求进行操作。
二、操作步骤1.仪器安装：将回弹仪安装在平整的台面上，并确保仪器处于水平状态，以提高测量的准确性。
2.回弹仪校准：开启回弹仪电源，按照说明书进行校准操作，确保仪器的准确性。
3.样品准备：按照实验要求，将处理好的土样填入回弹仪测量装置的内腔中，注意要均匀填充，并用模压器将土样压实。
4.回弹测量：按下回弹仪上的按钮，使仪器开始回弹测量。
在测量过程中，要保持仪器的稳定，避免外界干扰。
5.测量记录：每次回弹完成后，将仪器显示的回弹指示数值记录下来，并进行标记，便于后续数据处理。
6.重复测量：根据实验要求，重复进行多次回弹测量，保证数据的可靠性和准确性。
7.数据处理：将测量得到的回弹指示数值进行处理，按照仪器的相关公式计算抗压强度和弹性模量等土壤物理性质的参数。
三、结果分析1.计算抗压强度：根据回弹指示数值和仪器的相关公式，可以计算得到土壤的抗压强度。
抗压强度是衡量土壤抗压性能的重要指标，对于土壤的工程应用具有重要意义。
2.计算弹性模量：根据回弹指示数值和弹性模量的计算公式，可以计算得到土壤的弹性模量。
弹性模量是土壤的另一个重要性能参数，它反映了土壤的变形特性和承载能力。
3.结果对比：根据实验结果，可以对不同土壤样品的抗压强度和弹性模量进行对比分析，分析土壤的物理特性和工程应用价值。
综上所述，回弹仪是一种常见的测量土壤物理性质的仪器，使用方法包括实验准备、操作步骤和结果分析等。
工程试验检测中心回弹仪操作规程
工程试验检测中心回弹仪操作规程
一、操作过程
1、将弹击杆顶柱混凝土的表面，轻压仪器，使按钮松开，放松压力时弹击杆伸出，挂钩挂上弹击锤。
2、使仪器的轴线始终垂直于混凝土的表面并缓慢均匀施压，待弹击锤脱钩冲击弹击杆后，弹击锤回弹带动指针向后移动至某一位置时，指针块上的示值刻线在刻度尺上示出一定数值即为回弹值。
3、使仪器继续顶住混凝土表面进行读数并记录回弹值。
如条件不利于读数，可按下按钮，锁住机芯，将仪器移至它处读数。
4、逐渐对仪器减压，使弹击杆自仪器内伸出，待下一次使用。
二、保养（回弹仪有下列情况之一时应常规保养）
1、弹击超过2000次；
2、对检测值有怀疑时；
3、钢砧率定值不合格。
回弹仪使用说明
回弹仪使用说明一、回弹仪操作规程正确操作回弹仪，可提高测试准确度。
在操作回弹仪全过程中，都应注意保持持仪器姿势的正确：一手握住回弹仪中前部位，另一手握压仪器尾部的尾盖。
操作基本要领是：用力推压均匀缓慢，扶正垂直对准测面，不晃动。
回弹仪操作程序如下：1．回零操作将回弹仪弹击杆顶住砼测试面，轻压尾盖，定位钩销脱开导向法兰；慢慢抬起仪器，在压缩弹簧作用下，弹击杆伸出，挂钩与弹击锤挂上，同时导向法兰将指针滑块带到零位，即指针滑块上红刻线与刻度尺零线重合。
2．回弹仪获得能量操作将已伸出的弹击杆对准砼测试面上测点，均匀缓慢推压回弹仪，弹击杆被压入回弹仪，弹击拉簧拉伸；当仪器推压到一定位置时，导向法兰上的挂钩背部与尾部调整螺栓头端面接触并开始转动，到挂钩脱开弹击锤的瞬间，弹击拉簧伸长度达到规定的标准长度75mm，此时仪器得到了标称功能2.207N.m，弹击锤处于一触即发的状态。
这一操作过程应始终保持回弹仪轴心垂直于测试面，切忌推压用力过猛，速度过快。
3．弹击操作紧接上述操作并继续推压回弹仪，直至弹击锤与挂钩脱开，在弹击拉簧拉力作用下，弹击锤沿中心导杆向弹击杆飞速冲击，动能在锤杆碰撞瞬间将进行分解：一部分能量使砼产生塑性变形而被吸收，另一部分使砼产生弹性变形而弹给弹击锤使其回跳。
4．读取回弹值操作当弹击锤与弹击杆碰撞后第一次碰撞回跳时将指针滑块带到一定位置(通过弹簧片)，此后应继续压住回弹仪，并从指针滑块刻线所对应的读尺刻线读取回弹值Ri；若不便读数，可按动按钮锁住机芯，保留指针滑块的位置，然后将回弹仪拿到便于读数处读取回弹值。
以上是一次弹击测试操作过程，并获得一个测点的回弹值Ri。
重复上述操作过程便可得到所需要的测点回弹值。
二、测试方法采用回弹仪检测结构或构件砼抗压强度是以测区为基本单元来进行的，即在结构或构件上划分若干个测区，每个测区分布16个测点，测完一个测区再测另一个测区，在结构或构件上有序地进行回弹检测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
回弹仪使用方法
回弹仪使用方法及注意事项
用法很简单，将回弹仪触头垂直顶在检测构件表面下按（可水平向上或向下垂直于构建，注意必须垂直，否则会有较大的测量偏差），听到“塔”的一声后，直接读取记录回弹仪上游标所在位置的读数即可，计算时舍弃每一测点最大和最小的两个读数，按是水平、向上或向下测量分别乘以系数校正，再根据构件测得的碳化深度（用碳化深度检测尺测定）查表确定构件砼强度。
注意的问题:
回弹法检测混凝土抗压强度在我国使用已达四十余年，因其简便、灵活、准确、可靠、快速、经济等特点而倍受工程检测人员的青睐，是我国目前工程检测中应用最为广泛的检测仪器之一。
当对工程结构质量有怀疑时，均可运用回弹法进行检测。
但回弹法在使用过程中还是出现了较多的操作不规范、随意性大、计算方法不当等问题，造成了较大的测试误差。
如何保证检测精度，使其在监督检验结构工程和混凝土质量中发挥应有的作用，已成为众多工程建设者所关注的话题。
要提高回弹法的检测精度，应综合考虑以下几个方面因素。
1 注意回弹法检测的适用条件
①、回弹法测强度的误差比较大，因此对比较重要的构件或结构物强度
检测必须慎重使用。
②、符合下列条件的混凝土才能采用全国统一测强曲线进行测区混凝土强
度换算。
③、混凝土采用的材料、拌合用水符合现行国家标准。
④、采用普通成型工艺。
⑤、采用符合现行国家标准《混凝土结构工程施工质量验收规范》的钢模、
木模及其他材料的模板。
⑥、自然养护或蒸汽养护出池后经过自然养护7d以上，且混凝土表面为干
燥状态。
⑦、龄期为14~1000d，抗压强度为10~60Mpa。
2 测试前必须进行回弹仪的率定试验(在仪器行业，对仪器的校准测定称为率定。
即校准、标定。
)回弹仪的质量及测试性能直接影响混凝土强度推定的准确性，只有性能良好的回弹仪才能保证测试结果的可靠性。
回弹仪的标准状态应是在洛氏硬度HRC 为60 ±2 的标准钢砧上，垂直向下弹击三次，其平均率定值应为80 ±2 ，否则回弹仪必须进行调整或校验。
在单个构件检测中，一般只需测试前进行率定即可，但在大批量检测时，由于受现场灰粉及回弹仪自身稳定性等因素的影响，随着工作时间的延长，回弹仪的工作状态逐渐低于标准状态。
有时一个批量检测项目检测前后回弹仪率定值的差异较大，从而导致测试结果偏低。
因此，在大批量检测时，应随身携带标准钢砧，以便随时进行率定检测，适时更换，从而保证检测结果的精确性。
3 测区选择要正确
检测构件布置测区时，相邻两测区的间距应控制在2 m以内，测区离构件端部或施工缝边缘的距离不宜大于0. 5 m且不宜小于0. 2 m;测区应选在使回弹仪处于水平方向检测混凝土浇筑面，并选在对称的两个可测面上，如果不能满足这一要求时，也可选在一个可测面上，但一定要分布均匀，在构件的重要部位及薄弱部位必须布置测区，并应避开预埋件。
当遇到薄壁小构件时，则不宜布置测区，因为薄壁构件在弹击时产生的振动，会造成回弹能量的损失，使检测结果偏低。
如果必须检测，则应加以可靠支撑使之有足够的约束力时方可检测。
4 测试动作要规范，切忌随意操作
回弹法本身是一种科学的操作方法，国家也专门制定了相应的规程，不容许操作人员随意操作。
回弹的精度也取决于操作人员用力是否合适和均匀，是否垂直于结构或构件的表面，是否规范操作。
但实际检测中却很少有人严格按照标准规定的技术要求进行检测操作，责任心不强，敷衍了事，这样的检测将带来较大的测试误差，无法保证回弹质量，为此，应加强检测人员的职业道德素养，提高检测责任心，也只有如此，才能真正提高回弹法的检测精度。
5 消除测试面因素的影响
《规程》规定:用于回弹检测的混凝土构件，表面应清洁、平整，不应有疏松层、浮浆、油垢、蜂窝、麻面。
我们在检测时经常遇到麻面或有浮浆的构件，回弹前必须有砂轮磨平，否则结果偏低。
在测试面达到清洁、平整的前提下，还需注意混凝土表层是否干燥，混凝土的含水率会影响其表面的硬度，混凝土在水泡之后会导致其表面硬度降低。
因此，混凝土表面的湿度对回弹法检测影响较大，对于潮湿或浸水的混凝土，须待其表面干燥后再进行测试。
建议采用自然干燥的方式。
禁止采用热火、电源强制干燥，以防混凝土面层被灼伤，影响检测精度。
6 注意碳化深度的测试取值
碳化深度值的测量准确与否与回弹值一样，直接影响推定混凝土强度的精度。
在碳化深度的测试中，注意其深度值应为垂直距离，而非孔洞中呈现的非垂直距离。
孔洞内的粉末和碎屑一定要清除干净之后再测量，否则将难以区分已碳化和未碳化的界线，造成较大的测试误差。
测量碳化深度值时最好用专用测量仪器，不能采用目测方法。
还有一种情况应特别注意，在检测已用粉刷砂浆覆盖的构件碳化深度时，由于测试面受水泥砂浆的充填渗透影响，其表层含碱量较高，而用于碳化测试的酚酞酒精溶液遇碱即变红，极易使人产生视觉误差，认为其碳化深度值很小。
如果认真观察测试孔，可发现外表层颜色较深，而孔内混凝土所变的颜色较浅，这颜色较浅部分的厚度即为混凝土实际的碳化深度。
这一点细微的差别，检测人员一定要注意区分。
7 注意混凝土回弹值的修正
近年来，随着城市泵送混凝土使用的普及，采用回弹法按测区混凝土强度换算值表推定的测区混凝土温度值将明显低于其实际强度值。
这是因为泵送混凝土流动性大，粗骨料粒径较小，砂率增加，混凝土的砂浆包裹层偏厚，表面硬度较低所致。
因此在运用回弹法检测混凝土强度时，必须要事先了解到施工单位浇注混凝土的方式，并注意修正。
另外，当检测时回弹仪为非水平方向且测试面为非混凝土侧面时，一定要先按非水平状态检测时的回弹值进行修正，然后再按角度修正后的回弹值进行不同浇筑面的回弹值进行修正，这种先后修
正的顺序不能颠倒，更不能用分别修正后的值直接与原始值相加或相减，否则将造成计算错误，影响对混凝土强度的推定。
8 测试异常时，需与钻芯法配合使用现行的工程施工中，普遍采用胶合板面的大模板，此种模板密闭性能极好但不透气，振捣过程中产生的气泡聚集在混凝土表面和大模板之间，不易排出，致使拆模后在混凝土表面存在大量的微小气孔，使混凝土表面不是很密实，如果混凝土养护跟不上，混凝土表面将不能有效地进行水化反应，不仅有粉化现象，而且混凝土碳化深度较大，造成混凝土表面强度低。
如我市某一框架结构商住楼，在使用回弹仪抽检三层剪力墙混凝土时发现，全部抽检构件混凝土表面强度都比较低，只达到原设计强度等级的67 %。
经查施工技术资料，该工程的混凝土配合比以及使用的原材料均不存在问题，施工单位混凝土搅拌后的管理也比较到位，遂用钻芯法取样复检，芯样上观察，混凝土表层10 mm 较疏松。
内层较为坚硬，芯样检测结果是实际混凝土抗压强度符合原设计强度等级，从而避免了一次误判。
