HT-225回弹仪操作规程
HT225A型回弹仪操作规程
HT225A型回弹仪操作规程1. 前言HT225A型回弹仪是测量混凝土强度的一种设备，它通过对混凝土表面施加一定的冲击作用，利用弹性原理来测量混凝土的强度。
正确操作这种设备可以获得准确的测量结果，而不当的操作则可能导致误差，影响测量结果的准确性。
本文档旨在规范HT225A型回弹仪的操作，以确保测量结果的准确性。
2. 设备准备在使用HT225A型回弹仪之前，需要进行以下设备准备：2.1 设备检查在使用设备之前，先检查设备是否完好无损，各部分零部件是否紧固，特别是测头是否稳定。
若发现设备存在问题，则需要及时修理。
2.2 设备充电首次使用或长时间未使用的情况下，需要对设备进行充电。
将充电器插入电源插座，然后将设备连接到充电器上进行充电。
充电完成后，拔掉充电器。
2.3 测底板安装将测底板插入仪器的出测头通道处，直到插入到底板固定板处即可。
2.4 称重校准在使用设备之前，需要将设备的称重功能进行校准，以确保测量结果的准确性。
具体操作方法请参考设备说明书。
3. 操作步骤3.1 测量部位准备在进行实际测量之前，需要对测量部位进行准备。
首先，需要将测量部位表面清洁干净，确保其光滑平整；其次，需要对测量部位进行标准化处理，如在混凝土表面上绘制一定数量的圆形标记点。
3.2 设备开启长按设备的开关键，设备开启后即可进行测量。
建议在实际测量之前进行空测，以确保设备正常工作。
3.3 测量操作将设备的测头紧贴待测部位，垂直于待测表面，然后再冲击出测次数，根据显示屏上显示的数值即可计算出混凝土的回弹模量。
在进行多次测量时，需将测量位置发生明显变化，以避免误判。
3.4 数据记录在完成测量之后，需要将测得的数据进行记录。
建议使用电子记录方式，将数据及时存储，以便后续处理。
4. 用户安全操作HT225A型回弹仪的过程中需注意以下用户安全事项：•使用设备时需穿戴合适的劳保用品，如手套、眼镜等；•在操作设备时，应避免与人员或其他物品的接触；•若设备存在异常，应立刻停止操作，避免产生安全隐患。
回弹仪操作规程
温馨小提示：本文主要介绍的是关于回弹仪操作规程的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。
文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。
本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。
愿本篇回弹仪操作规程能真实确切的帮助各位。
本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。
感谢支持！(Thank you for downloading and checking it out!)阅读本篇文章之前，本店铺提供大纲预览服务，我们可以先预览文章的大纲部分，快速了解本篇的主体内容，然后根据您的需求进行文档的查看与下载。
回弹仪操作规程（大纲）一、回弹仪基础知识1.1回弹仪的定义与原理1.2回弹仪的分类与适用范围二、操作前准备2.1工作环境检查2.2设备检查与校准2.3人员培训与资质要求三、操作步骤3.1回弹仪的安装与调整3.2测试程序启动3.3测试数据的采集与记录3.4测试结果的分析与判断四、注意事项4.1常见操作误区4.2安全防护措施4.3设备维护与保养五、故障排除5.1故障诊断方法5.2常见故障处理5.3故障记录与报告六、附录6.1回弹仪操作规程相关标准与法规6.2常用术语与名词解释6.3参考文献一、回弹仪基础知识一、回弹仪的定义与原理1.1 回弹仪是一种用于检测混凝土强度的现场检测仪器。
它通过测量混凝土表面在受到冲击时的回弹速度，来推算混凝土的抗压强度。
回弹仪的工作原理基于物理学中的弹簧弹跳原理，即在一定能量的冲击下，弹簧产生形变并存储能量，形变程度与冲击能量成正比。
当弹簧恢复原状时，由于能量守恒，弹簧释放的能量与混凝土表面碰撞产生的回弹速度成正比。
通过测量回弹速度，可以计算出混凝土的抗压强度。
二、回弹仪的分类与适用范围1.2 回弹仪按结构形式主要分为机械式和电子式两大类。
机械式回弹仪主要由弹簧、冲击杆、测力装置等组成，结构简单，操作方便，但精度相对较低。
回弹数据处理使用说明
HT225W回弹数据处理软件使用说明感谢您使用我公司产品！现就使用上的方法和注意事项作简单说明，以方便您的使用。
一、界面说明图1：数据显示界面二、操作说明1．数据传输。
使用传输软件将仪器中的数据传输到计算机中形成一个硬盘文件，后缀为“.htwdat”。
本传输软件也可单独安装使用，见安装光盘。
本传输软件仅对HT225W-B型数字回弹仪使用，不适用于其他类型的仪器。
2．打开文件。
如果打开的是“.ddt”为后缀的数据文件，构件序号会显示在左侧列表中，选择欲处理的构件、点击“确认选择”后，在数据显示区将这几个构件的测区数据显示出来，方可针对选择的这几个构件进行下一步的处理。
如果打开的是“htwdat”、“ndh”、“ddh”、“htw”为后缀的数据文件，测区号将显示在左侧测区列表中，需先划分好构件才能进行其他操作，详情请参考构件划分。
3．构件划分。
数据文件被打开后，将激活主页面左侧工具条上的分区的功能。
按显示出的区号可以划分构件：需要输入起始区号和结束区号，按下“组成构件”划出了一个构件，这个构件的序号会显示在构件序号列表中，默认以“1，2，3……”序号标记，如果想规范化构件号，请在数据显示区表格的“构件编号”一列的对应构件的单元格中双击，填写表格。
其他操作同上。
如果您想修改构件包含的测区个数，可以按“取消划分”取消上一次的划分（只能取消一次），这些测区的编号会重新在列表中显示。
采用山东测强曲线：每构件不得少于3个测区。
采用其他测强曲线：每构件不得少于5个测区。
图2：构件划分5．回弹值查询修改：双击构件序号列表中的待查询/修改的构件的序号项，弹出如下对话框：图4：回弹查询修改在测区编号框中包含这个构件的所有测区编号，选择不同的编号，将在16个方框处显示对应测区的16个回弹值。
更改回弹值后，点击“修改”将改动保存下来，点击“初始值”调入原始数值。
也可以通过“直接修改数据”方式进行回弹值修改。
即：“确认选择”待检测构件后，双击可编辑的单元格对回弹数据、修正规则等进行修改和修正。
回弹仪操作步骤
HT225W型全自动数字回弹仪功能及操作§1.1依据标准HT225W型全自动数字回弹仪依据GB9138-88《回弹仪》和企业标准Q/LKDG01—2001制造。
用于工程结构中普通混凝土抗压强度的非破损检测。
§1.2.仪器系统构成和面板说明：●仪器构成：如1-1由回弹仪机械部分、数据采集处理单元和数据传输电缆组成。
图1-1 仪器构成●面板说明：见图1-2。
①显示屏：显示测试结果，测试条件，选项等内容；②开/关：打开或关闭仪器；图1-2 仪器面板③测试：进入测试状态；④：光标上移或数字增加；⑤选项：进入主菜单，选择测试条件；⑥：光标右移；⑦：光标左移；⑧：光标下移或数字减小；⑨取消：取消当前次的测试结果；⑩确定：确认选择项目或测试结果确认；○11针插座：连接回弹仪；○12孔插座：连接计算机，测试数据传入计算机。
§1.3.功能和特点HT225W型全自动数字回弹仪用于建筑结构中硬化混凝土抗压强度的非破损检测评定。
现场检测、回弹值计算、各种修正和强度的换算，完全依据《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2001中的规定进行。
较之国内外常用回弹仪，HT225W型有如下特点：汉字化：全汉字操作菜单，显示和操作以汉字方式给出。
便于推广普及。
数字化：回弹值以数字形式显示在屏幕上，用12位的A/D转化回弹值，较之指针式读数提高了精度。
自动化：测试方向、浇注面自动修正，回弹值存储，换算强度值，省去了现场人工记录，提高了检测效率和时效性。
§1.４.测试条件设置§1.4.1.连接：如图3-1所示，用专用传输线连接机械回弹仪和数据采集处理单元。
§1.4.2.开机及测试条件默认：按“开/关”键，显示“数显回弹仪”“大地工程检测技术开发公司”2秒钟，仪器自动进入测试等待状态。
见图1-3。
图1-3 开机后仪器默认测试状态测量区号：020第次回弹值：R|||———————————→侧面通用16如图1-3所示，开机后仪器默认测试条件为：测区号：接上次测区编号加1，而后每测完1个测区增加1。
回弹仪操作作业规程
回弹仪操作作业规程回弹仪操作方法1.回零操作：将回弹仪弹击杆顶住砼测试面，轻压尾盖，定位钩销脱开导向法兰；慢慢抬起仪器，在压缩弹簧作用下，弹击杆伸出，挂钩与弹击锤挂上，同时导向法兰将指针滑块带到零位，即指针滑块上红刻线与零度尺零线重合。
2.回弹仪获得能量操作：将已伸出的弹击杆对准砼测试面上测点，均匀缓慢退呀回弹仪，弹击杆被压入回弹仪，弹击拉簧拉伸；当仪器推压到一定位置时，导向法兰上的挂钩背部与尾部调整螺栓头端面接触并开始移动，到挂钩脱开弹击锤的瞬间，弹击拉簧伸长度达到规定的标准长度75mm，此时仪器得到了标称功能2.207N.m，弹击锤处于一触即发的状态。
这一操作规程应始终保持回弹仪轴心垂直于测试面，切忌推压用力过猛，速度过快。
3.弹击操作：紧接上述操作并继续推压回弹仪，直至弹击锤与挂钩脱开，在弹击拉簧拉力作用下，弹击锤沿中信导杆向弹击杆飞速冲击，动能在锤杆碰撞瞬间将进行分解：一部分能量使砼产生塑形变形而被吸收，另一部分使砼产生弹性变形而弹给弹击锤使其回跳。
4.读取回弹值操作：当弹击锤与弹击杆碰撞后第一次碰撞回跳时将指针滑块带到一定位置，此后应继续压住回弹仪，并从指针滑块刻线所对应的读尺刻线读取回弹值Ri；若不便读数，可按动按钮锁住机芯，保留指针滑块的位置，然后将回弹仪拿到便于读数处读取回弹值。
LF-Ⅱ型离心式快速沥青含量测定仪操作方法（1）在烘箱中于105℃左右烘干环形滤纸，取出称重并记录；（2）打开仓盖再旋下锁紧螺母，打开料盖；（3）将1.5公斤左右混合料放入料碗内，加入适量容积将其浸没并用玻璃棒降班均匀，使沥青充分溶解。
放号滤纸，盖上料盖并旋紧锁紧螺母，扣好仓盖和机盖，放号回收瓶，浸泡30分钟左右；（4）打开电脑开关，离心过滤开始，等混合液流出停止后关闭电源开关，向后推顶刹车手柄使电击停转；（5）取下扣盖，加注新溶剂，数量同前，扣好料盖，3-5分钟左右后，重复步骤（2）、（4），如此数次直至流出的溶剂为清澈的淡黄色为止。

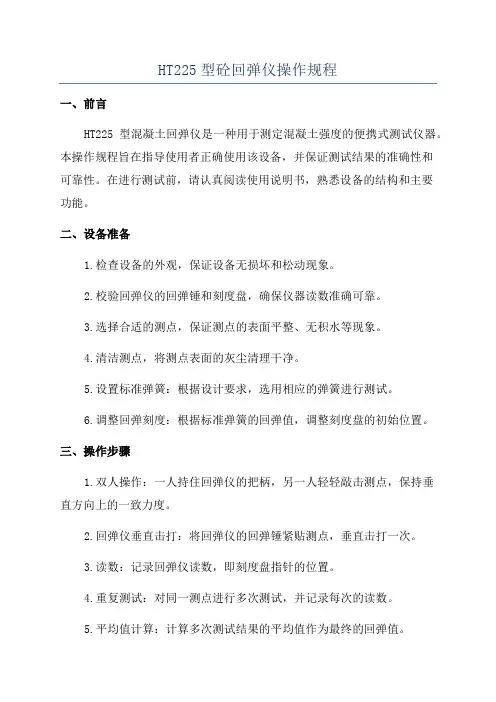

HT225型砼回弹仪操作规程
HT225型砼回弹仪操作规程一、前言HT225型混凝土回弹仪是一种用于测定混凝土强度的便携式测试仪器。
本操作规程旨在指导使用者正确使用该设备，并保证测试结果的准确性和可靠性。
在进行测试前，请认真阅读使用说明书，熟悉设备的结构和主要功能。
二、设备准备1.检查设备的外观，保证设备无损坏和松动现象。
2.校验回弹仪的回弹锤和刻度盘，确保仪器读数准确可靠。
3.选择合适的测点，保证测点的表面平整、无积水等现象。
4.清洁测点，将测点表面的灰尘清理干净。
5.设置标准弹簧：根据设计要求，选用相应的弹簧进行测试。
6.调整回弹刻度：根据标准弹簧的回弹值，调整刻度盘的初始位置。
三、操作步骤1.双人操作：一人持住回弹仪的把柄，另一人轻轻敲击测点，保持垂直方向上的一致力度。
2.回弹仪垂直击打：将回弹仪的回弹锤紧贴测点，垂直击打一次。
3.读数：记录回弹仪读数，即刻度盘指针的位置。
4.重复测试：对同一测点进行多次测试，并记录每次的读数。
5.平均值计算：计算多次测试结果的平均值作为最终的回弹值。
6.数据处理：根据回弹值和标准弹簧的回弹值，通过对照表或计算公式，得出混凝土的强度值。
四、注意事项1.回弹仪的回弹锤和刻度盘必须保持干燥清洁，以免影响读数精度。
2.操作时要求回弹仪垂直击打，力度均匀，避免斜击或用力过猛。
3.测点的选择要遵循代表性原则，即采用足够数量的测点以保证测试结果的准确性。
4.测点表面必须平整干净，无积水或凹凸不平现象。
5.进行多次测试，取平均值来减少个别测试结果的误差。
6.需要根据不同标准弹簧的回弹值，使用不同的刻度盘进行测试。
7.回弹值不能直接代表混凝土的强度值，需要经过数据处理得到。
五、操作流程图（此处可自行绘制流程图，便于操作时参考）六、总结HT225型混凝土回弹仪是一种方便实用的混凝土强度测试设备，在使用过程中要严格按照操作规程进行操作，以确保测试结果的准确性。
同时，对于设备的保养和维护工作也要做好，保证设备的正常使用寿命。
HT225A型回弹仪操作规程
HT225A型回弹仪操作规程一、仪器准备1.检查回弹仪是否完好无损，各部件是否齐全。
2.检查仪器电源是否正常，电池是否充足。
3.查看仪器是否处于水平位置，调整仪器位置，确保仪器稳定。
4.检查测量区域是否有其他杂物，如有需要进行清理。
二、设置仪器1.打开仪器电源，待电源指示灯亮起。
2.按下仪器上的“设置”按钮，进入设置模式。
3.使用方向键选择所需测量参数，如回弹指针倍数、仪器灵敏度等。
4.设置完成后，按下“确认”按钮保存设置。
三、测量操作1.使用测量锤将回弹仪对准待测表面，将测量锤从一定高度自由下落。
2.观察回弹仪上的回弹指针，记录下回弹指针的位置。
3.进行多次测量，取多次测量结果的平均值。
4.每次测量之前，需将回弹仪轻轻按压待测表面，以确保仪器与表面接触牢固。
5.在测量过程中，需保持仪器与待测表面垂直。
四、数据处理1.根据测量结果计算出回弹指数。
2.若需要进一步计算其他指标，可以根据回弹指数进行转换。
3.将测量结果记录下来，包括测量点位置、测量时间、回弹指数等。
五、仪器维护1.使用完毕后，将仪器放置在干燥通风的地方，避免潮湿及长时间暴露在阳光下。
2.定期清洁仪器表面及探头，不得使用有腐蚀性的清洁剂。
3.保持仪器电源充足，如需更换电池，应关机后进行。
4.定期校准仪器，确保测量结果准确可靠。
六、注意事项1.使用过程中需戴好安全帽和手套，以防止意外伤害。
2.工作人员需熟悉仪器的使用方法和注意事项，严格按照操作规程进行操作。
3.在室外使用仪器时，需注意天气条件是否适宜测量。
4.在测量过程中，需将测量区域隔离，确保测量精准度。
5.若测量结果异常，需及时检查仪器和测量区域，解决问题后方可继续进行测量。
以上为HT225A型回弹仪的操作规程，操作人员应严格按照规程进行操作，确保测量结果的准确性和可靠性。
同时，要注意安全事项，保护好仪器，并定期进行维护和校准。
混凝土回弹仪说明
混凝土回弹仪说明回弹仪测混凝土强度使用方法混凝土回弹仪说明回弹仪测混凝土强度使用方法回弹法测混凝土强度一、回弹法测混凝土强度的原理：回弹法是测定混凝土表面硬度从而推定混凝土整体强度的力学方法之一。
根据混凝土强度与表面硬度之间存在的相关关系，用检测混凝土表面硬度的方法间接检验或推定混凝土强度，即采用定值动能的弹簧与钢锤冲击混凝土表面，其回跳值与表面硬度也存在着相关关系。
因此通过试验的方法，建立混凝土强度与回跳值的相关关系—数学模型或相关曲线，并以此来确定混凝土的抗压强度，这就是回弹法测混凝土强度的基本原理二、仪器介绍：回弹法的仪器主要是混凝土回弹仪（HT—225A），主要技术指标如下： 1、标称动能：2.207J 2、弹击拉簧刚度：7.85N 3、弹击锤冲程：75 mm 4、弹击锤与杆碰撞面硬度 HRC59—63 5、指针系统最大静摩擦力 0.5—0.8N 6、回弹仪钢砧率定平均值 80±2 7、外形尺寸Φ60×280 mm8、重量 1Kg三、仪器的操作方法正确使用和操作回弹仪，可以较好地发挥其效能，提高测试的准确性。
因此，仪器操作需要有一定的规程：在操作回弹仪的全过程中，都应注意持握回弹仪姿势，一手握住回弹仪中间部位，起扶正的作用；另一手握压仪器的尾部，对仪器施加压力，同时也起辅助扶正作用。
回弹仪的操作要领是：用力均匀缓慢，扶正对准测试面。
慢推进，快读数四、测试方法 4.1 一般规定图 1 回弹仪构造图1、结构或构件混凝土强度检测可采用下列两种方式：（1）单个检测：适用于单个结构或构件的检测；（2）批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、成型工艺、养护条件基本相同且龄期相近的结构或构件。
批量检测时，抽检数量不得少于同批构件总数的 30%且不得少于 10 个。
抽检构件时，应遵循随即抽取重点部位或有代表型的构件。
2、每一结构或构件的测区符合些列规定：（1）每一结构或构件的测区数不应少于 10 个，对于某一方向尺寸小于4.5m 且另一方向小于 0.3m 的构件，其测区数量可适当减少，但不应少于5 个；（2）相邻两测区的间距应最大不超过 2m，测区离构件端部或施工缝边缘的距离不大于 0.5m，且不小于 0.2m；（3）测区应尽量选在使回弹仪处于水平方向检测混凝土的侧面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HT—225混凝土回弹仪操作规程
1．将弹击杆顶住混凝土的表面，轻压仪器，使按钮松开，放松压力时弹击杆伸出，挂钩挂上弹击锤。
2．使仪器的轴线始终垂直于混凝土的表面并缓慢均匀施压，待弹击锤脱钩冲击弹击杆后，弹击锤回弹带动指针向后移动至某一位置时，指针块上的示值刻线在刻度尺上示出一定数值即为回弹值。
3．使仪器机芯继续顶住混凝土表面进行读数并记录回弹值。
如条件不利于读数，可按下按钮，锁住机芯，将仪器移至它处读数。
4．逐渐对仪器减压，使弹击杆自仪器内伸出，待下一次使用。
5．试验完成，设备整理，装箱；清理试验现场。
