机械回弹仪说明书
型高强回弹仪说明书

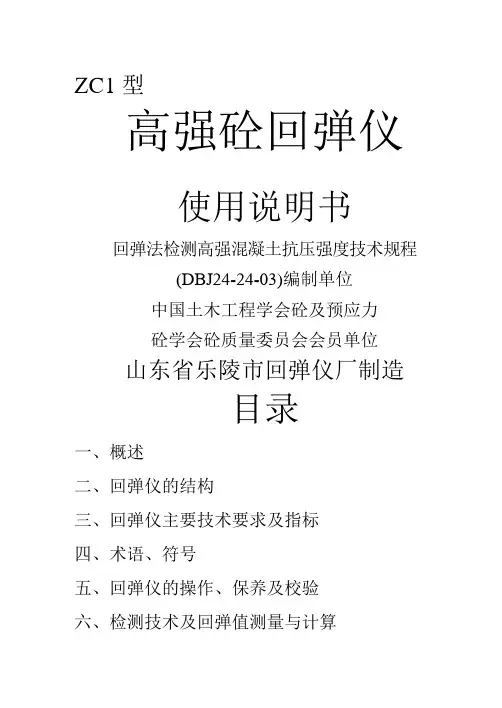

ZC1型高强砼回弹仪使用说明书回弹法检测高强混凝土抗压强度技术规程(DBJ24-24-03)编制单位中国土木工程学会砼及预应力砼学会砼质量委员会会员单位山东省乐陵市回弹仪厂制造目录一、概述二、回弹仪的结构三、回弹仪主要技术要求及指标四、术语、符号五、回弹仪的操作、保养及校验六、检测技术及回弹值测量与计算七、测强曲线八、混凝土强度的计算九、附录A、附录B十、回弹法检测高强混凝土抗压强度技术规程（条文说明）一、概述混凝土回弹仪是用一弹簧驱动弹击锤并通过弹击杆弹击混凝土表面所产生的瞬时弹性变形的恢复力，使弹击锤带动指针弹回并指示弹回的距离。
以回弹值（弹回的距离与冲击前弹击锤与弹击杆的距离之比按百分之比计算），作为混凝土抗压强度相关的指标之一，来推定混凝土的抗压强度的一种仪器。
用于检测现场混凝土结构或构件的ZC3-A中型回弹仪，在我国应用多年，技术成熟并有相应的技术标准（中华人民共和国行业标准《回弹法检测砼抗压强度技术规程》（JG/T23-92）及回弹仪检定标准（国家计量检定规程《砼回弹仪》（JJG817-93））随着我国经济建设的发展，建设工程中高层建筑日益增多，随之采用的高强混凝土也愈来愈多，使用回弹仪检测现场高标号砼强度的要求愈加迫切。
为此我厂在原ZC3-A型砼回弹仪基础上，通过多年试验改进，已研制出ZC1型高强砼回弹仪，用于检测砼抗压强度为60-80mPa范围内的砼结构或构件。
二、回弹仪的结构图1示出（ZC1）型回弹仪在弹击后的纵向剖面结构示意图。
图1 回弹仪构造和主要零件名称三、回弹仪主要技术要求及指标3.1技术要求3.1.1测定回弹值的仪器，必须采用能量为5.5J的回弹仪，其弹击锤冲击长度为100mm，弹击杆前端球面半径为18mm。
回弹仪必须具有制造厂的合格证及检定单位的检定合格证，并应在回弹仪的明显位置上具有下列标志：名称、型号、制造厂名（或商标）、出厂编号、出厂日期等。
3.1.2回弹仪必须符合下列标准状态的要求：1、水平弹击时，弹击锤脱钩的瞬间，回弹仪的标准能量应为5.5J；2、弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，此时弹击锤起跳点应相应于指针指示刻度尺上“0”处；3、在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为83±2。
HT-1000高强回弹仪说明书
目录一、概述 (2)二、技术指标和结构 (2)三、回弹仪的操作方法 (5)四、检测技术规程 (6)五、回弹仪的校验 (6)六、维护保养 (9)一、概述来自上海乐傲实验仪器有限公司乯回弹仪作为无损检测仪器，已广泛用于结构砼、墙体砌筑砖和砂浆抗压强度的检验。
国家制定了相应的回弹仪标准和检测方法标准（技术规程），使回弹仪的应用趋于规范化。
我国已颁发的标准有：1.《GB/T9139-1988回弹仪》2.《JGJ/T123-2001回弹仪检测混凝土抗压强度技术规程》3.《JC/T976-1999回弹仪评定烧结普通砖强度等级的方法》4.《JJG817-1993混凝土回弹仪》随着我国城市的迅速发展，高层、超高层建筑在许多城市鳞次栉比，很多已开采用用高强砼C50-C80，为了适应建筑工程质量现场检测的需求，我公司研制HT1000型回弹仪，主要用于检测C50-C80高强砼的抗压强度。
二、技术指标和结构2.1仪器主要技术性能HT1000型回弹仪技术性能和参数如下：1.标准动能9.8J（1kgf.m）2.弹击锤冲程140mm3.指针系统最大静摩擦力0.5～0.8N4.钢砧率定平均回弹仪83±25.弹击拉簧钢度10N/cm6.仪器质量≈3.5kg7.外形尺寸：Ф65×486mm图1HT1000型回弹仪构造图2.盖帽3.缓冲弹簧4.弹击拉簧5.体乙6.弹击锤7.刻度尺螺钉8.刻度尺9.指针轴10.弹簧片11.指针滑块12.导向法兰13.挂钩弹簧14.压缩弹簧15.调整螺钉16.尾盖17.锁进螺母18.挂钩19.锁母20.按钮弹簧21.按钮螺母22.按钮座23.定位钩销24.中心导杆25.体甲26.弹簧挡圈27.弹簧座28.半圆卡环29.防尘毡圈2.2回弹仪构造HT1000型回弹仪的构造和其他类型回弹仪相似，由以下几部分组成：1.弹击系统（机芯）；2.示值系统；3.仪壳部件；4.按钮部件等部件，其结构如图所示。
HT225-V回弹仪说明书
一、概述21.仪器简介22.技术特点23.技术指标44.仪器配置5二、操作指南61.外观62.开机73.使用方法7三、软件使用161.安装软件162.软件操作17四、注意事项21五、技术服务221.产品保修222.产品维修223.产品及软件升级23一、概述1. 仪器简介津维HT225-V语音数显回弹仪是天津市津维电子仪表有限公司依据中华人民共和国行业标准《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2001）所设计，是针对建筑行业混凝土抗压强度现场检测的实际需要所开发的高科技产品，适用于各类建筑工程中普通混凝土抗压强度的无损检测。
仪器适用于政府计量部门组织的工程质量检测，各工程质量监督机构、监理单位的现场质量抽查，现场即时获得被抽检混凝土结构抗压强度的检测结果，极大的提高各检测机构对工程质量的检测效率。
2. 技术特点1).依据《回弹仪检测混凝土抗压强度技术规程》（JGJ/T23-2001）设计。
2).国内首创一体式结构，将回弹仪主机和回弹仪传感器有机的结合起来，无须任何连接线，携带方便。
3).率先采用真彩色的液晶显示屏，176x220分辨率，全中文界面，操作方便。
4).独特的回弹值语音提示功能，无须观看屏幕即可知道回弹值，提高检测人员的检测效率。
5).回弹仪传感器采用非接触式光栅传感器，完全避免了采用电位器方式或其他接触式采样方式中容易发生的机械磨损、接触不良等缺陷，并有精度高，寿命长等特点，同时保留了机械指针标尺。
6).仪器内置大容量锂电池，可反复充电使用，减少后期的使用成本，避免了一次性碱性电池带来的高成本及对环境污染等缺点。
7).可外接无线便携式打印机，现场即可生成检测报告。
8).大容量数据存储，最多可存储200个标准构件,一个标准构件最多可检测99个测区，完全满足实际检测工作的需要。
9).仪器内置全国统一曲线，并可增加地区或专用曲线，由用户随时更换，最多可存储20条测强曲线。
10).构件及测区参数可现场录入，并自动计算构件结果。
回弹仪使用说明
回弹仪使用说明一、回弹仪操作规程正确操作回弹仪，可提高测试准确度。
在操作回弹仪全过程中，都应注意保持持仪器姿势的正确：一手握住回弹仪中前部位，另一手握压仪器尾部的尾盖。
操作基本要领是：用力推压均匀缓慢，扶正垂直对准测面，不晃动。
回弹仪操作程序如下：1．回零操作将回弹仪弹击杆顶住砼测试面，轻压尾盖，定位钩销脱开导向法兰；慢慢抬起仪器，在压缩弹簧作用下，弹击杆伸出，挂钩与弹击锤挂上，同时导向法兰将指针滑块带到零位，即指针滑块上红刻线与刻度尺零线重合。
2．回弹仪获得能量操作将已伸出的弹击杆对准砼测试面上测点，均匀缓慢推压回弹仪，弹击杆被压入回弹仪，弹击拉簧拉伸；当仪器推压到一定位置时，导向法兰上的挂钩背部与尾部调整螺栓头端面接触并开始转动，到挂钩脱开弹击锤的瞬间，弹击拉簧伸长度达到规定的标准长度75mm，此时仪器得到了标称功能2.207N.m，弹击锤处于一触即发的状态。
这一操作过程应始终保持回弹仪轴心垂直于测试面，切忌推压用力过猛，速度过快。
3．弹击操作紧接上述操作并继续推压回弹仪，直至弹击锤与挂钩脱开，在弹击拉簧拉力作用下，弹击锤沿中心导杆向弹击杆飞速冲击，动能在锤杆碰撞瞬间将进行分解：一部分能量使砼产生塑性变形而被吸收，另一部分使砼产生弹性变形而弹给弹击锤使其回跳。
4．读取回弹值操作当弹击锤与弹击杆碰撞后第一次碰撞回跳时将指针滑块带到一定位置(通过弹簧片)，此后应继续压住回弹仪，并从指针滑块刻线所对应的读尺刻线读取回弹值Ri；若不便读数，可按动按钮锁住机芯，保留指针滑块的位置，然后将回弹仪拿到便于读数处读取回弹值。
以上是一次弹击测试操作过程，并获得一个测点的回弹值Ri。
重复上述操作过程便可得到所需要的测点回弹值。
二、测试方法采用回弹仪检测结构或构件砼抗压强度是以测区为基本单元来进行的，即在结构或构件上划分若干个测区，每个测区分布16个测点，测完一个测区再测另一个测区，在结构或构件上有序地进行回弹检测。
回弹仪使用说明
回弹仪使用说明回弹仪使用说明概述回弹仪是一种用于测量混凝土表面硬度的工具。
它通过测量钢球在混凝土表面反弹高度来评估混凝土的压缩强度。
回弹仪广泛应用于建筑、桥梁、道路等工程中，以评估混凝土结构的质量和耐久性。
器材回弹仪由以下部分组成：1.主机：包括重锤、导杆和测量装置；2.钢球：直径为20mm，重约78g；3.校验锤：用于检查回弹仪的准确性。
操作步骤1.校验回弹仪在使用前，需要进行校验以确保回弹仪的准确性。
将校验锤放置在平坦水平的混凝土表面上，然后按下主机上方的按钮使重锤自由落下并击打校验锤。
记录下校验锤反弹高度，并与标准值进行比较。
如果差距过大，则需要进行调整或更换。
2.选择测试点选择要测试的混凝土表面，并确定测试点位置。
应该在不同位置进行多次测试以获得更精确的结果。
通常，测试点应该在混凝土表面上距离边缘至少25mm的位置。
3.测量回弹高度将钢球插入导杆底部的夹具中，然后将导杆垂直于混凝土表面放置在测试点上。
按下主机上方的按钮使重锤自由落下并击打钢球，记录下钢球反弹高度。
同一测试点应进行多次测量，然后取平均值作为结果。
4.解读结果根据所使用的回弹仪型号和相关标准，可以将反弹高度转换为混凝土压缩强度或其他指标。
通常情况下，反弹高度越大，则混凝土压缩强度越大。
注意事项1.在测试前应清理混凝土表面，并确保其干燥、平整和无裂缝。
2.在进行多次测量时应改变钢球和导杆的位置以避免对同一位置进行过多的测试。
3.在进行室外测试时应注意环境条件对结果的影响，并进行相应调整。
4.在使用过程中应注意安全，避免重锤击打到手指或其他物体。
结论回弹仪是一种简单易用且广泛应用的工具，在混凝土结构质量评估中具有重要作用。
通过正确使用和校验，可以获得准确的测试结果，从而为工程建设提供可靠的保障。
回弹仪使用说明范文
回弹仪使用说明范文一、引言回弹仪是一种用于测试材料弹性恢复能力的工具。
它能够测量材料在受到外力撞击后的回弹程度，从而判断材料的质量和性能。
本使用说明将详细介绍回弹仪的使用方法和注意事项，帮助用户正确高效地操作该仪器。
二、仪器概述回弹仪主要由仪器本体、测量等装置、显示装置和电源装置组成。
仪器本体大致呈圆柱形，外壳采用钢材制作，具有较高的抗压能力。
测量装置包括撞击器和测量探头，用于进行回弹测试。
显示装置为液晶显示屏，可直观地显示测试结果。
电源装置可以通过电源线连接电源，供仪器使用。
三、仪器使用方法1.准备工作首先，确认回弹仪连接正常且电源正常。
然后，根据需要选择合适的试验样品，并将样品放置在仪器上。
确保样品表面干净、平整，无明显的凹陷或突起。
最后，调整仪器的位置和高度，使得撞击器能够垂直地撞击样品。
2.操作步骤（1）打开电源开关，仪器开始供电。
（2）选择测试模式。
回弹仪通常有两种测试模式，即单次测试和多次测试。
单次测试用于测试单个样品的回弹情况，多次测试用于统计多个样品的平均回弹值。
（3）调整撞击力。
在选择测试模式后，根据样品的性质和要求，调整撞击力大小。
较硬的材料需要较大的撞击力，而较软的材料需要较小的撞击力。
通常通过旋钮或按钮来调整撞击力大小。
（4）进行测试。
将撞击器对准样品，并按下测试按钮。
撞击器会以一定的速度撞击样品，并弹回一定距离。
仪器会自动测量回弹距离，并在液晶显示屏上显示测试结果。
（5）记录结果。
测试结束后，记录测试结果并保存。
在多次测试模式下，可以进行多次测试，并计算其平均回弹值。
（6）关闭电源开关。
在使用结束后，关闭电源开关，断开电源连接。
四、注意事项1.使用前应仔细阅读使用说明，了解仪器功能和操作步骤。
2.操作时应穿戴适当的防护设备，避免撞击事故。
3.对于不同性质和要求的样品，需要调整撞击力大小，避免过度或不足。
4.在测试时，应确保样品表面干净平整，避免凹陷和突起影响测试结果。
5.在使用过程中，严禁用手触摸撞击器，以免造成伤害。
回弹仪使用说明
回弹仪使用说明介绍回弹仪是一种常用的建筑测量工具，用于评估混凝土表面的硬度。
它通过测量回弹的反弹高度，来推测混凝土的抗压强度。
本文将详细介绍回弹仪的使用方法以及注意事项。
确认设备完好在使用回弹仪之前，首先需要进行设备检查，确保仪器完好并且正常工作。
以下是一些常规的设备检查事项： 1. 检查回弹仪表面是否有明显的损坏或磨损。
2. 检查回弹仪弹簧是否有松动或断裂。
3. 检查仪器是否需要校准。
4. 检查回弹仪是否有足够的电池电量。
准备工作在使用回弹仪之前，还需要进行一些准备工作： 1. 清理被测混凝土表面，确保表面无明显污染和水泥浆。
2. 对于垂直表面测量，需安装或搭设支撑架，确保测量准确稳定。
3. 在仪器的背面选择合适的刻度系数和刻度尺。
测量方法下面是一种常用的回弹仪测量方法： 1. 将回弹仪的测量头紧贴被测混凝土表面，并按下测量按钮。
2. 记录回弹仪显示器上显示的回弹高度值。
3. 对同一位置进行3次测量，并计算平均值。
4. 根据回弹高度值和设备的刻度系数，查找测量结果对应的抗压强度。
注意事项在使用回弹仪时，需要注意以下事项，以确保测量的准确性和安全性： 1. 测量时应避免强风、雨天等恶劣环境，确保测量结果的可靠性。
2. 测量时应避免手部过度用力或晃动仪器，以免影响测量结果。
3. 测量时应避免在混凝土表面有明显缺陷、脱落或裂缝的地方进行测量。
4. 在垂直表面测量时，使用支撑架固定回弹仪，以确保测量的稳定性。
5. 在使用回弹仪之前，应通读仪器的使用说明书，了解其特点、性能和适用范围。
结论回弹仪是一种方便实用的建筑测量工具，通过测量回弹的反弹高度，可推测混凝土的抗压强度。
在使用回弹仪时，需要进行设备检查、准备工作，并根据正确的测量方法进行操作。
同时，需要注意事项以确保测量结果的准确性和安全性。
回弹模量测定仪使用说明书
回弹模量测定仪使用说明书回弹模量测定仪使用说明书一、产品简介回弹模量测定仪是依据国标《GB/T 50363-2006》设计制造的，采用电脑作为测控主机，人性化的软件界面和PVC键盘使操作更为简单。
仪器主要用于测定碎石和砾石材料的回弹模量，是土木工程和道路、机场等基础设施建设的质量控制的重要仪器。
二、主要技术参数1、最大测试压力：100KN2、试验力分辨率：±1/3000003、最大测试行程：150mm4、最小分辨率：0.01μm5、电控箱尺寸：340×220×110mm6、工作环境：温度0-40℃，湿度≤85%7、电源：AC220V，50Hz8、重量：约15kg三、仪器安装与调试1、安装前请拆下工作台下方的防护罩，将仪器置于合适的工作台上，然后固定。
2、准备一根合适的连接管，一端与仪器后面的航空插座连接，另一端与试样环连接。
试样环的接口尺寸为M14×1.5。
连接管长度根据具体情况确定，保证在试验过程中不会对试样产生额外的张力。
3、使用前应对仪器进行标定。
标定时应保证在规定的时间内连续供应载荷，并保证载荷的误差不超过±1%。
标定后根据国标《GB/T 50363-2006》中的计算公式计算出修正系数，并将其应用于实际试验。
4、在进行试验前，应根据需要将适当数量的高精度载荷传感器连接到数字千分表上。
数字千分表的接口尺寸为M14×1.5。
高精度载荷传感器数量应根据具体情况确定，但至少应连接一个载荷传感器。
5、根据需要将高精度位移传感器连接到位移测量装置上。
位移测量装置的接口尺寸为M14×1.5。
高精度位移传感器数量应根据具体情况确定，但至少应连接一个位移传感器。
6、将数字千分表、位移测量装置、高精度载荷传感器和高精度位移传感器连接至电脑上的对应接口。
确保连接稳定，避免在试验过程中出现信号中断或连接不稳定的情况。
7、打开电脑上的测控软件，输入试验参数，并按照软件提示进行操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测砖回弹仪TC500L 使用说明书
北京时代之峰科技有限公司
请先阅读
感谢您选择北京之峰科技有限公司的产品，我们将竭诚为您提供优质的产品和快捷的服务。
在使用我公司产品之前请您务必仔细阅读本说明书中的内容。
1、说明书在编制过程中力求对所包含内容及数据进行正确而又完
整的描述，但并不保证其中无任何错误或遗漏，对此所导致的任何后果恕不承担任何责任。
2、北京之峰科技有限公司保留随时更改说明书内容而毋须事先声
明的权利，恕不另行通知。
3、北京之峰科技有限公司对本仪器及相关故障导致数据偏差或不
正确的检测结论，由此带来的可能损失，恕不承担任何责任。
4、本仪器已经使用，即意味着您已经全部阅读、准确理解了本说
明中的全部条款，并且您已经完全同意本说明中所有条款。
5、在非北京之峰科技有限公司直接参与的销售及服务过程中，所
签订有违背于本声明的协议内容，北京之峰科技有限公司不承担任何责任。
目录
一、概述 (1)
二、回弹仪构造 (2)
三、回弹仪的操作、保养剂校验 (3)
四、测试技术 (5)
五、强度推定 (7)
一、概述
测砖回弹仪是用一弹簧驱动弹击锤并通过弹击杆弹击烧结普通砖砌体或烧结多孔砖砌体中砖表面所产生的瞬时弹性变形的恢复力，使弹击锤带动指针弹回并指示出回弹的距离，以此回弹值作为烧结普通砖砌体或烧结多孔砖砌体中砖的抗压强度相关的指标之一，来推定砖的抗压强度及标号。
由于回弹仪轻便、灵活、价廉、不需电源、易掌握，非常适合现场建筑工地及中小型砖厂使用，为确保砖的出厂质量提供了行之有效的标准检测仪器。
ZC4型回弹仪是按照中华人民共和国国家标准《砌体工程现场检测技术标准》（GB/T50315-2011）生产的，它的主要指标是：
1、标称动能 0.735J
2、弹击锤冲击长度 75±0.3mm
3、指针滑块的摩擦力 0.5±0.1N
4、弹击拉簧工作长度 61.5±0.3mm
5、弹击锤脱钩位置刻度尺“100”刻线
6、弹击杆端部球面半径 25±1mm
7、钢砧上的率定值 74±2
二、回弹仪构造
图1示出（ZC4）型回弹仪在弹击后的纵向剖面结构示意图
1——紧固螺母
2——调零螺钉
3——挂钩
4——挂钩销子
5——按钮
6——机壳
7——弹击锤
8——拉簧座
9——卡环
10——密封毡圈
11——弹击杆
12——盖帽
13——缓冲压簧
14——弹击拉簧
15——刻度尺
16——指针片
17——指针块
18——中心导杆
19——指针轴
20——导向法兰
21——拉钩压簧
22——压簧
23——尾盖
图1回弹仪构造和部件
三、回弹仪的操作、保养及校验
（一）操作
1、将弹击杆顶住砖样表面，轻压仪器，使按钮松开，放松压力使
弹击杆伸出，挂钩挂上弹击锤。
2、使回弹仪的轴线始终垂直于砖样条面上的测点并缓慢均匀施
压，待弹击锤脱钩冲击弹击杆后，弹击锤回弹带动指针向后移
动至某一位置时，指针块上的示值刻线在刻度尺上指示出一定
数值即为回弹值。
3、使仪器继续顶住砖样表面进行读数并记录回弹值。
如条件不利
于读数，可按下按钮，锁住机芯，将仪器移至它处读数。
4、逐渐对仪器减压，使弹击杆自仪器内伸出，待下一次使用。
（二）保养
回弹仪有下列情况之一时应进行常规保养：
1、弹击超过2000次；
2、对检测值有怀疑时；
3、钢砧率定值不合格；
常规保养方法应符合下列要求：
1、拧开前盖和尾盖，取下卡环和压簧，使弹击锤脱钩后取出机芯，
然后卸下弹击杆（取出里面的缓冲压簧）和三联件（弹击锤、
弹击拉簧和弹簧座）；
2、用汽油或煤油清洗机芯各零部件，特别是中心导杆，弹击锤和
弹击杆的内孔和冲击面，清洗后在中心导杆上薄薄地抹上一层
钟表油或缝纫机油，其它零部件均不得抹油；
3、清洗机壳内壁，卸下刻度尺，检指针摩擦力应为0.5±0.1N；
4、不的旋转尾盖上已定位紧固的调零螺丝；
5、不得自制或更换零部件；
6、保养后应按要求进行率定试验，率定值应为74±2
7、率定钢砧应符合国家计量检定规程《混凝土回弹仪》
（JJG817-2011）的规定。
（三）校验
回弹仪有下列情况之一时应送主管部门认可的检定单位校定，校定合格的回弹仪应有检定证书；
1、新回弹仪启用前；
2、超过检定有效期现（有效期限为半年）；
3、经常规保养后率定值不合格；
4、遭受严重撞击或其它损害。
四、测试技术
（一）一般规定
烧结砖回弹法适用于推定烧结普通砖砌体或烧结多孔砖砌体中砖的抗压强度，也适用于检测轻骨料混凝土及其它轻质材料的强度。
不适用于推定表面已风化或遭受冻害、环境侵蚀的烧结普通砖砌体或烧结多孔砖砌体中砖的抗压强度。
每个检测单元中应随机选择10个测区。
每个测区的面积不宜小于1.0m²，应在其中随机选择10块条面向外的砖作为10个测位供回弹测试。
选择的砖与砖墙边缘的距离不应大于250mm。
（二）测试步骤
1、被检测砖应为外观质量合格的完整砖。
砖的条面应干燥、清洁、
平整，不应有饰面层、粉刷层，必要时可用砂轮清除表面的杂
物，并应磨平测面，同时应用毛刷刷去粉尘。
2、在每块砖的测面上应均匀布置5个弹击点。
选定弹击点时应避
开砖表面的缺陷。
相邻两弹击点的间距不应小于20mm，弹击点
距砖边缘不应小于20mm，每弹击点应只能弹击一次，回弹值读
数应估读至1。
测试时，回弹仪应处于水平状态，其轴线应垂
直于砖的表面。
（三）数据分析
1、单个测位的回弹值，应取5个弹击点回弹值的平均值。
2、第i测区第j个测位的抗压强度换算值，应按下列公式计算：（1）烧结普通砖：
f1ij = 2×10-2R2-0.45R+1.25
（2）烧结多孔砖：
f1ij = 1.70×10-3R2.48
式中：f1ij—第i测区第j测位的抗压强度换算值（MPa）；
R—第i测区第j测位的平均回弹值。
3、测区的砖抗压强度平均值，应按下式计算：
4、本说明书参照依据是国家标准《砌体工程现场检测技术标准》（GB/T50315-2011）。
所给出的全国统一测强曲线可用于强度为6MPa～30MPa的烧结普通砖和烧结多孔砖的检测。
当超出本标准全国统一测强曲线的测强范围时，应进行验证后使用，或制定专用测强曲线。
五、强度推定
1、检测数据中的歧离值和统计离群值，应按现行国家标准《数据的统计处理和解释正态样本离群值的判断和处理》GB/T4884中的有关格拉布斯检验法或狄克逊检验法检出和剔除。
检出水平α应取0.05，剔除水平α应取0.01，不得随意舍去歧离值，从技术或物理上找到产生离群原因时，应予剔除；未找到技术或物理上的原因时，则不应剔除。
2、根据国家标准《砌体工程现场检测技术标准》（GB/T50315-2011）
的各种检测方法，应给出每个测点的检测强度值f ij，以及每一测区的强度平均值f i，并应以测区强度平均值f i作为代表值。
3、每一个检测单元的强度平均值、标准差和变异系数，应按下列公式计算：
式中：
f1，m——同一检测单元的强度平均值（MPa）。
n2——同一检测单元的检测区数；
f1i——测区的强度代表值（MPa）。
S——同一检测单元，按n2个测区计算的速度标准差（MPa）；——同一检测单元的强度变异系数。
4、既有砌体工程，当采用回弹法检测烧结砖抗压强度时，每一检测单元的砖抗压强度等级，应符合下列要求：
1 当变异系数≤0.21时，应按表5.4-1、表5.4-2中抗压强度平均
值f1，m、抗压强度标准值f1k推定每一检测单元的砖抗压强度等级。
每一检测单元的砖抗压强度标准值，应按下式计算：
f1k=f1，m-1.8s
式中：f1k——同一检测单元的砖抗压强度标准值（MPa）。
表5.4-1烧结普通砖抗压强度等级的推定
表5.4-2烧结多孔砖抗压强度等级的推定
2 当变异系数＞0.21时，应按表5.4-1、表5.4-2中抗压强度平均
值f1.m、以测区为单位统计的抗压强度最小值f1i，min推定每一测区的砖抗压强度等级。
