cl-200A照度计说明
照度计操作规程
1、放入电池，接入光电变换器。
2、倍率开关置于“×100”，工作选择开关置于“调零”，旋转调零电位器使电表指针对准“0”，再将工作选择开关置于“测”，电表指示数字乘以100，即为此时的光强值。
3、如电表指示数字小于满刻度值的1/10，则将倍率开关置于“×10”，工作选择开关置于“调零”，旋转调零电位器使电表指针对准“0”，再将工作选择开关置于“测”，电表指示数字乘以10，即为此时的光强值。
XX有限公司
文件编号：YF/Q.WI-ZJ-025
作业指导书
页数
第1页共1页
名称：照度计操作规程
版本号：C章修改状态：00
一、照度计的工作原理
照度计由光电变换器、放大器、显示器组成。
光电变换器中的单结型硅光电池受光产生的电流，经放大器放大后，推动显示器显示出光强大小。
光电变换器中的乳白玻璃余弦修正片消除入射光与采光面不垂直时的误差，而滤色玻璃使硅光电池的光谱响应曲线接近人视觉敏感曲线。
4、如电表指示数字小于满刻度值的1/100，则将倍率开关置于“×1”，工作选择开关置于“调零”，旋转调零电位器使电表指针对准“0”，再将工作选择开关置于“测”，电表指示数字即为此时的光强值。
5、测试结束后，将工作选择开关置于“关”，拆下光电变换器，取出电池。
6、光电变换器采光面应与入射光垂直，电流计应水平放置。
7、不得将光电池直接暴露在强光中。
8、照度计应存放在干燥、T﹤40℃的环境中。
9、将工作选择开关置于“电池”，若电表指针指在相应红线区外，立即更换电ቤተ መጻሕፍቲ ባይዱ。
拟定：
审核：
批准：
生效日期:
无损检测照度计使用方法
无损检测照度计使用方法照度计这玩意儿，就像是我们无损检测世界里的小侦探，专门去探寻光照的秘密。
拿到照度计，先别慌，就把它想象成一把神秘的光照宝剑。
你看它那小小的机身，却有着大大的能量。
它的探头呢，就像是宝剑的剑尖，专门用来刺探光线的强度。
在开始检测之前，要确保这个小侦探处于良好的状态。
就好比你要让一个超级英雄吃饱饭才有力气干活一样，给照度计装上合适的电池，这就是它的能量源泉。
要是没了电，那它可就成了没牙的老虎，啥也干不了啦。
找到你要检测的地方，这时候照度计就像是一个小探险家准备踏入未知的领地。
慢慢地把探头伸出去，就像小探险家小心翼翼地迈出第一步。
你得让探头稳稳地对着光线的方向，可不能像个喝醉的大汉东倒西歪的，不然测出来的数据就像调皮的小精灵，完全不靠谱。
按下测量按钮的时候，就像是启动了一个魔法咒语。
然后你就会看到照度计的屏幕上跳出一些数字，这些数字就像是从神秘宝盒里蹦出来的宝藏密码。
如果数字显示得特别低，就像在黑暗的山洞里只点了一根小火柴，光线那叫一个微弱；要是数字很高呢，就仿佛站在了太阳公公的眼皮子底下，超级刺眼。
要是在不同的位置检测，你就得带着这个小侦探到处溜达。
就像带着你的小宠物到处找宝藏一样。
每到一个新地方，就给它一个机会施展魔法，记录下不同地方的光照强度。
如果遇到光线不均匀的情况，那照度计可就像一个在迷宫里穿梭的小机灵鬼。
你得在不同的角度去探测，就像在迷宫里找不同的出口。
有时候它可能会给你一些意想不到的结果，就像打开一个盲盒，充满了惊喜或者惊吓。
当你完成了所有的检测，这个照度计就像一个完成任务的小战士，可以休息一下啦。
把它好好地收起来，就像把你的宝贝玩具放回盒子里一样。
下次再需要它的时候，它又能精神抖擞地成为我们无损检测光照强度的得力助手啦。
可别小看这个小小的照度计，它可是能在我们的检测世界里发挥大大的作用呢，就像一颗小小的螺丝钉，却能固定住大大的机器。
照度计原理和使用方法
照度计原理和使用方法一、照度计原理照度计是一种用于测量光照强度的仪器，其原理基于光电效应。
光电效应是指当光照射到某些物质表面时，光子的能量被物质吸收后释放出来，使物质表面上的电子获得足够的能量跃迁到导带中，从而产生电流。
照度计利用光电效应将光能转换为电信号，并通过测量电信号的强度来确定光照强度。
具体而言，照度计一般采用光敏电阻作为感光元件。
光敏电阻是一种具有光电效应的半导体材料，其电阻值随光照强度的变化而变化。
当光照较强时，光敏电阻的电阻值较低，电流通过的阻力较小，电压较高；而当光照较弱时，光敏电阻的电阻值较高，电流通过的阻力较大，电压较低。
通过测量电压的变化，照度计可以得知光照强度的大小。
二、照度计使用方法1. 准备工作：在使用照度计之前，需要将其放置在待测区域，让其适应环境温度和湿度，以保证测量的准确性。
2. 仪器操作：打开照度计电源，使其处于工作状态。
根据照度计的具体型号，可能需要设置一些参数，如测量范围、单位等。
3. 测量位置选择：选择一个代表性的位置进行测量。
避免测量点受到其他光源的干扰，如窗户、灯光等。
4. 测量时机选择：根据具体需求选择测量时机，例如白天或夜晚、室内或室外等。
5. 测量值记录：记录测量值，包括日期、时间、位置等相关信息，以备后续分析和比较。
6. 测量数据分析：根据测量结果，可以对光照强度进行评估和比较。
例如，可以根据建筑物的设计标准，判断光照是否满足要求；或者对不同时间、地点的测量结果进行对比，找出光照变化的规律性。
三、照度计的应用领域照度计广泛应用于各个领域，以确保光照的合理性和安全性。
以下是几个典型的应用领域：1. 建筑照明设计：在建筑照明设计中，照度计可以帮助设计师确定合适的光照强度，以提供舒适的视觉环境和节能的照明方案。
2. 办公环境评估：照度计可以用于评估办公室、会议室等工作场所的光照强度是否满足人眼的需求，从而提高工作效率和员工的舒适感。
3. 植物生长研究：光照是植物生长的重要因素之一，照度计可以帮助农业科研人员监测和控制植物生长环境的光照强度，以提高产量和质量。
远方光谱彩色照度计使用方法
远方光谱彩色照度计使用方法
远方光谱彩色照度计用于测量光照强度、光色和色温等，是一款高精度的照度计仪器。
使用方法如下：
1. 开机前应将电池插入电池仓内，然后按下电源键开机。
2. 选择相应的测量模式，如光照强度、光色和色温选项。
3. 将照度计仪器的传感头对准要测量的光源，使测量头与光源垂直于一个平面。
4. 点击屏幕中央的“测量”按钮，照度计开始测量。
5. 结束测量后，屏幕上会显示测量结果，并将结果保存在设备内存中。
6. 可以通过USB接口将测量结果上传到电脑中进行分析和保存。
注意事项：
1. 在使用过程中，要避免测量头受到过强的光线照射，以免对仪器造成损坏。
2. 使用前应仔细阅读《远方光谱彩色照度计使用手册》。
3. 维护时应清洁测量头，防止尘埃影响测量精度。
4. 为了保证测量精度，照度计仪器应定期进行校准。
LC200A说明书
LC200A型手持式电感电容测量仪用户册手Rev. 5.1郑州明禾电子科技有限公司LC200A型手持式电感电容测量仪基于LC谐振原理，加入高速微控制器的精密测量计算，能够测量1uH以下的电感和小于1pF 的小电容，测量范围广，精度高，体积小，质量轻，方便携带。
LC200A型手持式电感电容测试仪具有四个测量档位，所有档位都是自动量程的，使用非常方便。
1、C档………电容档(0.01pF~10uF)2、L档………电感档(0.001uH~100mH)3、Hi.L档………大电感档(0.001mH~100H)4、Hi.C档………大电容档(1uF~100mF)一、技术指标：二、结构介绍：下图是整体效果图，可以使用miniUSB接口或者Φ5.5DC插口的5V电源适配器为本仪器供电。
注意：供电电压为5V，如果使用DC插头适配器，极性请确认是内孔正极，外周负极。
也可以安装4接5#电池为仪表供电，经测试连续使用时间大于60小时，电池供电时如果仪表连续5分钟未使用，会自动关闭电源。
在电池供电情况下，默认背光关闭，同时按下ZERO和FUNC可开启背光，再按一下关闭背光。
图1：正面介绍图2：右侧是外接DC电源接口图3：电源开关和miniUSB插座图4：电池匣按键共有5个，红色的归0按钮，蓝色的大电容Hi.C选择、蓝色的大电感Hi.L选择、蓝色的L/C选择以及蓝色的扩展功能FUNC 键。
LC200A档位选择功能如下表所示，其中Hi.C、Hi.L和L/C选择是带自锁的，设按下为1，松开为0, X则代表任意。
三、使用说明1、连接5V电源，打开电源开关。
2、根据待测元件选择适合的档位，测试夹开路时，屏幕显示：电容显示：MEASURE Cx 0.00pF电感显示：MEASURE Lx OVER RANGE大电感显示：MEASURE Hi.L OVER RANGE大电容显示：MEASURE Hi.C 0.00uF测试夹短路，屏幕显示：电感显示：MEASURE Lx 0.000uH电容显示：MEASURE Cx OVER RANGE大电感显示：MEASURE Hi.L 0.000mH3、如果仪表测试端开路时，电容值显示不是0，或者仪表测试端短路时电感值显示不是0,需要进行归零，具体方法分电容和电感两种模式：①电容和大电容模式：在仪表测试端开路时，按下红色的Zero 按钮，出现：CALCULATING…保持按下状态并停留1秒钟，等待显示CALCULATING…OK后松开按键，屏幕显示0.00pF，完成归零过程。

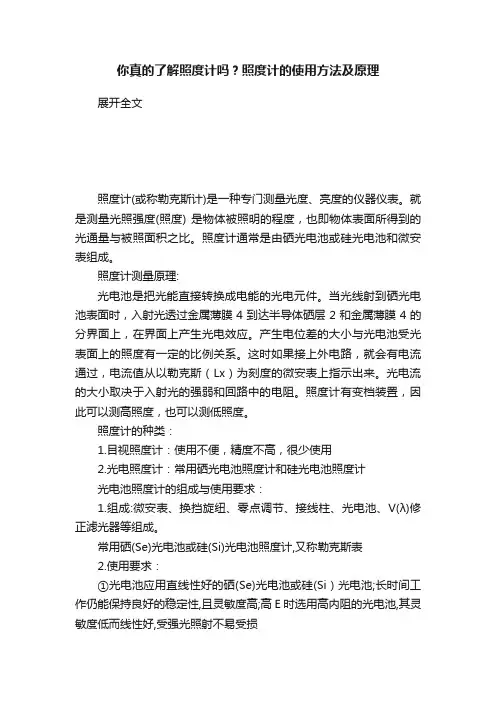

你真的了解照度计吗？照度计的使用方法及原理
你真的了解照度计吗？照度计的使用方法及原理展开全文照度计(或称勒克斯计)是一种专门测量光度、亮度的仪器仪表。
就是测量光照强度(照度) 是物体被照明的程度，也即物体表面所得到的光通量与被照面积之比。
照度计通常是由硒光电池或硅光电池和微安表组成。
照度计测量原理:光电池是把光能直接转换成电能的光电元件。
当光线射到硒光电池表面时，入射光透过金属薄膜4到达半导体硒层2和金属薄膜4的分界面上，在界面上产生光电效应。
产生电位差的大小与光电池受光表面上的照度有一定的比例关系。
这时如果接上外电路，就会有电流通过，电流值从以勒克斯（Lx）为刻度的微安表上指示出来。
光电流的大小取决于入射光的强弱和回路中的电阻。
照度计有变档装置，因此可以测高照度，也可以测低照度。
照度计的种类：1.目视照度计：使用不便，精度不高，很少使用2.光电照度计：常用硒光电池照度计和硅光电池照度计光电池照度计的组成与使用要求：1.组成:微安表、换挡旋纽、零点调节、接线柱、光电池、V(λ)修正滤光器等组成。
常用硒(Se)光电池或硅(Si)光电池照度计,又称勒克斯表2.使用要求：①光电池应用直线性好的硒(Se)光电池或硅(Si）光电池;长时间工作仍能保持良好的稳定性,且灵敏度高;高E时选用高内阻的光电池,其灵敏度低而线性好,受强光照射不易受损②内付有V(λ)修正滤光片,适宜用异色温光源的照度,误差小③光电池前加一块余弦角度补偿器(乳白玻璃或白色塑料)原因是入射角大时,光电池偏离余弦定则④照度计应工作在室温或接近室温下(光电池漂移随温度改变而发生改变）照度计的定标：定标原理：使Ls垂直照射光电池→ E＝I/r2，改变r可得不同照度下的光电流值，由E与i的对应关系将电流刻度转换为照度刻度。
定标方法：利用光强标准灯,在近似点光源的工作距离下,改变光电池与标准灯的距离l,记录下各个距离下的电流计的读数,由距离平方反比定律E=Ｉ/r2计算光照度E,由此可以得到一系列不同照度的光电流值i,作光电流i与照度E的变化曲线,即为照度计的定标曲线由此可对照度计表盘进行分度即为照度计的定标影响定标曲线的因素：光电池和电流计更换时需重新定标;照度计使用一段时间后应对照度计重新进行定标(一般一年内应检定1-2次);高精度的照度计可用光强标准灯进行检定;扩大照度计的定标量程可改变距离r,也可选用不同的标准灯,选用小量程的电流计照度计的使用步骤：①打开电源。
照度计的应用范围 照度计如何操作
照度计的应用范围照度计如何操作照度计（或称勒克斯计）是一种专门测量照度的仪器仪表。
就是测量物体被照明的程度，也即物体表面所得到的光通量与被照面积之比。
照度计通常是由硒光电池或硅光电池搭配滤光片和微安表构成。
测量原理光电池是把光能直接转换成电能的光电元件。
当光线射到硒光电池表面时，入射光透过金属薄膜4到达半导体硒层2和金属薄膜4的分界面上，在界面上产生光电效应。
产生的光生电流的大小与光电池受光表面上的照度有确定的比例关系。
这时假如接上外电路，就会有电流通过，电流值从以勒克斯（Lx）为刻度的微安表上指示出来。
光电流的大小取决于入射光的强弱。
照度计有变档装置，因此可以测高照度，也可以测低照度。
引照度计的种类： 1.目视照度计：使用不便，精度不高，很少使用 2.光电照度计：常用硒光电池照度计和硅光电池照度计照度计的应用范围1.一般公共场所应用为了保障人们能在适合的光照下生活，订立了有关室内（包括公共场所）照度的卫生标准，运用照度计对各场所进行照度测量。
2.灯饰生产业，摄影业，舞台灯光布置等照度计已经成功应用到多个方案中，如灯饰生产业，摄影业，舞台灯光布置等，不同型号照度计可充分不同的测量要求。
3.工厂生产流水线应用在工厂，生产线上的照明度要求比较严格，连续工作会引起视觉疲乏，通常照度要求1000Lx，对于照明度要求比较高的场所可选择大量程的照度计，超大量程范围，可应对强光线照度测量。
4.照度计的应用特别广泛，还包括我们日常生活当中的应用，比如工厂、仓库、学校、办公室、家庭、路灯建设、试验室等等。
数字式紫外辐射照度计是测量波长为253.7nm紫外线辐射强度的仪表。
使用专用的盲管紫外线传感器技术，不受阳光、灯光等其它射线干扰、测量精度高、性能稳定。
数字式紫外辐射照度计是测量波长为253.7nm紫外线辐射强度的仪表。
使用专用的盲管紫外线传感器技术，不受阳光、灯光等其它射线干扰、测量精度高、性能稳定。
具有自动电池欠压指示及数据保持功能。
客舱情景照明调光方式
客舱情景照明调光方式引言根据民用飞机照明标准的要求，客舱照明不仅要满足乘客视觉功能性需求外，还需满足心理/生理的需求，即通过灯光布局、各种模式光色策略和内饰的精心设计，降低乘客空间狭小而产生的恐惧感，或跨时区飞行引起的时差综合症，从而营造舒适的乘机环境[1]。
在飞机客舱内，环境光会随飞行过程、人员活动、外部环境的变化而变化，因此需要根据飞行阶段提供相应的照明模式，在模式之间切换时应充分考虑乘客舒适性需求，通过LED照明系统的连续调节为飞机客舱营造出不同照明模式之间光色平滑、平稳而令人觉察不到的过渡[2]。
人眼以非线性的方式感受亮度的变化，而且个体间存在着差异。
通过视觉工效的研究表明，基于人眼的生理特性如瞳孔扩张、人眼明适应、暗适应、高亮度人眼饱和特性等，人眼是以幂函数的方式感受光的变换[3]。
目前，国外飞机客舱内提供的情景照明在各个模式之间进行切换时，都遵循着光色平滑而令人觉察不到的过渡原则[4]。
室内照明在调节暖白光(2 700～2 200 K)时，通常采用平稳的、自然的调光方式[5]。
LED调光技术中大量应用了人眼感受亮度的原理，确保连续、平滑调光，满足人眼舒适调光的需求。
此外，照明相关色温的偏好与照度有关，即要满足Kruithof提出的舒适性调光原则[6]，因此调光方式还需考虑色温的调节。
我国飞机照明设备的调光研究集中在基于环境光的显示或泛光照明的自动调光方面，并提出了幂函数或线性的亮度调节方式[7]。
同时对于室内照明调光系统的研究主要也是探究如何根据环境光变化进行自适应调光，而缺少对调光过程采用何种调节方式的研究[8]。
为此，本文针对不同情景照明模式之间的光环境过渡变化的调光方式进行研究，不仅考虑了人眼的主观感受特性，还兼顾了不同函数形式调光方式的视觉、心理感受。
另外，大多数飞机照明系统的调光主要是符合人眼特性的环境光自适应亮度调光(幂函数调光曲线)，没有进行过客舱照明不同函数调光方式的舒适度性研究，特别是对色温变化方式的研究，因此本文将采取心理物理学实验，研究满足乘客视觉、心理舒适性的调光方式：①分别确定客舱内5 700 K、2 700 K两种高低色温下，照度水平从高到低或从低到高变化时的舒适性照度调节方式；②分别确定350 lx、50 lx两种高低照度下，客舱内色温从高到低或从低到高变化时的舒适性色温调节方式。
