校园学生公寓网络组建设计方案

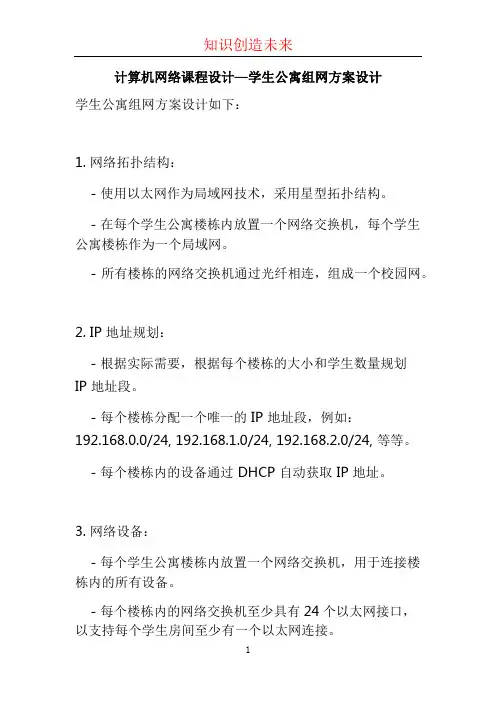

计算机网络课程设计—学生公寓组网方案设计 (4)
计算机网络课程设计—学生公寓组网方案设计学生公寓组网方案设计如下：1. 网络拓扑结构：- 使用以太网作为局域网技术，采用星型拓扑结构。
- 在每个学生公寓楼栋内放置一个网络交换机，每个学生公寓楼栋作为一个局域网。
- 所有楼栋的网络交换机通过光纤相连，组成一个校园网。
2. IP 地址规划：- 根据实际需要，根据每个楼栋的大小和学生数量规划IP 地址段。
- 每个楼栋分配一个唯一的 IP 地址段，例如：192.168.0.0/24, 192.168.1.0/24, 192.168.2.0/24, 等等。
- 每个楼栋内的设备通过 DHCP 自动获取 IP 地址。
3. 网络设备：- 每个学生公寓楼栋内放置一个网络交换机，用于连接楼栋内的所有设备。
- 每个楼栋内的网络交换机至少具有24个以太网接口，以支持每个学生房间至少有一个以太网连接。
- 根据需要，可以在楼栋内的每个楼层或走廊等位置放置额外的网络交换机来增加网络连接端口。
4. 网络安全：- 设置防火墙来保护整个网络系统和学生的设备免受网络攻击和恶意软件的侵害。
- 每个楼栋内的网络交换机可以设置 VLAN 来隔离不同的学生公寓楼栋网络。
- 为每个学生公寓提供独立的网络账号和密码，以保护个人信息和网络安全。
5. 网络管理：- 配置网络监控系统，实时监测网络的运行状况和设备的连接状态。
- 配置网络管理软件，用于管理IP 地址分配、设备连接、网络流量控制等功能。
- 定期备份网络设备的配置和日志，以便在出现故障时快速恢复网络运行。
6. 网络性能优化：- 根据网络使用情况，可以配置 QoS（Quality of Service）来优化网络性能，保证重要的应用程序和服务的带宽需求。
- 配置网络缓存服务器，提高网络访问速度和用户体验。
- 优化网络链路和传输线路，确保网络速度和稳定性。
以上是一个学生公寓组网方案设计的基本框架，具体的实施细节和网络设备的选择可以根据实际情况和需求进行调整和优化。
宿舍楼无线网络建设方案
宿舍楼无线网络建设方案一、背景和目标随着无线设备的普及和应用场景的增多，宿舍楼的无线网络建设变得越来越重要。
宿舍楼无线网络建设的目标是提供高速、稳定、安全的无线网络覆盖，满足宿舍楼居民的上网需求。
二、需求分析1.高速：考虑到宿舍楼居民多为年轻人，对网速和带宽的需求较高，需要提供高速的上网体验。
2.稳定：宿舍楼居民需要在任何时候都能够稳定地连接到无线网络，避免因网络不稳定而造成的断网或网速慢的问题。
3.安全：由于宿舍楼居民使用无线网络的同时，也会涉及到个人隐私和财产安全等问题，因此需要提供安全的无线网络环境。
三、网络拓扑结构1.中心化拓扑结构：在每栋宿舍楼中设置一个中心服务器，通过有线网络与校园网相连，中心服务器负责控制和管理整个宿舍楼的无线网络。
2.分布式拓扑结构：在每栋宿舍楼中设置多个无线接入点（AP），通过无线链路将宿舍楼内的网络设备连接到校园网。
四、硬件设备配置1.中心服务器：配置高性能的服务器，运行网络管理软件，负责管理和控制所有无线接入点，并提供对宿舍楼居民的认证和授权服务。
2.无线接入点：根据宿舍楼的大小和密度，在每栋宿舍楼中设置适量的无线接入点，确保无线网络信号的覆盖范围和稳定性。
3.无线路由器：为每个宿舍楼居民提供无线网络接入，可以选择性能稳定、信号覆盖范围广的无线路由器。
五、无线网络安全措施1.WPA2加密：为宿舍楼无线网络设置WPA2加密，确保无线信号被加密传输，提高网络安全性。
2.访客网络设置：为宿舍楼居民和访客分别设置两个无线网络，分别命名为“宿舍网络”和“访客网络”，访客网络的权限受限，不允许访问敏感信息。
3.访问控制：为每个宿舍楼居民分配唯一的个人账号和密码，限制外部设备接入宿舍楼无线网络。
六、网络管理和维护1.网络监控：通过网络管理软件实时监控宿舍楼的无线网络状态，及时发现和解决网络故障。
2.定期维护：定期对无线接入点和路由器进行维护和升级，确保设备的稳定性和性能。
某学生宿舍局域网建设方案
某学生宿舍局域网建设方案一、需求分析（一）网络应用需求学生在宿舍内主要的网络应用包括：浏览网页、在线学习、观看视频、下载资料、玩网络游戏等。
因此，局域网需要提供高速稳定的网络连接，以满足这些多样化的应用需求。
（二）用户数量和分布假设学生宿舍共有具体数量间房间，每间房间居住具体人数名学生。
需要考虑如何合理布局网络设备，以确保每个房间都能获得良好的网络信号覆盖。
（三）安全需求为了保护学生的个人信息和学习资料安全，防止网络攻击和非法访问，局域网需要具备一定的安全防护措施，如防火墙、入侵检测系统等。
（四）管理需求需要方便地对局域网进行管理和维护，包括用户管理、设备管理、流量控制等，以确保网络的正常运行和合理使用。
二、网络拓扑结构设计根据学生宿舍的建筑结构和用户分布情况，建议采用星型拓扑结构。
以一台核心交换机为中心，通过双绞线连接各个楼层的接入交换机，再由接入交换机连接到每个房间的网络端口。
核心交换机选用具有高性能和高可靠性的企业级交换机，如华为S5735SL48T4SA，支持多种路由协议和 VLAN 划分，能够满足大量数据的快速转发需求。
接入交换机可选用华为 S1730SS24T4SA，每个楼层根据房间数量配置相应数量的接入交换机，为每个房间提供独立的网络接口。
三、网络设备选型（一）路由器选择一款性能稳定、功能强大的路由器作为网络的出口设备，如华为 AR6121-S。
它支持多种网络接入方式，具备强大的防火墙和 QoS 功能，能够保证网络的安全和流畅。
（二）交换机如前所述，核心交换机和接入交换机分别选用华为S5735SL48T4SA 和华为 S1730SS24T4SA。
（三）无线设备考虑到部分学生可能需要使用无线网络，在每个楼层的公共区域部署无线接入点（AP），如华为AirEngine 5761-11。
AP 通过POE 供电，与接入交换机连接，实现无线信号覆盖。
（四）服务器根据实际需求，可以配置一台服务器用于提供文件共享、打印服务等。
网络综合布线系统设计方案学生宿舍
软件学院网络综合布线系统设计方案（学生宿舍）班级 :座号 :姓名：时间：一、工程概况 (3)二、综合布线系统概念 (3)三、设计原则与目标 (3)四、布线系统设计、施工、验收遵循的规定和标准 (3)1、网络应用标准 (3)2、布线标准 (3)五、用户需求 (3)六、综合布线系统结构设计 (4)七、综合布线子系统设计 (4)1、水平子系统 (4)1）管线设计 (4)2）水平电缆 (5)2、工作区子系统 (5)3、设备间 (5)4、建筑群子系统设计 (5)八、产品选型 (6)九、工程实施 (6)1、工程管理组织机构 (6)2、施工原则 (6)3、人员管理 (6)4、技术管理 (6)5、材料管理 (7)6、安全管理 (7)7、质量控制措施 (8)8、成本控制措施 (9)9、实施进度控制 (10)10、施工协调 (11)十、测试验收及维护 (11)1、验收分为四个阶段： (11)2、验收内容： (12)3、维护支持 (17)十一、材料及费用总清单 (17)十二、图纸分册 (18)1、综合布线系统拓扑图 (18)3、一楼水平管线与信息点分布图 (19)4、三楼水平管线与信息点分布图 (20)学生宿舍网络综合布线系统设计方案一、工程概况我学院现有学生3500余人，集中住在三栋学生宿舍公寓里，随着数字化校园建设的发展，校园网络已覆盖到学生公寓。
学生公寓是新建的，已经建好了网络、语音、校园广播等综合布线系统，并已经开通各自得应用系统。
此方案是针对学生公寓2号楼的综合布线系统设计，其共有6楼，1楼有35间，每间住8人（其中是配电房，一间是管理员房），2-6楼都是34间（其中2-4楼每间住6人，5、6楼住8人）。
根据用户需求，每个人需分配一个信息插座进行综合布线系统。
工程名称：学生公寓2号楼综合布线。
地理位置：建筑物数量：2号楼共6层。
二、综合布线系统概念综合布线是一种模块化的、灵活性及高的建筑物内或建筑群之间的信息传输通道。
校园学生公寓综合布线设计方案
网络综合布线设计方案F栋学生公寓[键入作者姓名]一、需求分析随着Internet的迅速发展，全世界正在利用计算机网络进行各种通信，办公的应用也已经开始普及，使用的技术也日趋成熟，它们不但能够传送传统的文本、图形等数字信息，也能传递包括视频、音频在内的多媒体综合信息。
传统的办公模式正在逐步向无纸化方向发展，把一些传统的业务移植到网络上来做已是人心所向、大势所趋。
学生宿舍楼的综合布线系统也因此变得尤为重要。
要满足学生们在宿舍内连接互联网的需求，创造良好的网络环境二、工程概况我所居住的F栋有六层楼192个寝室每层楼有32个寝室，其中，一楼有宿管一间，设备间一间。
所以F栋共有191个学生寝室，每间寝室六个人。
根据学生需求，按一人一个信息插座的要求配置综合布线系统共需要1182个信息点。
三、F栋布局说明F栋有六层楼，每层有25+7个寝室其中一楼有宿管间一间，设备间一间。
四、布线系统设计、原则、验收遵循的规范和标准1、GB/T50311-2007《建筑与建筑群综合布线系统工程设计规范》2、GB/T50311-2007《建筑与建筑群综合布线系统工程施工及验收规范》3、GB/T50311-2007《智能建筑设计标准》4、(YD/T926.1-2001)《大楼综合布线系统总规范》5、中华人民共和国通信行业标准《本地电话网用户线线路工程设计规范》(YDJ5006-2003)6、邮电部技术规定《中国公众多媒体通信网持术体制》五、综合布线系统结构设计目前，结构化布线设计一般采用国际标准的结构化布线系统，将语音、数据的配线统一在一套布线系统中。
系统设计一般按六个子系统进行设计：1. 工作区子系统：由终端设备连接到信息插座的连接线缆（3m 左右）所组成。
2. 水平配线子系统：各楼层弱电井兼作楼层设备间，由设备间至工作区信息插座采用6类4对8芯UTP双绞线，配线电缆长度不超过90米。
3. 垂直干线子系统：传输数据的垂直干线采用6芯多模光纤，并采用6类4对8芯UTP双绞线作为备份；传输语音的垂直干线采用5类非屏蔽大对数铜缆。

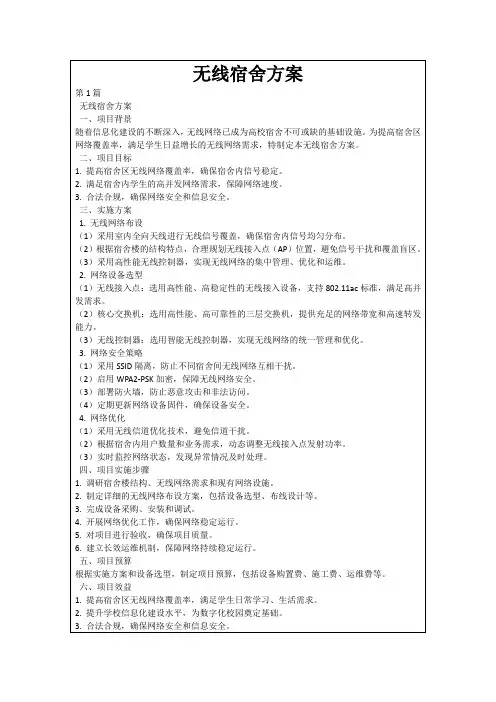

无线宿舍方案
3.遵循国家法律法规，确保网络系统的安全可靠。
4.提高网络运维效率，降低运维成本。
七、风险评估与应对措施
1.无线网络安全风险：采取加密、防火墙等安全措施，降低安全风险。
2.项目实施过程中的施工风险：加强施工现场管理，确保施工安全。
3.设备故障风险：选择高品质设备，建立完善的运维体系，降低设备故障风险。
（4）定期更新网络设备固件，确保设备安全。
4.网络优化
（1）采用无线信道优化技术，避免信道干扰。
（2）根据宿舍内用户数量和业务需求，动态调整无线接入点发射功率。
（3）实时监控网络状态，发现异常情况及时处理。
四、项目实施步骤
1.调研宿舍楼结构、无线网络需求和现有网络设施。
2.制定详细的无线网络布设方案，包括设备选型、布线设计等。
二、项目目标
1.实现宿舍区无线网络的高覆盖率，确保宿舍内信号稳定。
2.满足宿舍内学生的高并发网络需求，保障网络速度。
3.确保网络系统的安全性，遵循国家相关法律法规。
4.提高网络运维效率，降低运维成本。
三、实施方案
1.无线网络规划
（1）根据宿舍区的建筑结构和用户分布，采用专业的无线网络规划工具进行模拟，合理规划无线接入点（AP）的布局。
3.开展设备采购、安装和调试工作。
4.进行网络优化，确保无线网络的稳定运行。
5.组织项目验收，确保项目质量。
6.建立长效的网络运维机制，保障网络持续稳定运行。
五、项目预算
根据实施方案和设备选型，制定项目预算，包括设备购置费、施工费、运维费等。
六、项目效益
1.提高宿舍区无线网络覆盖率，满足学生日常学习、生活需求。
计算机网络课程设计—学生公寓组网方案设计 (3)
计算机网络课程设计—学生公寓组网方案设计
学生公寓组网方案设计一般需要考虑以下几个方面：
1. 网络拓扑：根据学生公寓的规模和布局，选择合适的网
络拓扑结构，常见的有星型、树型等结构。
可以采用核心
交换机与楼层交换机相连的层次化结构。
每个楼层可以有
一个楼层交换机，将各个楼层交换机与核心交换机相连。
2. 网络设备：选择适合学生公寓的网络设备，包括交换机、路由器、防火墙等。
交换机用于提供局域网内部的数据交换，路由器则负责不同楼层之间的数据包转发，防火墙则
保护整个网络安全。
需要根据学生公寓的规模和需求选择
合适的设备型号和数量。
3. 网络地址规划：为学生公寓内的设备分配IP地址，可以
采用子网划分的方式。
每个楼层可以分配一个子网，根据
需要划分多个子网段，确保每个房间或每个学生都可以拥
有一个独立的IP地址，同时提供足够的IP地址数量。
4. 网络安全：设置适当的网络安全策略，防止非法用户入
侵和网络攻击。
可以使用防火墙来限制外部访问，并配置
网络地址转换（NAT）进行地址隔离。
5. 无线网络：考虑到学生通常使用多种移动设备，可以在
学生公寓内部部署无线网络。
可以使用无线接入点覆盖每
个楼层和房间，提供稳定的无线网络信号。
6. 电信线路：确保学生公寓内部连接稳定的宽带接入，可
以与电信运营商进行合作，提供合适的宽带带宽和线路配置。
7. 网络管理和监控：配置网络设备的远程管理和监控功能，可以通过网络管理系统对设备状态进行监控和管理。
中学宿舍网络布线及信息点规划
中学宿舍网络布线及信息点规划亲爱的读者们，你们好！今天我要和大家聊聊一个中学宿舍网络布线及信息点规划的话题。
作为一名多年工作经验的幼儿相关工作者，我深知网络布线和信息点规划对于宿舍管理的重要性。
我将为大家详细介绍如何进行中学宿舍网络布线及信息点规划，让你们的宿舍网络更加稳定、快速，为大家的学习生活提供便利。
一、网络布线规划1.1布线材料选择1.2布线方案设计(1)每个房间设置一个信息点，方便宿舍内学生接入网络。
(2)在宿舍楼道内设置一个交换机，用于连接每个房间的信息点。
(3)将交换机与校园网络主交换机连接，实现宿舍网络与校园网络的互通。
1.3布线实施步骤(1)确定好布线方案后，开始进行布线。
从交换机出发，沿着楼道、房间墙壁布设网线，确保线缆整齐、安全。
(2)在每个房间内设置一个信息点，可以使用网络面板或者网络插座。
信息点应设置在便于学生接入的位置。
(4)完成所有房间的布线后，进行测线，检查网络是否畅通。
如有问题，及时查找并修复。
二、信息点规划2.1信息点数量规划根据宿舍楼的规模和宿舍房间数量，合理规划信息点的数量。
每个房间设置一个信息点，确保宿舍内每位学生都能方便接入网络。
2.2信息点位置规划信息点的位置应选择在便于学生接入的地方，如床头附近、书桌上方等。
同时，要避免信息点受到阳光直射、潮湿等不利影响。
2.3信息点设备选择根据实际需求，选择合适的网络插座或网络面板作为信息点设备。
建议选择具有surgeprotector功能的插座，以保护网络设备免受电压波动的影响。
三、网络设备配置3.1交换机配置宿舍楼道内的交换机应配置合适的VLAN，实现不同房间之间的网络隔离。
同时，开启QoS功能，保证网络带宽的合理分配，确保每位学生都能获得稳定的网络速度。
3.2防火墙设置为了保障宿舍网络的安全，需要在校园网络入口处设置防火墙。
防火墙应禁止非法接入、限制恶意网站访问，保护学生网络安全。
我要提醒大家，网络布线及信息点规划是一个繁琐而重要的过程，需要细心、耐心地进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
校园学生公寓网络组建设计方案计算机网络基础课程设计题目学院：班级：学号：姓名：指导教师：成绩：二〇一一年八月目录一. 前言 (1)二. 课题确定 (1)1. 灵感的曙光——概述与课题选择 (1)三. 需求分析 (1)3.1 需求分析 (1)3.1.1组建网络所需 (1)3.1.2所需设备清单 (2)3.2、实现功能 . (3)四. 网络设计原则 (3)五. 网络解决方案 (4)5.1校园学生公寓情况分析 . (4)5.2综合布线系统初步规划 . (5)5.2.1网络规划的总体拓扑图 (5)5.2.2各栋楼内各楼层拓扑结构 (5)5.3 IP地址分配与子网划分方案 . (7)六. 组网方案的评价 (8)七. 结论 (9)八. 参考文献 (10)一. 前言计算机网络是指通过传输媒体连接的多部计算机组成的系统，使登录其上的所有用户能够共享软硬件资源。
未来的网络技术将向着使用简单、高速快捷、多网合一、安全保密方向发展。
校园在经历一系列改革后，为了进一步提升自身实力，很多高校都开始改建自己的校园，大量新教学楼拔地而起，在新建设的建筑大楼中一般都布有网络线，这给校园组网带来一定的方便。
二. 课题确定1. 灵感的曙光——概述与课题选择随着现代科技的发展，电脑也成了我们学生学习的必备工具。
全国高校学生电脑的普及率的速度已经不是我们能想象的了。
楼栋管理员的管理其实已经可以实现办公的自动化、信息化，而不像传统的用粉笔写通知、发公告等都得在小黑板上以及每个月都要亲自走到每个学生的宿舍核对学生信息。
如今的发达、技术的更新使得建立校园学生公寓网络，已不再是空中楼阁了，因为随着网络的逐步普及和网络产品价格不断的下调，校园网络的建设，特别是学生公寓网络建设是学校向信息化发展的必然选择。
把网络技术同楼层管理、楼栋管理、等紧密地联系在了一起，充分利用互联网不受时空限制的信息平台，从而可以建立最直接、丰富、快捷的商务沟通平台和管理平台。
所以本次课程设计课题确定为高校学生公寓信息化管理——组建学生公寓网络。
三. 需求分析3.1 需求分析3.1.1组建网络所需1、核心交换设备具有强大的处理能力和良好的安全性、可靠性、可扩展性; 支持各种成熟技术，未来能平滑升级到万兆。
2、交换机STAR —S3550—48上做认证计费。
交换机STAR —S3550—48上做认证计费支持标准Radius 认证计费，可连接多种接入设备。
一方面要求设备支持802.1x 认证方式; 另一方面又要求系统支持基于时长、流量以及包月的计费模式，从而为网络管理提供完善、灵活、可定制的计费策略; 同时还需要保证30，000个以上用户并行网络运营的稳定和管理简便。
3、接入层采用千兆增强网管交换机STAR —S1926G+，该交换机具有丰富而强大的网管功能，可以通过多重设置方式对网络进行网管操作，实现IP 设置安全控制设置、监控设置、地址老化时间修改等各种管理。
所以接入层网络设备需要支持基于MAC 地址802.1x 功能和基于端口802.1x 功能，以此保证账号的惟一性. 同时，支持远程Te1net 管理、mib-||及远程开关交换机端口功能; 此外还要求适应大量用户并发认证及复杂的工作环境等。
4、路由器AFR-R1604路由器AFR-R1604采用的是Intel IXP 网络专用处理器，主频533MHz ，为系统的稳定运行提供强大的硬件平台。
能侦测及阻挡报文窃听、IP 地址欺骗、源路由攻击、IP 地址扫描、端口扫描、DOS 等网络攻击，将有效防止Nimda 和冲击波等病毒攻击。
5、防火墙是一种特殊的设备，在两个网络之间执行访问控制。
通常一个路由器，也可以是一台运行防火墙软件的PC 机。
防火墙有选择地过滤或阻塞网络间的流量。
它通常在Intranet 和Internet 的交接处，也可以在两个Intranet 之间设立防火墙。
6、本次研究的学生公寓有3栋，总体拓扑图如下：图3-1 学生公寓网络规划的总体拓扑图3.1.2所需设备清单如下表：表3-1设备清单3.2、实现功能(1)、多媒体功能。
支持多媒体组播。
(2)、用户认证。
在网络接入层，网络设备需要支持基于MAC 地址802．1x 功能和基于端口802．1x 功能，以此保证账号的唯一性；同时，支持远程Te1net 管理、mib-||及远程开关交换机端口功能：这样确保每个宿舍指定机器可以通过固定端口、线路接入宿舍网。
(3)、访问控制。
在网络层，网络设备需要支持标准ACL(基于IP 地址的硬件ACL) 、扩展ACL(基于IP 地址、传输层端口号的硬件ACL) 、MAC 扩展ACL(基于源MAC 地址、目的MAC 地址和可选的以太网类型的硬件ACL) 。
(4)、计费管理。
方案需要支持标准的Radius 连接多种接入设备。
～方面需要支持802．1x 认证方式；同时，能够支持基于时长、流量以及包月的计费模式，为网络管理提供完善的、灵活的、可定制的计费策略；并可以保证20000以上的用户数的运营稳定和管理简便。
四. 网络设计原则4.1. 高效性高速的局域网连接——宿舍网的核心为面向高校内部师生的网络，因此宿舍网是该系统的建设重点，由于参与网络应用的师生数量众多，而且信息中包含大量多媒体信息，故大容量、高速率的数据传输是网络的一项重要要求。
所以构建宿舍网的组网技术必须是高带宽的组网技术。
骨干交换设备必须支持线速交换，以保证无阻塞的数据交换; 另外，从网络结构设计上，需要考虑到一些高流量多媒体应用的分布式部署，以降低跨骨干网的流量，提高网络的性能。
4.2. 安全性由于校园网中有大量关于教学和档案管理的重要数据，这些数据无论是被损坏、丢失还是被窃取，都将带来极大的损失。
因此宿舍网接入校园网安全性是必需要考虑的。
宿舍网网络平台的安全，除了要保障网络平台的安全性，还需要在一定程度上保障应用业务系统和其它网络资源的安全。
网络平台应该从几个方面保证网络安全:1)设备本身的访问安全;2) 内部网之间资源访问安全;3) 路由系统的安全;4) 互联网访问安全。
4.3. 实用性性价比高，经济实用——学校对网络建设的投入较低，因此要求建成的网络经济实用，具备很高的性能价格比。
4.4. 灵活性方便扩展升级——由于学校网络要不断向前发展，为了保证现有投资在系统升级时不被浪费．这就要求组建的网络具有良好的伸缩性、可以根据网络建设的不同阶段灵活配置和扩展。
因此，所选用的设备必须是模块化的网络产品。
4.5. 信息点可控性宿舍网络的信息点分布很广，与一般企业网比较，宿舍网络用户的流动性大，比较难管理，为了保证网络资料的有效利用，对信息点的可控性要求是必须的。
除了对访问带宽限制，还必须提供基于用户的接入认证、授权和计费。
五. 网络解决方案5.1校园学生公寓情况分析校园内的宿舍一般分布范围较广，但可以将位置较近的几栋宿舍楼连成一个宿舍群。
考虑到每个宿舍群的房间数目较多，需要的端口数目较多，所以采取24口的交换机。
假设就只在3栋楼分别是1、2、3号楼，每一层楼12个宿舍，每一栋楼6层，共72个宿舍。
每一个宿舍就一个信息点。
这三栋楼的布局如图5-1：图5-1 学生公寓布局5.2综合布线系统初步规划5.2.1网络规划的总体拓扑图如下图5-2：图5-2 学生公寓网络规划的总体拓扑图（思科模拟）5.2.2 各栋楼内各楼层拓扑结构假设1、2、3号楼的楼层结构各不一样，所以它们分别的布线结构，具体的拓扑结构分别见图5-31，图5-32，图5-33。
(1)、1号楼，共6层，每层12个宿舍，一个宿舍8台电脑，一层共96台电脑。
图5-3 1号楼内各层网络拓扑图(2)、2号楼，4层，一层12个宿舍，一个宿舍4台电脑，一层楼28台电脑。
图5-3 2号楼内各层网络拓扑图(3)、3号楼，6层，每层12个宿舍，一个宿舍4台电脑图3-3 3号楼内各层网络拓扑图首先，宿舍子网的接入层采用千兆增强网管交换机STAR —S1926G+，该交换机具有丰富而强大的网管功能，可以通过多重设置方式对网络进行网管操作，实现IP 设置安全控制设置、监控设置、地址老化时间修改等各种管理。
S1926G 十具备端口限速功能、可针对用户的不同情况进行端口带宽分配。
STAR —s1926G+交换机还能够提供全中文菜单或图形配置方式，为交换机的管理和配置提供了极大的便利，并为用户提供了故障告警和日志功能．用户还可通过机箱面板上指示灯便可直观地了解设备的运行状态。
其次，安全认证计费解决方案选择在接入交换机STAR —S3550—48上做认证计费，这样一来就为学校提供了重点服务：一是可以最大程度上做到分布认证，认证效率高；二是能够对接入用户实行有效、全面、完整的控制；三是扩展性好，为大规模的用户认证计费提供了保障和技术基础。
5.3 IP地址分配与子网划分方案假设目前学校拥有的IP 地址段为：210.36.16.0—210.36.31.255。
为了保证扩展性和安全性, 节省IP 资源，对每栋楼的每层划分一个子网, 保证每个宿舍接入一个信息点, 剩余IP 资源留做扩展用途. 具体的IP 地址分配方案和子网划分方案如下:5.3.1 路由器配置RIP 路由协议设置为：210.36.200.0路由器IP 设置为：210.36.200.26 掩码：255.128.0.05.3.2 1号楼，共6层，每层12个宿舍，一个宿舍8台电脑，一层共96台电脑IP 210.36.16.1 子网掩码255.255.255.1281楼可分IP 为：210.36.16.1—210.36.16.962楼可分IP 为： 210.36.16.129—210.36.16.224IP 210.36.17.1 子网掩码 255.255.255.1283楼可分IP 为：210.36.17.1—210.36.17.964楼可分IP 为: 210.36.17.129—210.36.17.224IP 210.36.18.1 子网掩码 255.255.255.1285楼可分IP 为：210.36.18.1—210.36.18.966楼可分IP 为: 210.36.18.129—210.36.18.2245.3.3 2号楼，4层，一层12个宿舍，一个宿舍4台电脑，一层楼28台电脑IP 210.36.19.1 子网掩码255.255.255.2241楼可分IP 为：210.36.19.1—210.36.19.282楼可分IP 为：210.36.19.33—210.36.19.603楼可分IP 为：210.36.19.65—210.36.19.924楼可分IP 为：210.36.19.97—210.36.19.1245.3.4 3号楼，6层，每层12个宿舍，一个宿舍4台电脑IP 210.36.20.1 子网掩码255.255.255.2241楼可分IP 为：210.36.20.1—210.36.20.282楼可分IP 为：210.36.20.33—210.36.20.603楼可分IP 为：210.36.20.65—210.36.20.924楼可分IP 为：210.36.20.97—210.36.20.1245楼可分IP 为：210.36.19.129—210.36.19.1566楼可分IP 为：210.36.19.161—210.36.19.188六. 组网方案的评价1、先进性当今世界，通信和计算机技术发展日新月异。
