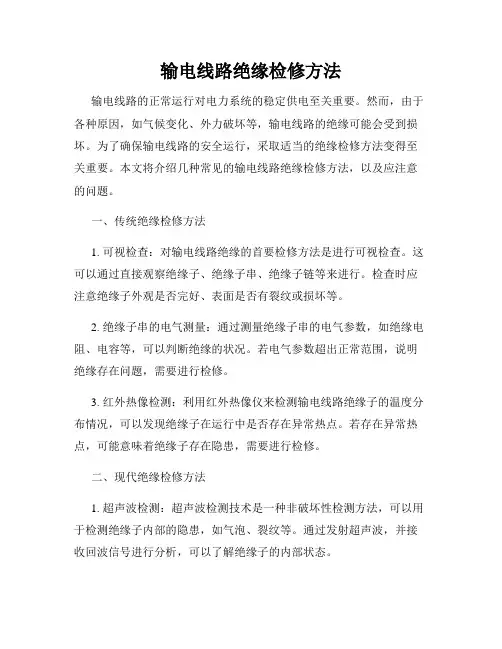

输电线路绝缘检修方法输电线路的正常运行对电力系统的稳定供电至关重要。
然而，由于各种原因，如气候变化、外力破坏等，输电线路的绝缘可能会受到损坏。
为了确保输电线路的安全运行，采取适当的绝缘检修方法变得至关重要。
本文将介绍几种常见的输电线路绝缘检修方法，以及应注意的问题。
一、传统绝缘检修方法1. 可视检查：对输电线路绝缘的首要检修方法是进行可视检查。
这可以通过直接观察绝缘子、绝缘子串、绝缘子链等来进行。
检查时应注意绝缘子外观是否完好、表面是否有裂纹或损坏等。
2. 绝缘子串的电气测量：通过测量绝缘子串的电气参数，如绝缘电阻、电容等，可以判断绝缘的状况。
若电气参数超出正常范围，说明绝缘存在问题，需要进行检修。
3. 红外热像检测：利用红外热像仪来检测输电线路绝缘子的温度分布情况，可以发现绝缘子在运行中是否存在异常热点。
若存在异常热点，可能意味着绝缘子存在隐患，需要进行检修。
二、现代绝缘检修方法1. 超声波检测：超声波检测技术是一种非破坏性检测方法，可以用于检测绝缘子内部的隐患，如气泡、裂纹等。
通过发射超声波，并接收回波信号进行分析，可以了解绝缘子的内部状态。
2. 高频局放检测：高频局放检测是一种通过测量绝缘子表面局部放电信号的方法，用于检测绝缘子是否存在放电现象。
通过分析局放信号的特征，可以判断绝缘子的性能是否正常。
3. 红外在线监测：红外在线监测系统可以实时监测输电线路绝缘子的温度分布情况，并进行报警。
该系统可以帮助及早发现异常情况，迅速采取措施进行检修，保障输电线路的正常运行。
三、注意事项1. 定期检修：无论采用何种绝缘检修方法，都需要定期进行检修。
根据实际情况，确定检修的周期和频次，及时发现并解决绝缘问题。
2. 保护措施：在进行绝缘检修时，需要采取适当的保护措施，如戴好绝缘手套、穿戴绝缘工作服等，以防止人身电击事故的发生。
3. 数据分析：对于采用现代绝缘检修方法得到的数据和监测结果，应进行合理的数据分析。
高压输电线路测试报告
高压输电线路测试报告
测试目的：本次测试旨在对高压输电线路进行全面的检测和评估，确保线路正常运行和安全可靠。
测试背景：高压输电线路是电力系统中重要的组成部分，承载着电能长距离传输的任务。
为了保证线路的安全运行和稳定供电，定期检测和测试是必不可少的环节。
测试内容：
1. 线路外观检查：仔细检查线路的外观情况，包括线杆、绝缘子、导线等部分。
查看是否有明显的损坏、松动、老化等情况，确保线路结构完好。
2. 绝缘测量：使用绝缘电阻测试仪对线路的绝缘性能进行测量。
主要测量线路的绝缘电阻和介电损耗。
对于存在问题的绝缘子，进行绝缘电阻测试，以确定是否需要更换。
3. 接地测试：对线路的接地系统进行检测。
使用接地电阻测试仪测量接地装置的接地电阻，确保接地系统的有效性。
4. 电气性能测试：通过电力系统分析仪对线路的电气参数进行测量和分析。
主要测试线路的电压、电流以及功率因数等参数，评估线路的工作状态。
5. 超声波检测：使用超声波检测仪对线路的绝缘材料进行检测。
通过测量超声波传播的时间和强度，判断绝缘材料是否存在损
伤或缺陷。
6. 红外热成像检测：利用红外热成像仪对线路的热分布进行检测。
通过检测线路的热量变化，可以发现潜在的问题，如接触不良、过载等。
测试结论：根据以上测试结果和分析，确认高压输电线路的运行状态良好，没有明显的损坏和故障。
建议定期进行线路的检测和测试，以确保线路的安全性和可靠性。
对于存在问题的部分，及时维修或更换，以防止事故的发生。
电力系统中输电线路监测及检查要点
电力系统中输电线路监测及检查要点电力系统中输电线路的监测及检查是确保电力系统安全运行的重要环节。
正确的监测和及时的检查能够发现问题并采取相应的措施，保障电力线路的正常运行和安全稳定。
一、输电线路的检查内容：1.输电线路的外观检查：（1）检查输电线路的支架、绝缘子、杆塔、地线等部件的完好性和固定情况。
（2）检查线路的杆塔和绝缘子是否有损坏、破裂、脱落等情况。
（3）检查线路的地线是否完好、接地是否良好。
（4）检查线路的通道是否畅通，是否有外来物体阻挡。
4.输电线路的绿化检查：（1）检查线路附近的植被是否有过度生长，是否需要进行修剪。
（2）检查线路附近是否有植物根系破坏基础，是否需要采取防护措施。
二、输电线路监测的方法：1.定期巡视：（1）定期巡视线路，发现问题及时处理。
（2）巡视要做到细致认真，不能漏检。
2.遥感监测：（1）通过遥感技术对输电线路的外观进行监测，及时发现线路的损坏情况。
（2）利用无人机等工具对线路进行航测，获取高清图像，做到全面监测。
3.红外测温：（1）利用红外测温仪对输电线路进行红外热成像，检测线路的热量分布情况，发现问题隐患。
（2）进行红外测温时，要考虑环境因素的影响，以及设备本身的误差。
4.在线监测：（1）通过在输电线路上布置传感器等装置，实时监测线路的电流、电压、温度等参数。
（2）利用在线监测系统，可以实时获取线路的工作状态，及时发现异常，并采取措施。
2.监测和检查要全面：（1）不仅要检查线路的外观，还要检查线路的电气性能、杆塔基础等情况。
（2）利用多种监测方法，做到全方位监测。
3.监测和检查要专业：（1）监测和检查工作要由专业人员进行，熟悉相关标准和操作规程。
（2）及时进行培训和学习，提升专业素养。
1.确保电力系统的安全运行：（1）及时发现和处理线路的问题，避免事故的发生。
（2）确保电力系统的稳定供电。
2.降低维护成本：（1）通过定期检查和维护，及时发现线路的问题，避免出现大的故障，降低维护成本。
输电线路绝缘性能测试与监测
输电线路绝缘性能测试与监测随着我国电力行业的不断发展，越来越多的高压输电线路被建设起来，它们将电能从发电厂传输到各个地区，为社会的生产生活提供保障。
然而，由于交流电压高、频率低，导致输电线路存在较严重的电力损耗和电压变形问题，同时也会对设备和人的安全带来极大的威胁。
为解决这一问题，输电线路需要配备良好的绝缘系统，以保证线路的正常运转，防止绝缘击穿事故的发生。
因此，对输电线路的绝缘性能进行测试与监测，已经成为电力行业的重要任务之一。
一、绝缘性能测试的原理与方法绝缘性能测试是用来测试线路各部分之间的绝缘状况，即是否有漏电、电弧等现象。
为此，需要采用相应的测试仪器和方法，来对绝缘性能进行检测。
1. 高压击穿试验法高压击穿试验法是目前非常流行的一种绝缘性能测试方法，它是通过对设备施加高电压，在一定条件下对设备进行击穿试验，以检测绝缘材料的耐电压能力和密度。
2. 绝缘电阻测试法绝缘电阻测试法是通过对绝缘体进行电荷注入，测量其电荷输送速度的快慢来测试绝缘体的电阻性能。
这种方法适用于测试低压绝缘材料的性能。
3. 浪涌电压试验法浪涌电压试验法主要适用于高压绝缘材料的测试。
对于这种测试方法，通常会在设备上施加瞬变电压，以检验绝缘材料的电压和电流传递能力。
二、绝缘性能监测系统的设计随着测试方法不断的升级改良，各种测试仪器已经越来越智能化。
不过，对于输电线路绝缘性能的监测，仍需要建立完善的监测体系，使各种测试数据和信息能够得到集中管理和分析。
绝缘性能监测系统通常包括采集、传输、分析、存储和显示五个重要部分。
其中，采集部分主要负责监测线路上的电压、电流、温度、空气湿度和微风等参数，以获得线路的实时状态信息。
传输部分主要采用GPRS、CDMA和光纤通信等技术，将采集到的数据传输至监测中心。
分析部分主要利用计算机技术，对传输来的数据进行分析、处理，得出电网状态的分析结果。
存储部分利用硬盘存储器等物理设备，将得出的数据进行存储，备份和恢复。
高压输电线路绝缘性能试验及监测方法
高压输电线路绝缘性能试验及监测方法高压输电线路是将电能从发电厂传输到用户的关键环节，而绝缘性能对于高压输电线路的正常运行至关重要。
因此，进行绝缘性能试验及监测方法的研究具有重要的实际意义。
首先，针对高压输电线路的绝缘性能试验，我们可以采用以下几种常见方法。
第一种是直流耐压试验，通过施加直流电压来测试绝缘介质的耐压能力。
这种试验方法可以检测绝缘材料在长时间工作时的耐压能力，以及检测电气设备的绝缘水平。
第二种是绝缘电阻测试，通过测量绝缘电阻来评估绝缘材料或装置的绝缘性能。
这种方法适用于评估绝缘材料的质量，以及发现线路中可能存在的绝缘故障。
第三种是局部放电测试，通过监测设备的局部放电情况来评估绝缘系统的质量。
这种方法可以帮助我们发现可能存在的绝缘缺陷和故障，及时采取措施进行修复或更换。
第四种是介电损耗测试，通过测量绝缘材料在电场作用下的损耗情况来评估绝缘材料的性能。
这种方法可以帮助我们评估绝缘材料的介电损耗情况，确保其在高压输电线路中的可靠性。
对于高压输电线路的绝缘性能监测方法，我们可以采用以下策略来实现。
首先，借助传感器技术，可以实时监测高压输电线路的绝缘状态。
传感器可以监测线路中的电流、电压、温度、湿度等参数，通过对这些参数的监测和分析，可以判断线路的绝缘状态是否正常。
其次，我们还可以利用无损检测技术来监测高压输电线路的绝缘性能。
例如，利用红外热像仪可以检测线路中的热点，通过检测热点的位置和温度变化，可以判断线路是否存在绝缘故障。
此外，定期进行绝缘阻抗测量也是一种常用的监测方法。
通过测量线路的绝缘阻抗，可以评估绝缘系统的可靠性和健康状况，及时发现并处理潜在的故障。
最后，还可以利用远程监测技术来实现对高压输电线路绝缘性能的实时监测。
通过远程监测装置，可以及时获取线路的实时数据，并进行分析和判断，实现远程诊断和预警，确保线路的安全运行。
综上所述，高压输电线路绝缘性能试验及监测方法对于确保线路的安全运行具有重要意义。
线路绝缘电阻测试记录
线路绝缘电阻测试记录线路绝缘电阻测试是电力系统中一项重要的安全测试。
它主要用于检测线路上的绝缘性能，确保线路正常运行，避免电压泄漏和电流漏耗，防止发生火灾和电击事故。
在进行绝缘电阻测试时，需要记录测试数据以备后续分析和参考。
下面是一份线路绝缘电阻测试记录的示例：1.测试地点：XXX变电站2.测试日期：2024年3月15日3.测试人员：张工、李工4.测试设备：绝缘电阻测试仪、绝缘手套、安全帽、安全鞋等个人防护装备5.测试对象：500kV高压输电线路，具体测试位置为XXX塔杆至XXX 塔杆6.测试准备：-将绝缘电阻测试仪连接至线路所在塔杆的电气接地端-测试前确认测试仪器的电源已接好，并处于正常工作状态-塔杆附近的草地上设置测试区域，并清除上面的杂物和碎石7.测试步骤：7.1.测试前，确保测试地点附近没有其他人员进入，并安排杆塔附近的维护人员协助保持安全距离7.2.将绝缘手套、安全帽等个人防护装备穿戴好，确保测试人员安全7.3.将测试仪的测试棒头部与线路绝缘子杆塔上的绝缘子接触，确保良好的接触性能7.4.打开测试仪的电源，同时按照设备说明书中的操作指南进行测试7.5.记录测试仪器显示的测试数值，包括测试开始时间、测试结束时间、测试所用时间、测试点编号等7.6.将测试仪的测试棒移动到下一个测试点上，重复步骤7.3至7.5，直到测试完所需的全线测试点8.测试结果：测试过程中记录的测试数值如下表所示：测试点编号，测试时间，测试数值(MΩ---------，-----------，------------1，09:00-09:10，12，09:10-09:20，9.3，09:20-09:30，10.4，09:30-09:40，15，09:40-09:50，9....，...，..n，...，..9.测试结论：经测试，线路绝缘电阻平均值为9.8MΩ，均在正常范围内。
线路绝缘性能良好，符合安全要求。
10.测试记录：-测试过程中无异常情况发生，测试设备运行稳定-测试人员按要求佩戴个人防护装备并遵守安全操作规程-测试结束后，将测试仪器进行了清洁和维护，并妥善存放测试人员签名：日期：2024年3月15日监督人员签名：日期：2024年3月15日以上是一份线路绝缘电阻测试记录的示例，实际记录内容可根据具体情况进行调整和补充。
输电线路常用的检测项目和方法
输电线路常用的检测项目和方法[摘要]线路检测分为离线检测和在线检测，运用带电作业或其他作业方式对杆塔本体、基础、架空导地线、绝缘子、金具及接地装置等的运行状态进行检测，可以对线路运行状态及可靠性提供评估依据，对线路状态检修提供可靠的分析数据，对线路事故、故障的原因进行分析判断及提前防范的作用。
总之，线路检测对电网安全运行起到了积极作用。
【关键词】输电线路;检查项目;方法1．绝缘子的绝缘电阻的测量绝缘电阻测量一般在安装使用前对绝缘子的绝缘状况进行的测试检查。
建议使用5000V兆欧表。
复合绝缘子—般不采用此方法。
判断标准有以下几种：①新装绝缘子的绝缘电阻应大于或小于500 MΩ；②运行中绝缘子的绝缘电阻应大于或等于300MΩ；③绝缘电阻如在240—300MΩ之间，可判定为低值绝缘子；④绝缘电阻如小于240 MΩ，判定为零值绝缘子。
2．运行中的钢化玻璃绝缘子(1)因制造原因的自爆:玻璃中含有杂杂和结瘤，若分布在内张力层，运行后30—60d内即自爆；(2)运行状态下质量原因自爆:玻璃中含由杂质和结瘤，分布在外张力层，即在冷热温差状态下(特别是突然冷却时)，并在稳定的荷载下运行1—2年会自爆；(3)零值自爆:运行中的钢化玻璃绝缘子表面积积污严重，受潮后引起局部放电或单片电导致发热，引起绝缘下降发生的自爆；(4)残值拉力测试推荐值:小于原钢化玻璃绝缘子额定机械荷载的70％，就应该对该批钢化玻璃绝缘子进行监督。
3.运行中的复合绝缘子运行中复合绝缘子主要特性是憎水性和憎水迁移性，它决定了复合绝缘子的耐污水平。
运行中复合绝缘子故障的主要危险点是端部与芯棒连接的机械强度、环氧引拔棒的质量、硅橡胶质量、密封质量及均压环的正确安装。
4．绝缘子等值盐密测量将待测磁表面的污垢秽物用蒸馏水(或去离子水)全部清洗下来，采用电导率仪测其电导率，同时测量污液的温度，然后换算到标准温度(20℃)下的电导率值，再通过电导率和盐密的关系，计算出等值食盐量和等值盐密。
高压电力输送线设施的输电线路绝缘与漏电检测
高压电力输送线设施的输电线路绝缘与漏电检测现代社会对电力的需求日益增长，为了满足人们对能源的需求，电力输送线设施成为了不可或缺的基础设施。
而对于高压电力输送线设施的安全运行而言，输电线路绝缘与漏电检测是必不可少的环节。
高压输电线路绝缘是指防止电流直接通过给定绝缘材料的能力，而漏电则是指电流从输电线路中无法预期地通过非预定路径流失的现象。
这些问题会导致电力输送线设施的效率下降、设备损坏甚至是安全事故的发生。
因此，实施绝缘与漏电检测措施对于保障高压电力输送线设施的安全稳定运行至关重要。
针对高压电力输送线的绝缘问题，传统的检测方法主要包括绝缘电阻测量、局部放电测量以及介电强度测量。
绝缘电阻测量是通过检测绝缘材料上的电阻大小，来判断绝缘材料是否受到损坏。
局部放电测量则是通过检测局部放电产生的信号，来判断绝缘材料的质量和工作状态。
介电强度测量则是通过施加一定的电压，来测试绝缘材料的耐压性能。
这些方法在一定程度上可以发现绝缘问题，但是需要人工操作、设备复杂，而且往往不能及时发现异常情况。
随着现代科技的进步，越来越多的自动化技术应用于绝缘与漏电检测中。
其中，红外热成像技术广泛应用于电力输送线路的绝缘检测中。
红外热成像技术可以通过测量电力设备表面的红外辐射能量，快速、准确地检测绝缘材料发生的热异常情况，进而定位绝缘故障点。
这种非接触式的检测方式不仅节省时间，而且能够及时发现绝缘故障，提高了线路绝缘检测的效率和准确性。
除了绝缘问题的检测，漏电问题也是需要重视的。
传统的漏电检测方法主要包括欧姆表、电流表以及漏电保护器。
欧姆表和电流表可以直接测量电路中的漏电流，但是需要断开电路以进行测量，而且对于大型高压输电线路来说，这种方法不太适用。
而漏电保护器则是通过监测线路中的电流变化来判断是否存在漏电情况，它可以及时切断电路以防止事故发生。
然而，由于传统漏电保护器无法提供具体的漏电信息，因此无法对漏电故障进行准确的定位和处理。
