建筑结构与构造复习提纲第一章绪论1､建筑构造和结构的定义●建筑构造:是指研究建筑物构造方案､构配件组成､细部节点构造｡研究建筑物的各个组成部分的组合原理和构造方法｡●建筑结构:在房屋建筑中,由构件组成的能承受“作用”的体系｡2、建筑的基本组成及其作用(6个)●基础墙柱楼板､地面楼梯屋顶门窗作用:基础:承重构件,承受着建筑物的全部荷载,并将荷载传给地基墙:承重构件和围护构建柱:是框架或排架结构的主要承重构件楼板层:水平方向的承重构件,同时对墙身起着水平支撑的作用地坪层:承受底层房间的荷载楼梯:竖向交通联系､承重屋顶:围护构建和承重构件门窗:非承重构件,内外交通和分隔,采光通风,维护作用3、建筑的分类｡按用途分(3个)民用建筑(居住建筑､公共建筑)､工业建筑､农业建筑按层数或高度分类(4个)（1）低层建筑(1-3层); (2)多层建筑(4-6层); (3)高层建筑(中高层:7-9层,高层:10层至100m高); (4)超高层建筑(超过100m)按主要承重结构材料分木结构建筑､砌体结构建筑､钢筋混凝土结构建筑､钢结构建筑､其他结构建筑第二章墙体1、墙体的结构布置的选择(4)(1)横墙承重方案;(2)纵墙承重方案;(3)纵横墙承重方案;(4)半框架承重方案2、组砌方式⏹标准砖的尺寸规格: 240*115 * 53mm;尺寸关系: 砖长:砖宽:砖厚=4:2:13、墙的细部构造勒脚,散水､排水沟,墙身防潮,窗洞口的构造,檐部做法,墙身加固构造（1）勒脚(抹灰､贴面､坚固材料)设置位置:外墙接近室外地面的部分,其高度一般指室内地平与室外地面的高差部分作用:保护墙身､增加比例效果和美观的作用（2）散水､排水沟设置位置:散水是在外墙四周用多种建筑材料将地面做成的向外倾的坡面;排水沟是在建筑四周设置的沟｡作用:为防止雨水对建筑物墙基的侵蚀,将水排向远处或导向地下排水井等（3）墙身防潮(水平防潮､垂直防潮)设置位置:水平防潮:建筑物内外墙体沿勒脚处设置｡分两种情况,当室内地面垫层为不透水材料时,应设在低于室内地坪60mm处;当室内地面垫层为透水材料时,其位置应平齐和高于室内地面60mm处｡垂直防潮:室内地坪出现高差时,除了设置两道水平防潮层外,还需在有高差部分的垂直墙面的填土一方沿墙设置防潮层｡作用:防止墙身受潮,防止饰面层脱落（4）窗洞口构造①门窗过梁:砖拱过梁､钢筋砖过梁､钢筋混凝土过梁设置位置:门窗洞口上作用:承受洞口上部砌体传来的各种荷载,并把这些荷载传给洞口两侧的墙体②窗台设置位置:窗洞下部靠室外一侧作用:泄水构件｡当室外雨水沿窗向下流时,为避免雨水聚积窗洞下部,并沿窗下框向室内渗透污染室内而设置的泄水构件｡（5）檐部做法(挑檐板､女儿墙､斜板挑檐)（6）墙身加固构造(增设门垛和壁柱､增设圈梁､构造柱)4、隔墙(块材隔墙､轻骨架隔墙､板材隔墙)隔墙是分隔室内空间的非承重构件,可以提高平面布局的灵活性,适应建筑功能的变化要求:自重轻､厚度薄､易于拆改､有一定的隔声能力､盥洗室隔墙需满足防潮要求;厨房的隔墙需满足耐火要求5、墙面装修作用:保护作用改善环境条件,满足房屋的使用功能要求美观作用分类:抹灰类墙面装修､铺贴类墙面装修､涂料类墙面装修､裱糊类墙面装修､铺钉类墙面装修､清水砖墙饰面装修､特殊部位的墙面装修清水墙:砖墙外墙面不抹灰｡混水墙:砖墙或其他外墙材料上作各种饰面｡特殊部位的墙面装修:墙裙､护角､踢脚设置位置及作用:在内墙抹灰中,对易受到碰撞,如门厅､走道的墙面和有防潮､防水要求如厨房､浴厕的墙面,为保护墙身,做成护墙墙裙;对内墙阳角,门洞转角等处则做成护角;在内墙面和楼地面交接处,为了遮盖地面与墙面的接缝,保护墙身以及防止擦洗地面时弄脏墙面做成踢脚线｡墙裙和护角高度2m左右,踢脚线高120—150mm第三章门窗1、门和窗的作用门的主要功能:交通出入､分隔联系建筑空间窗的主要功能:采光､通风､观望2、窗按开关方式分类(识图)固定窗､平开窗､悬窗､立转窗､推拉窗固定窗平开窗上悬窗下悬窗中悬窗联动上下悬窗立转窗垂直推拉窗水平推拉窗3､门按开关方式分类平开门､弹簧门､推拉门､折叠门､转门､卷帘门平开门弹簧门推拉门折叠门转门卷帘门3、门和窗的尺度窗的尺度:通常是指窗洞的高宽尺寸｡窗扇尺寸窗洞尺寸平开木窗扇:高800~1200 宽≤500 窗地比上下悬窗扇:高300~600 玻地比中悬窗扇:高≤1200 宽≤1000 窗墙比推拉窗:高､宽≤1500门的尺度:通常是指门洞的高宽尺寸｡门洞宽度为门扇宽加门框及门框与墙间的缝隙尺寸门的高度:一般民用建筑门的高度不宜小于2100mm;若门设有亮子时,亮子高度一般为300-600mm,则门洞高度一般为2400-3000mm门的宽度:单扇门为700-1000mm,双扇门为1200-1800mm,宽度在2100mm以上时,则多做成三扇､四扇门或双扇带固定扇的门,浴厕､贮藏室等辅助房间门的宽度可窄些,一般为700-800mm.4、遮阳作用:防止直射阳光照入室内以减少透入的太阳辐射量,防止室内过热,避免局部过热,产生眩光,并保护物体（1）窗户遮阳板的基本形式(水平遮阳､垂直遮阳､综合遮阳､挡板遮阳)水平遮阳垂直遮阳综合遮阳挡板遮阳（2）适用范围水平遮阳:适用于南向及其附近朝向的窗口或北回归线以南低纬度地区之北向及其附近朝向的窗口｡垂直遮阳:适用于偏东偏西的南向或北向窗口｡综合遮阳:适用于南向､东南向及西南向的窗口｡挡板遮阳:适用于东､西向及其附近的窗口｡第四章变形缝1、变形缝种类:伸缩缝､沉降缝､抗震缝2、变形缝的设置特点（1）伸缩缝设置原因: 温差引起变形,从而产生裂缝｡设置位置:墙､楼板､屋顶伸缩缝缝宽:20-40mm（2）沉降缝设置原因:a)建筑物建造在不同的地基土上b)建筑物相邻两部分荷载相差较大或高度相差较大c)原有建筑物和新建建筑物紧密相邻d)建筑物各部位采用的结构形式不同e)建筑物平面形状较复杂设置位置:墙､楼板､屋顶､基础（3）抗震缝设置原因:将体形复杂的房屋分成若干个体形简单的单元,使各单元能自由变形,又不会相互碰撞｡设置位置:墙､楼板､屋顶､(基础)设置条件:⏹建筑立面高差在6m以上;⏹建筑物有错层且错层楼板高差较大;⏹建筑物相邻部分结构刚度､质量差别较大｡防震缝缝宽:50—70mm第五章楼地层1、作用:承受并传递荷载,隔声､防火､防水｡2､楼板类型:木楼板､砖拱楼板､钢筋混凝土楼板､钢-混凝土组合楼板3､现浇钢筋混凝土楼板:(1)板式楼板;(2)梁板式楼板;(3)无梁楼板4､现浇钢筋混凝土结构构件设计参考经济尺度P585、 楼地面构造做法:整体类地面､块材类地面､黏贴类地面､涂料类地面､木楼面6、 阳台与雨篷构造（1） 阳台阳台结构布置:墙承式､悬挑式(挑梁式､挑板式)挑梁式 是从横墙上伸出挑梁,阳台板搁置在挑梁上｡挑梁压入墙内的长度一般为悬挑长度的1.5倍左右,梁截面高度为阳台凸出长度的1/5左右｡应用较广｡挑板式 是将阳台板悬挑｡阳台悬挑长度受限,一般不超过1.2m阳台栏杆与扶手:栏杆扶手高度不应低于1.05m,高层建筑不应低于1.1m,但不宜超过1.2m,栏杆离地面､屋面0.1m 以内不应留空;有儿童活动的场所,栏杆的垂直杆件间净距不应大于0.11m（2） 雨篷挑板式:悬挑尺度为0.9-1.2m,板根部厚度不小于70mm,板端部厚度不小于50mm挑梁式:常采用反梁形式第六章 楼梯直行单跑楼梯 直行双跑楼梯 平行双跑楼梯 平行双分楼体 双分楼梯 折行双跑楼梯 折行三跑楼梯 交叉剪刀楼梯 螺旋楼梯 弧形楼梯 高（厚）跨比h/l 常用跨度l （m ） 梁高（板厚）h （mm ） 宽高比b/h 梁宽b （mm ） 主梁 1/8~1/14 5~8m 最大12m 500~1000 1/2~1/3 250或 300mm 次梁 1/12~1/18 4~6m 板 1/30~1/35 （单向板） 1.7~2.5m 屋面板：60~80 楼板：70~100mm 民用建筑80~180mm 工业建筑 当混凝土强度等级≥C20时，板厚可减少10mm ，但不得小于60mm2､楼梯的组成:(1).梯段;(2).平台;(3).栏杆扶手3､楼梯的一般尺度(1)楼梯坡度和踏步尺寸坡度:楼梯的坡度范围为23°—45°,最适宜的坡度为33°左右;小于20°的为坡道;大于45°的为爬梯踏步尺寸:踏步宽度一般不宜小于260mm,常用260-320mm,突缘挑出长度一般为20-30mm,踏步高度一般宜为140-175mm,b+2h=600-620mm(2)梯段和平台的尺寸医院平台宽度不小于1800mm,对于直行多跑楼梯,其中间平台宽度应不小于1000mm 楼梯的组成（3）楼梯栏杆扶手的尺寸 (4)楼梯下部净高的控制（4）梯井宽度:150-200mm,有儿童使用的楼梯:≦120mm3、踏步面层及防滑构造踏步面层材料:常用的有水泥砂浆､水磨石､大理石和防滑砖等防滑构造:金刚砂防滑条､马赛克防滑条､铸铁防滑条､橡皮条防滑条､金属防滑条等,防滑条突出踏步面2-3mm4、台阶与坡道（1）室外台阶:踏步高(h):100~150mm左右;踏步宽(b):300~400mm左右;步数:根据室内外高差确定｡（2）坡道:1:6~1:10 较陡坡道,需设防滑条;<1:12 平缓坡道,残障坡道;每段坡道最大高度为750mm,最大水平长度为9000mm;平台尺度最小1.5×1.5m.第七章屋顶构造1、屋顶坡度的表示方法:角度法(少)､斜率法(坡屋顶)､百分比法(平屋顶)2、影响屋顶坡度的因素:屋顶防水材料､降水量大小､其他因素3、平屋顶的排水（1）排水坡度大小:平屋顶常用为2%~3%（2）排水坡度的形成:材料找坡､结构找坡（3）屋顶排水方式:无组织排水､有组织排水(挑檐沟排水､女儿墙外排水､暗管外排水､内排水)4、平屋顶的防水刚性防水屋面构造:是以防水砂浆抹面或细石混凝土浇捣而成的屋面防水层｡(了解)预防性刚性防水屋面变形开裂的措施:配筋､设置分仓缝(分格缝)､设置隔离层(浮筑层)､设置滑动支座5、柔性防水屋面构造柔性防水亦称卷材防水,是指将防水卷材或片材用胶粘贴在屋面上,形成一个大面积的封闭防水覆盖层构造层次:(由上到下)保护层､防水层､结合层､找平层､结构层､顶棚层6、平屋顶的保温与隔热平屋顶的保温:正铺:(上→下)防水层､找平层､保温层､结构层倒铺:(上→下)保温层､防水层､找平层､结构层平屋顶的隔热:实体材料隔热屋面､通风层降温屋顶7、坡屋顶的特点与形式特点:坡度大､排水快､防水功能好,但受风荷载､地震作用大形式:(1)单坡顶;(2)双坡顶(悬山､硬山､出山屋顶);(3)四坡顶8、坡屋顶的组成:承重结构､屋面､顶棚､保温和隔热层9、坡屋顶的承重结构系统:砖墙承重(山墙承重)梁架承重､屋架承重(类似纵墙承重体系)第八章屋顶花园主要构造层次:植被层､种植基质层､过滤层､排水层辅助构造层次:保护层､防穿刺层､隔离层､防水层作用防水层:防止水进入建筑给人们的生活带来不便｡防穿刺层:是防止植物根穿透防水层而造成屋面防水系统功能失效｡隔离层:隔离层用于防止相邻材料化学性质不相容的情况下出现粘连或滑移现象｡保护层:是在建造阶段保护屋面防水层,以及在日后屋顶绿化维护时起到防止防水层受到机械损坏｡排水层:能够在降雨或者浇灌时让土壤中不能保持的多余水分排到排水装置中,防止屋面积水,并且能够支撑上面材料的重量｡一般包括排水材料和排水管道两部分｡过滤层:是防止种植基质层中的细颗粒漏到排水层阻塞排水层及屋顶排水口,使基质层中多余的水分顺利的排入排水层,防止屋面积水基质层:为植物提供生长空间,供给生长所需的养分､水分,固定植物,及时地排出屋面上多余的水分植物层:植物层是屋顶绿化的主要功能层,集中体现屋顶绿化的景观､游憩､生态等各项效能,为人们俯视建筑提供良好的视觉景观､提供绿色游憩空间｡第九章建筑结构基本计算原理1、结构的功能要求:安全性､适用性､耐久性2、极限状态:指超过了这种状态之后,结构或构件就不再具备完成这项功能能力的一种特定状态｡3、两类极限状态:承载能力极限状态､正常使用极限状态4、达承载能力极限状态的判断标准:构件达到材料强度(包括疲劳破坏);结构变机动;结构或构件丧失稳定;结构或构件丧失位置平衡｡5、达正常使用极限状态判断标准:建筑物变形过大,影响美观甚至正常使用;结构局部破坏,影响适用性､耐久性;影响正常使用的振动;达到影响正常使用的其他特定状态｡6、极限状态设计法验算公式: S≤R(荷载效应(S):由荷载产生的各种力和力矩｡抵抗能力(R):结构或构件截面的抵抗能力) 当S<R时安全状态/ 当S=R时极限状态/ 当S>R时失效状态第十章地基基础1､地基:基础下部的持力土层基础:建筑物的基本组成构件之一,为建筑物的最底部构件,承重作用2､地基基础设计要求:(1)必须满足地基土的强度条件;(2)必须满足地基变形条件3､土的三相组成:固相:固体颗粒(岩石碎屑､矿物颗粒) 液相:孔隙中的水气相:孔隙中的气体4、 土的三项比例指标:重度､孔隙比､孔隙率､含水量､饱和度1) 反映土的松密程度的指标:P132孔隙比: (孔隙与克里体积之比) 孔隙率: (孔隙体积与总体积之比)2) 反映土中含水程度的指标:含水量: (水重与固体颗粒重量之比)饱和度: (水的体积与孔隙体积之比)5、 浅基础的类型按基础材料分:刚性基础､柔性基础 (书上图10-5到10-8)按结构形式分:单独基础､条形基础､柱下十字交叉基础､筏板基础､箱形基础6、 基础埋置深度:是指基础底面至地面(一般指室外地面)的距离｡7、 影响基础埋深的因素:(1)建筑物的用途和结构类型;(2)作用在地基上的荷载的大小和性质;（4） 工程地质和水文地质条件;(4)相邻建筑物和构筑物的影响;(5)地基土冻胀和融陷的影响8、 地基承载力特征值的修正 9､计算基础底面积A:柱下单独基础: f a ----修正后的地基承载力特征值; f ak ----地基承载力特征值; ηb ηd ----基础宽度､埋深的地基承载力修正系数γ----基础底面以下土的重度 b----基础底面宽度(m) γm ----基础底面以上土的加权平均重度 d----基础埋置深度(m) 第十一章 砌体结构1. 受压构件承载力计算:2、 混合结构房屋的设计混合结构房屋的承重体系:(1)纵墙承重方案;(2)横墙承重方案;(3)纵横墙承重方案;(4)内框架承重方案3、 混合结构房屋的静力计算方案:刚性方案､弹性方案､刚弹性方案刚性方案 弹性方案 刚弹性方案4、 允许高厚比及影响高厚比的因素:墙柱高厚比:β=允许高厚比 : [β]s v V V e =%100⨯=V V n v %100⨯=s w m m w %100⨯=v w r V V S )5.0()3(-+-+=d b f f m d b ak a γηγηdf F A a k γ-≥m d m kN m kN f kN F a k 应取平均值，在高差时，埋置深度，当室内外存取均重力密度，基底以上土与基础的平地基承载力特征值，载标准值上部传至设计地面的荷-=---32/20/,γγAN f ϕ≤h H 05､一般墙柱高厚比验算:H 0—墙柱的计算高度,查表h —墙厚或矩形柱与H 0相对应的边长μ1—自承重墙允许高厚比的修正系数,h=240mm μ1=1.2;h ≦90mm, μ1=1.5;90mm<h<240mm,插入法取值 μ2—有门窗洞口的修正系数当μ2值小于0.7时,应采用0.7,当洞口高度等于或小于墙高 s —相邻窗间墙或壁柱之间的距离 的1/5时,可取μ2=1.0b s —在宽度范围内的门窗洞口宽度第十二章 钢筋混凝土结构1、 钢筋的品种与级别P191级别HPB235级HRB335级HRB400级RRB400级2、 钢筋的强度与变形P192有明显流幅的钢筋 无明显流幅的钢筋3、 钢筋的冷加工性能:冷拉----提高钢筋的抗拉强度冷拔----提高钢筋的抗拉和抗压强度冷拉 冷拔4、 P196 图12-9梁内四大钢筋的作用（1） 纵向受力钢筋:承受由于弯矩在梁内产生的拉力｡（2） 箍筋:承受由剪力和弯矩在梁内引起的主拉应力｡（3） 弯起钢筋:其弯起段用来承受弯矩和剪力产生的主拉应力;弯起后的水平段可承受支座处的负弯矩｡（4） 架立钢筋:用来固定箍筋和形成钢筋骨架｡5､混凝土最小保护层厚度（1） 作用:为防止钢筋锈蚀和保证钢筋与混凝土的粘接][210βμμβ≤=h H sb s4.012-=μ（2） 截面的有效高度h 0:从受压混凝土边缘至受拉钢筋截面形心的距离,称为截面有效高度梁 一排钢筋时h 0=h-35(mm);两排钢筋时h 0=h-60(mm)板 h 0=h-20(mm)6､梁正截面受弯承载力简介配筋率 A S ——纵向受拉钢筋总截面面积(mm 2) b ——矩形截面宽度(mm) h 0——矩形截面有效高度(mm) 7､受弯构件正截面破坏形式:超筋梁破坏､适筋梁破坏､少筋梁破坏8､适筋梁破坏三阶段:Ⅰ ----弹性工作阶段Ⅰa ----砼即将开裂Ⅱ ----带裂缝工作,混凝土出现塑性应变Ⅱa ----钢筋达到屈服Ⅲ ----钢筋处于强化段,砼应变不断增大Ⅲa ----混凝土达极限应变9、 单筋矩形截面正截面受弯承载力计算P204s y c A f x b f =⋅⋅1α )2(01x h x b f M M c u -⋅⋅⋅=≤α)2(0x h f A M M y s u -⋅⋅=≤10､受压构件的构造要求受压构件长细比:对方形､矩形截面,l 0/b ≦30, l 0/h ≦25;对于圆形截面,l 0/d ≦25(l 0为柱的计算长度,b 和h 分别为矩形截面短边及长边尺寸,d 为圆形截面直径)受压构件截面尺寸:对于方形和矩形独立柱,不宜小于250mm ×250mm,框架柱不宜小于300mm ×400mm,圆形直径大于等于300mm影响因素:受力合理､模版制作方便､美观11､预应力混凝土的基本原理:预先对混凝土或钢筋混凝土构件的受拉区施加压应力,使之处于一种人为的应力状态,这种应力的大小和分布可能部分抵消或全部抵消使用荷载作用下产生的拉应力,从而使结构或构件在使用荷载作用下不至于开裂､推迟开裂,或减小裂缝开展的宽度,并提高构件的抗裂度和刚度,有效利用了混凝土抗压强度高这一特点来间接提高混凝土的抗拉强度｡12､预应力混凝土的优点:提高构件抗裂性､提高构件刚度､节约材料､降低造价､提高工程质量和耐久性13､预应力混凝土的施工方法:先张法､后张法先张法:张拉钢筋→浇混凝土→释放张拉力 后张法:浇混凝土→张拉钢筋锚具锚紧→孔道灌浆 区别⏹ 预应力筋传力给混凝土的方式与途径不同｡⏹ 在混凝土中所建立的预压应力不等｡ 0bh A s =ρ。
建筑识图与构造整本复习
建筑识图与构造整本知识点复习第一章制图基本知识1.常用绘图工具:图板、丁字尺、三角板、比例尺、曲线板；常用绘图仪器: 圆规、分规、绘图笔；常用绘图用品: 图纸、绘图铅笔、墨水、橡皮、模板、软毛刷等。
2.一副三角板有两个: 一副由45°、45°、90°构成, 一副由30°、60°、90°构成。
3.比例尺又称三棱尺, 一般刻有六种不一样旳刻度。
4.最常使用旳绘图笔是绘图墨水笔, 又称为针管笔。
5.图纸有绘图纸和描图纸两种, 后者又称为硫酸纸, 是作为复制蓝图旳底图旳图纸。
6.绘图铅笔中“B”表达软铅芯, “H”表达硬铅芯。
7、图纸图幅及图框尺寸: A0: 841mm×1189 mm（宽×长）；A1: 594 mm×841 mm （宽×长）；A2: 420 mm×594 mm（宽×长）；A3: 297 mm×420 mm（宽×长）；A4: 210 mm×297 mm（宽×长）。
8、图线旳画法:1）在同一张图纸内, 相似比例旳图样选用相似旳线宽组。
2）互相平行旳图线, 其间隙不不不小于其中旳粗线宽度, 且不不不小于0.7mm。
3）虚线、点画线旳线段长度和间隔, 应各自相等, 在较小旳图形中, 点画线可以用实线替代。
4）点画线旳两端不应是点, 而是线段；点画线与点画线或其他线交接处也应是线段。
5）虚线与虚线或者其他线交接时, 应是线段交接而不是空白处交接；虚线为实线旳延长线时, 不得与实线连接。
6）图线不得与文字、数字或者符号重叠混淆, 不可防止时应保证文字等旳清晰。
9、中文旳书写才采用长仿宋体。
10、书写长仿宋体时, 应注意: “横平竖直, 起落分明, 笔锋满格, 布局均匀”。
11.数字和字母旳书写有斜体和直体两种, 当与中文混写时, 应为直体。
《建筑构造》课程思政教学案例

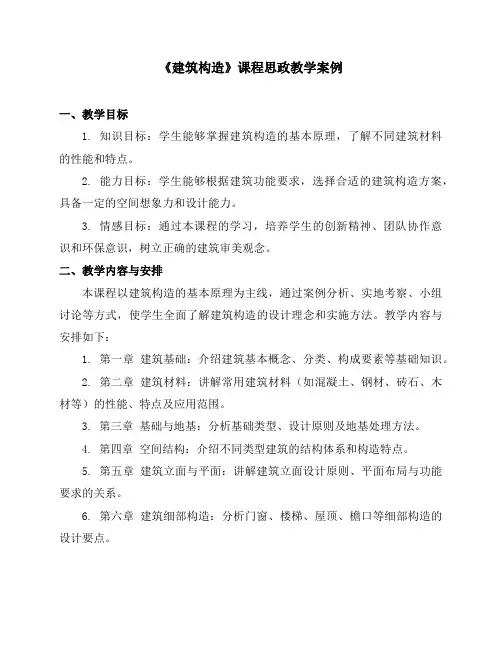

《建筑构造》课程思政教学案例一、教学目标1. 知识目标：学生能够掌握建筑构造的基本原理，了解不同建筑材料的性能和特点。
