海洋资料多次波组合衰减技术及应用

海洋资料多次波组合衰减技术及应用张兴岩;朱江梅;杨薇;于宏;刘洋波【摘要】多次波的压制是海洋地震资料处理中的重要步骤.海洋地震勘探中的多次波一般都异常发育且较难压制,压制多次波的好坏直接决定了处理结果的质量.目前压制多次波的方法有很多种,但不同的方法基于不同的理论,具有不同的针对性.单一的方法压制多次波往往不能针对所有多次波,达不到理想的效果.笔者使用组合衰减多次波技术,综合了SRME、拉东变换、LIFT去噪对海洋实际地震数据的多次波进行压制,取得了较好的效果.%Antimultiple processing is an important step in marine seismic data processing. The multiple waves in marine seismic data are generally rather strong and very difficult to suppress, so the suppression of multiple waves decides the quality of processing results. There are many ways to suppress multiple waves; nevertheless, different approaches are based on different theories and have different targets. A single method can not suppress all multiple waves and hence fails to achieve the desired results. The authors employed the combined multiple wave attenuation technology, which combines SRME, radon transform and lift denoising to suppress multiple waves in actual marine seismic data, and has achieved good results.【期刊名称】《物探与化探》【年(卷),期】2011(035)004【总页数】5页(P511-515)【关键词】多次波;SRME;拉东变换;LIFT【作者】张兴岩;朱江梅;杨薇;于宏;刘洋波【作者单位】中海油能源发展钻采工程研究院地球物理研究所,广东湛江 524057;中海油能源发展钻采工程研究院地球物理研究所,广东湛江 524057;中海油能源发展钻采工程研究院地球物理研究所,广东湛江 524057;中海油能源发展钻采工程研究院地球物理研究所,广东湛江 524057;中海油能源发展钻采工程研究院地球物理研究所,广东湛江 524057【正文语种】中文【中图分类】P631.4在海洋地震勘探中，多次波的存在会影响地震成像的真实性和可靠性，并严重影响地震解释工作，多次波压制是提高地震资料处理成果质量的重要步骤之一。

多次波压制方法

1.共中心点叠加法共中心点叠加法是依据动校正后一次波和多次波之间剩余时差的差异，将不同接收点收到的来自地下同一反射点的不同激发点的信号，经动校正后叠加起来，这种方法可以比较有效地压制多次波。

用一次波的速度作动校正，这时一次波同相轴被校平而多次波仍有剩余时差，通过叠加使一次波得到增强而多次波得到削弱。

为了提高压制多次波的效果，采用加权叠加(炮检距与权系数成某种比例关系，使多次波剩余时差较大的道有较大的权系数)。

参考文献[14]说明了一种最佳加权叠加法，用最小二乘方法求解叠加各道的权系数，使叠加结果最佳，接近于一次波而使有剩余时差的多次波得到最大的削弱。

1973年E. Cassano等人提出了最佳滤波叠加方法，这是用最小二乘方法求解各叠加道的滤波因子，使叠加达到最佳压制多次波从而最佳逼近一次波。

当多次波剩余时差达到50ms以上，一般叠加可使多次波削弱10dB到20dB，而最佳加权叠加和最佳滤波叠加还可使多次波再削弱20多dB。

这只是理论上分析的效果，由于实际叠加各道的振幅均一性精度较低(理论上认为严格均一)，故用计算而得的精度很高的权系数或滤波因子与之相乘或褶积，精度下降，无法达到理论最佳效果。

2.二维滤波法根据动校正后的道集上一次波与多次波时差不同，可用倾角滤波、速度滤波、扇形滤波等二维滤波方法滤除多次波保留一次波。

动校正速度可以用多次波的速度，如CGG 的FKMUL[15]，也可采用一次波与多次波两者之间的速度，如Digicon的ZMULT[16][17]。

滤波可以在f-k域或x-t域或x-f域进行。

采用的道集可以是CMP 道集也可以是CSP道集。

B.Zhou等人较详细地分析了二维滤波压制多次波的一些特点，认为设计二维滤波关键是要把多次波的抑制区域确定合适，否则会损害一次波，同时抑制区与通放区的边界不能简单采用一条直线，直线边界会产生Gibbs现象，必须采用渐变呈椭圆状的边界，故设计好二维滤波是比较困难的，为此他们提出用波场外推所得的多次波模型来自动确定多次波的陷波区的一种非线性f-k滤波的方法，其陷波区边缘是光滑的。

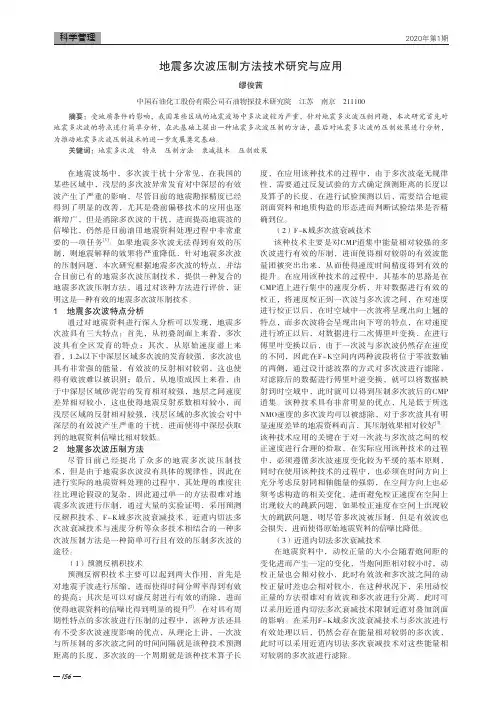

地震多次波压制方法技术研究与应用

156在地震波场中，多次波干扰十分常见，在我国的某些区域中，浅层的多次波异常发育对中深层的有效波产生了严重的影响，尽管目前的地震勘探精度已经得到了明显的改善，尤其是叠前偏移技术的应用也逐渐增广，但是消除多次波的干扰，进而提高地震波的信噪比，仍然是目前油田地震资料处理过程中非常重要的一项任务[1]。

如果地震多次波无法得到有效的压制，则地震解释的效果将严重降低，针对地震多次波的压制问题，本次研究根据地震多次波的特点，并结合目前已有的地震多次波压制技术，提供一种复合的地震多次波压制方法，通过对该种方法进行评价，证明这是一种有效的地震多次波压制技术。

1 地震多次波特点分析通过对地震资料进行深入分析可以发现，地震多次波具有三大特点：首先，从初叠剖面上来看，多次波具有全区发育的特点；其次，从原始速度谱上来看，1.2s以下中深层区域多次波的发育较强，多次波也具有非常强的能量，有效波的反射相对较弱，这也使得有效波难以被识别；最后，从地质成因上来看，由于中深层区域砂泥岩的发育相对较强，地层之间速度差异相对较小，这也使得地震反射系数相对较小，而浅层区域的反射相对较强，浅层区域的多次波会对中深层的有效波产生严重的干扰，进而使得中深层获取到的地震资料信噪比相对较低。

2 地震多次波压制方法尽管目前已经提出了众多的地震多次波压制技术，但是由于地震多次波没有具体的规律性，因此在进行实际的地震资料处理的过程中，其处理的难度往往比理论假设的复杂，因此通过单一的方法很难对地震多次波进行压制，通过大量的实验证明，采用预测反褶积技术、F-K域多次波衰减技术、近道内切法多次波衰减技术与速度分析等众多技术相结合的一种多次波压制方法是一种简单可行且有效的压制多次波的途径。

（1）预测反褶积技术预测反褶积技术主要可以起到两大作用，首先是对地震子波进行压缩，进而使得时间分辨率得到有效的提高；其次是可以对虚反射进行有效的消除，进而使得地震资料的信噪比得到明显的提升[2]。

高精度拉东变换技术在多次波压制中的应用

新材料与新技术化工设计通讯New Material and New TechnologyChemical Engineering Design Communications第46卷第3期2020年3月自从1921年地震勘探技术首次投入实际应用以来，该技术一直都在为寻找油气圈闭、部署油气勘探井位、油田精细开发等油气勘探开发工作提供相应的技术支持[1]。

但是，在地震勘探中，多次波的存在会严重影响地震资料的品质，不但会降低地震资料的信噪比，而且会降低地震数据的真实性，导致后续的地震资料处理出现大量的误差，使得地震资料解释、储层预测以及井位部署等工作缺乏可信度，极大地影响了油田企业的油气勘探开发工作。

因此，在地震资料的处理过程中，处理人员应该采取相应的技术进行多次波的压制，改善地震资料的品质。

一直以来，多次波压制是地震资料处理人员关注的热点和难点。

经过多年的研究和发展，目前多次波压制主要有：滤波方法、模型域方法、数据域方法[2]。

本文研究的高精度拉东变换压制多次波技术属于滤波方法，与常规的拉东变换相比，该技术可以聚焦和区分一次波和多次波的能量，从而可以获得更好的多次波压制结果，目前，高精度拉东变换多次波压制技术得到了广泛的实际应用。

1 多次波的简介在实际地下地层中，如果上下地层的波阻抗存在一定的差异，则地震波在经过反射界面时会形成反射波和透射波。

反射波在经过不同的反射界面时，会形成多次反射，进而产生多次波。

通常情况下，反射波的能量主要由反射界面的反射系数来决定，反射系数越小，透射波的能量越大，反射波的能量越小；反之，反射系数越大，透射波的能量越小，反射波的能量越大[2–3]。

当反射界面的波阻抗差异较大时，反射系数也会比较大，进而导致反射波的能量增大，这时所形成的多次波的能量就会比较强，从而严重影响了地震资料的品质。

多次波的类型较多，根据传播路径来分，多次波可以分为4种：海底多次波、微屈多次波、层间多次波以及相关多次波；而根据周期的长短来分，多次波可以分为2种：长周期多次波和短周期多次波。

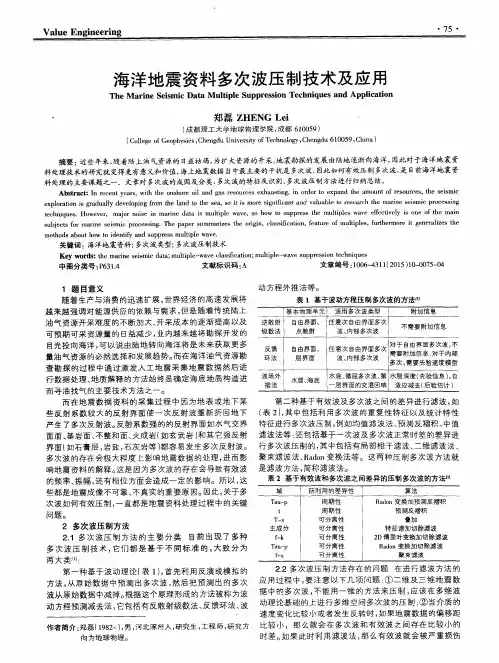

海洋地震资料多次波压制技术及应用

ｍｅｔｈｏｄｓａｂｏｕｔｈｏｗｔｏｉｄｅｎｔｉ￣ａｎｄｓｕｐｐｒｅｓｓｍｕｌｔｉｐｌｅｗａｖｅ．
关键词：海洋地震资料；多次波类型；多次波压制技术
Ｋｅｙｗｏｒｄｓ：ｔｈｅｍａｉｎｒｅｓｅｉｓｍｉｃｄａｔａ；ｍｕｌｔｉｐｌｅ — ｗａｖｅｃｌａｓｓｉｆｅａｔｉｏｎ；ｍｕｈｉｐｌｅ～ｗａｖｅｓｕｐｐｒｅｓｓｉｏｎｔｅｃｈｎｉｑｕｅｓ
ｅｘｐｌｏｒａｔｉｏｎｉｓｇｒａｄｕａｌｌｙｄｅｖｅｌｏｐｉｎｇｆｒｏｍｔｈｅｌａｕｄｔｏｔｈｅｓｅａ，ｓｏｉｔｉｓｍｏｒｅｓｉｇｎｉｉｆｃａｎｔａｎｄｖａｌｕａｂｌｅｔｏｒｅｓｅａｒｃｈｔｈｅｍａｎｎｅｓｅｉｓｍｉｃｐｒｏｃｅｓｓｎｇｉ
中图分类号：Ｐ６３１．４
文献标识码：Ａ
文章编号：１００６ — ４３１１（２０１５）１０目意义
动方程外推法等。
表１基于波动方程压制多次波的方法Ｉ１１
基本物理单元适用多次波类型附加信息
Ａｂｓｔｒａｃｔ：Ｉｎｒｅｃｅｎｔｙｅａｒｓ．ｗｉｔｈｔｈｅｏｎｓｈｏｒｅｏｉｌａｎｄｇａｓｒｅｓｏｕｒｃｅｓｅｘｈａｕｓｔｉｎｇ，ｉｎｏｒｄｅｒｔｏｅｘｐａｎｄｔｈｅａｍｏｕｎｔｏｆｒｅｓｏｕｒｃｅｓ，ｔｈｅｓｅｉｓｍｉｃ

多次波压制组合技术在海洋地震资料处理中的应用

陈见伟，庄锡进，胡冰，张金陵，王兆旗MARINE ORIGIN PETROLEUM GEOLOGY海相油气地质收稿日期：2010-07-09摘要海洋地震资料中的噪声主要是多次波，消除多次波一直是资料处理的核心环节，已有的方法很多，但目前主要采用单一的方法，没有一种能达到较好的效果。

人们已经注意到用若干种方法加以组合来达到消除多次波的目的，但还未有较理想的组合方法。

在分析了海洋多次波的类型和特征、揭示多次波与一次波区别的基础上，针对多次波的不同特征合理地选取了压制多次波的方法，形成了一套海洋地震多次波的组合压制技术。

在南海西部对发育反射多次波和绕射多次波的两种地震资料采用SRME 、Radon 变换、分频处理以及中值滤波方法的组合，两类多次波均得到了有效压制，结果比较理想。

实际资料的处理实践表明，采用所述的四种技术组合来消除海洋多次波是切实有效的。

关键词海洋地震勘探；多次反射波；压制技术；SRME ；Radon 变换；分频处理；中值滤波中图分类号：P631.44文献标识码：A技术·应用第16卷第1期2011年1月多次波压制组合技术在海洋地震资料处理中的应用陈建伟:1979年生，工程师，硕士。

2002年本科毕业于长安大学，2005年长安大学硕士研究生毕业。

主要从事地震资料处理及方法研究。

通讯地址：310023浙江省杭州市西溪路920号；电话：（0571）85226181多次波干扰是地震波场中常见的规则干扰之一,特别是海洋地震资料,多次波异常发育。

多次波消除效果的好坏严重影响地震成像的品质。

地震勘探的精度要求与日俱增，尤其是叠前偏移技术的应用已经成熟,在叠前处理中消除多次波干扰、提高地震波场的信噪比,已成为海洋地震资料处理中极其重要的环节［1］。

因此，建立一套适用于海洋地震多次波压制的技术方案，已成为提高海洋地震成像品质的当务之急。

目前，国内外多次波压制方法的研究一直在不断进行,从最初的褶积类，到速度滤波类，再到目前的波动方程类，已有几十种之多［2］。

浅析海底浅地层剖面多次波压制技术

浅析海底浅地层剖面多次波压制技术摘要：伴随着我国经济和科学技术的不断发展，以及相关能源利用方面的需求，我们逐渐进入了海洋探测和应用的领域，由于海洋的历史久远，开发技术发展历史比较多，故海洋领域内积累了十分丰富的矿产资源！传统的开发和利用也仅限于表面层次的应用和研究，科学技术的创新和进步，使我们对海洋的开发和利用有了更多的途径和方法。

在对海洋的开发和利用中多次波的影响一直是海洋勘探领域的一项难题，该文就海底浅层地层剖面多次波压制技术进行探讨和研究，希望能够在具体应用中起到一定的参考作用。

关键词：海底浅地层剖面多次波预测反褶积压制技术1 多次波的产生原因、分类和特点1.1 压制多次波技术的重要性在利用反射波的海洋勘探中，多次波作为重要的干扰波之一，尤其是在具体的海上地震勘探工作中，由于海面和海底这两个强反射界面的影响，海上多次波发生的情况十分严重。

多次波在海底浅层剖面的出现，使具体勘探的主要目的反射层难以分析和解释，往往会被错误地分析成为一次波，甚至还可能被错误的认为是有利勘探目标。

因此，在勘探海底浅地层剖面上的数据处理中，采取多次波压制技术对多次波进行有效的压制十分关键。

在分析如何压制去除多次波之前，我们还要从分析多次波的产生原因、类型及特点等几个方面入手，然后再根据具体内容提出针对性的压制技术和手段。

1.2 海上多次波的产生原因及分类海上多次波的形成主要和海上具体的采集环境有密切的关系，因为对于波段的激发和接收都是在海水表面、海水、海底以及空气介质中进行的，而这类介质又都是很好的反射界面，而且受海水对声波衰减作用较小，这样就会使海水面和海底之间形成不断来回反射的多次波；另一方面，海底浅地层剖面介质的成层性比较好，经过长期海水的压力、沉淀等压实作用往往会形成较好的压实层，从而形成较强的反射界面，形成海面、海水与海底地层之间的来回反射造成的多次波。

这些多次波的类型一般分为海底多次波, 海底微屈多次波, 与海水面有关的多次波和层间多次波等几个大类。
