吸收塔的设计和选型
吸收塔设计技术标准

吸收塔设计技术标准
吸收塔是利用气体混合物在液体吸收剂中溶解度的不同,使易溶的组分溶于吸收剂中,并与其他组分分离的过程。
吸收塔的设计需要满足以下基本要求:
1. 塔内气体与液体应有足够的接触面积和接触时间。
2. 气液两相应具有强烈扰动,减少传质阻力,提高吸收效率。
3. 操作范围宽,运行稳定。
4. 设备阻力小,能耗低。
5. 具有足够的机械强度和耐腐蚀能力。
6. 结构简单、便于制造和检修。
此外,针对具体情况,还可能要求吸收塔具有抗腐蚀能力。
按吸收时气液作用方式吸收塔可分为表面式、膜式、喷淋式和鼓泡式等。
具体的设计技术标准会根据吸收塔的应用领域、用途、环境条件等因素而有所不同,建议查阅国家及行业相关标准或规范,也可以咨询设计院所获取具体信息。

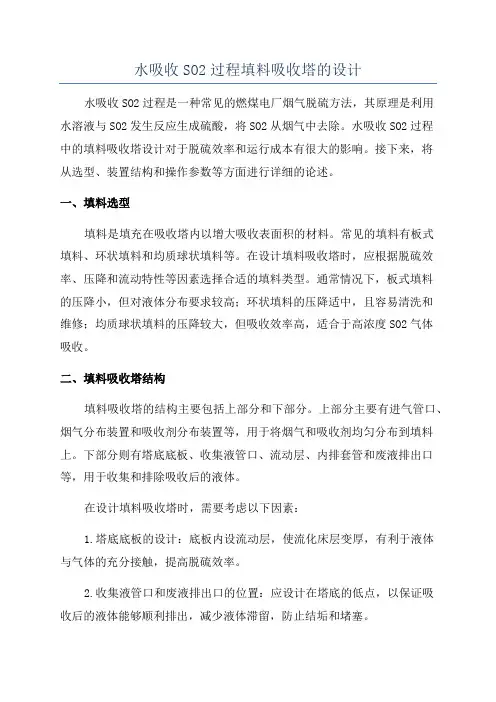

水吸收SO2过程填料吸收塔的设计

水吸收SO2过程填料吸收塔的设计水吸收SO2过程是一种常见的燃煤电厂烟气脱硫方法,其原理是利用水溶液与SO2发生反应生成硫酸,将SO2从烟气中去除。
水吸收SO2过程中的填料吸收塔设计对于脱硫效率和运行成本有很大的影响。
接下来,将从选型、装置结构和操作参数等方面进行详细的论述。
一、填料选型填料是填充在吸收塔内以增大吸收表面积的材料。
常见的填料有板式填料、环状填料和均质球状填料等。
在设计填料吸收塔时,应根据脱硫效率、压降和流动特性等因素选择合适的填料类型。
通常情况下,板式填料的压降小,但对液体分布要求较高;环状填料的压降适中,且容易清洗和维修;均质球状填料的压降较大,但吸收效率高,适合于高浓度SO2气体吸收。
二、填料吸收塔结构填料吸收塔的结构主要包括上部分和下部分。
上部分主要有进气管口、烟气分布装置和吸收剂分布装置等,用于将烟气和吸收剂均匀分布到填料上。
下部分则有塔底底板、收集液管口、流动层、内排套管和废液排出口等,用于收集和排除吸收后的液体。
在设计填料吸收塔时,需要考虑以下因素:1.塔底底板的设计:底板内设流动层,使流化床层变厚,有利于液体与气体的充分接触,提高脱硫效率。
2.收集液管口和废液排出口的位置:应设计在塔底的低点,以保证吸收后的液体能够顺利排出,减少液体滞留,防止结垢和堵塞。
3.塔体结构的牢固性:由于塔内液体的冲击和流动压力较大,塔体结构需要有足够的强度和刚度以承受这种压力,同时要考虑良好的密封性。
4.渗漏和冲击的处理:填料吸收塔内常常存在渗漏和冲击现象,应设计避免二次喷洒和渗漏的结构,同时防止冲击和振动对填料吸收塔的影响。
三、操作参数填料吸收塔的操作参数对于脱硫效率和运行成本也有重要影响,其中包括液气比、塔温和pH值等。
1.液气比:液气比是指吸收液和烟气之间的质量比。
液气比较小时,吸收剂的成本较低,但吸收效率较低,反之亦然。
因此,在设计填料吸收塔时,需要根据脱硫要求和成本考虑确定液气比。

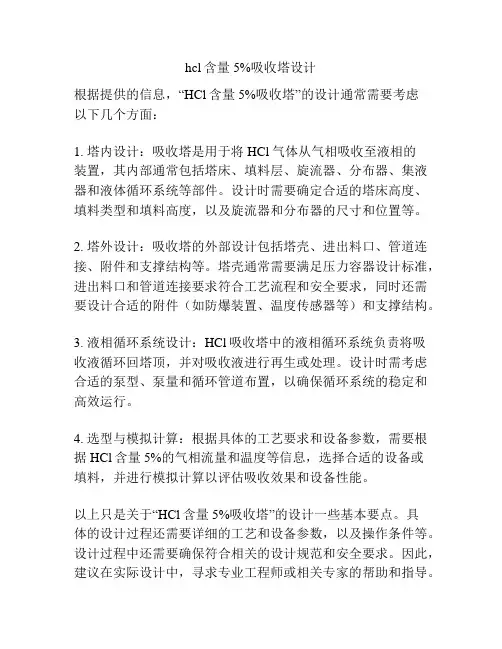

hcl含量5%吸收塔设计

hcl含量5%吸收塔设计
根据提供的信息,“HCl含量5%吸收塔”的设计通常需要考虑
以下几个方面:
1. 塔内设计:吸收塔是用于将HCl气体从气相吸收至液相的
装置,其内部通常包括塔床、填料层、旋流器、分布器、集液器和液体循环系统等部件。
设计时需要确定合适的塔床高度、填料类型和填料高度,以及旋流器和分布器的尺寸和位置等。
2. 塔外设计:吸收塔的外部设计包括塔壳、进出料口、管道连接、附件和支撑结构等。
塔壳通常需要满足压力容器设计标准,进出料口和管道连接要求符合工艺流程和安全要求,同时还需要设计合适的附件(如防爆装置、温度传感器等)和支撑结构。
3. 液相循环系统设计:HCl吸收塔中的液相循环系统负责将吸
收液循环回塔顶,并对吸收液进行再生或处理。
设计时需考虑合适的泵型、泵量和循环管道布置,以确保循环系统的稳定和高效运行。
4. 选型与模拟计算:根据具体的工艺要求和设备参数,需要根据HCl含量5%的气相流量和温度等信息,选择合适的设备或
填料,并进行模拟计算以评估吸收效果和设备性能。
以上只是关于“HCl含量5%吸收塔”的设计一些基本要点。
具
体的设计过程还需要详细的工艺和设备参数,以及操作条件等。
设计过程中还需要确保符合相关的设计规范和安全要求。
因此,建议在实际设计中,寻求专业工程师或相关专家的帮助和指导。
吸收塔设计条件2

吸收塔设计条件
一、物料
气相:含有N 2H 4、NH 3的饱和水蒸气 液相:(N 2H 5)2SO 4、(NH 4)2SO 4的酸性水溶液 二、原理
塔内主要发生的是肼的中和反应,其电离平衡如下:
N 2H 4 + H + = N 2H 5+ H 2O (气)=3×10-6
吸收操作的目的是将气态易挥发的N 2H 4转化为离子态,而达到净化蒸气和回收N 2H 4的目的。
工艺需要选择压降小的塔形,以旋流塔为例,其满足工艺要求的外形如图:
进气
出气
液位视镜液位
取样出料加
酸
三、共需4台塔,初步参数如下:
四、其它
需选择耐酸腐蚀材质或内衬、喷涂耐腐层,保证在以上温度和压力条件下正常使用。
以上参数为我公司基于工艺条件的初步估算,请在具体设计时做相应调整。
宁夏日盛实业有限公司。
气田天然气吸收塔设计

气田天然气吸收塔设计
气田天然气吸收塔的设计需要考虑以下因素:
1. 气体性质:气体的物理特性和化学性质对吸收塔的设计具有重要影响。
需要了解气体的成分、密度、流量、温度、压力等信息。
2. 操作条件:需要考虑吸收塔的操作压力、温度、流量、载荷等参数,以便确保塔内操作的稳定性和效率。
3. 选择吸收剂:吸收塔的设计需要选取适合的吸收剂,以便达到吸附和去除气体的目的。
吸收剂的选取应考虑吸收剂的稳定性、效率、成本等因素。
4. 塔的材质:吸收塔的材质需要选取抗腐蚀、抗高压、抗高温、耐磨损等特性的材料。
5. 塔的结构:吸收塔的结构应该有一定的形式,以便实现操作过程中气体和吸收剂的有效接触和混合。
另外,需要考虑吸收塔的安装和维护。
总之,吸收塔的设计需要全方位考虑各种因素,以便有效地去除气体中的有害成分。
具体设计规范见相关行业标准。

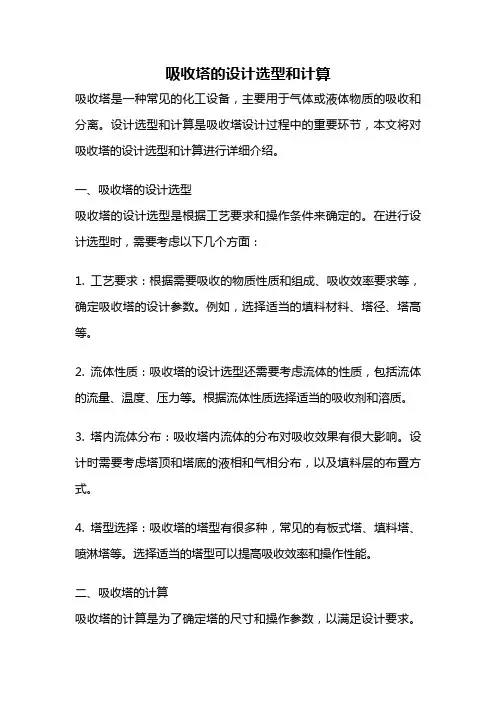

吸收塔的设计选型和计算

吸收塔的设计选型和计算吸收塔是一种常见的化工设备,主要用于气体或液体物质的吸收和分离。
设计选型和计算是吸收塔设计过程中的重要环节,本文将对吸收塔的设计选型和计算进行详细介绍。
一、吸收塔的设计选型吸收塔的设计选型是根据工艺要求和操作条件来确定的。
在进行设计选型时,需要考虑以下几个方面:1. 工艺要求:根据需要吸收的物质性质和组成、吸收效率要求等,确定吸收塔的设计参数。
例如,选择适当的填料材料、塔径、塔高等。
2. 流体性质:吸收塔的设计选型还需要考虑流体的性质,包括流体的流量、温度、压力等。
根据流体性质选择适当的吸收剂和溶质。
3. 塔内流体分布:吸收塔内流体的分布对吸收效果有很大影响。
设计时需要考虑塔顶和塔底的液相和气相分布,以及填料层的布置方式。
4. 塔型选择:吸收塔的塔型有很多种,常见的有板式塔、填料塔、喷淋塔等。
选择适当的塔型可以提高吸收效率和操作性能。
二、吸收塔的计算吸收塔的计算是为了确定塔的尺寸和操作参数,以满足设计要求。
吸收塔的计算主要包括以下几个方面:1. 塔径计算:根据流体的流量和操作要求,计算出吸收塔的塔径。
塔径的大小直接影响到液相和气相的接触效果和传质速率。
2. 塔高计算:根据吸收效率、塔径和填料性能等因素,计算出吸收塔的塔高。
塔高的大小决定了流体在塔内停留的时间,对传质效果有重要影响。
3. 填料计算:选择合适的填料材料,并根据填料的性能参数,计算填料层的高度和填料比表面积。
填料的选择和布置对吸收效果有重要影响。
4. 液相和气相流速计算:根据液相和气相的流量和流速要求,计算出液相和气相的流速。
流速的大小会影响到液相和气相的接触程度和传质速率。
5. 塔内压降计算:根据流体的性质和操作要求,计算出吸收塔的压降。
压降的大小对塔的能耗和操作费用有影响。
吸收塔的设计选型和计算是一项复杂而关键的工作,需要综合考虑多个因素。
合理的设计选型和计算可以提高吸收塔的吸收效率和操作性能,降低能耗和成本。
填料吸收塔的设计

填料吸收塔的设计
填料吸收塔是一种常见的化工设备,用于将气体或气固混合物中的污染物吸收或分离。
以下是填料吸收塔的设计步骤:
1. 确定塔的尺寸和容积:根据处理气体的流量和所需分离效率,确定塔的高度和直径,计算塔的容积。
2. 确定填料类型和填充比等:填料的类型和填充比将影响到气体与液体之间的接触面积和阻力,这些参数的选择会影响到吸收效率和能耗。
3. 确定喷淋液体流量和浓度:根据塔的尺寸和填料类型等参数,计算出需要喷淋的液体流量和浓度,以达到最佳吸收效果。
4. 确定气流速度和液流速度:通过计算确定气体和液体在塔内的流速,以确保在塔内形成适宜的气液接触以及液体流淌和分布的均匀性。
5. 确定塔的操作条件:包括操作温度、压力以及液体喷淋位置和方式等,这些操作条件将直接影响到填料吸收塔的运行效果和寿命。
6. 进行塔的模拟和试验:采用模拟计算或实验试验的方式,验证设计参数的合理性和吸收效果,以及寻找优化的方案。
7. 选择适当的材料和安装方式:填料吸收塔通常使用不锈钢、
玻璃钢等材料制作,根据具体情况选择合适的材料和制造方式,并根据塔的尺寸和位置等确定合适的安装方案。
大气污染控制技术:吸收塔的选择

吸收塔的选择
吸收塔的选择原则 吸收塔的选择
三、旋汇耦合塔
国电清新环保技术股份有限公司的“单 塔一体化脱硫除尘深度净化技术(SPC3D)”是近几年推出的实现脱硫除尘 超净排放的专利技术,SPC超净脱硫除 尘一体化技术由旋汇耦合脱硫技术、高 效喷淋技术和管束式除尘装置三部分组 成旋汇耦合脱硫技术。
吸收塔的选择
一、喷淋空塔
喷淋塔一般为 空 塔 。烟气自下而上运动 ,吸收剂浆液则由塔顶的喷嘴呈喇叭状 垂直向下喷洒或与水平面呈一定角度向 下喷洒。 吸收塔内浆液喷嘴分层布置,喷淋方向 可以是自上而下的直喷式或斜喷,也可 以采取自下而上的喷淋或组合式喷淋。
吸收塔的选择
吸收塔的选择原则 吸收塔的选择
吸收塔的选择
二、托盘塔
感谢观看!
吸收塔的选择原则
吸收塔的选择
吸收塔的选择
石灰/石灰石法各种洗涤器的比较
形式
SO2%
入口 出口
吸收率%
烟气量 ㎏/(㎡·h)
液体量 ㎏/(㎡·h)
液气比 L/m³
传质单元 数NOG
总传质系数 Kg·a/[㎏·mol/ (m³·h·Pa)]㎏
阻力Pa
备注
0.128~
栅条填 0.144 充塔
0.08
0.01~ 0.04
5000~ 10000
0.3~0.6
——
1.09×10-4
4.24×10-3~ 6.42×10-3
直径6.4m,高11m, —— 喷嘴139个,6%
Ca(OH)2料浆
1470~ 1960
10%CaCO3料浆
注:①文氏管洗涤器的60m/s,系指喉颈处气速。②MCF洗涤器为三菱错流式洗涤器的简称。
吸收塔的选择原则
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
喷淋塔的高度由三大部分组成,即喷淋塔吸收区高度、喷淋塔浆液池高度和喷淋塔除雾区高度。但是吸收区高度是最主要的,计算过程也最复杂,次部分高度设计需将许多的影响因素考虑在内。而计算喷淋塔吸收区高度主要有两种方法:
(1)喷淋塔吸收区高度设计(一)
达到一定的吸收目标需要一定的塔高。通常烟气中的二氧化硫浓度比较低。吸收区高度的理论计算式为
根据(1)可知:h=H0×NTU=
= =9.81×10
(2)
其中:y1,y2为脱硫塔内烟气进塔出塔气体中SO2组分的摩尔比,kmol(A)/kmol(B)
, 为与喷淋塔进塔和出塔液体平衡的气相浓度,kmol(A)/kmol(B)
kya为气相总体积吸收系数,kmol/(m3 h﹒kpa)
x2,x1为喷淋塔石灰石浆液进出时的SO2组分摩尔比,kmol(A)/kmol(B)
表4除雾器进出口烟气条件基于锅炉100%BMCR工况进行设计
除雾器进口
除雾器出口
烟气量
-----------
------------
温度℃
50
------------
烟气压力mmAq
113(1.11kPaG)
93(0.91kPaG)
雾滴含量mg/m3N(D)
------------
≤75
①除雾器的选型
折流板除雾器折流板除雾器是利用液滴与某种固体表面相撞击而将液滴凝聚并捕集的,气体通过曲折的挡板,流线多次偏转,液滴则由于惯性而撞击在挡板被捕集下来。通常,折流板除雾器中两板之间的距离为20-30mm,对于垂直安置,气体平均流速为2-3m/s;对于水平放置,气体流速一般为6-10m/s。气体流速过高会引起二次夹带。
(3)喷淋塔吸收区高度的计算
含有二氧化硫的烟气通过喷淋塔将此过程中塔内总的二氧化硫吸收量平均到吸收区高度内的塔内容积中,即为吸收塔的平均容积负荷――平均容积吸收率,以 表示。
首先给出定义,喷淋塔内总的二氧化硫吸收量除于吸收容积,得到单位时间单位体积内的二氧化硫吸收量
= (3)
其中C为标准状态下进口烟气的质量浓度,kg/m3
旋流板除雾器气流在穿过除雾器板片间隙时变成旋转气流,其中的液滴在惯性作用下以一定的仰角射出作螺旋运动而被甩向外侧,汇集流到溢流槽内,达到除雾的目的,除雾率可达90%-99%。
喷淋塔除雾区分成两段,每层喷淋塔除雾器上下各设有冲洗喷嘴。最下层冲洗喷嘴距最上层喷淋层(3-3.5)m,距离最上层冲洗喷嘴(3.4-32)m。
V = =149.91L/s=0.14991 m /s≈0.15 m /s
则根据理想气体状态方程,在标准状况下,体积分数和摩尔分数比值相等
故y =
又烟气流速u=3.5m/s, y =0.41%,
总结已经有的经验,容积吸收率范围在5.5-6.5 Kg/(m3﹒s)之间[7],取 =6 kg/(m3﹒s)
吸收效率 =1-y /y ,按照排放标准,要求脱硫效率至少95%。二氧化硫质量浓度应该低于580mg/m3(标状态)
所以y ≥y -0.0203% (6)
又因为G=22.4×(273+t)/273=u(流速)
将式子(5) 的单位换算成kg/( m .s),可以写成
=3600× (7)
在喷淋塔操作温度 下、烟气流速为u=3.5m/s、脱硫效率 =0.95
为给定的二氧化硫吸收率,%;本设计方案为95%。
h为吸收塔内吸收区高度,m
K0为常数,其数值取决于烟气流速u(m/s)和操作温度(℃) ;
K0=3600u×273/(273+t)
由于传质方程可得喷淋塔内单位横截面面积上吸收二氧化硫的量 为:
G(y -y )= ×h× (4)其中: G为载气流量(二氧化硫浓度比较低,可以近似看作烟气流量),kmol/( m2.s)
Y1,y2分别为、进塔出塔气体中二氧化硫的摩尔分数(标准状态下的体积分数)
ky单位体积内二氧化硫以气相摩尔差为推动力的总传质系数,kg/(m3﹒s)
a为单位体积内的有效传质面积,m2/m3.
为平均推动力,即塔底推动力,△ym=(△y1-△y2)/ln(△y1/△y2)
所以 =G(y1-y2)/h (5)
XXXXXXXXXXXXXXXXXXXXX-环境工程部
XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX.
Environmental Engineering Department
脱硫塔设计及选型指导手册
Guide Handbook for design and selection of desulphurizing tower
③除雾器的最终设计参数
本设计中设定最下层冲洗喷嘴距最上层喷淋层3m。距离最上层冲洗喷嘴3.5m。
1)数量:1套×1units=套
2)类型:V型级数:2级
3)作用:除去吸收塔出口烟气中的水滴,以便减少烟囱出烟口灰尘量。
4)选材:外壳:碳钢内衬玻璃鳞片;除雾元件:阻燃聚丙烯材料(PP);冲洗管道:FRP;冲洗喷嘴:PP。
代入(7)式可得
6=( )/h
故吸收区高度h=18.33≈18.3m
(4)喷淋塔除雾区高度(h3)设计(含除雾器的计算和选型)
吸收塔均应装备除雾器,在正常运行状态下除雾器出口烟气中的雾滴浓度应该不大于75mg/m3 [9]。
除雾器一般设置在吸收塔顶部(低流速烟气垂直布置)或出口烟道(高流速烟气水平布置),通常为二级除雾器。除雾器设置冲洗水,间歇冲洗冲洗除雾器。湿法烟气脱硫采用的主要是折流板除雾器,其次是旋流板除雾器。
因而选择合适的烟气速度是很重要的,典型的FGD脱硫装置的液气比在脱硫率固定的前提下,逆流式吸收塔的烟气速度一般在2.5-5m/s范围内[5][6],本设计方案选择烟气速度为3.5m/s。
湿法脱硫反应是在气体、液体、固体三相中进行的,反应条件比较理想,在脱硫效率为90%以上时(本设计反案尾5%),钙硫比(Ca/S)一般略微大于1,最佳状态为1.01-1.02,而比较理想的钙硫比(Ca/S)为1.02-1.05,因此本设计方案选择的钙硫比(Ca/S)为1.02。
表3温度与 值的关系
温度/
10
15
20
25
30
0.0093
0.0102
0.0116
0.0128
0.0143
采用吸收有关知识来进行吸收区高度计算是比较传统的高度计算方法,虽然计算步骤简单明了,但是由于石灰石浆液在有喷淋塔自上而下的流动过程中由于石灰石浓度的减少和亚硫酸钙浓度的不断增加,石灰石浆液的吸收传质系数也在不断变化,如果要算出具体的瞬间数值是不可能的,因此采用这种方法计算难以得到比较精确的数值。
签署:
日期:
1.1
吸收塔是脱硫装置的核心,是利用石灰石和亚硫酸钙来脱去烟气中二氧化硫气体的主要设备,要保证较高的脱硫效率,必须对吸收塔系统进行详细的计算,包括吸收塔的尺寸设计,塔内喷嘴的配置,吸收塔底部搅拌装置的形式的选择、吸收塔材料的选择以及配套结构的选择(包括法兰、人孔等)。
1.1.1
本脱硫工艺选用的吸收塔为喷淋塔,喷淋塔的尺寸设计包括喷淋塔的高度设计、喷淋塔的直径设计
f.除雾器叶片间距。除雾器叶片间距的选取对保证除雾效率,维持除雾系统稳定运行至关重要。叶片间距大,除雾效率低,烟气带水严重,易造成风机故障,导致整个系统非正常停运。叶片间距选取过小,除加大能耗外,冲洗的效果也有所下降,叶片上易结垢、堵塞,最终也会造成系统停运。叶片间距一般设计在20~95mm。目前脱硫系统中最常用的除雾器叶片间距大多在30~50mm。
②除雾器的主要设计指标
a.冲洗覆盖率:冲洗覆盖率是指冲洗水对除雾器断面的覆盖程度。冲洗覆盖率一般可以选在100 %~300 %之间。
冲洗覆盖率%=
式中n为喷嘴数量,20个;α为喷射扩散角,90
A为除雾器有效通流面积,15m2
h为冲洗喷嘴距除雾器表面的垂直距离,0.05m
所以冲洗覆盖率%= = =203%
d.系统压力降。指烟气通过除雾器通道时所产生的压力损失,系统压力降越大,能耗就越高。除雾系统压降的大小主要与烟气流速、叶片结构、叶片间距及烟气带水负荷等因素有关。当除雾器叶片上结垢严重时系统压力降会明显提高,所以通过监测压力降的变化有助把握系统的状行状态,及时发现问题,并进行处理。
e.烟气流速。通过除雾器断面的烟气流速过高或过低都不利于除雾器的正常运行,烟气流速过高易造成烟气二次带水,从而降低除雾效率,同时流速高系统阻力大,能耗高。通过除雾器断面的流速过低,不利于气液分离,同样不利于提高除雾效率。设计烟气流速应接近于临界流速。根据不同除雾器叶片结构及布置形式,设计流速一般选定在3.5~5.5m/ s之间。本方案的烟气设计流速为6.9m/s。
h=H0×NTU (1)
其中:H0为传质单元高度:H0=Gm/(kya)(ka为污染物气相摩尔差推动力的总传质系数,a为塔内单位体积中有效的传质面积。)
NTU为传质单元数,近似数值为NTU=(y1-y2)/△ym,即气相总的浓度变化除于平均推动力△ym=(△y1-△y2)/ln(△y1/△y2)(NTU是表征吸收困难程度的量,NTU越大,则达到吸收目标所需要的塔高随之增大。
湿法脱硫工艺的液气比的选择是关键的因素,对于喷淋塔,液气比范围在8L/m -25 L/m 之间 ,根据相关文献资料可知液气比选择12.2 L/m 是最佳的数值[5][6]。
烟气速度是另外一个因素,烟气速度增大,气体液体两相截面湍流加强,气体膜厚度减少,传质速率系数增大,烟气速度增大回减缓液滴下降的速度,使得体积有效传质面积增大,从而降低塔高。但是,烟气速度增大,烟气停留时间缩短,要求增大塔高,使得其对塔高的降低作用削弱。
g.除雾器冲洗水压。除雾器水压一般根据冲洗喷嘴的特征及喷嘴与除雾器之间的距离等因素确定,喷嘴与除雾器之间距离一般小于1m ,冲洗水压低时,冲洗效果差,冲洗水压过高则易增加烟气带水,同时降低叶片使用寿命。
