高压线迁移施工方案
高压线迁改方案
高压线迁改方案一、背景概述随着城市规划和经济发展的不断推进，许多城市面临高压线路的迁改问题。
高压线路是供给城市电力需求的重要设施，但其存在也给城市的用地规划、居民安全和环境保护等方面带来一定挑战。
为了解决这些问题，需要制定科学合理的高压线迁改方案，以确保城市正常运行和居民的生活质量。
二、问题分析1. 城市用地规划：高压线路往往占用大量用地资源，限制了城市用地的开发利用。
如何合理规划高压线路的迁改，释放出更多的用地资源，成为亟待解决的问题。
2. 居民安全：高压线路存在一定的安全隐患，如人为破坏、自然灾害等。
如何将高压线路移离居民区，确保居民的生命财产安全，是高压线迁改方案需要考虑的重要问题。
3. 环境保护：高压线路的电磁辐射可能对周边环境和生态系统产生一定影响。
如何采取科学合理的措施降低辐射水平，保护生态环境，是高压线迁改方案需要着重关注的问题。
三、解决方案1. 制定迁改计划：针对不同地区和城市的实际情况，制定详细的高压线迁改计划。
该计划应考虑用地规划、居民安全和环境保护等方面的要求，确保迁改方案的可行性和有效性。
2. 选择迁改方式：根据实际情况，选用合适的高压线迁改方式。
可以考虑地下化迁改、管道迁改、架空迁改等方式，以减少对城市用地的占用。
3. 定位合适的新址：在进行高压线路迁改时，需要选择合适的新址，以保证供电能力不受影响。
新址选取的原则是要尽量远离居民区和敏感地区，减小安全风险。
4. 加强安全保护：在高压线路迁改过程中，应加强安全管理和防护措施。
设置安全警示标志，加装防护网，确保施工过程的安全，预防事故的发生。
5. 强化环境监测：在高压线路迁改后，应加强对周边环境的科学监测。
定期对电磁辐射水平、空气质量、土壤污染等进行监测，确保环境保护措施的有效性。
6. 加强宣传教育：高压线迁改涉及到广大居民的利益和生活安全，需要加强宣传教育工作。
通过各种途径向居民普及高压线迁改的意义和影响，提高居民的环保意识和安全意识。
高压线电力工程施工方案
一、编制依据1. 《中华人民共和国电力法》2. 《建设工程安全生产管理条例》3. 《电力设施保护条例》4. 《电力设施建设与保护条例》5. 《建设工程施工现场供用电安全规范》（GB 50194-xxx）6. 《施工现场临时用电安全技术规范》（JGJ 46-2005）7. 《建筑施工安全检查标准》（JGJ 59-xxx）8. 《建筑施工脚手架实用手册》9. 本公司有关安全生产的管理规定10. 本工程施工平面布置图二、工程概况1. 施工现场与周围环境：本项目位于某市某区，施工现场周边环境较为复杂，包括居民区、商业区、交通要道等。
2. 高压线位置：施工现场内有一条高压线路，电压等级为110千伏，距离施工现场边缘约50米。
三、施工进度计划及资源配置1. 施工进度计划：根据工程实际情况，制定详细的施工进度计划，确保工程按期完成。
2. 资源配置：合理安排人力、物力、财力等资源，确保施工顺利进行。
四、施工工艺1. 施工工艺流程：施工准备→测量放线→基础施工→立杆→横杆、斜杆安装→导线架设→绝缘子安装→接地系统施工→验收。
2. 施工准备：对施工人员进行技术交底，确保施工人员熟悉施工工艺和操作规程。
3. 测量放线：根据设计图纸，对施工现场进行测量放线，确保施工精度。
4. 基础施工：按照设计要求，进行基础施工，确保基础稳固。
5. 立杆、横杆、斜杆安装：按照设计要求，安装立杆、横杆、斜杆，确保结构稳定。
6. 导线架设：根据设计要求，架设导线，确保导线安全、可靠。
7. 绝缘子安装：安装绝缘子，确保绝缘性能。
8. 接地系统施工：按照设计要求，施工接地系统，确保接地效果。
9. 验收：对施工完成的工程进行验收，确保工程质量。
五、工程质量管理1. 质量目标：确保工程质量达到国家标准和设计要求。
2. 质量保证体系：建立健全质量保证体系，确保工程质量。
3. 质量保证措施：严格执行施工工艺，加强质量监控，确保工程质量。
4. 工程质量的具体要求：严格按照设计图纸施工，确保施工质量。
(详尽版)高压电线路施工方案
(详尽版)高压电线路施工方案1. 施工前准备1.1 技术准备- 按照设计图纸和相关规范，编制施工方案和施工组织设计。
- 对施工人员进行技术培训和安全教育。
- 准备施工所需的各种设备和材料。
1.2 现场准备- 清理施工场地，确保施工安全。
- 设置施工围栏和警示标志，防止非施工人员进入。
- 准备施工所需的水、电、通信等基础设施。
2. 施工流程2.1 基础施工- 根据设计图纸，开挖杆塔基础和拉线坑。
- 检查基础和拉线坑的尺寸和深度，确保符合设计要求。
- 安装杆塔和拉线，并固定牢固。
2.2 杆塔施工- 按照设计图纸，组装杆塔部件。
- 检查杆塔的垂直度和稳定性，确保符合设计要求。
- 安装绝缘子、横担、导线等设备。
2.3 导线施工- 检查导线的材质、规格和质量，确保符合设计要求。
- 按照设计图纸，架设导线。
- 进行导线连接和固定，确保连接可靠，固定牢固。
2.4 设备安装- 安装隔离开关、负荷开关、避雷器等设备。
- 连接设备的引线，确保连接可靠。
- 对设备进行调试和测试，确保设备正常运行。
2.5 接地施工- 按照设计图纸，开挖接地坑。
- 安装接地装置，确保接地可靠。
- 对接地系统进行调试和测试，确保接地系统正常运行。
3. 施工安全措施- 施工人员必须佩戴安全帽、安全带、绝缘手套等个人防护装备。
- 施工现场必须设置安全警戒线，非施工人员不得进入施工区域。
- 对施工现场进行定期安全巡查，及时发现并消除安全隐患。
4. 施工质量控制- 施工过程中，严格按照设计图纸和相关规范进行操作。
- 施工完成后，对施工质量进行自检和互检。
- 对施工质量不符合要求的部位进行整改，直至符合要求。
5. 施工进度安排- 根据施工方案和施工组织设计，编制施工进度计划。
- 定期对施工进度进行跟踪和调整，确保施工按计划进行。
6. 施工完成后的工作- 对施工现场进行清理，恢复环境。
- 对施工过程进行总结和评价，不断提高施工质量。
以上是高压电线路施工方案的详细内容，希望能对您的施工工作有所帮助。
高压线下拆除工程施工方案
一、工程概况本工程位于高压线下，涉及建筑物拆除，为确保施工安全，特制定本方案。
二、编制依据1. 《中华人民共和国电力法》2. 《建设工程安全生产管理条例》3. 《电力设施保护条例》4. 《湖北省电力设施建设与保护条例》5. 施工现场临时用电安全技术规范（JGJ46）6. 施工图及相关设计文件7. 现场施工环境实地调查三、施工方案1. 施工准备（1）成立高压线下拆除工程施工领导小组，负责施工过程中的安全、质量、进度、协调等工作。
（2）对施工人员进行安全技术培训，确保其掌握相关安全知识和操作技能。
（3）制定施工组织设计，明确施工工艺、进度、质量、安全、环保等要求。
（4）办理相关施工手续，包括电力设施保护、安全施工许可证等。
2. 施工工艺（1）拆除前，需与电力部门沟通，了解高压线路情况，确保施工安全。
（2）在高压线附近作业，必须设专人指挥，确保施工人员与高压线保持安全距离。
（3）拆除过程中，严格按照“先内后外、先上后下”的原则进行。
（4）拆除时，严禁使用大锤、电钻等可能产生火花、静电的设备。
（5）拆除混凝土梁、楼板时，应采用切割机具进行，并做好防护措施。
（6）拆除门窗、屋面等，应先拆除玻璃、螺丝等连接件，再进行拆除。
3. 安全措施（1）在高压线附近作业，施工人员与高压线必须保持最小安全距离，确保施工安全。
（2）施工过程中，严格执行安全操作规程，防止发生安全事故。
（3）设立安全警示标志，提醒施工人员注意安全。
（4）配备必要的安全防护用品，如安全帽、安全带、防护眼镜等。
（5）加强现场安全管理，确保施工顺利进行。
4. 环保措施（1）拆除过程中，采取有效措施控制扬尘、噪音等污染。
（2）拆除废弃物及时清理，按照规定进行处理。
（3）加强施工现场环境监测，确保环境质量达标。
四、施工进度根据工程实际情况，制定详细的施工进度计划，确保工程按时完成。
五、质量要求严格按照施工图纸和规范要求进行施工，确保工程质量。
六、验收标准1. 拆除工程完成后，经电力部门验收合格。
kv架空线路改埋地敷设施工方案
第三部分施工方案工程预算110KV凤津源线高压线路迁移施工方案一、工程情况：中铁•逸都国际项目上有一路110KV高压线路，走向为：从世纪城经金阳大道，沿广州路至云谭南路，线路距离大约2.1KM，在项目地块内有3座铁塔、3对门型杆、1棵独立杆只；广州路为市政道路，大约1.3KM长，25m宽，110KV高压线路有一部分落在广州路上，为保证整个项目的顺利开发，因此需将10KV高压线迁移至广州路沿线。
经现场查勘，同时考虑本线路迁改的安全性、维护，建议将途经广州路110KV高压架空线改为沿广州路走电缆管沟。
二、技术方案及特点（1）电缆选型:埋地部分绝缘电缆采用阻燃类型电力电缆，（2）电缆敷设方式选择：电缆敷设方式是根据工作条件、环境特点、电缆类型、路径特点等因素来选择。
一般分为直埋敷设、电缆沟敷设、排管敷设、隧道敷设等方式。
主要特点如下:1.直埋敷设方式直埋敷设方式投资成本少,是最经济和简便的一种敷设方式,但安全性较差,易遭受外力破坏而损伤到电缆，所以不适合本工程。
2.电缆沟敷设方式电缆沟敷设方式是较为常见的一种敷设方式。
电缆敷设更安全直观,可敷设的电缆条数较多,可抗外力的破坏,易维护。
结合本工程现场情况，且考虑到110KV高压敷设电缆的安全性，本工程采用电缆沟敷设方式。
三、施工步骤主要施工步骤包括五大部分：1、电缆沟开挖及电缆管敷设；2、电缆敷设3、电缆头接头制作4、耐压试验5、拆除（1）电缆沟开挖及电缆管敷设：1.1测量对本工程进行实地测量，管网交底。
1.2电缆沟施工墙体砌筑必须用水彻底冲洗干净基面，以保证墙体和底板结合牢固。
砌块要提前至1～2天浇水湿润，砖的融水深度为15～20mm。
砌筑的循序是从伸缩缝或转角处向中间推进，并以此处为高程控制点，将预埋件中心标高、压顶底标高标示出来。
当砌体厚度达到240mm以上时，宜按三顺一丁砌法，压顶下第一皮砖应为丁砖。
当墙体砌筑到埋件锚脚时，根据埋件锚脚的设计间距将锚脚埋入墙体中，锚脚距离要放样确定，高程依据埋件走向拉线控制，锚脚露出墙体的长度比抹灰层厚度略大2～3mm，在伸缩缝边缘等砌体分界处要增设锚脚。

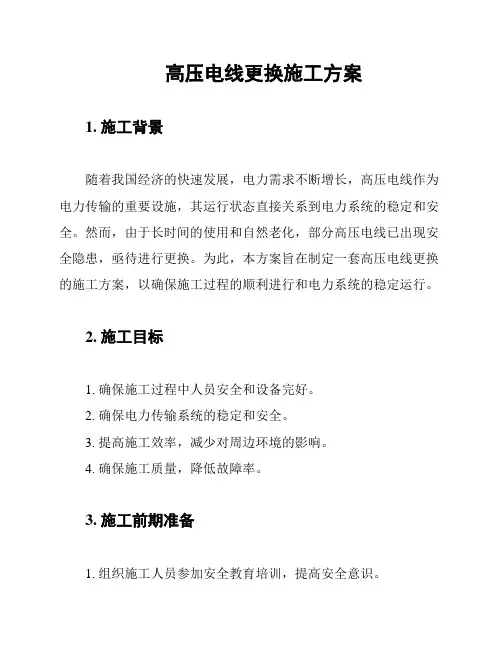

高压电线更换施工方案
高压电线更换施工方案1. 施工背景随着我国经济的快速发展，电力需求不断增长，高压电线作为电力传输的重要设施，其运行状态直接关系到电力系统的稳定和安全。
然而，由于长时间的使用和自然老化，部分高压电线已出现安全隐患，亟待进行更换。
为此，本方案旨在制定一套高压电线更换的施工方案，以确保施工过程的顺利进行和电力系统的稳定运行。
2. 施工目标1. 确保施工过程中人员安全和设备完好。
2. 确保电力传输系统的稳定和安全。
3. 提高施工效率，减少对周边环境的影响。
4. 确保施工质量，降低故障率。
3. 施工前期准备1. 组织施工人员参加安全教育培训，提高安全意识。
2. 对施工人员进行技术培训，确保施工技能达标。
3. 对施工设备进行全面检查，确保设备完好。
4. 办理相关施工手续，取得施工资格。
5. 调查施工区域环境，了解相关设施分布，制定施工路线。
6. 准备施工材料，包括电线、绝缘子、金具等。
4. 施工流程4.1 施工前的准备工作1. 对施工区域进行封闭，设置警示标志，确保施工安全。
2. 布置施工电源和照明设备，确保施工过程中的电力需求。
3. 搭建施工脚手架，确保施工人员的安全。
4.2 旧电线拆除1. 停电作业，确保施工安全。
2. 采用专用工具拆卸旧电线，避免损伤导线。
3. 拆除旧绝缘子、金具等附件。
4. 对拆除的旧电线、附件进行分类存放，以便于回收和处理。
4.3 新电线架设1. 检查新电线、绝缘子、金具等材料，确保质量合格。
2. 按照设计要求进行电线架设，确保线间距、对地距离等符合规定。
3. 采用专用工具进行绝缘子安装，确保绝缘子安装牢固。
4. 连接金具，确保连接可靠。
4.4 施工质量检查1. 检查电线架设质量，确保线间距、对地距离等符合规定。
2. 检查绝缘子安装质量，确保绝缘子安装牢固。
3. 检查金具连接质量，确保连接可靠。
4.5 施工后的清理工作1. 清理施工垃圾，保持环境卫生。
2. 拆除施工脚手架，恢复施工区域原貌。
电缆迁移施工方案
环宇道跨线桥建设工程
10kV电缆迁移35kV电缆排管拆除
施工方案
一、工程概况：
因环宇道跨线桥建设工程部分桥墩桩基位置与富民路上3条10kV电力电缆和一座35kV18孔排管位置重叠，为以便环宇道跨线桥建设需要，需将3条10kV电缆与桥墩桩基位置重叠部分迁移出桩基施工范围，将35kV电缆排管部分拆除。
二、施工范围：
1、将3条10kV电缆与桥墩桩基位置重叠部分迁移出桩基施工范围，迁移电缆途径长度约193米，电缆迁移时拆除原有2m*3m*1.9m观测井6座，电缆迁移后，需在途径拐点处恢复6座2m*3m*1.9m观测井。
2、将35kV18孔电缆排管与桥墩桩基位置重叠部分拆除，拆除排管途径长度约为265米，拆除10m*1.9m*1.9m工井一座。
三、施工安全技术方案：
1、本次10kV电缆迁移工作为不停电施工作业，在挖掘原有电缆时，易导致施工机械对带电电缆损伤；导致电缆受损大面积停电、设备损坏、人员触电伤亡等重大事故。
故而在施工机械开挖到一定深度时，必须采用人工挖掘，并有专人监护，以免对带电电缆导致损伤。
2、本次10kV电缆迁移工作为原有电缆迁移，在满足电缆安全运行及电缆长度容许旳状况下，需对10kV进行大面积开挖，并且需将原电缆途径与迁移后途径范围内旳土方进行所有开挖，以满足电缆在不受到较大应力旳条件下旳平移。
3、电缆旳平移工作必须尽量防止机械应力导致旳损伤，尽量使用人力迁移。
4、电缆迁移后，为满足电力安全运行维护需要，需对原有电缆观测井进行恢复重建。
5、在拆除35kV电缆排管时，需对与排管交叉旳10kV 电缆做好保护措施，以免对带电电缆导致机械损伤。
高压线移除方案
高压线移位方案首都机场第四油库迁建工程临时用电线路依据库区总平面布置图(版本号１,出图日期2007年1月22日)进行铺设；现将１０千伏高压临时用电的电缆移至油泵房西侧的正式配电室内，要使正式配电室正常使用，必需将１０千伏的高压电缆进行移位。
２００８年11月21号上午业主方曾克力副总指挥率建设单位，施工单位现场办公决定：将１０千伏高压电缆进行移位，具体安排如下：一、新挖电缆沟，深1，2米，宽0.8米，长度为285米，采用挖掘机进行开挖，时间为2天，从11月22日开始。
二、挖出原高压电缆，由于低压电缆在高压电缆上面。
先用挖掘机开挖0.6米后停电，剩余采用人工开挖，把低压电缆移出在用人开挖，在专业电工的指挥下进行开挖。
时间为1天，从月23日开始。
三、11月26日业主协调机场动力能源办停电2天。
四、人工将高压电缆移至新开挖电缆沟里，用河砂回填10公分深并人工夯实，平铺红机砖两层，再用素土回填至场地表面高度，回填时应用蛙式夯机分层夯实，分层厚度为0.3m 。
厚高压电缆沟也用素土夯实回填。
五、 现场机械配置：挖机一台、铲车一台现场人员配置：专职安全员王荣、土工工长赵呈峰、电工工长李丹、平工50人现场材料配置：红砖240.72m3,砂子300.6m3六、高压电缆10kV 电缆应事先做耐压和泄漏试验，泄漏试验符合国家的规定方可供电。
七、新敷设电缆埋深1.2米,高压电缆下埋沙10公分,电缆上埋沙10公分,沙土上放保护板附图米千伏高压电缆保护管沙土是外地平首都国际机场第四油库迁建工程高压线移位方案编制人；李丹审批人；中集建设集团有限公司2008年11月22日。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压线迁移施工方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
临沂职业学院第二校区1#理实一体化实训楼工程
高
压
线
迁
移
方
案
临沂元丰建设工程有限公司
2018年05月17日
目录
1.工程概况 (1)
2.参建单位 (1)
3.编制依据 (1)
4.高压线杆临时移位方案 (1)
施工准备 (1)
电线杆移除施工步骤 (2)
1.工程概况
临沂职业学院第二校区1#理实一体化实训楼新建工程位于经济开发区南楼子村，高压线杆2根130米影响1#理实一体化实训楼基槽开挖施工。
2.参建单位：
建设单位：临沂职业学院
设计单位；临沂市建筑设计研究院有限责任公司
监理单位：
施工单位：临沂元丰建设工程有限公司
勘察单位：临沂富鑫规划勘测设计有限公司
3.编制依据：
根据《施工合同》及施工图纸并结合现场业主代表、电力公司代表、施工方实地勘察反馈和目前现场施工条件。
4.高压线杆临时移位方案：
目前临沂职业学院第二校区1#理实一体化实训楼工程占地范围内高压杆线影响1#理实一体化实训楼工程基槽开挖及紧后各工序施工。
必须先将该影响区域内高压线杆（2根）及高压线130m移出施工范围，才能满足设计基槽开挖位置要求。
我方拟将该高压线杆2根移除，变更高压线线路位置，由香港路处电线杆沿着施工现场西侧围挡向北行至北侧围挡，沿着北侧围挡行至1#理实一体化实训楼工程范围外南楼子村处电线杆为止总共使用的铝芯YJLV-22（规格：4×50mm2）高压线由我方提供，并将高压线置于地面上。
因范围内有住户需由高压线杆处通向住户2根25 mm2 铝芯电线50m，此电线也由我方提供电线。
施工准备
（1）人员准备
安排1名经验丰富的施工员作为高压线移位专业负责人，同时项目部安全、质量、材料、资料等部门人员协同管理。
（2）技术准备
施工前作好技术交底工作，使参与施工的所有管理人员、技术人员和工人熟悉工程特点及各自工作内容。
调查和收集所需的水文、气象资料、地质资料等。
（3）人工准备
资源需求计划表
电线杆移除施工步骤
（1）由施工单位（临沂元丰建设工程有限公司）向临沂职业学院电气主管人员提出1#理实一体化实训楼处高压线路停电申请。
再由临沂职业学院电气主管人员通知地方供电局调度，对南门楼子村供电线路进行停电，并将停电结果通知施工单位。
（2）施工单位作业人员（高压电工）佩戴好绝缘手套、绝缘靴、安全帽等劳保用品，使用高压验电棒对外电线路进行验电。
确认无电后，在需要拆除的线杆的上一级电线杆高架线上悬挂地线。
确认接地良好后再进行下一步拆除作业。
（3）提前准备好升降梯或吊车及吊篮，作业人员佩戴安全带至电线杆顶，对线杆顶部横担的绝缘子连同高架线及耐张线夹连接的分支引下钢绞线进行拆除。
（4）将线杆顶部的金属横担、金属支撑、抱箍、跌落式开关等设备进行拆除。
（5）将引下的高压电缆连同穿线套管进行拆除。
（6）拆除电线杆斜拉钢绞线及地锚。
（7）电气、土建、起重作业人员密切配合，将水泥电线杆从水泥基础中拆除。
（8）因本次高压线移位将导致原高压电缆长度不够，原电缆由南楼子村电工带走，我方提供铝芯YJLV-22（规格：4×50mm2）高压线电缆先由香港路处电线杆顶行至电线杆底，再由香港路电线杆底至南楼子村处电线杆底，再由南楼子村处电线杆底行至南楼子村处电线杆顶。
电缆采用金属抱箍与电杆可靠固定。
（9）高压电缆起始端均固定并接线完成后，先不合跌落式保险，并向临沂职业学院电气主管人员及上级变电所告知施工完毕。
再由上级变电所断开线路接地并测量线路的相间及对地绝缘，并对线路馈线回路进行核相。
（10）上级变电所各项检测无误后，通知运行单位可以送电。
则施工单位将无关人员、机具及设备撤离现场。
由上级变电所对线路进行冲击试验，最后一次冲击后不分闸，则上级变电所通知运行单位及施工单位送电完成。
（11）电气施工人员佩戴绝缘靴、绝缘手套及安全帽，使用高压验电棒测量末端线杆高架线已经带电后，使用高压绝缘杆将跌落式保险合上。
（12）通知各单位送电完成。
临沂元丰建设工程有限公司 2018年05月17日。
