CAD上标如何输入
cad中特殊符号的输入方法
CAD中一些比较常用符号的输入方法CAD中一些特殊符号的输入大家都比较熟悉，比如%%p,%%c,%%d等，下面的一些符号比较常用，但大家不一定知道怎么输入。
用Autocad自带的romans.shx字体在不用作大字体的情况下可以通过下面的方法输入一些比较常用的特殊符号%%178=2 (平方) %%181=μ%%188=1/4(四分之一) %%189=1/2(二分之一) %%937=Ω%%247=÷\U+2082=2(下标2)如果是用simplex字体除了能输入上面的符号外，还可以输入%%948=δromans字体用在大字体与hztxt或gbcbig字体配合时除了可以输入上面的全部符号外，还可以输入%%215=×(乘号)simplex与hztxt或gbcbig字体配合时，也是如此.还有\u+2160是Ⅰ, 一直到\u+2169(Ⅹ),%%u 控制是否加下划线。
%%d 绘制度符号(º)。
%%p 绘制正/负公差符号(±)。
%%c 绘制圆直径标注符号还有一些要装插件,很麻烦给你说一种笨方法,直接在里面画出来就OK了!输入代码特殊符号解释输入代码特殊符号解释%%0~32 空号%%123 { 左大括号%%33 ! %%124 |%%34 “ 双引号%%125 } 右大括号%%35 # %%126 ~%%36 $ %%127 °度%%37 % %%128 ±%%38 & %%129 φ%%39 ‘ 单引号%%130 α%%40 ( 左括号%%131 β%%41 ) 右括号%%132 δ%%42 * 乘号%%133 i%%43 + 加号%%134~137 空号%%44 ，逗号%%138 0 (上标) m%%138=m0%%45 - 减号%%139 1 (上标) m%%139=m1%%46 。
句号%%140 2 (上标) m%%140=m2%%47 / 除号%%141 3 (上标) m%%141=m3%%48~57 0~9 字体偏大中间连号中间连号中间连号%%58 ：冒号%%148 9 (上标) m%%148=m9%%59 ；分号%%149~157 1~9 字体偏小%%60 < 小于号%%158~162 空号%%61 = 等于号%%163 △%%62 > 大于号%%164 ▽%%63 ？问号%%165~200 空号%%64 @%%65~90 A~Z 大写26个字母%%c φ%%91 [ %%d 。

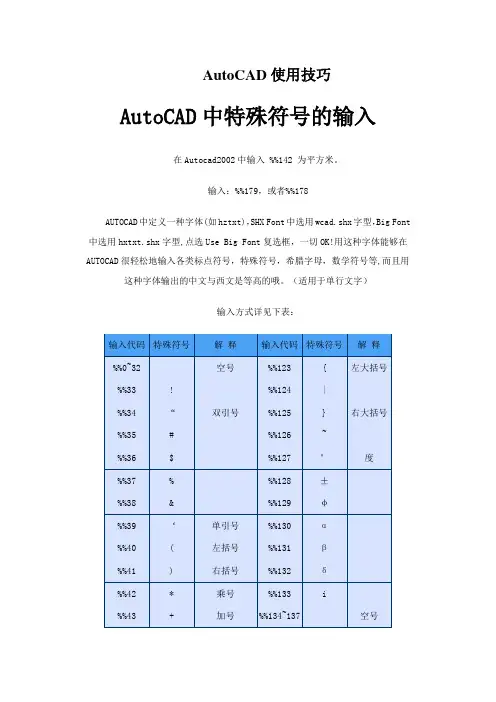

AutoCAD使用技巧
AutoCAD使用技巧AutoCAD中特殊符号的输入在Autocad2002中输入 %%142 为平方米。
输入：%%179，或者%%178AUTOCAD中定义一种字体(如hztxt)，SHX Font中选用wcad.shx字型，Big Font 中选用hxtxt.shx字型,点选Use Big Font复选框，一切OK!用这种字体能够在AUTOCAD很轻松地输入各类标点符号，特殊符号，希腊字母，数学符号等,而且用这种字体输出的中文与西文是等高的哦。
（适用于单行文字）输入方式详见下表：CAD有用技巧1.【CTrl+N无效时之解决办法】众所周知CTRL+N是新建命令但有的时候候CTRL+N则出现选择面板这时只需到OP选项里调下设置操作：OP（选项）------系统-------右侧有一个启动（A显示启动对话框B不显示启动对话框）选择A则新建命令有效，反则无效2.【Ctrl键无效之解决办法】有的时候我们会碰到这样的问题比如CTRL+C（复制），，CTRL+V（粘贴）CTRL+A（全选）等一系列与CTRL键有关的命令都会失效这时你只需到OP选项里调一下操作：OP（选项）-----用户系统配置------WINDOWS标准加速键（打上勾）WINDOWS 标准加速键打上勾后，与CTRL键有关的命令则有效，反之失灵3.【填充无效时之解决办法】有的时候填充时会填充不出来除了系统变量需要考虑外还需要去OP选项里检查一下OP---------显示-----------应用实体填充（打上勾）4.【加选无效时之解决办法】AD正确的设置应该是能够连续选择多个物体但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体这时能够如下解决进入OP（选项）---------选择-----------SHIFT键添加到选择集（把勾去掉）用SHIFT键添加到选择集“去掉勾”后则加选有效反之加选无效★命令：PICKADD 值：0/15.【CAD命令三键还原】假如CAD里的系统变量被人无意更换或者一些参数被人有意调整了怎么办这时不需重装，也不需要一个一个的改操作：OP选项-----配置-----重置即可恢复但恢复后，有些选项还需要一些调整，比如十字光标的大小等~5.【鼠标中键不好用怎么办呀】正常情况下CAD的滚轮可用来放大与缩小，，，还有就是平移（按住）但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人这时只需调下系统变量mbuttonpan即可初始值： 10 支持菜单 (.mnu) 文件定义的动作1 当按住并拖动按钮或者滑轮时，支持平移操6.【命令行中的模型，布局不见是的解决办法】op----选项------显示---------显示布局与模型选项卡（打上勾即可）7.【CAD技巧】还在为你做图慢而烦恼吗还是为你的手指短而够不着回车键而烦脑吗哦~~~，让我们忘了这一切吧众所周知，确定键有两个，一个是“回车”另一个则是“空格”但现在就让我们用右键来代替他们吧OP选项-----用户系统配置-------绘图区域中使用快捷菜单（打上勾）自定义右键单击进去------把所有的重复上一个命令打上勾试下，右键是不是有确定的攻效了首推：希望大家能养成右键确定这个习惯其次：空格键次之烦感：千万不要用回车键确定8.【图形里的圆不圆了咋办呀】经常做图的人都会有这样的体会所画的圆都不圆了，当然，学过素描的人都明白，圆是有很多折线组合而成这里就不多说了一个命令搞定它命令：RE~即可9.【图形窗口中显示滚动条】也许有人还用无滚轮的鼠标，那么这时滚动条也许还有点作用（假如平移不太会用）op----显示------图形窗口中显示滚动条即可10.【储存的格式】OP----打开与储存----另存为2000格式为什么要存2000格式呢由于CAD版本只向下兼容这样用2002 2004 2006都能够打开了方便操作别在这里在说，你还用R14那么我会说你太落后了~11.【假如想下次打印的线型与这次的一样怎么办】换言之.【如何储存打印列表】op选项-----打印------添加打印列表但在这之前，你得自己建立一个属于自己的例表表告诉我你不可能建~~~~~~~12.【假如在标题栏显示路径不全怎么办】op选项---------打开与储存----------在标题栏中显示完整路径（勾选）即可13.【目标捕捉（OSNAP）有用吗】？答：用处很大。
使用CAD进行标注和注释的方法步骤
使用CAD进行标注和注释的方法步骤CAD（Computer-Aided Design，计算机辅助设计）是一种常用于绘图和设计的软件工具。
在进行CAD绘图时，标注和注释是非常重要的环节，可以帮助人们更好地理解和使用设计图纸。
本文将介绍使用CAD进行标注和注释的方法步骤。
第一步：选择适当的工具在CAD软件中，有多种工具可用于进行标注和注释。
常见的工具包括文字工具、标注工具、尺寸工具等。
根据需要选择合适的工具。
例如，如果需要在设计图纸上添加文字说明，可以使用文字工具。
第二步：确定标注和注释位置标注和注释的位置应该清晰明确，并且不会遮挡设计图纸的重要部分。
可以选择在设计图纸的空白区域进行标注，或者在需要特别注释的地方添加标注。
第三步：添加文字标注选择文字工具，点击设计图纸上的要添加标注的位置。
在弹出的文字编辑框中输入相应的文字，可以根据需要选择字体、字号、字重等。
确保文字清晰可读，并且与设计图纸相符。
第四步：添加尺寸标注尺寸标注常用于标识不同组件的尺寸，帮助读者更好地理解设计图纸。
选择尺寸工具，点击相应的组件边缘或特征，CAD软件会自动添加尺寸标注。
可以根据需要调整标注的位置和大小，确保尺寸标注清晰明了。
第五步：添加注释除了文字标注和尺寸标注，注释也是很重要的一种标注形式。
注释用于解释设计图纸中的某些特点、组件或者过程。
选择相应的注释工具，在需要注释的地方添加注释。
可以根据需要调整注释的样式和位置。
第六步：调整标注和注释的样式CAD软件通常提供了多种标注和注释的样式选择。
可以根据需要调整标注和注释的样式，例如字体、颜色、线型等。
确保标注和注释与设计图纸整体风格一致，并且清晰易读。
第七步：保存设计图纸在完成标注和注释后，不要忘记保存设计图纸。
选择保存选项，可以选择保存为CAD软件支持的常见文件格式，例如DWG或DXF。
保存后的设计图纸可以方便地与他人共享和传输。
以上就是使用CAD进行标注和注释的方法步骤。
CAD技巧及符号输入
CAD技巧及符号输⼊AUTOCAD中定义⼀种字体(如hztxt)，SHX Font中选⽤wcad.shx字型，Big Font中选⽤hxtxt.shx 字型,点选Use Big Font复选框，⼀切OK!⽤这种字体可以在AUTOCAD很轻松地输⼊各种标点符号，特殊符号，希腊字母，数学符号等,⽽且⽤这种字体输出的中⽂和西⽂是等⾼的哦。
（适⽤于单⾏⽂字）输⼊⽅式详见下表：输⼊代码特殊符号解释%%0~32 空号%%123 { 左⼤括号%%33 !%%124 |%%34 “ 双引号%%125 } 右⼤括号%%35 #%%126 ~%%36 $%%127 0 度%%37 %%%128 ±%%38 &%%129 φ%%39 ‘ 单引号%%130 α%%40 ( 左括号%%131 β%%41 ) 右括号%%132 δ%%42 * 乘号%%133 i%%43 + 加号%%134~137 空号%%44 ，逗号%%138 0 (上标)m%%138=m0%%45 - 减号%%139 1 (上标)m%%139=m1%%46 。
句号%%140 2 (上标)m%%140=m2%%47 / 除号%%141 3 (上标)m%%141=m3%%48~57 0~9 字体偏⼤中间连号中间连号中间连号 %%58 ：冒号%%148 9 (上标)m%%148=m9%%59 ；分号%%149~157 1~9 字体偏⼩%%60 < ⼩于号%%158~162 空号%%61 = 等于号%%163 △%%62 > ⼤于号%%164 ▽%%63 ？问号%%165~200 空号%%64 @%%65~90 A~Z ⼤写26个字母%%c φ%%91 [%%d 。
度%%92 \ 反斜杠%%p ± 正负号%%93 ]%%u ＿下划线%%94 ^%%o ──上划线%%95 _%%96 ‘ 单引号%%97~122 a~z ⼩写26个字母1.ACAD新⼿学习时,掌握⼀定技巧是不是会觉得提升很快啊?那我抛砖引⽟先来⼀个,有技巧的和学有所得的请跟贴!选择技巧:在选择编辑中,有时不⼩⼼多选了某个图元,此时在命令未结束下并不需要取消命令⽽重来,只须在"选择⽬标"的提⽰后输⼊remove回车,再在提⽰下逐⼀选择哪些多选的图元(当然别太多,否则难选啊!)即可搞定.2.分享我的AutoCAD裁剪技巧如图所⽰,要对右图部分圆(可以是其他边框)外的直线进⾏裁剪，普通办法就是选择裁剪边界后再选择要裁剪的线段即可，实际上AutoCAD还有较为简捷的办法，其做法如下：1.按常规执⾏裁剪命令，选择裁剪边界（回车确认）；2.在提⽰选择要裁剪的线段元素时输⼊“f”（即fence），回车确认；3.在提⽰：First Fence point下绘制与要裁剪线段相交的连续橡⽪筋直线，回车确认即可（见图⽰）。
如何用CAD输入数字上下标
如何用CAD输入数字上下标
CAD图形中有一些数字是需要上下标的，上下标其实就属于公差的输入。
那么大家知道如何用CAD输入数字上下标吗?下面是店铺整理的如何用CAD输入数字上下标的方法，希望能帮到大家!
用CAD输入数字上下标的方法
1、运行CAD2014程序，在命令行输入T ,选择多行文字输入，然后回车
2、出现文字输入文本框，先文字样式中，设置下字体及高度，方便我们下来说明时能看清楚，我们在输入文本时要输入内容
3、下标是先输入键盘上的“︿”，然后输入下标内容，点b/a堆叠键
4、如果输入上下标，则输入上标内容，再输入键盘上的“︿”，下标内容，然后选中，点b/a堆叠键，如果我们输入35，上标为+0.08，下标为-0.25
7、确定后效果如下，现在上标下标输入都非常轻松的完成了。

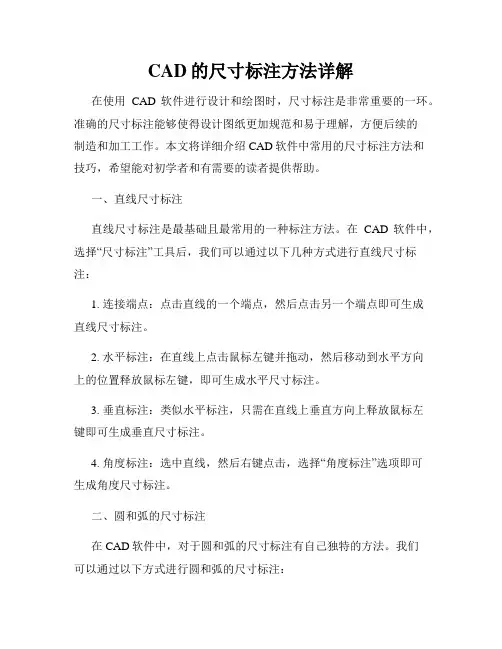

CAD的尺寸标注方法详解
CAD的尺寸标注方法详解在使用CAD软件进行设计和绘图时，尺寸标注是非常重要的一环。
准确的尺寸标注能够使得设计图纸更加规范和易于理解，方便后续的制造和加工工作。
本文将详细介绍CAD软件中常用的尺寸标注方法和技巧，希望能对初学者和有需要的读者提供帮助。
一、直线尺寸标注直线尺寸标注是最基础且最常用的一种标注方法。
在CAD软件中，选择“尺寸标注”工具后，我们可以通过以下几种方式进行直线尺寸标注：1. 连接端点：点击直线的一个端点，然后点击另一个端点即可生成直线尺寸标注。
2. 水平标注：在直线上点击鼠标左键并拖动，然后移动到水平方向上的位置释放鼠标左键，即可生成水平尺寸标注。
3. 垂直标注：类似水平标注，只需在直线上垂直方向上释放鼠标左键即可生成垂直尺寸标注。
4. 角度标注：选中直线，然后右键点击，选择“角度标注”选项即可生成角度尺寸标注。
二、圆和弧的尺寸标注在CAD软件中，对于圆和弧的尺寸标注有自己独特的方法。
我们可以通过以下方式进行圆和弧的尺寸标注：成直径尺寸标注。
2. 半径标注：选中圆或弧，右键点击，选择“半径标注”选项即可生成半径尺寸标注。
3. 弦长标注：选中弧，右键点击，选择“弦长标注”选项即可生成弦长尺寸标注。
4. 圆心角标注：选中弧，右键点击，选择“圆心角标注”选项即可生成圆心角尺寸标注。
三、多段线尺寸标注多段线是由多个线段连接而成的连续曲线，其尺寸标注稍有不同：1. 总长标注：选中多段线，右键点击，选择“总长标注”选项即可生成总长尺寸标注。
2. 每段长度标注：选中多段线，右键点击，选择“每段长度标注”选项即可将每个线段的长度标注出来。
四、圆角和倒角的尺寸标注在CAD软件中，我们常常需要对图形边缘进行圆角或倒角处理。
对于这种情况，我们可以通过以下方法进行尺寸标注：1. 圆角标注：选中圆角，右键点击，选择“圆角标注”选项即可生成圆角的尺寸标注。
倒角的尺寸标注。
五、椭圆和曲线的尺寸标注对于椭圆和曲线的尺寸标注，我们可以通过以下方法进行：1. 短轴和长轴标注：选中椭圆，右键点击，选择“短轴和长轴标注”选项即可生成短轴和长轴的尺寸标注。
CAD符号的输入方法
CAD符号输入方法CAD符号输入方法在Autocad2002中输入%%142 为平方米。
输入：%%179，或%%178AUTOCAD中定义一种字体(如hztxt)，SHX Font中选用wcad.shx字型，Big Font中选用hxtxt.shx字型,点选Use Big Font复选框，一切OK!用这种字体可以在AUTOCAD很轻松地输入各种标点符号，特殊符号，希腊字母，数学符号等,而且用这种字体输出的中文和西文是等高的哦。
（适用于单行文字）输入方式详见下表：输入代码特殊符号解释输入代码特殊符号解释%%0~32 空号%%123 { 左大括号%%33 ! %%124 |%%34 “双引号%%125 } 右大括号%%35 # %%126 ~%%36 $ %%127 0 度%%37 % %%128 ±%%38 & %%129 φ%%39 ‘单引号%%130 α%%40 ( 左括号%%131 β%%41 ) 右括号%%132 δ%%42 * 乘号%%133 i%%43 + 加号%%134~137 空号%%44 ，逗号%%138 0 (上标) m%%138=m0%%45 - 减号%%139 1 (上标) m%%139=m1%%46 。
句号%%140 2 (上标) m%%140=m2%%47 / 除号%%141 3 (上标) m%%141=m3%%48~57 0~9 字体偏大中间连号中间连号中间连号%%58 ：冒号%%148 9 (上标) m%%148=m9%%59 ；分号%%149~157 1~9 字体偏小%%60 < 小于号%%158~162 空号%%61 = 等于号%%163 △%%62 > 大于号%%164 ▽%%63 ？问号%%165~200 空号%%64 @%%65~90 A~Z 大写26个字母%%c φ%%91 [ %%d 。
度%%92 \ 反斜杠%%p ±正负号%%93 ] %%u ＿下划线%%94 ^ %%o ──上划线%%95 _%%96 ‘单引号%%97~122 a~z 小写26个字母± %%p度%%d平方米%%164或m%%1412%%142一级钢%%129二级钢%%130三级钢%%160罗马1 %%131罗马2 %%132罗马4 %%134罗马5 %%135罗马6 %%136罗马7 %%137罗马8 %%138罗马9 %%139罗马10 %%140上标上%%141上标归位%%142 下标下%%143下标归位%%144 上下标上%%145 上下标下%%146 上下标归位%%144 千分号%%151句号。
CAD中各种符号的输入
日期和时间
日、月和年 如果“m”紧跟在“h”或“hh”代码之后，或是后面紧跟“ss”代码，那么 Microsoft Excel 将显示分钟，而不是月份。
若要 请使用此代码
将月份显示为 1–12 m
将月份显示为 01–12 mm
将月份显示为 Jan–Dec mmm
将月份显示为 January–December mmmm
将月份显示为该月份的第一个字母 mmmmm
可以使用格式代码来描述如何显示以下内容：数字、日期或时间、货币、百分比或科学计数以及文本或空格。
格式代码
文本和空格
显示文本和数字 若要在单元格中同时显示文本和数字，可将文本字符括在双引号 ("") 中，或在单个字符前加反斜线 (\)。应将字符放在格式代码的相应部分中。例如，键入格式“$0.00 "剩余";$-0.00 "短缺"”来显示一个“$125.74 剩余”的正值和一个“$-125.74 短缺”的负值。下面的字符不用引号：$、-、+、/、( )、:、!、^、&、'（左单引号）、'（右单引号）、~、{ }、=、<、> 和空格符。
# ???/???
千位分隔符 若要显示逗号作为千位分隔符或以一千为单位表示数字的数量级，可在数字格式中包含逗号。 若要 请使用此代码
将 12000 显示为 12,000 #,###
将 12000 显示为 12 #,
将 12200000 显示为 12.2 0.0,,
颜色 若要设置格式中某一部分的颜色，请在该部分的方括号中键入下列八种颜色名称之一。颜色代码必须为该部分的第一项。 [黑色] [蓝色]
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
cad上标如何输入cad上标如何输入输入多行文字命令,然后输入m2^,选中m^,然后再选择a/b按扭就OKTEXT方法摘要在各种操作系统下的所有AutoCAD版本,都不能直接写出带上下标的文字,并根据工作实践,介绍了该文提出了解决这一问题的方法。
关键词AutoCAD 文字文字上下标在AutoCAD中,用于存放所绘图形的文件被称为图形文件,实体是组成这种文件的基本单位,文字(Text)是其中最常用的实体之一。
一、术语为叙述方便先定义几个与文字有关的术语,在BASESUPPER DATA(带上标的文字)、BASES UB DATA(带下标的文字)、BASESUPPERSUB DATA(带上下标的文字)的例子中,BASE和DATA称为基本文字,其中BASE又称前导(基本)文字、DATA又称后续(基本)文字,SUPPER称为上标文字, SUB称为下标文字,文字上下标在这里包括文字的上标(Superscript)、下标(Subscript)和上下标。
在AutoCAD中,文字是具有相同高度、高宽比(宽度)、旋转角度、倾斜角度、线型、颜色和字体等属性的字符串,由1个及多个字符组成。
由于上下标文字与基本文字高度不同,按此定义,AutoCAD文字显然不能带上下标,因此给使用者带来了很多麻烦。
在实际使用中,前导文字、上标文字、下标文字和后续文字必须分多次来写,虽然这样可以应付使用,但是有很多不便:(1)由于要分次来写所以比较烦琐;(2)由于基本文字与上下标文字分属不同的实体所以修改起来也比较烦琐;(3)由于精确定位困难所以图中文字的上下标很难完全一致。
二、扩充TEXT命令在AutoCAD各版本中,TEXT命令用于在图中写文字(字符串),只能直接写出基本文字,而不能直接写出带上下标的文字。
能否用TEXT命令,在不对AutooCAD程序作任何修改的情况下,扩充TEXT命令的功能,使其也能直接写出带上下标的文字呢?本文得出的结论是肯定的。
要扩允TEXT命令,必须先弄清楚此命令写文字的处理过程:(1)确定文字(西文字符、汉字)的各种属性;(2)置"文字解释器"(Translater for text)初值;(3)读入一行文字;(4)对此行文字中的每个文字(西方字符为单个字符、汉字为两个字符)按其先后顺序逐个进行以下操作;(5)落笔(置写方式);(6)从形文件(西文字符从普通形文件、汉字从多字形文件)中取出对应数据;(7)文字解释器将取出的数据按其数据定义边解释边写入图中。
要扩充TEXT命令,且又不修改AutoCAD程序,那么只能从此命令所使用的数据上作文章,由以上给出的处理过程可知:TEXT命令所使用的主要数据为形文件(西方字库、汉字字库),即从形文件上作文章。
为此,必须要了解形文件,不仅要了解文件格式,更重要的是要了解其中数据的定义。
形文件由形及索引组成,形由形定义命令和向量数据组成,AutoCAD中共有两种形文件:一种是普通形文件(Shape),用单字节作索引(用单个字节作为取出数据的索引),用于建立西方字库,最多可拥有256个形;另一种为多字形文件,(big fo nt)其含义为可容纳许多文字的形文件,用双字节作索引,用于建立汉字字库,最多可拥有256×256=65536个形。
虽然这两种文件格式稍有不同,但其形定义完全一样,本篇统称形文件。
从形定义命令表(表1)可以看出,1与2、3与4、5与6是三组互为逆操作的命令,分别用于落笔与抬笔控制、向量数据的缩小与放大、当前位置的保存与恢复。
在文字解释器中,用到两个重要的变量:一个是"比例因子",为正实型数,其初数与形文件中的特殊形(见表2)有关,用于向量数据的比例,其值可由形定义命令3与4加单字节整数(1～255)数据来改变,通过3与4的组合可以为比例因子设置不同的值;另一个是"当前位置",其初值为使用者输入的文字的参考点,其值在写文字过程中随着形定义的变化而随时被改变,其值还可由抬笔加位移来人为地改变,每个文字的起点都由此变量给出,命令5与6可把此变量进栈与出栈,用于此变量的保存与恢复。
值得注意的问题是在一个形中3与4、5与6都不一定要成对使用,这是解决问题的关键所在。
现以写同时带上标和下标的文字为例(参考表3),设上标和下标的文字高度均为基本文字的1/2倍,使用上述3组形定义命令,说明TEXT命令直接写出带上下标文字的方法。
以下是TEX T命令中文字解释器的工作过程:(1)在A点落笔(使用形定义命令1),开始写前导文字,当前位置为A点,比例因子为文字高度/基线上方向量长度(2)写完前导文字BASE后,当前位置为B点;(3)B点位置进栈(命令5);(4)进行写上标文字前的位置调整,将写上标文字的起点(当前位置)调整到D点,在B点笔(命令2)、位移到C点(数据OA4)、再位移到D点(数据(010) ;(5)调整上标文字的高度,将比例因子除2(命令3、数据2),使其高度缩小2倍;(6)在D点落笔(命令1)后,开始写上标文字SUPPER,写完后当前位置为E点;(7)B点位置出栈(命令6),回到B点并使其成为当前位置;(8)进行写下标文字前的位置调整,将写下标文字的起点(当前位置)调整到G点,在B点笔(命令2)、位移到F点(数据04C)、再位移到G点(数据0 20);(9)在G点落笔(命令1)后,开始写下标文字SUB,写完后当前位置为H点;(10)恢复后续文字的高度,将比例因子乘2(命令4、数据2),使其高度放大2倍,恢复到基本文字的原有高度;(11)进行写后续文字前的位置调整,将后续文字的起点(当前位置)调整到J点,在H点抬笔(命令2)、位移到I点(数据010)、再位移到J点(数据024);(12)在J点落笔(命令1)后,开始写后续文字DATA,写完后当前位置为K点;(13)到K点整个写文字过程结束。
对写带上标或带上下标的文字。
从以上的过程可以看出:不修改AutoCAD程序,只利用AutoCAD现有的功能,已有可能使TE XT命令直接写出带上下标的文字。
三、分隔文字在包含前导文字、上标文字、下标文字和后续文字的带上下标文字中,显然必须只要用3个特殊文字来分隔它们,称为分隔文字,取名为"上下标开始"、"上下标隔"和"上下标结束"。
在包含前导文字、下标文字和后续文字的带上标文字中,要用两个分隔文字"上标开始"和"上标结束"。
在包含前导文字、下标文字和后续文字的带下标文字中,同样也要用两个分隔言文字"下标开始"和"下标结束"。
对带上下标的文字,在前导文字和上标文字之间有分隔文字"上下标开始,这之间要进行上标文字位置和高度的调整;在上标文字和下标文字之间有"上下标分割",这之间要进行下标文字位置的调整;在下标文字和后续文字之间有"上下标结束",这之间要进行后续文字位置和高度的调整。
如果这3个分隔文字能完成这些指定功能,那么TEXT命令就能直接写出带上下标的文字。
在带上下标、上标和下标的文字中,并要用到7个分隔文字。
如果单个字符表示只能将其插Z入西文字库,而西文字库中的字符有些输入不方便、有些常用不可替代、有些与汉字冲突,可供使用的字符不多,用单个字符表示不方便。
如果两个字符表示可将其插入汉字字库,考虑到输入的方便性和直观性,这7个分隔文字用下划线加括号组成,分别为:"_{"(上下标开始)、"_|"(上下标分隔)和"_}"(上下标结束)、"_("(上下标开始)和"_)"(上标结束)、"_["(下标开始)和"_"(下标结束)。
实质上,分隔文字可以看作是特殊的形。
在带上下标文字中用到的3个形(分隔文字),定义如下。
"上下标开始"为:(1)2(抬笔);(2)5(B点位置进栈);(3)0A4(从B点位移到C点);(4)0 10 (再位移到D点)(5)3及2(向量数据缩小2倍);(6)0(定义结束)。
"上下标分隔"为:(1)2(抬笔);(2)6(B点位置出栈);(3)04C(从B点位移到F 点);(4)020(再位移到G点);(5)0(定义结束) 。
此时,由于向量数据已被缩小2倍;实际长度仅有原来的1/2,故F点到G点的位移020与C点到D点的位移010相同,这样才能保证上标和下标的起点在一条垂线上。
"上下标结束"为:(1)2(抬笔);(2)3及2(向量数据放大2倍);(3)5(B点位置进栈);(4)010(从H点位移到I点);(5)024( 再位移到J点);(6)0(定义结束)。
在写带上标和带下标文字中用到的另外4个形。
上述用作分隔文字的7个形有了明确的定义。
因此只要将这7个形插入到多字形文件(汉字字库)中,就能用TEXT命令直接写出带上下标的文字。
形文件有严格、固定、不可阅读的格式,形并不能直接插入,因此只有将这7个形插入到形文件的源文件(SHP文件)中,并对源文件的第一行作相应修改,重新编译后才可使用。
表2给出的数据是相对于12(基线上方向量长度)而言的,如果在你的多字形文件中此值不是12,如果你对上下标的位置和高度不满意,可对数据适当修改。
使用时,要写同时带上标和下标的文字,只要输入一行文字:BASE_{SUPPER_|SU _}DATA;要写带上标的文字,输入:BASE_(SUPPER_)DATA;要写带下标的文字,输入:BASE_ [SUB_]DATA。
使用中需注意的问题是:(1)在行未的分隔文字可省略;(2)在带上下标的文字中,如下标文字个数比上标文字少要用空格补足;(3)由于分隔文字被放在多字形文件中,所以只有使用这个多字形文件,即将这个多字形文件设置成当前字体,才能写出带上下标的文字。
在AutoC AD中,多字体文件与普通形文件要配套使用,并按此顺序取数据,由于下划线字符"_"已被用在分隔文字中,被多字形文件占用,在普通形文件中这个字符就无法被使用,为确保完整性,必须在多字形文件中对这个字符重新定义(见表2),重新定义后用"----"表示"--"。
使用这种方法扩充TEXT命令,有很多好处:(1)不必修改AutoCAD程序;(2)对AutoCAD的所有命令(包括TEXT命令)都没有任何影响;(3)适用于各种操作系统下的所有AutoCAD版本;(4) 使用方便,用一个TEXT命令一次就能直接写出带上标、下标或上下标的文字;(5)写入图中的基本文字及上下标是一个实体,所以修改方便;(6)所有文字(西文字符、汉字)都可作为基本文字、上标文字、下标文字或上下标文字;(7)在一行文字中前导文字、后续文字、上标文字、下标文字或上下标文字均可省略或多次使用;(8)TEXT命令中所有输入方法都可使用;(9)文字的所有属性对上下标文字仍然适用;(10)适用所有能产生、改变文字的AutoCAD命令,如尺寸标注命令DIM;(11)上下标都可以嵌套使用(例子见表3),即上下标文字都可以再带上下标;(12)节省存储空间;(13)由于上下标位置和高度非人为控制,所以能确保图中所有文字的上下标完全一致。
