生成标准5万图框(可以读坐标)
MAPGIS6.7根据图幅号、经纬度,生成小比例尺1：50000图框全过程
根据图幅号经纬度生成（小比例尺1：50000）图框并校正全过
程
西北地勘院：刘杨
第一步：经纬度转换直角坐标系
四个经纬度拐点经纬度录入EXCEL表格中：并另存为制表分隔符形式。
1、打开MAPGIS6.7菜单下的“投影变换”
12
3 4
5 6 7
8
9经纬度转换成直角坐标后形式。
二、制作投影框为后面做准备：
关闭并自己命名“投影拐点1”保存点线文件（放置第一个文件夹里）“文件夹一”
2根据图幅号生成标准图框
新建“文件夹二”用于图名生成小比例尺1：50000图框文件：
MAPGIS6.7图幅号生成标准图框过程
2、已知图幅号例如：
3、已知左下角经纬度坐标及右上角经纬度坐标
注意：这个坐标基本不用
1
23
4
5
纬度385000改成390000，点击图框文件名输入TK001,保存在“文件夹二”里面
待点、线、区文件保存完成。
第三部四点校正
，这就是小比例尺误差校正的全部过程。
用鼠标点击十字位置会变成青色，单击是。
上面关闭文件这一步很重要
上面箭头理论值输入的编号要和实际值编号一致。
第三部完成后就可以关闭所以窗口。
校正结束。
根据图幅号生成的的图框，只含有图面坐标，没有实际坐标，通过校正达到消除误差，添加实际坐标的目的。
平移到实际坐标
的位置应该更准确。
浅谈1∶50000影像地形图的制作
３ ． ８ 其他 地理 名称 山岭 、 山脉 ， 独立 山 、 高地 ， 冰川 ， 草地 ， 凹地 ， 沙 ７ ． １ 提取 原则
（ １ ） 以提取 面状 自然要 素为 主 ； （ ２ ） 提取 的要 素应 能反 映 图幅的 区域特 征 ；
（ ３ ） 提取影像中色彩和纹理有 明显 区别的样块 ； （ ４ ） 影像 样块 中 主题 要 素应 突 出。
数 值进 行相 应修 改 。
第４ 期
８ 图外整饰
（ １ ） 将 图幅左 上 角 “ 中华 人 民共 和 国基 本 比例 尺
（ ７ ）方 里 网 １ ０ ｃ ｍ Ｘ １ ０ ｃ ｍ， 并重 新 注记公 里数 。
９ 结 语
通 过 在 １： ５ ０ ０ ０ ０地 形 图 的基 础 上 制 作 出 的影
２ ０ １ ３
新
ห้องสมุดไป่ตู้
疆
有
色
金
属
５ １
建成 的高速公路 、 国道 、 省道 、 专用公路 、 县道 、 乡道 式规 定执 行 。
及道路名称 、 编号 、 技术等级注记全部选取 ； 长 途 汽
（ ４ ） 矢 量要 素在 上 ， 影像 在 下 。
车站及车站名称注记全部选取。
３ ． ５ 交通 附属 物 的选 取
生成标准图框的流程
1、生成标准图框的流程（方法一。
方法二：利用标准图符号如此类似就不再赘述）1）记录起始点经纬度的值，即左下角经纬度2）打开软件的主菜单—实用服务—投影变换—系列图框生成，选择你所需要的比例尺大小（如1:2000、1:5000）3）输入起始点的经纬度值并设置相应的网格间距。
4）设置椭球参数为北京54。
便可点击确定，弹出“图框参数输入”对话框5）输入图幅名。
图框参数选择把“将左下角平移为原点”和“旋转图框底边水平”这两项的“√”取消。
点击确定6）输入接图幅（直接点击确定便可）7）生成2、经纬度图框生成1）记录左下角和右上角的经纬度2）打开软件的主菜单—实用服务—投影变换—投影变换—绘制投影经纬网3）输入经纬度的范围值；选择绘公里网，并输入公里网间距4）角度单位设置：坐标类型为地理坐标系，椭球参数为北京54，单位为DDDMMSS 5）椭球参数设置：比例尺；单位（多为毫米）；坐标系数为投影平面直角；椭球参数为北京54；投影类型为高斯-克吕格；投影带号如实输入。
6）点击确定生成经纬网3、用公里网生成图框（多用于大比例尺图幅如1:1万、1:5000）1）记录左下角和右上角的公里值（注意：不包括带号）2）打开软件的主菜单—实用服务—投影变换--系列图框生成—键盘生成矩形图框，弹出“矩形图框参数输入”对话框3）输入图廓参数：即为第一步所记录的起止公里值（矩形分幅方法选“任意公里矩形分幅”）4）选择坐标系为“国家坐标系”，并输入起始带号5）输入“图廓内网线参数”（注意单位是公里）；“网线类型”：绘制实线坐标线；输入比例尺6）点击确定生成公里网4、影像校正1）打开软件的主菜单—图像处理—图像分析---数据输入。
将JPg或tif格式的栅格文件转换为msi格式2）打开软件的主菜单—图像处理—图像分析---打开影像msi3）删除所有的原始控制点4）方法一：①添加控制点②选择至少四个点（保证包括图幅的全部范围），输入新控制点的理论值（单位是米，根据比例尺来确定理论值的单位和大小）残差控制在0.1之内。
高斯-克吕格投影
高斯-克吕格投影高斯-克吕格(GAUSS-KRUGER)是等角横切椭圆柱投影，由德国数学家高斯提出，后经克吕格扩充并推倒出计算公式，故称为高斯-克吕格投影，简称高斯投影。
该投影以中央经线和赤道投影后为坐标轴，中央经线和赤道交点为坐标原点，纵坐标由坐标原点向北为正，向南为负，规定为X轴，横坐标从中央经线起算，向东为正，向西为负，规定为Y轴。
所以，高斯-克吕格坐标系的X、Y轴正好对应MAPGIS坐标系的Y和X。
为了控制变形，本投影采用分带的办法。
我国1:2.5-1:50万地形图均采用6度分带；1:1万及更大比例尺地形图采用3度分带，以保证必要的精度。
6度分带从格林威治零度经线起，每6度分为一个投影带，全球共分为60个投影带。
东半球的30个投影带的中央经线用L0=6n-3计算（n为投影带带号），从0到180度，其编号为1-30。
西半球也有30个投影带，从-180度回到0度，其编号为31-60，各带的中央经线用L0=6(n-30)-3-180计算。
该投影带将地球划分为60个投影带，每带经差为6度，已被许多国家作为地形图的数学基础。
一般从南纬度80到北纬度84度的范围内使用该投影。
3度分带法从东经1度30分算起，每3度为一带。
这样分带的方法在于使6度带的中央经线均为3度带的中央经线。
但是，在标准比例尺图幅编号中，带号是从西经-180度算起，每6度为1带，自西向东1-60。
这样，我们国家的高斯带号在标准图幅编号中，要加30，如20带，表示为J50等。
6度分带投影区的代号与其所对应的经度范围如6度分带图表所示。
由于高斯-克吕格投影每一个投影带的坐标都是对本带坐标原点的相对值，所以各带的坐标完全相同，使用时只需变一个带号即可。
因此，计算一个带的坐标值，制成一个表，就可以供查取各投影带的坐标时使用，称为高斯坐标表，表中的值成为通用坐标值。
在高斯坐标系中，为了避免横坐标Y有负值，将其起算原点向西移动500公里，即对横坐标Y值按代数法加上500000米。

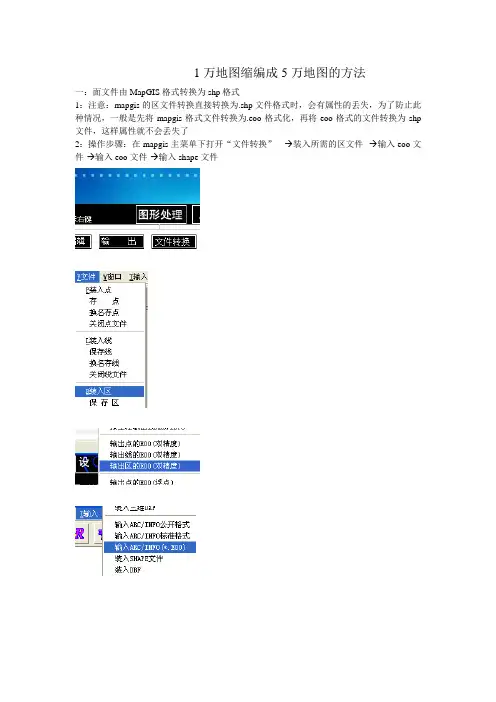

1万地图缩编成5万地图的方法
1万地图缩编成5万地图的方法一：面文件由MapGIS格式转换为shp格式1：注意：mapgis的区文件转换直接转换为.shp文件格式时，会有属性的丢失，为了防止此种情况，一般是先将mapgis格式文件转换为.eoo格式化，再将eoo格式的文件转换为shp 文件，这样属性就不会丢失了2：操作步骤：在mapgis主菜单下打开“文件转换”---→装入所需的区文件--→输入eoo文件-→输入eoo文件-→输入shape文件3：在arcmap中打开属性表并检查多边形几何形状和属性是否正确；二：（这些操作都是在arcgis里完成）1；区域的概括（1万的图转换成5万的图的核心就在于地类图斑在融合）1：修复几何形状：使用ArcToolbox/Repair Geometry工具修复：目的在于修复破碎图斑转出的数据可能存在1-3个多边形无属性，可以在属性表中检查；2、融合使用ArcToolbox/dissolve融合二级分类，生成新的Shape文件（二级地类），选择所需要在字段；（别钩create multipart features,否则会连成一片）Dissolve的操作方法同repair,在生成新的SHP文件时，注意所需要的字段3、使用ArcTollbox/Eliminate去除小于1000平方米的图斑，并编辑（制图综合）小图斑（居民点水域5000-1万平方米，耕地园地1万－1.5万平方米，其它2.5万平方米），生成符合1：5万图斑大小要求的综合图。
（Eliminate需要先选择小图斑，然后在综合）。
⏹同2输入eliminate⏹进入属性表后，在option下，选择select by attributes⏹双击面积字段并输入<1000⏹ArcTollbox/search 中删除面积小于10000平方米的图斑，同时自动生成新的shp文件⏹删除耕地面积15000，前面步骤同前4步，只是表达式为"地类编码" = '011' AND "面积"<15000注：若生成的新数据中存在碎多边形，可以用ArcToolbox/Integrate消除。
使用FME根据图幅号生成标准图框
使用FME根据图幅号生成标准图框在进行基础地理数据处理的过程中，经常会遇到生成标准图框，或检查图框正确性的的问题，相信GIS或测绘人也都遇到过这个问题，下面就来分享下我使用FME来根据图幅号生成1:10000基础地理地形数据标准图幅图框的经验。
1.首先简单复习下标准图幅的分幅方式新的地形图分幅标准是指1991年国家测绘局制订并颁布实施的“国家基本比例尺地形图分幅和编号国家标准”1.1地形图分幅各种比例尺地形图均以1：100万地形图为基础图，沿用原分幅各种比例尺地形图的经纬差（如图1），全部由1：100万地形图按相应比例尺地形图的经纬差逐次加密划分图幅，以横为行，纵为列。
图11.2地形图编号1：100万地形图新的编号方法，除行号与列号改为连写外，没有任何变化，如北京所在的1：100万地形图的图号由J-50改写为J50。
（2）1：50万至1：5000地形图的编号，均以1：100万地形图编号为基础，采用行列式编号法，将1：100万地形图按所含各种比例尺地形图的经纬差划分成相应的行和列，横行自上而下，纵列从左到右，按顺序均用阿拉伯数字编号，皆用3位数字表示，凡不足3位数的，则在其前补0。
各大中比例尺地形图的图号均由五个元素10位码构成。
从左向右，第一元素1位码，为1：100万图幅行号字符码；第二元素2位码，为1：100万图幅列号数字码；第三元素1位码，为编号地形图相应比例尺的字符代码；第四元素3位码，为编号地形图图幅行号数字码；第五元素3位码，为编号地形图图幅列号数字码；各元素均连写（如图2）。
比例尺代码见图3；图2图3了解到图幅分幅编号的方式以后，可以得出图幅号与标准图幅角点坐标的关系。
如图4图42.使用FME生成标准图框了解完图幅名与标准图框的关系之后，就可以使用FME来根据图幅名生成标准图框了，该模板使用来生成1:10000标准图幅。
图5模板介绍：前面四个SubstringExtractor分别用来提取H，h，L，l即图4中对应的四个参数，AttributeValueMapper用来将英文字母映射成为数字：图6两个ExpressionEvaluator分别用来计算x，y图4中的角点坐标公式如下x=(@double(@Value(L))-31)*6+(@double(@Value(l))-1)*3.75/60y=(@double(@Value(H))-1)*4+(96-@double(@Value(h)))*2.5/60下面的2dpointreplacer是生成左下角点，2dpointadder是根据经差和纬差得到其余三个角点坐标，注意度秒分的换算图7下面一个AttributeRangeMapper和AttributeCreator是根据图幅号计算中央经线以便于用来投影。
(整理)1：50000 DLG数据说明.
一数据整体说明1 分幅编号及范围全国1：50000 DLG数据的图幅总数为21098，其中5万分幅数为20058，西部地区5万无图区采用10万地形图生产，10万分幅数为1040。
1∶5万DLG编号按GB/T 13989-92《国家基本比例尺地形图分幅和编号》执行。
2 数学基础（1）平面坐标系与投影方式采用1980西安坐标系，采用地理坐标系统，坐标单位为度。
（2）高程基准1985国家高程基准。
3 采用的分类代码（1）要素分类代码全国1：50000 DLG数据的要素代码采用中华人民共和国国家标准《国土基础信息数据分类与代码》，并根据需要扩充了一些代码。
（2）行政区划代码国内陆域行政区划代码采用中华人民共和国国家标准《中华人民共和国行政区划代码》。
（3）铁路路线名称代码铁路路线采用中华人民共和国铁道部标准《中华人民共和国铁路线路名称代码》，铁路车站采用中华人民共和国铁道部标准《中华人民共和国铁路车站站名代码》。
（4）公路路线名称代码公路国道路线采用中华人民共和国交通部标准《公路线路标识规则国道名称和编号》，公路省道路线采用中华人民共和国交通部标准《省道路线名称和编号》（报批稿）。
（5）水系名称代码水系要素的名称代码采用《河流、湖泊及水库名称编码》（1:5万数据库暂行规定）。
4 数据采集方法利用航片DOM、卫片DOM与LANDSAT多光谱影像融合，经分幅裁切与DRG复合配准，不更新地形要素以DRG为背景进行采集；需更新的地形要素内容，在地形图或现势资料引导下以DOM为背景进行采集。
对已有最新车载GPS采集的国省道数据、地名数据库的成果经数据和代码转换后导入。
数据成果经编辑、检查后转换成ARC/INFO 的数据格式。
二数据分层说明1 数据分层及命名全国1：50000 DLG数据根据不同的要素类型及几何特征，共分为14个数据层，具体内容见下表：2 属性分层及结构全国1：50000 DLG数据各层包括1至2类属性表，每一个属性表包括相应若干个属性项，具体内容见下表：宽度（4，4，I）依据2001年骨干交通网数据3 要素分层及说明（1）水系（面、线）层名：HYDNT层描述：所有面、线状水系要素的数据集合，主要包括河流、湖泊、水库、沼泽等。
globalmapper生成地形图导入Mapgis
如何在Global Mapper里生成地形图/地形图导入MapGis里误差校正首总体思路把需要生成区域的DEM图像裁剪出来，生成地形图，然后另存为Shapefile或DXF文件格式，然后用Mapgis文件转换功能保存为点、线文件，最后用误差校正功能修改坐标信息。
首先把DEM影像导入Glabal mapper里，裁剪出需要的区域（见图1）。
保存为DEM格式，导出过程中可以选择导出边界坐标（如图2）Gleba! Mapper v14.1 (bl20512) - REGISTEREDi文件内硝⑹视图阳）IMCD分析⑹搜索⑸GPS帮助旧一般设置|网格优导出边界|「全部加载的文件「输出可见的数据3经/纬倍）北FC Global Proiecti高度Ir MGBS竽事网格参考系统）范围内左上|47 T LH 36980 62755|47 T MG 17181 50259「裁切到选择的区域图元复位到最后输出的范围内把导出的DEM影像保存，然后再导入Global Mapper里面（图3）然后在“分析”—“生成等高线”里面生成等高线文件(F)编辑(E)视图(W)工具(I) GPS 帮助(H) 应用DVLNDWI 等］到图层 Mj^^TLSll^Voronoi/Theissen 圜表,“ _ 分析囿 生成分水岭0M“，■水位上升旗水“ Q Globdl Mapper vl4.1 (bl2O512) * REGISTERED 从3D 矢毁据创建高程网格…结合/比较地形层… 生■礴C)“，查找山脊爱… 根据两个表面测量犍L, 在界面里可以选择等高线间距、生成高程范围等参数然后在“打开控制中心”界面里面把不需要的图层都隐藏，仅留下要用的等 高线图层。
3 Global文件的期⑻视图(W) IMm 分析⑶搜索⑸GPS 帮助(H 〕 司巴圜黎11闻Q |凰|G |I 0回司凰闿置a|I ［色环，宣量gT Global Mapper vl4.1 (bl205i2) - REGISTERED文件(F)统(E)视图W) IM(T)分析阊搜索⑸GPG帮助出)切巴到图|堂廉||匐目阿|G||。
