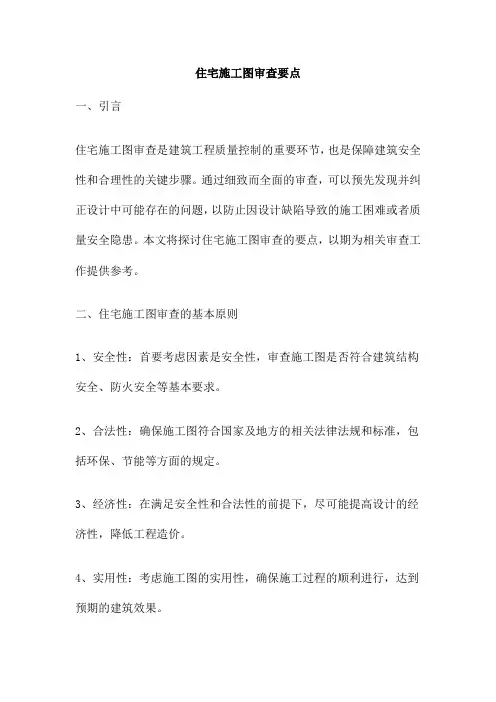

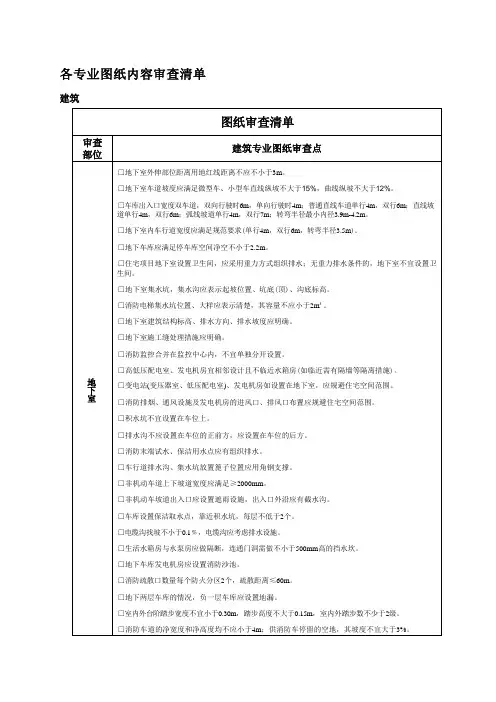

住宅项目机电方案及施工图设计图纸审图及管控要点

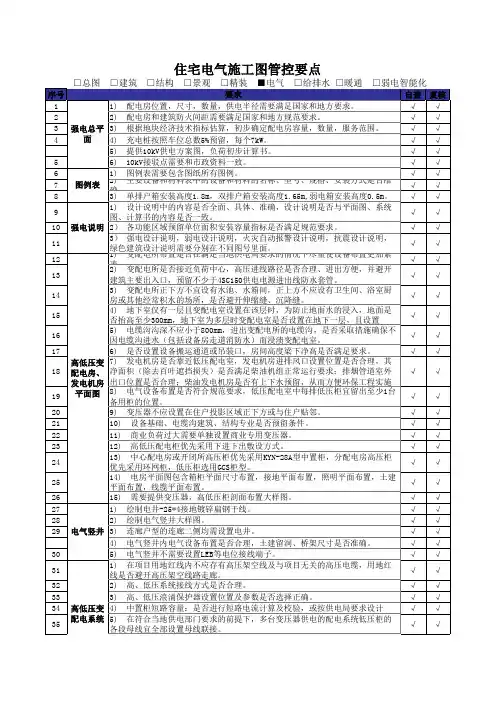

____________项目机电专业设计管控要点(住宅类)
【注】打“*”部分为建筑方案设计院自查项。施工图设计院应对所有项进行自查。
施工图设计技术标书
一、项目实施方案 1工程概况 项目名称：xxxxxxxxxx设计 招标人：xxxxxxxxx 项目地点：xxxxxxxxxxx。 项目概况：xxxxxxxxxxx 2具体实施方案 如果我公司中标，将会自行与方案设计单位联系沟通，根据建设单位已批准的设计方案进行深化施工图设计，并且按照建设单位下发的施工图设计任务书的要求完成设计。同时，积极配合建设单位完成消防报审和施工图的审查工作。 二、设计质量保证措施 在单位领导下，建立高效的设计项目组，并确立项目负责人，对该项目的设计全过程行使组织管理职责。提高设计质量，从每个设计人员做起，加强自校，层层把关，各司其职，各负其责。设计质量实行全面控制，按质量优劣兑现奖惩。 1设计人： 1.1设计人职责： 设计人对承担的设计项目的质量和进度负责。设计人员应熟悉掌握相关规范和制图标准，掌握各种国家、地方设计规范和规程，正确运用，准确表达。设计中的尺寸、标高、图例标注和计算数据要准确，设计说明要全面完整，保证制图的质量，提高制图的效率，做到图面清晰、简明，符合设计、施工、存档的要求，对所提交的设计成果负责。 1.2 设计人对工程设计的质量保证措施： 在各专业的施工图设计的过程中，应征求专业设计负责人、项目负责人、总工程师的意见，及时得到指导。正确选用标准、计算公式、设计参数和套用图纸。精心设计、努力创新、创优；采用
新技术、新材料、新工艺，确保工程设计安全可靠。图面布局合理紧凑、整洁，比例适当，尺寸、数字、符号符合制图标准。搞好与有关专业之间的协调配合，认真吸取有关负责人的意见和建议，对存在的问题及时修改修正。对重大技术质量问题或结论与有关责任人有异议时，设计人应向专业设计负责人或项目负责人、总工程师提出复议，最终有总工程师裁定，裁定后设计人必须按裁定意见执行。完成的成果应认真自校，及时向校对人、审核人提供完整的图纸，计算书和相应的资料。对设计成品质量和进度负直接责任，签署有关设计文件。按时或提前完成设计任务，认真进行本项目的资料归档工作。 2校对人： 校对人员进行设计校对时，对校对的设计内容的质量负责。熟悉设计基础资料和设计原则，须对图纸、计算书、设计说明、设计变更进行规范性、技术性、准确性校核，校核数据、系数、参数、计算公式、选用的电算程序是否符合既定的设计原则和技术标准，详细校对计算结果是否正确，与图纸是否一致。校对人发现设计文件有错误后，应与设计人充分讨论协商处理。意见不一致时，提请上一级技术负责人决定。认真填写设计校核记录，对校核结果负责。 3审核人 3.1审核人职责： 审核人员结合校对意见对设计图纸进行审核，认真填写审核记录，对审核结果负责，审核人不见校对记录单，不得接收图纸审核。 3.2审核人对工程设计的质量保证措施： 审核人将从是否合理、先进、经济、安全等，采用的技术标准、规范是否恰当；选用的标准图、通用图是否合适；审核设计内容是否齐全、无漏项等几个方面进行审核。审核计算理论、基础数
施工图设计管理暂行条例
施工图设计管理暂行条 例 文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]
1. 目的 规范建设工程施工图设计管理工作，保证设计质量，进度。使工程项目达到“技术先进、经济合理、美观适用”的设计原则和目标。 2. 适用范围 适用于集团所有新建、改建、扩建项目的施工图设计管理工作。 3. 术语和定义 3.1 建设工程施工图设计：根据工程初步设计成果，能完整表现建（构）筑群的布置定位、基地内部和周围环境设施的配置，以及建（构）筑物外型、内部平面空间尺寸、结构体系、构造型式尺寸、水电风动等专业配置，编制完成施工图设计文件的活动。 3.2 施工图设计工作计划：根据项目综合开发计划，对施工图设计阶段的有关工作进行合理安排，以图表、文字形式制定形成的本阶段各项工作时间/时段计划的指导性文件。 3.3 施工图设计任务书：业主向设计单位下达的施工图设计阶段有关各专业的设计技术要求（如出图内容、深度、数量，现场服务等）、进度和建设成本控制要求的书面文件。 4. 职责 4.1 研发设计中心 主要负责本阶段的设计管理工作。根据工程建设要求和项目综合开发计划，负责编制制定设计进度计划；编制制定设计任务书；参与设计招投标工作；组织施工图内部评审工作；配合成本控制与核算；全程监控工程施工图设计的质量
与进度；配合区域公司进行施工图报建工作。负责经济技术指标、建筑平面与立面设计、建筑节点详图设计与方案设计的相符情况等进行审核。 4.2 区域公司 收集并提供工程施工图设计所需现场资料；提供当地材料及设备的供应情况；配合设计招投标工作；配合并参与研发设计中心进行有关设计管理工作；负责施工图审查；对施工技术标准与方案设计的相符情况等进行审核；负责施工图设计征询与报批工作。 4.3 成本管理中心 根据工程建设要求，制定各分部分项工程预算及责任成本目标，及时与批准的目标成本作比较；参与施工图内部审图工作，在工程施工图设计期间负责成本控制与核算。根据工程建设要求，负责施工图设计招投标工作；参与施工图内部评审工作；确定主要设备材料供应商，进行甲供集中采购设备询价、招标采购与合约管理。 4.4 企划营销中心 参与施工图内部审图工作，审核施工图设计与营销目标、要求的相符情况。 5. 工作内容 5.1 收集工程建设施工图设计的有关设计资料及要求 研发设计中心根据工程建设要求，在施工图设计前期收集有关资料和要求。包括： 初步设计成果（内部评审通过）； 企划营销中心提供的拟开发产品具体营销要求；
施工图设计技术标书
施工图设计技术标 书
一、项目实施方案 1工程概况 项目名称：xxxxxxxxxx设计 招标人：xxxxxxxxx 项目地点：xxxxxxxxxxx。 项目概况：xxxxxxxxxxx 2具体实施方案 如果我公司中标，将会自行与方案设计单位联系沟通，根据建设单位已批准的设计方案进行深化施工图设计，而且按照建设单位下发的施工图设计任务书的要求完成设计。同时，积极配合建设单位完成消防报审和施工图的审查工作。 二、设计质量保证措施 在单位领导下，建立高效的设计项目组，并确立项目负责人，对该项目的设计全过程行使组织管理职责。提高设计质量，从每个设计人员做起，加强自校，层层把关，各司其职，各负其责。设计质量实行全面控制，按质量优劣兑现奖惩。 1设计人： 1.1设计人职责： 设计人对承担的设计项目的质量和进度负责。设计人员应熟悉掌握相关规范和制图标准，掌握各种国家、地方设计规范和规程，正确运用，准确表示。设计中的尺寸、标高、图例标注和计算数据要准确，设计说明要全面完整，保证制图的质量，提高制图的效率，做到图面
清晰、简明，符合设计、施工、存档的要求，对所提交的设计成果负责。 1.2 设计人对工程设计的质量保证措施： 在各专业的施工图设计的过程中，应征求专业设计负责人、项目负责人、总工程师的意见，及时得到指导。正确选用标准、计算公式、设计参数和套用图纸。精心设计、努力创新、创优；采用新技术、新材料、新工艺，确保工程设计安全可靠。图面布局合理紧凑、整洁，比例适当，尺寸、数字、符号符合制图标准。搞好与有关专业之间的协调配合，认真吸取有关负责人的意见和建议，对存在的问题及时修改修正。对重大技术质量问题或结论与有关责任人有异议时，设计人应向专业设计负责人或项目负责人、总工程师提出复议，最终有总工程师裁定，裁定后设计人必须按裁定意见执行。完成的成果应认真自校，及时向校对人、审核人提供完整的图纸，计算书和相应的资料。对设计成品质量和进度负直接责任，签署有关设计文件。按时或提前完成设计任务，认真进行本项目的资料归档工作。 2校对人： 校对人员进行设计校对时，对校正确设计内容的质量负责。熟悉设计基础资料和设计原则，须对图纸、计算书、设计说明、设计变更进行规范性、技术性、准确性校核，校核数据、系数、参数、计算公式、选用的电算程序是否符合既定的设计原则和技术标准，详细校对计算结果是否正确，与图纸是否一致。校对人发现设计文件有错误后，应与设计人充分讨论协商处理。意见不一致时，提请上一级技术负责人
房地产开发施工图设计流程
初步设计、施工图设计管理办法 1 目的 为了确保设计公司提供的项目初步设计、施工图设计文件，形成层层把关、严谨科学的施工图纸质量控制制度，满足投资、质量、进度的要求。 2 适用范围 适用于本公司项目初步设计、施工图设计过程中对设计公司的管理。 3 职责 3.1 工程管理部：根据项目总体进度计划，编制设计计划；按计划控制设计过程。 3.2 相关部门：参与过程中的协助工作。 4 工作程序 4.1 成立设计项目管理小组 4.1.1工程管理部指定设计管理经理，填写“设计管理通知书”，发放给设计管理经理。 4.1.2 设计管理经理选定各专业工程师。
4.2 初步设计阶段 4.2.1设计管理经理应编制“设计管理计划书”（初步设计阶段） 4.2.2 设计管理经理组织规划设计部、工程管理部、项目公司对“设计管理计划书”（初步设计阶段）进行评审会签，然后按“设计管理计划书”的要求展开设计工作。 4.2.3设计公司提供的设计文件的深度应符合“设计文件编制深度要求”。 4.2.4设计文件在设计过程由专业工程师负责按“设计校审大纲”进行审查。跨专业设计评审时，由设计管理经理召集专业工程师相关设计人员进行评审，并形成评审纪要。 4.2.5 4.2.6 4.2.7 4.3 施工图设计阶段 4.3.1设计管理经理应编制“设计管理计划书”（施工图设计阶段） 4.3.2设计管理经理组织规划设计部、工程管理部、项目公司对“设计管理计划书”（施工图设计阶段）进行评审会签，然后按设计计划书的要求展开设计工作。 4.3.3设计公司提供的设计文件的深度应符合“设计文件编制深度要求”。 4.3.4设计文件在设计过程由专业工程师负责按“设计校审大纲”进行审查。跨专业设计评审时，由设计管理经理召集专业工程师相关设计人员进行评审，并形成评审纪要。 4.3.5在施工图设计过程中，设计管理经理安排施工图审查单位与设计院沟通、咨询审图的重点和要点工作，对重要设计原则进行确认，以保证施工图审图工作顺利实施。 4.3.6设计院提交施工图纸后，施工图审查单位开展审图工作，同时设计项目管理小组开始对施工图纸进行初审。 4.3.7设计管理经理组织设计院召开设计协调会，要求设计院根据施工图审查单位意见及设计项目管理小组施工图纸初审意见，调整施工图。 4.3.8设计管理经理督促深化图纸，落实施工图审查意见，进一步完善施工图设计，并取得施工图审查通过证书，完成4套审查盖章的施工图纸，并按规定发放。 4.3.9 4.4设计确认 4.4.1确保设计输出文件符合规范、规定和使用的要求。 4.4.2设计确认活动包括建设单位、审图公司、建筑管理部门来实现。此阶段的设计确认有： a. 扩初设计的审批活动； b. 施工图设计的审批活动。 4.4.3 设计确认情况应记录。 4.5 通常情况下，设计管理设建筑、结构、电气、暖通、给排水、概预算六个专业。 4.6 在设计过程中，各专业应密切配合，设计管理经理及时调整进度计划以控制设计质量、进度。 4.7 对于小型设计项目可不分设计阶段，但必要的评审和确认不可省略。 4.8 设计评审和验证要求见“设计评审和验证管理程序”。 4.9设计变更按“设计变更管理程序”执行。 5 内审 5.1施工图纸一般应在施工图纸审查通过并经设计项目管理小组初审确认后，方可发至项目公司及公司相关部门进行施工图纸内部会审。 5.2不需进行施工图审图公司审查的图纸，须经设计项目管理小组审查，如有必要，设计项目管理小组应通知设计院进行图纸调整或深化。
施工图设计进度与质量保证措施及设计服务承诺
For personal use only in study and research; not for commercial use 施工图设计进度与质量保证措施及设计服务承诺 我院风行“品味.只是.激情.严谨”的精神，不断建立和晚上各项管理规定和制度，集多年设计经验，形成了以工程设计质量为中心的质量保证体系，对设计各个工序进行严格质量控制，确保工程设计质量，为用户提供满意的服务。我院将严格执行国家有关法律法规提供设计文件，并对其质量负责；技术方案进行多方案比较，选择最佳方案.最佳设备，严格执行各项技术经济指标，并对其经济合理性负责。 一.设计质量保障措施 1.合理配置人力资源 本项目将由院长亲自负责，由经验丰富的建筑师，结构师全面负责的工程设计和技术服务工作，严格校审制度，严把图纸质量，保证图纸可以知道工程施工。 我单位承诺对本项目提供全方位的优质服务，具体措施如下： 2.设计质量保证体系 本公司为本工程项目组成工程组，并严格校审制度，严把图纸质量，保证图纸可以指导工程施工，具体措施如下： （1）会同方案设计方.我院建筑.结构.水电暖通的工程师进行方案设计的定案工作，为进入下一步的施工图设计做好技术准备工作。 （2）在项目实施的各个设计阶段，明确各阶段的设计质量和设计周期，控制各阶段的设计造价，杉树项目概况.建设要求，明确设计依据，提供个专业的设 计原则和设计控制进度，报总工程审批。 （3）根据所编制的设计进度，明确质量策划的内容，若有特殊质量要求，制定专项质量控制计划。 （4）依据所批准的设计进度开展具体的设计作业，在设计作业中，重视设计过程工序管理和设计接口控制，做好个专业之间的设计组织协调工作，严格控制 互提资料质量，做到成品校审会签齐全，切实避免专业间的”错.漏.碰.缺“。 （5）各级设计岗位人员具备资质和技能，明确各自的职责，采用个专业间相互会签制度，保证设计质量得到有效的控制。 （6）通过设计校核和验证，及时解决设计过程中出现质量问题，设计文件提交后发现质量问题，及时修改或返工，并采取相应的纠正和防御措施，对各项措 施进行效果验证。 （7）各专业尽享多方案技术经济比较，选择最优方案，最佳设备，总结以往同类工程中成熟的经验，做到精心设计，质量第一。 （8）尊重业主，充分与业主交换意见，根据业主要求和项目建设具体条件提出多方案比较供业主选择和决策。 二.设计进度保障措施 1.高水平的项目设计队伍，项目总设计师.个专业设计负责人在保证设计质量的同时. 确保业主要求的项目设计工期。 2.丰富的工程设计禁言，规范的管理制度先进的绘图手段是工程设计工期保证的基本 要素。我院广泛应用CAD计算机绘图，建立了院内计算机网络系统。各专业均使用了大量的专业基础图库及计算机辅助设计软件，广泛营运与工程设计中，大幅度提高工作效率，为确保设计工期提供了坚强的后盾。 3.提供图纸日期的要求，制定各个设计专业的进度计划，编制项目网络进度图、 4.项目对各专业设计的进度安排，由项目负责人监控相关专业设计组严格执行，并按
施工图设计进度与质量保证措施及设计服务承诺
施工图设计进度与质量保证措施及设计服务承诺 我院风行“品味.只是.激情.严谨”的精神，不断建立和晚上各项管理规定和制度，集多年设计经验，形成了以工程设计质量为中心的质量保证体系，对设计各个工序进行严格质量控制，确保工程设计质量，为用户提供满意的服务。我院将严格执行国家有关法律法规提供设计文件，并对其质量负责；技术方案进行多方案比较，选择最佳方案.最佳设备，严格执行各项技术经济指标，并对其经济合理性负责。 一.设计质量保障措施 1.合理配置人力资源 本项目将由院长亲自负责，由经验丰富的建筑师，结构师全面负责的工程设计和技 术服务工作，严格校审制度，严把图纸质量，保证图纸可以知道工程施工。 我单位承诺对本项目提供全方位的优质服务，具体措施如下： 2.设计质量保证体系 本公司为本工程项目组成工程组，并严格校审制度，严把图纸质量，保证图纸可以 指导工程施工，具体措施如下： （1）会同方案设计方.我院建筑.结构.水电暖通的工程师进行方案设计的定案工作，为进入下一步的施工图设计做好技术准备工作。 （2）在项目实施的各个设计阶段，明确各阶段的设计质量和设计周期，控制各阶段的设计造价，杉树项目概况.建设要求，明确设计依据，提供个专业的设 计原则和设计控制进度，报总工程审批。 （3）根据所编制的设计进度，明确质量策划的内容，若有特殊质量要求，制定专项质量控制计划。 （4）依据所批准的设计进度开展具体的设计作业，在设计作业中，重视设计过程工序管理和设计接口控制，做好个专业之间的设计组织协调工作，严格控制 互提资料质量，做到成品校审会签齐全，切实避免专业间的”错.漏.碰.缺“。 （5）各级设计岗位人员具备资质和技能，明确各自的职责，采用个专业间相互会签制度，保证设计质量得到有效的控制。 （6）通过设计校核和验证，及时解决设计过程中出现质量问题，设计文件提交后发现质量问题，及时修改或返工，并采取相应的纠正和防御措施，对各项措 施进行效果验证。 （7）各专业尽享多方案技术经济比较，选择最优方案，最佳设备，总结以往同类工程中成熟的经验，做到精心设计，质量第一。 （8）尊重业主，充分与业主交换意见，根据业主要求和项目建设具体条件提出多方案比较供业主选择和决策。 二.设计进度保障措施 1.高水平的项目设计队伍，项目总设计师.个专业设计负责人在保证设计质量的同时. 确保业主要求的项目设计工期。 2.丰富的工程设计禁言，规范的管理制度先进的绘图手段是工程设计工期保证的基本 要素。我院广泛应用CAD计算机绘图，建立了院内计算机网络系统。各专业均使用了大量的专业基础图库及计算机辅助设计软件，广泛营运与工程设计中，大幅度提 高工作效率，为确保设计工期提供了坚强的后盾。 3.提供图纸日期的要求，制定各个设计专业的进度计划，编制项目网络进度图、 4.项目对各专业设计的进度安排，由项目负责人监控相关专业设计组严格执行，并按 时互相提供经审核后的相关资料。负责人定期为设计进度监控，分析产生的偏差原 因，提出进度修订计划，使进度始终在计划的控制之内。
施工图设计的质量控制
施工图设计的质量控制 一、施工图设计内容、要求及建设单位工作 一编制施工图设计的目的 指导建筑安装的施工设备、构配件、材料的采购和非标准 设备的加工制造并明确建设工程的合理使用年限。 二施工图设计的内容 施工图设计是在初步设计、技术设计和方案设计的基础上进 行详细、具体的设计把工程和设备各构成部分尺寸、布置和主 要施工做法等绘制出正确、完整和详细的建筑安装详图并配 以必要的详细文字说明其主要内容如下 、全项目性文件 设计总说明总平面布置及说明各专业全项目的说明及室外 管线图工程总概算。 、各建筑物构筑物的设计文件 建筑、结构、水暖、电器、卫生、等专业图纸及说明以及公 用设施、工艺设计和设备安装非标准设计的构造详图、单项工 程预算等。 三施工图设计的深度要求 (1)能据以编制施工图预算。 (2)能据以安排材料、设备订货和非标准设备的制作。 (3)能据以进行施工和安装。 (4)能据以进行工程验收。 四施工图设计阶段工作求 1、督促并控制设计单位按照委托设计合同约定的日期保质、 保量、准时交付施工图及概预算文件。 2、对设计过程进行跟踪控制必要时对单位工程施工图进行中间验收并提出评估报告其主要检查内容为 设计标准及主要技术参数是否合理 是否满足使用功能要求 地基处理与基础形式的选择 结构选型及抗震设防体系 建筑防火、安全疏散、环境保护及卫生要求 特殊的要求如工艺流程、人防、暖通、防腐蚀、防微振、 防辐射、恒温、恒湿、防磁、防电波等 其他需要专门审查的内容。 3、审核设计单位交付的施工图及概预算文件并提出评审验收报 告 4、根据国家有关法规的规定将施工图报送当地政府建设主管部 门指定的机构进行审查并根据审查意见对施工图进行修正 5、编写工作总结报告资料整理归档。
施工图设计变更管理办法.doc
施工图设计变更管理办法 文件编号：GCGL第006号 第1条为加强工程设计变更的管理工作，使之程序化、规范化，结合公司实际情况，制定本办法。 第2条工程管理部负责施工图设计变更的管理工作。 第3条设计变更分类： 1、一般变更：是指不涉及建筑外观、建筑功能布局、装饰装修方案、景观设计方 案、结构型式、给排水方案、暖通方案、电气方案、智能化方案，对质量和工 期不产生影响，引起的费用增减在5万元以下的设计变更。 2、重要变更：是指不涉及建筑外观、建筑功能布局、结构型式、给排水方案、暖 通方案、电气方案、智能化方案，对质量和工期影响较小的变更设计，引起的 工程费用增减在5万元以上10万元以下的设计变更。 3、重大变更：是指涉及到建筑外观、建筑功能布局、装饰装修方案、景观设计方 案、结构型式、给排水方案、暖通方案、电气方案、智能化方案的变更，对工 程质量、造价和建设周期有明显影响的，引起的工程费用增减在10万元以上的 设计变更。 第4条设计变更控制程序： 1、公司内部的有关工程技术人员对施工图纸均可提出合理化建议至工程管理部要 求设计变更，工程管理部填写《设计变更签呈》（GCGL-表21），工程管理部进行复 核，按程序报批。 2、监理公司、施工单位同样可提出合理化建议至工程管理部要求设计变更，工程 管理部进行审核，填写《设计变更签呈》（GCGL-表21），按程序报批。 3、变更要求被批准的，设计变更均由工程管理部拟订《设计变更通知单》（GCGL-表 22），并提交设计单位审核签章同意。《设计变更通知单》（GCGL-表22）在下发之前 工程管理部要填写《设计变更通知单审批表》（GCGL-表24），按规定程序报批。《设 计变更通知单》（GCGL-表22）一式六份，其中工程管理部一份、工程审算部一份、 营销策划部部一份、监理公司一份、施工单位一份，并在行政管理部存档备案。 4、一般变更须在3日内完成。 5、重要变更须在一周内完成。 6、重大变更，由工程管理部根据方案调整情况提出，由总经理批准。该类变更一 般应在提出后一月内完成。 7、营销策划部根据市场销售情况要求对已施工房屋进行变更设计的，由营销策划 部提出申请，填写《设计变更签呈》（GCGL-表21），按程序报批，由工程管理部拟
施工图设计规范
园林景观制图规范 一、总则 1、工作目标 1.1规范化--有效提高设计的工作质量； 1.2标准化--提高设计的工作效率； 1.3网络化--便于网络上规范化管理和成果的共享。 2、工作范围 本标准是依据“建筑CAD制图的统一规则”、“总图制图标准”，适用于景观工程及相关领域中的CAD制图。 3、工作风格 本标准为形成公司CAD绘图表达的风格的统一。CAD制图的表达应清晰、完整、统一。 二、制图 1、制图规范 工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。 2、图纸目录 各个专业图纸目录参照下列顺序编制： 封面 图纸目录 景观专业：景观设计说明；总图；竖向图；放线图；索引图；分区图；节点详图；铺装详图。 电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。 给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。 绿化专业：绿化设计说明；苗木材料表；总图；乔木种植图；灌木种植图；地被种植图； 3、图纸深度 工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。 4、图纸字体 除投标及其特殊情况外，均应采取Windows字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。同一图形文件内字型数目不要超过四种。 5、图纸版本及修改标记
5.1图纸版本 5.1.1施工图版本号 第一次出图版本号为0 第二次修改图版本号为1 第三次修改图版本号为2 5.1.2方案图或报批图等非施工用图版本号 第一次图版本号为A 第二次图版本号为B 第三次图版本号为C 5.1.3档案号： 档案编号为：年+ 月+室+第几套施工图 例： 5.2图面修改标记 图纸修改可以以版本号区分，每次修改必须在修改处做出标记，并注明版本号。 简单或单一修改尽量使用变更通知单。 6、图纸幅面 6.1图纸图幅采用A0、A1、A2、A3四种标准，以A1、A2图纸为主。 图纸尺寸规格表2 图纸种类图纸宽度（mm）图纸高度(mm) 备注 A0 1189 841 A1 841 594 A2 594 420 A3 420 297 A4 297 210 （主要用于目录、变更、修改等）6.2一个专业所用的图纸，不宜多于两种幅面(目录及表格所用A4幅面除外)。 6.3图纸比例 常用比例1:1,1:2;1:5,1:10,1:20,1:50,1:100,1:200,1:500,1:1000 可用比例1:3,1:15,1:25;1:30,1:150,1:250,1:300,1:1500 7、图层及文件交换格式 见CAD图层
扩初及施工图设计管理流程
扩初及施工图设计管理流程 编制日期 审核日期 会签日期 日期 批准
一、流程图示
二、工作指引 2.1初步阶段设计资料准备 在建筑方案设计评审通过后，设计管理部主导完成建筑初步设计，负责收集相关资料及初步设计前的准备工作、各部门配合，主要包括： 1)成本控制部：下达指导性目标成本及初设限额指标（下属公司成本控制部配合）； 2)工程管理部：提供市政咨询方案和市政专业相关条件（容量、接口、路由），委托完成《地质 勘探（详勘）报告》； 3)营销部：征询物业公司意见，提供物业系统设备建议。 4)前期部：提交各政府主管部门对方案设计审批意见，包括消防、人防、交通等在的专业审查 意见；提供市政咨询方案和市政专业相关条件（容量、接口、路由）； 2.2《初步设计任务书》编制和设计单位选定 1）设计管理部根据以上资料编制《初步设计任务书》，经主管上级审核后，发送营销部、工程管理部、成本控制部进行会签。 2）设计管理部依据《设计供方选定管理流程》确定扩初设计单位。 2.3扩初设计与评审 1）设计单位按任务书及合同要求进行初步设计，设计期间由设计管理部组织相关管理人员、前期部、工程管理部、成本控制部、营销部进行设计交流，或针对某项技术方案进行专题分析，必要时可邀请集团相关专业人员参与，及时把握设计单位的设计思路与公司意图保持一致，并填写《设计信息交流表》发至设计单位。 3）设计单位按要求提交设计成果后，设计管理部经过部评审通过后组织评审会，设计单位设计团队、外部顾问专家、公司管理人员、前期部、工程管理部、成本控制部、营销部参加设计评审； 评审会主要由设计单位的设计负责人介绍设计方案，并对评审人员的相关疑问做出阐释；参与评审过程中不同意见由相关人员做好记录，会议记录应发送参与部门。 4）设计管理部督促设计单位根据评审会意见修订初步设计成果，修订后的方案由设计管理部主管上级决定是否再次组织讨论，直至总裁审批。 6）建筑初设/扩初方案评审通过后，下属公司组织施工图设计、工程部品深化等工作；前期部负责初设报审、消防/人防/园林/交通等报批。 7）此阶段集团相关中心工作：设计管理部对设计任务书及初设成果具有备案及要点抽查的权限； 成本控制部组织咨询单位进行成本概算，按照《项目成本管理流程》规定，有权对异常情况向公司领导汇报，经公司领导确认，可发出成本预警并要求下属公司整改。 2.4设计资料准备 设计管理部在初步扩初设计完成，进入施工图设计准备阶段，设计管理部负责收集相关资料及施工图设计前的准备工作、各部门配合，主要包括：
方案设计施工图设计合同
编号：建设工程设计合同 工程名称： 工程地点： 合同编号：JY （由设计人编填） 设计证书等级： 委托方： 设计方： 签订日期：二○一年月日
XXXXXX 项目设计合同 发包人（委托方）： (以下简称甲方) 承包人（设计方）：（以下简称乙方） 甲方委托乙方承担[XXXXXX]项目工程设计工作。双方本着自愿、平等、互利的原则，经过充分友好协商，一致同意签订本合同，并共同履行。 第一条本合同依据下列法律法规文件签订： 1.1《中华人民共和国合同法》《中华人民共和国建筑法》《建设工程勘察设计市 场管理规定》； 1.2国家及地方有关建设工程勘察设计管理法规和规章； 1.3规划项目批准文件； 1.4其他： 第二条设计依据 2.1《XXXXXX项目规划设计任务书》 2.2甲方提交的基础资料 2.3乙方采用的主要技术标准是：国家有关建筑工程设计技术标准、规范、规定。 第三条合同文件的优先次序 构成本合同的文件可视为是能互相说明的，如果合同文件存在歧义或不一致，则根据如下优先次序进行使用和解释： 3.1合同书及补充协议 3.2甲方要求及《XXXXXX项目规划设计任务书》 3.3合同规定的其它有效附件。 第四条本项目规模及设计内容：
4.1工程规模 总占地面积约万㎡，容积率约，总建筑面积约万㎡（其中地上建筑面积万㎡，地下建筑面积暂计万㎡）。 建筑类型：排屋、高层住宅及配套设施。 4.2设计内容： 4.2.1方案设计； 4.2.2施工图设计。 注：如需进行弱电、智能化设计、煤气设计、管线综合设计、景观设计、室内装修设计及装修设计配合等非常规设计，另行签订专项设计合同。 第五条设计时间要求： 5.1 年月日前完成现场踏勘，双方就设计理念、产品定位、市场定位、开发要求等与设计有关问题进行探讨与沟通； 5.2合同签订且乙方收到甲方定金后个工作日完成方案初步构思； 5.3方案初步构思经甲方书面确认后个工作日完成报批用方案设计； 5.4设计方案审批通过并接到委托方书面通知（下一期工作任务书）后个工作日完成施工图； 5.5为了提高工作效率，双方共同就上述时间的每个阶段可商定编制更具体的工作计划进度表，经双方确认后形成书面文书，该具体的书面工作计划进度表可作为合同的补充条款，与本合同具有同等的法律效力；以上工作时间不包括甲方确认阶段设计成果的时间。 5.6审批过程中的修改时间另行商定。 5.7在以上设计过程中乙方承诺来甲方公司所在地与甲方进行汇报研讨次数原则上不超过十二次。确因工作需要，应甲方要求，乙方超过十二次的差旅费用由甲方承担。每次工作会议由甲方于会议前五日内书面通知乙方会议时间、地点和内容，乙方据该通知作会议准备。
暖通专业施工图审查内容及质量控制要求
住宅工程设计中暖通空调专业质量控制要求
八中 央 空 调 系 统 1、GBJ19-87 “采暖通风与 空气调节设计 规范” 2、 GB50176“民 用建筑热工设 计规范”。 3、JGJ26－ 86“民用建筑 节能设计标 准”。 1、 能 耗 高 2、 无 法 计 量 3、 室 内 正 压 大 打 不 开 门 4、 冬 季 室 内 干 燥 5、 控 制 管 理 复 杂 6、 噪 声 高 7、 空 气 质 量 差 1、空气处理机及整体式空调器的新风量应可调 节，新风进口面积应能满足过渡季节增加直至 全新风的运行要求。 2、空调系统应考虑空气量的平衡，室内正压不 应超过50Pa。 3、高级民用建筑当采用空气系统时，应有空 气加湿措施。 4、当建筑空调系统供水高度在150m以下时， 可采用“一泵到顶”的供水方式，但冷水机组 设在泵的吸入口，以减少主机的工作压力。 5、大型中央空调宜采用一、二次泵系统，二次 泵应采用变流量供水方式。 6、冷却水系统的冷却泵宜采用变频调速泵。 7、高层建筑群和小区可在经济比较的可行性分 析后考虑采用区域空调系统。 8、系统设计时应根据要求在分支环上增装能量 表。 9、空调系统的冷水管宜采用64K玻璃棉或其它 隔热性能良好的材料保温，其厚度需采用经济 厚度进行计算，并经不结露重新验算后确定。 10、空调设备宜选用低噪声、高效率、环保型 产品。 11、冷水机组、水泵应做隔振地面和隔振台座。 对周围环境有噪声影响的机房应采取吸音及隔 声措施。 12、末端采用的风机盘管、冷量宜按中档负荷 能力选用。 13、冷水、冷却水循环系统根据水质条件分别 设计相应的水质处理装置。
施工图设计深度管理
第一条施工图的设计深度要求 施工图的设计深度应满足以下要求： 1、能根据设计文件编制施工图预算。 2、能根据设计文件安排材料、设备订货及非标准材料的加工。 3、能根据设计文件进行工程施工。 4、能根据设计文件进行工程验收。 第二条施工图设计说明的内容 1、设计依据及设计要求：应注明采用的设计规范、设计标准及其它设计依据。 2、设计范围：应说明红线范围内设计内容。 3、标高及单位：应说明图纸文件中采用的标注单位，坐标采用的为相对坐还是绝对坐标；如为相对坐标，须说明采用的依据。 4、材料选择及要求：应说明对各部分材料的材质要求及建议。包括：铺装材料、饰面材料、木材、钢材、防水排水材料及种植土等。 5、施工要求：强调需注意工种配合及对气候有要求的施工部分。 6、用地指标：应包含：总设计面积、绿地面积、道路面积、铺地面积等。 第三条总图专业设计深度 1、总图专业图纸应包括：景观总平面图、分区平面图、铺装与索引总图、竖向总图、放线总图等。 2、景观总平面图 （1）景观总平面图应包括的内容： A、标示用地红线。（用粗虚线表示） B、标示建筑物的编号，建筑物、构筑物、人防出入口、车库出入口、围墙等位置。（建筑物及构筑物在总平面图中采用轮廓线表示，采用粗实线） C、标示主道路、园路、广场、小品、绿化、停车场位置和名称。当有地下车库时，地下车库位置用中粗虚线表示出来。 D、标示指北针，图名及绘图比例。 E、以图例方式表示全园性设施。 （2）对于面积较大、内容较复杂的总平面图，通常需要分图绘制。分图原则是分割开的区域其放线、竖向等相对独立、完整。分图线向外扩1~5米为裁图线（外扩尺寸以完整表达为原则，但一个工程项目中应统一）。 3、铺装及索引总图 （1）铺装及索引总图应包括的内容 A、标示铺装分格示意。 B、标示道路、园路铺装的材质及颜色。
建筑工程方案设计和施工图设计
方案设计、初步设计、施工图设计(1)
方案设计 2.1 一般要求 2.1.1 方案设计文件 1 设计说明书，包括各专业设计说明以及投资估算等内容； 2 总平面图以及建筑设计图纸 3 设计委托或设计合同中规定的透视图、鸟瞰图、模型等。 2.1.2 方案设计文件的编排顺序 1 封面：写明项目名称、编制单位、编制年月； 2 扉页：写明编制单位法定代表人、技术总负责人、项目总负责人的姓名，并经上述人员 签署或授权盖章； 3 设计文件目录； 4 设计说明书； 5 设计图纸。 注：投标方案按标书要求密封或隐盖编制单位和扉页。 2.2 设计说明书 2.2.1 设计依据、设计要求及主要技术经济指标 1 列出与工程设计有关的依据性文件的名称和文号，如选址及环境评价报告、地形图，项 目的可行性研究报告，政府有关主管部门对立项报告的批文、设计任务书或协议书等。
b5E2RGbCAP
2 设计所采用的主要法规和标准。 3 设计基础资料，如气象、地形地貌、水文地质、地震、区域位置等。4 简述建设方和政 府有关主管部门对项目设计的要求，如对总平面布置、建筑立面造型等。当城市规划对建筑高 度有限制时，应说明建筑、构筑物的控制高度（包括最高和最低高度限值） 。p1EanqFDPw 5 委托设计的内容和范围，包括功能项目和设备设施的配套情况。 6 工程规模（如总建筑面积、总投资、容纳人数等）和设计标准（包括工程等级、结构的 设计使用年限、耐火等级、装修标准等） 。DXDiTa9E3d 7 列出主要技术经济指标，如总用地面积、总建筑面积及各分项建筑面积（还要分别列出 地上部分和地下部分建筑面积） 、建筑基底总面积、绿地总面积、容积率、建筑密度、绿地率、 停车泊位数（分室内、外和地上、地下） ，以及主要建筑或核心建筑的层数、层高和总高度等 项指标。根据不同的建筑功。还应表述能反映工程规模的主要技术经济指标，如住宅的套型、 套数及每套的建筑面积、使用面积，旅馆建筑中的客房数和床位数，医院建筑中的门诊人次和 病床数等指标。当工程项目（如城市居住区规划）另有相应的设计规范或标准时，技术经济指 标还应按其规定执行。RTCrpUDGiT 2.2.2 总平面设计说明 1 概述场地现状特点和周边环境情况，详尽阐述总体方案的构思意图和布局特点，以及在 竖向设计、交通组织、景观绿化、环境保护等方面所采取的具体措施。5PCzVD7HxA 2 关于一次规划、分期建设，以及原有建筑和古树名木保留、利用、改造（改建）方面的 总体设想。 2.2.3 建筑设计说明 建筑方案的设计构思和特点：
1 / 38
施工图设计规范要求
施工图设计规范 1.建筑工程施工质量验收统一标准（GB50300—2001） 2.建筑装饰装修工程质量验收标准（GB50201—2001） 3.住宅装饰装修工程施工规范（GB50327—2001） 4.建筑地面工程质量验收规范（GB50209—2002） 5.钢结构工程施工质量验收规范（GB50205—2001） 6.木结构工程施工质量验收规范（GB50206—2002） 7.地下工程防水技术规范（GB50108—2002） 8.地下防水工程施工质量验收规范（GB50206—2002） 9.建筑工程给排水及采暖工程施工质量验收规范（GB50242—2002） 10.建筑电气工程施工质量验收规范（GB50303—2002） 11.金属与石材幕墙工程技术规范（JGJ133—2001） 12.建筑设计防火规范（GB50016—2006） 13.高层民用建筑设计防火规范（GB50045—95 2005年版） 14.建筑内部装修设计防火规范（GB50222—95 2001年修订版） 15.建筑节能工程施工验收规范（GB50401—2007） 16.工程建设施工企业质量管理规范（GB/T50430—2007） 17.建筑内部装修设计防火规范（GB50222） 18.建筑材料放射性核素限量（GB6566—2001） 19.人造板及其制品中甲醛释放限量（GB18580—2001） 20.溶剂型木器涂料中有害物质限量（GB18581—2001） 21.内墙涂料中有害物质限量（GB18582—2001）
22.胶黏剂中有害物质限量（GB18583—2001） 23.木家具中有害物质限量（GB18584—2001） 24.壁纸中有害物质限量（GB18585—2001） 25.地毯、地毯衬垫及地毯胶黏剂有害物质释放限量（GB18587—2001） 26.聚氯乙烯卷材地板中有害物质限量（GB18586） 27.混凝土外加剂中释放氨的限量（GB18588） 28.室内用水性阻燃剂、防水剂、防腐剂有害物质限量（GB50325）
如何提高建筑施工图设计质量
如何提高建筑施工图设计质量
如何提高建筑施工图设计质量 施工图纸是实施最终成果所不可缺的建设（生产）依据，是依据国家、地方的各项法律、法规及技术标准，通过广大专业设计人员的绘制，且由上级相关部门确认批准的文件。 任何产品、工程的制造、生产都离不开建造依据，而依据就是施工图纸。建筑专业是土木工程中重要的专业之一，其施工图是其他相关专业进行设计的依据，所以重视建筑专业施工图的设计是提高整体工程质量的重要环节。 建筑施工图纸的质量直接影响到其他专业及最终工程的质量好坏，如何提高建设施工图的设计质量是我们必须认真研究的问题。近年来我院施工图的整体水平有所提高，但与国内一流设计单位相比从图纸内容、深度、表现手法等方面还存在一定的差距，当然这与接触各类项目的大小、类型、复杂程度、装饰标准、技术含量的高低有着密切关系，但施工图的基本内涵、实质性内容、主要的表现方式（方法）是没有高低、大小之分的。只要我们把握住施工图的几个重要环节，真正将要实现的东西用最好的形式表现出来，就达到了目的。一、建筑设计说明 任何施工图纸基本上由两类文件组成，即文字和工程实际图纸。文字部分包括设计说明、图表；图纸部分包括平、立、剖面及所有详图大样。 设计说明相当于一个工程（专业）的法律文件，文字内容涵盖了对其工程的所有要求，是指导和规范这项工程建设的纲领性文件。所以重视设计说明的编码是体现施工图质量好坏的首要环节，设计说明
本身也是受着国家法律、法规、工程档次、技术手段、材料、产品的多种因素制约。设计说明就是要准确完整地将一项工程叙述清楚，设计说明的好坏是衡量一个设计单位或个人设计水平的重要标准。 我院制定了统一的专业设计说明，大家可以直接选用其中与某项工程相关的部分。值得注意的是，某些设计人员并没有完全理解设计说明的重要性，在选用中删除或减少了一些内容，理由可能是某项工程简单的缘故，其实“麻雀虽小，五脏俱全”，要充分理解设计说明的重要性和实际内涵，大家要认识到如果忽视遗漏了某些内容，很可能会引起误解，甚至出现官司或索赔也是屡见不鲜的事实。 为提高大家的施工图水平，我院还相继补充了地下车库、人防工程的说明。主要是以实际工程为例，供大家参考。在报建环节我们将翠城等项目的总平面、交通、绿化的图纸作为院出手标准，今后总师办将陆续编制或搜集院内外优秀工程范例网上共享，供设计人员学习选用。 从目前审图中发现一些工程设计说明在选项上出现的问题告知大家： 1.墙体 墙体中对于非承重墙体，选用中一定要注明所配套的图集做法、有关留洞、基础处理、防潮措施、根部处理均要一一交待，不要出现漏洞。 2.地下室防水 有关水位、防水等级、材料要求、特别是有关变形缝、后浇带的要求。此处说明执行《地下防水工程质量验收规范》
方案设计、初步设计、施工图设计等各阶段设计图图纸深度
建筑方案设计图图纸深度 （一）平面图 1．图纸为蓝图，不得使用任何彩色线条或色块； 2．标明图纸要素，如图名、指北针、比例尺、图签等； 3．图纸比例一般为1/100 、1/150 、1/200 、1/300 等（图纸幅面规格不宜超过2种），制图单位为毫米； 4．图纸应清晰、完整反映以下内容： （1）各层面积数据、公建配套部分的面积数据、主要功能部分面积数据；各部分平面功能名称（属公建配套的应注明）； （2）停车库应标明车辆停放位置、停车数量、车道、行车路线、出入口位置及尺寸、转弯半径和坡度；（3）墙、柱、门、窗、楼梯、电梯、阳台、雨篷、台阶、踏步、水池、无障碍设施、烟道、化粪池等；（4）墙体之间的尺寸、柱距尺寸、外轮廓总尺寸； （5）室外地坪设计标高及室内各层楼面标高； （6）首层标注指北针、剖切线、剖切符号； 5．盖有建设单位的印章、具备资质的设计单位的出图章、资质章、报建特许人章和注册建筑师资格章。（二）立面图 1．图纸为蓝图，不得使用任何彩色线条或色块； 2．标明图纸要素，如图名、比例尺、图签等； 3．图纸比例一般为1/100 、1/150 、1/200 、1/300 ，制图单位为毫米；4．图纸应清晰、完整反映以下内容： （1）立面外轮廓、门窗、雨篷、檐口、女儿墙、屋顶、阳台、栏杆、台阶、踏步、外墙装饰； （2）总高度标高（建、构筑物最高点），屋顶女儿墙顶标高，室外地坪标高； 5．盖有建设单位的印章、具备资质的设计单位的出图章、资质章、报建特许人章和注册建筑师资格章。（三）剖面图 1．图纸为蓝图，不得使用任何彩色线条或色块； 2．标明图纸要素，如图名、比例尺、图签等； 2．图纸比例与立面图一致，制图单位为毫米； 3．图纸应清晰、完整反映以下内容：（1）内墙、外墙、柱、内门窗、外门窗、地面、楼板、屋顶、檐口、女儿墙、楼梯、电梯、阳台、踏步、坡道、地下室顶板覆土层厚度等； （2）总高度尺寸及标高、各层高度尺寸及标高、室外地坪标高； 4．盖有建设单位的印章、具备资质的设计单位的出图章、资质章、报建特许人章和注册建筑师资格章。 初步设计文件内容和深度要求： 初步设计文件应由有相应资质的设计单位提供，若为多家设计单位联合设计的，应由总包设计单位负责汇总设计资料。初步设计文件包括说明、资料和图纸等部分。文件须装订成A3 文本图册（大图可折成A3 规格），并加盖建设方、设计方、报建人、注册建筑师、注册结构工程师图章。设计文件上签字、盖章应符合《中华人民共和国注册建筑师条例实施细则》、《中华人民共和国注册结构工程师实施细则》的有关规定。
