电气设备接线规范 初版

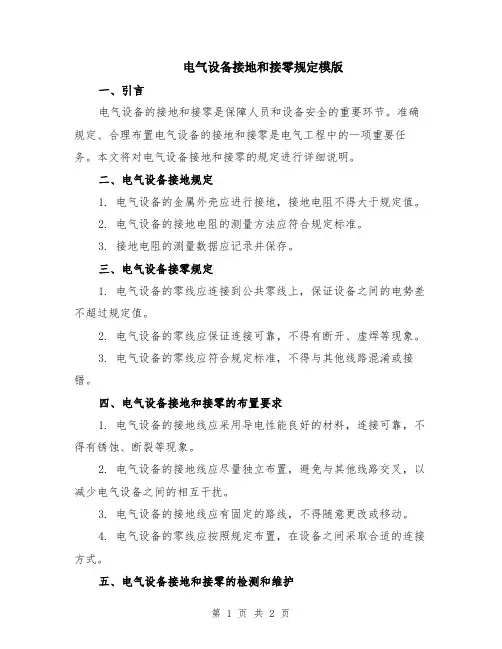

电气设备接地和接零规定模版
电气设备接地和接零规定模版一、引言电气设备的接地和接零是保障人员和设备安全的重要环节。
准确规定、合理布置电气设备的接地和接零是电气工程中的一项重要任务。
本文将对电气设备接地和接零的规定进行详细说明。
二、电气设备接地规定1. 电气设备的金属外壳应进行接地，接地电阻不得大于规定值。
2. 电气设备的接地电阻的测量方法应符合规定标准。
3. 接地电阻的测量数据应记录并保存。
三、电气设备接零规定1. 电气设备的零线应连接到公共零线上，保证设备之间的电势差不超过规定值。
2. 电气设备的零线应保证连接可靠，不得有断开、虚焊等现象。
3. 电气设备的零线应符合规定标准，不得与其他线路混淆或接错。
四、电气设备接地和接零的布置要求1. 电气设备的接地线应采用导电性能良好的材料，连接可靠，不得有锈蚀、断裂等现象。
2. 电气设备的接地线应尽量独立布置，避免与其他线路交叉，以减少电气设备之间的相互干扰。
3. 电气设备的接地线应有固定的路线，不得随意更改或移动。
4. 电气设备的零线应按照规定布置，在设备之间采取合适的连接方式。
五、电气设备接地和接零的检测和维护1. 对新建或改造的电气设备应进行必要的接地和接零检测，保证符合规定要求。
2. 对已投入使用的电气设备应定期进行接地和接零的检测，及时发现和排除问题。
3. 对接地和接零设备的维护应按照规定要求进行，及时修复损坏或老化的设备。
4. 对电气设备的接地和接零进行维护和检测时，应采取相应的安全防护措施，防止发生电击等事故。
六、电气设备接地和接零的应用范围和注意事项1. 本规定适用于各种电气设备的接地和接零。
2. 在特殊环境下，如易爆、易燃、易腐蚀等场所，应采用相应的特殊的接地和接零措施。
3. 在操作和施工过程中，应严格按照规定操作，注意安全，并由经过培训合格的人员进行。
七、结论电气设备接地和接零是保障人员和设备安全的重要环节。
准确规定、合理布置电气设备的接地和接零，对于保障电气工程的正常运行具有重要意义。
电气安装接线规范
电气安装接线规范1.电气接线颜色一定按标准接线颜色履行，线径大小一定知足设施所需用电量。
2.按图正确接线。
电气连结接线坚固、优秀，配线应成排成束地垂直或水平有规律地敷设，要求齐整、雅观、清楚。
横平竖直，有条有理。
导线的长度适合，端头压接坚固，端子压紧。
3.电缆及桥架的敷设应远离锅炉高温部分，如现场条件限制应在高温地区加装保温资料。
4.电缆及桥架的敷设应防止与导热油油管平行或交错，防止导热油渗漏惹起电缆起火事故。
5.柜内和桥架内电缆走线应切合：电源线和控制线尽量分开，平均散布，理顺以防止交错，方向一致。
6.当导线两头分别连结可动与固定部份时，如跨门的连结线，一定采纳多股铜导线，而且要留有足够长度的余量，免得因曲折产生过分张力使导线遇到机械损害，并在邻近端子处要用线夹卡紧固定线束。
7.导线与电气元件间采纳螺栓连结、插接、焊接或压接等，均应坚固靠谱。
凡是多股软线的连结头，一律用冷压接头压接。
螺丝连结时，弯线方向应与螺丝行进的方向一致。
为保证导线不松懈，多股导线不单应端部绞紧，还应加终端附件或搪锡。
采纳压接式终端附件是较好的一种方式。
8.线束敷设一定合理，不得阻碍电器的拆换或维修，不同意导线在两只接线柱中间走线，不得遮盖线路标号和察看孔眼。
9.强、弱电回路不该使用同一根电缆，并应分别成束分开摆列。
10.双障蔽层的电缆，为防止形成感觉电位差，采纳两层障蔽层在同一端相连并予接地。
11.设施中协助电路的连结线，均应在两头套装标号头。
全部标号头应依据接线图所注明的数字或英文字母，将其输入电脑印字机，打印在专用套管上，套管直径应与套装的导线粗细配合。
标号头的长度一般为依据线号长短电脑自行输出，标号头的套装要求数字摆列方向一致。
如是水平套装，数字从左到右，如是垂直套装，数字从上到下。
标号头要求笔迹清楚、正确，一般不得用手写标号头。
使线号有字的一面朝外。
12.如控制箱面板有按钮，指示灯等元件时，须将门上各导线整理好，用扎线带沿箱表面绑扎齐整。
电气接线标准规范
电气接线标准规范1. 引言本文档旨在制定一套电气接线的标准规范，以确保安全可靠的电气连接，并提高操作的一致性和效率。
2. 基本要求- 电气接线应符合相关安全法规和标准要求，并获得相关许可和认证。
- 接线人员应具备相关的技术培训和证书，并严格按照规范操作。
- 所使用的电线、插头、配件等应符合国家标准，并经过质量检测。
3. 接线程序1. 在进行任何电气接线之前，务必切断电源，并确保工作区域的安全。
2. 根据实际需要选择适当的电线规格和类型，确保电流负载和电压要求的匹配。
3. 使用绝缘工具剥离电线端部的绝缘层，不应剥离过多或过少。
4. 检查电线的质量，并对裸露的导线进行编织或焊接处理。
5. 使用合适的连接器或终端块将电线连接到相应设备或电源。
6. 在接线完成后，进行有效的绝缘和封装，以防止漏电和机械损坏。
7. 连接完成后，进行必要的测试和检查，确保接线的正确性和可靠性。
4. 安全措施- 接线人员应遵守相关的安全操作规程，佩戴必要的安全防护设备。
- 在进行高压电气接线时，需使用绝缘手套和绝缘材料进行保护。
- 确保接线过程中整洁有序，预防电线短路和触电的风险。
- 在操作环境中设置明显的警示标识，提醒他人避免接近或触碰电气接线。
5. 维护和检修- 定期检查和维护电气接线，确保其正常运行和安全性。
- 出现异常情况时，需要及时采取措施修复或更换受损的电线和配件。
- 在进行维护和检修时，务必切断电源，并按照相关程序操作。
6. 结论本文档所制定的电气接线标准规范将有助于提升电气接线工作的安全性和效率，并为电气设备的正常运行提供保障。
接线人员应严格按照规范操作，并定期进行检查和维护，以确保电气接线的可靠性和稳定性。

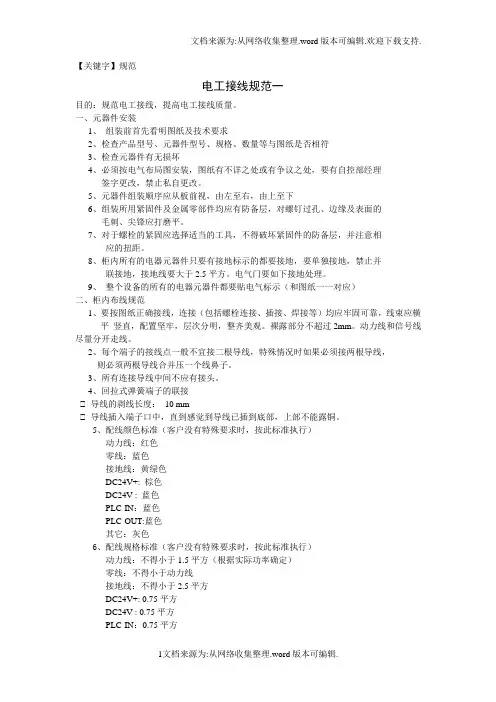

【规范】电气接线规范一
【关键字】规范电工接线规范一目的：规范电工接线，提高电工接线质量。
一、元器件安装1、组装前首先看明图纸及技术要求2、检查产品型号、元器件型号、规格、数量等与图纸是否相符3、检查元器件有无损坏4、必须按电气布局图安装，图纸有不详之处或有争议之处，要有自控部经理签字更改，禁止私自更改。
5、元器件组装顺序应从板前视，由左至右，由上至下6、组装所用紧固件及金属零部件均应有防备层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平。
7、对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防备层，并注意相应的扭距。
8、柜内所有的电器元器件只要有接地标示的都要接地，要单独接地，禁止并联接地，接地线要大于2.5平方。
电气门要如下接地处理。
9、整个设备的所有的电器元器件都要贴电气标示（和图纸一一对应）二、柜内布线规范1、要按图纸正确接线，连接（包括螺栓连接、插接、焊接等）均应牢固可靠，线束应横平竖直，配置坚牢，层次分明，整齐美观。
裸露部分不超过2mm。
动力线和信号线尽量分开走线。
2、每个端子的接线点一般不宜接二根导线，特殊情况时如果必须接两根导线，则必须两根导线合并压一个线鼻子。
3、所有连接导线中间不应有接头。
4、回拉式弹簧端子的联接导线的剥线长度：10 mm导线插入端子口中，直到感觉到导线已插到底部，上部不能露铜。
5、配线颜色标准（客户没有特殊要求时，按此标准执行）动力线：红色零线：蓝色接地线：黄绿色DC24V+: 棕色DC24V-: 蓝色PLC-IN：蓝色PLC-OUT:蓝色其它：灰色6、配线规格标准（客户没有特殊要求时，按此标准执行）动力线：不得小于1.5平方（根据实际功率确定）零线：不得小于动力线接地线：不得小于2.5平方DC24V+: 0.75平方DC24V-: 0.75平方PLC-IN：0.75平方PLC-OUT:0.75平方断膜加热线：采用高温线，不得小于1.5平方。
（根据电流确定）其它：不得小于1平方7、柜内所有的电线都要压线鼻子，要选择合适的线鼻子，一定要用专业工具，禁止违章操作。
电气设备接地和接零规定范本
电气设备接地和接零规定范本电气设备的接地和接零规定是确保电气设备正常运行和使用安全的重要措施。
以下是一个____字的电气设备接地和接零规定范本，可供参考。
第一章总则第一条为了保证电气设备的正常运行，防止电气事故发生，根据国家有关法律法规和标准，制定本规定。
第二条本规定适用于电气设备的接地和接零，包括电源接地、设备接地、接零线的连接等。
第三条接地和接零是电气设备运行的基础，必须严格按照国家有关标准和规范进行设计、施工和维护。
第四条进行电气设备接地和接零工作的企事业单位和个人，应具备相应的电气专业知识和技术能力，并按照本规定要求进行操作。
第二章电源接地第五条电源接地是指将电源的零线与地之间建立良好的导电通路，以确保电源系统的安全可靠。
第六条电源接地的主要要求如下：（一）电源系统的零线应与设备的地线直接连接，三相电源系统应进行三相接地。
（二）电源接地的导线应选用符合国家标准的高导电性、低电阻的铜排。
（三）电源接地导线的连接应牢固可靠，与地之间的接触电阻应小于0.1欧姆。
第七条居民用电源接地应符合以下要求：（一）低压电源系统的零线应与住宅楼地面的接地网连接。
（二）住宅楼地面的接地网应由铜排和电气专用接地装置组成，铜排与地之间的接触电阻应小于0.2欧姆。
（三）住宅楼的接地系统应由专业人员进行设计和施工，并定期进行检测和维护。
第八条工业用电源接地应符合以下要求：（一）工业用电源系统的零线应与工业场所内的接地网连接。
（二）工业场所内的接地网应满足国家标准的要求，与地之间的接触电阻应小于0.1欧姆。
（三）工业场所的接地系统应由专业人员进行设计和施工，并定期进行检测和维护。
第九条其他类型的电源接地应按照国家有关标准和规范进行设计和施工。
第三章设备接地第十条设备接地是指将设备的外露导体（如金属外壳、金属框架等）与地之间建立良好的导电通路，以防止触电和保护设备。
第十一条设备接地的主要要求如下：（一）设备的外露导体应连接到建筑物的接地系统。
电气接线标准
无母线接线
单元接线 桥形接线 角形接线
扩大单元接线 内桥/外桥 三角/四角/五角/六角
3
1、单母线接线 （1）相关名称
母线侧隔离开关 QS21 线路侧隔离开关 QS22 接地刀闸 QE （2）操作顺序 送电：母线侧隔离开关 -〉线路侧隔离开关 -〉断路器 停电：断路器 -〉线路侧隔离开关 -〉母线侧隔离开关 原则：防止带负荷拉合隔离开关 防止误操作引起母线故障，扩大故障范围 防止误操作的措施： 组织措施：操作票制度 技术措施：电磁闭锁、机械闭锁或电脑钥匙
4
（3）接线特点分析 可靠性：差 断路器故障或检修 母线（或母线隔离开关）故障或检修 灵活性： 操作：方便 调度：不方便。电源只能并列运行 扩建：方便 经济性：好 、一次投资：设备少
（4）适用范围 出线回路少，没有重要负荷的发电厂和变电站中。
5
2、单母线分段接线 （1）接线特点分析（与单母线比较）
16
两线连接不能铰接,用胶带包裹,应该使用接线帽或者对接接头。 17
电气元件无特殊要求,均应垂直固定安装 18
接线应排列整齐,清晰,美观,使用扎带扎好,并且剪去多余的扎带.导线绝缘良好, 无损伤柜门上的线束通常是使用缠绕管保护。
19
控制线路的接线线端处理必须使用专用铜接头和与其匹配的标准压接工具。剥 除绝缘层时，不得损坏线芯，线芯和绝缘层端面应整齐并尽可能垂直于线芯轴心 线。线芯上不得有油污、残渣等。剥除导线绝缘应采用专用剥线工具，不得损伤 未剥除的绝缘，切口应平整。导线与电器元件间采用螺栓连接、插接、焊接或压 接等，均应牢固可靠 。
电源和负荷接入不同母线段 可靠性： 母线故障或检修:停电范围只限于故障段 灵活性： 调度：较方便。母线可并列，也可分列运行 经济性： 一次投资：增加分段设备。分段数目取决于 电源数目，以2~3段为宜。 （2）适用范围 广泛用于发电厂和变电站的 6~10KV接线中。
电气接线基础规范
导线连接旳基本规定1、连接点处接触紧密，接触电阻小，稳定性好，与同长度同截面导线旳电阻比应不不小于1-1.2倍；2、接头旳机械强度应不不不小于导线机械强度旳80-90%；3、耐腐蚀，对于铝与铝连接，如采用熔焊法，重要避免残存熔剂或熔渣旳化学腐蚀，对于铝与铜联系，重要避免电腐蚀；4、不同线号旳导线及不同金属旳导线不得在受张力旳地方连接；5、接头旳绝缘强度应与导线旳绝缘强度同样；6、铜铝线连接时必须采用铜铝接头或压接，不准用自缠自旳措施；7、导线旳连接应采用压接或焊接（管压接法、电阻焊法、气焊法、封端连接）；8、单股小截面铜、铝导线联接时，可将铜线涮锡后再互相联接，6平方毫米如下铜导线可采用缠绕法连接；9、铝绞线在档距中间连接时必须采用压接、钳接、绞接管，在引流处可采用跳线夹或瓶勾线夹。
1. 电气设备应有足够旳电气间隙及爬电距离以保证设备安全可靠旳工作（见表E）。
电气间隙是指在两个导电零部件之间或导电零部件与设备防护界面之间测得旳最短空间距离。
即在保证电气性能稳定和安全旳状况下，通过空气能实现绝缘旳最短距离。
爬电距离是指沿绝缘表面测得旳两个导电零部件之间或导电零部件与设备防护界面之间旳最短途径。
即在不同旳使用状况下，由于导体周边旳绝缘材料被电极化，导致绝缘材料呈现带电现象。
此带电区（导体为圆形时，带电区为环形）旳半径，即为爬电距离。
2. 电气元件及其组装板旳安装构造应尽量考虑进行正面拆装。
3. 如有也许，元件旳安装紧固件应做成能在正面紧固及松托。
4. 各电器元件应能单独拆装更换，而不影响其她元件及导线束旳固定。
5. 发热元件宜安装在散热良好旳地方，两个发热元件之间旳连线应采用耐热导线或裸铜线套瓷管。
6. 二极管、三极管及可控硅、矽堆等电力半导体，应将其散热面或散热片旳风道呈垂直方向安装，以利散热。
7. 电阻器等电热元件安装一般应安装在箱子旳上方，安装方向及位置应考虑到利于散热并尽量减少对其他元件旳热影响。
电气设备接线规范-初版
电气相关设备电气接线规范2017.06 BY谢良辉总要求一. 三按生产：按工艺、按标准、按图纸；二. 操作方法：选择正确的材料和正确的使用工具；三. 安装要求：横平竖直、安装牢固和防震、做好通风、远离热源；四. 接线要求：横平竖直、弧度一致、接线牢固、主次分离、不露铜丝、号码清晰一致；五. 环境卫生：动前整理、完后清扫。
常用电缆型号：BV- 表示单铜芯聚氯乙烯普通绝缘电线，无护套线。
适用于交流电压450/750V 及以下动力装置、日用电器、仪表及电信设备用的电线电缆。
BVR-表示聚氯乙烯绝缘，铜芯（软）布电线，常常简称软线。
由于电线比较柔软，常常用于电力拖动中和电机的连接以及电线常有轻微移动的场合。
线的选用1.选用导线首先要保证导线的截面能够承载正常的工作电流，同时要考虑到由于周围环境温度的影响,要留足余量（20%）。
2.电缆知识a.电线一扎长度:100 米,正负误差0.5 米;b.电线型号:BV单股,BVR多股,BVV双胶单股,BVVR双胶多股；c.电线常用规格:1平方/1.5平方/2.5 平方/4 平方/6 平方/10 平方等;3.载流量（下图供参考）4.电线颜色定义常用电线颜色AC380V：黄绿红淡蓝黄绿双色（地线PE）左中右远中近上中下ABC\UVW\L1L2L3 AC220V：黄绿红黑色淡蓝黄绿双色（地线PE）LN 传感器信号线：黑白粉BVV- 表示铜芯聚氯乙烯绝缘聚氯乙烯圆型护套电缆，铜芯（硬）布电线。
常常简称护套线，单芯的是圆的，双芯的就是扁的，常常用于明装电线。
BVVB- 表示铜芯聚氯乙烯绝缘聚氯乙烯平型护套电缆。
适用于要求机械防护较高、潮湿等场合可明敷或暗敷。
SYV-实心聚乙烯绝缘射频同轴电缆。
适用于闭路监控及有线电视工程。
RVV- 表示铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆。
适用于楼宇对讲、防盗报警、消防、自动抄表等工程。
RVVP- 表示软铜芯绞合圆型聚氯乙烯绝缘绝缘聚氯乙烯护套软电线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气相关设备电气接线规范
BY谢良辉
总要求
一.三按生产：按工艺、按标准、按图纸；
二.操作方法：选择正确的材料和正确的使用工具；
三.安装要求：横平竖直、安装牢固和防震、做好通风、远离热源；
四.接线要求：横平竖直、弧度一致、接线牢固、主次分离、不露铜丝、号码清晰一致；
五.环境卫生：动前整理、完后清扫。
一、电线的选用
1.选用导线首先要保证导线的截面能够承载正常的工作电流，同时要考虑到由于周围环境温度的影响,要留足余量(20%)。
2.电缆知识
a.电线一扎长度:100米,正负误差米;
b.电线型号:BV单股,BVR多股,BVV双胶单股,BVVR双胶多股；
c.电线常用规格:1平方/平方/平方/4平方/6平方/10平方等;
3.载流量（下图供参考）
4.电线颜色定义
常用电线颜色
AC380V：黄绿红\淡蓝\黄绿双色（地线PE）左中右\远中近\上中下 ABC\UVW\L1L2L3 AC220V：黄\绿\红\黑色\淡蓝\黄绿双色（地线PE） LN
传感器信号线：黑\白\粉
常用电缆型号：
BV-表示单铜芯聚氯乙烯普通绝缘电线，无护套线。
适用于交流电压 450/750V 及以下动力装置、日用电器、仪表及电信设备用的电线电缆。
BVR-表示聚氯乙烯绝缘，铜芯（软）布电线，常常简称软线。
由于电线比较柔软，常常用于电力拖动中和电机的连接以及电线常有轻微移动的场合。
BVV-表示铜芯聚氯乙烯绝缘聚氯乙烯圆型护套电缆，铜芯（硬）布电线。
常常简称护套线，单芯的?是圆的，双芯的就是扁的，常常用于明装电线。
BVVB-表示铜芯聚氯乙烯绝缘聚氯乙烯平型护套电缆。
适用于要求机械防护较高、潮湿等场合可明敷或暗敷。
SYV-实心聚乙烯绝缘射频同轴电缆。
适用于闭路监控及有线电视工程。
RG-表示物理发泡聚乙烯绝缘电缆，常用于同轴光纤混合网（HFC）中传输数据模拟信号，以及视频传输，通信系统及信号控制系统。
SYWV-物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程。
结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯）
RVV-表示铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆。
适用于楼宇对讲、防盗报警、消防、自动抄表等工程。
RVVP-表示软铜芯绞合圆型聚氯乙烯绝缘绝缘聚氯乙烯护套软电线。
适用于楼宇对讲、防盗报警、消防、自动抄表等工程。
BVVP-表示硬铜芯扁平型 PVC 绝缘 PVC 护套，铜网屏蔽电线。
RVS-表示铜芯聚氯乙烯绞型连接电线。
常用于家用电器、小型电动工具、仪器仪表、控制系统、广播音响、消防、照明及控制用线。
VV(VLV)-表示铜(铝)芯聚氯乙烯绝缘聚氯乙烯护套电力线缆，适用于敷设在室内、隧道、及沟管中，不能承受机械外力的作用，可直接埋地敷设。
二、接线前检查
工作前,使用万用表检查机器确认已无电源，并在开关上标注“禁止合闸标志”。
三、专用工具及相关材料
1.剥线钳及其使用方法
2.压接钳
这种压线钳可以压Y端子及O形端子。
3.欧式端子压接钳
这种压线钳专门压接欧式管形端子。
效果图如下：
四、接线工艺
压接位置：
1.预绝缘端头压痕应在筒中央的两边均匀压接，一端使端头与导线压接，另一端使绝缘管与导线绝缘层相吻合。
（见图1）
2.管形预绝缘端头压痕应在端头的管部均匀压接。
（见图2）
3.裸端头压痕在筒中央处，且在端头管部的焊接缝上。
（见图3）
图1 图2 图3端头的选择：
(a）预绝缘端头的使用，除裸端头、管形预绝缘端头和特殊端头以外的接线，均应采用预绝缘端头。
(b）裸端头用于接线空间小，接线端子排稳定之处。
端子排之间的电气间隙隔离不会因为设备运输、操作等而改变其状态。
(c）管形预绝缘端头用于接线空间小、端子小，且接线端子为扳压式接线的端子。
(d）圆形端头适用于接线螺钉固定，且螺钉突出端子孔的接线，
以及非突出式端子孔的接线螺钉但可能对导线产生一定拉应力的导线。
(e）叉形端头适用于接线螺钉固定，且螺钉凹陷于端子孔的接线。
(f）插鞘式母端头适用于接线端子为插片或两针式插入端子。
(g）片形端头适用于接线端子插入孔小，且接线端子为扳压式接线的端子。
(h）管形端头适用于接线端子插入孔为圆形，或非圆形插入口但接线端子压板为碗形的情形。
工艺要点：
△要点1：预绝缘端头压接后，绝缘部分不能出现破损或开裂；
△要点2：导线芯插入冷压接端头后，不能有未插入的线芯或线芯露出端子管外部以及绞线的现象，更不能剪断线芯；
△要点3：冷压接端头规格必须与所接入的导线直径相吻；
△要点4：针形端头、片形端头和管形端头长度，应根据所接入的端子情况，接触长度应与端子相一致或至少长出压线螺钉；二个压线螺钉时（如电度表），其端头长度应保证二个螺钉均接触固定；
△要点5：通常不允许二根导线接入一个冷压接端头，因接线端子限制必须采用时，宜先采用二根导线压接的专用端头，否则宜选用大一级或大二级的冷压接端头；
△要点6：平板压接式连接宜采用片形端头或管形端头。
但线径或端头大小应相同；
△要点7：行线槽敷设应平直整齐，固定点不应少于两个，在转角，分支处和端头处均应固定；
△要点8：行线槽的连接处应无间断，断截处应平直，无锯齿，无毛刺，尽量使用整条线槽及盖板；扣合应严密，防止一般振动脱扣致使导线外露；
五、示例与反面教材
示例：
反面教材：。
