纯化水管道工程施工组织设计方案及钝化记录文本
不锈钢管道安装技术交底一、工程概况1.工程概述太昊生物科技（）医药工程管道清洁度要求高，部分管道部需抛光处理；输送介质主要为纯化水，对焊接工艺要求严格；，施工用火严格管理；连接管道焊环厚度较薄，易产生焊接变形，要采取预防措施。
3.施工依据⑴施工图。
⑵施工及验收规（标准）。
⑶装置区工艺管道工程施工组织设计。
二、施工准备1.操作人员操作人员以管工、电焊工为主，2.施工用料及施工措施用料⑴施工用料按材料计划备齐施工材料，及时送到现场，能配套及陆续供应。
主要包括管材和相应的管件、阀门、法兰及焊接材料等。
⑵施工措施用料施工措施用料主要为搭设预制平台及预制件存放垫隔的木方（板）及橡胶片，系统试验吹扫用的管材和阀门等材料。
3.主要施工机具主要施工机具为电焊机、氩弧焊机、砂轮切割机、坡口机、空气压缩机、电动试压泵、导链、千斤顶、焊条烘干箱、焊条保温箱、手握砂轮机、水平尺、直角尺、尼龙绳及非碳钢手锤。
三、安装工艺1.管道预制⑴使用的管材、阀门、管件等应符合设计要求及规规定。
预制应在非碳钢材质的平台上制作，预制段尺寸按修正后的管段图进行，保证运输、吊装条件及有可调整的余地。
⑵切割管子采用砂轮切割机切割，应彻底修磨其表面。
端面倾斜偏差为管子外径的1%且不大于2mm。
⑶坡口加工坡口加工采用坡口机、手握砂轮机等方式进行，管壁厚度≤3mm 的开“I”形坡口（不开坡口），管壁厚度大于3~12mm的开单面60°~70°“V”形坡口，钝边厚度1~1.5mm，加工后的坡口斜面及钝边端面的不平度不应大于0.5mm，角度应符合要求。
2.管道焊接⑴焊接方式不锈钢管道焊接主要采用氩弧焊、氩弧焊封底手工电弧焊填充盖面（管充氩气保护）及承插电弧焊方式进行。
⑵焊接材料1) 0Cr18Ni9、1Cr18Ni9Ti、材质采用EO-19-10Nb-16（A132）焊条，H0Cr20Ni10Ti焊丝。
2）氩气纯度99.99%以上。
⑶焊口组对1）同壁厚的管子、管件组对时，应使壁平齐；不同壁厚的管子、管件组对时，当两壁厚度差大于1mm时，应按规规完处理后，再组对。
2）对口间隙“I”形坡口为0~3mm，“V”形坡口为0~0.5mm。
3）组对前应将坡口及外管壁30mm以用不锈钢刷子和丙酮（酒精）刷洗干净。
4）点焊应三面点焊，每点长度不大于15~20mm。
⑷施焊1）施焊前应在焊口两侧4mm以外各刷一道宽40~50mm的白垩粉，待干燥后开始施焊。
2）施焊时，要尽量选择在立焊与平焊之间的坡口位置；运条时采用焊条作小反半圆形或略向上挑的操作方式。
3）分层焊时应将底层清洗干净，焊件温度降至60℃以下时再进行下一层焊接。
4）焊缝盖面不宜过宽，每边压过坡口1~2mm为宜，焊后在自然环境下进行冷却或浇水冷却。
⑸焊缝清洗焊接冷却后应及时将焊缝清理干净，应将焊缝及邻近区域进行酸洗与钝化处理。
⑹焊缝检验焊缝检验采取X光射线检验，检验标准应符合设计要求或按管道级（类）别进行，不合格的焊缝必须返修，返修按规规定进行。
⑺不锈钢管道焊接应在环境温度-5℃以上进行，当环境温度在-5℃以下焊接时，在点焊前就开始预热，预热温度不低于手感温度（50℃左右），风、雨（雪）天要有防措施。
3.管道吊装⑴管道吊装前主要注意事项1）对于预制段、管材、阀门、管件等按照管段图进行核对无误。
2）对管架（支、吊、托架）的标高，坐标（位置）等进行复核检查。
3）对设备接口的标高、位置、方向、口径进行核对检查。
4）对预留孔（洞）及预埋件的标高、位置、尺寸、深度进行复核检查。
5）对管材（预制件）管件按设计要求进行检查其光洁度。
⑵管道吊装1）管道吊装应由起重工统一指挥，绳扣要捆扎牢固，严禁超负荷吊装，遇有大雨、大雪或6级以上强风天气严禁露天起重作业。
2）不得用钢丝绳直接捆扎（用尼龙绳），避免把管表面划痕，不得与碳钢管混吊，安放在管架上应稳固，按设计要求进行垫隔。
4.管道连接⑴管道连接时，不得用强力对口、加热管子或多层垫片等方法来消除接口端面的空隙、偏差、错口或不同心等缺陷。
⑵连接的管子应平直（应检查组对的平直度，允许偏差1mm/m，但全长允许偏差最大不宜超过10mm），标高、坐标、坡度、坡向应符合设计要求。
其标高、坡度、坡向可用支座下金属垫板或吊架升降杆来调整。
⑶管道焊接见上述有关管道焊接容。
5.阀门安装⑴安装阀门前应核对阀门的材质、规格、类型及压力等级是否符合设计要求，并应进行强度及严密性试验合格。
6.管道系统试验、吹洗⑴管道系统试验及吹扫应接系统进行，但应视管道布置的情况也可分条分段进行。
试验、吹扫前应将系统设备隔离或盲堵，防止杂物进入设备。
⑵其它管道均采用空气试验及空气吹扫。
⑷水压试验为工作压力的1.5倍，气压试验为工作压力的1.1倍，空气吹扫应有足够的流量，流速不小于20m/s。
⑸试验吹扫合格后，将管道水介质排净，将系统隔离的设备恢复原状态，加入的盲板原数撤出，记录好试验、吹扫记录，并交工归档。
7.工艺管道保温（冷）工程按设计要求及规定和保温（冷）工程施工工艺进行。
四、质量标准1. 基本项目⑴坡度一般为0.03，但不得小于0.02。
⑵阀门安装应紧固、严密，与管道中心线应垂直，操作机构应灵活、准确。
2. 允许偏差项目⑴坐标及标高允许偏差不得大于15mm。
⑵立管垂直度允许偏差每米不得超过2mm，全长不得超过15mm。
3.质量检查要点⑴抛光管道的光洁度是否达到设计要求。
⑵气流输送管道的坡向及坡度和严密性是否符合设计要求。
⑶焊缝检验结果（X光射线检验报告）。
⑷管道系统强度、严密性试验及吹扫结果（检查试验、吹扫记录）。
⑸焊缝酸洗、钝化是否合格，支架（管托）与管道之间垫隔是否正确。
五、成品保护⑴不锈钢管道安装后不得脚踏攀蹬，更不能借搭脚手架和吊挂起重用具。
⑵要防止在邻近作业时将碳钢物件停放在不锈钢管道上。
⑶小口径螺纹连接阀门及仪表等贵重物件安装后，可拆卸下来保存，防止损坏或丢失。
⑷管道穿越建（构）筑物安装，需要进行拆墙和打洞时，要事先与土建施工单位联系，避免影响结构强度，安装后按原样恢复。
⑸在管道需要修改时，拆下保温层的保护壳，应保护好，待管道修复后，恢复原样。
六、注意事项⑴不锈钢管道预制，不得在碳钢平台上进行，不得使用碳钢手锤敲打组对。
⑵吊装时不得用钢丝绳直接捆扎管子及其它不锈钢物件。
⑶不锈钢管道安装后不得与碳钢管架（支、托、吊架）直接接触，应按设计要求垫隔。
⑷试验用水，其水氯离子含量不得大于50PPm。
⑸管道连接组对绝不能强力进行，特别与转动设备连接时，绝不能对设备产生超规的应力。
⑹管道施工中断时，要将敞口封堵好，避免杂物进入管。
管道的吹扫与清洗一般规定1.1 管道在压力试验合格后，建设单位应负责组织吹扫或清洗(简称吹洗)工作,并应在吹洗前编制吹洗方案。
1.2 吹洗方法应根据对管道的使用要求、工作介质及管道表面的脏污程度确定。
公称直径大于或等于600mm的液体或气体管道，宜采用人工清理，公称直径小于600mm的液体管道宜采用水冲洗；公称直径小于600mm的气体管道宜采用空气吹扫；蒸汽管道应以蒸汽吹扫；非热力管道不得用蒸汽吹扫。
对有特殊要求的管道，应按设计文件规定采用相应的吹洗方法。
1.3 不允许吹洗的设备及管道应与吹洗系统隔离。
1.4 管道吹洗前，不应安装孔板、法兰连接的调节阀、重要阀门、节流阀、安全阀、仪表等，对于焊接的上述阀门和仪表，应采取流经旁路或卸掉阀头及阀座加保护套等保护措施。
1.5 吹洗的顺序应按主管、支管、疏排管依次进行，吹洗出的脏物，不得进入已合格的管道。
1.6 吹洗前应检验管道支、吊架的牢固程度，必要时应予以加固。
1.7 清洗排放的脏液不得污染环境，严禁随地排放。
1.8 吹扫时应设置禁区。
1.9 蒸汽吹扫时，管道上及其附近不得放置易燃物。
1.10 管道吹洗合格并复位后，不得再进行影响管清洁的其他作业。
1.11 管道复位时，应由施工单位会同建设单位共同检查，并应按本规附录A第A.0.9条及第A.0.4条规定的格式填写“管道系统吹扫及清洗记录”及“隐蔽工程(封闭)记录”。
2 水冲洗2.1 冲洗管道应使用洁净水，冲洗奥氏体不锈钢管道时，水中氯离子含量不得超过25×10-6(25PPm)。
2.2 冲洗时，宜采用最大流量，流速不得低于1.5m/S。
2.3 排放水应引入可靠的排水井或沟中，排放管的截面积不得小于被冲洗管截面积的60%。
排水时，不得形成负压。
2.4 管道的排水支管应全部冲洗。
2.5 水冲洗应连续进行，以排出口的水色和透明度与入口水目测一致为合格。
2.6 当管道经水冲洗合格后暂不运行时，应将水排净，并应及时吹干。
3 空气吹扫3.1 空气吹扫应利用生产装置的大型压缩机，也可利用装置中的大型容器蓄气，进行间断性的吹扫。
吹扫压力不得超过容器和管道的设计压力，流速不宜小于20m／S。
3.2 吹扫忌油管道时，气体中不得含油。
3.3 空气吹扫过程中，当目测排气无烟尘时，应在排气口设置贴白布或涂白漆的木制靶板检验，5min靶板上无铁锈、尘土、水分及其他杂物，应为合格。
4 蒸汽吹扫4.1 为蒸汽吹扫安设的临时管道应按蒸汽管道的技术要求安装，安装质量应符合本规的规定。
4.2 蒸汽管道应以大流量蒸汽进行吹扫，流速不应低于30m／s。
4.3 蒸汽吹扫前，应先行暖管、及时排水，并应检查管道热位移。
4.4 蒸汽吹扫应按加热—冷却—再加热的顺序，循环进行。
吹扫时宜采取每次吹扫一根，轮流吹扫的方法。
4.5 通往汽轮机或设计文件有规定的蒸汽管道，经蒸汽吹扫后应检验靶片。
当设计文件无规定时，其质量应符合表8.4.5的规定。
4.6 除本规第8.4.5条规定的蒸汽管道检验外，蒸汽管道还可用刨光木板检验，吹扫后，木板上无铁锈、脏物时，应为合格。
5 化学清洗5.1 需要化学清洗的管道，其围和质量要求应符合设计文件的规定。
5.2 管道进行化学清洗时，必须与无关设备隔离。
5.3 化学清洗液的配方必须经过鉴定，并曾在生产装置中使用过，经实践证明是有效和可靠的。
5.4 化学清洗时，操作人员应着专用防护服装．并应根据不同清洗液对人体的危害佩带护目镜、防毒面具等防护用具。
5.5 化学清洗合格的管道，当不能及时投入运行时，应进行封闭或充氮保护。
5.6 化学清洗后的废液处理和排放应符合环境保护的规定管道系统压力试验记录管道系统吹扫及清洗记录卫生级304不锈钢管道酸洗钝化方法车间纯水管道进行清洗钝化处理。
清洗钝化施工方案如下：1、清洗钝化围：属于我方施工的纯化水管的管道、管件、阀门等。
2、用水要求：在下列所有工艺操作中所用的水均为去离子水，制水操作请甲方配合。
3、安全防护措施：在酸洗液时采用了如下的安全预防措施：(1)操作工戴上清洁、透明的防毒面罩，穿上防酸服装、戴上手套。
(2)所有操作都是先在容器中加水,再加上化学品,不得相反，边加边搅拌。
纯化水管道施工方案及钝化记录
纯化水管道施工方案及钝化记录一、纯化水管道施工方案1.工程概述本工程为纯化水管道施工，包括管道的安装、焊接、接头连接和测试等工作。
2.工程要求2.1施工过程中必须确保纯化水管道的质量和安全。
2.2施工过程中必须遵守相关的安全操作规范。
2.3施工过程中要保证施工环境的整洁和安全。
3.施工准备3.1施工前必须对相关的材料和工具进行检查和验收。
3.2施工前必须对施工区域进行清理和整理，确保施工环境的整洁。
3.3施工前必须制定施工方案，并由相关负责人审核通过。
4.施工过程4.1安装管道4.1.1根据工程图纸和设计要求，确定管道的安装位置和走向。
4.1.2根据安装位置和走向，施工人员进行探测和打草稿。
4.1.3根据探测结果，确定管道的准确安装位置。
4.1.4使用合适的工具和设备，进行管道的安装。
在安装过程中，保证管道的平整和垂直，确保与其他设备和结构的连接。
4.1.5完成管道的安装后，进行验收，确保管道的质量符合设计要求。
4.2焊接管道4.2.1根据管道的材料和规格要求，选择合适的焊接方法和材料。
4.2.2根据焊接规程和操作规范，对焊接区域进行清理和准备。
4.2.3进行焊接工作，确保焊接点的质量和焊缝的密封性。
4.2.4完成焊接后，进行焊缝的检查和验收。
确保焊接质量符合设计要求。
4.3接头连接4.3.1根据管道的连接方式和规格要求，选择合适的接头和密封材料。
4.3.2对接头和管道进行清理和准备。
确保接头和管道的表面光洁并无杂质。
4.3.3进行接头连接工作，确保连接的牢固和密封。
4.3.4完成接头连接后，进行连接点的检查和验收。
确保连接质量符合设计要求。
4.4测试4.4.1在安装、焊接和接头连接完成后，进行管道的压力测试。
4.4.2根据设计要求，对管道进行压力测试，确保管道的密封性和耐压性。
4.4.3完成压力测试后，进行测试结果的记录和验收。
确保测试结果符合设计要求。
5.施工总结5.1施工完成后，对工程进行总结和检查。
纯化水管道改造施工方案
纯化水管道改造施工方案1. 引言纯化水管道改造是指对现有纯化水系统中的管道进行技术升级和改造。
随着科技的进步和生产工艺的不断改进，传统的纯化水管道可能存在一些问题，如老化、泄漏、低效等。
为了提高纯化水的质量和生产效率，进行纯化水管道改造是必要的。
2. 改造目标本次纯化水管道改造的主要目标包括：- 提高水质：通过优化管道材料和工艺，提高纯化水的质量，保证水质稳定和安全。
- 提高生产效率：优化管道布局，减少水流阻力，提高生产效率和水量稳定性。
- 持久耐用：选择优质的管道材料，延长纯化水管道的使用寿命，减少维护和更换成本。
3. 施工步骤步骤一：评估和设计在开始纯化水管道改造施工前，需要进行现场评估和设计。
评估包括对现有管道进行检查，确定需要拆除和更换的部分；设计包括优化管道布局，选择合适的材料和规格。
步骤二：准备工作在施工前，需要进行一些准备工作，包括： - 清理施工区域，确保施工场地整洁。
- 准备所需的工具和材料，包括管道、接头、胶水等。
步骤三：拆除旧管道根据评估和设计结果，拆除需要更换的旧管道。
在拆除过程中，需要注意保护其他设备和管道，避免造成额外的损坏。
步骤四：安装新管道根据设计方案，安装新的纯化水管道。
在安装过程中，需要注意以下几点： - 选择合适的管道材料，如不锈钢、聚氨酯等，以提高耐腐蚀性和耐高压性能。
- 保证管道的密封性，使用合适的接头和胶水连接管道。
- 优化管道布局，减少弯头和死角，提高水流畅通性。
步骤五：系统测试和调试在完成管道安装后，进行系统测试和调试。
测试包括检查管道连接是否牢固，检测水流量和水质，并进行必要的调整和修正。
步骤六：施工记录和验收在施工完成后，将施工过程、材料使用和测试结果进行记录，并邀请相关部门进行验收。
验收合格后，正式投入使用。
4. 安全措施在进行纯化水管道改造施工时，应注意以下安全措施： - 使用合格的工具和设备，避免因工具故障而引起的意外伤害。
- 确保施工现场的通风良好，避免有毒气体的滞留。
纯化水管线 酸洗钝化方案
纯化水管线酸洗钝化方案
纯化水管线的酸洗钝化方案可以参考以下步骤：
1. 清洗管线：使用高压水枪或清洗机械对管线内部进行彻底清洗，以去除污垢和杂质。
2. 酸洗处理：在清洗后，使用适当的酸洗溶液对管线进行处理。
常用的酸洗溶液包括硝酸、磷酸或硫酸等。
注意使用酸洗溶液时要戴好防护眼镜、手套等个人防护装备，并确保通风良好。
3. 中和处理：酸洗后，使用碱性溶液对管线进行中和处理，以中和酸洗溶液的残留物。
常用的碱性溶液可选用氢氧化钠或碳酸氢钠溶液等。
1
4. 钝化处理：在中和处理后，使用适当的钝化剂对管线进行钝化处理，以提高其耐腐蚀性。
常用的钝化剂包括铬酸钾、亚硝酸钠或硝酸钠等。
5. 冲洗管线：最后，对钝化后的管线进行彻底的冲洗，以去除处理过程中的溶液残留物和杂质。
以上是纯化水管线酸洗钝化的一般方案，具体操作应根据实际情况和要求来确定。
在进行处理时，应密切注意安全事项，并根据需要进行监测和测试，确保处理效果符合要求。
2。
纯化水注射水管道施工方案
纯化水注射水管道施工方案1. 引言本文档描述了纯化水注射水管道施工方案。
该施工方案旨在确保纯化水注射系统在施工过程中的顺利进行，以满足相关行业标准和要求。
2. 项目背景纯化水注射系统是一种常见的工业设备，用于向不同工艺过程提供纯净水。
在施工过程中，合理的管道布局和施工工艺将决定系统的稳定性和可靠性。
3. 设计与布局根据现场情况和使用要求，设计合理的管道布局非常重要。
以下是纯化水注射水管道设计与布局的一般步骤：3.1 现场调查和评估在施工前，进行现场调查和评估，了解现场条件和环境因素，包括空间限制、温度、湿度等。
根据这些因素，确定管道布局的最佳位置和方向。
3.2 管道尺寸和材料选择根据系统需求和水流量计算，确定合适的管道尺寸。
在选择管道材料时，考虑其耐腐蚀性、防静电性能和耐高温性能等因素。
3.3 管道布局和连接方式根据设计要求，制定管道布局方案。
采用合适的连接方式，如焊接、螺纹连接或胶接，确保连接牢固且无泄漏。
3.4 阀门和控制设备安装在关键位置安装阀门和控制设备，以便对管道系统进行控制和调节。
确保阀门和控制设备的选型和安装符合相关标准和要求。
4. 施工步骤纯化水注射水管道的施工步骤如下：4.1 施工前准备组织施工人员熟悉施工图纸和设计要求。
准备所需的施工材料和工具，并检查其完好性和合格证明。
4.2 管道安装按照设计要求将管道与连接件进行组装。
在安装过程中，注意管道布局的合理性和连接质量。
同时，确保管道的支撑和固定，以防止管道振动和脱落。
4.3 阀门和控制设备安装根据设计要求，在适当的位置安装阀门和控制设备。
确保它们的定位准确和连接可靠。
4.4 管道测试和调试完成管道安装后，进行管道测试和调试。
通过对系统进行压力测试和泄漏测试，确保管道系统的稳定性和密封性。
4.5 验收和记录在施工完成后，进行系统验收和记录。
检查系统的运行情况和安全性能，记录相关数据和参数。
5. 安全注意事项在进行纯化水注射水管道施工时，请务必注意以下安全事项：•确保施工人员具备相关技术培训和操作经验。
纯化水管线-酸洗钝化方案
纯化水管路酸洗钝化方案目录TABLE OF CONTENTS1编制方案的依据 (4)2工作范围 (4)3清洗工艺 (4)4清洗过程 (5)5废液处理 (8)6甲方提供的条件 (8)7临时配管 (8)8检验与验收 (9)9安全 (9)1编制方案的依据1.1管道清洗的必要性纯化水不锈钢管道在使用前，要进行脱脂、酸洗、钝化和消毒处理，管道才能达到生产使用的技术要求。
1.2《脱脂工程施工及验收规范》HG20202-2000。
1.3《工业设备化学清洗质量标准》HG/T2387-2007。
1.4工艺流程图及管道布置图。
1.5管线的材质为全部为316L，如有其它材质，清洗前必须说明。
2工作范围主要为卫生级不锈钢SS316L管道2.1从纯水制造机到纯水TANK接口前级的循环管道；2.2纯水循环管道；3清洗工艺3.1采用我公司多年成熟的不锈钢管道清洗工艺。
3.2管道的清洗工艺为：临时配管建立循环回路——水冲洗——脱脂——水冲洗——酸洗钝化——水冲洗——系统恢复3.3设备、管线系统内不宜清洗的部件：清洗系统中的仪表类（一次仪表、二次仪表及仪表传感器）和对清洗液敏感的部件应临时拆除。
3.4管线系统内不参与清洗的短管等拆除的部件采用浸泡清洗，清洗完成后经检验合格后用塑料保鲜膜包扎，等管线系统清洗完成后再安装复位。
3.5清洗流程3.5.1.所有需要清洗的管道用临时管道连接形成清洗循环系统，采用循环清洗，清洗时建立一个循环回路.3.5.2.清洗流程图4清洗过程所有清洗系统的过程是一样的。
4.1人工处理4.1.1.管线在清洗前要做全面检查，设备材质和方案中所列要一致。
4.1.2.不参与清洗的被隔离的仪表阀门等要在清洗前检查确认4.1.3.测试样品必须包含两个新焊的，未清洗的焊缝。
一个安装在将要清洗的管路中，另外一个放在化学清洗罐内;.4.2水冲洗：水冲洗及试压的目的在除去管线内表面积灰、泥沙、脱落的金属氧化物及其它疏松污垢，并在模拟清洗状态下对临时清洗回路进行泄漏检查。
纯水管道工程施工方案(1)

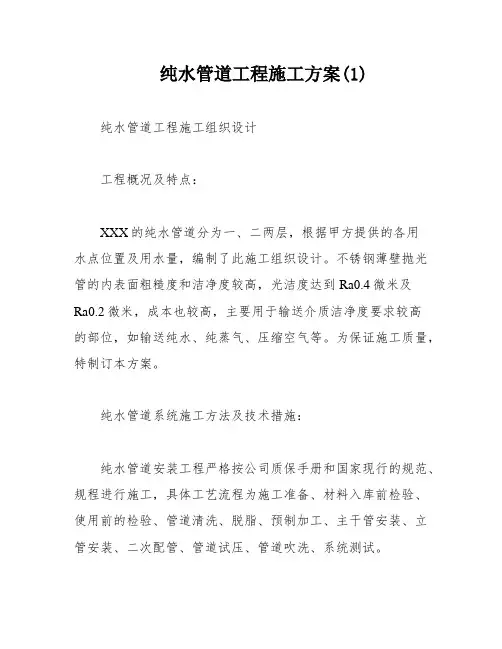

纯水管道工程施工方案(1)纯水管道工程施工组织设计工程概况及特点：XXX的纯水管道分为一、二两层，根据甲方提供的各用水点位置及用水量，编制了此施工组织设计。
不锈钢薄壁抛光管的内表面粗糙度和洁净度较高，光洁度达到Ra0.4微米及Ra0.2微米，成本也较高，主要用于输送介质洁净度要求较高的部位，如输送纯水、纯蒸气、压缩空气等。
为保证施工质量，特制订本方案。
纯水管道系统施工方法及技术措施：纯水管道安装工程严格按公司质保手册和国家现行的规范、规程进行施工，具体工艺流程为施工准备、材料入库前检验、使用前的检验、管道清洗、脱脂、预制加工、主干管安装、立管安装、二次配管、管道试压、管道吹洗、系统测试。
施工准备：进入施工现场前，应认真阅读图纸及国家规范有关要求，了解工程概况，提出相应的材料计划，合理安排施工人员，核定工人上岗资格，整理好各种机具，技术人员对施工班组进行技术交底，准备进入现场施工。
材料的采购和检验：采购及顾客提供的产品在入库前，应由采购员填写表《采购产品送检、入库流程表》，交检验员进行规定的检验和试验。
验证内容包括产品合格证、质量保证书、数量、规格型号、外观质量、产品标牌、常用钢材化学成分和机械性能等。
辅材如焊条必须有出厂质量证明书，内容包括熔敷金属化学成分、熔敷金属机械性能等。
入库前的检验：不锈钢薄壁抛光管管材及附件均应采用塑料薄膜包装，且管口端部应盖上聚四氟乙烯塑料盖。
因此，入库前应检查塑料薄膜包装有无破损，管材及附件表面是否有划伤、压痕等问题。
若有，应立即向主管部门及甲方汇报，并采取相应的补救措施，否则不可以入库。
不锈钢管道的内表面处理：不锈钢管道焊接以前进行脱脂处理。
脱脂处理的目的是为了去除管道内壁由于加工工艺过程残留在管道内的油脂。
通常制药工艺用水中的不锈钢管道采用的脱脂剂为工业酒精或二氧化碳。
脱脂采用浸泡法，将管子放入盛有脱脂剂的槽内，浸泡10-15分钟，并翻动管子3-4次，然后取出干燥。
纯化水管线-酸洗钝化方案
杂化火管路酸洗钝化规划之阳早格格创做目录TABLE OF CONTENTS1体例规划的依据 (3)2处事范畴 (3)3荡涤工艺 (3)4荡涤历程 (4)5兴液处理 (7)6甲圆提供的条件 (7)7临时配管 (8)8考验与查支 (8)9仄安 (8)1体例规划的依据1.1管讲荡涤的需要性杂化火不锈钢管讲正在使用前，要举止脱脂、酸洗、钝化战消毒处理，管讲才搞达到死产使用的技能央供.1.2《脱脂工程动工及查支典型》HG20202-2000.1.3《工业设备化教荡涤品量尺度》HG/T2387-2007.1.4工艺过程图及管讲安插图.1.5管线的材量为局部为316L，如有其余材量，荡涤前必须证明.2处事范畴主要为卫死级不锈钢SS316L管讲1.1从杂火制制机到杂火TANK交心前级的循环管讲；1.2杂火循环管讲；3荡涤工艺1.3采与尔公司多年老练的不锈钢管讲荡涤工艺.1.4 管讲的荡涤工艺为：临时配管修坐循环回路——火浑洗——脱脂——火浑洗——酸洗钝化——火浑洗——系统回复1.5设备、管线系统内不宜荡涤的部件：荡涤系统中的仪容类（一次仪容、二次仪容及仪容传感器）战对于荡涤液敏感的部件应临时裁撤.1.6管线系统内不介进荡涤的短管等裁撤的部件采与浸泡荡涤，荡涤完毕后经考验合格后用塑料保陈膜包扎，等管线系统荡涤完毕后再拆置复位.1.7荡涤过程1.1.1.所有需要荡涤的管讲用临时管讲连交产死荡涤循环系统，采与循环荡涤，荡涤时修坐一个循环回路.1.1.2.荡涤过程图4荡涤历程所有荡涤系统的历程是一般的.1.8人为处理1.1.3.管线正在荡涤前要搞周到查看，设备材量战规划中所列要普遍.1.1.4.不介进荡涤的被断绝的仪容阀门等要正在荡涤前查看确认1.1.5. 尝试样品必须包罗二个新焊的，已荡涤的焊缝.一个拆置正在将要荡涤的管路中，其余一个搁正在化教荡涤罐内;.1.9火浑洗：火浑洗及试压的手段正在与消管线内表面积灰、泥沙、脱降的金属氧化物及其余疏紧污秽，并正在模拟荡涤状态下对于临时荡涤回路举止揭收查看.用杂化火（氯离子小于0.1ppM）举止浑洗，浑洗时统制出进火仄稳.浑洗的共时查看荡涤循环系统是可有揭收等情况爆收，如果有，正在荡涤剂增加前要处理佳.1.10脱脂：脱脂处理的手段系统内表面正在创制、拆置、历程中爆收的油脂，使酸洗液能实足，实足天战系统内表面交触，进而使荡涤实足，钝化膜完备；1.1.6.支配步调，系统加进杂化火（氯离子小于0.1ppM）至预约液位，启初循环，并加进碱洗药剂.1.1.7.工艺条件：Process温度常温循环时间 2小时循环时间可根据天气、管讲搀杂情况适合延少或者支缩.1.1.8.脱脂药剂：1.1.9. 尝试名目：PH 1次/半小时脱脂液PH央供保护正在12以上，当PH小于12时应增加氢氧化钠.PH尝试使用PH试纸1.11火力浑洗：火力浑洗的手段是与消脱脂后脱降的污物，并将系统表面残留的脱脂液浑洗搞洁.1.1.10.支配步调，排尽系统内脱脂液，用洪量火浑洗.1.1.11.尝试名目，用视觉瞅察浑洗火至透明无微粒，测定PH小于9.PH 2次/半小时PH尝试使用PH试纸，当PH小于等于9时火浑洗完毕.1.12酸洗：酸洗的手段是利用酸洗液将金属表面的铁锈氧化物等污秽举止化教战电化教反应，死成可溶性物量，并利用酸洗液的冲刷效率与消污秽.1.1.12.支配步调，排洁系统火浑洗残液后，随即系统加火至一定液位循环，加进不锈钢博用酸洗剂，随后补充火至统制液位.荡涤历程中定期排污排空.1.1.13.工艺条件：荡涤温度常温循环时间 2小时1.1.14.酸洗钝化药剂：1.1.15. 尝试名目：pH值 PH value 1次/半小时酸洗液PH央供小于等于1，当PH大于１时应增加硝酸，包管浓度正在20.PH尝试使用PH试纸1.13火浑洗：钝化完毕后的火浑洗是为了把残留的钝化液与消.1.1.16.钝化中断后，排尽钝化液洗液，用杂化火（氯离子小于0.1ppM）举止浑洗，与消残留的钝化液，当PH曲交近中性Ph>6，电导率好小于μs/cm，即可中断.1.1.17. 工艺条件荡涤温度常温1.1.18. 尝试名目：IPH 2次/半小时电导率 2次/半小时PH尝试使用PH试纸使用电导率仪测定电导率1.14系统回复，荡涤完毕后将系统回复本样.1.15如果系统万古间不加进使用，修议用氮气启存.5兴液处理1.16各荡涤历程中的浑洗火，已增加荡涤剂，不妨曲交排搁.1.17酸洗液的兴液，钝化液的兴液，用槽罐车把兴火输送到兴火处理厂处理排搁.6甲圆提供的条件甲圆控制提供如下公用办法：1.18火：齐程采与杂化火，杂化火央供氯离子小于0.1ppM，使用ORION杂化火.1.19电源(荡涤时使用杂化火泵).1.20搞燥无油的压缩气氛或者氮气，0.5-1 MPa.7临时配管1.21临时配管是指将荡涤系统中管讲连交起去，产死荡涤循环回路，荡涤完毕后需要裁撤的管讲战办法.1.22临时配管用硬塑料管.8考验与查支1.23钝化表面目测，钝化膜完备，颜色普遍.1.24正在回路的末尾一个焊缝采与铁氰化钾溶液隐蓝测定，变色时间大于30秒钟.(蓝面考查：用1克铁氰化钾K3[Fe(CN6)]加3毫降(65%_85%)硝酸HNO3战100毫降火配制成溶液(宜现用现配).而后用滤纸浸渍溶液后,揭附于待测表面或者曲交将溶液涂、滴于待测表面,30秒内瞅察表面表露蓝面情况,有蓝面为分歧格.)1.25酸洗钝化完毕后提供“管讲荡涤战钝化报告”.9仄安主要为卫死级不锈钢SS316L管讲.1.26正在举止荡涤处事时，咱们必须要得到处事许可；1.27正在战化教产品有关的处事时，惟有具备灵验部分防备（脸部呵护，防备衣，防备鞋等）的人才允许介进；1.28现场附近需要树坐应慢浑洗火面，不妨浑洗身体战眼睛1.29处事天区战伤害位子必须推警戒线预防已授权的战不呵护的人员加进;1.30将正在所有处事天区/房间悬挂地步标记;1.31持绝监控关关的容器;1.32化教品必须存搁正在指定的仄安天区，处事中断后兴液必须即时从现场移除;1.33氢氧化钠，硝酸的资料仄安技能证明书籍要搁正在现场。
纯净水管道工程施工方案
纯净水管道工程施工方案
1. 引言
本文档旨在提供纯净水管道工程施工方案，以确保工程的高效完成和质量达标。
该方案涵盖了施工前的准备工作、施工过程中的关键步骤和注意事项，以及施工后的验收程序。
2. 施工准备
在施工前，应进行详细的准备工作，包括：
- 评估施工区域的情况，确定施工所需的材料和设备
- 制定施工计划和时间表，确保施工进度合理安排
- 确定施工人员和相关监督人员的责任和职责
- 安排必要的安全措施和培训，确保施工过程中的安全性和合规性
3. 施工过程
在施工期间，需要注意以下关键步骤和注意事项：
- 按照施工计划进行工程进度的安排和监控
- 严格按照相关规范和标准进行施工，确保工程质量符合要求
- 进行必要的测试和检查，确保管道和相关设备的完整性和正常运行
- 及时处理施工中出现的问题和难题，确保工程进展顺利
4. 施工验收
在施工结束后，应进行施工验收程序，包括：
- 检查管道和相关设备的质量和安全性，确保符合相关标准和规定
- 进行必要的测试和试运行，验证纯净水管道的正常运行和性能
- 编制施工完成报告，记录工程的施工情况和结果
- 给予必要的维修和保养建议，以确保纯净水管道的长期使用和维护
5. 结论
本文档提供了一份纯净水管道工程施工方案，包括施工前的准备工作、施工过程中的关键步骤和注意事项，以及施工后的验收程序。
通过严格按照该方案执行施工，可以确保工程的高效完成和质量达标。
以上。
管道酸洗、钝化施工方案4(精)
管道酸洗、钝化施工方案4(精)
在工程施工中，管道酸洗和钝化工作是非常关键的一环，对于管道设备的使用
寿命和安全性有着重要的影响。
本文将详细介绍管道酸洗和钝化的施工方案，讨论工艺流程和施工注意事项，以确保工程质量和安全性。
管道酸洗施工方案
管道酸洗是清除管道内壁沉积物和保护管道表面的一种方法，能够有效延长管
道的使用寿命。
下面是管道酸洗的施工方案：
1.准备工作：确定酸洗液成分和浓度，检查管道的材质和耐酸性。
2.封堵管道：先将管道两端封堵，确保只有管道内部接触酸洗液。
3.注入酸洗液：使用泵将酸洗液注入管道，注意控制流速和压力，避
免管道受损。
4.保持一定时间：根据管道材质和沉积物情况，确定酸洗时间，通常
为数小时至一天。
5.冲洗清洁：酸洗结束后，用清水反复冲洗管道，确保酸洗液完全清
除。
管道钝化施工方案
管道钝化是在酸洗后对管道表面进行处理，形成保护膜，防止管道再次腐蚀。
下面是管道钝化的施工方案：
1.清洁表面：确保管道表面干净无油污，可用化学品清洁或砂纸打磨。
2.浸泡处理：将管道浸泡在钝化液中，根据材质和条件控制钝化时间。
3.中和处理：将处理过的管道放入碱性溶液中中和，保证管道表面中
性。
4.水洗干燥：最后用清水冲洗管道，待干燥。
以上是管道酸洗和钝化的施工方案，关键在于严格控制每个步骤的细节，确保
处理效果和安全性。
在施工过程中，应配备好防护措施，避免酸洗液或钝化液对人员造成伤害。
只有合理的施工操作和严谨的管理才能保证管道设备的长期稳定运行。
管道钝化记录
——
氢氧化钠2袋4L，清水100L融合搅 拌10分钟
——
初始温度15℃，开加热器加热，加 热30分钟，水温升至75℃
结果
签字栏
操作人： 见证人：
操作人： 见证人： 操作人： 见证人：
氢氧化钠调和液
75℃
——
试纸检测氢氧化钠浓度3.3%-5%， 开始放水循化45分钟后，关闭阀 门，开始排水，收集废水
操作人： 见证人：
纯化水
室温
——
接入纯化水，循环冲洗10分钟
操作人： 见证人：
钝化液 钝化液 钝化液 纯化水
室温 室温 45℃ 室温
—— —— —— ——
调制硝酸溶液，按31升复合酸， 100升清水，搅拌10分钟
初始温度17℃，加热35分钟，温度 升至45℃
检测浓度8%，开始接入循环50分钟 后，排水收集废水
编号： 分项工程名称
不锈钢管道钝化记录
日期： 项目地点
管道（设备）名称 溶液名称
自来水
调制氢氧化钠调和 液 氢氧化钠调和液
使用温度 （℃） 室温
室温 室温
纯化水管道钝化
材质
用具
操ቤተ መጻሕፍቲ ባይዱ方法
开始时间 结束时间
2500L专用泵设备， 用专用管道连接进水和回水管，使 50L塑料桶10个，电子 需钝化管道处于循环，注入100L自 秤1台，不锈钢搅拌杆 来水，观察管道有无渗漏 2根，橡胶手套5双，
接入纯化水，分5次循化冲洗管 道，间隔时间10分钟，每次结束后 接入干净纯化水再次冲洗
操作人： 见证人： 操作人： 见证人： 操作人： 见证人： 操作人： 见证人：
