PZ配电箱安装使用说明书
配电箱使用说明范文
配电箱使用说明范文
配电箱是一种用于配电和控制电器设备的设备，通常安装在室内或室外的墙壁上。
它负责将电源供应分配给各个电器设备，并具有控制电流和保护电器设备的功能。
为了正确、安全地使用配电箱，下面是一些使用说明。
1.安装位置选择：
配电箱应安装在干燥、通风良好的地方，且远离易燃物和水源。
室内安装时，应避免安装在潮湿的地方，以防止电箱受潮。
室外安装时，应使用防水材料覆盖电箱，以防止雨水浸入。
2.正确操作顺序：
在使用配电箱之前，必须将主电源断开并确保设备上的所有开关处于关闭位置。
当需要开启电器设备时，先将主电源插头插入电源插座，然后逐个打开所需设备的电源开关。
当关闭设备时，应按相反的步骤操作。
3.合理负载分配：
配电箱通常会标注其额定电流和容量。
在使用时，要确保负载不超过电箱的额定电流，以防止过载和设备损坏。
如果需要连接高功率设备，建议单独为其提供独立的电源插座或使用稳定器等辅助设备。
4.定期检查和维护：
为了保证配电箱的正常运行和安全使用，应定期检查和维护。
首先，要检查电箱和电线是否有损坏或老化现象，如有必要，及时更换；其次，要保持电箱干净整洁，定期清除尘垢和杂物；最后，要检查电箱内部的电器设备和配件，如发现异常情况，应立即修复或更换。
5.安全用电：
使用配电箱时，要注意电源的安全。
首先，要定期检查插头和插座的接触是否良好，如松动或烧焦等情况应及时处理；其次，要避免插头接触水、湿度或金属物体，以防发生短路；最后，当要拔出插头时，应先关闭电源开关，确保安全拔出。
安装工程说明图-电气工程-配电箱(盘)安装
配电箱（盘）安装
做法说明
1．配线排列整齐，无绞接现象，并绑扎成束，在活动部位应固定。盘面引出及引进的导线应留有适当余度，以便检修。
2．导线剥削处不应伤线芯或线芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。如必须穿孔用顶丝压接时，多股线应涮锡后再压接，不得减少导线股数。
安装工程说明图-电气工的铁制盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE保护地线（PE线为黄绿相间的双色线也可采用编织软铜线），但PE保护地线不允许利用箱体或盒体串接。
2．导线穿金属底板需有护套保护。
3．电器元件应与配电箱（盘）周边预留足够的操作距离。
3．分户配电箱配管排列间距相等，输入电源在左侧，输出电源在右侧。导线敷设整齐，相线颜色为黄（A相）绿（B相）红（C相），零线为淡蓝色，保护地线（PE线）为黄绿相间色。
4．安装完毕用500V兆欧表对线路进行绝缘摇测，相线和对地绝缘电阻值必须大于0.5MΩ。
5．同一端子孔压接单芯导线根数不得多于2根。
住宅户内pz-30箱安装高度规范
住宅户内pz-30箱安装高度规范
1、箱体要完整，pz30系列的配电箱箱体也有塑料和金属之分，安装方式除了嵌入式外，还有封闭悬挂式。
无论是采用什么安装方式，箱体必须保持完整，不能有缺边缺角的地方。
2、空气开关要有安装底架，并保持底架的干净。
而且空气开关安装时要有足够的发挥空间，不能过于狭窄。
3、箱体内的汇流排应该完好无损，接线要包含零线、相线和保护接地线，这些接线不仅要具有良好的绝缘性，还要按规定做好排列。
4、箱体安装环境保持通风和干燥，周围不能安放过多的障碍物，否则不利于后续的使用和维修。
5、在采用封闭悬挂式安装方式时，高度要控制在1.8米以内，而且要将进线电管用螺帽锁紧固定。
6、箱体内的进线开孔要平滑光洁，接线要规则整齐，各回路的进线不能有接头，长度不能太短，要留有足够的发挥余地。
pz-30箱安装高度参数
PZ30-2 11X16X8 70
PZ30-4 15X17X8 64
PZ30-6 20X21X9 36
PZ30-8 23X24X9 36
PZ30-10 28X28X9 30
PZ30-12 28X31X9 28
PZ30-15 28X37X9 24 PZ30-18 28X42X9 20 PZ30-20 28X46X9 14 PZ30-24 47X21X9 12 PZ30-30 47X37X9 10 PZ30-36 47X42X9 8 PZ30-40 47X46X9 4 PZ30-45 58X37X9 4 PZ30-54 39X63X9 4 PZ30-60 47X67.5X9 4。
PZ30安装使用说明书
PZ30安装使用说明书PZ30模数化终端组合电器（配电箱）安装使用说明书S02.SM 12008-4-2上海西屋成套设备有限公司目录1概述…………………………………………… (1)2引用文件…………………………………………… (1)3使用环境条件…………………………………………… (1)4技术参数…………………………………………… (1)5产品型号的组成及含义…………………………………………… (2)5.1产品全型号组成…………………………………………… (2)5.2 装置中元器件代码含义……………………………………………PZ30模数化终端组合电器（配电箱）安装使用说明书1 概述PZ30模数化终端组合电器（配电箱）适用于各种楼宇和厂房的照明控制、中小型电器设备控制和电能分配，额定电压220/380V，设备最大总电流250A，单路输出最大电流80A，额定短时耐受电流6kA，最多输出可达36路。
PZ30模数化终端组合电器（配电箱）有嵌入式和悬挂式安装方式，适用于建筑物的不同部位。
内部器件通用型强，变换方便，可满足现场施工的适应型配置和后期调整。
2 引用文件PZ30模数化终端组合电器（配电箱）遵循并符合以下国家标准的要求：GB 7251.3—1997 对非专业人员可进入场地的低压成套开关设备和控制设备—配电板的特殊要求GB 4208—1993 外壳防护等级（IP代码）JB/T 7121—1993 模数化终端组合电器箱内各电器元件均符合各自的标准。
3 使用环境条件a) 周围空气温度-25℃～40℃。
b) 海拔不超过1000m。
c) 周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染。
d) 湿度条件如下：——在24h内测得的相对湿度的平均值不超过95%；e) 地震烈度不超过8度当使用条件不同或有特殊要求时需与制造厂协商4 技术参数PZ30模数化终端组合电器（配电箱）技术参数见表1。
表1 技术参数5 产品型号的组成及含义5.1 产品全型号组成产品全型号组成如下：P Z 3- □□□ / □ - □ - □输出元器件代号中间元器件代码输入元器件代码回路数 安装方式： 嵌入式R ，悬挂式X输出电路连接方式：插座输出Z ，接线输出不标 设计序号 模数化终端组合电器5.2 装置中元器件代码含义装置中元器件代码含义见表2。
配电箱安装使用操作规程

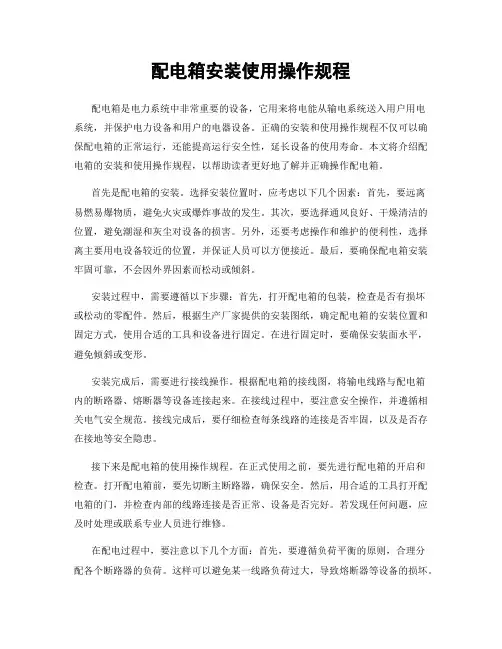

配电箱安装使用操作规程配电箱是电力系统中非常重要的设备，它用来将电能从输电系统送入用户用电系统，并保护电力设备和用户的电器设备。
正确的安装和使用操作规程不仅可以确保配电箱的正常运行，还能提高运行安全性，延长设备的使用寿命。
本文将介绍配电箱的安装和使用操作规程，以帮助读者更好地了解并正确操作配电箱。
首先是配电箱的安装。
选择安装位置时，应考虑以下几个因素：首先，要远离易燃易爆物质，避免火灾或爆炸事故的发生。
其次，要选择通风良好、干燥清洁的位置，避免潮湿和灰尘对设备的损害。
另外，还要考虑操作和维护的便利性，选择离主要用电设备较近的位置，并保证人员可以方便接近。
最后，要确保配电箱安装牢固可靠，不会因外界因素而松动或倾斜。
安装过程中，需要遵循以下步骤：首先，打开配电箱的包装，检查是否有损坏或松动的零配件。
然后，根据生产厂家提供的安装图纸，确定配电箱的安装位置和固定方式，使用合适的工具和设备进行固定。
在进行固定时，要确保安装面水平，避免倾斜或变形。
安装完成后，需要进行接线操作。
根据配电箱的接线图，将输电线路与配电箱内的断路器、熔断器等设备连接起来。
在接线过程中，要注意安全操作，并遵循相关电气安全规范。
接线完成后，要仔细检查每条线路的连接是否牢固，以及是否存在接地等安全隐患。
接下来是配电箱的使用操作规程。
在正式使用之前，要先进行配电箱的开启和检查。
打开配电箱前，要先切断主断路器，确保安全。
然后，用合适的工具打开配电箱的门，并检查内部的线路连接是否正常、设备是否完好。
若发现任何问题，应及时处理或联系专业人员进行维修。
在配电过程中，要注意以下几个方面：首先，要遵循负荷平衡的原则，合理分配各个断路器的负荷。
这样可以避免某一线路负荷过大，导致熔断器等设备的损坏。
其次，要定期检查配电箱内部的设备和线路连接，确保其正常运行。
定期检查的频率可以根据具体情况来确定，一般建议每年至少进行一次。
另外，还要及时处理设备故障和线路故障，避免影响正常供电。
配电箱(盘)安装操作要点
配电箱（盘）安装操作要点
1操作要点
1.1电盘配线
1.1.1根据电具、仪表的规格，容量和位置选好导线的截面积的长度，进行组配，导线应排列整齐，无绞接现象，绑扎成束，压头时，逐个压牢，使用多股线时，必须用压线端子连接。
1.1.2导线与器具连接质量要求如下：
①连接牢固紧密，不露线芯，不伤芯线，不断股。
②压板连接时压紧无松动。
③螺栓连接时，垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不超过二根，防松垫圈等配件齐全。
④箱（盘）内开关动作灵活可靠，带有漏电保护的回路，漏电保护装置动作电流不大大30Ma，动作时间不大于0.1S。
⑤照明箱（盘）内设置零线（N）和保护地线（PE线）汇流排，零线和保护地线应经汇流配出。
1.2绝缘摇测
箱内电器安装完毕，用500V兆欧表对线路绝缘摇测，摇测包括相线与相线、相线与中性线之间、相线与保护地线之间、中性线与保护地线之间的绝缘并记录存档。
1.3配电箱安装质量要求
1.3.1位置正确，部件齐全，箱体开孔与导管管径适配，暗装配电箱盖紧贴墙面，箱（盘）涂层完整。
1.3.2箱内接线整齐，回路编号齐全，标识正确。
1.3.3 PE保护地线不串接，安装牢固。
1.3.14 配电箱安装牢固垂直度偏差为1.5‰，底边距地面不小于1.8m。
PZ配电箱说明书
说明书
本产品适用于高层建筑、宾馆、住宅等建筑物。
交流50Hz，额定电压380V 以下的低压配电系统中，作为实现对照明配电线路切换、漏电、过载、短路保护之用。
使用环境条件
◆周围空气温度不高于+40摄氏度，不低于一5摄氏度，并且在24小时内平均温度不高于+35摄氏度。
◆空气清洁，相对湿度在+40摄氏度时不超过50%，温度较低时允许有较高的相对湿度，例如：+20摄氏度为90％。
◆海拔高度不超过2000米。
◆安装位置应垂直放置，倾斜度不超过5摄氏度。
◆安装地点在无剧烈震动和冲击的地方，及其不足以腐蚀电器元件的场所。
◆在装有漏电保护元件的产品中，其安装地点的外磁场强度在任何方向不超过地磁场的5倍。
主要规格和技术参数
◆本产品主要分6、9、12、1 5、1 8、24、30、36单元供用户选用。
◆最大总输入电流为20、25、32、40、50、63、100A。
◆最大分路输出电流为6、10、16、20、25A。
◆额定绝缘电压500V。
◆额定短时耐受电流3KA。
◆额定漏电动作电流，主进线路不超过100MA。
单个输出电路不超过50MA。
◆额定漏电不动作电流为漏电动作电流的50％。
◆额定漏电时间不超过0.1秒。
德力西电气 CDPZ30S 配电箱样本 产品说明书
厚度 1.2mm CDPZ30SR412 CDPZ30SR612 CDPZ30SR812 CDPZ30SR1012 CDPZ30SR1212 CDPZ30SR1512 CDPZ30SR1812 CDPZ30SR20D12 CDPZ30SR24D12 CDPZ30SR2012 CDPZ30SR2412 CDPZ30SR3012 CDPZ30SR3612 CDPZ30SR4012 CDPZ30SR4512 CDPZ30SR5412 CDPZ30SR6012 CDPZ30SR7212 CDPZ30SR8012
GB/T 17466.1,GB/T 17466.24
IP30
附录
排数 单排
双排 三排 四排
位数
4 6 8 10 12 15 18 20 24 20 24 30 36 40 45 54 60 72 80 Nhomakorabea排数 单排
双排 三排 四排
位数
4 6 8 10 12 15 18 20 24 20 24 30 36 40 45 54 60 72 80
接地螺栓
接地螺栓
底箱组图 操作空间大，布线便捷，施工效率更高 采用外折弯形式，搭接方式电焊，机械强度高，稳定性强 底箱和面盖分别配有独立的接地螺栓
德力西电气订阅号
2017年3月第二版
DENCPCDPZ30SZY1701
CDPZ30s
系列配电照明箱
CDPZ30s系列配电照明箱
概述 CDPZ30s 系列配电照明箱，适用于公寓、别墅、酒店、商业楼等场所。与德力西电气的模数化低压配 电产品配套使用，为开发商、盘厂和最终用户提供一个安全、稳定、完整的户内低压终端配电解决方案。
产品选型
CDPZ30s终端照明配电箱
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PZ型配电箱
使
用
说
明
书
山东德润机电设备制造有限公司
PZ型配电箱(配电板)适用于三相交流50Hz，额定电压220V/380V，额定电流250A及以下的三相四线制电力系统，作为接受电能和分配电能之用。
广泛用于厂矿企业和民用建筑的配电、照明、计量等用途。
产品具有安全性好，电气方案灵活，组合方便，系列性、实用性强，结构新颖、防护等级高等特点。
符合标准
本产品符合：
国家标准GB7251.3-1997《对非专业人员可进入场地的低压成套开关设备和控制设备--配电板的特殊要求》
使用条件
周围空气温度不高于+40℃；不低于-5℃；并且24小时内其平均温度不高于+35℃。
周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃时为90%，但应考虑到由于温度的变化有可能会偶然产生适度的凝露。
户内使用，使用地点的海拔高度不得超过2000m。
应安装在无剧烈震动和冲击以及不足以使电器元件受到腐蚀的场所。
结构特点
1、外形尺寸900mm×1350mm×200 mm
2、箱体2mm厚冷轧钢板、箱门2.0mm厚冷轧钢板制作。
箱门开启角度>90°。
3、箱门装有防盗锁，防止非专业人员开启。
箱内加有一防护板，防止触及带电接线点和汇流排，所在开关手柄露出防护板，便于操作。
4、电表设观察窗，以便读取电度数。
5、所有元件共用一块电气元件安装板，为镀锌件或喷漆件。
电度表直接安装在元件安装板上，开关、插座元件采用导轨安装，导轨装在开关支架上，开关支架用螺钉固定在安装板上，导轨采用镀锌件。
6、箱门和箱体焊有接地螺栓，元件安装板用螺栓和接地铜排连接。
箱体和箱门用裸铜编织线连接。
整个结构构成了连续的保护电路。
安装、维修和使用
产品到达收货地点后，首先应当检查包装是否完整无损。
1.产品安装：产品的安装应按照配电箱现场安装通用要求进行。
2、产品在安装完毕后，投入运行前需进行如下项目的检查与试验。
2.1检查箱体面漆有无脱落，箱内是否干燥、清洁。
2.2电器元件的操作机构是否灵活，不应有卡滞和操作力过大现象。
2.3元件通断是否可靠、准确，辅助接点的通断是否可靠准确。
2.4仪表指示与互感器的变化及极性是否正确。
2.5母线连接是否良好，绝缘支撑件、安装件及附件是否安装牢固可靠。
2.6辅助接点是否符合要求。
2.7电器的接点是否符合电器原理图要求。
2.8保护电路系统是否符合要求。
2.9绝缘电阻符合要求。
3、使用注意事项
3.1 PZ型配电箱(配电板)为靠墙安装、正面操作综合配电箱。
配电箱的正常操作及维修工作，必须是考核合格的专业人员方可进入或开启进行操作、检查和维护；
3.2空气断路器、塑壳开关经过多次分、合，特别是经过短路分、合后，会使触头局部烧伤和产生碳类物质，使接触电阻增大，应按断路器使用说明书进行维护和检修；
产品成套
制造厂供货时将提供下列文件及附件：
送货清单产品合格证出厂检验报告
一次系统图、控制原理图和二次接线图；框门钥匙、及合同规定的备品配件主要元器件的使用说明书
订货须知
用户订货时，应提供下列资料；
1、主电路方案及辅助电路方案
2、主电路系统组合顺序图
3、辅助电路电气原理图
4、箱内元器件清单
5、其他特殊要求。
