第五章 节理构造
（4）结合地质背景： （所在的构造和地质体） （5）节理与岩层产状关系：
垂直岩层层理的节理组合是区内最早形成的节理组合，产生 在岩层褶皱之前，斜交岩层层理的节理是后期形成的。
本讲要点
• 张节理、剪节理的鉴别 • 节理组、节理系 • 节理的分期依据
思考、讨论题
• 节理、张节理、剪节理、节理组、节理系 • 怎样利用节理判断局部主应力状态？ • 能否利用主断裂旁侧的张节理和剪节理判 断断裂的运动方式。 • 说明共轭节理的鉴别标志。
第五章 节理
思考、讨论题
• 说明横弯褶皱作用、剪切褶皱作用的特征和形 成机制。 • 剪切褶皱作用的主要变形特征，形成剪切褶皱 需要什么条件？为什么自然界较少见到剪切褶 皱？ • 压扁作用及其在不同褶皱阶段的表现特征。 • 膝折的类型及形成条件。
内容提要
一、节理分类 二、节理组合、节理分期 三、节理的力学属性 四、张节理形成的最大深度问题
3.根据节理力学性质分类
• 节理都是在一定的条件下受力的作用产生 的，根据节理与应力之间的关系和节理的 特征可分为剪节理和张节理 • 剪节理:与最大或最小主应力有一定的夹 角（45°-φ/2）或（45°＋φ/2），平 行剪切面形成的的破裂面。 • 张节理：垂直最小主应力形成的破裂面。
(1)剪节理的特点
ห้องสมุดไป่ตู้
• 3共轭节理：沿着两组共轭剪切面 发育的剪切节理。
共轭节理的鉴别方法：
（1）两组节理具有相反 的剪切旋向是共轭关 系重要依据，相向运 动的两象限为σ1方向， 相背运动的两象限为 σ3方向。
共轭节理的鉴别方法
（2）两组节理互相切割；
共轭节理的鉴别方法：
• （3）共轭节理 的尾部常有折 尾、分叉现象， 在节理交叉处 常构成菱形结 环，可确定为 共轭节理。
第五节 断裂构造(一)——节理0
如果岩层中间夹有脆性较大的岩层，则在上下层的力偶作用下，形成层间剪节理（图7-59C）。有时这种剪节理或其它原因的剪节理，细而密集，甚至可将岩层劈成薄片，称为劈理。图7-61说明层间剪节理或剪劈理的成因。
三、研究节理的意义
研究节理的类型、成因和分布规律有着重要的理论和实际意义。
（1）纵节理二者大致平行的节理；
（2）横节理二者大致垂直的节理；
（2）横节理二者大致垂直的节理；
（3）斜节理二者互相斜交的节理。
上述两种分类，在某些情况下，例如对于水平褶皱而言，走向节理相当于纵节理；倾向节理相当于横节理；斜向节理相当于斜节理。
（三）节理的力学成因分类
按照产生节理的力学性质，节理主要分为张节理和剪节理。
层节理 又称L节理，指节理面平行于流面的节理，常发育于岩体顶部或与围岩接触的平缓部位。这可能因岩浆自上而下冷却依次逐渐收缩所致。
上述三种节理常把侵入体分割成大小方块，促进岩石的风化。
斜节理 指节理走向与流线、流面斜交的节理，常两组共生形成“X”形。节理面光滑，有时可见擦痕和光滑镜面。这种节理属于构造节理，是在上述节理形成后，岩体受压因剪切作用所致。
（一）岩层褶皱前的早期节理
当一套水平岩层受到水平方向的侧向压力时，在层面上出现两组剪切节理，即X节理（共轭节理）；这种节理面垂直于层面，是为平面型X节理（图7-59A）。
如果继续受力，会在沿着压力方向产生一组张节理，又叫横张节理；有时是沿着X节理面曲折拉开，形成追踪张节理（图7-59A）。
2.构造节理 指在构造运动作用下形成于岩石中的节理，常常成组成群有规律地出现。这种节理往往与其他构造如褶皱、断层等有一定的组合关系和成因联系。如图7-53表示在水平挤压下在褶曲构造中可能发育的各种节理。
地质学基础知识总结第五章
1.构造运动（tectonic movement）:岩石(岩层)在地壳运动的作用下发生的变形或变位，是地壳运动的产物。
2.褶皱：层状岩石弯曲变形，不管其体积大小和弯曲形态如何，都称作褶皱。
褶皱的基本类型有背斜和向斜。
3.背斜、向斜：褶皱经风化剥蚀后露出地面的地层，分别向两边对称出现，岩层向上拱起，老地层在中间，新地层在两侧的称为背斜；岩层向下弯曲，新地层在中间，老地层在两侧的称为向斜。
4.断裂是指岩石受力作用发生的破裂变形。
其中两侧岩石未发生显著移动的称作节理，发生显著移动的叫做断层。
5.水平岩层是同一层面上各点的海拔标高相同或基本相同的岩层。
Δ6.水平岩层的特征（１）在地形地质图上，岩层的地质界线与地形等高线平行或重合。
在山顶或孤立山丘上的地质界线呈封闭的曲线，在沟谷中呈尖齿状条带，其尖端指向上游。
（２）一套水平岩层，老岩层在下，新岩层在上。
若地形切割轻微，地面只出露最新地层。
如果地形切割强烈、沟谷发育，则在低洼处出露较老的地层，自低谷至山顶地层时代依次变新。
（３）岩层顶、底面之间的垂直距离是岩层的厚度，水平岩层的厚度即其顶、底面的标高差。
（４）岩层出露宽度是其顶、底面出露线之间的水平距，水平距的大小取决于岩层厚度和地面坡度。
厚度一致的岩层出露宽度决定于坡度，坡度大出露宽度小，坡度小则出露宽度大。
坡度一致时，出露宽度决定于厚度，厚度大出露宽度大，厚度小则出露宽度小。
7. 产状：岩层的产状即岩层在空间上的产出状态，包括岩层的倾向、走向和倾角产状三要素：指倾斜岩层的走向、倾向和倾角。
•走向：倾斜岩层层面同任意水平面的交线的方向，它标志着岩层的延长方向。
•倾向：层面上与走向垂直并指向下方的直线叫真倾斜线，它的水平投影所指向的方向即真倾向(倾向)。
它代表层面倾斜的方向，恒与走向垂直；层面上与走向线斜交的直线都是视倾斜线，它们在水平面上投影线的方向都叫视倾向。
•倾角：层面与水平面的最大交角。
也即倾向线与倾斜线的夹角；视倾斜线与其在水平面上投影线的夹角称为视倾角。
第五章_节理__§1节理的分类
不规则状；
第一节 节理的分类
张节理的侧列、张口充填、共轭雁列
第一节 节理的分类
张节理是在平 行于节理面的压应 力或垂直于节理面 的张应力作用下形 成的, 因此, 张节理 面的垂直方向，代 表s3方向, 张节理 面与应变椭球体的 最大应变轴A轴垂直。
第一节 节理的分类
节理力学性质的转化:
早期形成的剪节理, 在后 期构造变形中会被改造或 叠加。
基隆八斗子砂岩层面
第一节 节理的分类
节理与有关构造的几何关系分类
分类的依据 按节理形成的力学性质分类
一、节理与有关构造的几何关系分类:
1. 根据节理产状与岩层产状的关系划分 ⑴走向节理：节理走向与岩层走向大致平行 ⑵倾向节理：节理走向与岩层走向大致垂直 ⑶斜向节理：节理走向与岩层走向斜交 ⑷顺层节理：节理面与岩层的层面大致平行
例如: 早期在南北向挤压 下形成一对共轭剪节理, 后 期在南北向顺时针剪切力 的作用下, 北东向一组剪节 理被改造为北东向的张节 理; 若后期发生的是南北向 逆时针剪切力, 则早期的北 西向一组剪节理被改造成 北西向的张节理。
第一节 节理的分类
节理性质的转变
方家泉追踪张节理
方家泉节理
第一节 节理的分类
多发育于砂岩等碎屑岩中，其大小与 岩石的粒度有关。粒度越细、越均匀， 发育越完善。
第一节 节理的分类
羽饰构造
第一节 节理的分类
羽饰构造包括几个组成部分: 羽轴、 羽脉、边缘带、边缘节理、陡坎。
第一节 节理的分类
羽饰构造有多种型式, 最常见的是人字型, 也有呈放射状和环状的。 羽饰构造一般发育于浅层次的脆性状 态岩石中, 是快速破裂中形成的, 羽脉的发散 方向指示节理的扩展方向, 羽脉收敛会聚方 向和人字型尖端指向断裂源点,边缘带的边缘 节理及陡坎与微剪羽裂类似, 显示出剪切力 偶方向。
第一节 节理的分类
张节理的侧列、张口充填、共轭雁列
第一节 节理的分类
张节理是在平 行于节理面的压应 力或垂直于节理面 的张应力作用下形 成的, 因此, 张节理 面的垂直方向，代 表s3方向, 张节理 面与应变椭球体的 最大应变轴A轴垂直。
第一节 节理的分类
节理力学性质的转化:
早期形成的剪节理, 在后 期构造变形中会被改造或 叠加。
基隆八斗子砂岩层面
第一节 节理的分类
节理与有关构造的几何关系分类
分类的依据 按节理形成的力学性质分类
一、节理与有关构造的几何关系分类:
1. 根据节理产状与岩层产状的关系划分 ⑴走向节理：节理走向与岩层走向大致平行 ⑵倾向节理：节理走向与岩层走向大致垂直 ⑶斜向节理：节理走向与岩层走向斜交 ⑷顺层节理：节理面与岩层的层面大致平行
例如: 早期在南北向挤压 下形成一对共轭剪节理, 后 期在南北向顺时针剪切力 的作用下, 北东向一组剪节 理被改造为北东向的张节 理; 若后期发生的是南北向 逆时针剪切力, 则早期的北 西向一组剪节理被改造成 北西向的张节理。
第一节 节理的分类
节理性质的转变
方家泉追踪张节理
方家泉节理
第一节 节理的分类
多发育于砂岩等碎屑岩中，其大小与 岩石的粒度有关。粒度越细、越均匀， 发育越完善。
第一节 节理的分类
羽饰构造
第一节 节理的分类
羽饰构造包括几个组成部分: 羽轴、 羽脉、边缘带、边缘节理、陡坎。
第一节 节理的分类
羽饰构造有多种型式, 最常见的是人字型, 也有呈放射状和环状的。 羽饰构造一般发育于浅层次的脆性状 态岩石中, 是快速破裂中形成的, 羽脉的发散 方向指示节理的扩展方向, 羽脉收敛会聚方 向和人字型尖端指向断裂源点,边缘带的边缘 节理及陡坎与微剪羽裂类似, 显示出剪切力 偶方向。

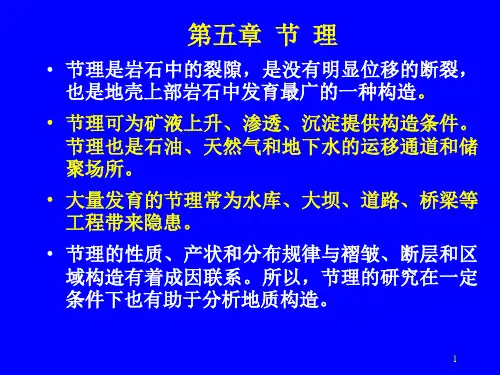

8.第五章 节理
13
•
节理的配套是指查明统一应力场中 形成的各组节理及其组合关系。
• 主要介绍共轭剪节理的配套。 • 1、互错 • 2、折尾、菱形结环 • 3、运动方向 • 4、追踪
14
第二节 雁列节理和羽饰构造
• 一、雁列节理 • 雁列节理是一组呈雁行斜列式的节理，这 类节理常被充填形成雁列脉。雁列脉产出于多 种岩石，在碳酸盐岩中尤其发育 。 雁列脉呈带状展布的范围称为雁列带 ( 图 10-10) 。穿过各单脉中心而平分雁列带的中心 面，称为雁列面。雁列面在雁列带横截面上的 迹线称雁列轴。单脉与雁列面的锐交角为雁列 角。 雁列脉可以是单列产出，是单剪作用的结 果，也可以由左阶和右阶两条雁列脉交叉组合 成共轭雁列脉 (图10-7)。
20
• 节理充填物的晶体常显示纤维状习性。 按照纤维晶体生长方向与脉壁的关系， 可分为同向型和反向型。同向型纤维晶 体自两壁向中心生长，相向生长的晶体 于岩脉的中心遇合，形成一条锯齿状中 线(带)。反向型纤维晶体则自中心向两壁 生长。 • 纤维晶体与脉壁可以是垂直的，也可以 是斜交的。
21
二、裂开-愈合作用
(5)
(6)
形成ｘ形共轭剪节理; 形成羽列;
尾端变化为折尾菱形结 环;
树枝状.追踪ｘ形成锯齿状
尾端分叉、杏仁状结环.
9
•
上述剪节理和张节理的特征是在一次变形 中形成的节理所具有的。如果岩石或岩层经历 了多次变形，早期节理的特点在后期变形中常 被改造或被破坏。即使在同一次变形中，由于 各种因素的干扰，也会使节理并不具备上述典 型特征。因此，在鉴别节理的力学性质时，首 先，必须选取未受后期改造的节理，并且要综 合考虑各种特点 ; 其次，不能只依据个别露头 上节理的特点，而应对区域内许多测点或露头 上节理的特点加以分析对比 ; 第三，鉴别节理 力学性质应结合与节理有关的构造和岩石的力 学性质进行分析。
•
节理的配套是指查明统一应力场中 形成的各组节理及其组合关系。
• 主要介绍共轭剪节理的配套。 • 1、互错 • 2、折尾、菱形结环 • 3、运动方向 • 4、追踪
14
第二节 雁列节理和羽饰构造
• 一、雁列节理 • 雁列节理是一组呈雁行斜列式的节理，这 类节理常被充填形成雁列脉。雁列脉产出于多 种岩石，在碳酸盐岩中尤其发育 。 雁列脉呈带状展布的范围称为雁列带 ( 图 10-10) 。穿过各单脉中心而平分雁列带的中心 面，称为雁列面。雁列面在雁列带横截面上的 迹线称雁列轴。单脉与雁列面的锐交角为雁列 角。 雁列脉可以是单列产出，是单剪作用的结 果，也可以由左阶和右阶两条雁列脉交叉组合 成共轭雁列脉 (图10-7)。
20
• 节理充填物的晶体常显示纤维状习性。 按照纤维晶体生长方向与脉壁的关系， 可分为同向型和反向型。同向型纤维晶 体自两壁向中心生长，相向生长的晶体 于岩脉的中心遇合，形成一条锯齿状中 线(带)。反向型纤维晶体则自中心向两壁 生长。 • 纤维晶体与脉壁可以是垂直的，也可以 是斜交的。
21
二、裂开-愈合作用
(5)
(6)
形成ｘ形共轭剪节理; 形成羽列;
尾端变化为折尾菱形结 环;
树枝状.追踪ｘ形成锯齿状
尾端分叉、杏仁状结环.
9
•
上述剪节理和张节理的特征是在一次变形 中形成的节理所具有的。如果岩石或岩层经历 了多次变形，早期节理的特点在后期变形中常 被改造或被破坏。即使在同一次变形中，由于 各种因素的干扰，也会使节理并不具备上述典 型特征。因此，在鉴别节理的力学性质时，首 先，必须选取未受后期改造的节理，并且要综 合考虑各种特点 ; 其次，不能只依据个别露头 上节理的特点，而应对区域内许多测点或露头 上节理的特点加以分析对比 ; 第三，鉴别节理 力学性质应结合与节理有关的构造和岩石的力 学性质进行分析。
第5章 节 理
第五章 节 理
三、节理的分期与配套
在漫长的地质历史时期中，一个地区可能经历过多 次构造运动，每一次构造运动都有着它自己的应力作用 的方式和方向，并由此产生了一定方向、一定力学性质 的节理、节理组以及一定组合型式的节理系。 而且，早期构造运动中形成的节理在后期构造运动 的构造应力场的作用下，会发生力学性质的改造和叠加。 所以，有必要对一个地区发育的所有节理按其形成 的不同时期和不同构造应力场进行分期和配套，以便从 时间上、空间上、力学成因上研究一个地区节理的形成 发育历史和分布产出规律，并为研究一个地区的构造发 展史及恢复古构造应力场提供一定的依据。
第五章 节 理
剪节理切穿砾石
第五章 节 理
3 张节理和剪节理特征对比
(5) 剪节理经常形 成共轭“X”型节理系： 常常成对出现，共同 组成共轭“X”型节理 系。“X”型剪节理发 育良好时，可将岩石 切割成棋盘格状或菱 形 张节理面两壁多张 开，常被矿脉充填， 矿脉宽度变化较大， 脉壁不平直。
第五章 节 理
后期节理有时利用 早期节理，顺早期节理 追踪或对早期节理加以 改造。由此，一些晚 期节理比早期节理更明 显、更完整。
第五章 节 理
3 借助其它地质体判别节理形成的先后顺序
岩墙、岩脉以及其它 地质体可用来间接判断节 理形成的先后顺序。 (1) 沿着不同期次节 理贯入的岩墙、岩脉和岩 体，岩性和结构上常常各 具特色，岩性、结构不同 的岩脉、岩墙的交切关系， 可指示节理形成的先后顺 序。
第五章 节 理
一、节理的概念及研究意义 二、节理的分类 三、节理的分期和配套 四、不同地质背景上发育的节理 五、节理的野外观察 六、节理测量资料的整理
第五章 节 理
一、节理的概念及研究意义 (一)概念 节理是岩石中的裂隙或破裂面，沿着节理面 两侧的岩块基本上没有发生过相对位移或没有明 显的相对位移。 (二) 研究意义 1、褶皱、断层和区域构造有着密切的成因 联系。 2、大量发育的节理常常引起水库的渗漏和 岩体的不稳定，为水库和大坝等工程带来隐患。 3、对固体矿床的形成提供场所是石油、天 然气和地下水的运移通道和储集场所。
构造地质学——节理之二
注意：无对应的错 开点。
⑶ 互切：同期。
⑷ 追踪、利 用和改造： 被追踪、利 用和改造者 早。
3. 借助相关地质体判别节理形成顺序
三、节理的配套
1. 配套的概念：把不同时期的节理归 并成节理组或节理系。
利用它们与主应力方位的关系来确定和 恢复局部或区域的古构造应力场。
2. 利用节理的共轭组合关系进行配套：
二、节理的分期
1. 分期概念：区分不同时期形成的节理的先 后关系。 目的：了解节理发育的一般规律，恢复节 理发育时期的古构造应力场。 依据：节理的相互交切关系，以及与相关 地质体的交切关系。
பைடு நூலகம்
2. 依据节理组交切 关系进行分期： ⑴ 错开关系：被 错者先. 注意：有对应 的错开点。
⑵ 限制：被限者晚。
第五章 节理(Joint)
第五章 节理
主要内容：
1.节理的分类 2.节理的分期与配套 3.不同地质背景上发育的节理 4.节理的野外观测 5. 节理测量资料的整理
一、节理组和节理系的概念
1. 节理组：在一次构造作用的统一应力场中 形成，产状基本一致，且力学性质相同的一 群节理，称之节理组。
2. 节理系：在一次构造作用的统 一应力场中形成的两个或两个以 上的节理组，称之节理系。如： X型共轭节理系、放射状或同心 状节理系。
复习：
1、剪节理和张节理的特征
2、节理的分期：错开、限制、互切； 借助其它地质体
3 1
4 2
1
32 1
3
1
2
1 2
3
a）利用节理的相互切错关系确定其共轭关 系。
b）利用剪切滑动关系
3. 根据总体地质特征进行配套
原理：发育特征显著不同的节理属于不同的套。 例如教材中：衡阳盆地中的两群节理(自学)。
⑶ 互切：同期。
⑷ 追踪、利 用和改造： 被追踪、利 用和改造者 早。
3. 借助相关地质体判别节理形成顺序
三、节理的配套
1. 配套的概念：把不同时期的节理归 并成节理组或节理系。
利用它们与主应力方位的关系来确定和 恢复局部或区域的古构造应力场。
2. 利用节理的共轭组合关系进行配套：
二、节理的分期
1. 分期概念：区分不同时期形成的节理的先 后关系。 目的：了解节理发育的一般规律，恢复节 理发育时期的古构造应力场。 依据：节理的相互交切关系，以及与相关 地质体的交切关系。
பைடு நூலகம்
2. 依据节理组交切 关系进行分期： ⑴ 错开关系：被 错者先. 注意：有对应 的错开点。
⑵ 限制：被限者晚。
第五章 节理(Joint)
第五章 节理
主要内容：
1.节理的分类 2.节理的分期与配套 3.不同地质背景上发育的节理 4.节理的野外观测 5. 节理测量资料的整理
一、节理组和节理系的概念
1. 节理组：在一次构造作用的统一应力场中 形成，产状基本一致，且力学性质相同的一 群节理，称之节理组。
2. 节理系：在一次构造作用的统 一应力场中形成的两个或两个以 上的节理组，称之节理系。如： X型共轭节理系、放射状或同心 状节理系。
复习：
1、剪节理和张节理的特征
2、节理的分期：错开、限制、互切； 借助其它地质体
3 1
4 2
1
32 1
3
1
2
1 2
3
a）利用节理的相互切错关系确定其共轭关 系。
b）利用剪切滑动关系
3. 根据总体地质特征进行配套
原理：发育特征显著不同的节理属于不同的套。 例如教材中：衡阳盆地中的两群节理(自学)。
构造地质学——节理之四
节理走向玫瑰花图
四川峨嵋挖断山构造略图
b.节理倾向玫瑰花图 (整圆)
c.节理倾角玫瑰花图 (整圆) 步骤与a同，在整 圆内作图
2、节理极点图
利用节理法线极点的赤平投影成图 优点：
1、编制简单 2、能准确反映节理发育的优势方位
不足：
定性研究
3、节理等密图(定量研究)
1)用等值线值换算成百分数
第五章 节理(Joint)
第五章 节理
主要内容：
1.节理的分类 2.节理的分期与配套 3.不同地质背景上发育的节理 4.节理的野外观测 5. 节理测量资料的整理
对节理资料进行统计分析，以查明节理发育 的规律和特点及其与该区有关构造的关系。 一般采用图表方式: 1)节理玫瑰花图 a、走向玫瑰花图 b、倾向玫瑰花图 c、倾角玫瑰花图 2)节理极点图 3)节理等密图
B A
一、基本节理图
1、节理玫瑰花图 a、走向玫瑰花图 b、倾向玫瑰花图 c、倾角玫瑰花图
反映节理方位趋势
a.节理走向玫瑰花图(半圆)
编制简单、反映节理的走向方位，步骤： 1)资料整理：
走向换算，使走向落在上半圆内(一、四象 限)；
分组（每10度一组）统计节理条数和平均 走向。
2)确定比例尺，作半圆、标坐标； 3)找点、连线； 4)标图名和比例尺。
二、节理资料的电算处理
快捷、方便，适宜处理大量数据
要点： 1.剪节理和张节理的主要特征和区分方 法。 2.节理的分期和配套方法。 3.共轭剪节理及其应力指向意义。 4.节理的分期和共轭节理的判定。 5.节理玫瑰花图的制作。 6.节理等密图的制作
福建漳州滨海火山公园
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（4）结合地质背景： （所在的构造和地质体） （5）节理与岩层产状关系：
垂直岩层层理的节理组合是区内最早形成的节理组合，产生 在岩层褶皱之前，斜交岩层层理的节理是后期形成的。
本讲要点
• 张节理、剪节理的鉴别 • 节理组、节理系 • 节理的分期依据
思考、讨论题
• 节理、张节理、剪节理、节理组、节理系 • 怎样利用节理判断局部主应力状态？ • 能否利用主断裂旁侧的张节理和剪节理判 断断裂的运动方式。 • 说明共轭节理的鉴别标志。
第五章
节
理
节理定义：无明显位移的裂隙，成群成组发育。 在地壳岩石中广泛存在。 节理研究意义：
1.实际意义： • 为（矿液、油气、水）提供运移通道和储藏 的空间； • 为水库和大坝等工程带来隐患（渗漏、破坏） 2.理论意义： 阐明地质构造的形成和发展
一、节理分类
• 根据节理与有关构造的几何关系的分类 • 根据节理力学性质的分类
1.节理与岩层产状关系的分类
1）走向节理：节理走向与所在岩层走向大致平行的节理(1) 2）倾向节理：节理走向与所在岩层走向大致垂直的节理(2) 3）斜向节理：节理走向与所在岩层走向斜交 （3，4） 4）顺层节理：节理面与所在岩层面大致平行的节理（5）5Βιβλιοθήκη 2.节理与褶皱轴关系的分类
a-纵节理；节理走向与褶皱轴向平行的节理 b-斜节理;节理走向与褶皱轴向斜交的节理 c-横节理：节理走向与褶皱轴向垂直的节理
3.根据节理力学性质分类
• 节理都是在一定的条件下受力的作用产生 的，根据节理与应力之间的关系和节理的 特征可分为剪节理和张节理 • 剪节理:与最大或最小主应力有一定的夹 角（45°-φ/2）或（45°＋φ/2），平 行剪切面形成的的破裂面。 • 张节理：垂直最小主应力形成的破裂面。
(1)剪节理的特点
=10°~15°
右列式
左列式
(2)张节理特点 • A-张性破裂面: • 产状不稳定、延伸不远、常侧列产出
• B-粗糙不平，无擦痕。 • C-多脉体充填，脉的宽度变化大 • D-常绕过砾石
• F-追踪共轭剪节理， • 呈锯齿状
–追踪张节理
• G-呈单列或组合成共轭雁列张节理 • 锐夹角
到这
二、节理与主应力关系
• 1-张节理与应力关系 • 张节理法线 = σ3方向 • 张节理法线 = 应变椭球X轴
拉伸
节理与主应力关系
• 张节理法线 = σ3方向 • 张节理法线 = 应变椭球X轴
挤压
节理与主应力关系
• 张节理法线 = σ3方向 • 张节理法线 = 应变椭球X轴
单剪
45
递进变形的结果
节理与主应力关系
• 2-剪节理与主应力 关系 – （1）剪节理与 应力关系 – 共轭剪切节理的 交线与2 – 共轭剪切节理的 锐夹角、钝夹角 与1 、3
2-节理分期的依据
（1）节理与节理组的交切 关系：
后期节理组合切割早期的节 理组合。
（2）-各期节理的配套 关系 –统一应力场中各组节 理的配套关系（运动 方式） –共轭节理尾端变化
节理分期的依据
（3）不整合面：
不整合面上、下岩层有不同的节理组合，不整合面以下岩层 内的节理组合是先形成的，不整合面以上岩层内的节理组合 是后形成的。
第五章 节理
思考、讨论题
• 说明横弯褶皱作用、剪切褶皱作用的特征和形 成机制。 • 剪切褶皱作用的主要变形特征，形成剪切褶皱 需要什么条件？为什么自然界较少见到剪切褶 皱？ • 压扁作用及其在不同褶皱阶段的表现特征。 • 膝折的类型及形成条件。
内容提要
一、节理分类 二、节理组合、节理分期 三、节理的力学属性 四、张节理形成的最大深度问题
• A-产状稳定，延伸 远
(1)剪节理的特点
• B-平直光滑，节理面擦痕
(1)剪节理的特点
• C-切过砾石和胶结物
(1)剪节理的特点
• D-常构成共轭节理 系——棋盘格构造
• E-单组节理等间距
F-主剪裂面由羽状微裂面构成
羽列:主剪裂面由羽状裂面组成。 左列式：沿小节理走向向前观察，后一 条小节理重叠在前面一条小节理左 侧，称为左列。 右列式： 羽列与运动方式
• 3共轭节理：沿着两组共轭剪切面 发育的剪切节理。
共轭节理的鉴别方法：
（1）两组节理具有相反 的剪切旋向是共轭关 系重要依据，相向运 动的两象限为σ1方向， 相背运动的两象限为 σ3方向。
共轭节理的鉴别方法
（2）两组节理互相切割；
共轭节理的鉴别方法：
• （3）共轭节理 的尾部常有折 尾、分叉现象， 在节理交叉处 常构成菱形结 环，可确定为 共轭节理。
共轭节理的鉴别方法：
• （4）相向运动的二象限尖端的钝化现 象——这是可靠依据。
共轭节理的鉴别方法：
• （5）有张节理追 踪的两组剪节理， 为共轭节理。
四、节理分期
1-节理分期研究意义：
区域内的节理，有的是同期构造运动形成的， 有的是不同期构造运动形成的。 从时间、空间和力学成因上研究构造发育史、 构造分布规律，为构造分析和古应力场恢 复提供依据。
2-剪节理与主应力关系
• （2）两种纯剪应力状态下剪切节理的产状关系
（3）单剪状态-剪节理与主应力关系
高角度 剪节理
剪节理 张节理
低角度剪节理
三、节理组和节理系
• 1节理组:是指在一次构造作用的统一
应力场中形成的、产状基本一致和力学 性质相同的一群节理。
• 2节理系：在一次构造作用的统一应
力场中形成的两个或两个以上的节理组 称为节理系。
