重庆齿轮箱JGR系列辊压机减速机的介绍
重庆齿轮箱JGR系列辊压机减速机介绍
目录
一、辊压机项目背景及意义 二、JGR系列辊压机减速器设计研究 三、经济效益及用户使用情况 四、结束语
一、项目背景及意义
辊压机的性能特点:辊压机是一种适应市场大型化发展、可显著提高粉磨系统产量和降低能耗的新 型节能粉磨设备。粉磨系统中采用该设备可使粉磨系统磨电耗降低30%，产量提高70%-200%。 广泛于建材、煤炭、冶金、化工原料等领域脆性物料的粉磨，具有广阔的市场前景。随着节能减 排工作在全国的实施，水泥工业又是耗能大户，因此辊压机的推广使用意义重大。
辊压机是根据料床粉磨原理设计而 成的， 成的，高压负荷通过双辊直接作用 于被粉磨的物料层， 于被粉磨的物料层，物料在高压下 相互挤压、磨剥， 相互挤压、磨剥，使颗粒内部产生 足够大的内应力而导致裂纹， 足够大的内应力而导致裂纹，以达 到粉碎目的。 到粉碎目的。由于粉碎所需的能量 直接作用于物料颗粒， 直接作用于物料颗粒，故辊压机的 能量利用率相当高， 能量利用率相当高，具有显著的节 能效果。 能效果。同时辊压后的物料粒度大 幅度减小，易磨性明显改善， 幅度减小，易磨性明显改善，还有 不少成品产生。 不少成品产生。
谢谢!
JGR3240减速器设计研究—润滑与监控 润滑与监控
减速器润滑状况的好坏,对其承载能力和使用寿命有着极其重要的影响。 减速器所有齿轮和轴承全部采用稀油站强制润滑和浸油润滑相结合的方式，确保减速器安全运 转。 对减速器高速轴轴承温度进行显示监控。对稀油站实行电气联锁,对整机配备自动报警、自动停 机等保护措施。
用户意见反馈
五、结束语
JGR系列辊压机减速机能够完全满足设计需要，新的结构和系统的应用，使 系列辊压机减速机能够完全满足设计需要，新的结构和系统的应用， 系列辊压机减速机能够完全满足设计需要 该产品具有更高的可靠性，更容易保养和维护，和国外进口减速机相比， 该产品具有更高的可靠性，更容易保养和维护，和国外进口减速机相比，具 有同等性能价格低、售后服务和维护及时等显著优点。 有同等性能价格低、售后服务和维护及时等显著优点。 JGR系列减速机的研制成功，解决了公司对1000KW大功率辊压机减速机配 系列减速机的研制成功，解决了公司对 系列减速机的研制成功 大功率辊压机减速机配 套空白的问题。由于JGR系列辊压机减速机成功配套，国内低成本大功率辊 系列辊压机减速机成功配套， 套空白的问题。由于 系列辊压机减速机成功配套 压机系统的使用成为可能。 压机系统的使用成为可能。 它的投入使用，将为国家和用户创造巨大的经济效益和社会效益， 它的投入使用，将为国家和用户创造巨大的经济效益和社会效益，不仅提高 了我国水泥粉磨装备的设计制造水平， 了我国水泥粉磨装备的设计制造水平，而且可为我国的成套水泥装备打入国 际市场奠定了坚实的基础。 际市场奠定了坚实的基础。
立磨减速机使用说明书
工作时太阳轮浮动，以便使其轮齿同时和三个行星轮均匀接触，达到均载目的；行星轮安
装在行星架上，在绕自身轴线传动的同时，也随行星架一齐转动。内齿轮安装在壳体中固定不
动。太阳轮，行星轮均为渗碳淬火后磨齿齿轮，内齿轮为调质齿轮。When in operation, the sun wheel is floating so as to allow its gears to uniformly contact 3 other planetary gears for uniform loading. Planetary gears are mounted on the planetary frame and is rotating with the planetary frame while driving around his own axis. Internal gear is mounted in the casing without movement. Sun wheel and planetary gear are made of post-carburized hardened grinding teeth gear while internal gear is of quenching and tempering gear. 2.3 齿轮联轴器 Gear coupling
为了承受磨煤机工作中的动静载荷，减速机上部设置了平面滑动推力轴承，靠推力盘旋转
在推力盘和推力瓦之间产生动压润滑油膜进行工作。In order to sustain dynamic and static loading of coal mill in operation, the gear reducer is equipped with plane sliding thrust bearing at the upper part, which may generate dynamic pressure lubricating oil film between thrust disc and thrust bushing by means of rotation of thrust disc.

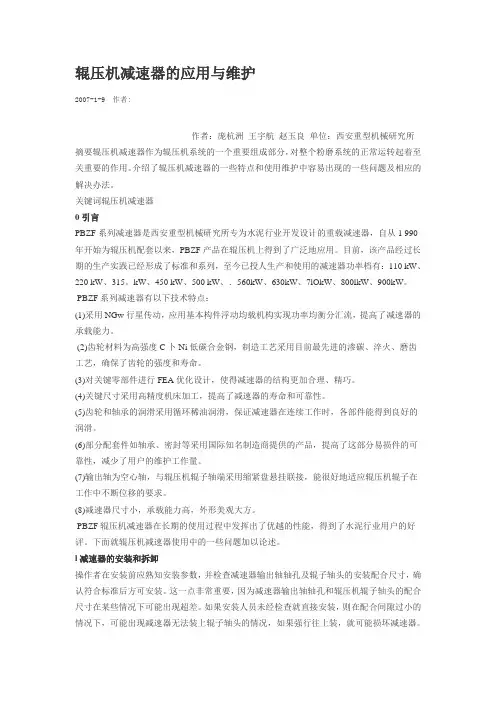

辊压机减速器的应用与维护
辊压机减速器的应用与维护2007-1-9 作者:作者：庞杭洲王宇航赵玉良单位：西安重型机械研究所摘要辊压机减速器作为辊压机系统的一个重要组成部分，对整个粉磨系统的正常运转起着至关重要的作用。
介绍了辊压机减速器的一些特点和使用维护中容易出现的一些问题及相应的解决办法。
关键词辊压机减速器0引言PBZF系列减速器是西安重型机械研究所专为水泥行业开发设计的重载减速器，自从1 990年开始为辊压机配套以来，PBZF产品在辊压机上得到了广泛地应用。
目前，该产品经过长期的生产实践已经形成了标准和系列，至今已投人生产和使用的减速器功率档有：110 kW、220 kW、315。
kW、450 kW、500 kW、．560kW、630kW、7lOkW、800lkW、900kW。
PBZF系列减速器有以下技术特点：(1)采用NGw行星传动，应用基本构件浮动均载机构实现功率均衡分汇流，提高了减速器的承载能力。
(2)齿轮材料为高强度C卜Ni低碳合金钢，制造工艺采用目前最先进的渗碳、淬火、磨齿工艺，确保了齿轮的强度和寿命。
(3)对关键零部件进行FEA优化设计，使得减速器的结构更加合理、精巧。
(4)关键尺寸采用高精度机床加工，提高了减速器的寿命和可靠性。
(5)齿轮和轴承的润滑采用循环稀油润滑，保证减速器在连续工作时，各部件能得到良好的润滑。
(6)部分配套件如轴承、密封等采用国际知名制造商提供的产品，提高了这部分易损件的可靠性，减少了用户的维护工作量。
(7)输出轴为空心轴，与辊压机辊子轴端采用缩紧盘悬挂联接，能很好地适应辊压机辊子在工作中不断位移的要求。
(8)减速器尺寸小，承载能力高，外形美观大方。
PBZF辊压机减速器在长期的使用过程中发挥出了优越的性能，得到了水泥行业用户的好评。
下面就辊压机减速器使用中的一些问题加以论述。
l减速器的安装和拆卸操作者在安装前应熟知安装参数，并检查减速器输出轴轴孔及辊子轴头的安装配合尺寸，确认符合标准后方可安装。
齿轮减速机产品与参数介绍
齿轮减速机产品与参数介绍齿轮减速器介绍齿轮减速机介绍：齿轮减速机是按国家专业标准ZBJ19004生产的外啮合渐开线斜齿圆柱齿轮减速机，齿轮减速机广泛应用于冶金、矿山、起重、运输、水泥、建筑、化工、纺织、印染、制药等领域。
齿轮减速机适用范围如下：1、高速轴转不大于1500转/分。
2、齿轮传动圆周速度不大于20米/秒。
3、工作环境温度为-40-45℃，如果低于0℃，启动前润滑油应预热至0℃以上，齿轮减速机可用于正反两个方向运转。
齿轮减速机的特点是：1.齿轮采用高强度低碳合金钢经渗碳淬火而成，齿面硬度达HRC58-62，齿轮均采用数控磨齿工艺，精度高，接触性好。
2.传动率高：单级大于96.5%，双级大于93%，三级大于90%。
3.运转平稳，噪音低。
4.体积小，重量轻，使用寿命长，承载能力高。
5.易于拆检，易于安装齿轮减速机产品--------------------------------------------------------------------------R系列同轴式斜齿轮减速机产品概述：1、R系列同轴式斜齿轮减速机结合国际技术要求制造，具有很高的科技含量2、节省空间，可靠耐用，承受过载能力高，功率可达132KW;3、能耗低，性能优越，减速机效率高达95%以上；4、振动小，噪音低，节能高；5、选用优质锻钢材料，钢性铸铁箱体，齿轮表面经过高频热处理；6、经过精密加工，确保轴平行度和定位轴承要求，形成斜齿轮传动总成的减速机配置了各种类电机，组合成机电一体化，完全保证了产品使用质量特性。
技术参数：功率：0.18KW～132KW转矩：1.4N·m～23200N·m输出转速：0.06～1090r/min--------------------------------------------------------------------------K系列螺旋锥齿轮减速机产品概述：1、K系列螺旋锥齿轮减速机结合国际技术要求制造，具有很高的科技含量。
减速机简介介绍
05
CATALOGUE
减速机维护与保养
减速机维护与保养
• 减速机是一种机械装置，广泛应用于各种工业领域，如矿山 、港口、化工等。它通过降低电动机或其他原动机的转速， 增加输出扭矩，以实现高速旋转运动与低速输出扭矩之间的 转换。减速机一般由齿轮、轴、轴承、箱体等组成，根据不 同的传动形式和结构特点，可分为蜗杆减速机、圆柱齿轮减 速机、圆锥齿轮减速机等。
智能化
随着人工智能技术的不断发展，对减速机的智能化要求也越来越高。未来减速机将朝着能 够实现智能控制和监测的方向发展，以便更好地适应各种不同的工作环境和负载条件。
02
CATALOGUE
减速机类型
减速机类型
• 减速机是一种机械传动装置，广泛应用于工业领域，能够将 输入的高速旋转运动转化为低速的旋转运动，同时能够传递 较大的扭矩。减速机通常由一系列齿轮和轴组成，通过改变 齿轮的大小和排列方式，可以实现对转速和扭矩的调整。
03
CATALOGUE
减速机结构
减速机结构
• 减速机是一种用于降低电机输出速度的机械装置 ，广泛应用于各种工业领域。它通常由一系列齿 轮、轴系和箱体等部件组成，具有高效率、高精 度和长寿命等特点。
04
CATALOG机是一种用于降低电机转速并增加输出扭矩的机械装置，广泛应用于各种工业领域。它通常由一系列齿轮 和轴组成，通过改变齿轮的传动比来实现减速。减速机具有高效率、高承载能力、长寿命等优点，是现代工业 中不可或缺的一部分。
减速机的特点
减速机具有高效率、低噪音、使用寿 命长等特点。同时，它能够提供稳定 的输出转速和扭矩，适用于各种不同 的工作环境和负载条件。
减速机的应用领域
工业机器人
减速机是工业机器人中最重要的零部件之一，它能够为机器人的关节提供稳定的扭矩和准确的运动轨迹。

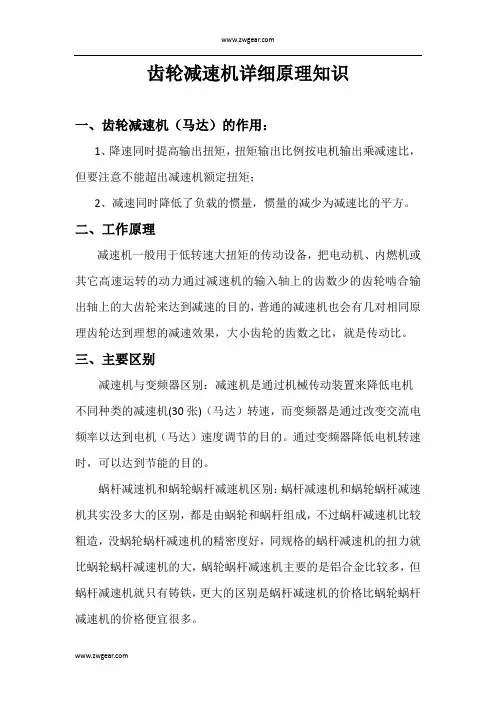

齿轮减速机详细原理介绍
齿轮减速机详细原理知识一、齿轮减速机（马达）的作用：1、降速同时提高输出扭矩，扭矩输出比例按电机输出乘减速比，但要注意不能超出减速机额定扭矩；2、减速同时降低了负载的惯量，惯量的减少为减速比的平方。
二、工作原理减速机一般用于低转速大扭矩的传动设备，把电动机、内燃机或其它高速运转的动力通过减速机的输入轴上的齿数少的齿轮啮合输出轴上的大齿轮来达到减速的目的，普通的减速机也会有几对相同原理齿轮达到理想的减速效果，大小齿轮的齿数之比，就是传动比。
三、主要区别减速机与变频器区别：减速机是通过机械传动装置来降低电机不同种类的减速机(30张)（马达）转速，而变频器是通过改变交流电频率以达到电机（马达）速度调节的目的。
通过变频器降低电机转速时，可以达到节能的目的。
蜗杆减速机和蜗轮蜗杆减速机区别：蜗杆减速机和蜗轮蜗杆减速机其实没多大的区别，都是由蜗轮和蜗杆组成，不过蜗杆减速机比较粗造，没蜗轮蜗杆减速机的精密度好，同规格的蜗杆减速机的扭力就比蜗轮蜗杆减速机的大，蜗轮蜗杆减速机主要的是铝合金比较多，但蜗杆减速机就只有铸铁，更大的区别是蜗杆减速机的价格比蜗轮蜗杆减速机的价格便宜很多。
四、主要分类减速机是一种相对精密的机械，使用它的目的是降低转速。
增加转矩。
它的种类繁多，型号各异，不同种类有不同的用途。
减速器的种类繁多，按照传动类型可分为齿轮减速器、蜗杆减速器和行星齿轮减速器；按照传动级数不同可分为单级和多级减速器；按照齿轮形状可分为圆柱齿轮减速器、圆锥齿轮减速器和圆锥－圆柱齿轮减速器；按照传动的布置形式又可分为展开式、分流式和同轴式减速器。
五、主要特点蜗轮蜗杆减速机的主要特点是具有反向自锁功能，可以有较大的减速比。
输入轴和输出轴不在同一轴线上，也不在同一平面上。
但是一般体积较大，传动效率不高，精度不高。
谐波减速机的谐波传动是利用柔性元件可控的弹性变形来传递运动和动力的，体积不大、精度很高，但缺点是柔轮寿命有限、不耐冲击，刚性与金属件相比较差。
重齿资料
水泥机械传动装置的现状与展望一.概述十二五规划来，水泥工业取得了可喜的持续、快速的发展。
水泥工业的发展坚持以现有企业改扩建为主, 大力发展预分解窑干法水泥生产线的方针，优先发展日产4000吨以上熟料生产线，生产线的大型化带动了装备的大型化，而装备的大型化又推动了生产线的大型化，两者之间是相互促进，共同发展的。
随着我国经济发展带来的资源约束矛盾突出,水泥工业必须进一步加快结构调整的进程，进一步加快落后生产能力的淘汰步伐，坚决淘汰能耗高、污染严重的小水泥，尽快实现新型工业化的目标。
水泥工业的发展和技术进步，带动了制造业特别是建材装备制造业及建材装备的关键设备-齿轮传动装置的发展，生产装备的技术进步应围绕大型化、高效率、低能耗、低污染和进一步提高其运转的可靠性、延长使用寿命等方面开展。
行业共性技术和装备研发取得明显进展，新增生产能力、技术装备水平总体达到国际先进水平，形成技术装备研发制造体系。
我国水泥机械传动装置-减速机的重点制造企业多年来在传动装置的研发，特别是向大型化方面发展都取得了长足的进步和可喜的成绩。
二.产品概况1985年至2010年6月以来，重齿公司利用引进技术自主创新设计制造的JS系列中心传动磨机减速机已达1100多台；JD-JDX系列边缘传动磨机减速机2500多台；JLX系列立式磨机减速机726台；JH系列窑用减速机300多台，以及近年来设计开发的MDH系列单边双传动磨机减速机52台，JGX、.JGXP系列辊压机用减速机258台，DTJ系列斗提机用减速机180台等。
现将重庆齿轮箱有限责任公司水泥工业专用减速机简介如下：1．JS及JST系列中心传动磨机减速机为三级传动。
两者相比都具有体积小、重量轻、成本低、适应性强（能适应990 r/min的6级电机）、所需加工设备小、生产组织容易、加工周期短等优点。
90年代前后来从德国弗兰德、瑞士马格、法国雪铁龙等国外公司进口的减速机其使用的电机均为6级电机（1000r/min），因此JST可以代替进口减速机，节约国家外汇，并可出口创汇。
齿轮减速机构介绍
齿轮减速机构介绍齿轮传动齿轮传动是利用两齿轮的轮齿相互啮合传递动力和运动的机械传动。
在所有的机械传动中，齿轮传动应用最广，可用来传递相对位置不远的两轴之间的运动和动力。
齿轮传动的特点：●效率高，在常用的机械传动中，以齿轮传动效率为最高，闭式传动效率为96%~99%，这对大功率传动有很大的经济意义；●结构紧凑，比带、链传动所需的空间尺寸小；●传动比稳定，传动比稳定往往是对传动性能的基本要求。
齿轮传动获得广泛应用，正是由于其具有这一特点；●工作可靠、寿命长，设计制造正确合理、使用维护良好的齿轮传动，工作十分可靠，寿命可长达一二十年，这也是其它机械传动所不能比拟的。
这对车辆及在矿井内工作的机器尤为重要；●但是齿轮传动的制造及安装精度要求高，价格较贵，且不宜用于传动距离过大的场合。
齿轮传动的分类：齿轮传动按齿轮的外形可分为圆柱齿轮传动、锥齿轮传动、非圆齿轮传动、齿条传动和蜗杆传动。
圆柱齿轮传动用于传递平行轴间动力和运动的一种齿轮传动。
按轮齿与齿轮轴线的相对关系，圆柱齿轮传动可分为直齿圆柱齿轮传动、斜齿圆柱齿轮传动和人字齿圆柱齿轮传动3种。
▲直齿圆柱齿轮传动▲斜齿圆柱齿轮传动▲人字齿圆柱齿轮传动圆柱齿轮传动的传递功率和速度适用范围大，功率可从小于千分之一瓦到10万千瓦，速度可从极低到300米／秒。
啮合特点由齿廓曲面形成过程可知，渐开线直齿圆柱齿轮啮合时，齿廓曲面的接触线是与轴线平行的直线，在啮合过程中整个齿宽同时进入和退出啮合，轮齿上所受的力也是突然加上或卸掉，故传动平稳性差，冲击和噪声大。
锥齿轮传动锥齿轮传动由一对锥齿轮组成的相交轴间的齿轮传动，又称伞齿轮传动。
按齿线形状锥齿轮传动可分为直齿锥齿轮传动、斜齿锥齿轮传动和曲线齿锥齿轮传动，其中直齿的和曲线齿的应用较广。
▲直齿锥齿轮传动▲斜齿锥齿轮传动非圆齿轮传动是指传动中至少有一个齿轮的节曲面不是旋转曲面的齿轮传动。
齿条传动齿轮与齿条的传动结构，齿条分直齿齿条和斜齿齿条，分别与直齿圆柱齿轮和斜齿圆柱齿轮配对使用；齿条的齿廓为直线而非渐开线（对齿面而言则为平面），相当于分度圆半径为无穷大圆柱齿轮。
