铁氟龙线规格表
铁氟龙套管
简介铁氟龙套管，又叫聚四氟乙烯（PTFE）套管，是先采用聚四氟乙烯（PTFE）材料制成, 具有耐高温（260℃）、耐腐蚀、高绝缘、具备优良的电气等特性。
铁氟龙套管聚四氟乙烯管由推压成形和模压成形两种。
推压管实用腐蚀性介质流体管道，绝缘护套和传动轴包履。
模压管可经机械加工各种非标零件及用作不粘材料。
能在-65℃－+260℃温度下使用，在已知的塑性材料中，他具有最低的摩擦系数，最好的耐腐蚀性能。
铁氟龙套管是用进口优质聚四氟乙烯树脂挤压烧结而成。
该产品具有耐高温(260℃- 300℃)、耐腐蚀、耐磨等优点。
铁氟龙绝缘套管具备优良的电气特性及耐温\抗粘,抗腐蚀,可广范应用于:电气绝缘,理化仪器,电子通讯,航太,汽车,医疗,电热等工业，机械，电子电器，汽车，航天，化工，通讯等各种领域。
参数◆耐压：150V-600V◆工作温度：-65℃+ 260℃（Temperaturer:105℃)◆熔点：327℃◆阻燃性：VW－1◆击穿强度：45KV/mm◆颜色：透明、黑色、蓝色、红色、黄色、绿色性能特性项目性能参数相对密度 2.14~2.20拉伸强度（MPA）≥25拉伸屈服强度（MPA）≥11伸长率（%）≥300耐电弧性>300硬度（D）59~63熔点（℃）327连续使用温度（℃）-80~260氧指数（%）> 90吸水率（%）< 0.01线膨胀系数（×105/℃）21~100 10击穿强度（kv/mm）≥45体积电阻率（Ω.m ）1×1018PTFE套管规格表型号内径外径(mm)外径(mm)外径(mm)包装(mm)S T L30 0.30±0.08 0.80±0.08 0.76±0.08 0.60±0.10 305米/盘28 0.38±0.08 0.88±0.08 0.84±0.08 0.68±0.10 305米/盘26 0.46±0.08 0.96±0.08 0.92±0.08 0.76±0.10 305米/盘24 0.56±0.08 1.16±0.08 1.06±0.08 0.86±0.10 305米/盘23 0.66±0.08 1.26±0.08 1.16±0.08 0.96±0.10 305米/盘22 0.71±0.08 1.31±0.08 1.21±0.08 1.01±0.10 305米/盘21 0.81±0.08 1.41±0.08 1.31±0.08 1.11±0.10 305米/盘20 0.86±0.08 1.66±0.08 1.46±0.08 1.16±0.10 200米/盘19 0.96±0.10 1.76±0.10 1.56±0.10 1.26±0.12 200米/盘18 1.07±0.10 1.87±0.10 1.67±0.10 1.37±0.12 200米/盘17 1.19±0.10 1.99±0.10 1.79±0.10 1.49±0.12 200米/盘16 1.34±0.10 2.14±0.10 1.94±0.10 1.64±0.14 200米/盘15 1.50±0.12 2.30±0.12 2.10±0.14 1.80±0.14 200米/盘14 1.68±0.12 2.48±0.12 2.28±0.14 2.08±0.14 200米/盘13 1.93±0.12 2.73±0.12 2.53±0.14 2.33±0.16 200米/盘12 2.16±0.14 2.96±0.14 2.77±0.16 2.56±0.16 200米/盘11 2.41±0.14 3.21±0.14 3.01±0.16 2.81±0.16 200米/盘10 2.69±0.14 3.49±0.14 3.29±0.16 3.09±0.16 200米/盘9 3.00±0.16 4.00±0.16 3.76±0.18 3.40±0.18 100米/盘8 3.38±0.16 4.38±0.16 4.14±0.18 3.78±0.18 100米/盘7 3.76±0.16 4.76±0.16 4.52±0.18 4.16±0.18 100米/盘6 4.22±0.18 5.22±0.18 4.98±0.20 4.72±0.18 100米/盘5 4.72±0.18 5.72±0.18 5.48±0.20 5.22±0.20 100米/盘4 5.28±0.20 6.28±0.20 6.04±0.20 5.78±0.20 1米/根3 5.94±0.20 6.94±0.20 6.70±0.20 6.44±0.20 1米/根2 6.68±0.20 7.68±0.20 7.44±0.20 7.18±0.20 1米/根1 7.46±0.20 8.46±0.20 8.22±0.20 7.96±0.20 1米/根0 8.38±0.20 9.38±0.20 9.14±0.20 8.88±0.20 1米/根。
铁氟龙线简介
铁氟龙线简介
铁氟龙线是指电线的绝缘层用氟塑料制作的电线，此种电线一般具有较高使用温度。
铁氟龙-氟塑料（Fluoroplastic）氟塑料是塑料的一个重要品类，通常人们认识氟塑料是从接触塑料王--聚四氟乙烯（PTFE）开始的。
其实聚四氟乙烯只是产量和用量最大的氟塑料品种，除此之外，常用的氟塑料还有：四氟乙烯与全氟（正）丙基乙烯基醚的共聚物（PFA）、聚全氟乙丙烯（FEP，俗称F46）、乙烯-四氟乙烯共聚物（ETFE，俗称F40）、聚偏氟乙烯（PVDF）、聚三氟氯乙烯（PCTFE）、聚氟乙烯（PVF）、四氟乙烯-六氟丙烯-偏氟乙烯的共聚物（THV）等。
常用做电线的有PFA，FEP,ETFE几种，简单对比如下:
PFA FEP ETFE
温度： 260度 200度 150度
阻燃性：优优差
比重： 2.15 2.15 1.73
简单介绍
颜色：红黄兰白黑黄绿棕交货长度：准许不小于10米的短线段, 但其数量不能超过交货总数量的10%;
性能：具有优良的耐腐蚀性能，几乎不溶于任何有机溶剂，可抗油，强酸，抗强碱，强氧化剂等；具有优良的电绝缘性能，耐高电压，高频损耗小，不吸潮，绝缘电阻大；具有优良的耐燃，耐老化性能，使用寿命长。
应用：电子行业中，可用于温度补偿导线，耐低温导线，高温加热导线，耐老化电线及阻燃电线；家用电器行业中，可用于空调机，微波炉，电子消毒柜，电饭煲，电子热水瓶，电暖器，电烤箱，电炒锅，灯具灯饰等的内部布线。
产品执行标准：UL、CUL
额定电压：600V
工频耐压试验：3000V
温度范围：-80～+150℃
导体：镀锡铜绞线。
AWG与平方数对照表
AWG与平方数对照表在电线电缆领域，AWG（American Wire Gauge）是一种常用的衡量导线直径的标准，而平方数则是另一种表示导线横截面积的方式。
了解 AWG 与平方数之间的对照关系对于正确选择和使用电线电缆至关重要。
AWG 数值越小，导线的直径就越大，所能承载的电流也就越大。
例如，AWG 0 号线的直径比 AWG 40 号线的直径要大得多。
下面是一份常见的 AWG 与平方数的对照表：AWG 0 号线，其直径约为 0325 英寸，对应的平方数约为 535 平方毫米。
AWG 1 号线，直径约 0289 英寸，平方数约为 424 平方毫米。
AWG 2 号线，直径约 0258 英寸，平方数约 336 平方毫米。
AWG 3 号线，直径约 0229 英寸，平方数约 267 平方毫米。
AWG 4 号线，直径约 0204 英寸，平方数约 212 平方毫米。
AWG 6 号线，直径约 0162 英寸，平方数约 133 平方毫米。
AWG 8 号线，直径约 0128 英寸，平方数约 837 平方毫米。
AWG 10 号线，直径约 0102 英寸，平方数约 526 平方毫米。
AWG 12 号线，直径约 0081 英寸，平方数约 331 平方毫米。
AWG 14 号线，直径约 0064 英寸，平方数约 208 平方毫米。
AWG 16 号线，直径约 0051 英寸，平方数约 131 平方毫米。
AWG 18 号线，直径约 0040 英寸，平方数约 0823 平方毫米。
AWG 20 号线，直径约 0032 英寸，平方数约 0518 平方毫米。
AWG 22 号线，直径约 0025 英寸，平方数约 0326 平方毫米。
AWG 24 号线，直径约 0020 英寸，平方数约 0205 平方毫米。
AWG 26 号线，直径约 0016 英寸，平方数约 0129 平方毫米。
AWG 28 号线，直径约 0013 英寸，平方数约 0081 平方毫米。
AWG与平方数对照表
AWG与平方数对照表在电气和电子工程领域，AWG（American Wire Gauge，美国线规）是一种用于表示导线直径的标准。
而平方数则是用来描述导线横截面积的常见方式。
了解 AWG 与平方数之间的对应关系对于正确选择和使用导线至关重要。
首先，我们来简单了解一下 AWG 标准。
AWG 数值越小，导线的直径越大，所能承载的电流也就越大。
例如，AWG 10 的导线比 AWG 20 的导线要粗，能够传输更多的电流。
｜ AWG 数值｜直径（英寸）｜直径（毫米）｜横截面积（平方毫米）｜｜｜｜｜｜｜ 0 ｜ 03249 ｜ 8252 ｜ 5349 ｜｜ 1 ｜ 02893 ｜ 7348 ｜ 4241 ｜｜ 2 ｜ 02576 ｜ 6544 ｜ 3362 ｜｜ 3 ｜ 02294 ｜ 5827 ｜ 2667 ｜｜ 4 ｜ 02043 ｜ 5189 ｜ 2115 ｜｜ 5 ｜ 01819 ｜ 4621 ｜ 1677 ｜｜ 6 ｜ 01620 ｜ 4115 ｜ 1330 ｜｜ 7 ｜ 01443 ｜ 3665 ｜ 1055 ｜｜ 8 ｜ 01285 ｜ 3264 ｜ 8367 ｜｜ 9 ｜ 01144 ｜ 2906 ｜ 6630 ｜｜ 10 ｜ 01019 ｜ 2588 ｜ 5261 ｜｜ 11 ｜ 009074 ｜ 2305 ｜ 4172 ｜｜ 12 ｜ 008081 ｜ 2053 ｜ 3309 ｜｜ 13 ｜ 007196 ｜ 1828 ｜ 2625 ｜｜ 14 ｜ 006408 ｜ 1628 ｜ 2081 ｜｜ 15 ｜ 005707 ｜ 1450 ｜ 1646 ｜｜ 16 ｜ 005082 ｜ 1291 ｜ 1309 ｜｜ 17 ｜ 004526 ｜ 1150 ｜ 1038 ｜｜ 18 ｜ 004030 ｜ 1024 ｜ 08226 ｜｜ 19 ｜ 003589 ｜ 0912 ｜ 06527 ｜｜ 20 ｜ 003204 ｜ 0812 ｜ 05175 ｜｜ 21 ｜ 002846 ｜ 0723 ｜ 04107 ｜｜ 22 ｜ 002535 ｜ 0644 ｜ 03257 ｜｜ 23 ｜ 002257 ｜ 0573 ｜ 02581 ｜｜ 24 ｜ 002010 ｜ 0511 ｜ 02047 ｜｜ 25 ｜ 001790 ｜ 0455 ｜ 01624 ｜｜ 26 ｜ 001594 ｜ 0404 ｜ 01288 ｜｜ 27 ｜ 001420 ｜ 0361 ｜ 01021 ｜｜ 28 ｜ 001264 ｜ 0321 ｜ 008097 ｜｜ 29 ｜ 001126 ｜ 0286 ｜ 006428 ｜｜ 30 ｜ 001003 ｜ 0255 ｜ 005067 ｜｜ 31 ｜ 0008928 ｜ 0227 ｜ 004030 ｜｜ 32 ｜ 0007950 ｜ 0201 ｜ 003196 ｜｜ 33 ｜ 0007080 ｜ 0180 ｜ 002578 ｜｜ 34 ｜ 0006305 ｜ 0160 ｜ 002007 ｜｜ 35 ｜ 0005615 ｜ 0142 ｜ 001590 ｜｜ 36 ｜ 0005000 ｜ 0127 ｜ 001267 ｜从这个对照表中可以看出，AWG 数值的变化与导线直径和横截面积的变化并非线性关系。
AWG含义及尺寸电流对照表
AWG含义及尺⼨电流对照表 AWG（American wire gauge）美国线规，是⼀种区分导线直径的标准，⼜被称为 Brown & Sharpe线规。
这种标准化线规系统于1857年起在美国开始使⽤。
AWG前⾯的数值（如24AWG、26AWG）表⽰导线形成最后直径前所要经过的孔的数量，数值越⼤，导线经过孔的等级越⾼，导线的直径也就越⼩。
粗导线具有更好的物理强度和更低的电阻，但是导线越粗，制作电缆需要的铜就越多，这会导致电缆更沉、更难以安装、价格也更贵。
电缆设计的挑战在于使⽤尽可能⼩直径的导线（减⼩成本和安装复杂性），⽽同时保证在必要电压和频率之下实现导线的最⼤容量。
对于导线，更重要的是它的性能，特别是以欧姆作为单位的阻抗。
所以导线的实际尺⼨可以⽐规格实际稍⼤或者稍⼩⼀些（通常是稍⼩⼀些）。
英国和美国使⽤线号表⽰法。
线号⼜称线规(wire gauge), 按0、 1、 2、 3……数码顺序表⽰, 数码越⼤, 线材越细。
300年前, 轧制和挤压尚未诞⽣, 还是⽤锻造制备线坯, 当年的测量⼯具也很粗糙, 在这情况下以拉制的次数作为线材粗细的标志。
每拉⼀次增加⼀号, 线坯则为0号。
因为有众多作坊, 其⼯艺⼜各不相同, 于是出现了众多的线号标准。
这在贸易和交流中当然是很不⽅便的, 但⼜没有“秦始皇”给他们统⼀度量。
经过300年的淘汰, 兼并和变迁, 有的国家就改为直径计量, 但英国和美国, 线号表⽰法沿⽤⾄今。
现今常使⽤的是美国线规(AWG),伯明翰线规(BWG)和英帝国标准线规(SWG)。
此外，根据绝缘层材料不同，电线⼜有特氟龙线、硅胶线、硅胶线之分，这⼏种线的耐温程度不同、橡胶基本是120以内、硅胶在180度以内。
铁氟龙⼤约在400度都没有问题。

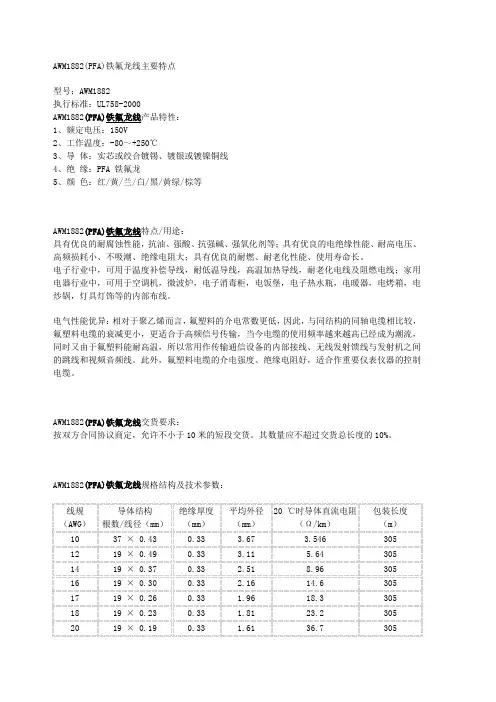

AWM1882PFA铁氟龙线主要特点
AWM1882(PFA)铁氟龙线主要特点 型号：AWM1882 执行标准：UL758-2000 AWM1882(PFA)铁氟龙线产品特性： 1、额定电压：150V 2、工作温度：-80～+250℃ 3、导 体：实芯或绞合镀锡、镀银或镀镍铜线 4、绝 缘：PFA 铁氟龙 5、颜 色：红/黄/兰/白/黑/黄绿/棕等AWM1882(PFA)铁氟龙线特点/用途： 具有优良的耐腐蚀性能，抗油、强酸、抗强碱、强氧化剂等；具有优良的电绝缘性能、耐高电压、 高频损耗小、不吸潮、绝缘电阻大；具有优良的耐燃、耐老化性能、使用寿命长。
电子行业中，可用于温度补偿导线，耐低温导线，高温加热导线，耐老化电线及阻燃电线；家用 电器行业中，可用于空调机，微波炉，电子消毒柜，电饭堡，电子热水瓶，电暖器，电烤箱，电 炒锅，灯具灯饰等的内部布线。
电气性能优异： 相对于聚乙烯而言， 氟塑料的介电常数更低， 因此， 与同结构的同轴电缆相比较， 氟塑料电缆的衰减更小，更适合于高频信号传输，当今电缆的使用频率越来越高已经成为潮流， 同时又由于氟塑料能耐高温，所以常用作传输通信设备的内部接线、无线发射馈线与发射机之间 的跳线和视频音频线。
此外，氟塑料电缆的介电强度、绝缘电阻好，适合作重要仪表仪器的控制 电缆。
AWM1882(PFA)铁氟龙线交货要求： 按双方合同协议商定，允许不小于 10 米的短段交货。
其数量应不超过交货总长度的 10%。
AWM1882(PFA)铁氟龙线规格结构及技术参数： 线规 （AWG） 10 12 14 16 17 18 20 导体结构 根数/线径（mm） 37 × 0.43 19 × 0.49 19 × 0.37 19 × 0.30 19 × 0.26 19 × 0.23 19 × 0.19 绝缘厚度 （mm） 0.33 0.33 0.33 0.33 0.33 0.33 0.33 平均外径 （mm） 3.67 3.11 2.51 2.16 1.96 1.81 1.61 20 ℃时导体直流电阻 （Ω /km） 3.546 5.64 8.96 14.6 18.3 23.2 36.7 包装长度 （m） 305 305 305 305 305 305 3051 × 0.80 22 24 26 28 30 32 19 × 0.16 1 × 0.65 7 × 0.20 1 × 0.05 7 × 0.16 1 × 0.40 7 × 0.12 1 × 0.32 7 × 0.10 1 × 0.254 7 × 0.08 1 × 0.200.33 0.33 0.33 0.33 0.33 0.33 0.33 0.33 0.33 0.33 0.33 0.33 0.331.46 1.46 1.31 1.26 1.16 1.14 1.06 1.02 0.98 0.96 0.914 0.90 0.8635.2 59.4 56.4 94.2 89.3 150 143 239 227 381 361 664.8 588.3305 610 610 610 610 610 610 610 610 610 610 610 610尊敬的客户： 感谢您关注我们的产品，本公司除了有此产品介绍以外，还有 10KV 高压绝缘垫,ZGF-2mA/60KV 直 流高压发生器,硅橡胶高压线,继电保护试验装置，微水测试仪，安全工器具力学性能试验机，双 钳相位伏安表，100A 回路电阻测试仪等等的介绍，您如果对我们的产品有兴趣，欢迎来电咨询。
ul1015线材标准规格对照表
ul1015线材标准规格对照表
UL1015是一种标准规格的电线电缆，它通常用于家用电器、照明设备、控制电路和其他低压电气设备。
根据UL1015标准，以下是一些常见的规格对照表：
AWG规格 | 毫米规格。
-----------------------。
20 AWG | 0.52 mm²。
18 AWG | 0.82 mm²。
16 AWG | 1.31 mm²。
14 AWG | 2.08 mm²。
12 AWG | 3.31 mm²。
10 AWG | 5.26 mm²。
8 AWG | 8.37 mm²。
UL1015线材通常具有额定温度为105°C，额定电压为600V，绝缘材料为PVC。
它还符合UL的安全标准，可以在美国和其他地区使用。
除了规格对照表外，UL1015线材还有一些其他特性，比如耐磨损、耐化学腐蚀、耐油性等，这些特性使得它在工业和商业领域得到广泛应用。
总的来说，UL1015线材的标准规格对照表提供了不同规格的AWG和毫米规格的对应关系，这对于选择合适的线材规格非常有帮助。
同时，了解UL1015线材的特性和适用范围也有助于在实际应用中正确选择和使用线材。
UL线材标准规格
UL线材标准规格UL1007，300V80°，电子线32AWG-16AWG,单根或者裸铜，镀锡铜丝，标准UL758-。
电子电器设备内部连接线，UL1015，600V105°电子线32AWG-10AWG,单根或者裸铜，镀锡铜丝，标准UL758。
电子电器设备内部连接线，UL1032,1000V90°电子线30AWG-4AWG,单根或者裸铜，镀锡铜丝，标准UL758。
电子电器设备内部连接线UL1061，300V80°电子线30AWG-16AWG,单根或者裸铜，镀锡铜丝，标准UL758。
电子电器设备内部连接线UL1185,300V80°单芯屏蔽线，30-4AWG单根或者裸铜，镀锡铜丝，用于录放音系统，电子电路等UL1429,150V80°交联PVC线30-16AWG,单根或者裸铜，镀锡铜丝标准UL758电子电器设备内部连接线UL1430,300V105°交联PVC线30-16AWG,单根或者裸铜，镀锡铜丝标准UL758电子电器设备内部连接线UL1431600V105交联PVC线30-16AWG,单根或者裸铜，镀锡铜丝标准UL758电子电器设备内部连接线UL1704,300V150°32-10AWG镀银，镀锡，镀镍软铜丝，铁氟龙线航空冶金石油仪器仪表，变压器电机引出线UL2096多芯屏蔽电线300V80度30-16AWG绞合裸铜，2-8芯，镀锡铜丝，电器电子内部连接器，UL758UL2405双芯屏蔽电线，300V80度，30-16AWG电脑，视听设备内部线UL2464,300V80°电脑线，无屏蔽，单屏蔽，双屏蔽，30AWG-18AWG绞合裸铜，镀锡铜丝，电子电器内外部连接线UL2468,300V80°排线，30WAG-16AWG单根，绞合铜丝，电器电脑内部连接线UL2517/2464/20276-SSS,300V105°28-16AWG移动线缆，电子电器，通用线缆，机器人用线缆UL2547,80°多芯屏蔽线缆80度，30-16AWG2-3芯，录放音响电子系统UL2651排线300V105度灰排彩排线，用于IDC连接器配合PICH2.54/2.0/1.27/1.0MMUL2678ATA300V105度灰排线，用于ATA连接器配合PICH0.635MMUL2725,30V80°30-28AWG2-13芯，用于2类系统视听电子设备内外部连接线UL283530V60度，屏蔽，无屏蔽，32-22AWG用于2级电路电子设备内部连接线，游戏机线UL285130V80度UL385430V80度UL2919,30V80°低电压电脑线，1+4，3+4、5、6、7，，，RGB显示器，电子计算机，商用计算机UL296030V60度低压电脑线UL296930V80度UL20276，30V80°多芯电脑线，25P用于2类电子设备内外部连接线UL3173600V125度无卤交联线电气设备内部连接线UL3265150V125度，无卤交联线，电子电器内部连接线UL3266,300V125°无卤交联线，32-10AWG电子电器内部连接线UL3271600V125度，无卤交联线，汽车或者电器、设备内部连接线UL3275无卤交联线，1000V105度，电器设备内部连接线26AWG-9AWGUL3302无卤交联线，30V105度电子电器内部2类电路连接线UL3363无卤加强交联线，300V125度，电子电器设备内部连接线UL3385无卤交联线，300V105度电子电器内部连接线UL3386无卤交联线600V105度电子电器内部连接线UL20851无卤HDMI多媒体连接线30V80度，UL20855无卤DVI电缆UL21088无卤IEEE1394高速介面链接线CAT-3E三类局部区域网络电缆CAT-5E超五类局部区域网络电缆UTP/FTP/STPCAT-6E超六类局部区域网络电缆CAT-7七类局部区域网络电缆AV汽车花线，0.5、0.75、0.85、1.25平方毫米AVS特薄心汽车花线0.3、0.5、0.75、0.85、1.25、3.0、5.0平方毫米AVSS超薄型汽车花线0.3、0.5、0.85、1.25平方毫米Welcome To Download欢迎您的下载，资料仅供参考！。
