CED现代新悦动音响拆装指南手册
CE6503悦动音响安装指南.ppt
用十字起子把时钟控制器和空调出风口拆卸 下共10颗螺丝并安装到改装音响装饰框上
用起子压住危险警灯开关扣位拆卸下危 险警灯并安装到改装音响装饰块上
把原车音响装饰框卡扣拆卸下并安 装到改装音响装饰框上
GPS天线要摆放在此位置
把改装音响的总线与原车音响总线 插头连接起来
把改装音响所用到的插头与改装音 响连接起来并用绝缘胶布包扎起来
2010.1.29
所用工具和注意事项
1、所需工具：“十字”螺丝刀、、 塑料胶刀、电工绝缘胶布、捆扎线、 保护垫布；
2、两对接的线组、多余裸露的金 属端子需用绝缘胶布包扎好；
3、安装过程中需用防护布及鞋套， 以保证原车的清洁及外观，安装完 成后需做好清理工作。
原车音响中控台图片
原车音响AUXIN插头
拆卸下的原车音响正面图片
拆卸下的原车音响后面图片
拆卸下的原车音响上面图片
拆卸下的原车音响底面图片
拆卸下的原车音响左右侧面图片
用十字起子把原车音响固定支架左 右两边8颗螺丝拆卸下
用十字起子把改装音响出厂时固定 机芯的2颗螺丝拆卸下
把原车音响五金固定支架取下安装 改装音响上
把拆卸下的原车音响固定安装支架安装 固定到改装音响上（共8颗螺丝）
特别注意整机连接线和端子包扎事项：
1、倒车检测线（粉红色）,功放控制线（蓝白色）,后视镜电 源供电线（红色）,这三个功能接线工作时或者倒车时带有 12V电压，需要用绝缘胶布包好，以防止安装时夹破，或与金 属相碰造成短路、烧机。
2、音响改装后需要把连接线用绝缘胶布包好，以防止安 装时夹破，或与金属相碰造成短路、烧机。
如图用汽车音响拆装工具撬松音响装饰框
撬松装饰框后双手捏紧装饰框平移拿出，分 别把时钟控制器和危险警灯开关插头拔下

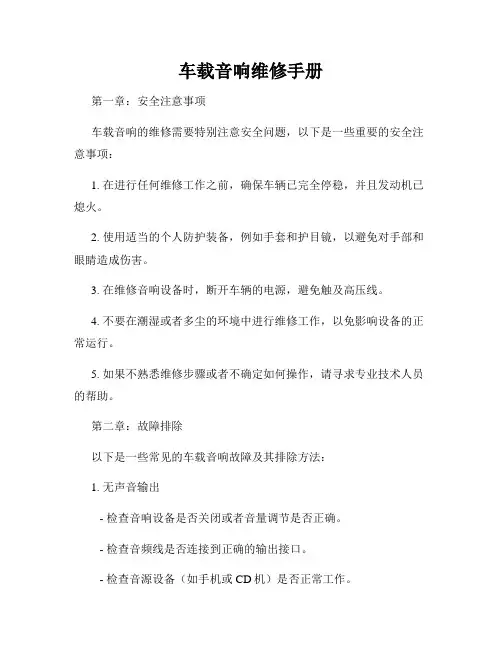

车载音响维修手册
车载音响维修手册第一章：安全注意事项车载音响的维修需要特别注意安全问题，以下是一些重要的安全注意事项：1. 在进行任何维修工作之前，确保车辆已完全停稳，并且发动机已熄火。
2. 使用适当的个人防护装备，例如手套和护目镜，以避免对手部和眼睛造成伤害。
3. 在维修音响设备时，断开车辆的电源，避免触及高压线。
4. 不要在潮湿或者多尘的环境中进行维修工作，以免影响设备的正常运行。
5. 如果不熟悉维修步骤或者不确定如何操作，请寻求专业技术人员的帮助。
第二章：故障排除以下是一些常见的车载音响故障及其排除方法：1. 无声音输出- 检查音响设备是否关闭或者音量调节是否正确。
- 检查音频线是否连接到正确的输出接口。
- 检查音源设备（如手机或CD机）是否正常工作。
- 检查音响设备的保险丝是否熔断，如有需要更换保险丝。
2. 噪音问题- 检查音频线是否受到干扰或者损坏，如需要更换线缆。
- 检查音响设备是否受到外部电磁干扰，如需要更换位置或者使用屏蔽线缆。
- 检查扬声器是否连接正确并处于良好状态。
3. 电源问题- 检查电源线是否连接正确并处于良好状态。
- 检查电瓶的电量是否充足，如需要充电或更换电瓶。
- 检查电源开关是否打开，保证电气系统正常工作。
第三章：常见维修工具以下是一些常用的车载音响维修工具：1. 螺丝刀套装：用于拆卸音响设备上的螺丝。
2. 夹子：用于固定线缆和连接器。
3. 多用途测试仪器：例如万用表，用于测试电流、电压和电阻等参数。
4. 锉刀和砂纸：用于修复和清洁连接器。
5. 隔音材料：用于减少噪音和振动。
第四章：维护保养建议为了确保车载音响设备的正常使用和延长其寿命，以下是一些建议的维护保养措施：1. 定期清洁音响设备的表面和连接器，避免灰尘和脏物积累。
2. 避免长时间高音量使用，以免对扬声器造成损坏。
3. 定期检查音频线和电源线的连接情况，确保良好的连接。
4. 定期检查音响设备的保险丝，如有需要及时更换。
5. 避免在极端温度下使用音响设备，如高温或低温环境。
各种常见车型音响面板拆装方法
本田CRV首先把空调控制模块拆下然后用胶刀把中控台上方盖板撬松动然后把中控台上方盖板取下接着用胶刀撬中控台处的出风口把出风口取下这样只剩下主机了丰田{锐志}仪表中间好似喇叭盖的地方平衡向自己方向拉，打开两颗十号鏍丝一目了然，骐达.把仪表台上中间的盖子在空调口前边撬开，向前拉出，就可以看到两颗螺丝，拧下来后再把主机外的整个装饰框拆下来就可以了。
1.原车音响外观2.用胶刀沿缝隙撬开中控面板上盖3.拿起上盖，注意角度平衡4..取走面板，露出面板部分结构5..用胶刀沿缝隙撬开中控面板6.取出中控面板7.取出时要注意，面板是连着一条电源线的8.面板取下后，看到了原主机的面貌了58.第8代雅阁（08款）1、雅阁八代原车效果图2、用胶刀由内向外撬松拆下银色装饰条3、拆下右边装饰条后可看到中控台右下角有固定螺丝。
4、用同样方法拆下中控台左下角银色装饰条后可看到固定螺丝5、用螺丝刀把中控台的固定螺丝拆除6、用小一字螺丝刀从旋钮下方轻撬松可拆下音量控制旋钮7、用两手上下拆松中控台8、把中控台拆下9、用钥匙拔掉所有原主机的数据电源线10、中控台原主机拆开之后效果大众途安1，原车音响效果图2，用胶刀沿中控面板的右缝隙撬松中控面板3，再从下边沿控面板的缝隙撬开4，从面板底部撬开5，再用胶刀沿中控面板的左缝隙撬开6，再用胶刀沿中控面板的右缝隙撬开7，全部角落都松了，然后把中控面板拿开8，把中控面板拿开后原车效果三菱格蓝1.原车音响效果2.用胶刀沿档盖的缝隙把档盖撬开3.把档盖向上抬起，很容易就取出来了4.给档盖铺好毛巾，以免刮花5.用力一托，把空调面板托起6.把空调面板抽出，注意力度和角度；因为面板背后有连接线7.拔掉空调面板的控制线8.拔掉空调面板的电源线，取出面板9.拆下空调面板后，原车主机就很清晰地呈现在眼前了10.卸下原车主机四个角上的固定螺丝，把原车主机抽出1.大众：有专用的钥匙叉进就可以，，没有也可用美工刀。
2.棱帅：直接拉出外筐，起下螺丝就可以。

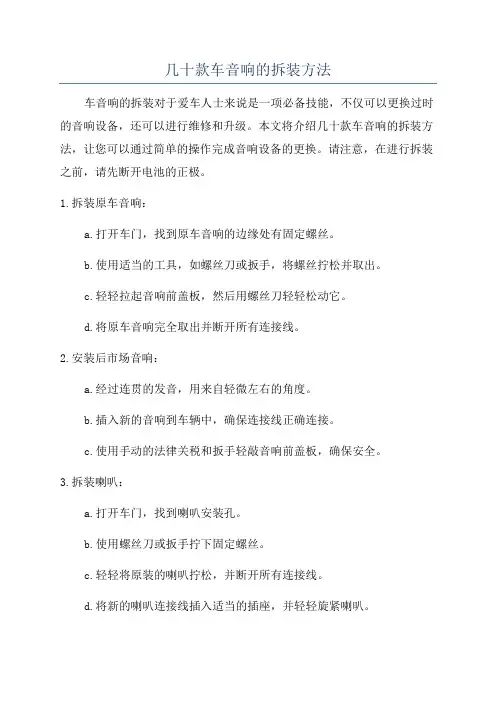

几十款车音响的拆装方法
几十款车音响的拆装方法车音响的拆装对于爱车人士来说是一项必备技能，不仅可以更换过时的音响设备，还可以进行维修和升级。
本文将介绍几十款车音响的拆装方法，让您可以通过简单的操作完成音响设备的更换。
请注意，在进行拆装之前，请先断开电池的正极。
1.拆装原车音响：a.打开车门，找到原车音响的边缘处有固定螺丝。
b.使用适当的工具，如螺丝刀或扳手，将螺丝拧松并取出。
c.轻轻拉起音响前盖板，然后用螺丝刀轻轻松动它。
d.将原车音响完全取出并断开所有连接线。
2.安装后市场音响：a.经过连贯的发音，用来自轻微左右的角度。
b.插入新的音响到车辆中，确保连接线正确连接。
c.使用手动的法律关税和扳手轻敲音响前盖板，确保安全。
3.拆装喇叭：a.打开车门，找到喇叭安装孔。
b.使用螺丝刀或扳手拧下固定螺丝。
c.轻轻将原装的喇叭拧松，并断开所有连接线。
d.将新的喇叭连接线插入适当的插座，并轻轻旋紧喇叭。
4.拆装功放：a.找到车辆中功放的安装位置，并用适当的工具（如螺丝刀或扳手）拧下固定螺丝。
b.轻轻拉出原车的功放，并断开所有连接线。
c.连接新的功放的连接线，并轻轻将功放安装到车辆中。
5.拆装调音器：a.找到原车调音器的位置，通常位于仪表盘上或拆下音响前盖板后面。
b.使用适当的工具拆下固定螺丝，小心地将调音器取出并断开所有连接线。
c.将新的调音器连接线插入适当的插座，并轻轻安装调音器。
6.拆装隔音棉：a.打开车门，找到需要隔音的位置。
b.使用螺丝刀或扳手拆下固定螺丝。
c.清洁并准备好隔音棉，然后将其粘贴在需要隔音的位置。
d.如果需要，可以使用剪刀将隔音棉剪裁成合适的尺寸。
以上是几十款车音响的拆装方法，随着科技的不断进步，各种新的车音响设备也在不断涌现。
在进行任何拆装操作之前，请确保先阅读相关的用户手册，并遵循制造商的操作指南，以确保正确而安全地进行拆装。
同时，如果您对车音响拆装过程中遇到任何困难或问题，建议寻求专业技师的帮助，以避免造成意外损坏。
悦动CD说明书[整理]
![悦动CD说明书[整理]](https://img.taocdn.com/s3/m/63152c44f11dc281e53a580216fc700abb6852b0.png)
悦动CD说明书现代---悦动使用说明书来源：网上车市网友或论坛北京现代悦动的CD机使用说明书，大家可参考一下。
建议哪位高手把它的USB接口和AUX输入接口给开发出来。
那样就更方便了。
左上角的键----CD进出键FM----调频广播选择键，可选FM1和FM2。
国频的都是88—108MHZ。
AM----中波广播选择键。
国频的都是530---1630KZH。
POWER PUSH/VOLNME----电源开关（按下）/音量大小AST----收音状态用于自动搜索扫描电台，播放CD状态用于歌曲前几秒浏览播放。
CD/AUX----收音状态按下，播放CD。
AUX（辅助输入）实际空挡。
EQ----均衡器，CLASSIC(古典)，POP（流行），ROCK(摇滚)，---选择ENTER PUSH/FILE TUNE----按下=确认，旋转=调整。
收音状态可以旋转改变收音频率，放音状态按下可以选择---低音，高音，前门左右声道平衡和后门左右声道平衡。
SEEK----前进。
收音状态增加收音频率，放CD状态=下1首歌。
TRACK----后退。
收音状态减少收音频率，放CD状态=前1首歌。
1FF----放CD状态=快速前进。
收音状态=第1个存储的电台。
4REW----放CD状态=快速后退。
收音状态=第4个存储的电台。
2RDM----放CD状态=随机播放。
收音状态=第2个存储的电台。
5RPT----放CD状态=重复播放。
收音状态=第5个存储的电台。
3SCR----放CD状态=长歌名翻行。
收音状态=第3个存储的电台。
6II----放CD状态=暂停。
收音状态=第6个存储的电台。
FLDR----文件翻页，增加减小键。
收音1)波段选择按调频FMl、FM2、中波AM键.2)手动选台调谐：按SEEK或者TRACK，频率上升或下降。
或者旋转ENTER PUSH/FILE TUNE----找到有电台的频率。
找到所要储存的电台之后，按住选台存储中任一按键(1～6)时间长于2 s，按一下所要的号码即可收听预选的电台。
CE46D3-2011现代新悦动音响拆装指南
GPS天线安装要扣到此五金 卡位内，否则会影响装配
பைடு நூலகம்
GPS天线要摆放在此位置
将DVD机屏面板的线束连接好后，安装到中控台上。 改装音响安装后的整体中控效果图如下：
安装完后从改装音响设置菜单把方向盘控制按 键功能设置测试好
安装还原后测试音响所有功 能是否有干涉或者有异常原 车功能
注意将DVD主机与屏连接的3条线束整理顺(这3条线束 的正确安装是从五金支架的长方口内伸出与屏连接)， 然后将主机安装到中控台拧上四颗紧固螺钉:
此3条线束的正确安装是从 五金支架的长方口内伸出 此3条线束从此处出会影响 屏面板的安装
屏连接线以及导航天线的连接如下图示：
屏连接线束要注意插到位 扣位才能扣紧
用一字批将CD面板上的六个塑胶卡扣和两个五金 卡扣拆下:
塑胶卡扣
五金卡扣
将前面拆下的时钟控制器/空调出风口/危险警示灯开 关/六个塑胶卡扣以及两个五金卡扣装配到DVD机面 板相应位置上:
用十字批将DVD主机在出厂时用来固定机芯 的2颗螺钉拆卸下:
将DVD主机所配线束与原车对应插头对接好，并将 裸露的金属接头用绝缘胶布包扎保护：
2011.8.1
所用工具和注意事项
1、所需工具：“十字”螺丝刀、 塑料胶刀、电工绝缘胶布、捆扎线、 保护垫布； 2、两端对接的线组、多余裸露的 金属端子需用绝缘胶布包扎好； 3、安装过程中需用防护布及鞋套， 以保证原车的清洁及外观，安装完 成后需做好清理工作。
原车音响中控台图片
原车音响AUXIN / USB插头
用胶刀分别从面板的下部及上部小心的撬开:
双手捏紧面板稍用力抽出，分别把时钟控制器和危险警示 灯开关插头拔下:
时钟显示控制器插头
家用车的喇叭更换方法
家用车的喇叭更换方法家用车的喇叭是车辆中不可或缺的一部分，它不仅可以用来发出警报声，还可以用来播放音乐或与其他车辆进行交流。
然而，随着时间的推移，喇叭可能会出现故障或需要更换。
本文将为大家介绍家用车的喇叭更换方法。
1. 确定喇叭位置首先，需要确定车辆喇叭的位置。
大多数家用车的喇叭位于车辆的前部，通常在引擎盖下方或前保险杠内部。
有些车辆可能还有后部喇叭，位于后保险杠内部。
查看车辆的用户手册或咨询专业人士，可以帮助你准确定位喇叭的位置。
2. 准备工具和新喇叭在更换喇叭之前，需要准备一些工具。
常用的工具包括扳手、螺丝刀、电线钳等。
此外，还需要购买适合你车辆型号的新喇叭。
选择合适的喇叭是非常重要的，因为不同的车辆可能需要不同类型或尺寸的喇叭。
3. 断开电源和拆卸旧喇叭在更换喇叭之前，务必断开电源。
首先，找到车辆的电瓶，然后拧松负极上的螺母，将负极线从电瓶上取下。
接下来，使用工具拆卸旧喇叭。
通常，喇叭固定在车辆上，可以通过螺丝或卡扣来固定。
使用相应的工具，将喇叭从固定位置上取下。
4. 安装新喇叭在安装新喇叭之前，确保你已经阅读了新喇叭的安装说明。
根据说明，连接新喇叭的电线。
通常，喇叭电线有两根，一根是正极，一根是负极。
将正极线连接到正极端子上，将负极线连接到负极端子上。
确保连接牢固，不会松动。
5. 固定新喇叭将新喇叭固定在车辆上。
根据车辆的喇叭位置，使用适当的工具将新喇叭固定在原来的位置上。
确保喇叭安装牢固，不会晃动或松动。
6. 连接电源和测试在安装完新喇叭后，重新连接车辆的电源。
将负极线连接到电瓶上，并拧紧螺母。
接下来，测试新喇叭是否正常工作。
按下车辆的喇叭按钮，听听新喇叭是否发出声音。
如果新喇叭工作正常，那么恭喜你，更换喇叭的任务已经完成了。
总结：家用车的喇叭是车辆中不可或缺的一部分，但随着时间的推移，可能需要更换。
通过确定喇叭位置，准备工具和新喇叭，断开电源，拆卸旧喇叭，安装新喇叭，固定喇叭，连接电源和测试，可以完成家用车的喇叭更换。
音响改装之拆与装
音响改装之拆与装作者：来源：《音响改装技术》2016年第02期汽车音响改装的一大难点，就是施工的过程不好掌握——这个难题只有通过大量的实践来克服。
以下，我们开始给大家做一些基础的改装实践的课程训练。
本次的改装案例，是由北京千度汽车音响改装提供的，是一台奥迪车全车4.0系统的改装施工过程——由于是原车主机、功放等设备都保留，仅更换4门喇叭，所以这个施工队许多还不能做复杂汽车音响改装的店家，具有很好的指导作用。
待施工的车辆等待安装的产品首先是门板的拆卸门板内饰改版与主题是卡扣连接，注意拆卸时的力度，不要损伤门板部件。
门板拆下后，要妥善保管内饰板拆下后，门板的内部情况展现在面前，等待进一步施工原车喇叭的安装情况展现面前另一侧的门板，喇叭查下后的状态拆下的原车喇叭对内饰板表面做隔音制震处理——贴好制震板右侧为原车高音单元，左侧为准备替换的新高音单元替换的喇叭因为功率增加，所以连接的线材的直径也要加粗，因此原车的喇叭线就要被替换掉将新的喇叭线焊接到新的喇叭单元上为安全起见，喇叭连接端子部分，要用收缩膜做加固保护——这是加热抢对连接处做加热处理准备好的中低音喇叭，连接处一定要做好安全防护处理将中低音喇叭安装到原位——注意，最好加上海绵垫，会提高连接处的减震效果，提升音质表现力将于喇叭配套的分音器固定好——这个很重要要，如果使用中脱落，就会造成异响的来源继续处理分音器的安装完工的分音器状态然后把前后门板复位接下来处理中音跟高音——这是安装于仪表台上的中音这是前门上方三角位的高音好了，以上的过程就是奥迪原车音响升级——前后门喇叭替换的简单施工过程。
整车施工案例，是由北京千度施工完成的。
